J'ai vu des caméras PTZ tomber en panne non pas à cause de l'électronique, mais parce que le verre de la fenêtre s'est détaché après des mois de vibrations3. C'est un problème dont personne ne parle jusqu'à ce qu'il soit trop tard.
Oui, notre verre de fenêtre utilise un adhésif structurel polyuréthane de qualité automobile1 — la même technologie de collage que celle utilisée pour les pare-brise de voiture. Cet adhésif offre plus de 5 MPa de résistance au cisaillement des adhésifs9, résiste à la dégradation par les UV pendant plus de 15 ans et maintient l'étanchéité IP664 sous les vibrations mécaniques constantes de la rotation du moteur PTZ et les charges de vent.

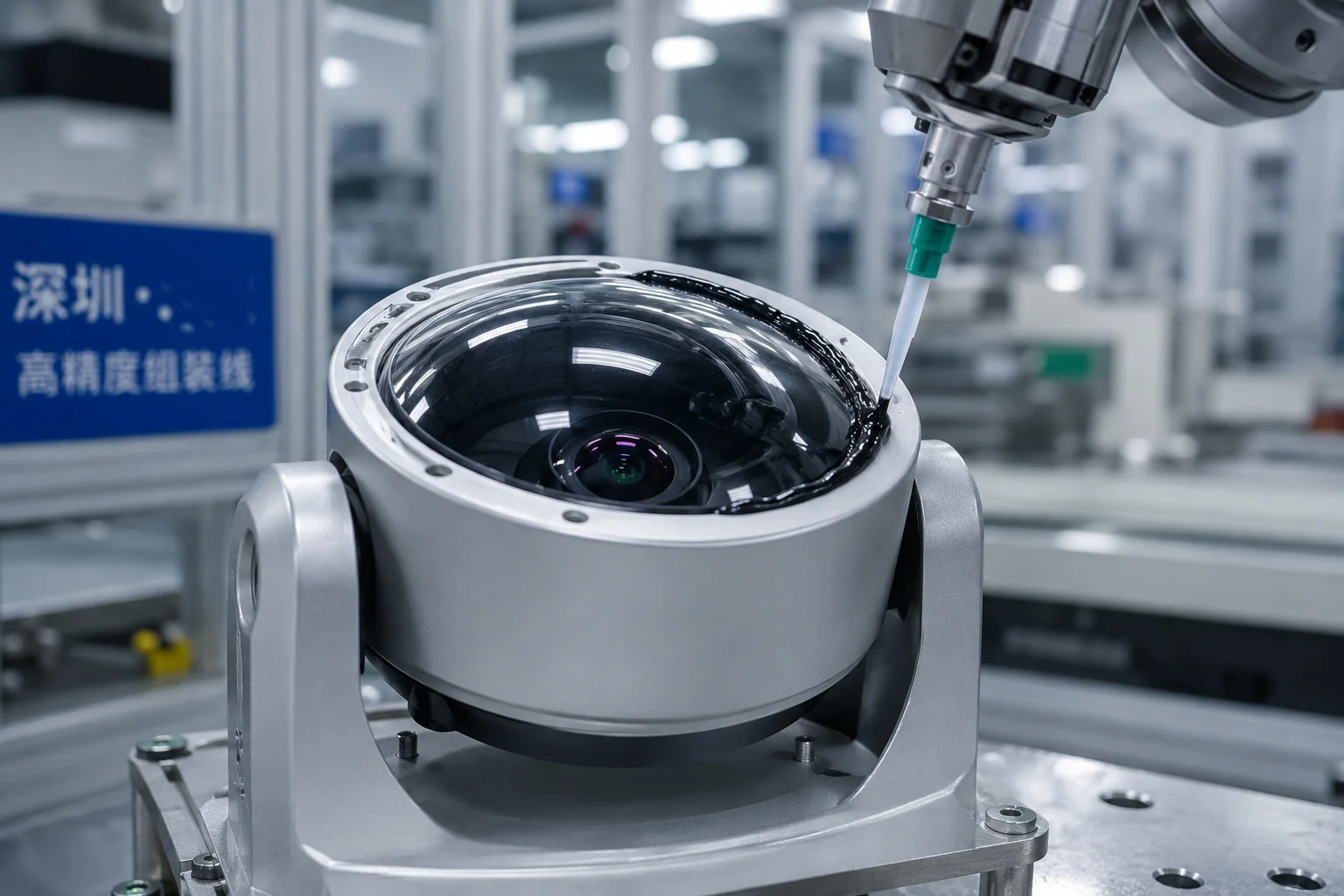

Collage adhésif de qualité automobile pour le verre de fenêtre de caméra PTZ
Ci-dessous, j'expliquerai exactement comment fonctionne ce système de collage, pourquoi il est important pour vos déploiements routiers ou industriels, et ce qui le différencie du mastic silicone bon marché que vous trouverez sur les caméras économiques.
Table des matières
Comment le mastic de qualité automobile maintient-il une liaison flexible entre le verre et le châssis métallique ?
J'ai appris très tôt que les liaisons rigides se fissurent. Lorsque vous boulonnez une caméra à un poteau d'autoroute, tout vibre — le moteur tourne, le vent pousse, les camions passent en grondant. Une jointure de colle rigide échouera en quelques mois.
Notre mastic de qualité automobile utilise du polyuréthane à haut module2 qui reste flexible après durcissement. Il absorbe l'énergie des vibrations au lieu de la transférer au bord du verre. Cette flexibilité permet au joint de supporter des millions de cycles de contrainte sans se fissurer ni se décoller du châssis métallique.

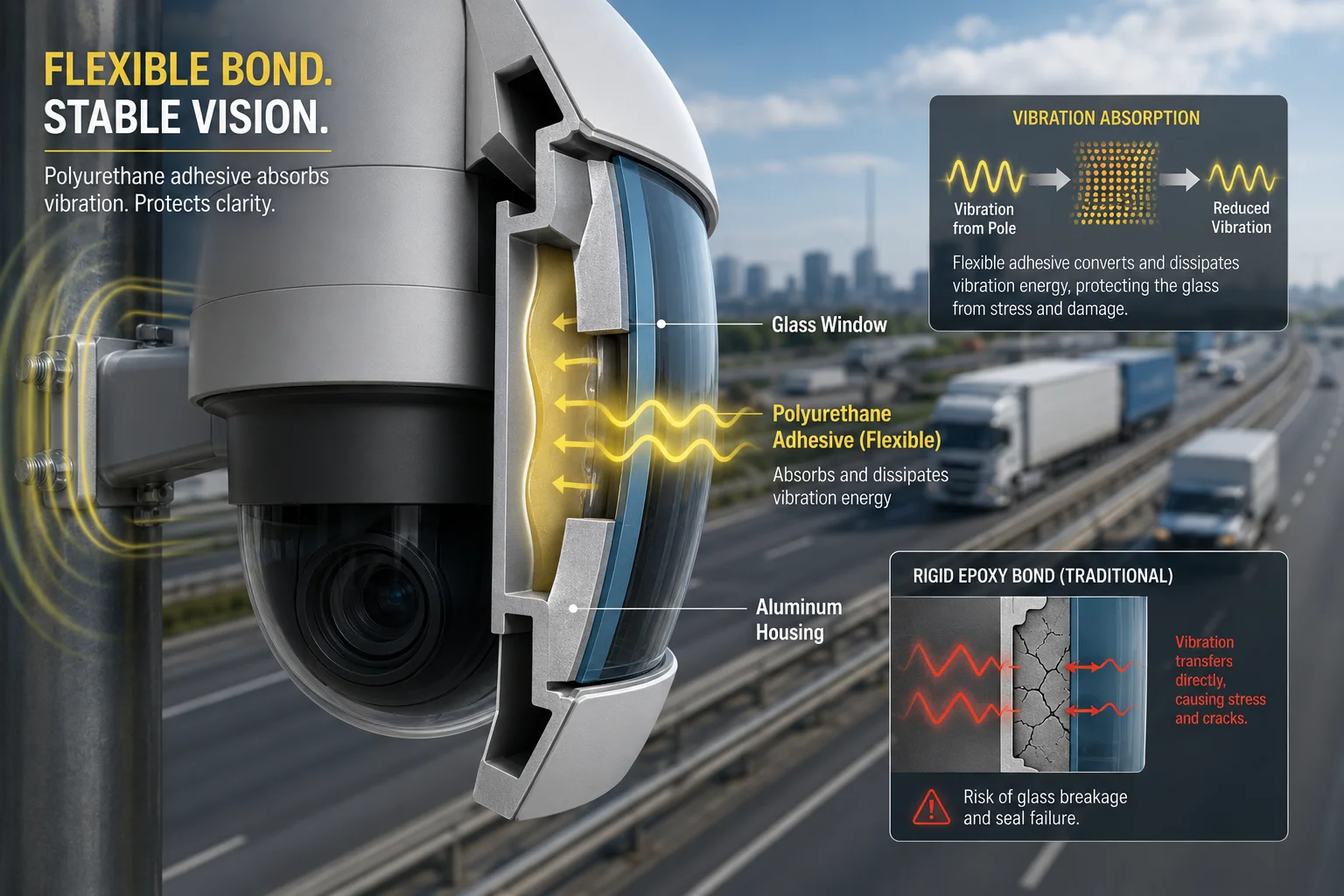

Joint flexible en polyuréthane pour caméra PTZ entre le verre et le châssis en aluminium
Pourquoi la flexibilité est plus importante que la résistance brute
La plupart des gens pensent qu'une colle plus forte signifie une meilleure adhérence. Ce n'est qu'une partie de l'histoire. Dans une caméra PTZ, la fenêtre en verre est logée dans un boîtier en aluminium. Ces deux matériaux se dilatent et se contractent à des vitesses différentes lorsque la température change. Si l'adhésif est trop rigide, il ne peut pas absorber ce mouvement. La contrainte s'accumule à la ligne de joint. Finalement, une petite fissure se forme. L'eau s'infiltre. La lentille s'embue. Votre client vous appelle, en colère.
Notre adhésif structurel en polyuréthane résout ce problème avec une plage de module d'élasticité spécifique. Il est suffisamment résistant pour maintenir fermement le verre en place lors d'une rotation de panoramique de 200°/s. Mais il est suffisamment souple pour fléchir lorsque le boîtier en aluminium se dilate sous la chaleur estivale du Texas et se contracte pendant une nuit froide.
Le processus de collage étape par étape
Voici ce qui se passe pendant l'assemblage :
- nettoyage plasma pour l'adhérence7 — Nous bombardons le cadre en aluminium et la surface du verre avec un gaz ionisé. Cela élimine l'huile et la poussière invisibles au niveau moléculaire.
- primaire chimique pour le collage8 — Une fine couche de primaire crée des liaisons chimiques entre l'adhésif et les deux surfaces. Sans cette étape, la colle adhère uniquement mécaniquement. Avec, vous obtenez une véritable adhérence moléculaire.
- Distribution automatisée de l'adhésif — Un robot applique le polyuréthane selon un motif de cordon précis. Une largeur et une hauteur constantes signifient une résistance de collage constante partout.
- durcissement contrôlé — L'assemblage durcit à une température et une humidité définies. Cela garantit que l'adhésif atteint sa pleine résistance avant que la caméra ne quitte l'usine.
Comparaison des types de collage
| Propriété | Collage époxy rigide | Mastic silicone | Notre adhésif structurel en polyuréthane |
|---|---|---|---|
| Flexibilité | Aucun — cassant | Très élevé — trop mou | Équilibré — ferme mais élastique |
| Résistance au cisaillement | Élevée mais se fissure sous vibration | Très faible (< 1 MPa) | > 5 MPa soutenus |
| Amortissement des vibrations | Aucune absorption d'énergie | Partielle, mais la liaison est faible | Absorption d'énergie active |
| Cycles de température | Se fissure après des cycles répétés | Reste flexible mais se décolle | Stable pendant plus de 10 000 cycles |
Cet équilibre entre résistance et flexibilité est exactement ce que les ingénieurs automobiles ont découvert il y a des décennies pour les pare-brise. Nous avons appliqué cette même science à notre chaîne de fabrication de caméras PTZ.
L'adhésif survivra-t-il à 10 ans de rayonnement solaire constant sans sécher ni rétrécir ?
J'ai personnellement inspecté des caméras qui sont revenues après 5 ans dans le désert du Moyen-Orient. Celles avec un mastic bon marché avaient l'air terribles — sèches, fissurées et fuyantes. Cette expérience a façonné la façon dont nous concevons notre système de collage.
Oui. Notre adhésif est protégé par une bordure noire en frittage céramique5 imprimée sur le bord du verre. Cette couche bloque 99 % des rayons UV qui atteignent la colle. Combinée à la stabilité intrinsèque aux UV de notre formule polyuréthane, la liaison conserve son élasticité et sa force d'adhérence pendant plus de 15 ans en plein soleil.

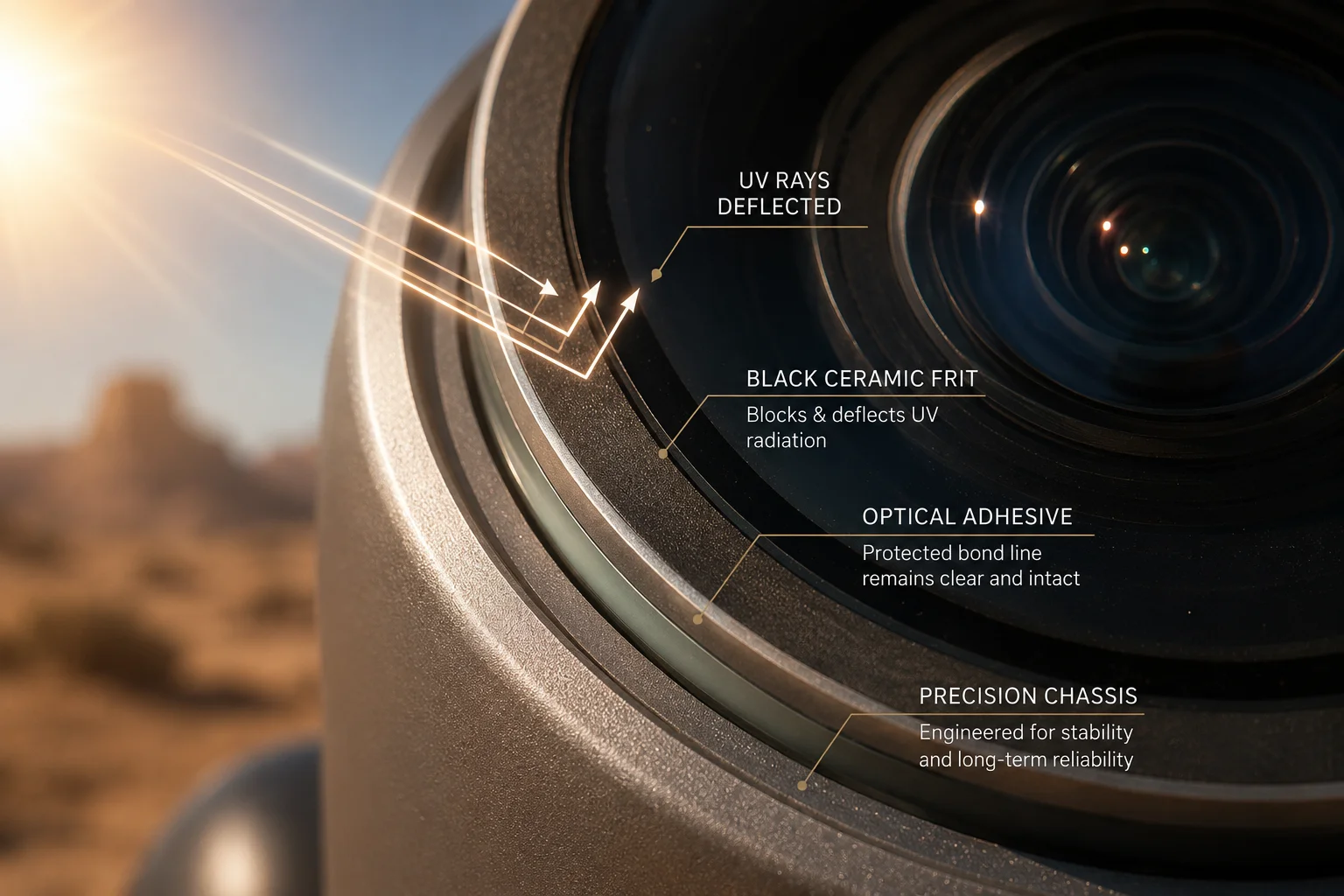

Verre de fenêtre protégé contre les UV avec bordure noire en frittage céramique sur caméra PTZ
Comment les UV détruisent les adhésifs ordinaires
La lumière ultraviolette brise les chaînes polymères. Lorsque les UV frappent un mastic silicone standard jour après jour, les longues chaînes moléculaires se cassent en morceaux plus courts. Le matériau rétrécit. Il durcit. Il se détache de la surface à laquelle il était collé. Ce processus s'appelle la photodégradation, et c'est la principale cause de défaillance des joints adhésifs extérieurs.
Dans une caméra PTZ montée sur un poteau sans ombre, la vitre reçoit la lumière directe du soleil pendant 8 à 12 heures chaque jour. Sur 10 ans, cela représente environ 30 000 heures d'exposition aux UV. Aucun mastic ordinaire ne peut supporter cela.
Notre système de défense UV à trois couches
Nous ne nous fions pas à une seule méthode de protection. Nous en utilisons trois :
-
Bordure noire en frittage de céramique — Vous pouvez voir l'anneau noir sur le bord de notre vitre. Ce n'est pas de la peinture. C'est une encre céramique cuite dans le verre à plus de 600°C. Elle fait partie intégrante du verre. Les UV ne peuvent pas la traverser. Cela protège l'adhésif en dessous de la lumière directe du soleil.
-
Formule polyuréthane stabilisée aux UV — Même avec la bordure noire, une partie de la lumière UV diffuse peut atteindre la colle au fil des ans. Notre adhésif contient des HALS (stabilisants à la lumière à base d'amines encombrées)10. Ces produits chimiques interceptent les radicaux libres avant qu'ils ne puissent briser les chaînes polymères.
-
Conception de ligne de collage encastrée — L'adhésif se trouve dans un canal entre le verre et le boîtier. Il n'est jamais directement exposé à la lumière du soleil sous aucun angle. Même aux angles de soleil bas au lever ou au coucher du soleil, la géométrie du boîtier bloque les UV pour qu'ils n'atteignent pas la colle.
Performances de vieillissement en conditions réelles
Nous effectuons des tests de vieillissement accéléré dans notre laboratoire. Voici ce que montrent les données :
| Condition d'essai | La durée | Résultat |
|---|---|---|
| Chambre UV (1000 W/m²) | 3 000 heures (équivalent à ~10 ans en extérieur) | Pas de fissuration, changement de dureté < 5% |
| Cycles thermiques (-40°C à +80°C) | 1 000 cycles | Résistance de la liaison conservée > 95% |
| Brouillard salin (5% NaCl) | 1 000 heures | Aucune corrosion à l'interface de collage |
| UV + humidité combinés (85°C/85% HR) | 2 000 heures | Aucune délamination détectée |
Ces chiffres signifient que vos caméras restent étanches et claires pendant toute la durée de vie du produit. Pas de buée à l'intérieur de l'objectif. Pas de dommages dus à l'eau sur la carte du processeur IA. Pas d'interventions coûteuses pour remplacer une caméra défaillante parce que la colle a séché.
Le collage a-t-il passé un “ test de vibration à haute fréquence ” simulant les installations routières ?
Je sais que pour les déploiements routiers, les vibrations ne sont pas occasionnelles — elles sont constantes. Chaque camion qui passe fait trembler le poteau. Le moteur PTZ ajoute ses propres vibrations par-dessus. Si vous n'avez pas testé cette condition spécifique, vous faites des suppositions.
Oui. Chaque lot de nos caméras subit un test de vibration à haute fréquence basé sur la norme automobile ISO 16750-3. Le test applique des vibrations aléatoires de 10 Hz à 2000 Hz pendant 8 heures par axe, simulant des années de fonctionnement monté sur poteau en bord de route. Aucune unité n'a montré de déplacement du verre ou de défaillance du joint.

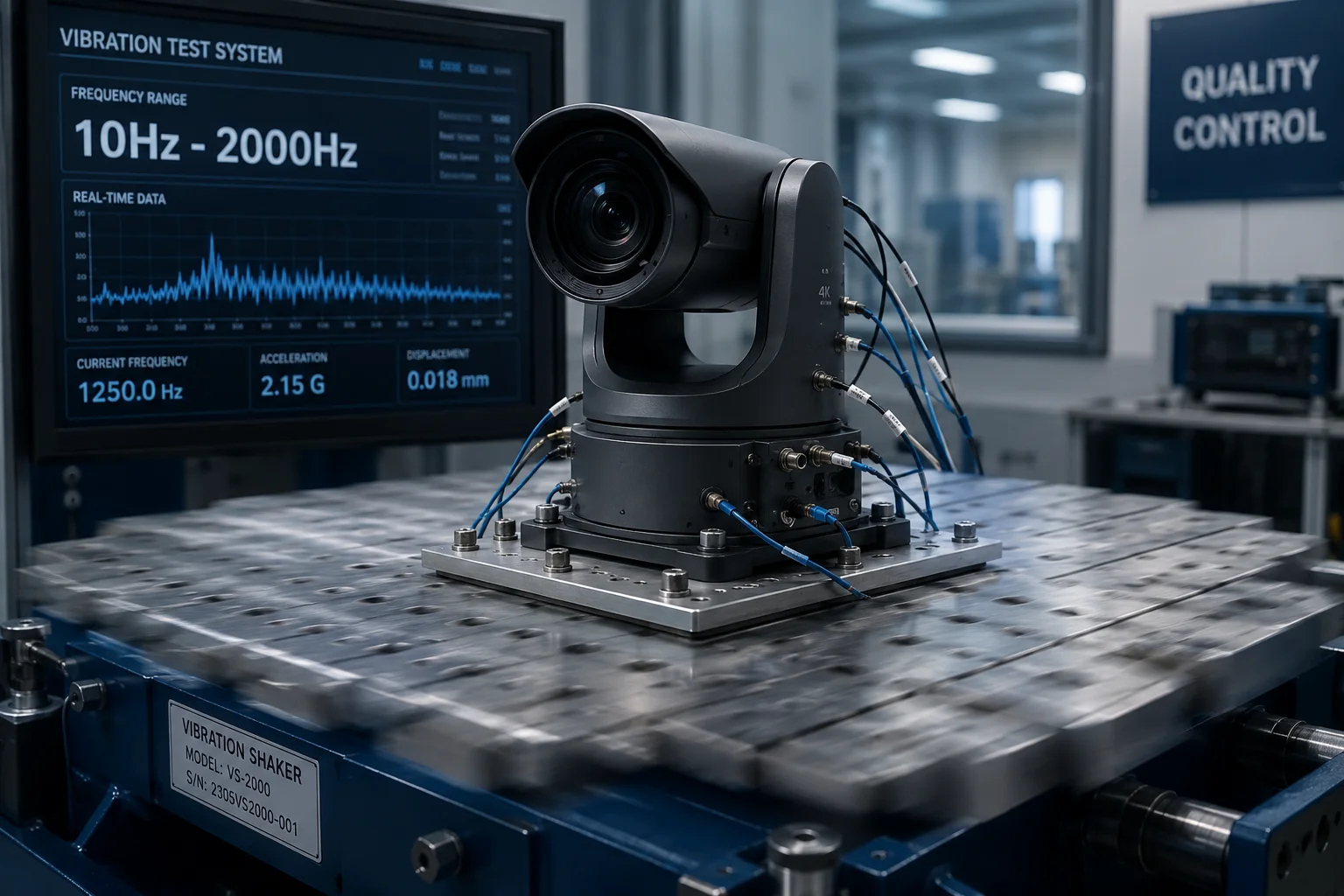

Machine de test de vibration à haute fréquence pour le collage de la vitre de caméra PTZ
Ce qui se passe pendant le test de vibration
Notre protocole de test suit la même norme que celle que les pièces automobiles doivent passer avant d'être intégrées dans un véhicule. La caméra est boulonnée sur une table vibrante. La machine la fait vibrer dans trois directions — haut/bas, gauche/droite et avant/arrière. Chaque direction fonctionne pendant 8 heures.
Le profil de vibration n'est pas une simple onde sinusoïdale. Il s'agit de vibrations aléatoires sur une large gamme de fréquences. Ceci est important car les vibrations du monde réel dues au trafic, au vent et au fonctionnement du moteur contiennent de nombreuses fréquences à la fois. Un test à fréquence unique manquerait les problèmes de résonance qui n'apparaissent qu'à des fréquences spécifiques.
Pourquoi les vibrations en bord de route sont particulièrement sévères
Une caméra montée sur un portique autoroutier ou un poteau en bord de route est confrontée à un environnement de vibration unique :
- Oscillation à basse fréquence (1-5 Hz) due aux rafales de vent
- Broutage à moyenne fréquence (20-100 Hz) due au trafic de poids lourds
- Bourdonnement à haute fréquence (200-2000 Hz) due au moteur PTZ et à la chaîne d'engrenages
Les trois se produisent en même temps. L'adhésif doit les gérer tous sans défaillance par fatigue. La défaillance par fatigue signifie que la liaison s'affaiblit lentement sur des millions de cycles de contrainte minuscules jusqu'au jour où elle lâche. Vous ne le verrez pas venir. La caméra commence juste à s'embuer, et à ce moment-là, les dégâts sont faits.
Notre test par rapport au minimum de l'industrie
De nombreux fabricants d'appareils photo ne font qu'un test de choc basique : laisser tomber l'appareil photo d'un mètre et vérifier s'il fonctionne toujours. Cela ne vous dit rien sur la survie à long terme aux vibrations. Voici comment notre test se compare :
| Paramètres | Test de choc basique (courant dans l'industrie) | Notre protocole de vibration (ISO 16750-3) |
|---|---|---|
| Type de test | Impact unique | Vibration aléatoire continue |
| La durée | < 1 seconde | 8 heures par axe (24 heures au total) |
| Plage de fréquences | N/A | 10 Hz – 2 000 Hz |
| Niveau d'accélération | 30 G crête | Jusqu'à 10 Grms soutenus |
| Ce que cela prouve | Survit à l'expédition | Survit à des années de déploiement sur le terrain |
Après le test de vibration, nous inspectons la ligne de collage sous grossissement. Nous effectuons également un test de déclin de pression pour confirmer que le joint IP66 est toujours intact. Si ne serait-ce qu'une seule unité d'un lot échoue, nous arrêtons la production et enquêtons sur la cause profonde avant de continuer.
Analyse de résonance supplémentaire
Avant de finaliser toute nouvelle conception de boîtier, nos ingénieurs effectuent une analyse par éléments finis (FEA)6 pour trouver les fréquences de résonance naturelles de l'ensemble verre-adhésif-boîtier. Si une résonance tombe dans la plage de vibration courante des installations routières, nous ajustons l'épaisseur de l'adhésif ou la géométrie du boîtier pour la déplacer hors de cette zone dangereuse. Cela évite l'amplification de la résonance — où une petite vibration d'entrée est amplifiée en une contrainte importante au niveau de la ligne de collage.
Le mastic empêche-t-il l'humidité de pénétrer dans la chambre de l'objectif même si le boîtier est chaud ?
J'ai traité des réclamations de garantie où l'image de la caméra semblait correcte pendant la journée mais devenait complètement embuée la nuit. La cause était toujours la même — l'humidité pénétrait par un joint défectueux, et la baisse de température provoquait de la condensation sur l'objectif.
Oui. Notre mastic de qualité automobile crée une barrière continue et sans espace qui bloque l'humidité même lorsque la température du boîtier dépasse 80°C. Le polyuréthane maintient sa compression et son adhérence à haute température, de sorte que la dilatation thermique du boîtier n'ouvre pas de micro-espaces qui laisseraient l'air humide s'infiltrer dans la chambre optique.

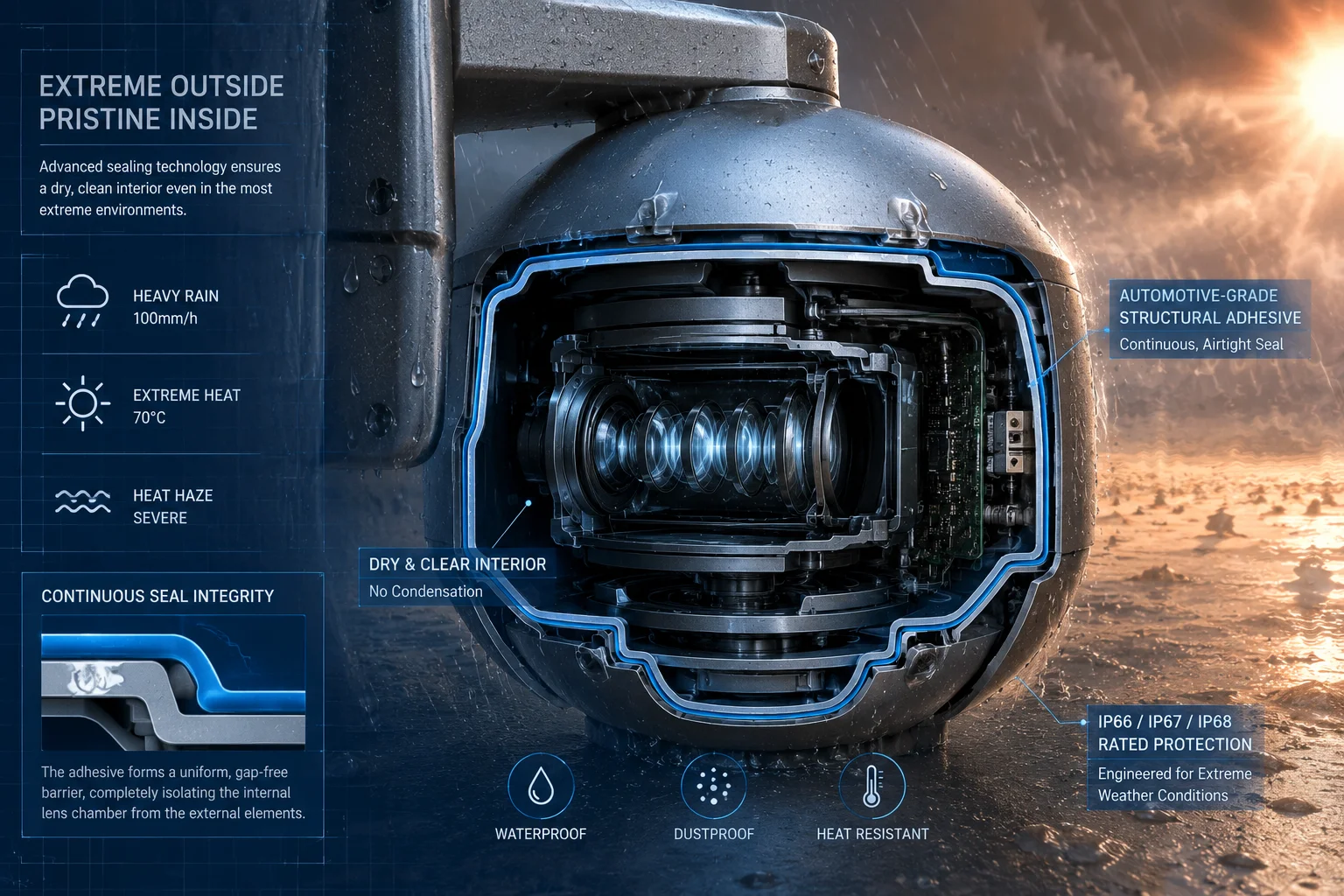

Chambre d'objectif de caméra PTZ scellée contre l'humidité avec mastic de qualité automobile
Comment la chaleur crée des passages d'humidité dans les caméras bon marché
Voici ce qui se passe avec un mastic de mauvaise qualité par une journée chaude. Le soleil chauffe le boîtier de la caméra de couleur sombre à 70-80°C. L'aluminium se dilate. Le mastic silicone bon marché, qui a une faible résistance à la traction, s'étire. Des micro-espaces se forment à l'interface de collage — trop petits pour être vus, mais assez grands pour que les molécules de vapeur d'eau puissent passer.
Quand la nuit tombe, le boîtier refroidit. L'air à l'intérieur de la caméra se contracte, créant une légère pression négative. Cela aspire l'air extérieur humide à travers ces micro-espaces. L'humidité se condense sur la surface la plus froide à l'intérieur — qui est généralement la face intérieure de la vitre ou l'élément de lentille lui-même.
Une fois l'humidité à l'intérieur, il est très difficile de l'enlever sans démontage. La caméra produit des images embuées. Dans les climats froids, l'humidité peut geler et fissurer les revêtements optiques. Pour votre client, cela signifie une installation défaillante et un appel de service coûteux.
Comment notre mastic arrête ce cycle
Notre adhésif structurel en polyuréthane empêche ce mode de défaillance par plusieurs mécanismes :
Compensation de la dilatation thermique — L'adhésif a suffisamment d'élasticité pour s'étirer avec le boîtier sans perdre le contact avec l'une ou l'autre surface. Même à 120°C (bien au-dessus de tout scénario réel), le collage reste intact et continu.
Structure durcie sans porosité — Contrairement aux mastics silicones qui peuvent emprisonner des bulles d'air pendant l'application, notre processus de distribution automatisé et notre environnement de durcissement contrôlé produisent une couche adhésive entièrement dense. Il n'y a pas de vides internes qui pourraient devenir des canaux d'humidité.
Barrière chimique contre l'humidité — Le polyuréthane est intrinsèquement hydrophobe après durcissement complet. Les molécules d'eau ne peuvent pas facilement diffuser à travers le matériau en vrac. Ceci est différent du silicone, qui a des taux de transmission de vapeur d'eau relativement élevés.
Le problème de la respiration et notre solution
Chaque enceinte scellée est confrontée à un problème physique : lorsque la température change, l'air à l'intérieur se dilate et se contracte. Cela crée des différences de pression qui tentent de faire entrer et sortir l'air. Certains fabricants ajoutent une valve de respiration pour les enceintes11 avec une membrane pour égaliser la pression tout en bloquant l'eau liquide. Mais ces membranes peuvent se boucher avec la poussière ou se dégrader avec le temps.
Notre approche est différente. Nous concevons le volume d'air interne et la conformité du joint d'étanchéité de sorte que les changements de pression restent dans une plage que le joint peut supporter sans aucun échange d'air. L'élasticité de l'adhésif agit comme un tampon de pression — il fléchit légèrement vers l'intérieur et vers l'extérieur avec les changements de pression, évitant ainsi tout échange d'air avec l'extérieur.
Cela signifie zéro infiltration d'humidité pendant toute la durée de vie du produit. Pas de valve de respiration à entretenir. Pas de membrane à remplacer. La chambre optique reste sèche du premier jour à la quinzième année.
Conclusion
Nos caméras PTZ utilisent la même technologie de collage polyuréthane de qualité automobile que les pare-brise de voiture — flexible, protégée contre les UV, testée contre les vibrations et scellée contre l'humidité pour plus de 15 ans de service extérieur sans entretien.
