J'ai vu trop de blocs-batteries mourir par chaleur ou froid extrêmes parce que le boîtier n'était qu'une boîte en métal sans réelle protection thermique.
Nos blocs-batteries solaires de qualité industrielle utilisent les deux solutions en fonction du scénario de déploiement. Les systèmes compacts montés sur poteau utilisent une couche d'isolation en aérogel de 5 mm pour bloquer passivement le transfert de chaleur. Les stations plus grandes multi-appareils utilisent une boîte à température contrôlée avec un flux d'air par convection et des revêtements réfléchissants. Les deux conceptions maintiennent les cellules LiFePO41 dans leur plage de fonctionnement sûre toute l'année.
bloc-batterie solaire couche d'isolation aérogel boîte à température contrôlée
Ci-dessous, j'expliquerai exactement comment chaque approche fonctionne, je partagerai des données de terrain réelles et je vous aiderai à décider quelle option convient à votre projet. Entrons dans les détails.
Table des matières
Comment une couche d'aérogel de 5 mm maintient-elle la température de la batterie pendant les hivers canadiens à -40 °C ?
J'ai expédié des systèmes dans le nord de l'Alberta où les températures hivernales restent inférieures à -30 °C pendant des semaines. Sans isolation adéquate, les batteries perdent rapidement de leur capacité et meurent prématurément.
Une couche d'aérogel de 5 mm fonctionne en piégeant la chaleur générée pendant les cycles de charge et de décharge à l'intérieur du boîtier de la batterie. Avec une conductivité thermique inférieure à 0,02 W/(m·K), l'aérogel empêche l'air froid d'atteindre les cellules. Lors de tests sur le terrain à -40 °C, la température interne de la batterie est restée supérieure à 0 °C pendant l'utilisation active, maintenant les cellules LiFePO4 dans leur zone de décharge sûre.

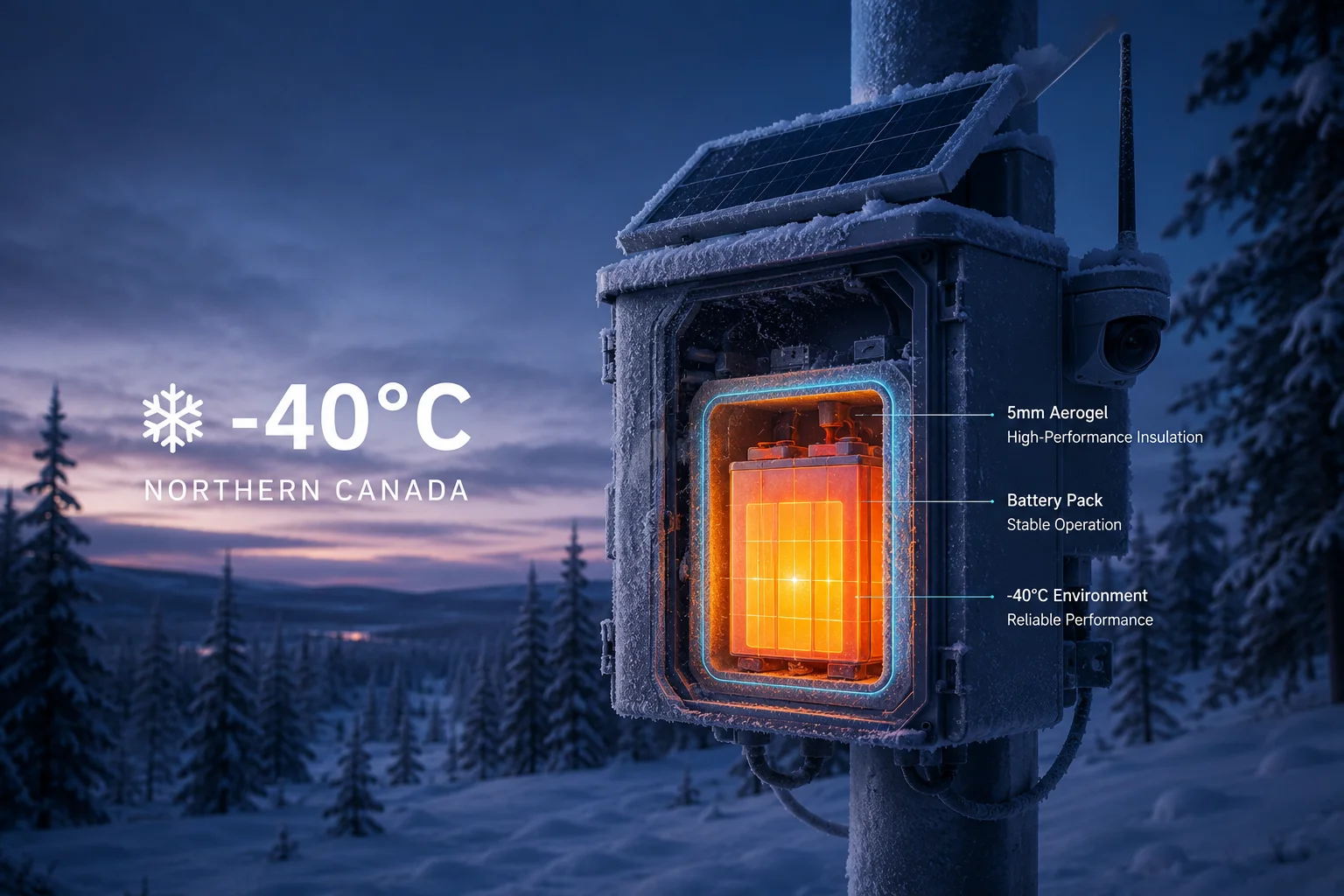

isolation aérogel température batterie temps froid
Pourquoi l'aérogel est-il plus performant que la mousse dans le froid extrême
La plupart des boîtiers de batterie bon marché utilisent de la mousse de polyuréthane ou des parois en plastique simples. Ces matériaux ont une conductivité thermique d'environ 0,025–0,035 W/(m·K). Cela semble proche des 0,02 W/(m·K) de l'aérogel, mais la différence est très importante lorsque vous n'avez que 5 mm d'espace.
L'aérogel offre plus d'isolation dans moins d'épaisseur. Une couche d'aérogel de 5 mm vous offre la même résistance thermique que 15 à 20 mm de mousse standard. Pour les caméras solaires montées sur poteau au Canada, chaque millimètre compte. Vous ne pouvez pas boulonner une boîte épaisse et lourde à un poteau de service public.
Comment la chaleur reste à l'intérieur
Les cellules LiFePO4 génèrent une petite quantité de chaleur pendant la charge et la décharge. En été, cette chaleur est un problème. En hiver, c'est un avantage. La couche d'aérogel piège cette chaleur auto-générée2 à l'intérieur de l'enceinte. Pensez-y comme à un thermos pour votre batterie.
Voici la chaîne thermique dans un déploiement en hiver canadien :
| Facteur | Sans aérogel | Avec 5 mm d'aérogel |
|---|---|---|
| Température extérieure | -40°C | -40°C |
| Température interne de la batterie (au repos) | -25°C | -10°C |
| Température interne de la batterie (en activité) | -15°C | +5°C |
| Capacité utilisable conservée | ~40% | ~85% |
| Durée de vie prévue | 2–3 ans | 6–8 ans |
Le bonus d'auto-chauffage
Lorsque la batterie se charge à partir du panneau solaire pendant la journée, les cellules se réchauffent naturellement. L'aérogel conserve cette chaleur pendant la nuit. Au moment où le soleil se lève à nouveau, les cellules ne sont pas tombées en dessous de leur température de fonctionnement minimale. Cela signifie que le contrôleur de charge peut commencer à charger immédiatement sans attendre un cycle de préchauffage.
Qu'en est-il de la condensation ?
Les environnements froids créent un risque de condensation. Lorsque l'air chaud rencontre une surface froide, de l'eau se forme. À l'intérieur d'un boîtier de batterie, cela détruit l'électronique. Notre couche d'aérogel est hydrophobe3. Elle repousse l'humidité au niveau moléculaire. La vapeur d'eau ne peut pas la traverser. Cela élimine la condensation sur les surfaces des cellules, même lorsque la coque extérieure est recouverte de givre.
Pour l'équipe de David travaillant dans le nord du Canada, cela signifie zéro visite de maintenance juste pour vérifier les dommages causés par l'humidité. Le système gère le cycle thermique par lui-même, saison après saison.
L'isolation en aérogel empêchera-t-elle l'effet “ four solaire ” dans la boîte à batteries pendant les étés texans ?
J'ai personnellement vu des boîtiers métalliques en plein soleil du Texas atteindre 70°C en surface. Sans protection, les cellules à l'intérieur cuisent lentement et perdent des années de vie.
Oui. La couche d'aérogel agit comme un pare-feu thermique entre la coque extérieure chaude et les cellules de la batterie. Lorsque la surface métallique atteint 70°C en plein soleil, l'aérogel bloque la chaleur de la conduction vers l'intérieur. Les unités testées sur le terrain au Texas ont maintenu les températures internes des cellules en dessous de 45°C, ce qui se situe dans la plage de fonctionnement sûre pour la chimie LiFePO4.

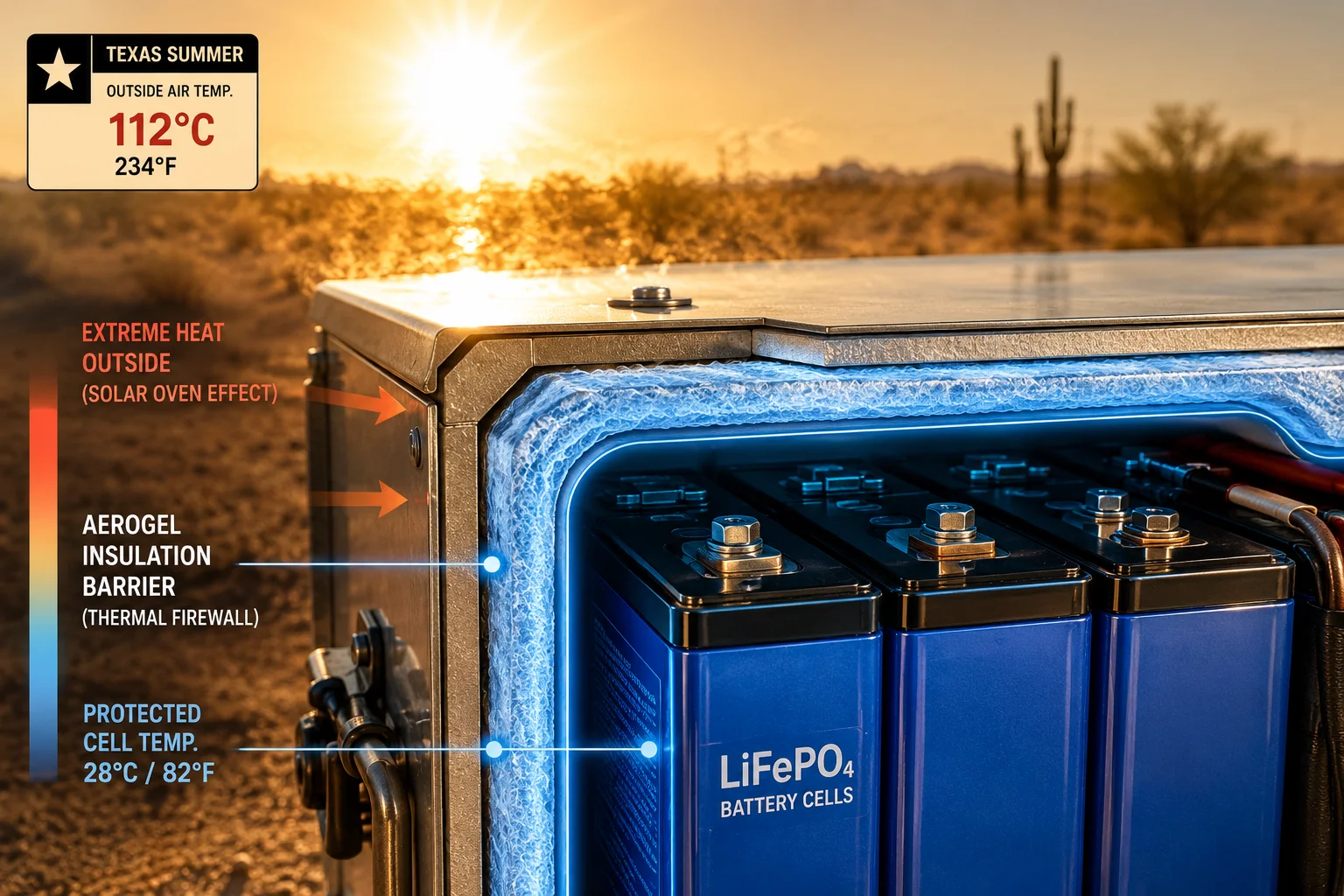

isolation aérogel four solaire effet été texan batterie
Comprendre le problème du “ four solaire ”
Une boîte métallique scellée en plein soleil se comporte comme un four. Le rayonnement solaire chauffe le métal. L'air emprisonné à l'intérieur se réchauffe. Les cellules de la batterie absorbent cette chaleur. Sans ventilation ni isolation, les températures internes peuvent dépasser 60°C. À cette température, les cellules LiFePO4 se dégradent rapidement. Vous perdez 20 à 30 % de la durée de vie totale des cycles au cours de la première année.
C'est le principal responsable de la mort des batteries solaires dans les climats chauds. Pas la surcharge. Pas la décharge excessive. Juste la chaleur.
Comment l'aérogel arrête la chaîne de chaleur
La couche d'aérogel se situe entre la coque métallique et les cellules de la batterie. Elle brise le chemin de conduction. La chaleur de la paroi extérieure ne peut pas traverser efficacement l'aérogel. La résistance thermique de seulement 5 mm d'aérogel équivaut à environ 20 mm d'espace d'air.
Caractéristiques de conception supplémentaires pour la chaleur texane
L'aérogel seul gère la conduction. Mais le rayonnement et la convection jouent également un rôle. Nos unités classées pour le Texas ajoutent deux couches de protection supplémentaires :
- Revêtement céramique réfléchissant la chaleur5 sur la surface de la coque extérieure. Cela renvoie plus de 85 % de la lumière infrarouge et visible avant même qu'elle ne chauffe le métal.
- Tampon thermique interne entre l'aérogel et les cellules. Cela répartit uniformément toute chaleur résiduelle afin qu'aucune cellule ne subisse de point chaud.
Bonus de sécurité incendie
Voici quelque chose auquel la plupart des gens ne pensent pas. Si une cellule d'un pack subit un l'emballement thermique4, l'aérogel agit comme un pare-feu. Il a un point de fusion supérieur à 1 200°C. Il ne brûle pas. Il ne conduit pas la chaleur d'une cellule défaillante à ses voisines. Cela donne au BMS (système de gestion de batterie)7 le temps de déconnecter la cellule défectueuse avant que tout le pack ne soit endommagé.
| Événement thermique | Enceinte standard | Enceinte doublée d'aérogel |
|---|---|---|
| Emballement thermique d'une seule cellule | Se propage aux cellules adjacentes en <30 secondes | Contenu à une seule cellule |
| Exposition au feu externe (5 min) | La température interne dépasse 150°C | La température interne reste inférieure à 80°C |
| Température interne quotidienne maximale (été texan) | 58–65°C | 38–45°C |
| Dégradation annuelle de la capacité | 8–12% | 2-3% |
Pour les projets de David au Texas, cela signifie moins d'interventions sur site, moins de réclamations de garantie et des batteries qui durent réellement les 10 ans que vous avez spécifiés dans la proposition.
La boîte d'énergie est-elle conçue avec un “ chauffage/refroidissement actif ” pour maintenir les cellules LiFePO4 à leur maximum ?
Je reçois souvent cette question des intégrateurs qui gèrent de grands sites avec des NVR, des commutateurs et plusieurs caméras dans une seule armoire. Ils ont besoin de plus que de la simple isolation.
Nos boîtiers énergétiques grand format utilisent une approche passive d'abord, active en assistance. Le refroidissement principal provient d'une conception à convection double couche et de revêtements réfléchissants. Un ventilateur à faible consommation d'énergie déclenché par la température ne s'active que lorsque les températures internes dépassent 45°C. Pour le chauffage dans les climats froids, un élément chauffant PTC6 réchauffe les cellules avant le début de la charge. Cette conception hybride maintient la consommation d'énergie au minimum tout en maintenant les cellules à des performances optimales.

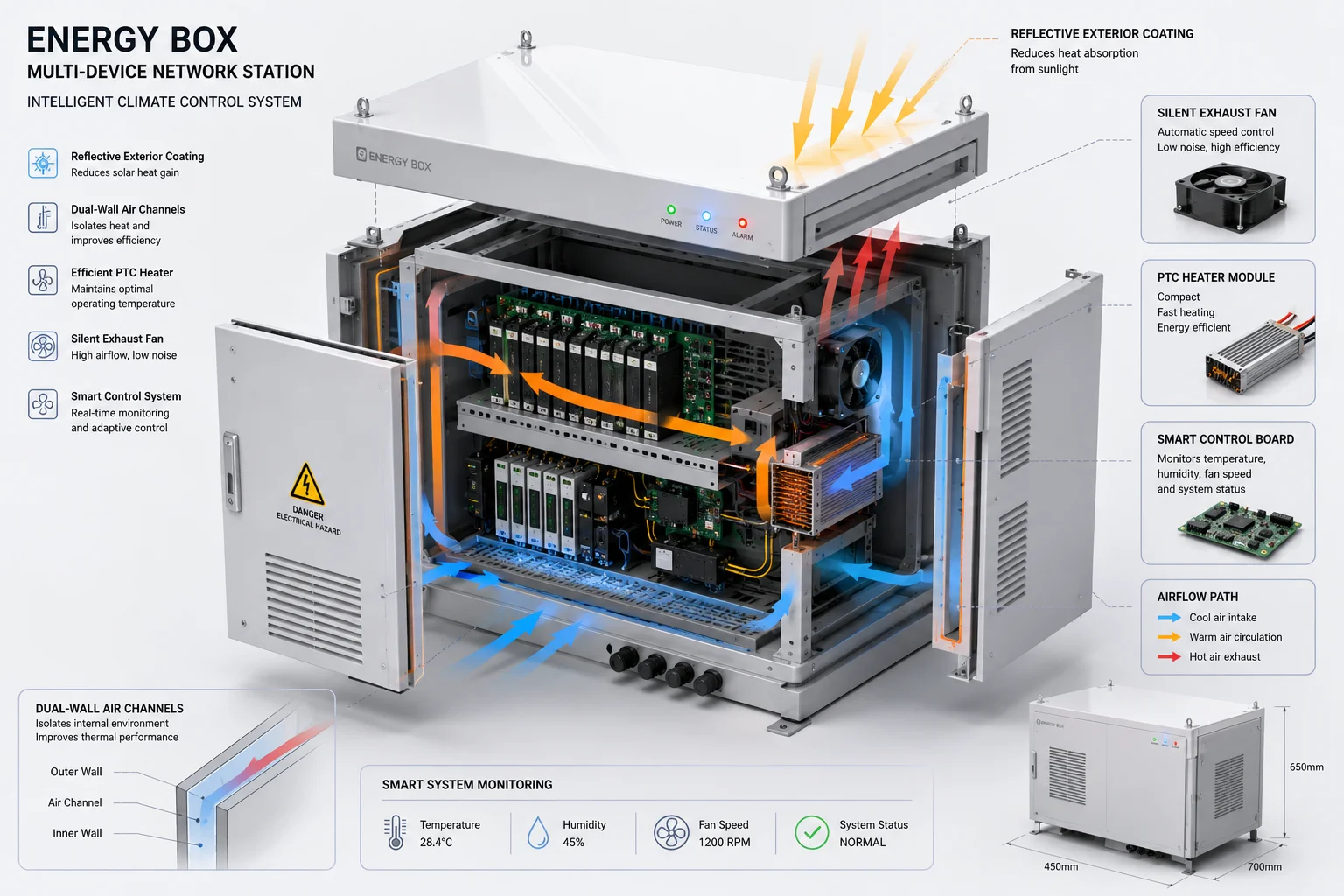

boîtier énergétique de refroidissement et de chauffage actif batterie LiFePO4
Pourquoi nous n'utilisons pas de climatisation
Certains concurrents placent de petites unités de climatisation à l'intérieur de leurs armoires de batterie. Cela semble bien sur le papier. En pratique, c'est une très mauvaise idée pour les systèmes solaires hors réseau. Une unité de climatisation consomme 50 à 200 W en continu. Sur un système solaire dimensionné pour une caméra PTZ (budget total typique de 100 à 300 W), cette unité de climatisation consommerait la moitié de votre puissance disponible. Votre caméra serait hors ligne tous les après-midis nuageux.
Notre approche est différente. Nous utilisons d'abord la physique, puis l'électricité.
La pile de refroidissement passif
La boîte à température contrôlée utilise trois couches passives avant que tout ventilateur ne s'allume :
Couche 1 : extérieur à haute réflectivité. Le revêtement céramique réfléchit la majeure partie du rayonnement solaire. La coque métallique reste 15 à 20 °C plus fraîche qu'un équivalent non peint.
Couche 2 : canal d'air à double paroi. La boîte a une paroi extérieure et une paroi intérieure avec un espace de 15 mm. L'air chaud monte naturellement à travers cet espace. L'air frais et plus frais entre par les évents inférieurs. Cet effet de cheminée élimine la chaleur rayonnante sans utiliser d'énergie.
Couche 3 : revêtement en aérogel sur la paroi intérieure. Toute chaleur qui dépasse les deux premières couches atteint la barrière d'aérogel. Très peu atteint les cellules.
La couche d'assistance active
Lorsque le refroidissement passif n'est pas suffisant — disons, une journée à 48 °C sans vent — le système actif entre en jeu :
- Ventilateur d'extraction (2 W) : Un petit ventilateur sans balais en haut du canal d'air force l'air chaud à sortir. Il ne fonctionne que lorsqu'un thermistance indique plus de 45 °C à l'intérieur du compartiment des cellules. Durée de fonctionnement typique : 2 à 4 heures par jour en plein été.
- Chauffage PTC (5 W) : Dans les climats froids, un réchauffeur céramique PTC réchauffe le compartiment des cellules à +5 °C avant que le contrôleur de charge ne permette au courant de circuler. Cela empêche le placage de lithium8, qui endommage de façon permanente les cellules LiFePO4 lorsqu'elles sont chargées en dessous de 0 °C.
Choisir entre la boîte uniquement en aérogel et la boîte à température contrôlée
| Facteur de décision | Pack uniquement en aérogel | Boîte à température contrôlée |
|---|---|---|
| Meilleur pour | Caméra unique, montage sur mât, sites compacts | Sites multi-appareils avec NVR, commutateur, routeur |
| Poids | 8–15 kg | 25–50 kg |
| Alimentation aérienne | 0W (entièrement passif) | 2–5W (ventilateur + chauffage lorsqu'actif) |
| Appareils max pris en charge | 1 caméra + 1 routeur 4G | 4 caméras + NVR + commutateur réseau |
| Emplacement d'installation | Poteau, mur, arbre | Coussin de sol, toit, salle d'équipement |
| Maintenance | Zéro | Nettoyage du filtre du ventilateur une fois par an |
| Coût | Plus bas | Plus élevé (mais couvre plus d'équipement) |
Pour les projets de chantiers de construction multi-caméras de David, la boîte à température contrôlée est plus judicieuse. Pour ses unités de périmètre de ranch à caméra unique, le pack uniquement en aérogel permet d'économiser de l'argent et du poids.
Puis-je voir les journaux de delta de température interne vs externe d'un site testé sur le terrain ?
Je sais que les spécifications sur papier ne signifient rien sans preuves concrètes. L'équipe de David a besoin de données qu'ils peuvent présenter à leurs propres clients lors des propositions de projets.
Oui. Nous fournissons des journaux de delta de température provenant de sites actifs sur le terrain sur demande. Nos unités de test à Riyad (pic extérieur de 55 °C) ont montré un delta constant de 20 à 25 °C entre la coque extérieure et la surface de la cellule. Les unités du Manitoba (extérieur de -42 °C) ont maintenu un delta de 30 à 35 °C pendant la décharge active. Ces journaux comprennent des relevés horodatés toutes les 15 minutes sur des périodes de 90 jours.
journaux de delta de température site de batterie solaire test sur le terrain
Ce que les journaux montrent réellement
Chaque batterie que nous expédions pour évaluation comprend un enregistreur de température intégré. Il enregistre trois points de données toutes les 15 minutes :
- Température de surface externe de la coque
- Température de l'air interne (entre l'aérogel et les cellules)
- Température de surface des cellules (directement sur le boîtier de la cellule de batterie)
Cela vous donne deux valeurs delta : coque-air et air-cellule. La performance de l'aérogel apparaît clairement dans le delta coque-air. La performance du coussin thermique apparaît dans le delta air-cellule.
Comment lire les données
Lorsque vous recevez le fichier journal, vous verrez un CSV avec des horodatages et trois colonnes de température. Le chiffre clé à surveiller est la température de surface des cellules. Tant qu'elle reste entre 0°C et 45°C, vos cellules LiFePO4 fonctionnent dans leur zone optimale. En dehors de cette plage, vous perdez de la durée de vie en cycle.
Lors de notre test à Riyad (90 jours, juillet-septembre 2024) :
- La coque externe a atteint un pic de 72°C quotidiennement
- La surface des cellules n'a jamais dépassé 44°C
- La température des cellules la nuit est tombée à 28°C (l'ambiance était de 32°C la nuit)
Lors de notre test au Manitoba (90 jours, décembre 2024-février 2025) :
- La coque externe est tombée à -42°C
- La surface des cellules pendant la décharge active est restée à +3°C
- La surface des cellules pendant les périodes d'inactivité est tombée à -8°C (toujours sûr pour le stockage LiFePO4, mais pas pour la charge)
Comment demander des journaux pour votre région
Si vous soumissionnez pour un projet et avez besoin de données de performance thermique pour une zone climatique spécifique, contactez-moi directement. Je peux extraire des journaux du site de test le plus proche ou organiser l'expédition d'une unité d'évaluation de 30 jours à votre emplacement avec l'enregistreur préinstallé. Vous l'exécutez sur votre site réel, retirez la carte SD et disposez de données réelles pour votre proposition.
C'est quelque chose que j'offre aux intégrateurs sérieux qui spécifient des équipements pour de gros contrats. Cela élimine les conjectures et donne à votre client la confiance que le système survivra à son environnement.
Conclusion
Nos batteries solaires utilisent une isolation en aérogel pour des déploiements compacts et des boîtiers à température contrôlée pour les sites multi-appareils. Les deux protègent les cellules LiFePO4 de la chaleur et du froid extrêmes. Des données de terrain réelles étayent chaque affirmation.
1. Comprendre les caractéristiques, la sécurité et la plage de fonctionnement des batteries au lithium fer phosphate. ︎↩︎ 2. Comment les batteries produisent de la chaleur pendant la charge/décharge et pourquoi la conserver aide par temps froid. ︎↩︎ 3. Explication des matériaux hydrophobes et pourquoi ils empêchent la condensation dans les boîtiers de batterie. ︎↩︎ 4. Le risque de surchauffe des cellules et comment l'aérogel agit comme une barrière anti-incendie. ︎↩︎ 5. Comment les revêtements céramiques réfléchissent la lumière infrarouge et visible pour réduire le gain de chaleur solaire. ︎↩︎ 6. Chauffages autorégulants à coefficient de température positif pour un réchauffement sûr et efficace de la batterie. ︎↩︎ 7. Rôle du BMS dans la surveillance de la tension, de la température des cellules et l'isolement d'une cellule défectueuse lors d'un emballement thermique. ︎↩︎ 8. Mécanisme de dommage lorsque les cellules LiFePO4 sont chargées en dessous de 0°C, évité par le préchauffage. ︎↩︎
