J'ai vu des modules laser brûler en quelques semaines. La cause est presque toujours la même : la chaleur est piégée dans un boîtier de caméra scellé sans possibilité d'évacuation.

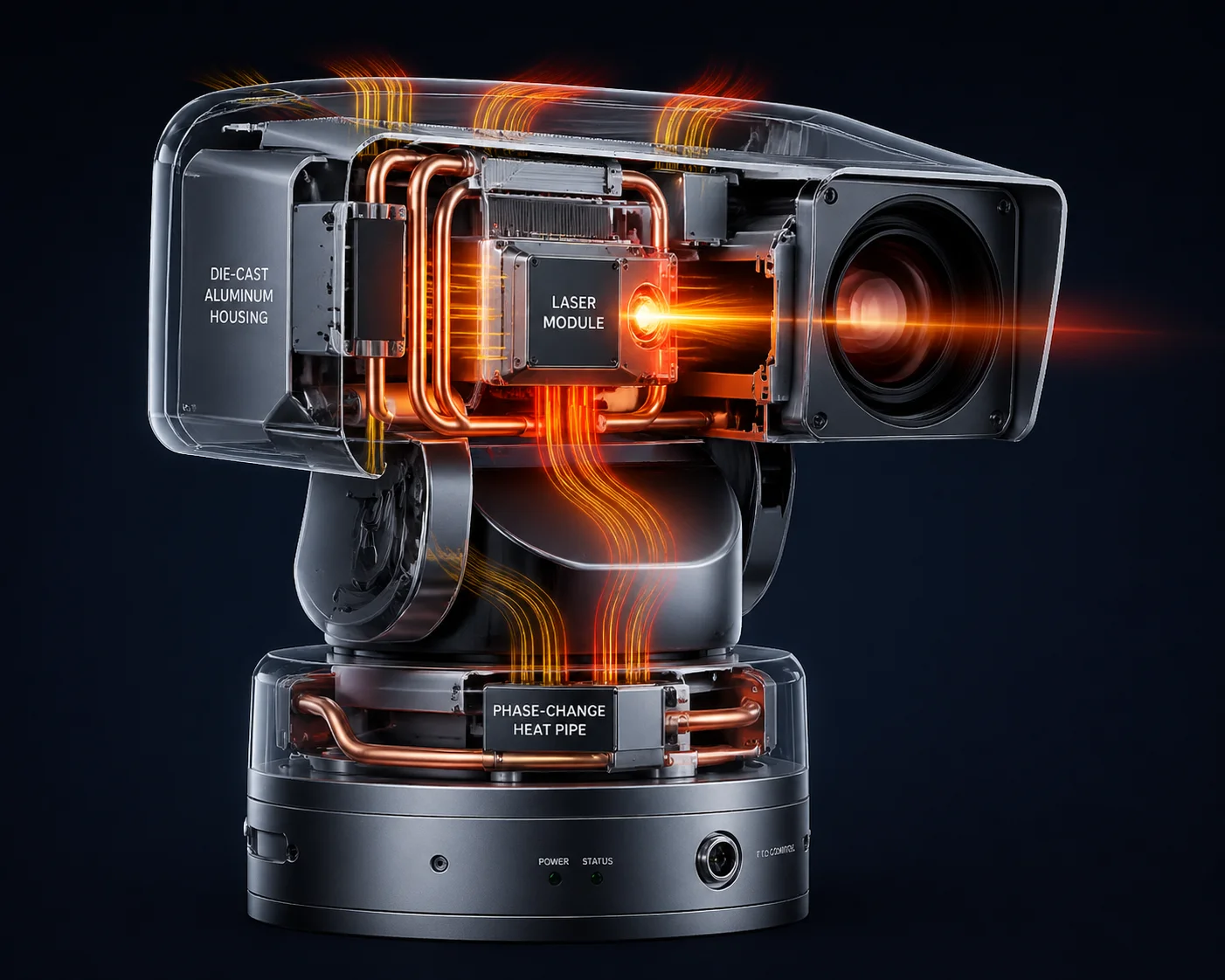

Les modules de vision nocturne laser dissipent la chaleur à l'intérieur de boîtiers métalliques étanches grâce à un système de conduction physique, de tuyaux thermiques à changement de phase et de circulation d'air interne. Le boîtier métallique lui-même agit comme un gigantesque dissipateur de chaleur. La gestion thermique active utilisant l'échelle de puissance PWM empêche la diode laser de surchauffer et de tomber en panne.
Vision nocturne laser Caméra PTZ Dissipation de la chaleur Boîtier étanche
La plupart des gens pensent qu'une boîte hermétique signifie que la chaleur n'a nulle part où aller. Ce n'est qu'à moitié vrai. La chaleur ne peut pas s'échapper par la circulation de l'air. Mais elle peut s'échapper à travers le métal. Chaque surface du boîtier devient une voie d'évacuation de la chaleur. Ci-dessous, je vous expliquerai exactement comment cela fonctionne et pourquoi c'est important pour la fiabilité à long terme de votre projet.
Table des matières
Ma caméra PTZ utilise-t-elle un ventilateur actif ou un dissipateur thermique passif ?
De nombreux acheteurs me posent d'abord cette question. Ils supposent qu'un ventilateur est synonyme de bon refroidissement. Mais à l'intérieur d'un boîtier étanche IP66, un ventilateur seul ne résout pas le problème - il peut même l'aggraver si la conception est mauvaise.
La plupart des caméras PTZ industrielles utilisent les deux. Un ventilateur interne fait circuler l'air pour éliminer les points chauds, tandis que le boîtier en aluminium étanche agit comme un dissipateur thermique passif. Le ventilateur ne pousse pas l'air vers l'extérieur. Il pousse la chaleur vers les parois métalliques, où elle est évacuée vers l'extérieur.

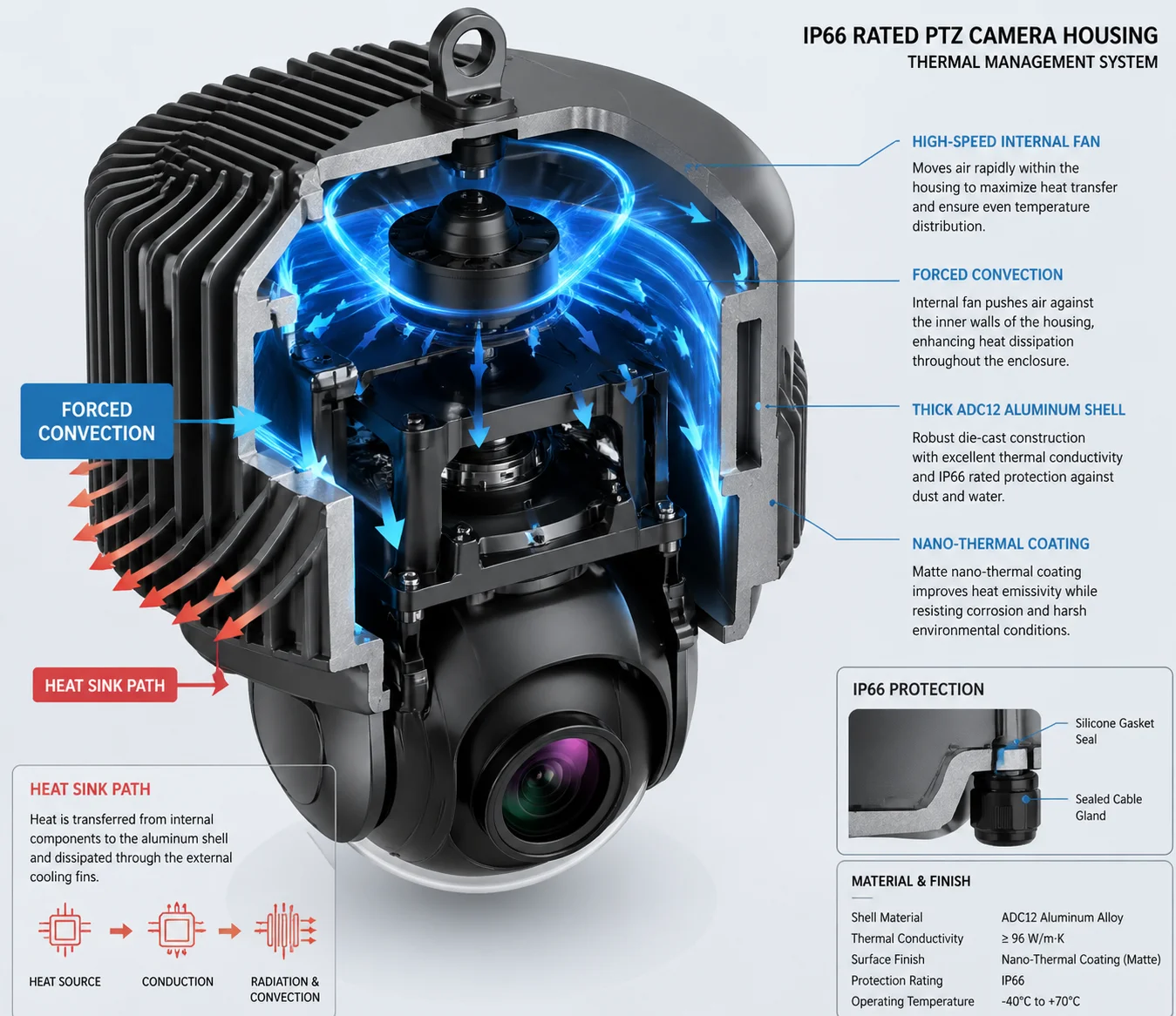

Ventilateur interne de la caméra PTZ et dissipateur thermique passif
Pourquoi un ventilateur à l'intérieur d'une boîte scellée n'est pas ce que vous pensez
Voici une erreur courante. Un client voit “refroidissement par ventilateur” dans une fiche technique et suppose que l'appareil photo est doté de trous d'aération. Ce n'est pas le cas. Dans un caisson de protection IP66 ou IP67, il n'y a aucune ouverture. Le ventilateur se trouve à l'intérieur d'un espace complètement fermé.
Que fait le ventilateur ? Il déplace l'air à l'intérieur de la boîte. Cela semble inutile, mais ce n'est pas le cas. Sans le ventilateur, la chaleur dégagée par le module laser crée un “point chaud”, c'est-à-dire une petite zone où la température est extrêmement élevée. Le reste du boîtier reste froid. Cette répartition inégale de la chaleur est dangereuse. La diode laser se trouve dans un minuscule four alors que le reste de l'appareil photo se porte bien.
Le ventilateur interne brise ce point chaud. Il force l'air chaud à se répandre sur toute la surface intérieure du boîtier métallique. C'est désormais l'ensemble du boîtier qui absorbe la chaleur, et non plus seulement une petite zone. Le boîtier devient un dissipateur de chaleur à 360 degrés.
Dissipateur thermique passif : Le boîtier lui-même
Le matériau du boîtier est très important. La plupart des caméras PTZ professionnelles utilisent ADC12 aluminium moulé sous pression. Cet alliage a une conductivité thermique d'environ 96 W/m-K - moins élevée que celle de l'aluminium pur (200 W/m-K), mais suffisamment solide pour survivre aux agressions extérieures tout en transmettant efficacement la chaleur.
À l'extérieur du boîtier, on trouve souvent les éléments suivants ailettes de refroidissement - des crêtes surélevées qui augmentent la surface. Plus de surface signifie plus de contact avec l'air extérieur. Plus de contact signifie une perte de chaleur plus rapide par convection naturelle et par rayonnement.
La stratégie combinée
| Méthode de refroidissement | Rôle à l'intérieur du boîtier étanche | Type de transfert de chaleur |
|---|---|---|
| Ventilateur interne | Élimine les points chauds, diffuse la chaleur à toutes les parois | Convection interne forcée |
| Corps du boîtier en aluminium | Conduit la chaleur de la paroi interne vers la paroi externe | Conduction solide |
| Ailettes de refroidissement externes | Augmente la surface de dégagement de la chaleur | Convection naturelle + rayonnement |
| Revêtement thermique nanométrique | Augmente l'émissivité infrarouge de la surface extérieure | Rayonnement thermique |
Certaines caméras PTZ d'extérieur haut de gamme appliquent également un filtre spécial pour la protection de l'environnement. revêtement en poudre à haute émissivité sur la coque extérieure. Ce revêtement a deux fonctions. Il protège contre la corrosion. Et il augmente la vitesse à laquelle le boîtier émet de la chaleur sous forme d'énergie infrarouge. Il s'agit d'un petit détail qui fait une différence mesurable dans les déploiements dans le désert ou sous les tropiques, où les températures ambiantes dépassent 45°C.
Chez Loyalty-Secu, nos boîtiers laser PTZ utilisent cette approche combinée. Le ventilateur interne n'est pas un élément secondaire - il fait partie d'une architecture thermique calculée. Chaque watt de chaleur laser a un chemin conçu depuis la diode jusqu'à l'air extérieur.
La chaleur interne affectera-t-elle la durée de vie de mon capteur d'image Sony ?
C'est une question que me posent presque tous les acheteurs de matériel technique. Ils investissent dans un capteur CMOS Sony pour la qualité de l'image. Ils craignent ensuite que le module laser installé à proximité ne le grille lentement au fil du temps.
Oui, la chaleur interne peut réduire la durée de vie d'un capteur d'image si la conception thermique est mauvaise. Mais dans une caméra PTZ correctement conçue, le module laser et le capteur d'image se trouvent sur des chemins thermiques distincts. La chaleur du laser est éloignée du capteur par des canaux de conduction spécifiques.

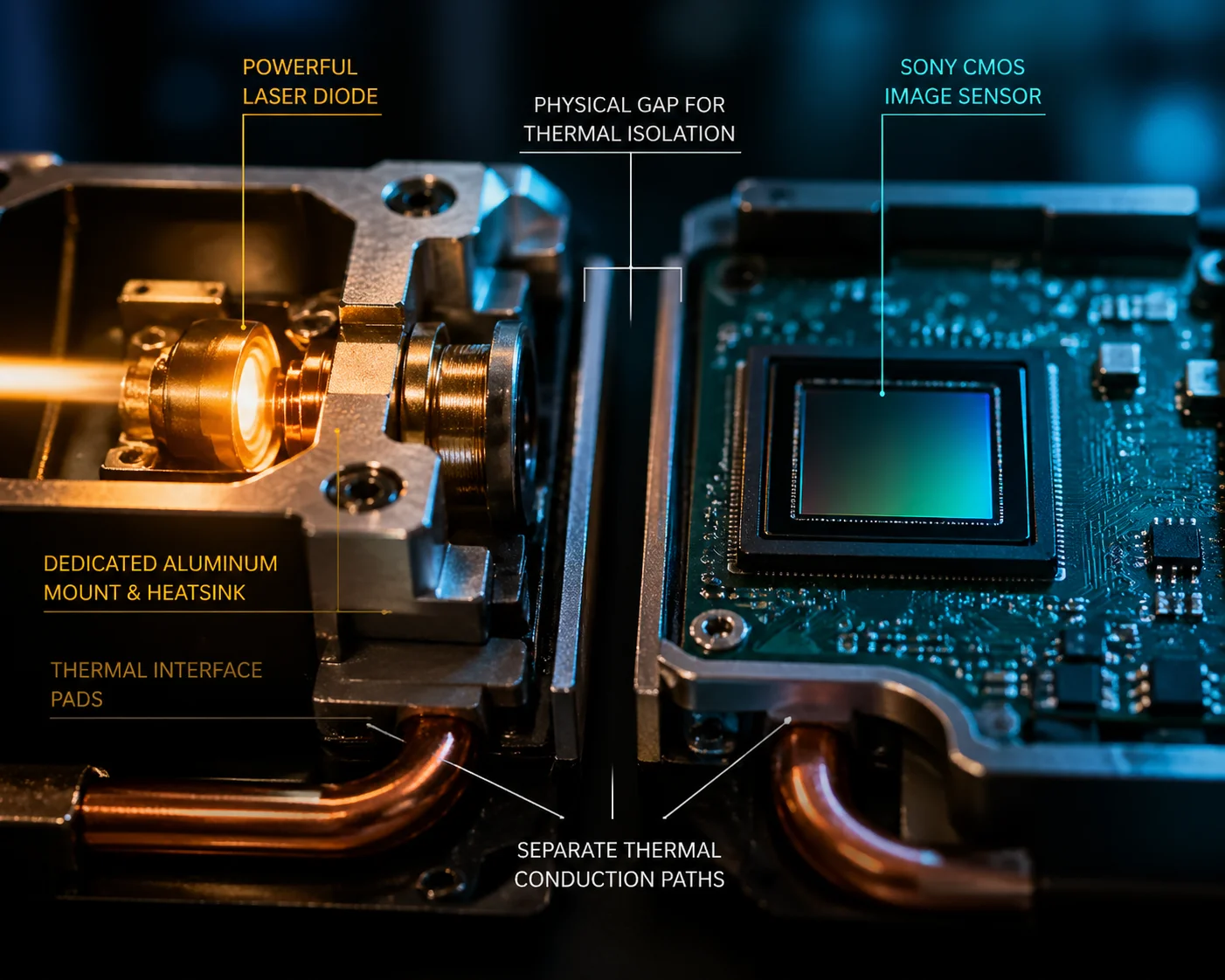

Isolation thermique du capteur d'image Sony par rapport au module laser
Comment la chaleur endommage les capteurs d'images
Les capteurs d'images sont des semi-conducteurs. Lorsqu'ils chauffent, plusieurs problèmes se posent. Le bruit du courant d'obscurité augmente, ce qui signifie que l'image devient granuleuse, en particulier la nuit. La précision des couleurs dérive. Et au fil des années de température élevée, les transistors du capteur se dégradent physiquement.
Sony évalue la plupart de ses produits industriels Capteurs CMOS 1 pour une température de jonction maximale d'environ 85°C. Au-delà, la durée de vie diminue rapidement. La règle générale en électronique est simple : chaque augmentation de 10°C au-dessus de la température nominale réduit de moitié la durée de vie du composant. C'est ce que l'on appelle le Équation d'Arrhenius 2 dans l'ingénierie de la fiabilité.
Isolation thermique : Séparation du laser et du capteur
Une caméra PTZ bien conçue ne se contente pas de gérer la chaleur, elle la gère. directionnellement. Le module laser génère le plus de chaleur. Le capteur d'image est le composant le plus sensible. Ces deux éléments doivent être isolés thermiquement l'un de l'autre.
Voici comment nous procédons :
Chemins de conduction dédiés
Le module laser s'appuie sur son propre support de montage en aluminium. Ce support est relié directement à la paroi du boîtier par un court et épais chemin métallique. La chaleur s'écoule du laser → à travers la pâte thermique → dans le support → à travers la paroi du boîtier → dans l'air. Ce chemin est conçu pour être celui de la moindre résistance thermique.
Le capteur d'image, quant à lui, se trouve sur une carte de circuit imprimé séparée, avec son propre dissipateur thermique, plus petit. Son chemin thermique va dans une direction différente - généralement vers une autre section du boîtier.
Le rôle de la pâte thermique et des coussins thermiques
Entre chaque joint métal-métal, il y a une couche de matériau d'interface thermique (TIM). Sans TIM, les espaces d'air microscopiques entre les surfaces font office d'isolation. La conductivité thermique de l'air n'est que de 0,026 W/m-K. C'est terrible. La MIT remplit ces espaces et crée un pont thermique continu.
| Matériau d'interface thermique | Conductivité thermique | Meilleur cas d'utilisation |
|---|---|---|
| Pâte thermique (à base de silicone) | 1-5 W/m-K | Contact général entre la puce et le dissipateur thermique |
| Coussin thermique (feuille de silicone) | 3-8 W/m-K | Comblement de lacunes plus importantes avec des surfaces irrégulières |
| Feuille d'indium | 80+ W/m-K | Montage de diodes laser haute performance |
| Matériau à changement de phase (PCM) | 3-6 W/m-K | Interface auto-ajustable, s'assouplit à la température de fonctionnement |
Dans nos caméras PTZ laser Loyalty-Secu, le module laser utilise des coussinets thermiques de haute qualité dont la valeur est supérieure à 5 W/m-K. Le capteur Sony utilise un tampon thermique séparé sur son propre chemin. Cette séparation est intentionnelle. La chaleur du laser ne pénètre jamais dans la zone thermique du capteur.
Que se passe-t-il lorsque la conception n'est pas la bonne ?
J'ai testé des caméras concurrentes où le module laser et le capteur d'image partagent le même support métallique. Après 4 heures de fonctionnement du laser à pleine puissance, le circuit imprimé du capteur a atteint 72°C. C'est conforme aux spécifications - à peine. Mais au cours d'un été au Moyen-Orient, avec une température ambiante de 50°C, cette même caméra pousserait le capteur au-delà de 90°C. C'est ainsi que l'on obtient un capteur mort en 18 mois au lieu de 10 ans.
Comment la caméra empêche-t-elle la condensation interne lorsque le laser se refroidit ?
C'est l'une des questions les plus intelligentes qu'un acheteur puisse poser. La plupart des gens se concentrent sur la chaleur. Très peu pensent à ce qui se passe lorsque la chaleur disparaît. Or, la condensation tue l'électronique aussi rapidement que la surchauffe.
Les caméras PTZ scellées empêchent la condensation en remplissant le boîtier d'azote gazeux sec lors de l'assemblage et en utilisant des sachets déshydratants à l'intérieur de la cavité. La conception scellée empêche l'humidité de pénétrer en permanence. Lorsque le laser s'éteint et que les températures chutent, la vapeur d'eau ne se condense pas dans l'atmosphère interne sèche.

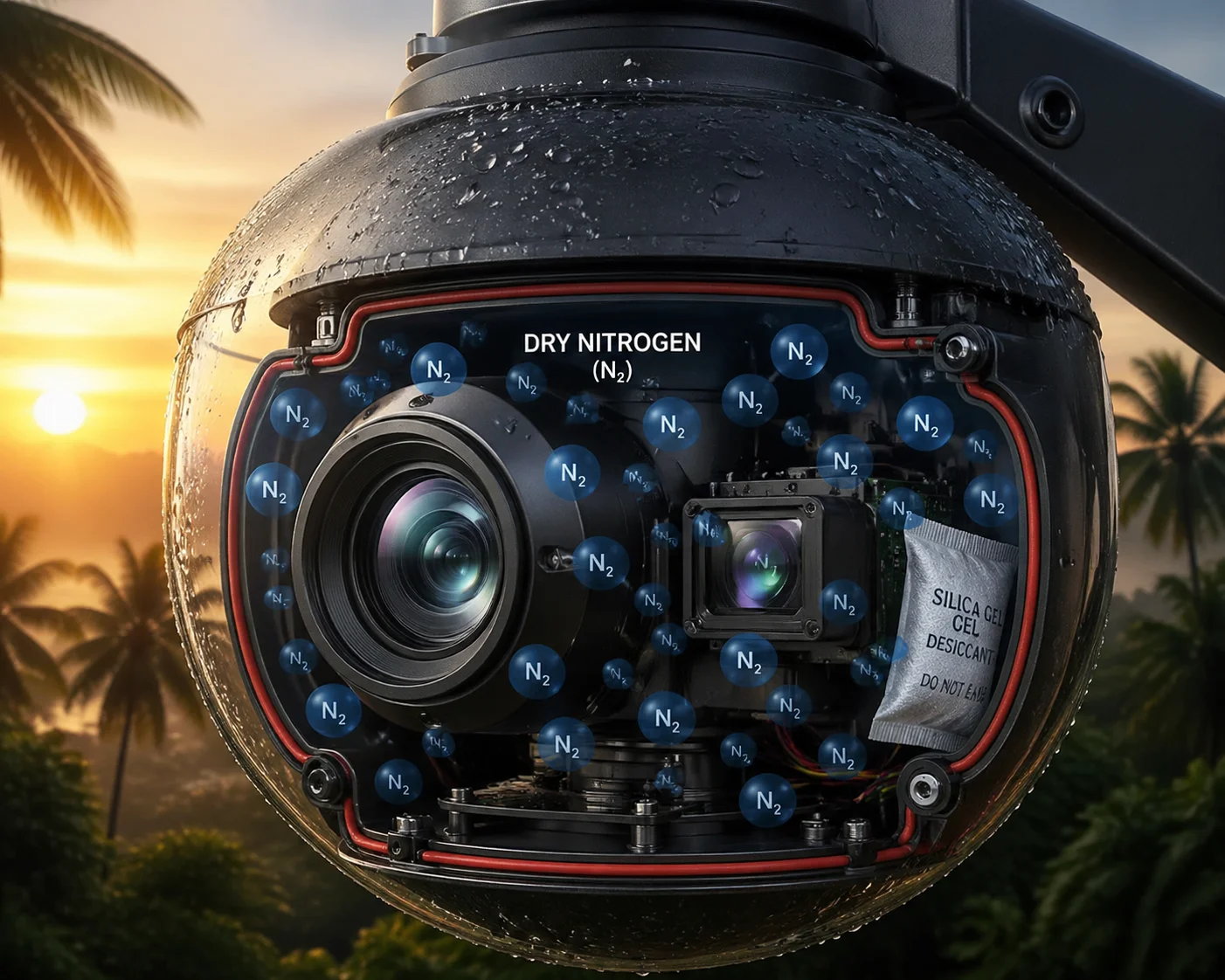

Caméra PTZ scellée, remplie d'azote, anti-condensation
Pourquoi la condensation se produit-elle à l'intérieur des appareils photo ?
Lorsque le laser fonctionne à pleine puissance, l'intérieur de l'appareil photo chauffe. Lorsque le laser s'éteint, par exemple au lever du soleil, la température baisse rapidement. S'il y a de l'humidité à l'intérieur du boîtier, elle se condense sur la surface la plus froide. Cette surface est généralement la vitre avant ou l'élément de l'objectif. Une fine pellicule d'eau sur l'objectif nuit à la qualité de l'image. De l'eau sur un circuit imprimé provoque des courts-circuits. De l'eau sur une facette de diode laser provoque des dommages permanents et irréversibles.
Il ne s'agit pas d'un risque théorique. J'ai personnellement vu des appareils photo renvoyés de sites tropicaux avec des gouttes d'eau visibles à l'intérieur de la vitre avant. Chacune de ces caméras avait un joint d'étanchéité défectueux.
Le système anti-condensation à trois couches
Couche 1 : scellement hermétique
Le boîtier doit être véritablement étanche. Cela signifie que chaque joint utilise un joint en caoutchouc comprimé ou un joint torique. Chaque entrée de câble est équipée d'un presse-étoupe de classe IP. La fenêtre avant est collée à l'aide d'un adhésif structurel, et non simplement pressée. Chez Loyalty-Secu, nous testons la pression de chaque boîtier avant d'y intégrer l'électronique. S'il ne tient pas la pression, il n'est pas expédié.
Couche 2 : Remplissage d'azote sec
Lors de l'assemblage final, le boîtier étanche est purgé avec du azote gazeux sec (N₂). L'azote est inerte - il ne réagit pas avec les composants internes. Et il est sec comme de l'eau de roche. Il n'y a pas de vapeur d'eau à l'intérieur. Cela signifie que même si la température varie de 40°C entre le jour et la nuit, il n'y a pas de condensation possible.
Il s'agit de la même technique que celle utilisée pour les lunettes de visée haut de gamme et les optiques militaires. Elle fonctionne.
Couche 3 : Sauvegarde par dessiccation
En guise de sécurité supplémentaire, un petit paquet de gel de silice déshydratant est placé à l'intérieur du boîtier. Au fil des ans, des quantités microscopiques d'humidité peuvent s'infiltrer à travers les joints. Le déshydratant absorbe cette humidité avant qu'elle ne puisse causer des dommages. Certains appareils photo utilisent des cartouches de déshydratant remplaçables accessibles de l'extérieur, mais dans une conception entièrement scellée, le déshydratant est dimensionné pour durer toute la durée de vie du produit.
Qu'en est-il de la facette de la diode laser ?
La facette de sortie de la diode laser est la surface la plus vulnérable de toute la caméra. Si une gouttelette d'eau, même microscopique, tombe dessus, la prochaine fois que le laser se déclenche, l'eau absorbe l'énergie du laser et provoque une micro-explosion sur la surface de la facette. C'est ce qu'on appelle Dommages optiques catastrophiques (COD). Elle est instantanée et permanente.
C'est pourquoi l'atmosphère d'azote sec n'est pas facultative - c'est une condition de survie pour le laser. Les recherches menées par Lasers RPM 3 confirme que le refroidissement d'une diode laser à une température inférieure à 15°C dans une atmosphère non sèche provoque des dommages dus à la condensation sur les facettes des lasers GaN et AlGaN. Le boîtier scellé et rempli d'azote élimine totalement ce risque.
Puis-je voir un rapport d'imagerie thermique de la caméra fonctionnant à pleine puissance laser ?
C'est la question qui sépare les acheteurs sérieux des acheteurs occasionnels. Si un fournisseur ne peut pas vous montrer de vraies données thermiques, c'est qu'il n'a pas testé son produit ou qu'il ne veut pas que vous voyiez les résultats.
Oui, un fabricant réputé doit fournir un rapport d'imagerie thermique montrant la distribution de la température de surface à la puissance maximale du laser. Ce rapport révèle les points chauds et les goulets d'étranglement thermiques et confirme que la conception du boîtier permet de maintenir la température de jonction de la diode laser dans des limites sûres dans toutes les conditions d'utilisation.

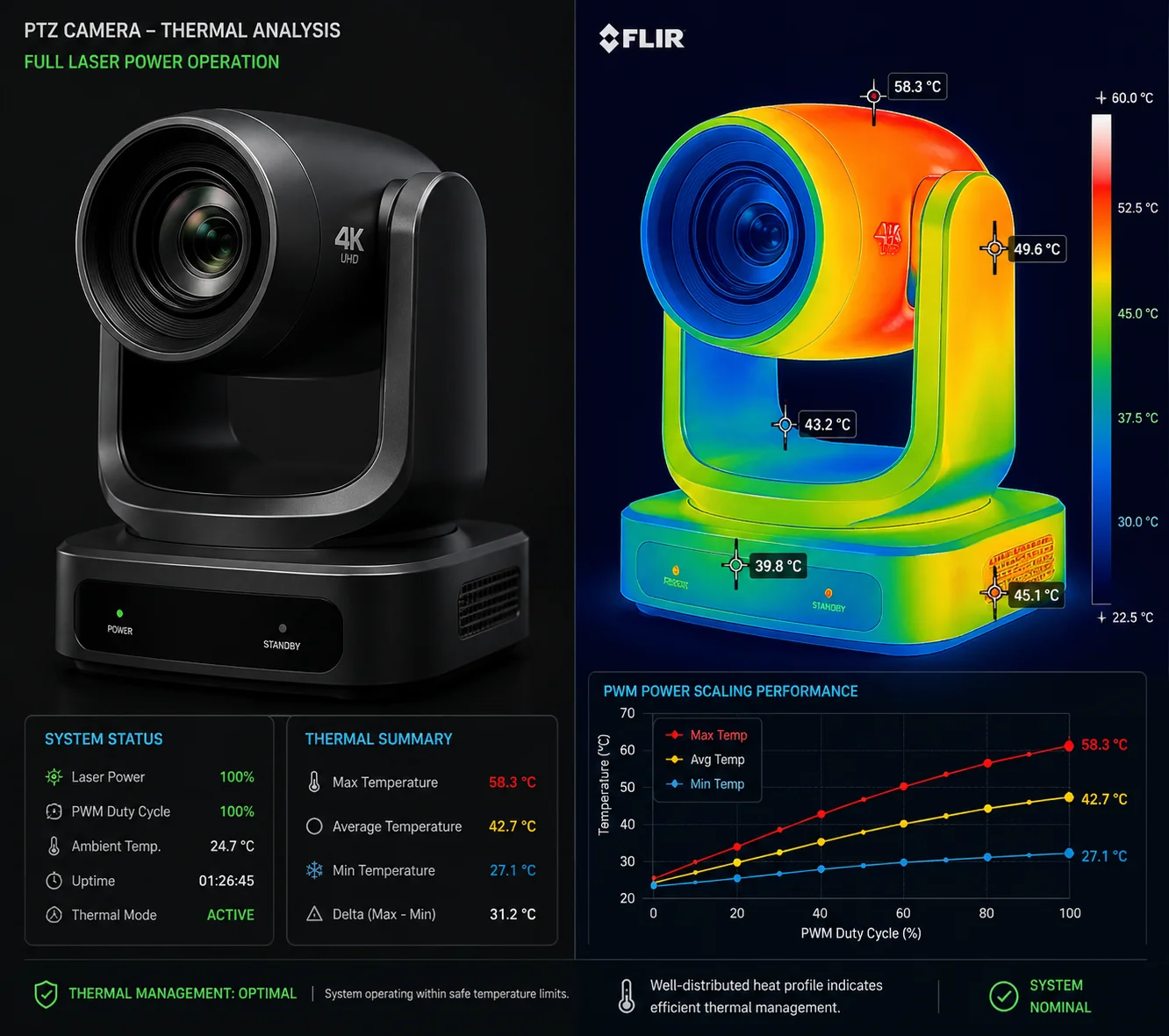

rapport d'imagerie thermique caméra PTZ fonctionnement à pleine puissance laser
Ce que doit montrer un rapport thermique
Un rapport d'imagerie thermique approprié n'est pas seulement une jolie image en couleur. C'est un document d'ingénierie. Voici ce qu'il faut rechercher :
Points clés d'un rapport thermique
Le rapport doit comporter au moins les mesures suivantes :
- Température de surface du module laser à pleine puissance après la stabilisation thermique (généralement 2 à 4 heures de fonctionnement continu)
- Température de la surface externe du boîtier au point le plus chaud
- Température ambiante pendant le test
- Delta de température (ΔT) entre le module laser et l'extérieur du boîtier
- Température à l'emplacement du capteur d'images pour confirmer l'isolation thermique
Si le fournisseur ne vous montre qu'un instantané pris après 10 minutes de fonctionnement, ce n'est pas utile. La stabilisation thermique prend du temps. La caméra doit fonctionner à pleine puissance pendant des heures avant que les températures ne se stabilisent.
Comment lire la carte des couleurs
Les caméras thermiques produisent une image codée en couleur. Les zones rouges et blanches sont chaudes. Les zones bleues et violettes sont froides. Sur une caméra PTZ laser bien conçue, vous devriez voir.. :
- Une zone chaude (jaune/orange) directement au-dessus ou derrière le module laser
- Un gradient progressif du chaud au froid à travers le logement
- Pas de “points chauds” rouges nets - ceux-ci indiquent un goulot d'étranglement thermique.
- La zone de la fenêtre avant doit être plus froide que la zone du laser.
Si l'ensemble du boîtier est uniformément chaud, cela signifie que la distribution interne de la chaleur fonctionne bien. Le ventilateur et les voies de conduction diffusent la chaleur de manière uniforme.
Le système de protection thermique PWM
Voici quelque chose que la plupart des acheteurs ignorent. Les meilleures caméras laser PTZ ne se contentent pas de dissiper la chaleur, elles la gèrent activement en temps réel.
Nos systèmes laser PTZ Loyalty-Secu comprennent un système de contrôle de l'accès à l'information et de la protection des données. Contrôle dynamique de la puissance par modulation de largeur d'impulsion (PWM) 4 système. Un capteur de température est placé directement sur le module laser. Il fournit des données en temps réel à la carte de contrôle. Si la température du cœur du laser approche le seuil de sécurité - généralement autour de 65-70°C - le système réduit automatiquement la largeur d'impulsion du laser.
C'est ce qu'on appelle déclassement thermique. Le laser fonctionne toujours. La vision nocturne fonctionne toujours. Mais la puissance diminue légèrement pour éviter tout dommage. Lorsque la température redescend dans une plage de sécurité, la pleine puissance est rétablie automatiquement.
| Fonction de gestion thermique | Ce qu'il fait | Pourquoi c'est important |
|---|---|---|
| Mise à l'échelle dynamique de la puissance du PWM | Réduit la puissance du laser lorsque la température augmente | Prévient le grillage des diodes dans les climats chauds |
| Capteur de température en temps réel | Contrôle en continu de la température du cœur du laser | Permet une réponse instantanée aux événements thermiques |
| Algorithme de déclassement thermique | Ajuste la largeur de l'impulsion en fonction de la courbe de température | Prolonge la durée de vie du laser au-delà de 30 000 heures |
| Récupération automatique | Rétablissement de la pleine puissance en cas de baisse de température | Aucune intervention manuelle n'est nécessaire sur le terrain |
C'est la différence entre un laser qui dure 5 000 heures et un autre qui dure 30 000 heures. La physique de la chaleur ne change pas. Mais une gestion thermique intelligente modifie la façon dont le laser vit avec cette chaleur.
David, si vous déployez des caméras laser PTZ au Moyen-Orient ou en Asie du Sud-Est, où les températures ambiantes atteignent régulièrement 50 °C, cette protection PWM n'est pas un luxe. C'est la seule chose qui sépare votre laser d'une panne très coûteuse. Et lorsque vos caméras sont montées sur un poteau de 15 mètres dans un champ pétrolifère éloigné, vous n'avez pas envie d'envoyer un technicien pour remplacer un module laser grillé. Le déplacement de ce camion coûte plus cher que la caméra elle-même.
Conclusion
La chaleur à l'intérieur d'une caméra laser PTZ étanche suit une trajectoire bien définie - de la diode au métal et à l'air. Une ingénierie thermique intelligente et une protection PWM active sont ce qui distingue les systèmes fiables des défaillances coûteuses.
