Comment les batteries de mes caméras solaires PTZ peuvent-elles rester actives après un long transport maritime ?

Je ne compte plus le nombre de fois où un client a ouvert un conteneur d'expédition rempli de caméras solaires, pour découvrir des piles vides à l'intérieur de chaque boîte.

Pour conserver batteries pour caméras solaires PTZ¹ actif pendant 30-45 jours de fret maritime, les expédier au 30-40% état de charge (SoC)², utiliser Chimie du LiFePO4³ avec un taux d'autodécharge⁴ de seulement 1-3% par mois, permettent une Mode d'expédition⁵ qui coupe toute consommation en veille, et prévoit 4 à 6 heures de charge solaire avant la première mise sous tension afin d'éviter le verrouillage du BMS.

batterie solaire pour caméra PTZ expédition par fret maritime

Ci-dessous, je vous explique comment procéder exactement taux de décharge⁶, les protocoles de charge, Garanties BMS⁷, Je recommande à tous les clients B2B de suivre ces étapes avant de passer une commande en gros. Si vous gérez des déploiement de caméras solaires⁸, Ce guide vous permettra d'économiser de l'argent.

Quel est le taux de décharge de mes piles au lithium pendant un transport maritime de 45 jours ?

J'ai eu un jour un client au Texas qui avait commandé 500 unités PTZ solaires. Après 45 jours en mer, plus de 60 caméras ne s'allumaient pas - tout cela parce que personne n'avait vérifié les calculs de décharge avant l'expédition.

Les batteries au lithium des caméras solaires PTZ perdent généralement 1 à 3% de leur charge par mois en raison de l'autodécharge naturelle. Mais ce qui tue vraiment, c'est drain parasite en veille⁹ de l'électronique de la caméra, ce qui peut ajouter 2-5% par mois si l'unité ne dispose pas d'un mode d'expédition approprié.

taux de décharge des piles au lithium pendant le transport maritime

Les mathématiques de l'autodécharge que vous devez connaître

Permettez-moi de détailler les chiffres. Une cellule lithium-ion standard posée sur une étagère à 25°C perd environ 1-3% de sa charge restante chaque mois. Cela semble peu. Mais le fret maritime n'est pas une étagère.

À l'intérieur d'un conteneur d'expédition, les températures peuvent varier de 5°C la nuit à 60°C le jour. La chaleur accélère l'autodécharge. À 40 °C, le taux peut doubler.

Ajoutez maintenant la charge parasite. Si votre caméra ne dispose pas d'un véritable mode d'expédition, le MCU, le capteur PIR et le modem 4G peuvent encore consommer de minuscules quantités de courant, même lorsque la caméra est éteinte. Cette consommation en veille ajoute souvent 2-5% par mois en plus de l'autodécharge naturelle.

Un scénario de décharge dans le monde réel

Voici à quoi ressemble un voyage de 45 jours pour deux types de piles différents :

Facteur	LiFePO4 (bon)	Lithium ternaire (risqué)
Démarrage du SoC	30%	30%
Autodécharge mensuelle	1-2%	2-3%
Drain parasite (avec le mode expédition)	~0.5%	~0.5%
Drain parasite (sans mode d'expédition)	3-5%	3-5%
SoC estimée après 45 jours (avec mode d'expédition)	~27%	~25%
SoC estimée après 45 jours (sans mode d'expédition)	~22%	~18%
Risque de coupure par sous-tension du BMS	Faible	Moyenne-élevée

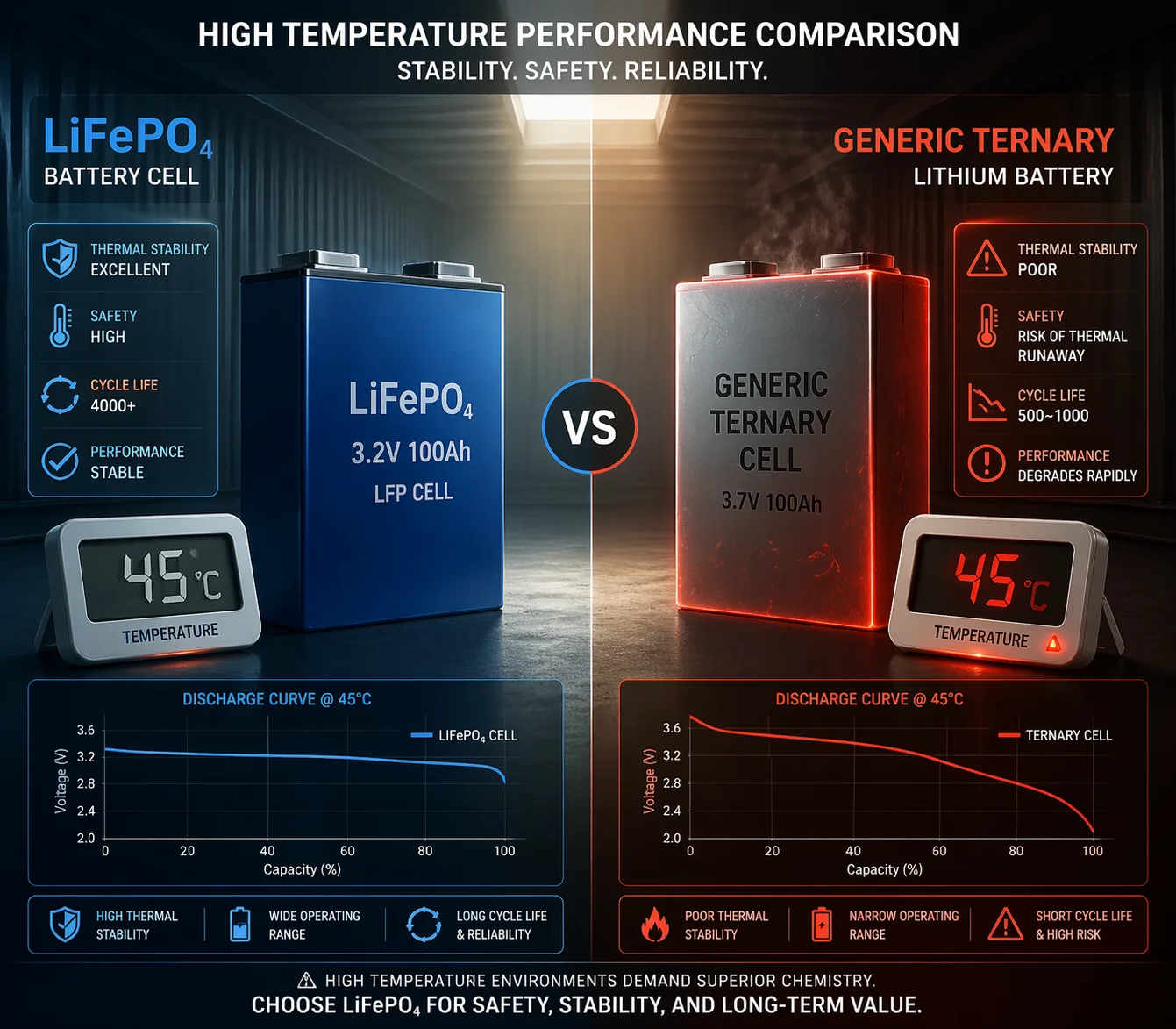

L'importance de la chimie

Le LiFePO4 (Lithium Iron Phosphate) a une courbe de tension beaucoup plus plate que le lithium ternaire. Cela signifie que même à 20% SoC, la tension de la cellule reste bien au-dessus du seuil de coupure du BMS. Le lithium ternaire, quant à lui, voit sa tension chuter brutalement en dessous de 25% SoC. Quelques pourcents supplémentaires de drainage peuvent faire passer le point de protection.

Je dis toujours à mes clients B2B : si vous expédiez des caméras solaires par voie maritime, le LiFePO4 n'est pas facultatif - il est obligatoire. Le coût supplémentaire par cellule est minime par rapport à un conteneur d'unités mortes.

Le coût caché des piles bon marché

De nombreuses usines utilisent des cellules sans nom avec des cartes BMS mal calibrées. Le taux d'autodécharge indiqué sur la fiche technique peut être de 2%, mais le taux réel - y compris le BMS courant de repos¹⁰ - peut être de 5-8%. Sur 45 jours, cela suffit à tuer une batterie expédiée à 30% SoC.

Chez Loyalty-Secu, je teste chaque lot dans des conditions d'expédition simulées. Je charge les packs à 30%, je les scelle, je les stocke à 45°C pendant 60 jours, puis je mesure la tension restante. Si un échantillon tombe en dessous de notre marge de sécurité, je remonte jusqu'à la conception du BMS avant que le lot ne soit expédié.

Dois-je effectuer une cycle de charge profonde¹¹ avant d'installer mes kits solaires ?

Après un long voyage en mer, je connais la tentation : ouvrir la boîte, monter l'appareil photo et le mettre sous tension. Je l'ai fait moi-même. C'est une erreur.

Oui, vous devez laisser le panneau solaire charger la batterie pendant 4 à 6 heures sous la lumière directe du soleil avant d'allumer la caméra. Cette charge de réveil en douceur permet au BMS de rééquilibrer les cellules et d'éviter la chute de tension qui peut déclencher un verrouillage de protection lorsque le module 4G consomme son courant de pointe.

Pourquoi l'accusation de réveil est-elle importante ?

Lorsqu'une batterie au lithium reste pendant des semaines à un faible SoC, sa chimie interne entre dans un état de semi-dormance. La couche d'interface de l'électrolyte (appelée couche SEI) s'épaissit légèrement. Ce phénomène est normal et réversible, mais seulement si l'on ramène la batterie en douceur.

Si vous sautez cette étape et mettez immédiatement l'appareil photo sous tension, le modem 4G essaiera de s'enregistrer auprès d'une tour de téléphonie mobile. Cet enregistrement peut consommer 2 à 3 ampères pendant plusieurs secondes. Une batterie au SoC 20% peut ne pas fournir ce courant sans que la tension ne descende en dessous du seuil de coupure du BMS. Le BMS se déclenche, la caméra s'éteint et vous devez maintenant la réinitialiser manuellement.

Le bon protocole de réveil

Voici la procédure étape par étape que je recommande à tous les chefs de projet qui reçoivent une commande groupée :

1. Déballez l'appareil, mais n'appuyez pas sur le bouton d'alimentation.
2. Connecter le panneau solaire et le placer sous la lumière directe du soleil.
3. Attendre 4 à 6 heures. Le régulateur de charge alimente la batterie en courant à une vitesse sûre.
4. Vérifier l'indicateur LED (ou l'application, si disponible). Lorsque la batterie indique un niveau supérieur au SoC 40%, vous pouvez allumer l'appareil.
5. Se connecter ensuite à la 4G ou au Wi-Fi et commencez votre configuration.

Cela augmente-t-il les coûts de main-d'œuvre ?

Tous les grands intégrateurs me posent cette question. La réponse est : beaucoup moins que l'alternative.

Scénario	Temps par unité	Niveau de risque
Mise sous tension immédiate après déballage	2 min	Élevé - Blocage du BMS, réinitialisation manuelle nécessaire, risque de renversement du camion
Charge de réveil solaire (4-6 heures, lot de 50)	~5 min par unité (configuration + vérification)	Très faible - la batterie entre naturellement dans la plage de sécurité
Cycle complet de 24 heures de charge murale (caméras bon marché sans pré-équilibrage du BMS)	30+ min par unité (installation du chargeur, surveillance)	Coût de la main-d'œuvre faible, mais très élevé

Chez Loyalty-Secu, j'effectue un pré-équilibrage du BMS à l'usine. Cela signifie que chaque cellule du pack démarre exactement à la même tension avant d'être expédiée. Ainsi, votre charge de réveil est courte et simple - aucune charge de banc coûteuse n'est nécessaire.

Qu'en est-il des longues stockage en entrepôt¹²?

Si vos unités restent dans un entrepôt pendant plus de trois mois après leur arrivée, je vous recommande de procéder à un contrôle ponctuel. Retirez 5 à 10 unités de chaque palette. Mesurez la tension du pack à l'aide d'un multimètre. Si l'une des unités est tombée en dessous de 3,0 V par cellule (pour LiFePO4), chargez-la avant de la déployer. Ce contrôle de 10 minutes peut vous faire économiser des milliers d'euros en cas de défaillance sur le terrain.

Comment le BMS (Battery Management System) protège-t-il mes cellules pendant le transport ?

Je considère le BMS comme un garde du corps pour la batterie. Pendant le transport maritime, c'est la seule chose qui s'interpose entre vos cellules et des dommages permanents.

Un BMS bien conçu protège les cellules pendant le transport en imposant une coupure en cas de sous-tension (typiquement 2,5-2,8 V par cellule), en empêchant la surdécharge due aux charges parasites, en équilibrant les tensions des cellules pour éviter les défaillances des cellules faibles, et en maintenant son propre courant de repos en dessous de 50 microampères pour préserver la charge pendant des mois de stockage.

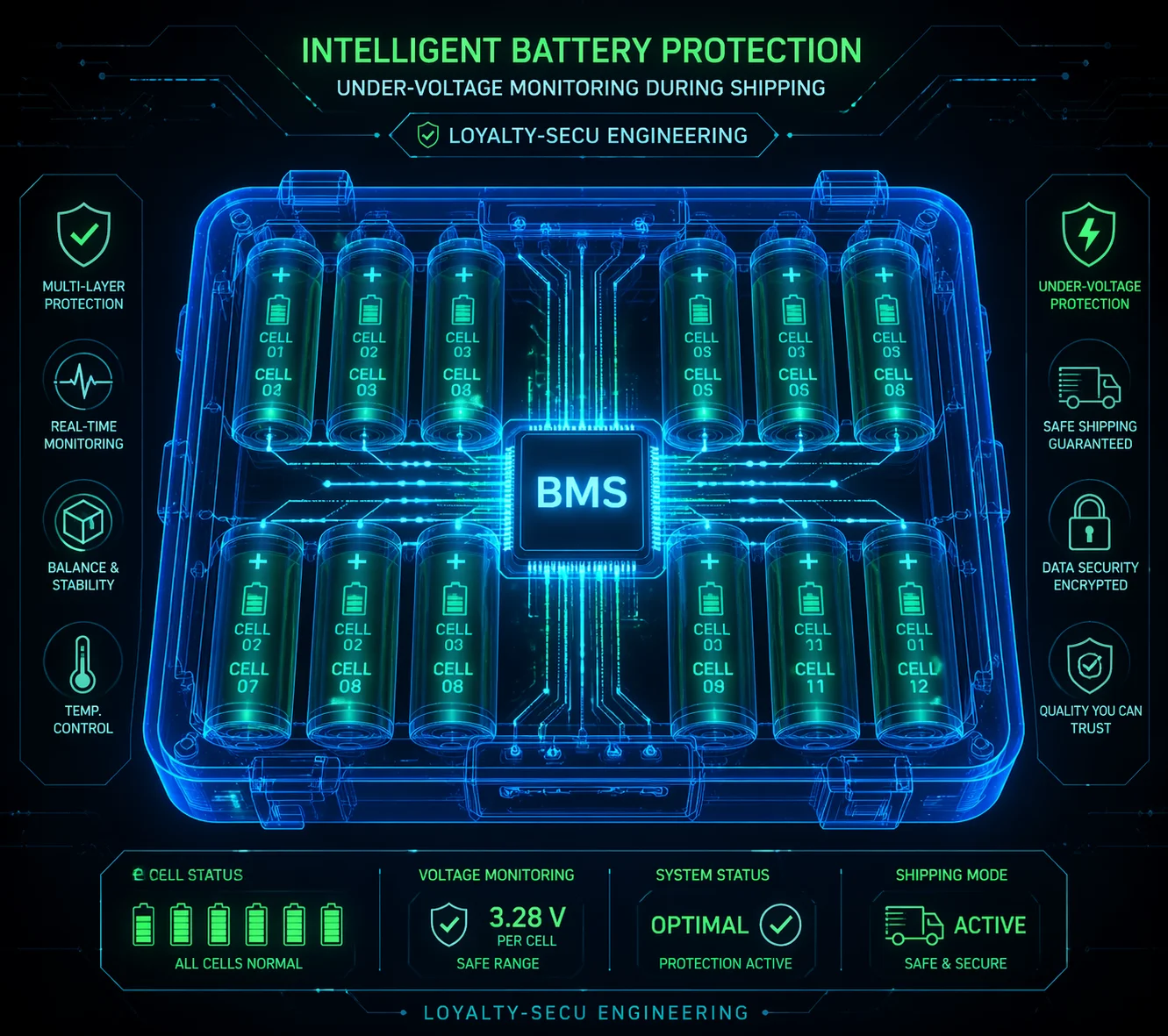

BMS système de gestion de la batterie caméra solaire protection du transit

Ce que fait le BMS pendant le transport

La plupart des gens pensent que le BMS n'a d'importance que lorsque l'appareil photo est en marche. C'est faux. Pendant l'expédition, le BMS est le seul circuit actif de tout l'appareil. Il a trois fonctions :

1. Contrôler la tension de chaque cellule et déconnectez le pack si l'une des cellules tombe en dessous du minimum de sécurité.
2. Équilibrer les cellules de sorte qu'aucune cellule ne se vide plus vite que les autres.
3. Consommer le moins de courant possible tout en effectuant les tâches 1 et 2.

Le problème du courant de repos

Chaque BMS consomme du courant pour rester en vie. C'est ce qu'on appelle le courant de repos ou le courant de veille. Un BMS bon marché peut consommer de 200 à 500 microampères. Un bon BMS consomme moins de 50 microampères.

Sur 45 jours, voici la différence :

• 50 µA BMS : consomme environ 54 mAh en 45 jours. Sur une batterie de 20Ah, cela représente 0,27% - presque rien.
• 500 µA BMS : consomme environ 540 mAh en 45 jours. Sur une batterie de 20Ah, cela représente 2,7% - cela commence à compter.

Que demander à votre fournisseur ?

Avant de signer un bon de commande, je vous suggère de poser les questions suivantes :

• Quel est le courant de veille total du système en mode expédition ?
• Le BMS dispose-t-il d'une protection contre les sous-tensions au niveau des cellules ?
• Existe-t-il un interrupteur de déconnexion physique ou une languette isolante ?
• Quel est le courant de repos du BMS indiqué sur votre fiche technique - et l'avez-vous mesuré sur des unités de production ?

Si votre fournisseur ne peut pas répondre à ces questions avec des chiffres précis, c'est un signal d'alarme. J'ai vu trop d'intégrateurs apprendre cette leçon à leurs dépens.

Comment je conçois les transports en commun chez Loyalty-Secu

Dans mon usine, chaque caméra PTZ solaire est livrée avec un mode d'expédition au niveau du micrologiciel. Lorsque je l'active à la fin de la chaîne de production, ce mode coupe l'alimentation du MCU, du modem 4G, du moteur PTZ, des LED IR et de tous les capteurs. Seul le circuit de protection du BMS reste actif.

Le courant de veille du système que j'ai mesuré en mode expédition est inférieur à 40 µA. Cela signifie qu'une caméra entièrement assemblée peut rester dans un conteneur pendant 6 mois et s'allumer sans problème.

J'utilise également un circuit intégré BMS dédié avec équilibrage au niveau des cellules. Chaque cellule est surveillée individuellement. Si une cellule descend plus bas que les autres pendant le transport, le BMS l'égalise lors du cycle de charge suivant. Cela permet d'éviter le problème de la cellule la plus faible qui tue les batteries bon marché.

Puis-je contrôler la état de santé de la batterie¹³ immédiatement après avoir déballé ma commande ?

Je travaille dans ce secteur depuis plus de 20 ans. La plainte la plus fréquente que j'entends de la part des intégrateurs est la suivante : "Je n'ai aucune idée de l'état des batteries avant de les installer : Je n'ai aucune idée de l'état des batteries tant que je ne les ai pas installées - et à ce moment-là, il est trop tard.

Oui, les caméras solaires PTZ de qualité industrielle doivent vous permettre de vérifier l'état de santé de la batterie (SOH), le nombre de cycles et la capacité restante à l'aide d'une application mobile ou d'une interface Web dans les minutes qui suivent le déballage, avant même d'installer la caméra sur un poteau.

L'importance des bilans de santé après l'arrivée

Lorsque vous recevez une livraison en vrac - par exemple 200 unités - vous ne pouvez pas vous permettre de les installer toutes et de découvrir ensuite que 15 d'entre elles ont des batteries dégradées. Chaque trajet en camion vers un site éloigné coûte $200-$500. Multipliez ce chiffre par 15 et vous aurez fait exploser la marge de votre projet.

Un bon bilan de santé à l'entrepôt prend 5 minutes par unité et vous évite ces coûteuses défaillances sur le terrain.

Ce qu'il faut rechercher dans l'application ou l'interface

Métrique	Ce qu'il vous dit	Gamme saine (unité neuve après expédition)
État de charge (SoC)	Quelle est la quantité d'énergie restante à l'heure actuelle ?	20-35%
État de santé (SOH)	Capacité globale de la batterie par rapport à l'original	98-100%
Nombre de cycles	Nombre de cycles de charge/décharge effectués par la batterie	0-2 (test en usine uniquement)
Équilibre des tensions cellulaires	Ecart de tension entre la cellule la plus haute et la cellule la plus basse	< 30 mV
Drapeaux d'erreur BMS	Tout événement de protection déclenché pendant le transit	Aucun

Comment effectuer un contrôle ponctuel d'un entrepôt

Voici ce que je propose pour toute commande supérieure à 50 unités :

1. Choisir 10% d'unités au hasard à partir de différents cartons et positions de palettes.
2. Démarrer l'application (ou se connecter via USB/Bluetooth si l'appareil photo le prend en charge).
3. Enregistrer les cinq indicateurs du tableau ci-dessus.
4. Marquer n'importe quelle unité avec un SOH inférieur à 95%, un nombre de cycles supérieur à 5 ou un déséquilibre cellulaire supérieur à 50 mV.
5. Contactez votre fournisseur avec les données si vous trouvez des problèmes - avant de les déployer.

Les rapport sur l'état de la batterie¹⁴ avantage

Si vous êtes un intégrateur de systèmes et que vous vendez une solution complète à un client final - une exploitation agricole, un chantier de construction, une municipalité - vous pouvez inclure les données relatives à l'état de la batterie dans le dossier de remise du projet. Vous montrerez ainsi à votre client que chaque unité a été testée et vérifiée avant l'installation. Cela renforce la confiance. Cela justifie votre majoration. Et cela vous distingue de tous les concurrents qui se contentent de monter des caméras sur des poteaux en espérant que tout ira bien.

Chez Loyalty-Secu, mon application affiche les cinq mesures sur un seul écran. Vous n'avez pas besoin d'outils spéciaux ni de formation. Ouvrez l'application, scannez le code QR sur l'appareil photo et les données sur l'état de la batterie s'affichent en quelques secondes. J'ai conçu l'application de cette manière parce que je sais que mes clients B2B ont besoin de rapidité et de simplicité à l'entrepôt - pas de complexité.

Conclusion

Expédiez à 30-40% SoC, utilisez LiFePO4 avec le mode expédition activé, réveillez les batteries avec la lumière du soleil avant de les mettre sous tension, et vérifiez l'état de santé via l'application avant le déploiement.
