Comment puis-je vérifier si une caméra PTZ 40X provenant de Chine dispose d'un véritable zoom optique ou d'une interpolation numérique ?

J'ai vu trop d'acheteurs se faire griller par de fausses déclarations de “zoom 40X” qui s'effondrent sur le chantier. Le problème est réel. Le coût est douloureux.

Pour vérifier la réalité des Zoom optique 40X¹, Je vérifie trois choses : le plage de longueur focale² sur le fiche technique³ (par exemple de 5,6 mm à 224 mm), la taille physique du module de l'objectif à l'intérieur du boîtier, et le netteté de l'image⁴ à pleine puissance de zoom. Si l'un de ces éléments échoue, l'appareil photo utilise interpolation numérique⁵ pour falsifier le numéro.

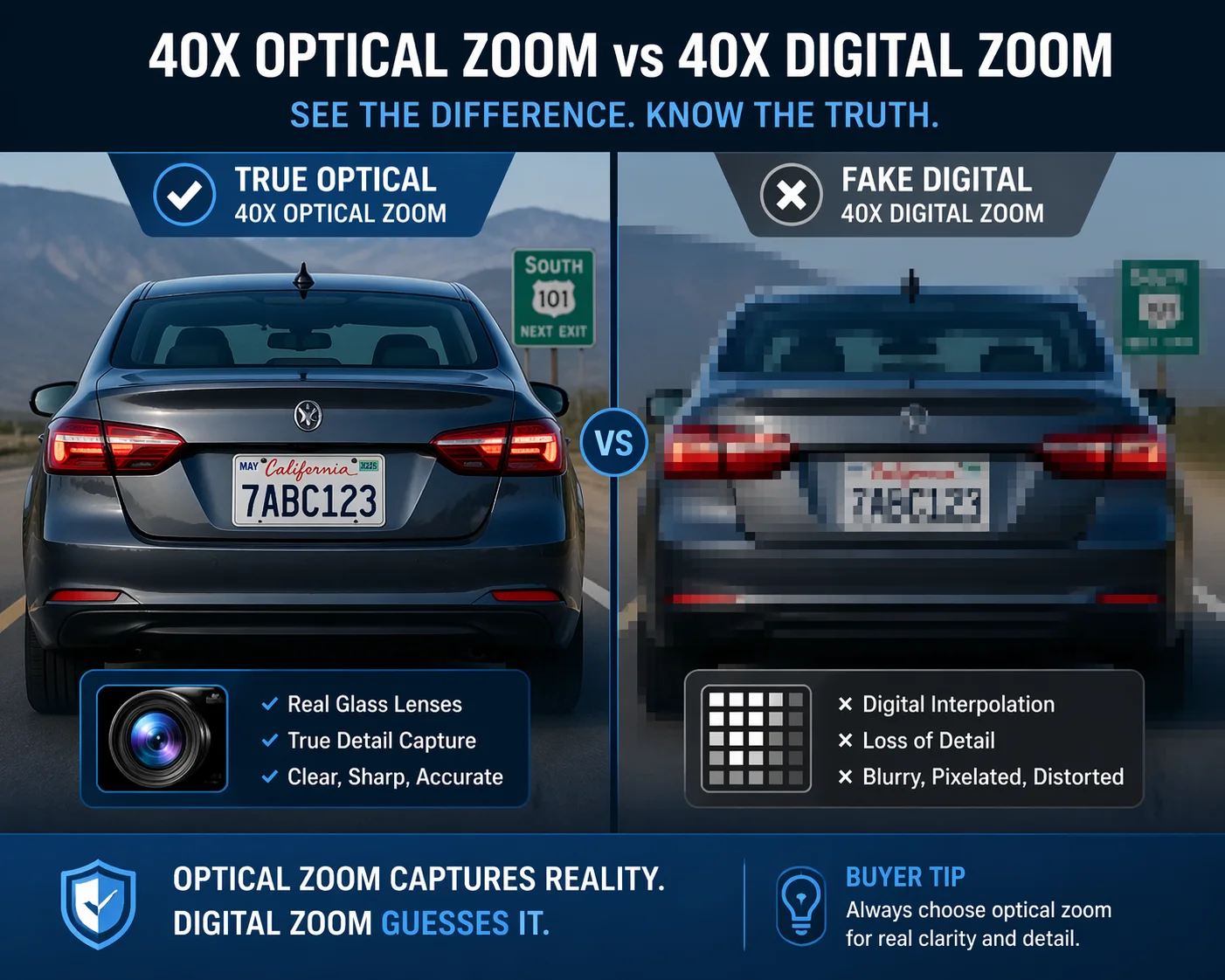

vérifier le zoom optique de la caméra PTZ 40X par rapport à l'interpolation numérique

Ci-dessous, je présente les méthodes exactes que j'utilise pour repérer les fausses spécifications de zoom avant qu'elles ne vous coûtent un projet raté. Chaque section couvre un angle différent. À la fin, vous disposerez d'une liste de contrôle complète pour protéger votre prochain achat.

Comment identifier les fausses allégations de zoom dans la fiche technique d'un fournisseur chinois ?

Je l'ai appris à mes dépens. Une feuille de données d'apparence propre peut cacher les plus gros mensonges. Les chiffres semblent corrects jusqu'à ce que vous sachiez exactement où regarder.

J'identifie les fausses déclarations de zoom en vérifiant si la fiche technique sépare le zoom optique du zoom numérique et énumère une plage de longueur focale spécifique en millimètres. Si la fiche se contente d'indiquer “zoom 40X” sans autre précision, il s'agit toujours d'un signal d'alarme que je n'ignore jamais.

Comment identifier les fausses revendications de zoom Fiche technique d'une caméra PTZ

Les trois chiffres qui comptent

La ligne la plus importante de la fiche technique d'une caméra PTZ est la plage de longueur focale. Une véritable caméra à zoom optique 40X affichera quelque chose comme “5,6 mm-224 mm” ou “4,25 mm-170 mm”. Cela indique que l'objectif passe physiquement d'un grand angle à un téléobjectif étroit. Si vous divisez la longueur focale maximale par la longueur focale minimale, vous obtenez le taux de zoom optique réel. Par exemple, 224 ÷ 5,6 = 40X. Si la fiche technique ne mentionne pas cette ligne, demandez pourquoi.

Recherchez ensuite des entrées distinctes pour le zoom optique et le zoom numérique. Les fabricants honnêtes indiquent les deux. Une fiche technique peut indiquer “zoom optique 40X + zoom numérique 16X”. C'est clair. Mais certains fournisseurs écrivent “zoom 40X” et cachent le fait qu'il s'agit d'un zoom optique 10X combiné à un zoom numérique. Ils multiplient les deux chiffres ou les arrondissent pour que le titre paraisse impressionnant.

Je vérifie également la champ de vision horizontal⁶ aux deux extrémités. Un véritable objectif optique 40X a un grand angle d'environ 55°-65° et un téléobjectif d'environ 1,5°-2°. Si la fiche technique ne mentionne qu'un seul angle ou ignore complètement cette spécification, le fournisseur cache quelque chose.

Liste de contrôle des drapeaux rouges pour les fiches de données

Ce qu'il faut vérifier	Bon signe	Mauvais signe
Plage de longueur focale	Indiqué clairement (par exemple, 5,6 mm-224 mm)	Absence ou imprécision
Zoom optique ou numérique	Séparé en deux lignes	Seul le “zoom total” est affiché
Capteur ou modèle de bloc-caméra7	Nommé (par exemple, série Sony IMX)	Pas de mention du tout
Champ de vision horizontal	Les grands angles et les téléobjectifs sont tous deux répertoriés	Un seul angle ou aucun
Prix par rapport aux modèles de marque similaires	Gamme comparable	Bien moins cher que les caméras 40X connues

L'importance du modèle de bloc photo

Une astuce que j'utilise toujours consiste à demander au fournisseur le modèle de bloc de l'appareil photo. Il s'agit du module interne qui contient le capteur et l'objectif. Les vrais fabricants comme Loyalty-Secu vous donneront immédiatement le modèle exact. Ils vous diront qu'il utilise un capteur Sony Starvis ou une puce similaire de haute qualité. Si le fournisseur élude cette question ou ne parle que de la coque extérieure et de la couleur du boîtier, c'est qu'il y a un problème.

Un véritable module optique 40X est coûteux à construire. Il utilise éléments en verre de précision⁸ et des engrenages métalliques. Si le fournisseur ne peut pas nommer le module, il est probable qu'il utilise un bloc de moindre qualité et qu'il augmente le nombre de zooms par interpolation numérique. Je recommande de vérifier le modèle de l'appareil photo en ligne. De nombreux modules de fabricants de capteurs connus ont des spécifications publiées. Vous pouvez confirmer la portée réelle du zoom optique en quelques minutes.

Puis-je demander une démonstration vidéo en direct pour voir l'objectif se déplacer lors d'un zoom 40X ?

La plupart des acheteurs sautent cette étape. C'est une erreur. Une démonstration en direct révèle des choses qu'aucune fiche technique ne pourra jamais révéler.

Je demande toujours un appel vidéo en direct ou une démonstration enregistrée montrant toute la plage de zoom de 1X à 40X. Pendant la démonstration, j'écoute le son du moteur et j'observe un agrandissement progressif et sans à-coups. Si le zoom saute instantanément et que l'image devient floue, il s'agit d'un appareil numérique et non optique.

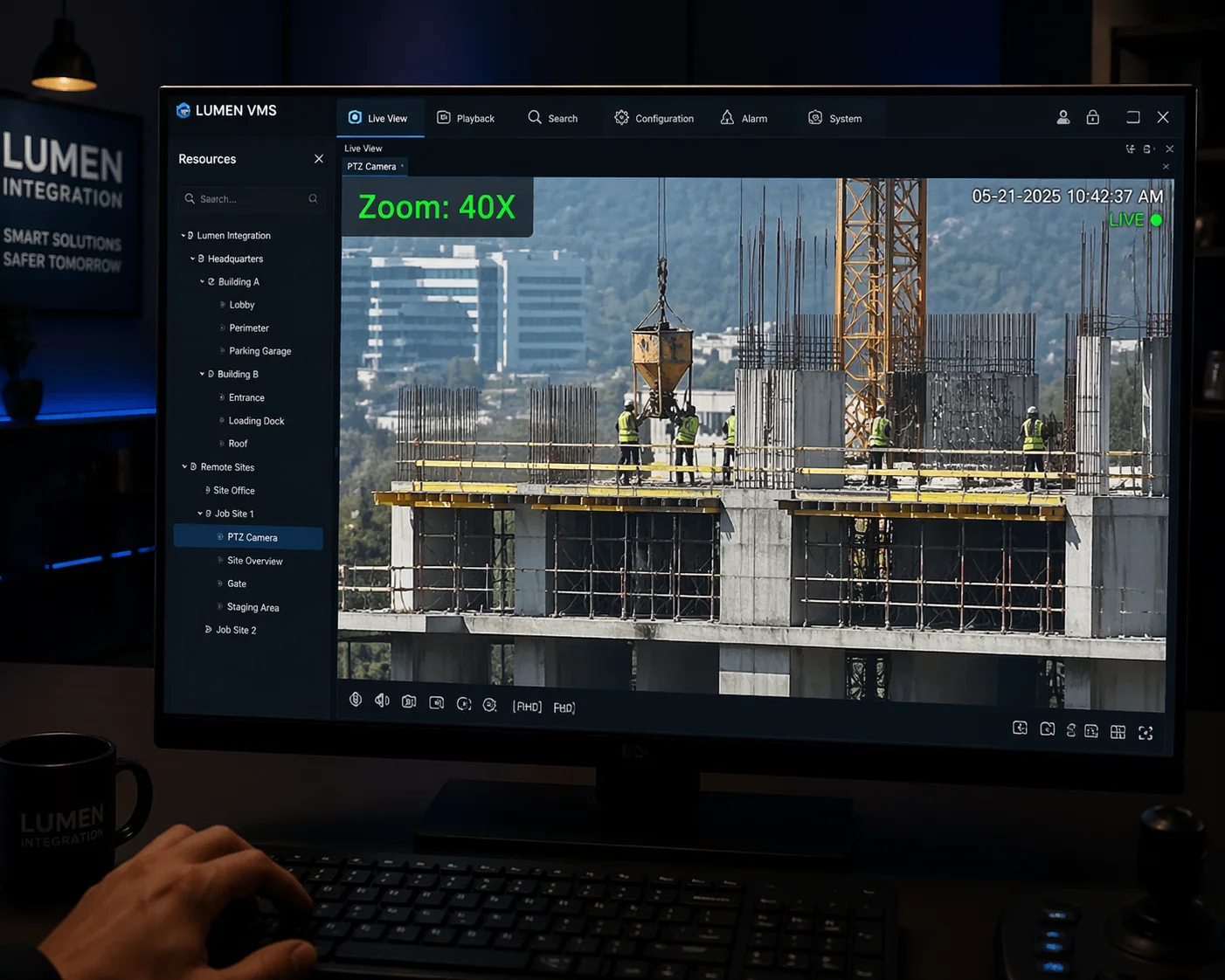

démo vidéo en direct caméra PTZ objectif mobile test de zoom 40X

L'aspect et le son d'un véritable zoom optique 40X

Un véritable zoom optique 40X utilise un moteur pas à pas⁹ pour déplacer des éléments en verre lourds à l'intérieur du boîtier. Cela prend du temps. Lorsque je zoome de 1X à 40X sur un module réel, le processus est doux et progressif. Je peux entendre un léger bourdonnement de moteur sur le canal audio de la caméra ou même à travers le dôme si je me tiens suffisamment près. L'image reste nette pendant toute la durée du déplacement. La mise au point peut s'ajuster brièvement à certains endroits, mais les détails restent clairs tout au long du voyage.

Le zoom numérique se comporte différemment. Le saut se produit presque instantanément. Il n'y a pas de bruit de moteur car aucune vitre n'est en mouvement. L'image semble se rapprocher et, en quelques secondes, je constate l'apparition de bords flous et de blocs de pixels. À 40X en numérique, une plaque d'immatriculation à 500 mètres devient une tache de couleur inutile. À 40X en optique, je peux encore lire clairement les caractères.

Ce qu'il faut demander pendant la démonstration

Voici ce que je dis à chaque acheteur de demander lors d'une démonstration en direct :

• Demandez au fournisseur de zoomer lentement de 1X à 40X tout en gardant le microphone allumé. Écoutez le bourdonnement du moteur.
• Demandez-leur de faire une pause à 10X, 20X et 40X. Comparez la netteté à chaque niveau.
• Demandez-leur de zoomer au-delà de 40X. Si la caméra continue à zoomer au-delà de 40X, tout ce qui se trouve après la limite optique est numérique. Notez le point exact où l'image commence à se dégrader.
• Demandez-leur de montrer le Menu OSD¹⁰ ou l'interface web pendant le zoom. Les caméras True 40X affichent le taux de zoom actuel à l'écran.

L'astuce du menu OSD

C'est une chose que j'ai apprise après avoir testé des caméras pendant des années dans notre établissement. Je contourne le logiciel client et j'accède directement à la page web intégrée de la caméra. Je peux également utiliser les commandes RS485 pour afficher l'écran. Une vraie caméra 40X arrête son compteur de zoom à 40. Si le compteur dépasse 40 et que la qualité de l'image chute brusquement après un certain point - disons après 10X ou 20X - tout ce qui se trouve au-delà de ce point est un remplissage numérique. L'appareil photo s'est raconté tout seul. Il suffisait de savoir où chercher.

Chez Loyalty-Secu, lorsque les clients demandent une démonstration, je leur montre la course complète du zoom avec la superposition de l'OSD. Je veux que l'acheteur voie le compteur de zoom passer de 1 à 40 alors que l'image reste nette. Je n'ai rien à cacher car les optiques sont réelles.

Quels sont les composants matériels spécifiques à vérifier pour confirmer l'existence d'un véritable zoom optique ?

Les spécifications sur le papier sont une chose. Le matériel à l'intérieur de l'appareil photo en dit long. J'ai ouvert suffisamment d'appareils photo au fil des ans pour savoir exactement ce qu'il faut rechercher.

Je vérifie trois éléments matériels : la longueur physique du module de l'objectif (un véritable module 40X mesure au moins 12 à 15 cm de long), le type d'engrenage qui actionne le zoom (métal ou plastique), et la capacité de l'objectif à s'adapter à l'évolution de l'environnement. puce de capteur¹¹ le modèle imprimé sur le circuit imprimé. Ces trois éléments ne peuvent pas être truqués.

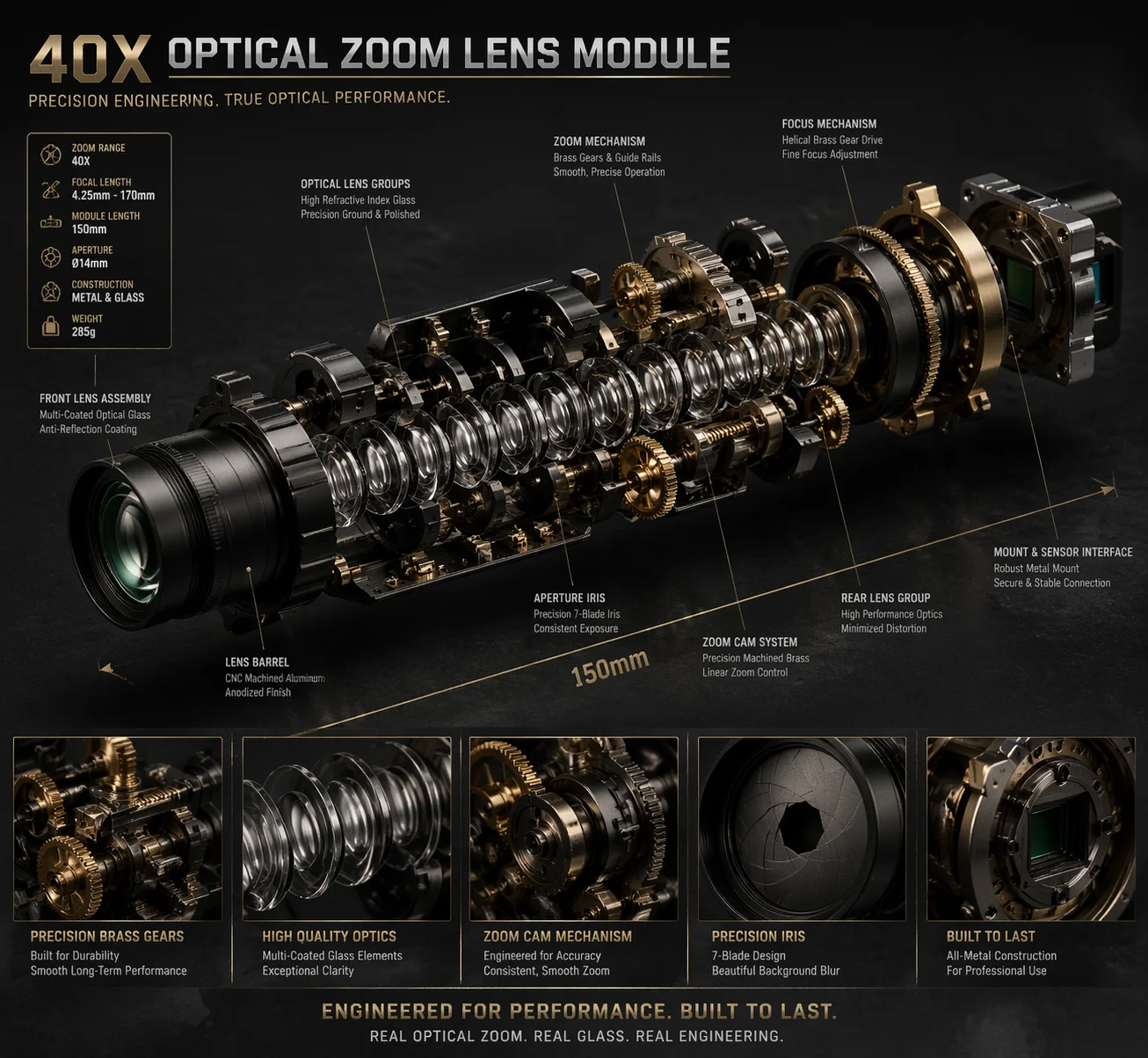

les composants matériels confirment l'existence d'une caméra PTZ à zoom optique réel

La physique d'un module d'objectif 40X

L'optique suit des lois physiques. Aucune astuce marketing n'y change rien. Un objectif à zoom optique 40X a besoin de suffisamment d'éléments en verre et d'une distance de déplacement interne suffisante pour passer d'une longueur focale large (environ 5 mm) à un long téléobjectif (environ 200 mm). Cela nécessite de l'espace à l'intérieur de l'appareil photo. Le module de l'objectif mesurera au moins 12 à 15 centimètres de long. Si le module boîtier de l'appareil photo¹² est très compact et peu profond, il ne peut tout simplement pas contenir un véritable module 40X. Je mesure toujours. Si le dôme n'a que 8 cm de profondeur, il n'y a pas de place pour un verre 40X. La physique élémentaire l'emporte à chaque fois.

Principaux éléments à inspecter

Composant	Ce qu'il faut rechercher	Pourquoi c'est important
Longueur du module de l'objectif	12-15 cm minimum pour 40X	Les modules plus courts ne peuvent pas contenir suffisamment de verre pour un trajet optique complet
Matériau de l'engrenage de zoom	Métal (laiton ou acier)	Les engrenages en plastique s'usent au bout de 6 mois d'utilisation intensive, ce qui provoque dérive de la focalisation13
Puce du capteur	Marque nominative (par exemple, série Sony IMX)	Des capteurs de haute qualité associés à de véritables modules optiques
Nombre d'éléments de l'objectif	Plus de 15 éléments dans plusieurs groupes	Un plus grand nombre d'éléments en verre permet d'augmenter la portée du zoom et correction d'image14
Type de moteur	Moteur pas à pas avec encodeur	Assure un positionnement précis et répétable du zoom

Pourquoi le matériau de l'engrenage détermine-t-il la fiabilité à long terme ?

C'est un point qui échappe complètement à la plupart des acheteurs. Même si un appareil photo dispose aujourd'hui d'un véritable module 40X, certaines usines à bas prix font des économies sur le train d'engrenages. Ils utilisent des engrenages en plastique plutôt qu'en métal. Pendant les premiers mois, l'appareil photo fonctionne bien. Mais après six mois de zooms quotidiens - avant et arrière, des centaines de fois par jour - les engrenages en plastique s'usent. Les dents perdent leur forme. Les éléments de l'objectif ne se placent plus dans la bonne position.

L'appareil photo développe un problème appelé dérive de la mise au point. L'image devient floue à certains niveaux de zoom et ne s'affine jamais complètement. Pour une caméra PTZ montée sur un poteau de 20 mètres sur un chantier éloigné, la dérive de la mise au point signifie que j'ai besoin d'un camion-grue pour descendre la caméra. La location de ce camion peut coûter plus cher que la caméra elle-même. J'ai vu cela arriver à des clients qui avaient choisi l'option la moins chère. Les économies initiales ont disparu du jour au lendemain.

Chez Loyalty-Secu, j'utilise des engrenages métalliques dans nos modules 38X et 40X spécifiquement pour éviter ce problème. Le coût par unité est légèrement plus élevé. Mais le coût total du projet - y compris les locations de camions et les réinstallations évitées - est beaucoup plus faible.

Pourquoi la qualité de l'image de ma caméra PTZ se dégrade-t-elle aux niveaux de zoom maximum ?

Je zoome jusqu'à 40X et l'image devient floue. C'est la principale plainte que j'entends de la part d'acheteurs qui se sont approvisionnés auprès du mauvais fournisseur. Cela signifie généralement une chose.

La qualité de l'image se dégrade au zoom maximum car l'appareil photo passe du zoom optique à l'interpolation numérique à un moment donné de la course du zoom. Le zoom optique permet de conserver la netteté de l'image en ajustant physiquement l'objectif. Le zoom numérique se contente de recadrer et d'agrandir les pixels, ce qui détruit les détails les plus fins.

Dégradation de la qualité de l'image de la caméra PTZ Interpolation numérique du zoom maximum

Comprendre l'écart de qualité

La plupart des caméras hybrides PTZ ont un point spécifique où le zoom optique se termine et le zoom numérique commence. C'est ce que j'appelle le “falaise de qualité¹⁵.” Jusqu'à ce point, l'image est propre et détaillée. Passé ce stade, la qualité baisse rapidement. L'appareil photo ne fait plus qu'agrandir une petite partie de la sortie du capteur. Aucun nouveau détail n'est capturé. Je suis en présence de pixels étirés.

Par exemple, un appareil photo optique 10X et numérique 4X produira de bonnes images jusqu'à 10X. De 10X à 40X (10 × 4 = 40), l'image se dégrade à chaque pas. À 40X, un visage à 300 mètres ressemble à un carré de couleur flou. Cette image est totalement inutile pour le travail de sécurité.

Comment trouver le Cliff de qualité

Niveau de zoom	Véritable caméra optique 40X	10X Optique + Rembourrage numérique
1X-10X	Netteté, détails complets	Netteté, détails complets
10X-20X	Netteté, détails complets	Début de douceur perceptible
20X-30X	Nette, légère brume atmosphérique possible	Forte pixellisation, bords irréguliers
30X-40X	Toujours net dans de bonnes conditions	L'image est inutilisable pour l'identification

Le coût réel de la crise de la qualité

D'après mon expérience, la falaise de qualité n'est pas seulement un problème technique. Il s'agit d'un risque commercial qui peut mettre fin à un projet. Lorsqu'un intégrateur de systèmes installe des caméras dans le cadre d'un contrat avec le gouvernement, il y a toujours un test d'acceptation à la fin. Le client zoome au maximum et vérifie s'il peut identifier les cibles à la distance requise. Si l'image s'effondre à 20X parce que les 20X restants sont du remplissage numérique, le projet échoue à l'acceptation. L'intégrateur s'expose à des pénalités. Parfois, il perd l'intégralité du contrat et sa réputation avec.

J'ai travaillé avec des clients qui se sont adressés à Loyalty-Secu après avoir vécu exactement ce scénario. Ils avaient acheté des caméras “40X” bon marché auprès d'un fournisseur sans nom afin d'économiser de l'argent au départ. Le projet a échoué à l'inspection. Ils ont dû remplacer chaque caméra sur chaque poteau. Le coût total - y compris la location de grues, les nouvelles heures de travail, l'expédition des unités de remplacement et le nouveau matériel lui-même - était trois fois supérieur à ce qu'ils auraient dépensé en achetant de vraies caméras optiques 40X dès le départ.

C'est pourquoi je dis toujours aux acheteurs : vérifiez le zoom avant de vous engager. Demandez la plage de longueur focale. Demandez le modèle de l'appareil photo. Demandez une démonstration en direct avec l'affichage OSD montrant le compteur de zoom. Ouvrez la caméra et mesurez le module de l'objectif si vous le pouvez. Si le prix d'une caméra 40X vous semble trop beau pour être vrai, c'est très certainement le cas. La caméra la moins chère devient toujours la plus chère lorsque le projet échoue.

Conclusion

Vérifiez la longueur focale, inspectez le matériel et testez la netteté de l'image en plein zoom. Ces trois étapes vous protègent à chaque fois des fausses allégations de 40X et des échecs coûteux du projet.
