J'ai vu trop de caméras PTZ tomber en panne sur le terrain — non pas à cause de l'électronique, mais à cause d'un seul joint qui s'est fissuré après deux étés au soleil.
Oui, les caméras PTZ haut de gamme utilisent une conception à double joint à la jonction base-boîtier. Cette configuration place deux joints séparés — un joint anti-poussière extérieur et un joint torique intérieur — pour créer une barrière redondante qui protège les composants internes de l'humidité, de la poussière et des changements de pression dans les environnements extérieurs difficiles.

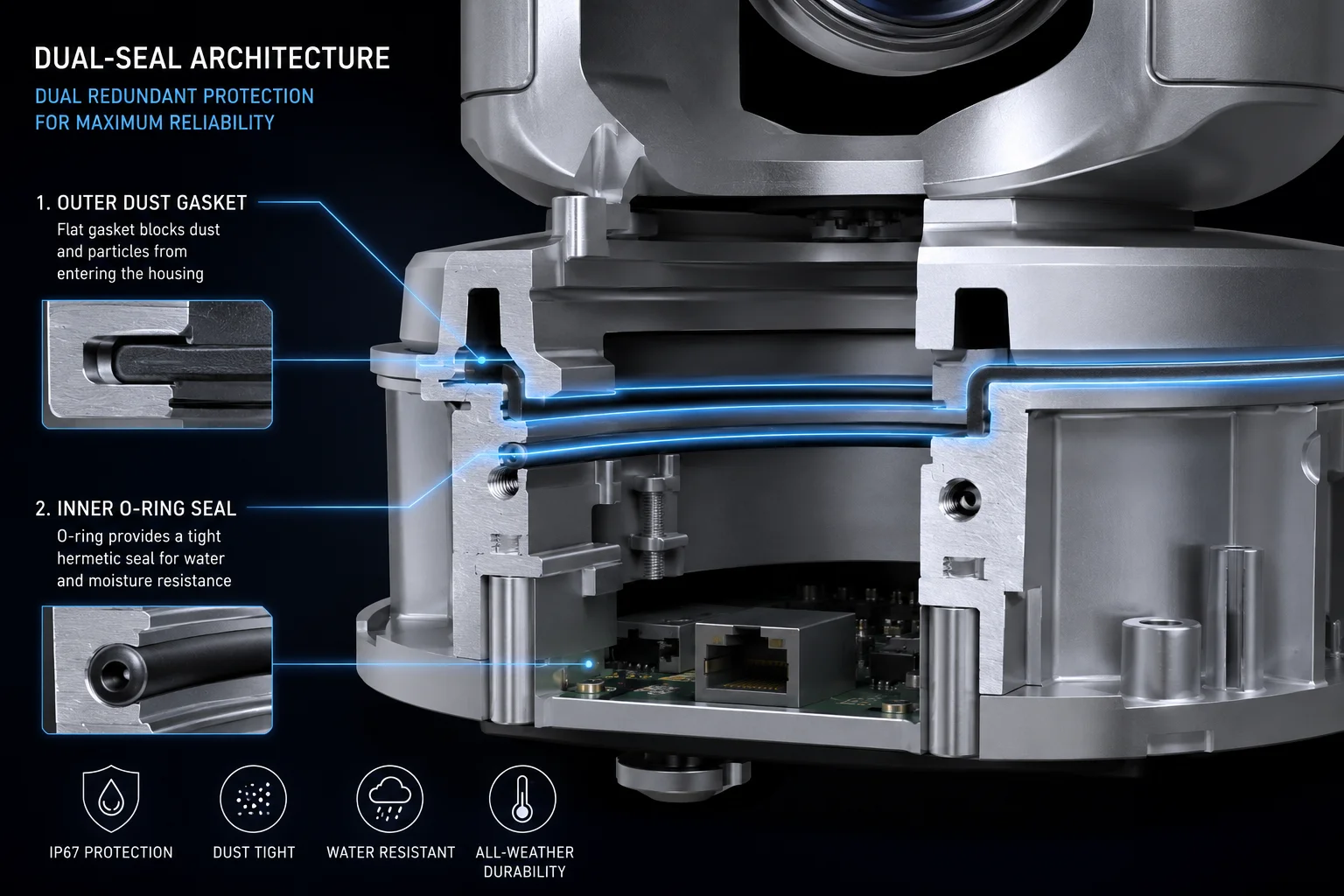

Jonction de boîtier de base de caméra PTZ avec conception à double joint
Ci-dessous, j'expliquerai exactement comment cette architecture à double joint fonctionne sous la pluie, les vibrations, la pression et lors de la maintenance sur le terrain. Si vous vous approvisionnez en caméras PTZ pour des sites hors réseau ou industriels, c'est le détail structurel qui sépare le matériel fiable des cauchemars de garantie.
Table des matières
Comment la rainure à double étanchéité crée-t-elle une barrière redondante contre la pluie à haute pression ?
J'ai testé des unités dans des conditions de tempête simulées. Un seul joint peut tenir un an. Mais quand les UV et la chaleur le dégradent2, l'eau trouve un moyen d'entrer — à chaque fois.
La rainure à double étanchéité offre une redondance en plaçant deux barrières indépendantes en série. Si la pluie à haute pression force l'eau à passer le joint plat extérieur3, la le joint torique comprimé intérieur4 le bloque complètement. Cela signifie qu'aucun point de défaillance unique ne peut compromettre la classification IP66 ou IP675.

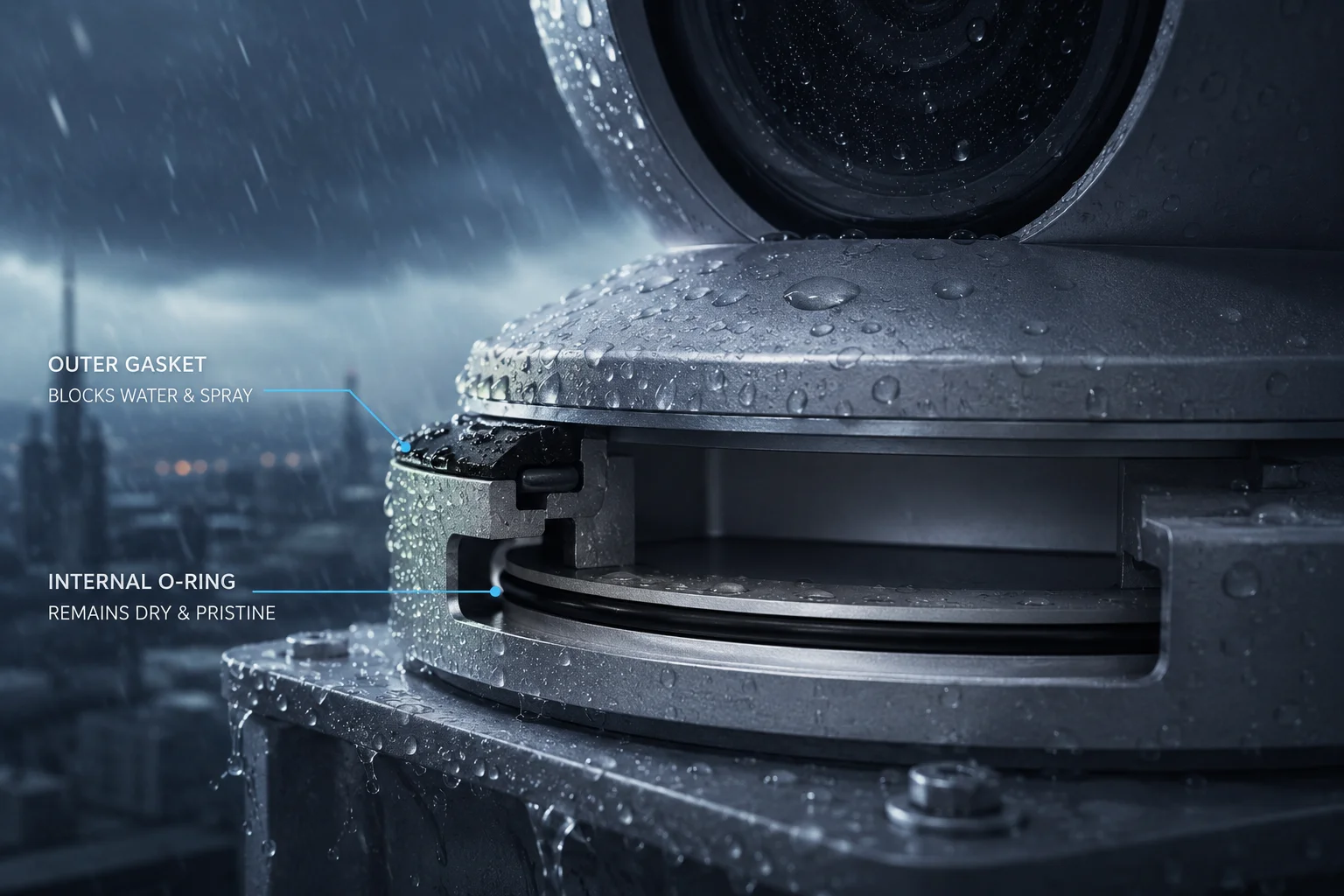

Rainure à double étanchéité barrière redondante protection contre la pluie caméra PTZ
Comment les deux joints fonctionnent ensemble
Pensez-y comme à deux portes dans un sas. Le joint extérieur gère la majeure partie du travail. Le joint intérieur gère ce qui passe.
Les joint d'étanchéité extérieur est un joint plat et épaissi. Il repose sur la surface de contact la plus externe de la base. Lorsque vous serrez les boulons de montage, ce joint se comprime uniformément contre le bord du boîtier. Sa tâche est simple : bloquer les projections d'eau directes, le sable, les insectes et les débris. Dans la plupart des cas de pluie, ce joint seul empêche plus de 95 % de l'eau d'atteindre l'intérieur.
Les joint d'étanchéité intérieur est un joint torique à haute compression. Il repose dans une rainure usinée plus profondément à l'intérieur de la jonction. Cette rainure est découpée avec précision de sorte que le joint torique soit comprimé selon un rapport spécifique — généralement entre 15 % et 25 % de son diamètre de section transversale. Cette compression crée une barrière étanche aux gaz.
Pourquoi la redondance est importante lors de fortes tempêtes
Au Texas, en Floride ou en Europe côtière, la pluie ne tombe pas doucement. La pluie entraînée par le vent frappe sous des angles. Elle trouve des interstices. Elle s'accumule dans les crevasses. Un seul joint dans ces conditions est confronté à :
- Pression directe du jet d'eau (jusqu'à 100 kPa dans les tests IP66)
- Action capillaire6 aspiration d'eau dans les micro-interstices
- Cyclage thermique7 qui fait rétrécir et dilater le boîtier quotidiennement
Avec deux joints, même si le joint extérieur développe une micro-fissure après 3 ans d'exposition aux UV, le joint torique intérieur reste intact par le soleil et conserve son étanchéité. L'espace entre les deux joints agit comme une zone tampon — l'eau qui passe la première barrière n'a nulle part où aller, sauf s'accumuler dans un canal peu profond qui n'atteint jamais le second joint.
Sélection des matériaux pour chaque couche
| Couche d'étanchéité | Matériau | Fonction | Durée de vie |
|---|---|---|---|
| Joint extérieur | EPDM plat épaissi | Bloque les éclaboussures d'eau, la poussière, les insectes | 5-7 ans en extérieur |
| Joint torique intérieur | VMQ (Silicone)8 ou EPDM | Barrière d'humidité étanche aux gaz | 8-10 ans (protégé contre les UV) |
| Surface rainurée | Aluminium anodisé | Empêche la corrosion au contact du joint | 15+ ans |
Le problème de “l'effet siphon”
Voici quelque chose auquel la plupart des acheteurs ne pensent pas. La nuit, le boîtier de la caméra refroidit. L'air à l'intérieur se contracte. Cela crée un léger vide - un effet de siphon. S'il n'y a qu'un seul joint et qu'il présente même une minuscule fissure, ce vide aspire l'air humide vers l'intérieur. Le matin, de la condensation se forme sur le dôme en verre. La conception à double joint élimine cela car le joint torique intérieur maintient l'étanchéité aux gaz quelle que soit la variation de pression.
La conception à double joint aide-t-elle à dissiper les vibrations des moteurs à haute vitesse de la PTZ ?
J'ai eu un client qui a retourné un lot de caméras. Les joints semblaient visuellement intacts. Mais les vibrations du moteur de panoramique avaient lentement fait sortir le joint unique de son logement en six mois.
Oui, la conception à double joint absorbe et isole les vibrations du moteur. Les deux joints élastomères agissent comme des couches d'amortissement entre la base métallique et le boîtier, empêchant les vibrations de résonance de desserrer la connexion mécanique ou de dégrader la compression du joint au fil du temps.

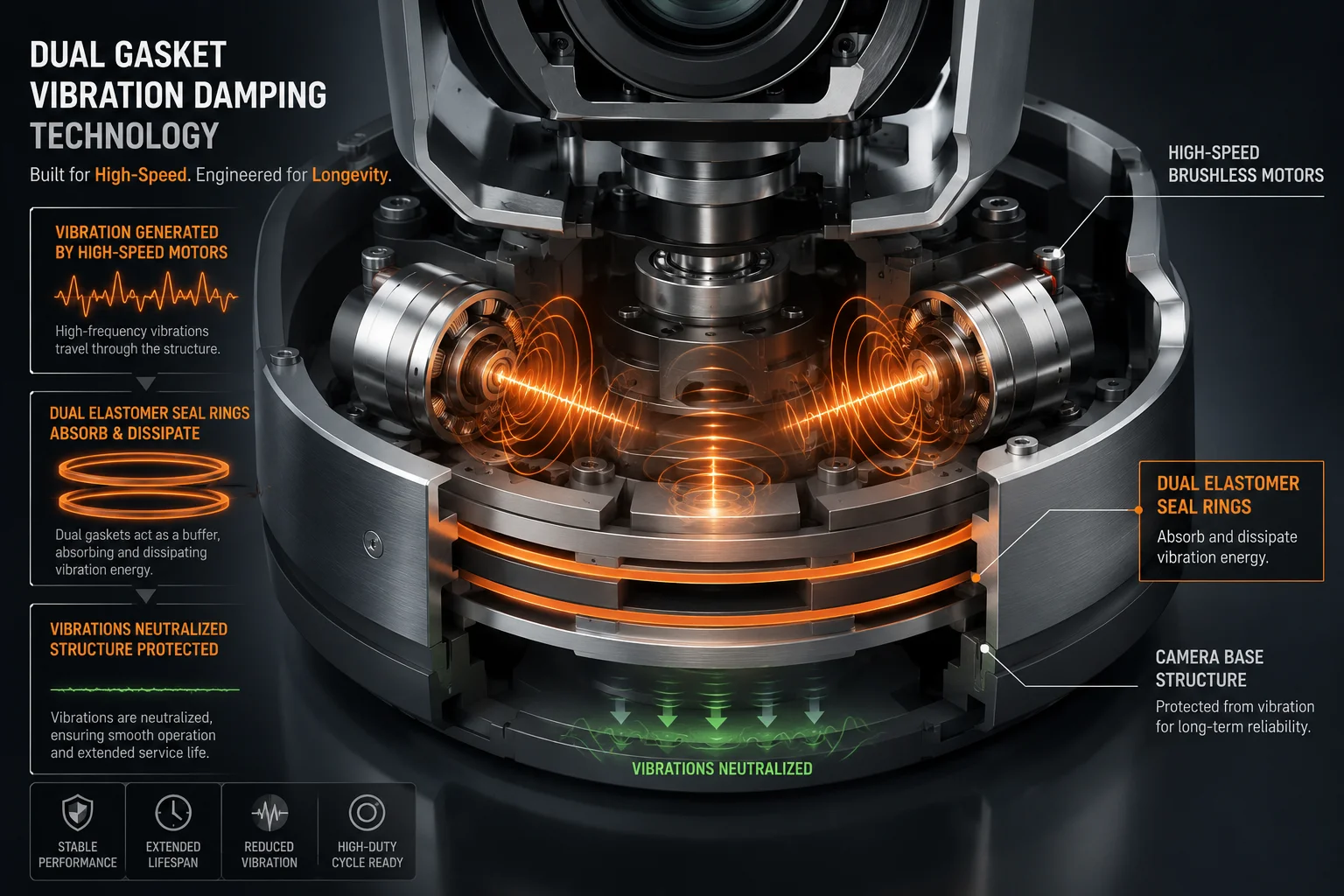

Boîtier de base de moteur PTZ amortissant les vibrations à double joint
Pourquoi les moteurs PTZ créent un problème de joint
Une caméra PTZ n'est pas statique. Le moteur de panoramique fait tourner le boîtier. Le moteur d'inclinaison déplace le module caméra. Les tours préréglés à haute vitesse peuvent se cycler des dizaines de fois par heure. Chaque mouvement crée des micro-vibrations qui se propagent à travers la structure métallique.
Ces vibrations sont faibles - vous ne pouvez pas les sentir à la main. Mais sur des milliers de cycles par jour, elles font deux choses :
- Elles provoquent un “grippage” - de minuscules mouvements d'avant en arrière à la surface de contact entre le joint et le métal
- Elles créent des fréquences de résonance qui peuvent s'amplifier à certaines vitesses de moteur
Un seul joint dans cet environnement perd lentement sa compression. Le caoutchouc se fatigue. Il s'aplatit de façon permanente. Après 6 à 12 mois, la pression du joint tombe en dessous du seuil requis pour l'IP66.
Comment deux joints résolvent ce problème
Avec deux joints à des positions différentes et des niveaux de compression différents, l'énergie vibratoire est absorbée par étapes :
- Les joint extérieur (plus souple, plus épais) absorbe les vibrations à basse fréquence de la rotation panoramique
- Les joint torique intérieur (plus dur, compression plus élevée) résiste aux vibrations à haute fréquence des impulsions pas à pas du moteur d'inclinaison
Parce qu'ils se trouvent à différentes distances radiales de l'axe de rotation, ils ne résonnent pas à la même fréquence. Cela brise le chemin de vibration et empêche l'amplification harmonique.
Duromètre et résistance aux vibrations
| Joint d'étanchéité | Dureté Shore A | Rôle dans les vibrations | Résistance à la déformation permanente |
|---|---|---|---|
| Joint extérieur | 40-50A (souple) | Absorbe les vibrations de panoramique à basse fréquence | Modéré — remplacé aux intervalles d'entretien |
| Joint torique intérieur | 60-70A (ferme) | Résiste aux impulsions d'inclinaison à haute fréquence | Élevé — conserve sa forme pendant plus de 8 ans |
Impact réel sur la longévité du moteur
L'effet d'amortissement ne consiste pas seulement à empêcher l'eau de pénétrer. Il réduit également les contraintes mécaniques sur les supports de moteur eux-mêmes. Lorsque les vibrations se réfléchissent sur un joint rigide, elles reviennent aux roulements du moteur. Avec deux couches d'élastomère absorbant cette énergie, les moteurs fonctionnent plus silencieusement et durent plus longtemps. J'ai vu cela ajouter 2 à 3 ans à la durée de vie du moteur dans des déploiements à cycle de service élevé comme la surveillance du trafic ou la patrouille périmétrique.
L'espace entre les deux joints est-il ventilé pour éviter “l'accumulation de pression” pendant l'assemblage ?
J'ai appris cela à mes dépens sur un prototype précoce. Nous avons scellé le tout parfaitement — trop parfaitement. L'air emprisonné entre les joints s'est dilaté sous la chaleur de l'après-midi et a expulsé le joint extérieur de sa rainure.
Oui, l'espace inter-joint est généralement ventilé par une membrane respirante Gore-Tex9 ou un micro-canal. Cela empêche l'air emprisonné de se dilater sous l'effet de la chaleur et de perturber l'intégrité du joint, tout en bloquant l'entrée d'eau liquide et de poussière dans le boîtier.

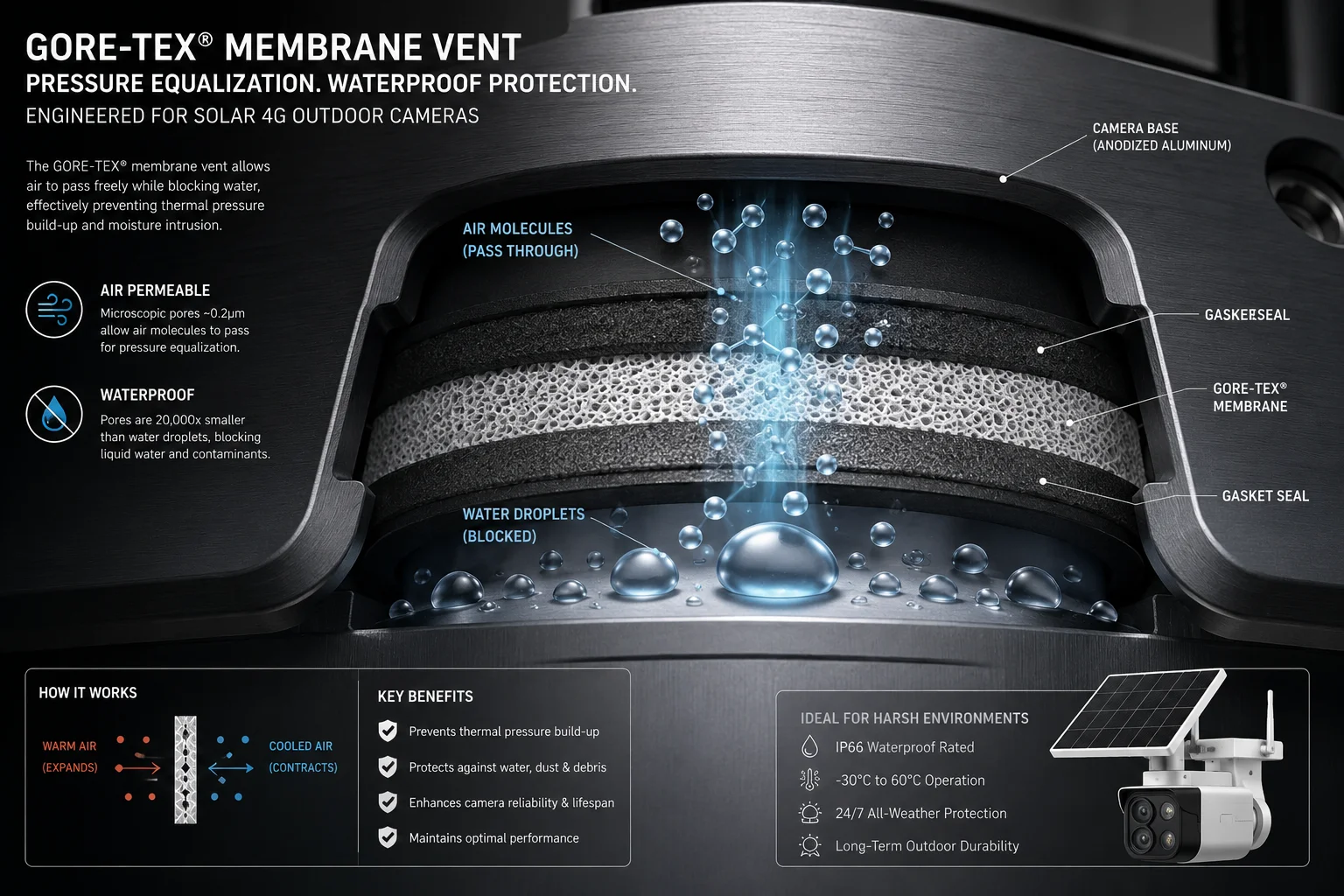

Évent de pression membrane Gore-Tex entre joints doubles caméra PTZ
Le problème de l'air emprisonné
Lorsque vous assemblez une jonction à double joint, vous créez une petite chambre scellée entre les deux joints. Cette chambre contient de l'air à la température et à la pression qui existaient lors de l'assemblage — généralement une usine à 25°C.
Expédiez maintenant cette caméra sur un chantier en Arizona. La surface du boîtier atteint 70°C en plein soleil. Cet air emprisonné se dilate. La pression augmente. N'ayant nulle part où aller, il pousse vers l'extérieur contre le joint extérieur et vers l'intérieur contre le joint torique intérieur. Au fil des cycles thermiques répétés, cette pression cyclique fatigue les deux joints.
Comment fonctionne l'évent
La solution est un chemin de respiration contrôlé. Il existe deux approches courantes :
Option 1 : Évent à membrane Gore-Tex
Un petit disque (généralement 5-8 mm de diamètre) de membrane PTFE expansé est installé sur la paroi du boîtier près de la zone inter-joints. Cette membrane a des pores d'une taille de 0,1 à 0,2 micron. Les molécules d'air passent librement. Les gouttelettes d'eau (la plus petite goutte de pluie mesure environ 200 microns) ne le peuvent pas.
Option 2 : Micro-canal dans la rainure du joint
Certaines conceptions usinent un minuscule canal (0,3 mm de large) dans la rainure entre les deux sièges de joint. Ce canal se connecte à l'extérieur par un chemin labyrinthique10 — une série de virages à angle droit qui permettent un lent échange d'air mais bloquent l'intrusion d'eau par des effets de tension superficielle.
Pourquoi c'est important pour les systèmes PTZ solaires 4G
Dans les caméras PTZ solaires hors réseau, l'électronique génère de la chaleur pendant les rafales de transmission 4G. Un téléchargement vidéo de 10 secondes peut faire grimper la température interne de 5 à 8°C. Sans évent, cela crée des impulsions de pression rapides à l'intérieur du boîtier. La membrane respirante lisse ces impulsions, maintenant les deux joints sous une compression constante et prévisible.
Considérations d'assemblage
Pour les installateurs, cet évent facilite également l'assemblage. Sans lui, presser le boîtier sur la base comprime l'air emprisonné, créant une contre-pression qui s'oppose aux boulons de montage. Avec l'évent, l'air s'échappe en douceur pendant l'assemblage, et les boulons se mettent en place uniformément sans résistance pneumatique.
Spécifications de performance de l'évent
| Paramètres | Membrane Gore-Tex | Micro-canal |
|---|---|---|
| Débit d'air | 500-2000 ml/min | 50-200 ml/min |
| Pression d'entrée d'eau | >1 bar (bloque la pluie) | >0.5 bar (bloque les éclaboussures) |
| Blocage de la poussière | >99.9% à 0.1μm | >95% à 5μm |
| Meilleur pour | Environnements à haute température | Conceptions sensibles aux coûts |
Cette conception permettra-t-elle une maintenance plus facile sur site sans compromettre la classification IP67 ?
J'ai parlé à des intégrateurs qui évitent certaines marques de caméras car l'ouverture du boîtier pour un remplacement de carte SIM signifie détruire le joint — puis espérer que le joint de remplacement tienne.
Oui, la conception à double joint simplifie la maintenance sur le terrain. Parce que le joint torique intérieur repose dans une rainure protégée et se dégrade rarement, les techniciens peuvent ouvrir le boîtier extérieur, remplacer le joint extérieur si nécessaire, et refermer l'unité sans toucher au joint intérieur critique — préservant ainsi l'indice IP67.

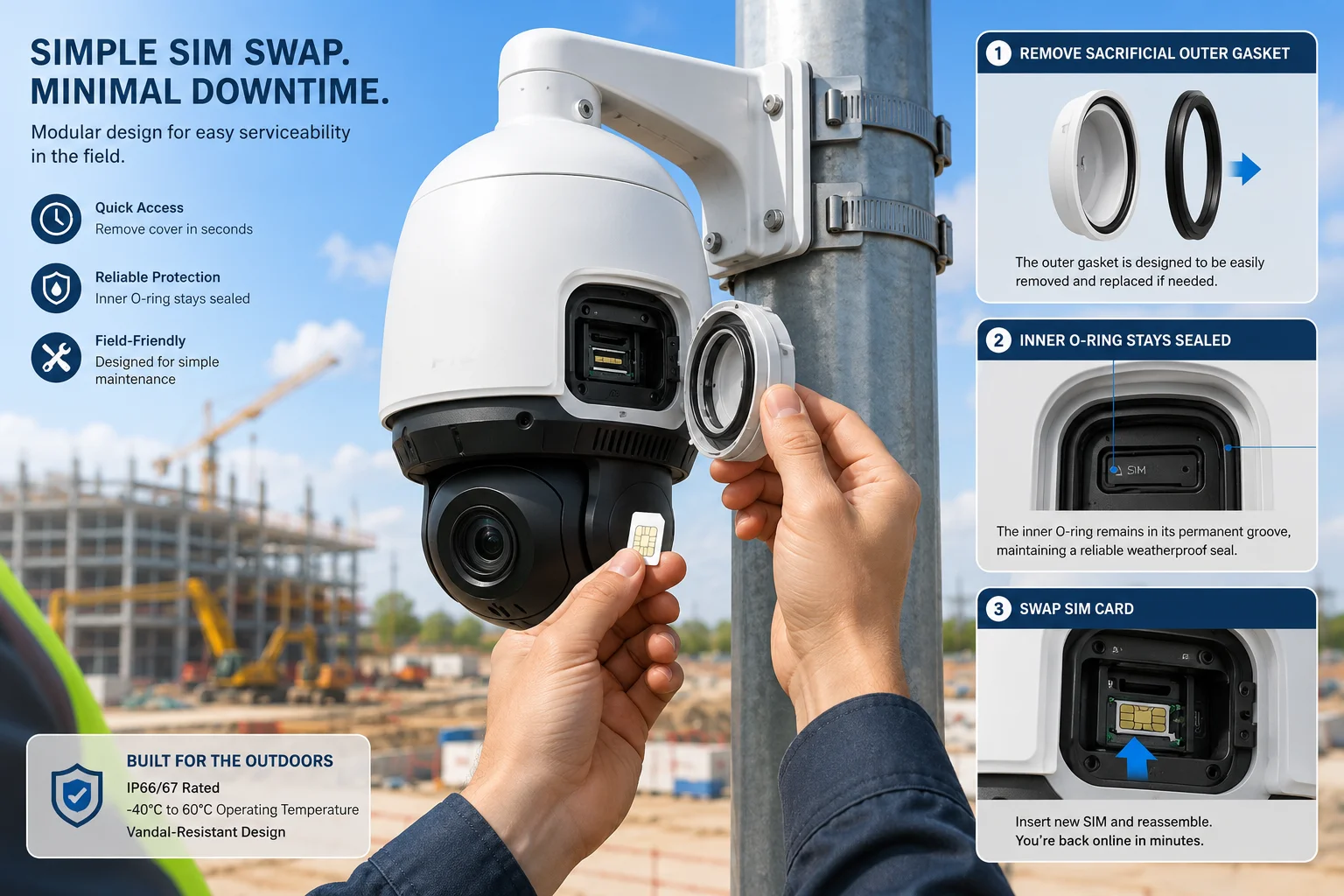

Maintenance sur site double joint caméra PTZ IP67 service sur le terrain
La réalité de la maintenance pour les sites distants
David, vous connaissez ce scénario. Une caméra est montée sur un poteau de 6 mètres sur un chantier de construction à 65 km de la ville la plus proche. La carte SIM 4G doit être remplacée. Ou la carte SD est pleine. Ou une mise à jour du firmware nécessite un accès physique.
Avec une conception à joint unique, l'ouverture du boîtier implique :
- Retirer le joint (qui se déchire ou se déforme souvent)
- Nettoyer la rainure
- Installer un nouveau joint d'un kit de maintenance
- Reterrer tous les boulons selon les spécifications exactes
- En espérant que le nouveau joint s'ajuste correctement sans test de pression
Cela représente 30 à 45 minutes de travail minutieux sur une échelle. Une erreur et la caméra fuit à la prochaine pluie.
Comment les doubles joints modifient le flux de travail
Avec l'architecture à double joint, le chemin de maintenance est différent :
- Le joint extérieur est conçu comme un joint “sacrificiel” — facile à retirer et à remplacer
- Le joint torique intérieur reste en place dans sa rainure de façon permanente — vous ne le touchez jamais
- Même avec le joint extérieur retiré, le joint torique intérieur seul offre une protection temporaire de niveau IP65
- Après la maintenance, vous placez un nouveau joint extérieur et serrez les boulons
Cela prend 10 à 15 minutes. Le joint critique (le joint torique intérieur) n'a jamais été dérangé. La classification IP67 dépend principalement de ce joint intérieur, elle reste donc valide.
Séquence de couple pour le remontage
C'est important. Lorsque vous remontez la base après la maintenance :
- Utilisez un schéma en croix (en étoile) lors du serrage des boulons
- Serrez en trois étapes : serré à la main, puis couple de 50%, puis couple complet
- Cela assure une compression uniforme sur les deux joints
- Un serrage inégal crée un côté haute pression et un côté basse pression — le côté bas fuit
Graisse de silicone : le meilleur ami du technicien de terrain
Pour les sites côtiers ou à forte humidité, je recommande d'appliquer une fine couche de graisse de silicone11 (Dow Corning 111 ou équivalent) sur la surface de contact du joint extérieur lors du remontage. Cela fait trois choses :
- Comble les imperfections microscopiques de surface dans le métal
- Empêche le joint de coller à l'aluminium avec le temps (facilite le prochain démontage)
- Ajoute une couche hydrophobe qui repousse l'eau au niveau de la face d'étanchéité
Ce qu'il ne faut pas faire
N'utilisez jamais de lubrifiants à base de pétrole sur les joints EPDM ou en silicone. Ils font gonfler le caoutchouc et détruisent la déformation permanente en quelques semaines. Utilisez uniquement de la graisse à base de silicone.
Conclusion
La conception à double joint à la jonction de la base et du boîtier n'est pas une caractéristique de luxe — c'est la base structurelle qui rend le déploiement extérieur à long terme des caméras PTZ fiable, maintenable et véritablement résistant aux intempéries.
