J'ai vu de nombreux systèmes extérieurs échouer parce qu'un minuscule passage d'eau a été ignoré. Je ne laisse pas un petit espace de câble se transformer en une facture de réparation coûteuse.
Presse-étoupes métalliques1 arrêtent l'humidité en serrant fortement la gaine du câble, en scellant le point d'entrée et en coupant les minuscules espaces dont la capillarité a besoin. Un bon presse-étoupe ajoute également une décharge de traction et maintient le joint stable dans le temps.

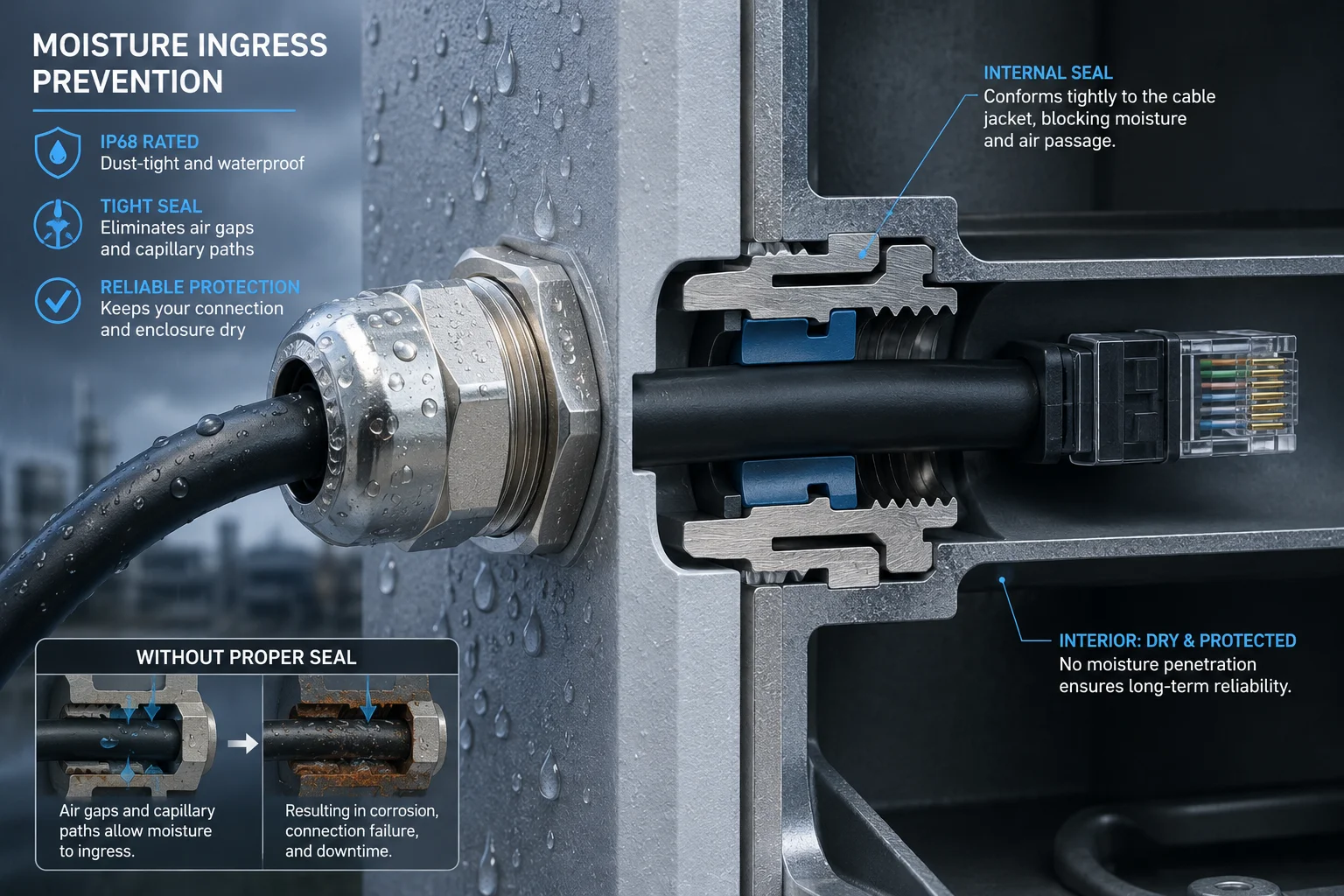

prévention de l'infiltration d'humidité par presse-étoupe métallique
Je considère toujours l'entrée de câble comme un système, pas comme une pièce unique. Le presse-étoupe, l'insert en caoutchouc, la taille du câble, le couple d'installation et le boîtier fonctionnent tous ensemble. Si une pièce est défectueuse, l'eau peut toujours s'infiltrer.
Table des matières
Le presse-étoupe est-il en laiton nickelé pour résister à la corrosion et assurer une étanchéité parfaite ?
J'ai appris que le corps métallique est aussi important que le joint à l'intérieur. Si le corps rouille ou se desserre, je perds à la fois la protection et la confiance.
A Laiton nickelé3 le presse-étoupe aide à résister à la corrosion, à maintenir la résistance du filetage et à conserver une force de serrage stable. Le corps métallique lui-même n'arrête pas l'eau, mais il soutient le joint pour que le presse-étoupe reste serré longtemps.

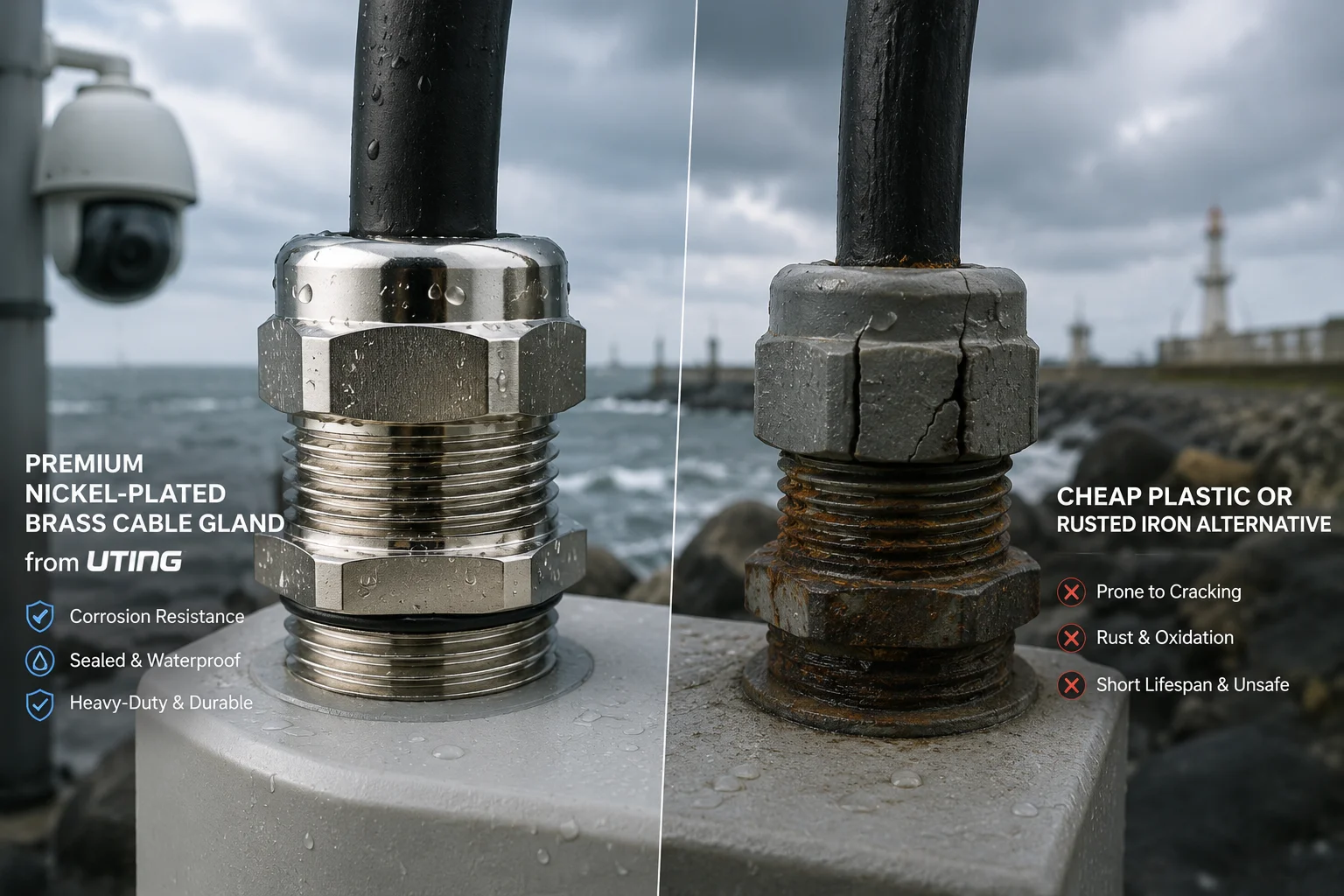

résistance à la corrosion des presse-étoupes en laiton nickelé
Je porte une attention particulière au matériau du corps car les sites extérieurs et marins punissent rapidement le matériel fragile. Le laiton me donne une bonne résistance du filetage10, et le nickelage ajoute une couche extérieure plus dure qui combat la corrosion. C'est important lorsque j'installe des équipements à proximité de la pluie, de l'air salin, de la poussière ou de vapeurs chimiques. Si les filetages se corrodent, le presse-étoupe peut ne plus se serrer de la même manière. Cela crée un point faible. Je ne veux pas que le joint dépende uniquement de la chance.
Pourquoi le corps métallique est important
Je considère le corps du presse-étoupe comme le cadre qui maintient l'ensemble du joint en place. L'insert en caoutchouc assure l'étanchéité directe, mais le corps métallique lui applique une pression. Cette pression doit rester constante pendant des mois ou des années. Si le corps se déforme, s'use ou se corrode, la force de serrage11 gouttes. Ensuite, de minuscules interstices peuvent s'ouvrir à l'entrée du câble. Action capillaire2 n'a besoin que d'un passage étroit, ainsi même un petit interstice peut devenir un chemin pour l'eau.
Laiton nickelé versus plastique
| Fonctionnalité | Laiton nickelé | Plastique |
|---|---|---|
| Résistance du filetage | Haut | Plus bas |
| Résistance à la corrosion | Bon | Bon au début, mais peut vieillir plus vite |
| Stabilité de serrage à long terme | Fort | Peut s'affaiblir avec la chaleur et les UV |
| Meilleur cas d'utilisation | Utilisation extérieure industrielle | Utilisation intérieure légère |
Je recommande souvent le laiton lorsque le site nécessite une longue durée de vie et moins de visites de maintenance. C'est particulièrement vrai pour mes types de clients, car ils veulent réduire les réparations sur le terrain. Quelques dollars économisés sur un presse-étoupe bon marché peuvent coûter beaucoup plus cher plus tard. J'ai vu cette leçon de nombreuses fois dans des projets réels.
Pourquoi cela est important pour les systèmes PTZ
Mes Systèmes de caméras PTZ4 sont souvent installés dans des endroits difficiles. Ils peuvent être exposés à la pluie, au soleil, aux vibrations et aux variations de température. Si le corps du presse-étoupe ne peut pas conserver sa forme, le joint bouge avec lui. C'est mauvais pour un point d'entrée fixe comme le câble de queue d'une caméra. Je veux que le presse-étoupe maintienne une pression constante afin que l'insert en caoutchouc puisse faire son travail chaque jour. Pour moi, le laiton nickelé n'est pas seulement un choix de matériau. C'est une partie du plan de fiabilité.
Comment le passe-fil interne en caoutchouc empêche-t-il l'eau de ‘migrer8‘ à travers la gaine extérieure du câble ?
Je considère l'insert en caoutchouc comme la véritable barrière. Le corps métallique le soutient, mais c'est l'insert qui agrippe le câble et bloque le passage.
L'interne passe-fil en caoutchouc7 empêche la mèche en comprimant autour de la gaine du câble et en fermant les minuscules espaces où l'eau pourrait circuler. Il brise également le canal continu dont l'action capillaire a besoin, de sorte que l'humidité ne peut pas se déplacer vers l'intérieur le long de la surface du câble.

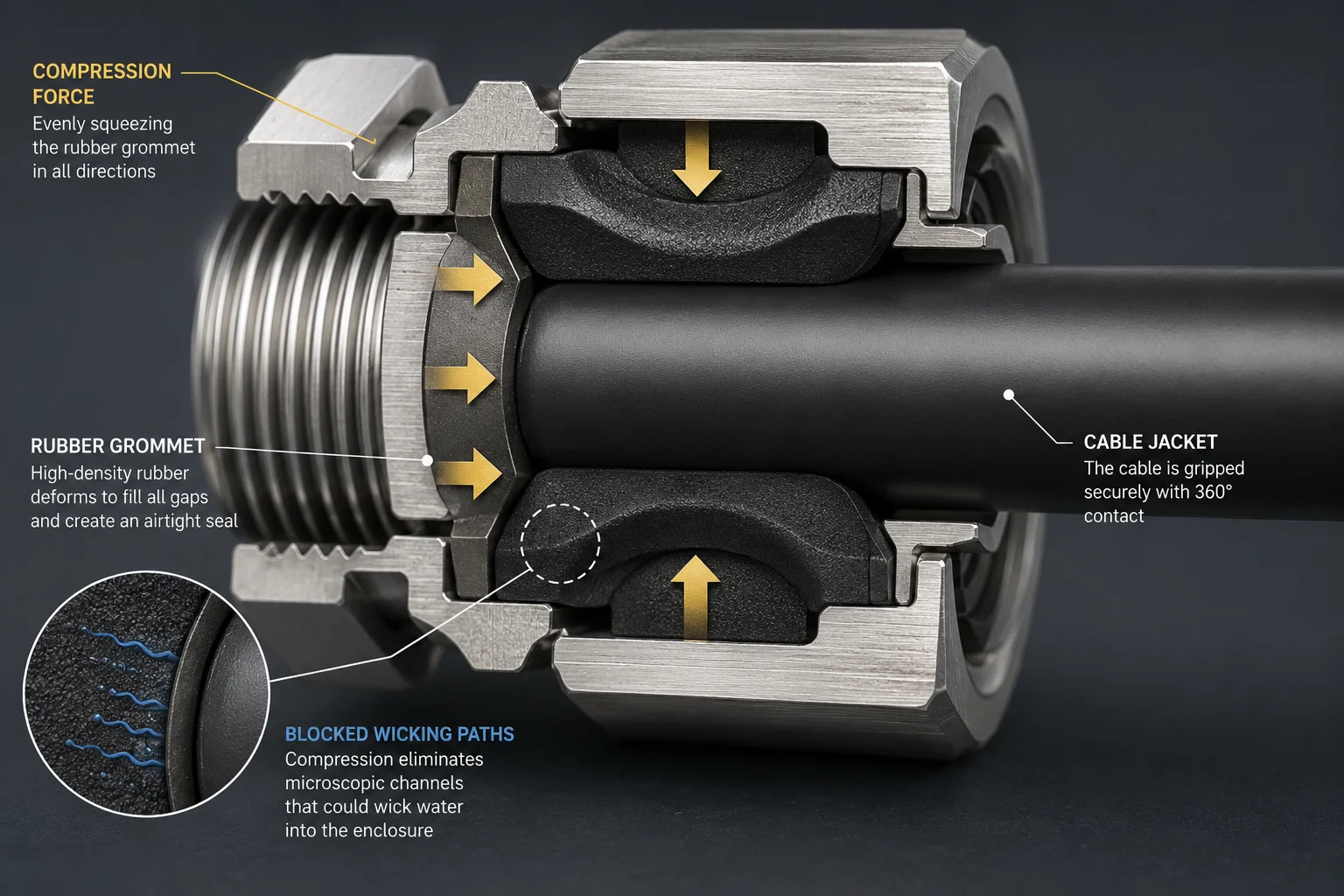

étanchéité de câble par passe-fil en caoutchouc interne
Je me concentre sur cette partie car beaucoup de gens pensent qu'une presse étoupe qui semble serrée suffit. Ce n'est pas le cas. L'eau peut se déplacer dans de très petits espaces, même lorsque ces espaces sont presque invisibles. Un passe-fil en caoutchouc fonctionne parce qu'il se déforme autour du câble. Il ne touche pas seulement la gaine. Il l'épouse. Cette étreinte élimine les petits espaces d'air dont l'eau a besoin pour circuler. Si la taille du câble est incorrecte, l'insert ne peut pas se comprimer correctement. Alors le joint semble bon de l'extérieur, mais le passage intérieur est toujours ouvert.
Comment la mèche se produit
La mèche est simple en idée et agaçante en pratique. L'eau se déplace le long de minuscules canaux par tension superficielle. Elle peut voyager entre les brins, le long d'un bord de gaine, ou par l'espace entre le câble et l'insert de la presse étoupe. Je n'ai pas besoin d'un grand trou pour une fuite. J'ai seulement besoin d'un minuscule passage. C'est pourquoi l'insert en caoutchouc doit correspondre au diamètre extérieur du câble. Si le câble est trop fin, l'insert peut ne pas sceller correctement. Si le câble est trop épais, l'insert peut se déchirer ou ne pas se fermer complètement.
Pourquoi la compression fonctionne
Lorsque je serre la presse étoupe, l'insert se comprime de manière contrôlée. Le caoutchouc pousse vers l'intérieur sur le câble et vers l'extérieur contre le corps de la presse étoupe. Cela crée deux surfaces d'étanchéité en même temps. La première surface bloque la surface du câble. La seconde surface bloque l'interface de la presse étoupe. Ce double effet aide à empêcher l'humidité de circuler autour de la gaine puis dans le boîtier.
La performance du joint dépend de l'ajustement
| Facteur d'installation | Bon résultat | Mauvais résultat |
|---|---|---|
| Correspondance du diamètre extérieur du câble | Forte compression | Joint faible ou inégal |
| Couple de serrage | Prise stable | Insert lâche ou endommagé |
| État de la gaine du câble | Contact lisse | Coupures, poussière ou forme ovale |
| Qualité de l'insert | Longue durée de vie | Vieillissement ou fissuration plus rapide |
Je vérifie toujours la gaine du câble avant d'installer le presse-étoupe. Si la gaine est entaillée, sale ou ovale, l'insert en caoutchouc ne peut pas sceller uniformément. J'évite également de trop serrer. Trop de force peut endommager l'insert ou déformer le câble. Trop peu de force laisse un passage ouvert. Dans mon travail, le meilleur joint n'est pas le serrage le plus fort. C'est le bon serrage.
Pourquoi cela aide dans une utilisation extérieure réelle
Dans les systèmes PTZ extérieurs, le câble peut bouger un peu à cause du vent ou des vibrations. Un bon passe-fil en caoutchouc maintient le contact. Il offre un joint flexible qui peut gérer de petits mouvements mieux qu'une pièce rigide ne le pourrait. C'est une raison pour laquelle je fais confiance aux passe-fils de qualité dans les systèmes qui doivent fonctionner jour et nuit. Ils aident à empêcher l'eau, la poussière et même les fines brumes salines de pénétrer à l'intérieur.
Puis-je utiliser un presse-étoupe à double joint pour une protection supplémentaire dans des environnements marins extrêmes ?
J'utiliserais un presse-étoupe à double joint lorsque le site est difficile et que le coût de la défaillance est élevé. L'air marin et le sel font échouer les joints faibles plus rapidement que beaucoup de gens ne le pensent.
Oui, je peux utiliser un presse-étoupe à double joint5 pour une protection supplémentaire dans les environnements marins extrêmes. Un deuxième point d'étanchéité ajoute une barrière supplémentaire, ralentit l'entrée d'humidité et offre une meilleure protection si le premier joint commence à vieillir ou à se desserrer.

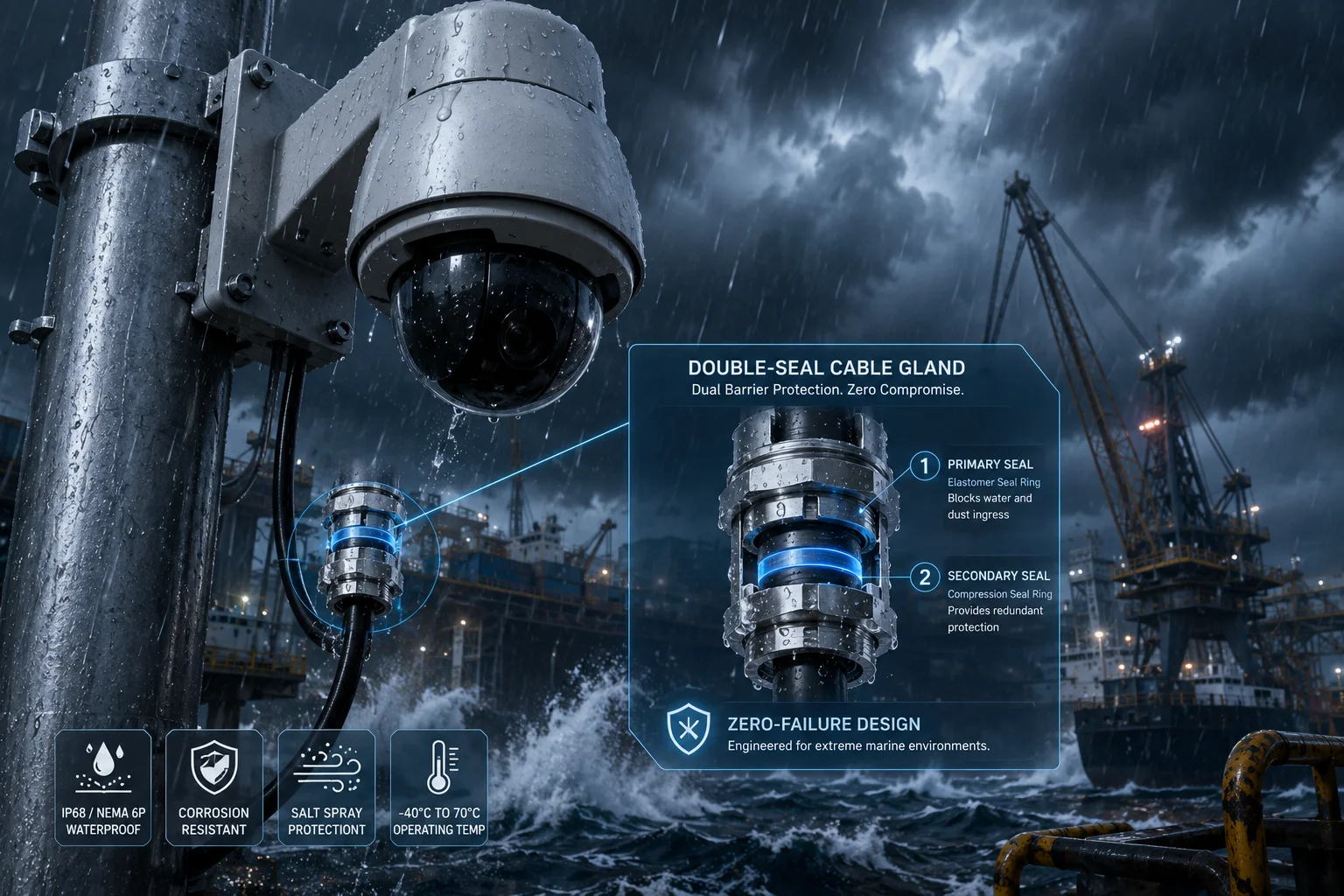

presse-étoupe à double joint protection marine
J'aime les conceptions à double joint lorsque j'ai besoin d'une marge de sécurité supplémentaire. Dans les endroits marins, le sel, l'humidité et les changements de température agissent tous contre le joint. Un seul joint peut suffire sur le papier, mais la vie réelle est souvent plus rude. Le deuxième joint m'aide car il ajoute une couche de secours. Si une partie subit une petite usure, l'autre partie a toujours une chance de tenir. Je vois cela comme une mesure de contrôle des risques pratique, pas une mise à niveau fantaisiste. C'est utile lorsque le site est difficile d'accès ou coûteux à entretenir.
Pourquoi les sites marins sont difficiles pour les joints
L'air marin transporte du sel. Le sel peut attaquer les filetages métalliques, assécher certains matériaux et accélérer le vieillissement. Le câble peut également être soumis à des cycles constants de mouillage et de séchage. Lorsque cela se produit, le presse-étoupe doit lutter à la fois contre l'eau et le temps. Je ne fais pas confiance à un système d'étanchéité faible dans ce genre d'endroit. Je veux un corps qui résiste à la corrosion, un insert en caoutchouc qui reste élastique et une conception de joint qui me donne plus d'une barrière.
Ce qu'un double joint ajoute réellement
Un presse-étoupe à double joint ne signifie pas que l'eau ne peut jamais entrer. Ce serait trop simple. Cela signifie que l'eau doit franchir plus d'un obstacle. Chaque obstacle ajoute de la résistance. Si le premier point d'étanchéité bloque la majeure partie de l'eau, le second s'occupe de la petite quantité qui passe. Ceci est utile lorsque le câble pénètre dans le boîtier d'une caméra qui doit rester sec pendant longtemps. C'est également utile lorsque le site est exposé à des embruns, des éclaboussures ou un lavage direct.
Comparaison des options de joint
| Type de joint | Niveau de protection | Meilleur cas d'utilisation |
|---|---|---|
| Joint simple | Bon | Utilisation normale en extérieur |
| Double joint | Plus élevé | Sites marins, de lavage ou à haut risque |
| Enrobage plus presse-étoupe | Très élevé | Équipement critique avec objectif zéro défaillance |
Mon avis sur le moment de choisir le double joint
Je choisis le double joint quand je sais que l'intervention sera coûteuse. Cela inclut les travaux en mer, les quais, les navires et certains travaux de sécurité côtière. Je l'utilise également lorsque la caméra fait partie d'un système critique et que les temps d'arrêt ne sont pas souhaitables. Une conception à double joint me procure plus de confort, mais j'ai toujours besoin d'une installation correcte. Si je laisse le câble trop lâche ou si je choisis la mauvaise taille, le joint supplémentaire ne peut pas corriger cette erreur. J'associe toujours le presse-étoupe au diamètre réel du câble et aux conditions réelles du site. Cette étape est plus importante que ce que les gens pensent.
Le presse-étoupe offre-t-il une décharge de traction suffisante pour empêcher le câble de sortie d'être arraché ?
Je me soucie de décharge de traction6 car un joint est inutile si le câble est tiré. Une fuite et un arrachement se produisent souvent dans la même mauvaise installation.
Oui, un presse-étoupe approprié assure une décharge de traction en saisissant fermement la gaine du câble et en répartissant la force de traction sur une plus grande surface. Cela aide à empêcher le câble de queue d'être arraché et protège également le joint des dommages causés par le mouvement.

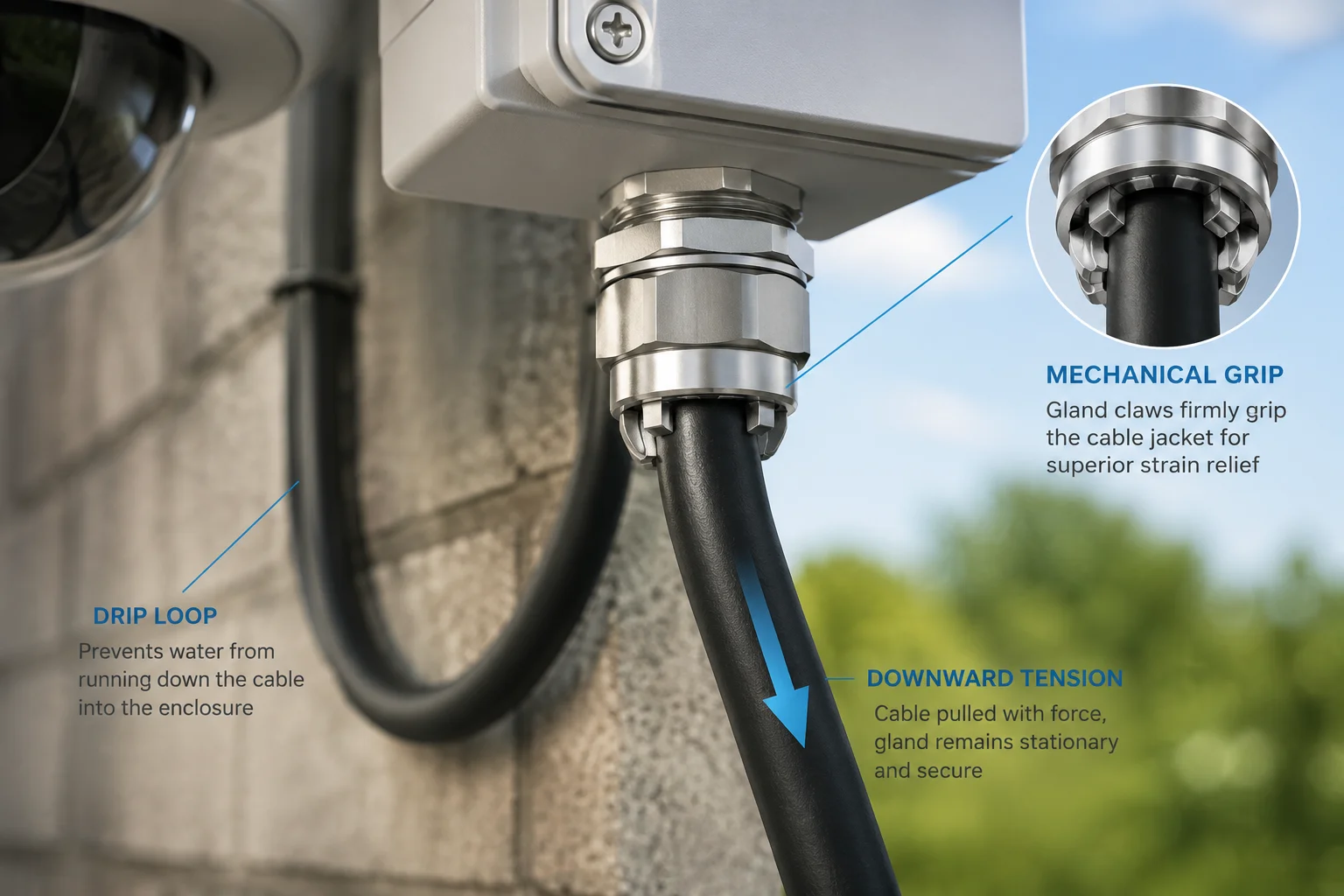

presse-étoupe décharge de traction câble de queue
J'ai vu de nombreuses défaillances commencer par un mouvement, pas par l'eau. Lorsqu'un câble pend sous le poids, est tiré pendant l'entretien ou vibre au vent, le presse-étoupe doit le maintenir en place. C'est là que la décharge de traction est importante. Le presse-étoupe doit serrer la gaine suffisamment fort pour résister à la force de traction, mais pas si fort qu'il coupe le câble. Je veux une prise stable qui empêche le câble de bouger à l'intérieur du point d'entrée. Si le câble bouge d'avant en arrière, le joint peut s'user plus rapidement. Cette usure peut ensuite ouvrir un passage à l'humidité.
Pourquoi la force de traction nuit à l'étanchéité
La force de traction fait plus que menacer la connexion du câble. Elle modifie également la forme du joint. Lorsque le câble bouge, le passe-fil peut perdre une pression uniforme. Ensuite, de minuscules espaces peuvent s'ouvrir. L'action capillaire adore ces espaces. La décharge de traction n'est donc pas un problème distinct de l'étanchéité. Elle fait partie du même système de protection. Je pense toujours d'abord au routage des câbles. Si je peux éliminer la tension avant qu'elle n'atteigne le presse-étoupe, j'améliore toute l'installation.
Bonnes habitudes d'installation
J'utilise un boucle d'égouttement9 quand je le peux, car cela réduit le flux d'eau direct dans la zone du presse-étoupe. Je m'assure également que le câble est supporté avant qu'il n'atteigne le point d'entrée. Le presse-étoupe ne doit pas supporter tout le poids d'un long câble suspendu. Si c'est le cas, le joint et les filetages subissent des contraintes qu'ils ne devraient jamais porter seuls. Je vérifie également que la gaine du câble est ronde et propre avant de serrer. Une gaine endommagée rend la prise et le joint moins fiables.
Décharge de traction et durée de vie du joint
| Condition | Impact sur le presse-étoupe | Résultat |
|---|---|---|
| Le câble pend sous le poids | Stress élevé sur le presse-étoupe | Usure plus rapide |
| Le câble est supporté à proximité | Faible stress sur le presse-étoupe | Durée de vie du joint plus longue |
| Vibration fréquente | Fatigue de l'insert | Desserrage possible |
| Décharge de traction correcte | Prise stable | Meilleure étanchéité à long terme |
Pour moi, la décharge de traction est l'un des moyens les plus simples d'améliorer la fiabilité sur le terrain. Cela ne coûte rien si je le planifie tôt, mais cela peut éviter beaucoup de problèmes plus tard. Je dis à mon équipe que le presse-étoupe doit soutenir le câble, pas le combattre. Cette idée maintient l'entrée du câble sèche et stable.
Conclusion
Je fais confiance aux presse-étoupes métalliques car ils bloquent les minuscules chemins d'eau, résistent à la contrainte et maintiennent les systèmes de caméras extérieures plus longtemps.
