Una vez perdí un lote entero de cámaras de exterior por culpa de un simple aguacero. Ese día aprendí una cosa: una etiqueta IP66 sin una prueba real no es más que una pegatina.
No existe ningún organismo internacional que certifique universalmente la clasificación IP66 de las cámaras. El código IP66 viene definido por la Norma IEC 60529 1, y cualquier laboratorio externo acreditado, como TÜV SÜD, Intertek o SGS, puede realizar las pruebas necesarias. Para saber qué laboratorio probó su cámara en concreto, debe consultar el informe de pruebas oficial del fabricante.

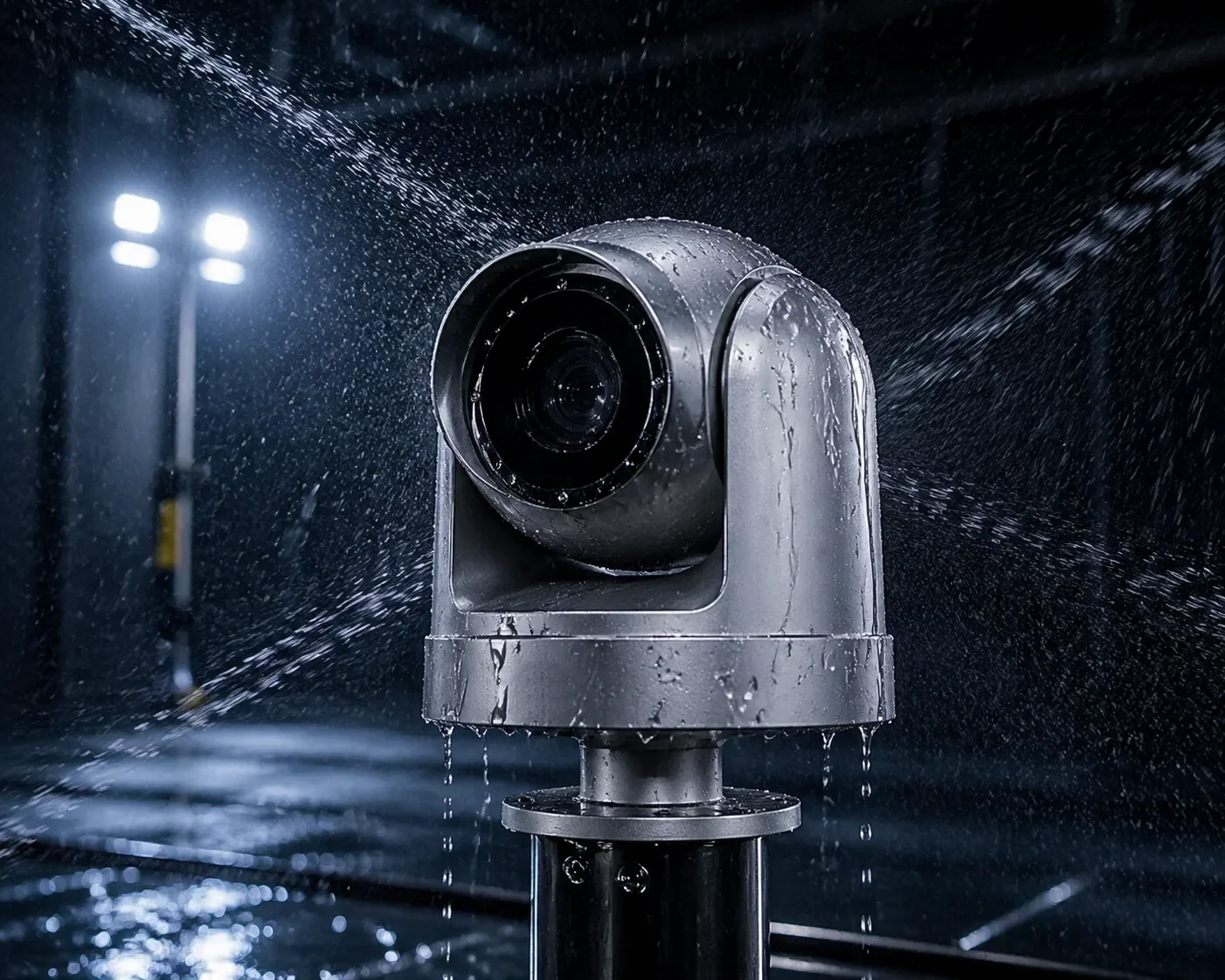

Prueba de estanqueidad de la cámara de seguridad PTZ con certificación IP66
A continuación, le explico cómo es la certificación IP66 real, cómo verificarla y cómo dejar de comprar cámaras que falsifican sus afirmaciones de resistencia al agua. Si compra cámaras PTZ para grandes proyectos de seguridad, este artículo puede evitarle costosos fallos sobre el terreno.
Índice
¿Puedo ver el informe de prueba oficial de SGS, Intertek o TUV para la clasificación IP66?
Casi todas las semanas escucho esta pregunta de los integradores de sistemas. Necesitan pruebas fehacientes antes de firmar una orden de compra. Y lo respeto, porque deberían hacerlo.
Un informe de prueba IP66 legítimo es emitido por un laboratorio acreditado reconocido en virtud de CNAS 2 o ILAC 3 marcos. Incluye un número de informe único, la referencia de la norma de ensayo (IEC 60529), los parámetros de ensayo detallados y las credenciales de acreditación del laboratorio, todo lo cual puede verificarse en el sitio web oficial del laboratorio emisor.
Verificación del informe de ensayo IP66 por parte de un laboratorio acreditado
Por qué el informe de la prueba importa más que la etiqueta
Hay algo de lo que la mayoría de la gente no se da cuenta. La marca IP66 en la carcasa de una cámara no indica quién la ha probado. No le dice cuando fue probado. Y no le dice si fue probado en absoluto. El único documento que responde a estas preguntas es el propio informe de la prueba.
En la industria de la seguridad, veo un patrón sucio. Muchas fábricas de bajo coste imprimen “IP66” en sus fichas técnicas basándose nada más que en una rápida prueba de salpicaduras en su propio taller. Eso no es una prueba real. Una prueba IP66 real sigue los procedimientos de la norma IEC 60529 en un laboratorio acreditado. El laboratorio debe estar acreditado por un organismo como el CNAS (Servicio Nacional Chino de Acreditación para la Evaluación de la Conformidad) o formar parte del acuerdo de reconocimiento mutuo ILAC (Cooperación Internacional de Acreditación de Laboratorios).
En Loyalty-Secu, me aseguro de que nuestras cámaras pasen por laboratorios que cumplan estas normas. Cuando David o cualquier integrador me pide el informe, le envío una copia completa. Ese informe tiene un número de seguimiento. David puede ir al sitio web del laboratorio y verificar que el informe es real. Nada de adivinanzas. Nada de juegos de confianza.
Qué contiene un informe de prueba IP66 real
| Elemento del informe | Lo que muestra | Por qué debe comprobarlo |
|---|---|---|
| Número de informe | ID único asignado por el laboratorio | Puede verificarlo en el sitio web del laboratorio |
| Norma de ensayo | Referencia IEC 60529 | Confirma que se ha utilizado la norma correcta |
| Fecha de la prueba | Cuándo se realizó la prueba | Garantiza que el informe esté actualizado |
| Nº de acreditación del laboratorio. | Credencial CNAS o ILAC | Demuestra que el laboratorio goza de reconocimiento internacional |
| Resultado de la prueba | Apto o no apto para polvo y agua | La prueba real del cumplimiento de la norma IP66 |
| Descripción de la muestra | Número de modelo e información del lote | Vincula el informe a su producto específico |
Mi consejo para los integradores
Si un proveedor no puede presentar este documento en un plazo de 48 horas a partir de su solicitud, es una señal de alarma. En Loyalty-Secu, tengo estos informes archivados y listos para compartir. Para David y otros jefes de proyecto, este informe no es sólo un detalle. Es un requisito de cumplimiento. Las licitaciones públicas, las reclamaciones de seguros y las auditorías de proyectos lo exigen. Siempre digo a mis clientes: el informe es su escudo. Pídanlo antes de hacer el pedido, no cuando las cámaras ya estén en los postes.
¿Cómo resiste la junta IP66 los chorros de agua a alta presión y el polvo intenso?
Una vez instalé cámaras en una mina del desierto. La arena entró en dos unidades en tres meses. Ese proyecto me enseñó el verdadero significado de “hermético al polvo”.”
IP66 significa que la cámara es completamente estanca al polvo (nivel 6) y puede soportar potentes chorros de agua desde cualquier dirección a una presión de 100 kPa durante al menos 3 minutos (nivel 6). Tras las pruebas, la carcasa debe mostrar una entrada nula de polvo y de agua para cumplir los requisitos de la norma IEC 60529.

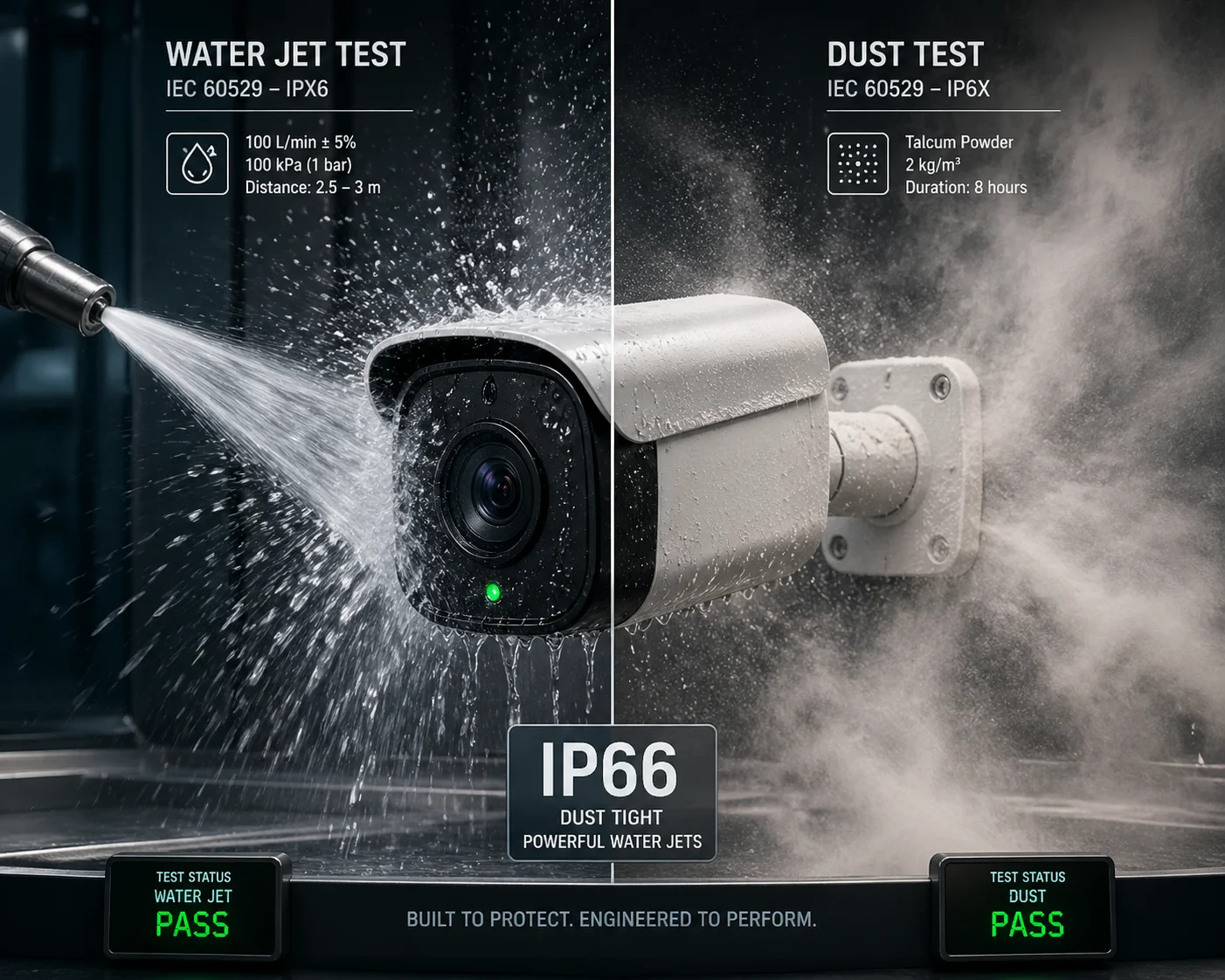

Cámara PTZ IP66 prueba de polvo con chorro de agua a alta presión
Desglose del código IP66
IP“ significa ”Ingress Protection" (protección contra la penetración). El primer dígito (6) indica la protección contra partículas sólidas. El segundo dígito (6) indica la protección contra la entrada de líquidos. Ambos dígitos están en un nivel alto, por lo que IP66 es la clasificación preferida para las cámaras de seguridad para exteriores en entornos difíciles.
Permítanme desglosarlo un poco más.
| Dígitos | Nivel de calificación | Qué significa en la práctica |
|---|---|---|
| Primera cifra: 6 | Hermético al polvo | No entra nada de polvo en la caja, ni siquiera en condiciones de vacío |
| Segunda cifra: 6 | Potentes chorros de agua | El agua proyectada a 12,5 litros por minuto desde una boquilla de 12,5 mm a 100 kPa desde todas las direcciones no causa ninguna entrada perjudicial |
Qué ocurre durante el examen real
En el laboratorio, la cámara se coloca en un banco de pruebas. Para la prueba del polvo, el laboratorio la coloca dentro de una cámara sellada llena de polvos de talco. Un vacío aspira aire a través de la cámara durante un máximo de 8 horas. Tras la prueba, los técnicos abren la cámara y comprueban si queda algún rastro de polvo en su interior. Si encuentran la más mínima cantidad, la cámara falla.
Para la prueba del agua, un técnico apunta a la cámara desde todos los ángulos con una boquilla de alta presión. La presión del agua se ajusta a 100 kPa, es decir, aproximadamente la fuerza de una manguera de incendios. El chorro dura al menos 3 minutos. A continuación, el técnico abre la cámara y comprueba si hay agua en su interior.
En Loyalty-Secu, no me detengo en la prueba de laboratorio. En nuestra línea de producción, todas y cada una de las cúpulas PTZ se someten a una prueba de estanqueidad 100% con nuestro sistema MES (Manufacturing Execution System). Bombeo aire a alta presión en la carcasa y controlo la caída de presión. Si la presión cae, la unidad se retira de la línea. Esto significa que aunque el laboratorio haya probado 5 muestras, me aseguro de que todas las unidades que se envían al almacén de David tienen la misma calidad de sellado.
Condiciones reales frente a condiciones de laboratorio
Quiero ser honesto aquí. Una prueba de laboratorio está controlada. El mundo real no lo está. La lluvia impulsada por el viento puede golpear en ángulos y velocidades que difieren de la configuración de laboratorio. Por eso siempre digo a mis clientes: IP66 es su línea de base, no su techo. Un buen diseño de las juntas, un sellado adecuado de los prensaestopas y un ángulo de instalación correcto son todos factores importantes. Formo a mis clientes en estos detalles porque una cámara perfecta instalada de forma incorrecta seguirá teniendo fugas.
¿Está la carcasa de la cámara tratada con un revestimiento anticorrosión para instalaciones costeras?
Tuve un cliente en Florida que instaló 30 cámaras cerca de la costa. En 18 meses, las carcasas empezaron a mostrar manchas blancas de corrosión. Me llamó y me preguntó qué había fallado. Aquella conversación cambió mi forma de pensar sobre los materiales.
Para los despliegues costeros, la carcasa de la cámara debe utilizar materiales resistentes a la corrosión, como la aleación de aluminio ADC12 con revestimiento en polvo para exteriores, y debe superar al menos 96 horas de prueba de niebla salina (por ASTM B117 4 o ISO 9227 5) para confirmar la durabilidad a largo plazo en aire muy húmedo y cargado de sal.

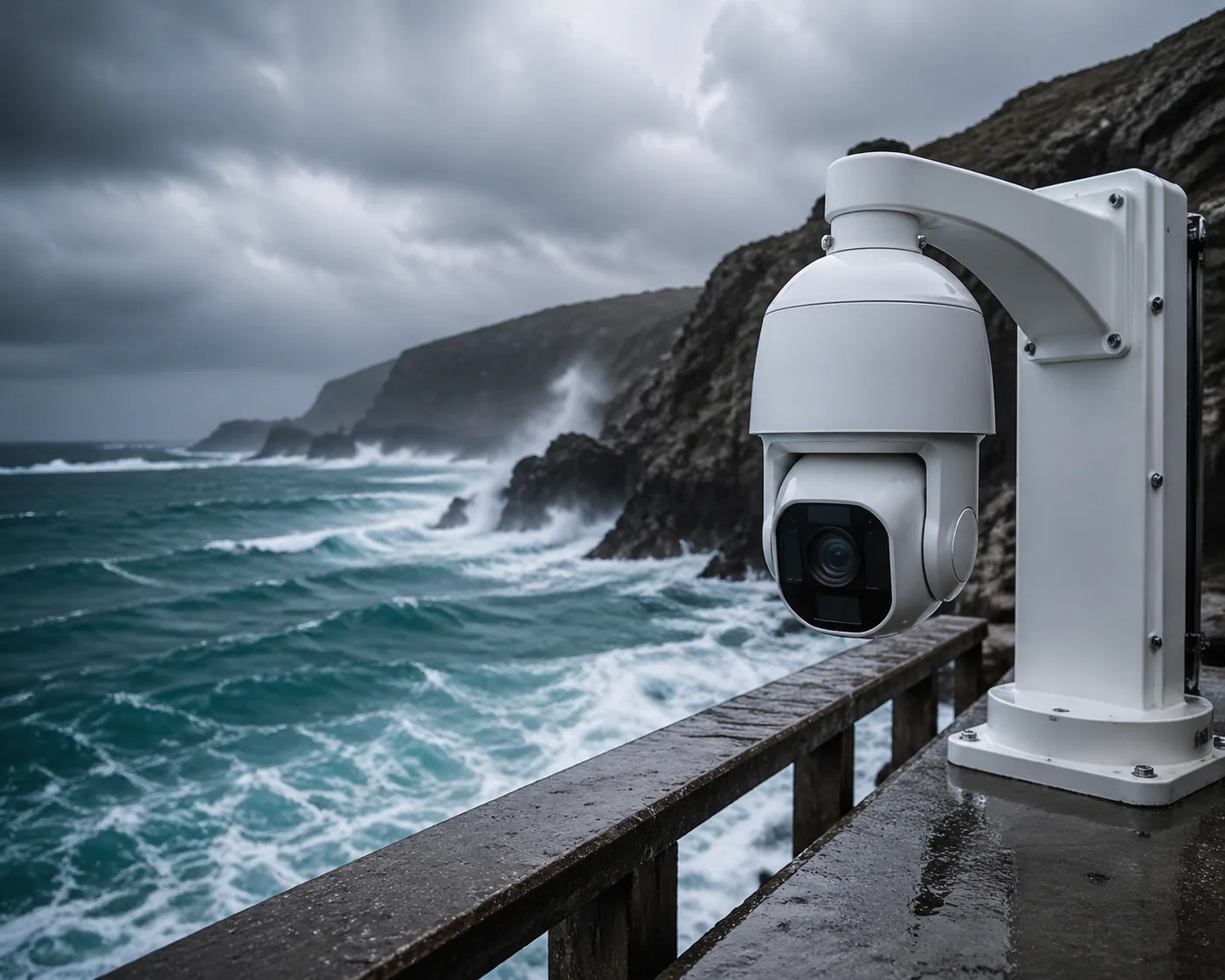

Carcasa de cámara PTZ con revestimiento anticorrosión para uso costero
Por qué IP66 no es suficiente cerca del mar
IP66 le dice que la cámara mantiene el agua y el polvo fuera. Pero no dice nada sobre lo que le ocurre al material de la carcasa. El aire salado ataca el metal. Se come a través de recubrimientos baratos. Corroe los tornillos. Con el tiempo, el sello se degrada, y luego su protección IP66 se ha ido.
Por eso, en Loyalty-Secu presto mucha atención a la selección de materiales. Nuestras carcasas para cámaras PTZ utilizan una aleación de aluminio fundido a presión ADC12. ADC12 es fuerte, ligero y resistente a la corrosión cuando se trata adecuadamente. Pero la aleación en bruto por sí sola no es suficiente. Aplicamos un recubrimiento en polvo para exteriores en la parte superior. Este recubrimiento actúa como barrera entre el aire salado y el metal que hay debajo.
Explicación de la prueba de niebla salina
Para validar nuestro revestimiento, envío muestras de carcasas a una prueba de niebla salina. Esta prueba sigue la norma ASTM B117 o ISO 9227. La muestra se coloca dentro de una cámara llena de una niebla de cloruro sódico (sal) 5% a 35°C. Realizamos esta prueba durante un mínimo de 96 horas.
Transcurridas 96 horas, compruebo si la superficie presenta ampollas, descamación o corrosión. Si el revestimiento resiste sin daños visibles, pasa.
| Parámetro de prueba | Especificación | Propósito |
|---|---|---|
| Concentración de sal | 5% Solución de NaCl | Simula la exposición a la sal a nivel oceánico |
| Temperatura de la cámara | 35°C (95°F) | Acelera la reacción de corrosión |
| Duración de la prueba | 96 horas como mínimo | Representa la exposición costera a largo plazo |
| Criterios de evaluación | Sin ampollas, descamación ni corrosión del metal base. | Confirma la integridad del revestimiento |
Más allá del revestimiento: Herrajes de acero inoxidable
También utilizo acero inoxidable 6 tornillos y fijaciones en nuestros modelos de calidad costera. Los tornillos normales de acero al carbono se oxidan en pocas semanas cerca del océano. El acero inoxidable cuesta más, pero elimina un punto de fallo común. Lo aprendí por las malas en aquel proyecto de Florida. Ahora, cada cámara que envío a un lugar costero utiliza hardware inoxidable de grado 304 como estándar.
David me preguntó una vez: “Han, ¿por qué debería pagar más por tu carcasa cuando otras fábricas ofrecen la misma clasificación IP66 por menos?”. Mi respuesta fue sencilla. Su IP66 puede durar un año en la costa. La nuestra durará cinco. La diferencia de coste es pequeña. La diferencia de garantía es enorme.
¿Por qué mi cámara “estanca” se empañó internamente después de una fuerte tormenta?
El año pasado recibí un ticket de soporte de un cliente de Texas. Me envió una foto de su cámara PTZ con niebla espesa en el interior de la cubierta del domo. La cámara sólo tenía seis meses. Estaba frustrado y entendí por qué.
El empañamiento interno suele deberse a un sello roto, una junta agrietada o una instalación incorrecta, no a que la cámara nunca haya sido estanca. Los cambios de temperatura hacen que la humedad atrapada en el interior de la carcasa se condense en el cristal de la cúpula, y esto es señal de que la barrera IP66 se ha visto comprometida en algún momento.

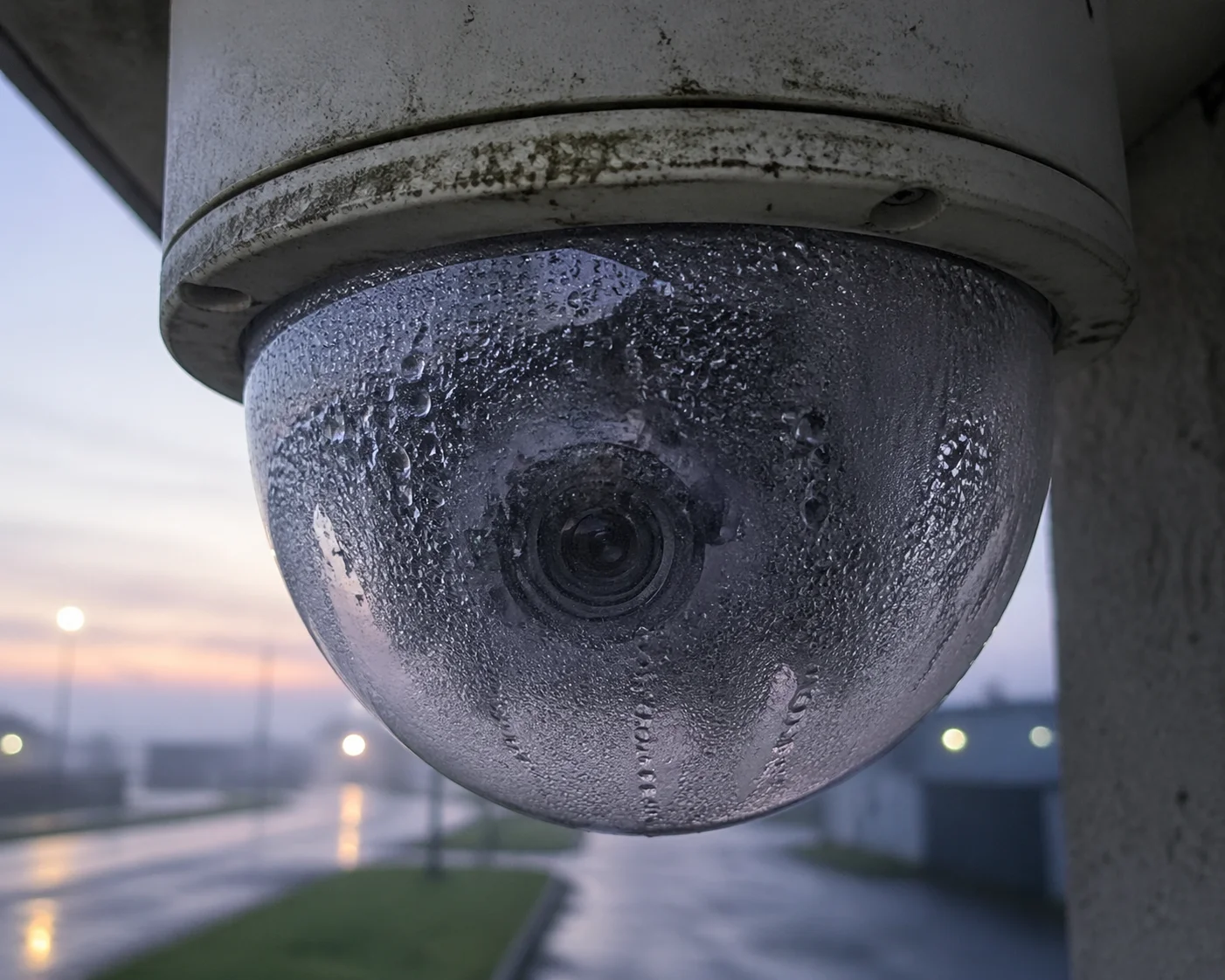

Empañamiento interno de la cúpula de la cámara PTZ tras una tormenta
La física de la niebla
Cuando una cámara está expuesta al sol todo el día, el aire del interior de la carcasa se calienta y se expande. Por la noche, el aire se enfría y se contrae. Este ciclo crea un ligero efecto de vacío. Si hay un pequeño hueco en la junta o en la entrada de cables, el vacío atrae el aire húmedo del exterior. Cuando la temperatura desciende aún más, esa humedad se condensa en la superficie más fría del interior de la cámara: el cristal de la cúpula. Esa es la niebla.
Por eso siempre digo: IP66 no es sólo pasar una prueba de laboratorio. Se trata de mantener el sellado durante miles de ciclos térmicos sobre el terreno.
Causas comunes que veo sobre el terreno
Según mi experiencia, estas son las principales razones por las que las cámaras se empañan después de las tormentas:
- Juntas tóricas dañadas. Si el instalador abre la carcasa sobre el terreno y no vuelve a asentar la junta correctamente, el sellado se rompe. Incluso un solo pelo o grano de arena en la superficie de la junta puede crear un hueco.
- Tornillos demasiado o poco apretados. Los tornillos de la carcasa necesitan el par de apriete correcto. Demasiado apretados rompen la junta. Demasiado flojo deja un hueco.
- Prensaestopas no sellado. Muchos instaladores olvidan apretar el prensaestopas situado en la parte inferior de la cámara. El agua recorre el cable y entra por este punto.
- Fatiga por ciclos térmicos. En regiones con grandes oscilaciones de temperatura entre el día y la noche (como Texas u Oriente Medio), los materiales de las juntas se degradan más rápidamente. Las juntas de goma baratas se endurecen y agrietan al cabo de 2-3 años.
Cómo resuelvo esto en la fábrica
En Loyalty-Secu, ataco este problema desde múltiples ángulos. En primer lugar, utilizo juntas de silicona en lugar de caucho barato. La silicona mantiene su flexibilidad en un amplio rango de temperaturas, de -40°C a +60°C. En segundo lugar, cada cámara incluye un pequeño paquete de desecante 7 en el interior de la carcasa. Este desecante absorbe cualquier rastro de humedad que pueda existir durante el montaje. En tercer lugar, realizo una prueba de presión hermética 100% en la línea de producción. No hago pruebas por muestreo. Pruebo todas las unidades. Si una cámara no aguanta la presión durante el tiempo necesario, no se envía.
Para los proyectos de David, también incluyo juntas de repuesto y paquetes de desecante en cada envío. Si sus técnicos de campo necesitan abrir una cámara para realizar tareas de mantenimiento, pueden sustituir la junta y el desecante in situ. Este sencillo paso evita que la 90% se empañe.
Cuando el empañamiento no es un problema de estanquidad
A veces se produce empañamiento incluso en una cámara perfectamente sellada. ¿Cómo? Si la fábrica monta la cámara en un día húmedo y no utiliza desecante, la humedad queda atrapada en el interior desde el primer día. La cámara pasa la prueba del agua porque no entra agua nueva. Pero la humedad que ya estaba dentro provoca vaho cuando baja la temperatura. Se trata de un problema de control de calidad, no de diseño. En Loyalty-Secu, nuestra zona de montaje tiene la humedad controlada y añadimos desecante a cada unidad antes de cerrar la carcasa. Compruebo este paso en los registros de nuestro sistema MES.
Conclusión
La verdadera protección IP66 requiere pruebas de laboratorio acreditadas, materiales de calidad y un control de estanquidad en fábrica. Pida siempre a su proveedor el informe de la prueba antes de comprar.
1. Norma oficial IEC 60529 para los grados de protección contra la penetración (IP). ︎ 2. Organismo de acreditación CNAS para laboratorios de ensayo chinos. ︎ 3. Reconocimiento mutuo de la ILAC para la acreditación internacional de laboratorios. ︎ 4. Norma ASTM B117 para ensayos de corrosión por niebla salina. ︎ 5. Norma internacional ISO 9227 para ensayos de corrosión en niebla salina. ︎ 6. Visión general de los grados de acero inoxidable y resistencia a la corrosión. ︎ 7. Cómo absorben la humedad los desecantes para evitar el empañamiento interno. ︎ 8. Servicios de certificación TÜV SÜD para ensayos medioambientales. ︎ 9. Pruebas y certificación de código IP de Intertek para la electrónica. ︎ 10. Servicios de laboratorio de pruebas de protección contra la penetración (IP) de SGS. ︎
