He visto a integradores gastar más en camiones y reparaciones que en la propia cámara PTZ. Elegir el sistema de accionamiento equivocado suele ser la causa principal.
Las PTZ accionadas por engranajes cuestan menos de mantener en el día a día, pero se resienten mucho cuando necesitan reparaciones: suelen suponer entre 20 y 30% del precio del dispositivo a lo largo de tres años. Las PTZ accionadas por correa requieren un mantenimiento más frecuente, pero cada reparación es barata: alrededor de 5-10% del precio del dispositivo en tres años. El coste total depende de la carga útil, el entorno y la frecuencia con la que pueda enviar a un técnico.

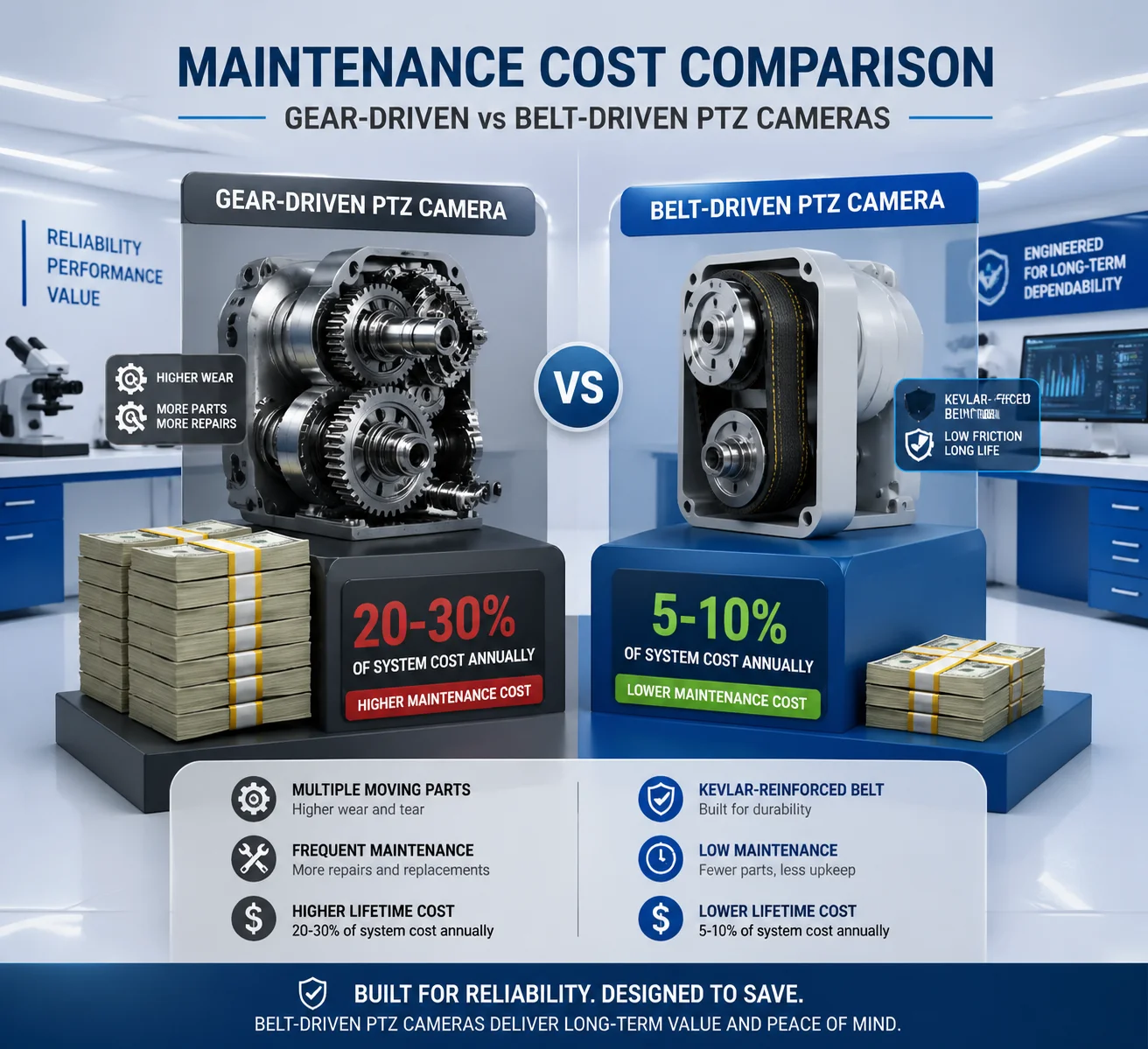

Comparación de los costes de mantenimiento de las PTZ accionadas por engranaje y por correa
Quiero desglosar más este tema. A continuación, repasaré las cuatro preguntas que más me plantean integradores como David Miller, que gestionan instalaciones remotas en Texas o proyectos a gran escala en Canadá y Europa. Cada sección ofrece cifras reales y consejos prácticos para que pueda elegir el sistema de accionamiento adecuado antes de realizar su próximo pedido.
¿Necesitará un sistema accionado por correa ajustes de tensión después de un año de uso intensivo?
Esta pregunta me la hacen a menudo, sobre todo los integradores que utilizan cámaras PTZ en horarios de patrulla ininterrumpida. La respuesta corta puede sorprenderle.
Sí, un PTZ accionado por correa probablemente necesitará una revisión de tensión después de 12 meses de uso intensivo. Las correas dentadas se estiran con el tiempo debido a la carga continua y a los cambios de temperatura. Pero las correas industriales modernas, como las reforzadas con Kevlar, se estiran mucho menos y la mayoría de los ajustes se realizan en menos de 15 minutos con herramientas básicas.

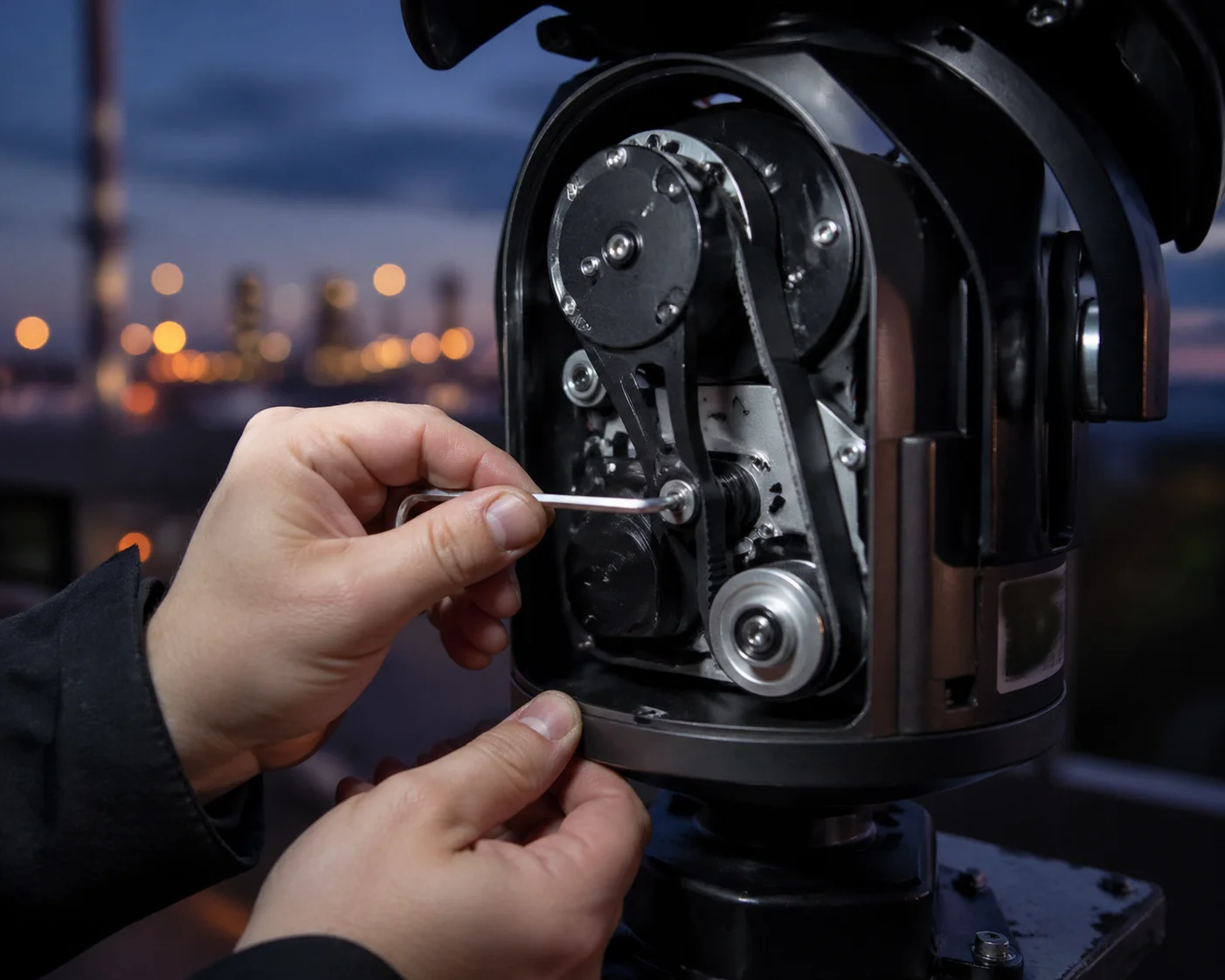

Ajuste de la tensión de la PTZ accionada por correa tras un uso intensivo
¿Por qué se estiran las correas?
A correa de distribución 1 está hecha de caucho o poliuretano, a menudo reforzada con fibras. Cuando una cámara PTZ patrulla durante todo el día, la correa está sometida a una tensión constante. Con el paso de los meses, el material se alarga lentamente. Esto es normal. Ocurre en todas las máquinas accionadas por correa, no sólo en las cámaras PTZ.
El ritmo de estiramiento depende de tres factores:
- Peso de la carga. Un módulo de cámara más pesado ejerce más presión sobre la correa.
- Ciclo de trabajo. Una PTZ que funcione 20 horas al día se estira más rápido que una que funcione 8 horas.
- Oscilaciones de temperatura. En lugares como el oeste de Texas, el calor diurno y el frío nocturno hacen que el material de la cinta se dilate y contraiga repetidamente.
Qué ocurre si se salta el ajuste
Si ignora la tensión de la correa durante demasiado tiempo, notará dos cosas. En primer lugar, las posiciones preestablecidas comienzan a desviarse. La cámara se detiene unos grados fuera de donde debería. En segundo lugar, la correa puede empezar a saltarse dientes en la polea. Esto significa que el motor gira pero la cámara no se mueve suavemente.
Ninguna de ellas destruirá la cámara de la noche a la mañana. Pero reducirán la calidad de imagen en los recorridos preestablecidos, y tu cliente final lo notará.
Cómo funciona el ajuste
La mayoría de los PTZ accionados por correa tienen un tornillo tensor o una polea tensora con resorte dentro de la carcasa. Usted abre la cúpula o la carcasa, gira el tornillo y la correa se tensa. Algunos de nuestros modelos en Loyalty-Secu también son compatibles con el control paso a paso de bucle cerrado. Esto significa que el software detecta el error de posición y lo compensa automáticamente, incluso antes de que usted envíe a un técnico.
He aquí una rápida comparación del esfuerzo de mantenimiento entre las correas estándar y las reforzadas:
| Tipo de correa | Intervalo de ajuste típico | Herramientas necesarias | Tiempo estimado de campo |
|---|---|---|---|
| Correa dentada de caucho estándar | Cada 6-9 meses (uso intensivo) | Llave Allen, dinamómetro | 10-15 minutos |
| Correa de distribución reforzada con Kevlar | Cada 12-18 meses (uso intensivo) | Llave Allen, dinamómetro | 10-15 minutos |
| Poliuretano con cordón de acero | Cada 18-24 meses (uso intensivo) | Llave Allen, dinamómetro | 10-15 minutos |
En resumen: sí, tendrá que comprobar la tensión. Pero es rápido, barato y predecible. Siempre se lo digo a mis clientes: un ajuste de la correa de 15 minutos es mucho mejor que una vuelta de camión de $2.000 para cambiar una caja de cambios gripada.
¿Son los engranajes metálicos más propensos a los problemas de “holgura” que las correas de caucho reforzado?
He probado personalmente unidades PTZ que volvían del campo con evidentes desviaciones de holgura después de sólo dos años. Es un problema real y cuesta mucho dinero solucionarlo.
Sí, los engranajes metálicos son más propensos al juego que las correas reforzadas. A medida que los dientes de los engranajes se desgastan con el tiempo, aumenta la separación entre los dientes que engranan. Este espacio hace que la cámara se tambalee al detenerse en una posición preestablecida. Las correas, por el contrario, mantienen un contacto más estrecho con la polea y desarrollan holguras mucho más lentamente.

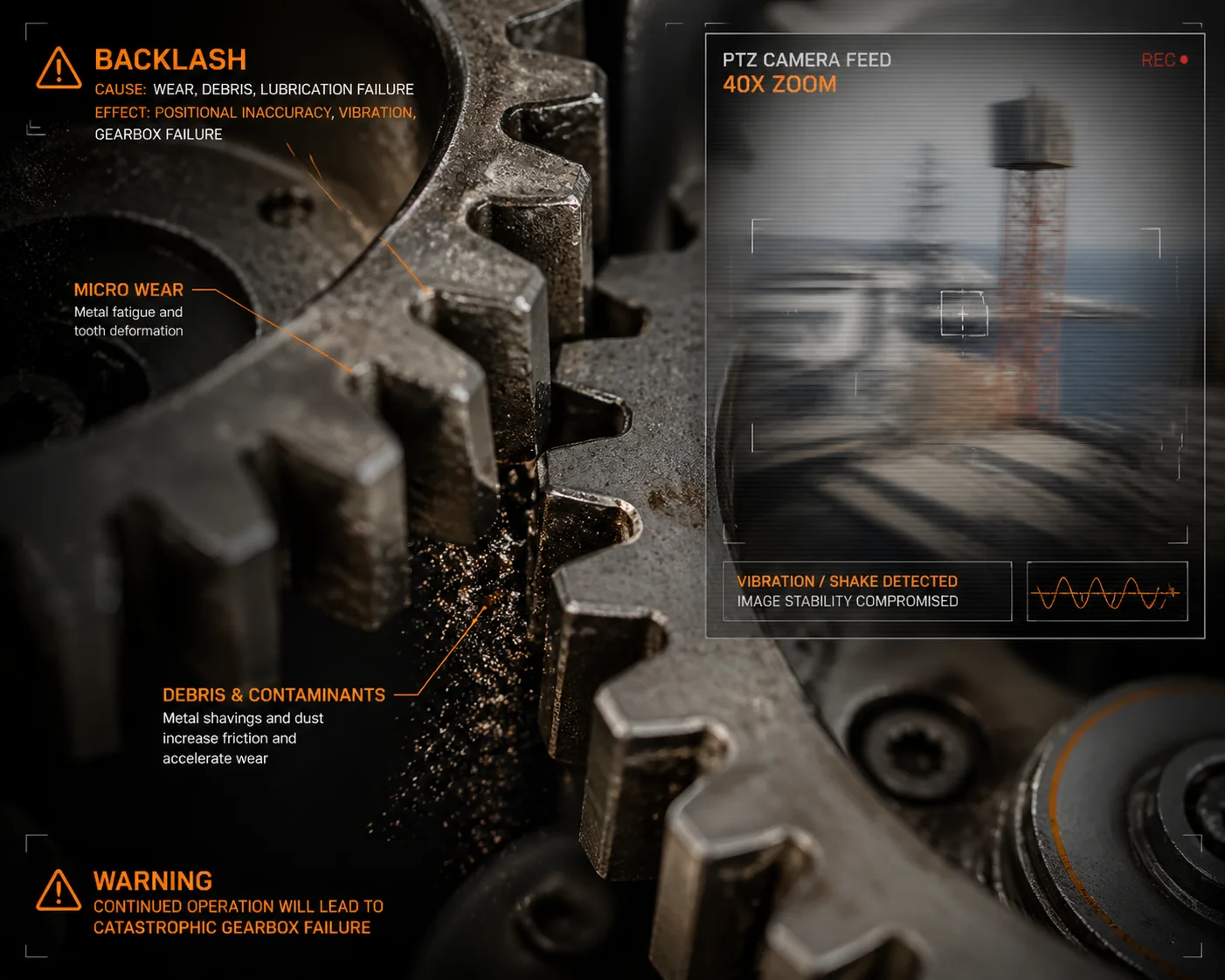

holgura de los engranajes metálicos frente a la precisión de las PTZ accionadas por correa
Cómo se ve realmente el contragolpe en una cámara PTZ
El juego es la pequeña holgura que queda entre dos dientes de engranaje que engranan. Cuando un motor PTZ invierte su sentido de giro -por ejemplo, al pasar del giro a la izquierda al giro a la derecha-, los dientes del engranaje tienen que cruzar ese espacio antes de volver a engranar. Durante ese espacio, el cabezal de la cámara se mueve sin control.
En una PTZ con zoom 40X, incluso 0,1 grados de holgura se hacen visibles como una fluctuación o bamboleo al final de un movimiento preestablecido. Si su cliente final es un departamento de tráfico de una ciudad o una agencia de seguridad fronteriza, ese bamboleo significa matrículas borrosas o detalles faciales perdidos. Eso no es aceptable.
Por qué los engranajes se desgastan más rápido de lo esperado
Los engranajes metálicos de las cámaras PTZ suelen ser de tipo helicoidal o planetario. Son resistentes. Soportan bien cargas pesadas. Pero cada vez que dos superficies metálicas se deslizan una contra otra, se desprenden partículas microscópicas. Se trata de un desgaste normal. A lo largo de 2-5 años, el desgaste acumulado ensancha la separación entre los dientes.
Factores que aceleran el desgaste de los engranajes:
- Entrada de polvo y arena. Incluso con los grados de protección IP66 o IP67, las partículas finas pueden introducirse en el interior con el paso de los años. Estas partículas actúan como papel de lija entre los dientes de los engranajes.
- Lubricación insuficiente. Si la grasa se seca -algo habitual en climas cálidos-, el contacto entre metales aumenta drásticamente.
- Patrulla continua de alta velocidad. Cuanto más giran los engranajes, más rápido se desgastan.
Cómo resuelven las correas el mismo problema
Una correa reforzada de caucho o poliuretano envuelve una polea dentada. Los dientes de la correa encajan en las ranuras de la polea. El juego libre es mínimo. A medida que la correa se desgasta, se estira, pero no desarrolla el mismo tipo de juego direccional que los engranajes. Puedes volver a tensar la correa y recuperar la mayor parte de la precisión original.
Así es como se comparan los dos sistemas en cuanto a retroceso a lo largo del tiempo:
| Tiempo de servicio | Juego de engranajes | Contragolpe accionado por correa | Fijar la dificultad |
|---|---|---|---|
| Año 1 | Mínimo (< 0,05°) | Insignificante (< 0,02°) | Ninguno de los dos necesita arreglo |
| Año 2-3 | Notable (0,1-0,3°) | Todavía bajo (0,03-0,08°) | Engranaje: necesita reparación profesional. Correa: ajuste de tensión. |
| Años 4-5 | Significativo (> 0,5°) | Moderado (0,1-0,2°) | Engranaje: sustitución de la caja de cambios. Correa: sustitución de la correa. |
El impacto en los costes
Cuando la holgura en un PTZ accionado por engranajes llega al punto en que los preajustes no son fiables, tiene dos opciones. Enviar a un técnico para que desmonte la unidad, sustituya la caja de engranajes, la vuelva a calibrar y la vuelva a montar. O bien sustituir toda la PTZ. En cualquier caso, le costará cientos o incluso miles de dólares, sobre todo en lugares remotos.
Con un PTZ accionado por correa, puedo enviarle una correa de repuesto por unos pocos dólares. Su técnico local la cambia en 20 minutos. La cámara vuelve a tener la precisión de fábrica. Esa diferencia en el coste de reparación se acumula rápidamente en una flota de 50 o 100 cámaras.
¿Qué sistema de accionamiento es más silencioso para instalaciones interiores o residenciales de gama alta?
Una vez tuve un cliente que instaló una PTZ accionada por engranajes en el vestíbulo de un hotel de lujo. Los huéspedes se quejaron del ruido desde el primer día. Fue un error muy caro.
Los sistemas PTZ accionados por correa son mucho más silenciosos que los accionados por engranajes. Las unidades típicas accionadas por correa producen menos de 35 dB de ruido durante el funcionamiento, mientras que las accionadas por engranajes oscilan entre 50 y 65 dB. Para espacios interiores como hospitales, museos, tribunales o residencias de lujo, la transmisión por correa es la única opción práctica.

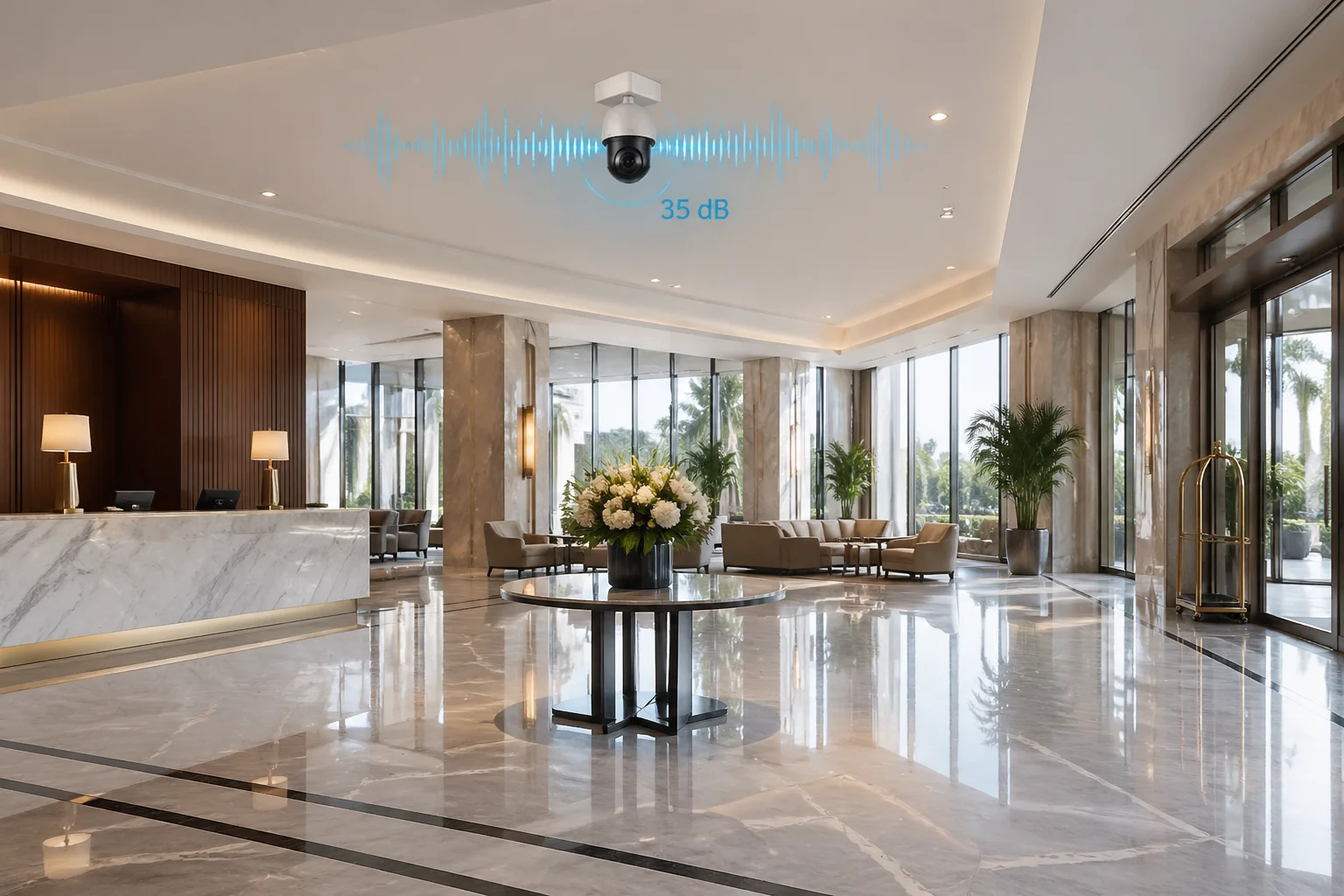

PTZ silencioso accionado por correa para instalación en interiores
Por qué suenan las marchas
Los engranajes metálicos generan ruido debido al contacto directo de los dientes. Cada vez que un diente de un engranaje engrana con un diente de otro, se produce un pequeño impacto. Multiplique ese impacto por cientos de rotaciones por minuto y obtendrá un zumbido o quejido constante y audible. Los engranajes helicoidales son más silenciosos que engranajes rectos 2, pero siguen produciendo más ruido que cualquier sistema de correa.
El ruido también empeora con el tiempo. A medida que se desgastan los dientes del engranaje y aumenta la holgura, los impactos se vuelven menos suaves. El sonido pasa de un zumbido a un traqueteo. En una habitación silenciosa, esto es muy perceptible.
Por qué las correas son silenciosas
Una correa de distribución se desplaza suavemente sobre una polea. No hay contacto de metal con metal. El propio material de la correa absorbe las vibraciones. El resultado es un funcionamiento casi silencioso. Según mi experiencia, la mayoría de las personas situadas a 2 metros de una PTZ accionada por correa no pueden oírla moverse en absoluto.
Cuando el ruido importa más de lo que cree
Quiero compartir aquí un punto práctico. Muchos integradores se centran sólo en proyectos para exteriores cuando piensan en cámaras PTZ. Sin embargo, las instalaciones PTZ en interiores están creciendo rápidamente: en análisis de comercios, seguridad hospitalaria, retransmisiones en directo en lugares de culto y grabación en salas de vistas.
En estos entornos, el ruido no es sólo molesto. Es un factor decisivo. En el quirófano de un hospital no puede haber una cámara zumbando. En una iglesia no puede haber un motor quejumbroso durante un sermón. En un tribunal no puede haber distracciones.
Mi recomendación para proyectos de interior
Si su proyecto se desarrolla en interiores o en un entorno sensible al ruido, siempre recomiendo una PTZ accionada por correa. El mantenimiento es sencillo, el ruido es mínimo y el ahorro en accesorios de insonorización hace que merezca la pena. No es necesario añadir soportes de goma ni carcasas acústicas: el sistema de correa ya es suficientemente silencioso.
Para aplicaciones pesadas en exteriores -vigilancia portuaria, control de fronteras, perímetro de parques eólicos-, la transmisión por engranajes sigue teniendo su lugar por su capacidad de carga y durabilidad bruta. Pero para trabajos en interiores, la transmisión por correa gana siempre.
¿Puedo sustituir fácilmente una correa desgastada sobre el terreno o es necesaria una reparación en fábrica?
Hay integradores que me lo preguntan incluso antes de mirar las especificaciones. Para ellos, el mantenimiento in situ no es una característica, sino un requisito.
En la mayoría de las cámaras PTZ accionadas por correa bien diseñadas, puede sustituir la correa sobre el terreno. Normalmente se tarda entre 15 y 30 minutos con herramientas básicas. No es necesario enviar la unidad a la fábrica. Sin embargo, algunos modelos más baratos utilizan carcasas selladas que dificultan el acceso a la correa, así que confirme siempre con su proveedor antes de comprar.

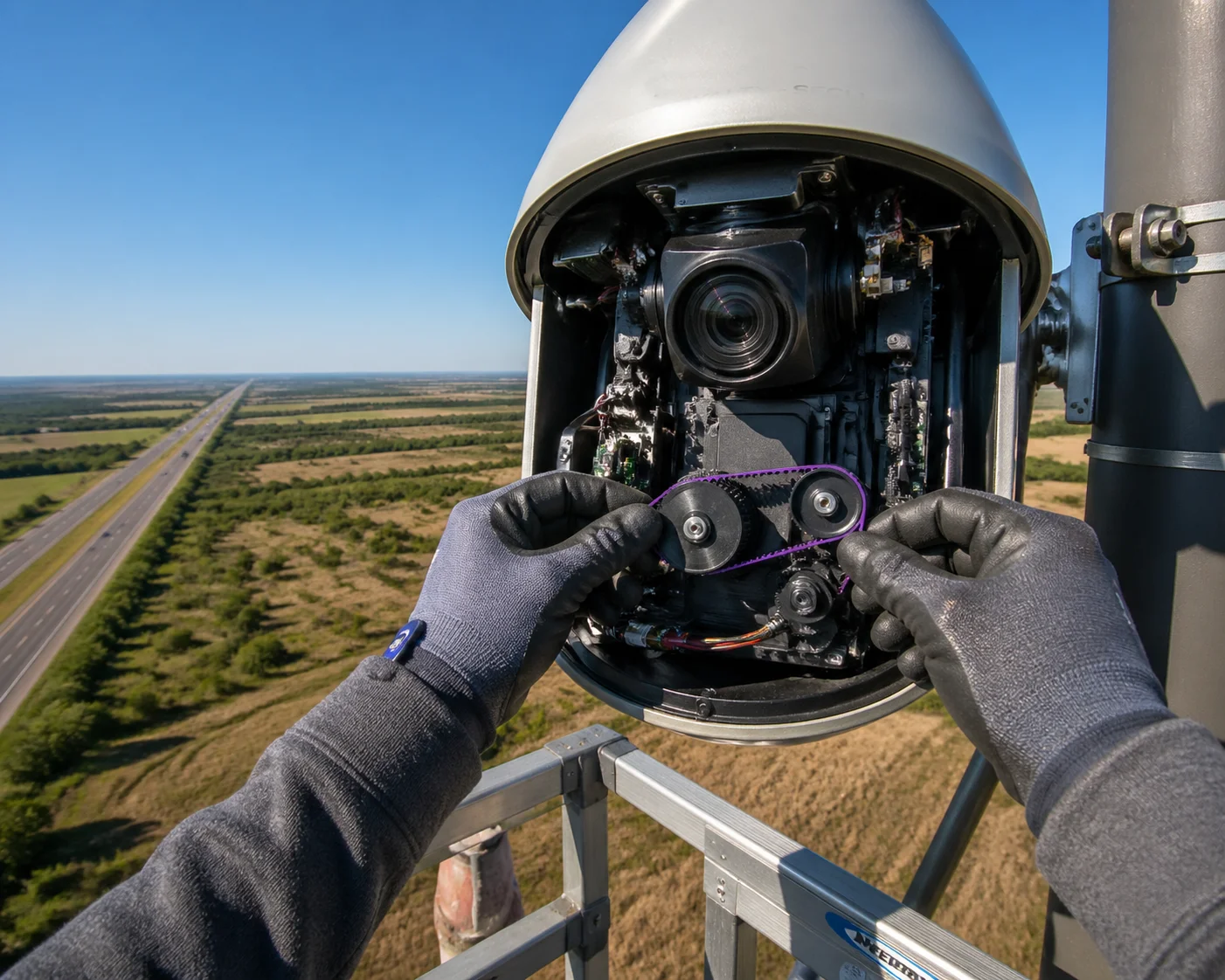

sustitución sobre el terreno de la correa de la cámara PTZ
Cómo es una sustitución típica de una correa
En nuestros modelos PTZ accionados por correa Loyalty-Secu, el proceso es sencillo. Se retira la cubierta de la cúpula, se desatornilla el protector de la correa, se desliza la correa vieja fuera de las poleas, se desliza la nueva, se ajusta el tensor y se cierra. Sin herramientas especiales. Sin equipo de calibración. Un técnico cualificado puede hacerlo en un poste o en un tejado sin necesidad de bajar la cámara.
La alternativa por engranajes es mucho más dura
Compárelo con un PTZ accionado por engranajes. Si la caja de engranajes falla o desarrolla una holgura inaceptable, esto es a lo que te enfrentas:
- Retire toda la unidad PTZ de su soporte.
- Envíelo a un centro de servicio o ábralo en un entorno limpio.
- Desmonte los mecanismos de giro e inclinación para acceder a la caja de engranajes.
- Sustituya los engranajes o todo el módulo de la caja de cambios.
- Vuelva a montar, lubricar y calibrar todas las posiciones preestablecidas.
- Vuelva a instalarlo en el soporte.
Este proceso puede llevar un día entero por cámara. En Estados Unidos, un solo día de técnico cuesta entre $500 y $1.500, dependiendo de la ubicación y los desplazamientos. Para un rancho remoto de Texas o un oleoducto canadiense, añada además los gastos de viaje.
Comparación del mantenimiento sobre el terreno
| Tarea de mantenimiento | PTZ accionado por correa | PTZ con engranaje |
|---|---|---|
| ¿Es necesario desmontar el soporte? | Normalmente no | Normalmente sí |
| Herramientas necesarias | Llave Allen, destornillador | Kit completo de herramientas, llave dinamométrica, grasa |
| Tiempo por unidad | 15-30 minutos | 2-8 horas |
| Nivel necesario | Técnico básico | Mecánico o técnico de fábrica con experiencia |
| ¿Necesitas recalibrar los preajustes? | A veces (menor) | Siempre (recalibrado completo) |
| ¿Se puede hacer en el poste? | Sí, en la mayoría de los modelos | Raramente |
Qué preguntar a su proveedor
Antes de comprometerse con cualquier modelo PTZ, siempre recomiendo hacerse estas preguntas:
- ¿Se puede acceder a la correa sin desmontar la cámara del soporte?
- ¿Venden correas de recambio como piezas de repuesto?
- ¿Existe alguna guía o vídeo de mantenimiento que pueda entregar a mis técnicos de campo?
- ¿Admite el firmware la compensación automática de la posición tras un cambio de correa?
En Loyalty-Secu, me aseguro de que cada modelo con correa que enviamos venga con una guía de mantenimiento clara y en inglés. También tengo correas de repuesto en stock para que pueda pedirlas junto con sus cámaras. De este modo, sus técnicos estarán preparados antes incluso de que surja un problema.
Por qué es importante para su cuenta de resultados
Piénsalo desde la perspectiva de David Miller. Gestiona 200 cámaras en 15 emplazamientos de la zona rural de Texas. Si 10% de esas cámaras necesitan un cambio de correa en el segundo año, son 20 cámaras. A 20 minutos cada una, su equipo se encarga de ello en una sola semana sin tiempo de inactividad. Coste total de las piezas: unos $100.
Ahora imagina que fueran unidades accionadas por engranajes. Veinte reparaciones de cajas de cambios a $800 cada una, es decir, $16.000 sólo en piezas, más semanas de mano de obra. Las cuentas hablan por sí solas.
Conclusión
En la mayoría de los proyectos, las PTZ accionadas por correa tienen un menor coste de mantenimiento a lo largo del tiempo. Las PTZ accionadas por engranajes son adecuadas para situaciones de carga extrema, pero conllevan facturas de reparación más elevadas. Elija en función de las condiciones del lugar, no solo de las especificaciones.
1. Mantenimiento del estiramiento y tensión de la correa dentada para cámaras PTZ. ︎ 2. Comparación de ruido de engranajes rectos frente a engranajes helicoidales en accionamientos PTZ. ︎ 3. Vida útil de la correa reforzada con Kevlar frente a la correa de caucho estándar. ︎ 4. Método de medición de holgura para la precisión de preajuste de PTZ. ︎ 5. Aceleración del desgaste de los engranajes debido a la entrada de polvo en las carcasas IP66. ︎ 6. Grasa de silicona frente a grasa de litio para la longevidad de la caja de engranajes PTZ. ︎ 7. Umbrales de temperatura de secado de lubricación para engranajes PTZ. ︎ 8. Comparación de decibelios para motores PTZ en aplicaciones de interior. ︎ 9. Herramientas y guía de procedimientos para la sustitución de la correa de campo. ︎ 10. Compensación paso a paso en bucle cerrado para la detección del estiramiento de la cinta. ︎
