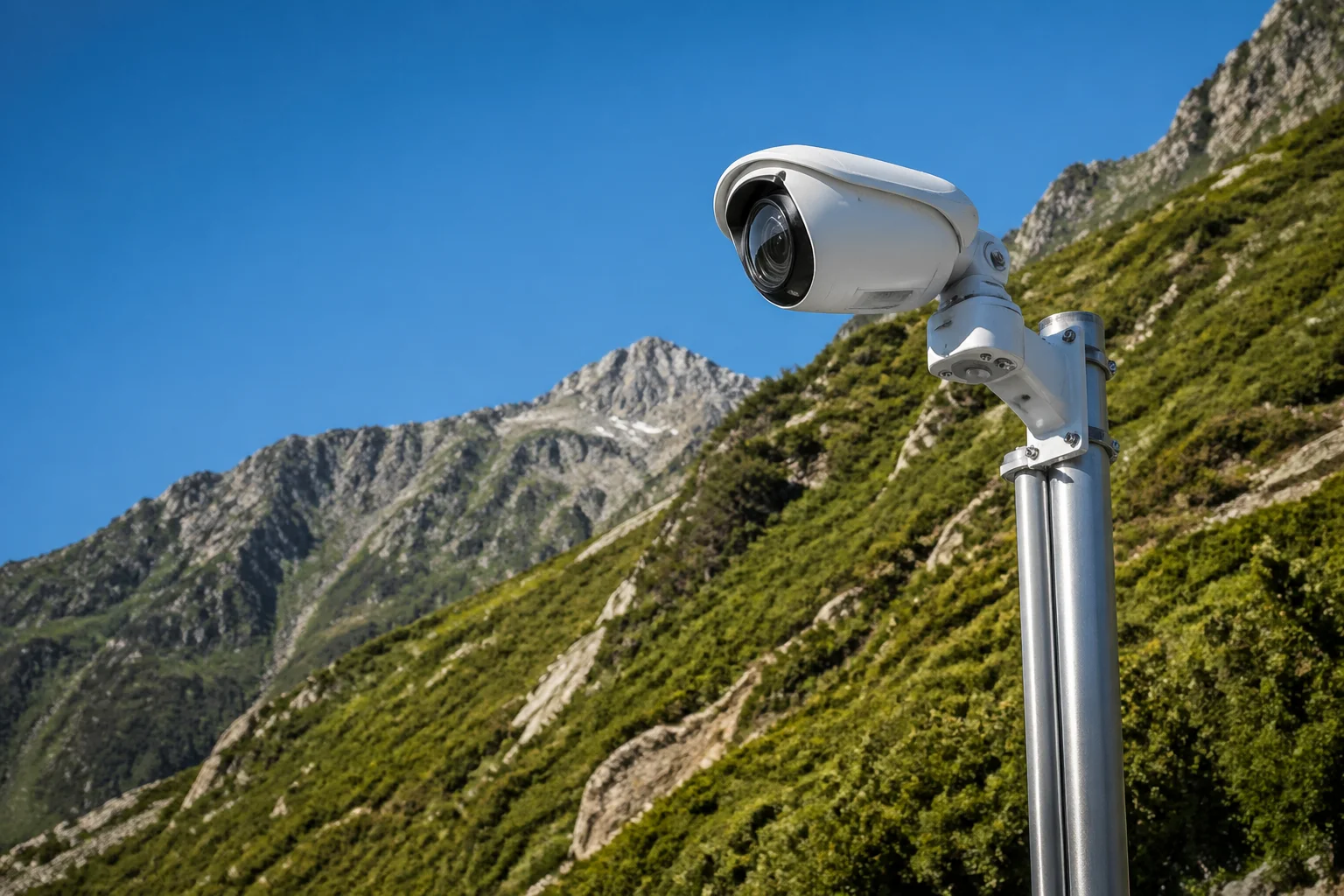

He visto fallar demasiadas cámaras PTZ en trabajos en laderas. La cámara se coloca en un poste, pero no puede mirar hacia arriba. Todo lo que hay por encima del punto de montaje se convierte en un punto ciego. La única especificación que falta -el rango de inclinación- acaba con todo el proyecto.
Un rango de inclinación de -15° a 90° permite que una cámara PTZ mire 15° por encima del horizonte y directamente hacia el suelo. Esto significa que una cámara puede cubrir objetivos situados cuesta arriba, líneas de cresta distantes y el suelo directamente debajo del punto de montaje, todo ello desde una única posición. Para instalaciones en laderas, pendientes y elevadas, esta gama elimina los puntos ciegos que las cámaras estándar de 0° a 90° simplemente no pueden alcanzar.

A continuación, desglosaré cada una de las preguntas reales que me plantean los integradores y jefes de proyecto sobre esta especificación de inclinación. Explicaré lo que significa sobre el terreno, por qué es importante para el presupuesto del proyecto y cómo evitar los errores que veo todos los meses en las implantaciones en laderas.
Índice

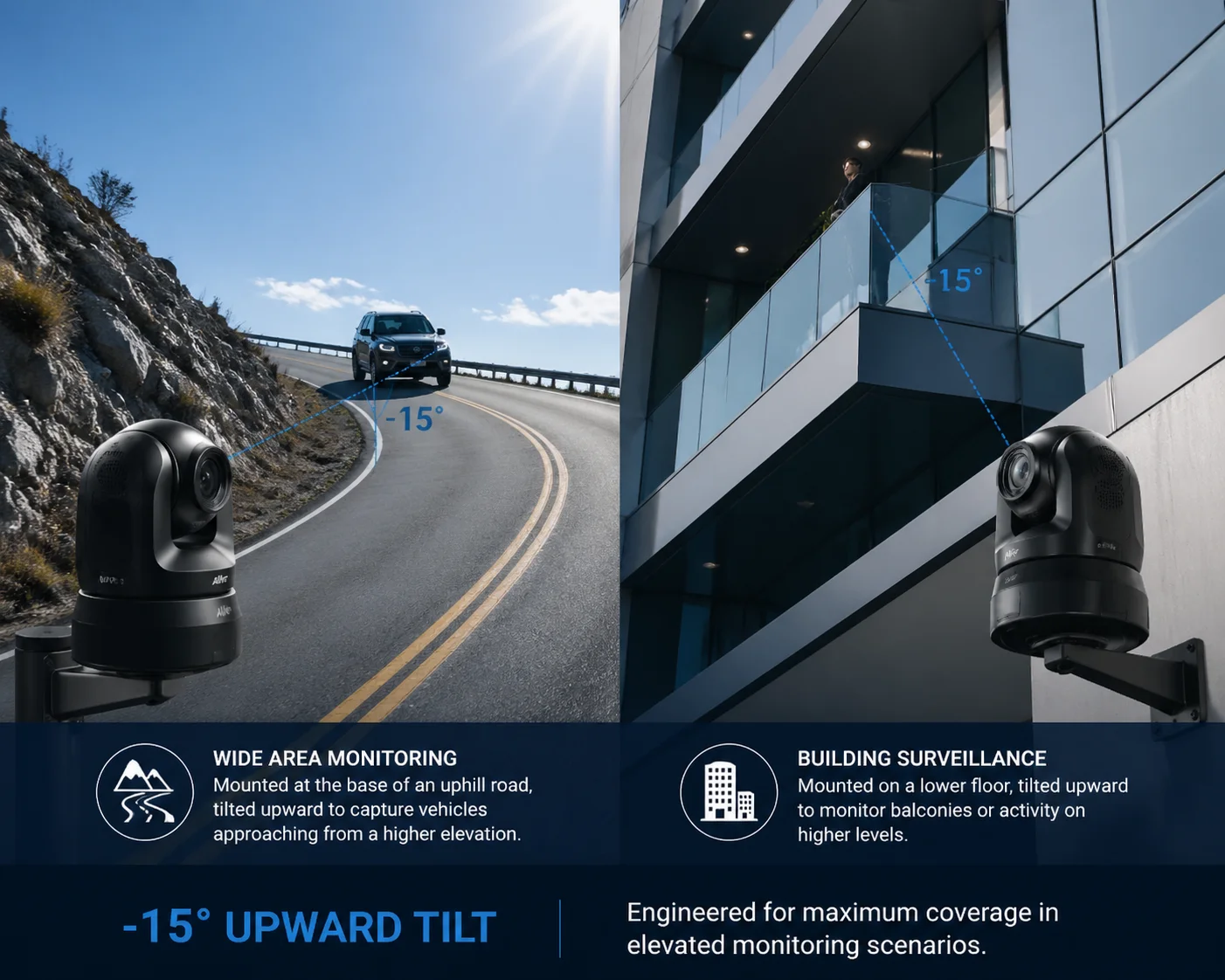

¿Puede mi cámara ver “por encima del horizonte” para vigilar el tráfico cuesta arriba o los pisos más altos?
Esta pregunta me la hacen a menudo los integradores que trabajan en carreteras en pendiente y edificios de varios niveles. Montan una PTZ en un poste a media pendiente y se dan cuenta de que no puede inclinarse hacia arriba para ver la carretera por encima.
Sí. Una cámara con una inclinación de -15° puede mirar 15 grados por encima del plano horizontal. Esto le permite vigilar carreteras cuesta arriba, pisos de edificios más altos o líneas de cresta que se sitúan por encima del punto de montaje de la cámara. Las cámaras PTZ estándar con una inclinación mínima de 0° no pueden hacer esto en absoluto.

Por qué 0° no es realmente “horizontal” en el campo
Sobre el papel, una inclinación de 0° significa que la cámara mira directamente al horizonte. Pero en las instalaciones reales, la “horizontal” rara vez es plana. Esto es lo que ocurre:
Cuando se monta una PTZ en un poste en una ladera, el propio poste puede inclinarse ligeramente. El soporte de montaje puede añadir un pequeño ángulo hacia abajo. Y el terreno delante de la cámara se eleva. Por tanto, incluso con una inclinación de 0°, la cámara ya está mirando ligeramente por debajo de los objetivos que le interesan.
Lo he visto en obras en regiones montañosas. Un integrador pone la cámara con una inclinación de 0° y un zoom de 33X para comprobar una valla situada a 400 metros en una pendiente. La línea de la valla se encuentra en el borde inferior del encuadre, o está completamente fuera de la vista. La cámara debe inclinarse entre 5° y 10° para centrar el objetivo. Sin la capacidad de -15°, esto es imposible.
Las matemáticas de la cobertura en cuesta
Permíteme que ponga algunos números a esto. Supongamos que la cámara está montada en un poste de 6 metros al pie de una pendiente. La pendiente asciende 10° a lo largo de 300 metros. El objetivo, una puerta o una valla, se encuentra en la parte superior de la pendiente.
| Altura de montaje | Ángulo de inclinación | Distancia objetivo | Inclinación hacia arriba requerida | PTZ estándar (0° min) | -15° PTZ |
|---|---|---|---|---|---|
| 6 m | 5° | 200 m | ~3° sobre el horizonte | ❌ No se puede alcanzar | ✅ Cubierto |
| 6 m | 10° | 300 m | ~8° sobre el horizonte | ❌ No se puede alcanzar | ✅ Cubierto |
| 6 m | 15° | 400 m | ~12° sobre el horizonte | ❌ No se puede alcanzar | ✅ Cubierto |
| 10 m | 10° | 500 m | ~7° sobre el horizonte | ❌ No se puede alcanzar | ✅ Cubierto |
Como puede ver, incluso una suave pendiente de 5° crea un problema a 200 metros. El objetivo sobrepasa la línea del horizonte desde la perspectiva de la cámara. Una PTZ estándar simplemente no puede mirar allí.
Supervisión de edificios de varios pisos
Esta misma lógica se aplica a los edificios. Si su cámara está montada en la 3ª planta y necesita vigilar la actividad en la 5ª planta de un edificio al otro lado de la calle, necesita inclinación hacia arriba. Sin ella, los pisos superiores son invisibles. El rango de -15° le proporciona ese alcance sin necesidad de reubicar la cámara en una posición más elevada.
Qué significa esto para el presupuesto de su proyecto
Si su PTZ no puede inclinarse hacia arriba, tiene dos opciones: montar la cámara más alta (lo que supone un coste mayor por el poste, la mano de obra y la grúa) o añadir una segunda cámara. Ambas opciones aumentan el coste del proyecto. Una sola PTZ con inclinación de -15° resuelve el problema a nivel de especificaciones de hardware. Sin poste adicional. Sin cámara adicional. Sin tarjeta SIM ni panel solar adicionales.

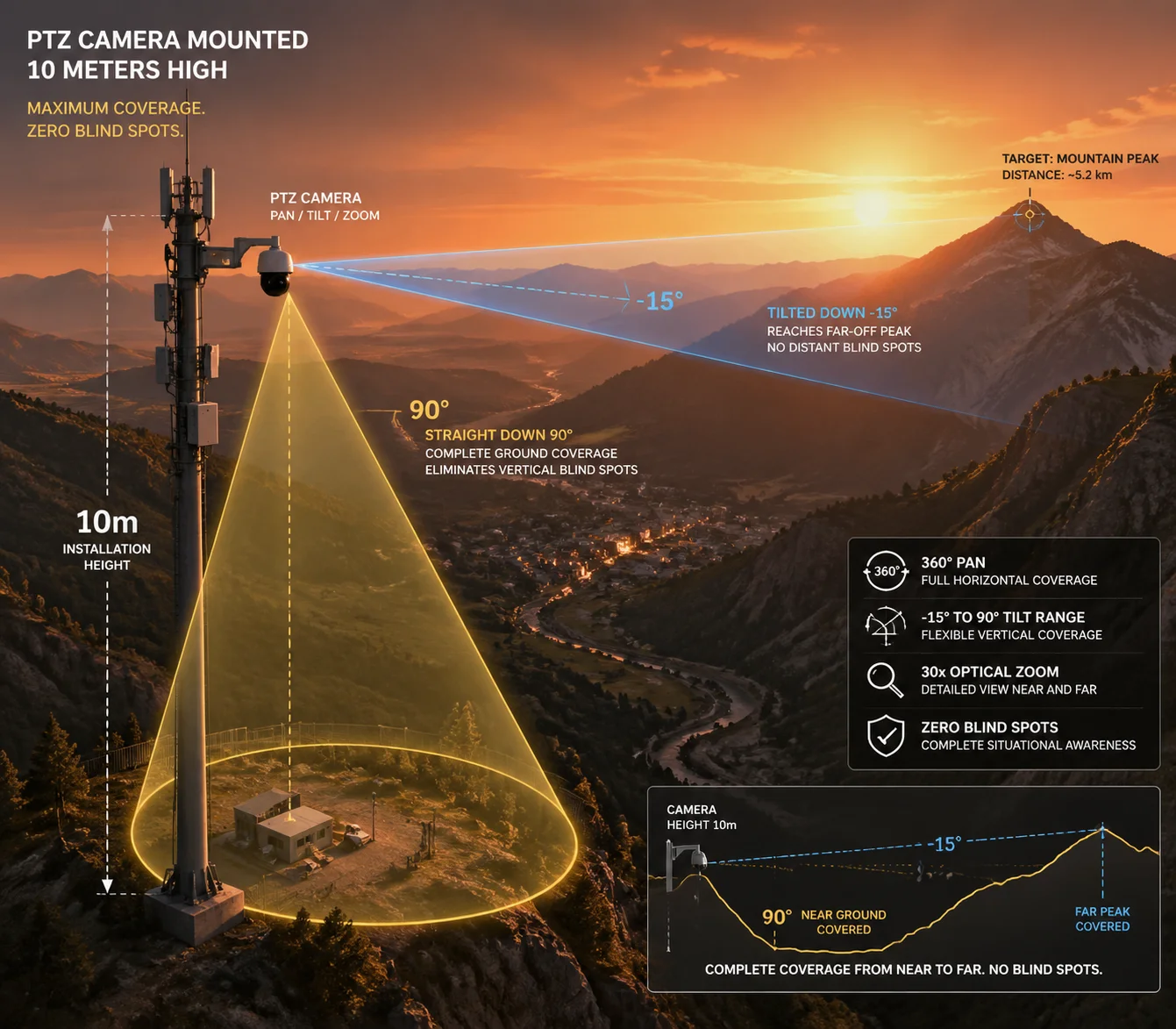

¿Cómo ayuda la inclinación de -15° a eliminar los ángulos muertos cuando la cámara está montada en alto?
He visitado obras en las que una PTZ está colocada a 10 metros de altura en un poste y el cliente se queja de los ángulos muertos. La cámara puede ver a lo lejos, pero no ve la zona justo debajo y, sorprendentemente, la zona lejana en la línea del horizonte.
Cuando una cámara se monta en alto, la inclinación de -15° hacia arriba le permite mirar hacia el horizonte lejano en lugar de mirar sólo hacia abajo. Combinado con la inclinación hacia abajo de 90° para una cobertura de corto alcance directamente debajo, el rango completo de -15° a 90° elimina tanto los puntos ciegos “demasiado lejos” como “demasiado cerca” que afectan a las instalaciones de montaje alto.

Los dos puntos ciegos de las cámaras PTZ de montaje alto
La mayoría de la gente piensa que montar una cámara en alto proporciona una mejor cobertura. En parte es cierto. La altura proporciona un campo de visión más amplio y reduce los obstáculos. Pero también crea dos puntos ciegos específicos:
Punto ciego 1: Justo debajo de la cámara Cuando la cámara está a 0° de inclinación (horizontal), mira a lo lejos. El suelo directamente debajo del poste -en un radio de 5 a 15 metros- es invisible. Para ver esta zona, la cámara debe inclinarse hasta 80° o 90°. La mayoría de las cámaras PTZ lo soportan bien.
Punto ciego 2: El horizonte lejano Esto es lo que la gente pasa por alto. Cuando se instala una cámara a 10 metros de altura en la cima de una colina y el terreno desciende frente a ella, la línea del horizonte se sitúa en realidad en el centro de la imagen. sobre el plano horizontal de 0° de la cámara en relación con los objetivos lejanos. La cámara necesita inclinarse ligeramente hacia arriba para ver los puntos más lejanos del paisaje. Sin una inclinación de -15°, esos objetivos lejanos se salen del encuadre.
Cómo de -15° a 90° cubre todo el plano vertical
Piense en el rango de inclinación de la cámara como un arco vertical. Así es como se descompone la cobertura:
| Ángulo de inclinación | Lo que ve la cámara | Caso práctico |
|---|---|---|
| -15° (hacia arriba) | Cielo, crestas, laderas superiores, pisos altos | Supervisión de las líneas de la valla cuesta arriba, horizonte lejano |
| 0° (horizontal) | Terreno a media distancia, carreteras, líneas perimetrales | Vigilancia general a media distancia |
| 45° (hacia abajo) | Zona cercana al suelo, caminos, aparcamientos | Seguimiento de personas y vehículos que se acercan |
| 90° (recto hacia abajo) | Suelo directamente debajo del poste de la cámara | Comprobación de la base del poste, paredes cercanas, drenaje |
Este arco completo significa que una cámara puede barrer desde el cielo hasta el suelo. En un despliegue en ladera, esto no es un lujo, sino una necesidad.
Patrulla preestablecida para una cobertura vertical completa
En la práctica, recomiendo establecer al menos tres posiciones prefijadas para aprovechar esta gama:
- Preajuste 1: -10° de inclinación - apuntando a la cresta superior o a la carretera distante. Esta es su posición de alerta temprana. Ves vehículos o personas acercándose desde lejos.
- Preajuste 2: inclinación de 0° a 20 - apuntando al perímetro medio. Esta es su principal zona de vigilancia.
- Preajuste 3: inclinación de 75° a 90 - apuntando directamente hacia abajo. De este modo se comprueba la base de la instalación, el estado de los paneles solares o el canal de drenaje situado debajo.
Con el crucero automático, la cámara gira por estos preajustes cada 30 o 60 segundos. Una cámara. Cobertura vertical total. Sin ángulos muertos.
Ejemplo real: Vigilancia de valles
Imagine una PTZ 4G alimentada por energía solar montada en una cresta con vistas a un valle. El fondo del valle está 80 metros más abajo. La cresta opuesta está a 600 metros y 20 metros más alta que la cámara.
Una PTZ estándar de 0° a 90° puede ver el fondo del valle (inclinándose hacia abajo) y la ladera media (a 0°). ¿Pero la cresta opuesta? Se encuentra por encima del plano horizontal. La cámara no puede verla. Se necesitaría una segunda cámara en un poste más alto, o desplazar la cámara a un punto más elevado.
Con una inclinación de -15°, la cámara simplemente mira hacia arriba de 10° a 12° y captura la cresta opuesta. Una cámara. Un poste. Un panel solar. Una tarjeta SIM. El ahorro es evidente.

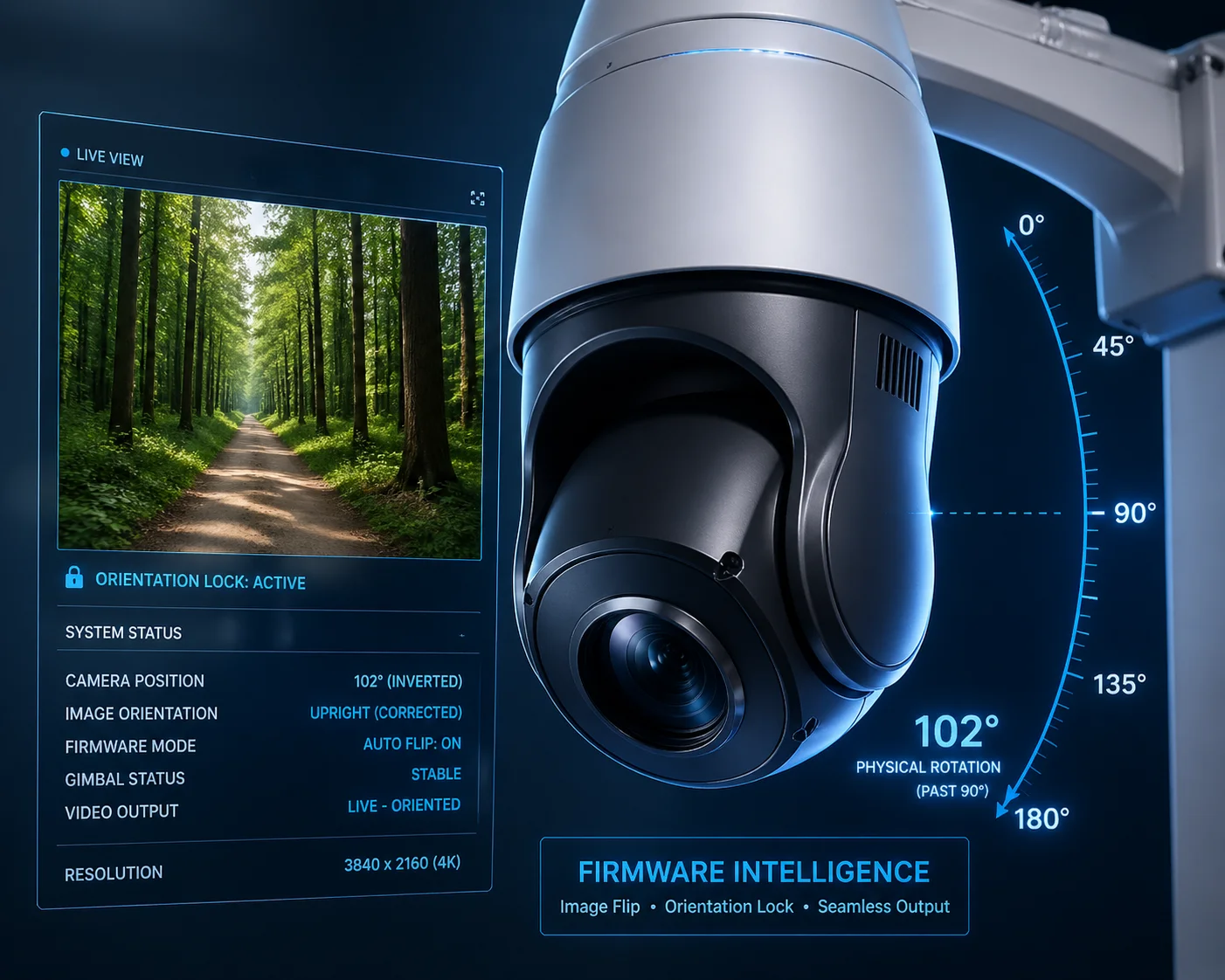

¿Se desplazará la imagen correctamente cuando la cámara se incline más allá del punto vertical de 90°?
He tenido clientes que me han preguntado esto después de leer hojas de especificaciones que mencionan “auto-flip” o “auto-reverse”. Les preocupa que la imagen aparezca al revés o reflejada cuando la cámara se inclina hasta ángulos extremos.
Sí, una cámara PTZ correctamente diseñada invertirá automáticamente la imagen cuando pase por el punto vertical de 90° o cuando esté montada en el techo en posición invertida. El firmware detecta la orientación y corrige la imagen para que siempre aparezca al derecho en su monitor o plataforma VMS.

Funcionamiento mecánico y de firmware de la función Auto-Flip
Cuando una cámara PTZ se inclina más de 90° (en línea recta hacia abajo), el cardán mecánico alcanza su límite físico. Algunas cámaras utilizan una función llamada “auto-reverse” para manejar esto. Esto es lo que ocurre:
- La cámara se inclina hasta 90° (hacia abajo).
- El operador o el preajuste intentan inclinarse más.
- El motor panorámico de la cámara gira 180° horizontalmente.
- El motor de inclinación invierte la dirección.
- El firmware invierte la imagen para que permanezca boca arriba.
Todo esto ocurre en aproximadamente 1 ó 2 segundos. El resultado es que la cámara puede mirar “más allá” del punto de 90° sin que la imagen quede invertida. Para el operador, la sensación es de fluidez.
Por qué es importante para el montaje invertido (techo/colgante)
En los proyectos en ladera, a veces es necesario montar la cámara bajo un voladizo, el tablero de un puente o el techo de un túnel. En estos casos, la cámara cuelga boca abajo. Sin el giro automático, todas las imágenes saldrían invertidas.
Las buenas cámaras PTZ -y hablo de unidades de calidad industrial, no de juguetes de consumo- detectan la montura invertida automáticamente. El firmware invierte la imagen. Los controles de inclinación también se invierten para que “arriba” en tu joystick siga significando “arriba” en la pantalla.
Qué comprobar antes de comprar
No todas las implementaciones de auto-flip son iguales. Esto es lo que les digo a mis clientes que comprueben:
- ¿El volteo se produce automáticamente o hay que configurarlo manualmente en el menú? Automático es mejor. Manual significa que cada cámara necesita una configuración individual, lo que añade trabajo en proyectos grandes.
- ¿Funciona el flip con todos los flujos de vídeo? Algunas cámaras activan el flujo principal pero no el secundario. Esto causa problemas cuando el VMS utiliza el subflujo para la visualización en directo.
- ¿Afecta el giro al texto OSD (visualización en pantalla)? En las cámaras baratas, el texto del OSD también se voltea y se vuelve ilegible. En las cámaras buenas, el OSD permanece correcto independientemente de la orientación.
- ¿Causa la inversión automática un “salto” visible en el vídeo grabado? En las cámaras bien diseñadas, la transición es suave. En las que no lo están, aparece una pantalla negra de 1-2 segundos o un salto de imagen brusco.
Compatibilidad con plataformas VMS
Si su cliente utiliza Hito 1, Lirio azul 2, u otro VMS importante, el auto-flip debe funcionar a nivel de protocolo. La cámara debe enviar la imagen corregida a través de ONVIF o RTSP. El VMS no debería necesitar ningún plugin o controlador especial para mostrar la imagen invertida correctamente. Siempre pruebo esto antes de enviar un lote a un integrador. Una cámara que funciona perfectamente en su propia interfaz web pero envía un flujo invertido a través de ONVIF es inútil en un despliegue profesional.
¿Es el motor de inclinación lo suficientemente potente como para mantener un ángulo de -15° contra la gravedad y el viento?
Esta es la pregunta que separa a los ingenieros de los vendedores. Cualquiera puede imprimir “de -15° a 90°” en una hoja de especificaciones. Pero, ¿puede el motor mantener realmente esa posición con un viento cruzado de 60 km/h en la cresta de una montaña? Lo he probado y la respuesta depende totalmente del diseño del motor y del engranaje.

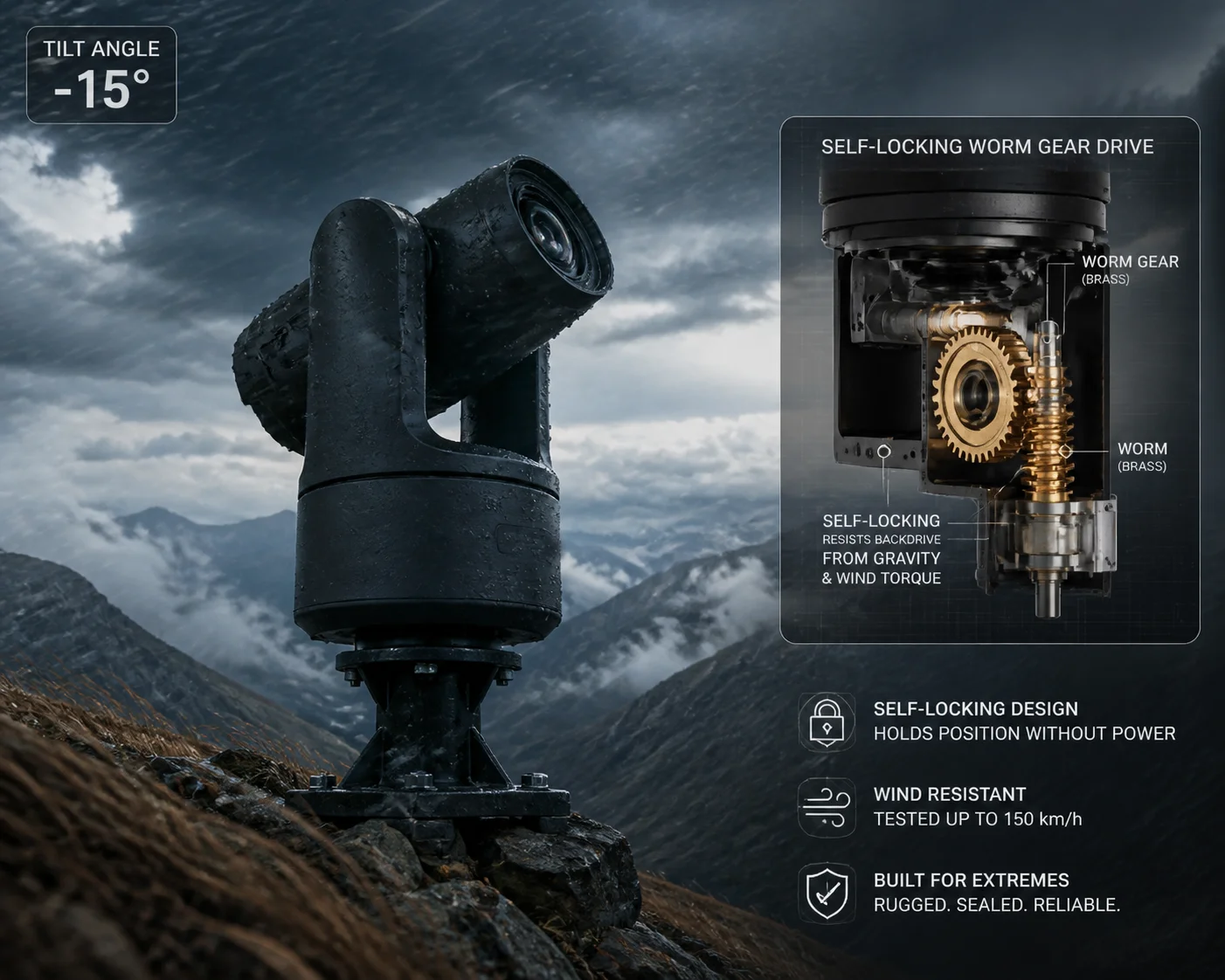

Una PTZ industrial correctamente diseñada utiliza un engranaje helicoidal o un mecanismo de engranaje autobloqueante en el motor de inclinación. Esto significa que el motor puede mantener cualquier posición -incluido el ángulo ascendente de -15°- sin desviarse, incluso bajo fuertes cargas de viento. Las cámaras de consumo con simples engranajes rectos se desviarán o vibrarán en ángulos de inclinación extremos, especialmente en exteriores.

Por qué -15° es el ángulo más difícil de mantener
A 0° de inclinación (horizontal), la gravedad empuja la carcasa de la cámara directamente hacia abajo. El motor de inclinación sólo tiene que resistir un pequeño par. A 90° (recto hacia abajo), la gravedad realmente ayuda: la cámara cuelga de forma natural y el motor apenas trabaja.
Pero a -15° (mirando hacia arriba), la carcasa de la cámara está inclinada en contra de la gravedad. El peso del objetivo, el iluminador de infrarrojos y la carcasa crean un par que intenta tirar de la cámara hacia abajo, hacia 0°. El motor debe resistir esta fuerza de forma activa y continua.
Ahora añada el viento. En la cresta de una montaña o en una ladera abierta, es habitual que soplen vientos sostenidos de 40 a 80 km/h. El viento que golpea la cúpula de la cámara crea un par adicional en el eje de inclinación. Si el motor o el sistema de engranajes es débil, la cámara lo hará:
- Deriva lentamente hacia abajo desde -15° hacia 0°.
- Vibra u oscila, causando imágenes borrosas
- Hacer ruidos de rozamiento al patinar los engranajes
Engranaje helicoidal frente a engranaje recto: La diferencia crítica
El tipo de engranaje del mecanismo de inclinación determina si la cámara puede mantener su posición:
| Característica | Engranaje helicoidal 3 (Industrial) | Engranaje recto 4 (Consumidor) |
|---|---|---|
| Autocierre | Sí - mantiene la posición sin alimentación | No - puede resbalar bajo carga |
| Resistencia al viento | Alta - resiste la torsión externa | Bajo - vibra con el viento |
| Precisión de la posición | ±0.1° | ±1° o peor |
| Nivel de ruido | Bajo | Más alto, especialmente bajo carga |
| Coste | Más alto | Baja |
| Vida útil | Más de 50.000 horas | 10.000-20.000 horas |
En Loyalty-Secu, utilizamos mecanismos de tornillo sin fin en nuestros conjuntos de inclinación PTZ. No se trata de una elección de marketing, sino de un requisito de ingeniería. Un engranaje helicoidal es autobloqueante por diseño. Aunque se corte la alimentación del motor, la cámara permanece a -15°. La gravedad no puede hacer retroceder el engranaje. El viento no puede empujarlo fuera de su posición.
Qué ocurre cuando fallan los motores baratos
He visto los resultados de motores basculantes baratos en proyectos de ladera. Aquí está una secuencia de fallo típico:
- El integrador instala la cámara y establece un preajuste a -10° para vigilar una carretera cuesta arriba.
- Durante las primeras semanas, funciona bien.
- Tras un mes de exposición al viento, los dientes del engranaje empiezan a desgastarse.
- La cámara comienza a desviarse de 2° a 3° de la posición preestablecida.
- La imagen con zoom 33X, que estaba centrada en una puerta situada a 400 metros, muestra ahora el cielo vacío.
- El cliente llama al integrador. El integrador conduce 2 horas hasta el lugar. Reajusta el preajuste. En una semana vuelve a desviarse.
- El integrador sustituye la cámara. Coste total: el precio de la cámara más dos camiones y la pérdida de confianza del cliente.
Por eso siempre les digo a mis clientes: las especificaciones del motor basculante no sólo tienen que ver con la autonomía. Se trata de la fuerza de retención, el tipo de engranaje y la fiabilidad a largo plazo. Una especificación de -15° no significa nada si el motor no puede mantener -15° tras seis meses de exposición a la intemperie.
Protocolo de pruebas que recomiendo
Antes de comprometerse a hacer un pedido grande, pida a su proveedor que haga esta prueba:
- Ajuste la cámara a -15° de inclinación.
- Aplique una carga lateral de 5 kg a la cúpula (simulando el viento).
- Déjelo durante 24 horas.
- Compruebe si el ángulo de inclinación se ha desviado.
Si el proveedor no puede o no quiere hacer esta prueba, eso le dice algo sobre su confianza en el producto.
Conclusión
Un rango de inclinación de -15° a 90° no es una especificación de lujo, sino un requisito práctico para cualquier despliegue PTZ en laderas, pendientes o elevaciones. Elimina los ángulos muertos cuesta arriba, reduce el número de cámaras necesarias y ahorra dinero en postes, mano de obra y camiones. Compruebe el tipo de engranaje, pruebe la fuerza de sujeción y verifique la compatibilidad del giro automático con su VMS antes de comprar.
