He visto demasiadas cámaras PTZ volver del campo con módulos 4G quemados - y toda la placa base tuvo que ser desechada.
El uso de un zócalo Mini-PCIe o M.2 en lugar de soldar el módulo 4G directamente en la placa base proporciona flexibilidad modular. Puede intercambiar módulos para diferentes operadores, actualizar de 4G a 5G, sustituir un módem dañado in situ y mantener un diseño de placa base universal en todos los mercados de exportación.

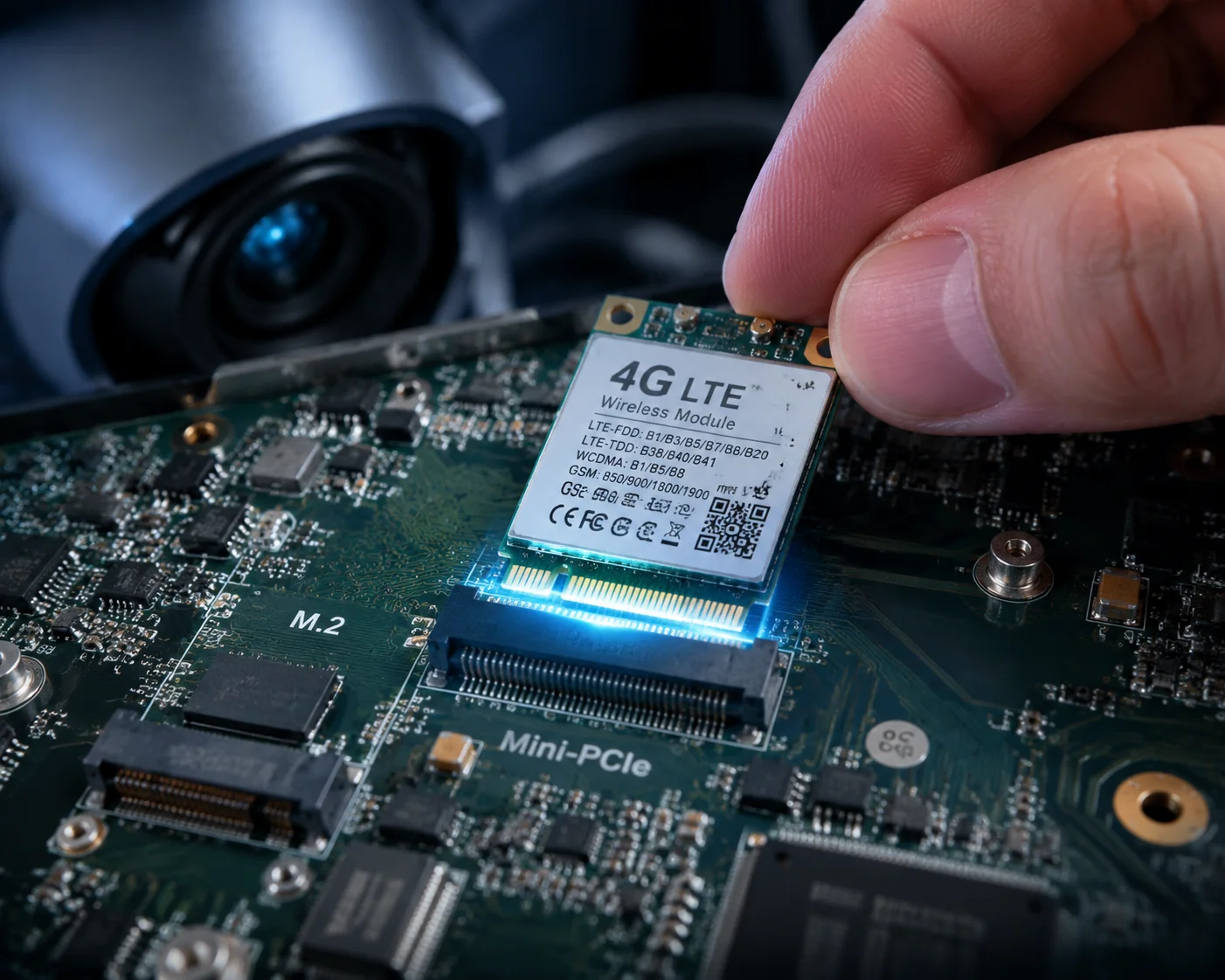

Interfaz modular Mini-PCIe y M.2 en la placa base de la cámara PTZ
En Loyalty-Secu, construimos cada cámara solar PTZ en torno a este principio de plug-and-play. Las razones van mucho más allá de la simple comodidad. Tienen que ver con los costes de inventario, la velocidad de reparación sobre el terreno, la estrategia de certificación, la gestión térmica y la seguridad de la cadena de suministro a largo plazo. En este artículo, le explicaré las cuatro preguntas más frecuentes que me plantean los integradores y distribuidores de Norteamérica, Europa y Oriente Medio, y le mostraré por qué el enfoque de enchufe y listo siempre sale ganando.
Índice
¿Puedo actualizar fácilmente mis cámaras de 4G a 5G simplemente cambiando el módulo M.2 más adelante?
Recuerdo a un distribuidor de Texas que compró 500 unidades de nuestras cámaras PTZ solares Cat.4. Un año después, su operador desplegó la 5G. Un año después, su operador lanzó la 5G. Le entró el pánico.
Sí, si su cámara PTZ utiliza un zócalo M.2 o Mini-PCIe, puede extraer el módulo Cat.4 antiguo y conectar un módulo Cat.6, Cat.12 o incluso 5G, sin cambiar la placa base, la óptica ni el sistema motor. Esta es la vía de actualización más rápida y barata.

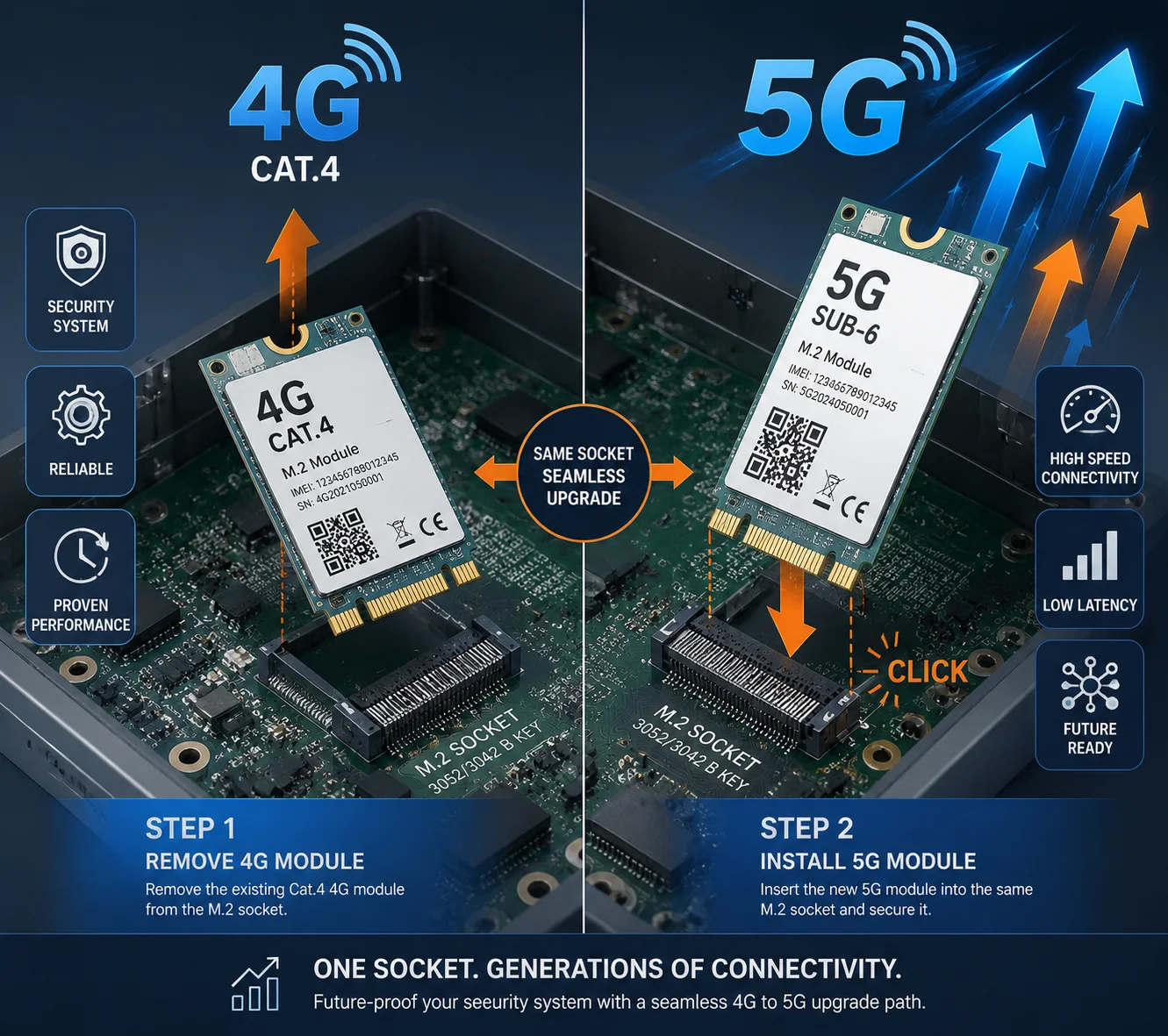

Actualización del módulo 4G a 5G en la cámara PTZ con conector M.2
Por qué es importante para los compradores norteamericanos
El panorama de las redes móviles en Estados Unidos y Canadá se mueve con rapidez. Operadores como Verizon, AT&T y T-Mobile añaden nuevas bandas de frecuencia. Retiran las antiguas. Empujan a los clientes hacia 5G4. Si su cámara tiene un Módulo 4G3, Por lo tanto, te quedas con las bandas y el nivel de velocidad que admita ese módulo. Para actualizarlo, hay que rediseñar toda la placa de circuito impreso, rehacer las certificaciones FCC y PTCRB y, probablemente, cambiar también la carcasa mecánica. Este proceso lleva entre 6 y 12 meses y cuesta decenas de miles de dólares.
Con un diseño basado en zócalo, sólo tengo que asegurarme de que el nuevo módulo encaja en el mismo M.2 Llave B6 o Mini-PCIe. A continuación, mi equipo de firmware actualiza el controlador. Y ya está. La cámara está ahora en 5G.
La diferencia de coste real
Permítanme hacer números. Supongamos que tienes 1.000 cámaras desplegadas en un proyecto de parque solar en Arizona.
| Ruta de actualización | Diseño basado en zócalos | Diseño soldable |
|---|---|---|
| Cambio de hardware | Intercambiar módulo M.2 ($25-$45 cada uno) | Sustituir toda la placa base ($120-$180 cada una) |
| Mano de obra por unidad | 10 minutos in situ | Envío de vuelta a fábrica, 4-6 semanas |
| Recertificación | Parcial (ID FCC existente del módulo de referencia) | Recertificación completa FCC + PTCRB |
| Coste total de 1.000 unidades | ~$35,000–$55,000 | ~$180,000–$280,000+ |
| Tiempo de inactividad | Horas | De semanas a meses |
La brecha es enorme. Para un integrador de sistemas que licita en proyectos gubernamentales o de servicios públicos, este tipo de flexibilidad no es opcional. Es un requisito.
M.2 frente a Mini-PCIe para el futuro ancho de banda
No todos los enchufes son iguales. Mini-PCIe1 ha sido el caballo de batalla del sector durante años, pero alcanza velocidades máximas de PCIe x1 y USB 2.0. Eso está bien para LTE Cat.4 o Cat.6. Está bien para LTE Cat.4 o Cat.6. Pero los módulos 5G superan los 1 Gbps. Pero los módulos 5G ofrecen velocidades de datos superiores a 1 Gbps. Necesitan carriles PCIe x2 o incluso x4. M.22 soporta esos mayores recuentos de carriles. Por tanto, si está planificando una línea de productos que debe durar cinco o más años, M.2 es la apuesta más segura. Siempre les digo a mis clientes: elijan M.2 hoy para no toparse con un muro de ancho de banda mañana.
¿Cómo simplifica una interfaz modular las reparaciones sobre el terreno si el módem celular resulta dañado por una sobretensión?
Una vez recibí una llamada a las 2 de la madrugada. Una tormenta eléctrica en Oklahoma había fundido los módems 4G de 30 cámaras de un proyecto de oleoductos. El cliente necesitaba que volvieran a funcionar en 48 horas.
Una interfaz modular Mini-PCIe o M.2 permite a un técnico de campo sustituir un módem celular dañado por una sobretensión en menos de 15 minutos: abrir la carcasa, desenroscar un tornillo, extraer el módulo antiguo, insertar uno nuevo y cerrar. Sin soldador. Sin retorno a fábrica. Sin desperdicio de placa base.

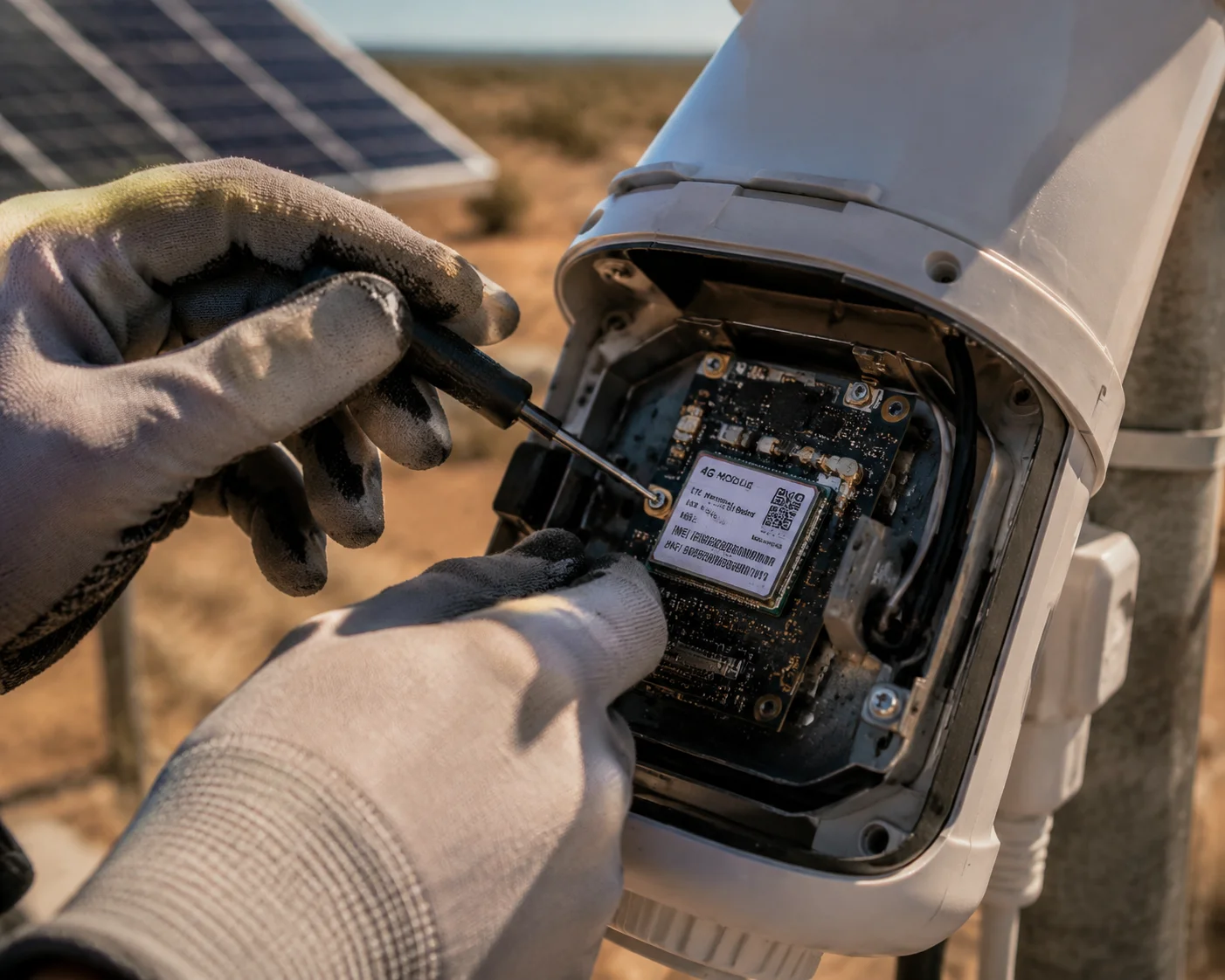

Técnico de campo sustituyendo el módulo Mini-PCIe 4G de una cámara solar PTZ
El verdadero enemigo: los costes de rodaje de los camiones
En el sector de la seguridad estadounidense se habla de los costes de “desplazamiento en camión”. Se trata del gasto total que supone enviar a un técnico a un lugar remoto. Incluye el tiempo de viaje, la mano de obra, el combustible y la pérdida de productividad. Para una cámara solar PTZ en un rancho de Montana o en lo alto de una grúa de construcción en Houston, un solo viaje en camión puede costar entre $300 y $800. Si el técnico llega y descubre que la cámara está instalada en un lugar remoto, el coste puede ser muy elevado. Si el técnico llega y descubre que la placa base está muerta porque el módulo 4G estaba soldado y no se puede sustituir, ese camión se ha desperdiciado. La cámara vuelve al almacén. Luego se envía a China. Y vuelve semanas después. Son dos o tres camiones para una sola cámara.
Con un diseño de zócalo, mi cliente de Oklahoma recibió 30 módulos de repuesto por FedEx de un día para otro. Su instalador local los cambió todos en un día. Tiempo total de inactividad: 36 horas. Coste total: módulos más un día de mano de obra. Compárelo con el envío de 30 cámaras completas a través del Océano Pacífico.
¿Qué mata al módulo en primer lugar?
Entender los modos de fallo ayuda a explicar por qué el módulo -y no la placa base- es la parte más vulnerable.
| Causa del fallo | Cómo daña el módulo | Por qué suele sobrevivir la placa base |
|---|---|---|
| Sobretensión inducida por rayos | Entra alta tensión por el cable de la antena y quema el frontal de RF del módulo | Diodos TVS8 en la placa base sujetan el voltaje antes de que llegue a otros chips |
| Funcionamiento prolongado a altas temperaturas | El amplificador de potencia dentro del módulo se sobrecalienta durante la carga continua de vídeo 4K | El módulo se asienta sobre el zócalo, ligeramente elevado sobre la placa, para que el calor permanezca localizado. |
| Reconfiguración de la red de operadores | La búsqueda constante de banda agota el módulo y estresa su firmware | El SoC principal y el procesador de imágenes se alimentan por separado. |
| ESD durante la instalación | Un técnico toca el conector de la antena sin conexión a tierra | El conector está en el módulo, no en la placa base. |
En cada caso, el módulo se lleva la peor parte. La placa base, el sensor de imagen y el controlador del motor PTZ están bien. Un diseño con zócalo permite sustituir sólo la pieza que ha fallado. Un diseño con soldadura te obliga a sustituirlo todo.
Estrategia de piezas de recambio
Para grandes despliegues -por ejemplo, de 200 a 2.000 cámaras- siempre recomiendo a mis clientes que tengan a mano módulos de repuesto 5%. Es mucho más barato que tener cámaras de repuesto 5%. A Cat.45 cuesta $20-$40. Una cámara PTZ solar completa de 40X cuesta $600-$1.200. Las matemáticas hablan por sí solas.
¿Proporciona el zócalo mecánico un mejor aislamiento térmico para el procesador de imágenes Core 4K?
Una vez probé una cámara de la competencia en la que el módulo 4G estaba soldado justo al lado del sensor de imagen. A plena transmisión 4K a través de LTE, la temperatura del sensor subió 12 °C por encima de lo normal. El vídeo estaba lleno de ruido.
Sí. Un zócalo Mini-PCIe o M.2 eleva físicamente el módulo celular por encima de la superficie de la placa de circuito impreso y crea un espacio de aire. Este espacio actúa como un amortiguador térmico entre el transmisor de RF de alta potencia y el sensor de imagen 4K sensible al calor, reduciendo el ruido térmico en el vídeo.

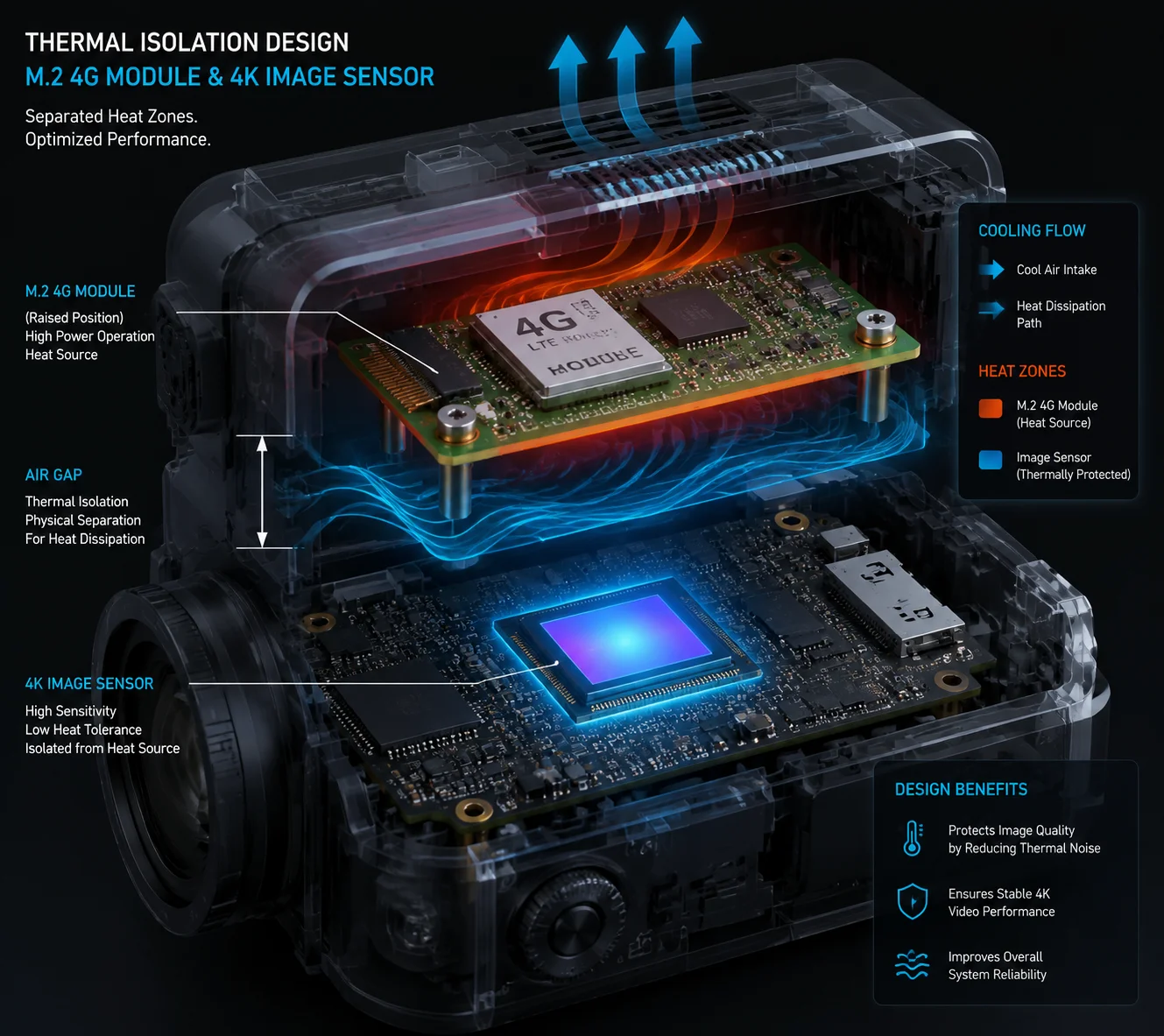

Aislamiento térmico entre el módulo M.2 4G y el sensor de imagen 4K en la placa de circuito impreso de la cámara PTZ
¿Cuánto calor produce un módulo 4G?
Cuando un módulo 4G carga un 4K H.2657 de vídeo, su amplificador de potencia puede consumir entre 2 y 4 vatios de pico. La mayor parte de esa potencia se convierte en calor. En una pequeña placa de circuito impreso dentro de un recinto exterior sellado, ese calor no tiene adónde ir. Se propaga a través de las capas de cobre de la placa y llega a los componentes cercanos.
El sensor de imagen es el componente más sensible de la placa. Cuando aumenta su temperatura, aumenta la corriente oscura en cada píxel. Esto se manifiesta en forma de puntos de colores aleatorios y grano en el vídeo, lo que los ingenieros llaman “ruido térmico”. Para una cámara con zoom óptico 40X que necesita leer una matrícula a 500 metros, incluso un pequeño aumento del ruido puede inutilizar la imagen.
La ventaja del espacio aéreo
Un conector Mini-PCIe o M.2 mide unos 4-5 mm de alto. Esto significa que la parte inferior del módulo se sitúa 4-5 mm por encima de la superficie de la placa de circuito impreso. Este pequeño espacio de aire hace dos cosas importantes. En primer lugar, bloquea la conducción directa del calor del módulo a la placa. El aire es un mal conductor térmico. En segundo lugar, crea un espacio donde se puede colocar un esparcidor de calor dedicado o almohadilla térmica en la parte superior del módulo. Ese esparcidor de calor puede dirigir el calor del módulo hacia la carcasa metálica de la cámara, lejos del sensor.
Ventajas del blindaje EMI
El calor no es el único problema. Un módulo 4G transmite energía de radiofrecuencia a niveles de potencia de hasta 23 dBm (200 milivatios). Esa energía de RF puede acoplarse a los circuitos analógicos cercanos, como la entrada de audio, el bus de control RS-485 o incluso el convertidor analógico-digital del sensor. Cuando el módulo se suelda en plano en la placa, sus trazas de antena se sitúan justo en las mismas capas de cobre que todo lo demás. Aislar las emisiones de RF resulta muy difícil.
Con un módulo montado en zócalo, puedo poner una lata de blindaje metálico completo sobre el módulo. El blindaje se conecta a tierra a través de las patillas del zócalo. Esto crea una jaula de Faraday limpia alrededor de la sección de RF. El resultado: vídeo más limpio, sin zumbidos de audio y señales de control PTZ más fiables.
En nuestras cámaras PTZ solares Loyalty-Secu 4G, utilizamos exactamente este enfoque. El módulo tiene su propio compartimento blindado. El sensor de imagen tiene su propia zona aislada térmicamente. Por eso nuestras cámaras ofrecen imágenes 4K nítidas incluso durante la carga continua de LTE en entornos desérticos a 50 °C.
¿Existe un tornillo de bloqueo para evitar que el módulo Mini-PCIe se suelte durante el transporte?
Un cliente de Dubai me hizo una vez exactamente esta pregunta. Estaba enviando 200 cámaras por mar a una obra. Le preocupaba que los módulos se soltaran durante el viaje de 30 días.
Sí, los zócalos Mini-PCIe y M.2 incluyen un tornillo de bloqueo mecánico que mantiene el módulo plano contra el separador de la placa de circuito impreso. Combinado con el conector de borde de ajuste por fricción, este tornillo impide que el módulo se suelte durante el transporte, el montaje en vehículos o la instalación en postes expuestos al viento.
Tornillo de bloqueo que fija el módulo Mini-PCIe a la placa de la cámara PTZ
Funcionamiento del mecanismo de bloqueo
Tanto Mini-PCIe como M.2 utilizan el mismo enfoque básico. El módulo se desliza en el conector en ángulo, normalmente unos 30 grados. A continuación, se presiona el módulo hasta que quede plano. Un poste metálico en la placa de circuito impreso tiene un orificio roscado. Se introduce un pequeño tornillo de cabeza Phillips a través del orificio del extremo del módulo en el separador. El tornillo sujeta el módulo firmemente en su sitio.
Es el mismo sistema que se utiliza en millones de portátiles, PC industriales y ordenadores instalados en vehículos. Ha demostrado su fiabilidad en MIL-STD-810G9 pruebas de vibración y choque. Para una cámara PTZ montada en un poste de una autopista o en un vehículo en movimiento, este nivel de seguridad mecánica es más que suficiente.
¿Y las vibraciones extremas?
Algunos de mis clientes montan cámaras PTZ en camiones, trenes o incluso barcos. Estos entornos producen vibraciones constantes a frecuencias que pueden aflojar los tornillos con el tiempo. Para estos casos, recomiendo dos pasos adicionales.
En primer lugar, aplique una pequeña gota de fijador de roscas de resistencia media (como Loctite 243) en el tornillo de bloqueo. Esto evita que el tornillo se salga, pero permite extraerlo con un destornillador estándar cuando tengas que cambiar el módulo.
En segundo lugar, algunos módulos M.2 admiten un clip de retención adicional en el lado del conector. Este clip se ajusta sobre el borde del módulo y añade un segundo punto de sujeción. Entre el tornillo, el fijador de roscas y el clip, el módulo no irá a ninguna parte.
¿Gana la soldadura en resistencia a las vibraciones?
Este es el único argumento que se esgrime a favor de la soldadura. Un módulo soldado no tiene ningún conector que pueda soltarse. Es cierto. Pero los diseños modernos de zócalos con tornillos de bloqueo cierran esta brecha casi por completo. Y la compensación es terrible: se gana un pequeño margen de vibración, pero se pierde toda la flexibilidad, reparabilidad y ventajas de actualización que he descrito antes.
| Factor de resistencia a las vibraciones | Zócalo + tornillo de bloqueo | Soldadura |
|---|---|---|
| Fuerza de retención del conector | Alta (fijación por fricción + tornillo + clip opcional) | N/A (sin conector) |
| Resistencia a las vibraciones constantes | Muy bueno (con fijador de roscas) | Excelente |
| Resistencia a los choques/impactos | Muy buena | Bueno (las soldaduras pueden agrietarse en caso de choque extremo) |
| Posibilidad de sustitución en caso de avería | Sí - cambio en 10 minutos | No - sustitución completa del tablero |
| Riesgo de fatiga de la unión soldada con el paso de los años | Ninguna (sin soldadura en el módulo) | Sí, los ciclos térmicos pueden agrietar las juntas BGA |
Fíjese en la última fila. Las juntas de soldadura tampoco son perfectas. Durante años de ciclos térmicos - días calurosos, noches frías - las bolas de soldadura BGA pueden desarrollar microfisuras. Se trata de un modo de fallo bien conocido en la electrónica de automoción y de exteriores. Un conector hembra no tiene este problema. Los contactos de borde chapados en oro mantienen una conexión fiable a través de millones de ciclos térmicos.
Para nuestras cámaras Loyalty-Secu, cada unidad se somete a una prueba de envejecimiento automatizada de 48 horas antes de su envío. Esta prueba incluye ciclos térmicos y vibraciones simuladas. Hemos enviado más de 50.000 cámaras PTZ con zócalo a todo el mundo. La tasa de fallos de retención de los módulos es prácticamente nula.
Conclusión
Elija los zócalos Mini-PCIe o M.2 en lugar de la soldadura. Conseguirás actualizaciones más rápidas, reparaciones sobre el terreno más baratas, mejor rendimiento térmico y una placa base universal para todos los mercados.
1. Mini-PCIe es una interfaz estándar para conectar módulos de expansión, de uso común en sistemas industriales y embebidos. ︎↩︎ 2. M.2 es un estándar de expansión compacto y de alta velocidad compatible con PCIe, SATA y USB, ideal para módulos celulares y SSD. ︎↩︎ 3. Los módulos 4G LTE proporcionan conectividad celular para IoT y cámaras de seguridad; estándares como Cat.4 definen las velocidades de datos. ︎↩︎ 4. 5G NR ofrece velocidades más rápidas y menor latencia que 4G, lo que permite un mayor caudal de datos para la videovigilancia remota. ︎↩︎ 5. La categoría LTE 4 admite hasta 150 Mbps de enlace descendente, habitual en los módulos 4G más antiguos. ︎↩︎ 6. M.2 B-Key es una variante de keying compatible con interfaces USB, PCIe x2 y SATA, común para módulos celulares. ︎↩︎ 7. H.265 (HEVC) comprime el vídeo 4K de forma eficiente, reduciendo los requisitos de ancho de banda para la carga celular. ︎↩︎ 8. Los diodos TVS protegen los circuitos de los picos de tensión causados por rayos o sobretensiones, bloqueando el exceso de tensión. ︎↩︎ 9. MIL-STD-810G define los métodos de prueba ambiental para equipos militares, incluyendo vibración y choque. ︎↩︎
