Perdí la cuenta de cuántas falsas alarmas provinieron de árboles que soplaban fuera de una caja de movimiento rectangular. Ese problema desaparece con las zonas poligonales.
Sí, nuestro firmware y plataforma de software de cámara de grado industrial admiten completamente zonas de detección poligonales personalizadas1. Puede dibujar formas multipunto que coincidan con el contorno exacto de su sitio, eliminando el área de cobertura desperdiciada y reduciendo las alertas falsas hasta en un 90% en comparación con las cajas rectangulares básicas.
Zonas de detección poligonales personalizadas para cámaras de seguridad
A continuación, detallo exactamente cómo funcionan las zonas poligonales, cuántas puede dibujar, cómo ayudan las zonas de exclusión y cómo asignar reglas de IA únicas a cada una. Si ejecuta proyectos en sitios de construcción, granjas solares o infraestructura remota, este es el conjunto de características que separa el equipo de grado profesional de los juguetes de consumo.
Índice
¿Puedo dibujar hasta 8 zonas poligonales independientes para adaptarme a los límites complejos de un sitio de construcción?
Los sitios de construcción tienen formas extrañas. Las vallas se curvan alrededor de las carreteras. Los patios de equipos se asientan en ángulos. Un solo rectángulo no puede cubrir eso sin invadir una acera pública o el lote de un vecino.
Puede dibujar hasta 8 zonas poligonales independientes en la vista de una sola cámara. Cada zona admite de 8 a 12 puntos de anclaje, por lo que puede trazar líneas de vallas, límites angulados y perímetros irregulares con precisión a nivel de píxel.

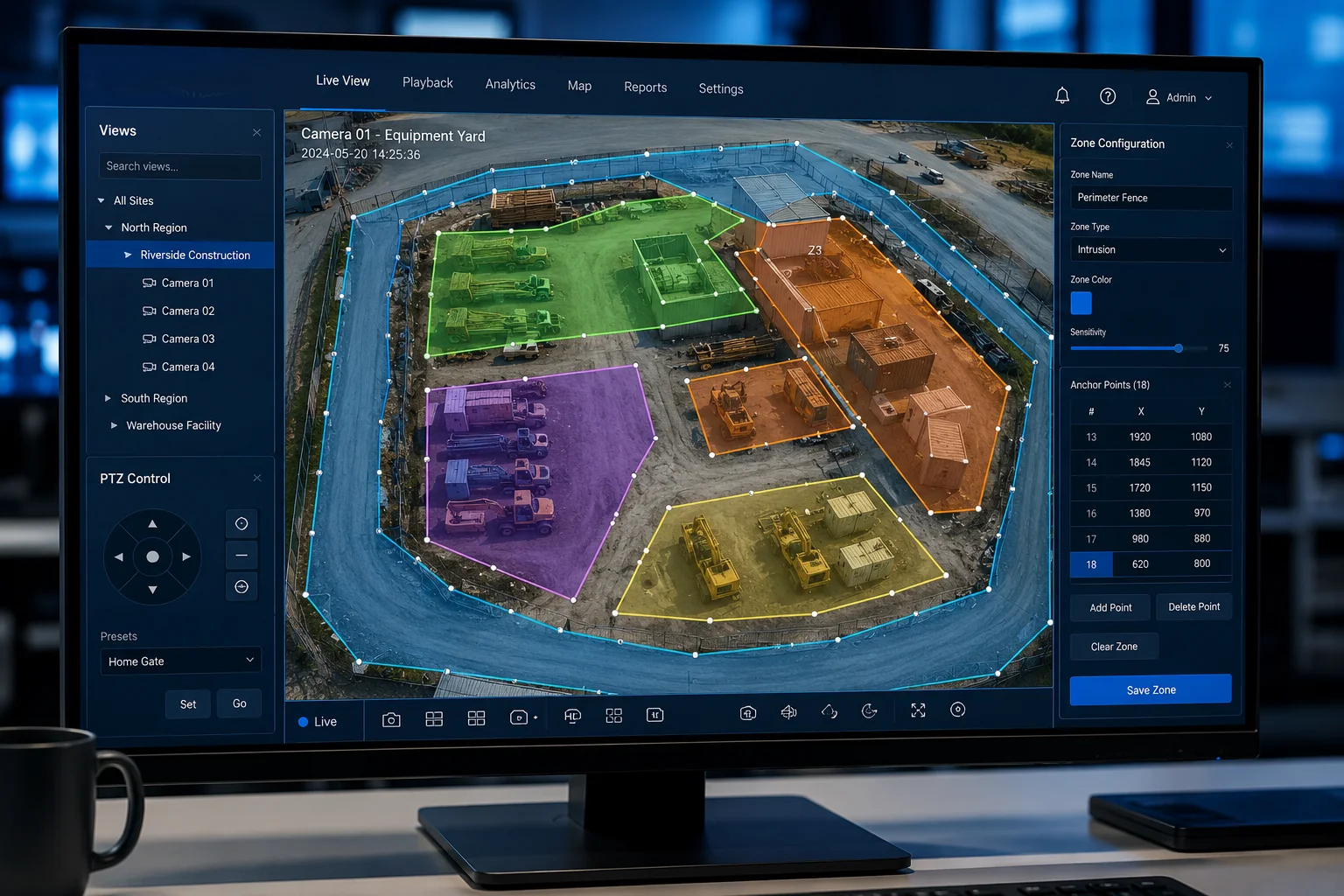

Múltiples zonas poligonales en la vista de la cámara del sitio de construcción
Cómo funciona el dibujo multipunto
Cuando abre el editor de zonas en nuestra interfaz web o cliente NVR, hace clic para colocar puntos directamente en la transmisión de video en vivo. Cada clic agrega un punto de anclaje. Conecte de 4 a 12 puntos y el software cerrará la forma en un polígono. Puede arrastrar cualquier punto para ajustarlo más tarde.
Esto significa que no está limitado a líneas rectas en todo el marco. Puede rodear un compuesto cercado con una zona ajustada, omitir la entrada de una puerta o seguir la curva de un muro de contención.
Por qué 8 zonas son importantes para los sitios de trabajo reales
La mayoría de los proyectos de construcción tienen más de un área para proteger. Piénselo de esta manera:
- Zona 1: El patio de equipos principal donde se estacionan las excavadoras durante la noche.
- Zona 2: El área del contenedor de almacenamiento de materiales.
- Zona 3: La oficina del sitio y el depósito de combustible.
- Zona 4: Una carretera de acceso temporal que solo debería activar alertas fuera del horario laboral.
- Zonas 5-8: Segmentos de valla perimetral que dan a diferentes direcciones y necesitan diferentes niveles de sensibilidad.
Con 8 zonas, cubres todas estas desde una única posición preestablecida de PTZ. No necesitas comprar cámaras adicionales solo porque el sitio tenga una geometría compleja.
Formas cóncavas vs. convexas
Nuestro firmware soporta polígonos tanto convexos como cóncavos. Esto es importante cuando tu valla rodea un poste de servicios públicos o cuando la esquina de un edificio interrumpe tu área de cobertura.
| Característica | Especificación |
|---|---|
| Puntos de anclaje máximos por zona | 8–12 (dependiendo del firmware) |
| Zonas independientes máximas | Hasta 8 por posición preestablecida |
| Tipos de formas soportadas | Polígonos convexos y cóncavos |
| Método de edición | Arrastrar y soltar sobre video en vivo |
| Superposición de zonas permitida | Sí, con clasificación de prioridad |
Un consejo práctico para usuarios de PTZ
David, si usas preajustes PTZ5 para recorridos de patrulla, recuerda que las zonas poligonales están vinculadas a cada preajuste. Cuando la cámara está en el Preset 1, utiliza las zonas que dibujaste para esa vista. Cuando rota al Preset 2, se activa un conjunto diferente de zonas. Planifica tus preajustes en torno a tus ángulos de cobertura más críticos primero, luego dibuja zonas para cada uno.
¿Cómo mejora la detección poligonal la precisión en comparación con las “cajas de movimiento” rectangulares estándar?
He visto a integradores perder fines de semana enteros ajustando cajas de movimiento rectangulares que aún disparan 50 falsas alarmas por noche. La geometría es la causa raíz. Un rectángulo siempre incluye espacio muerto que no te importa.
La detección de polígonos mejora la precisión porque elimina píxeles de fondo irrelevantes del área de análisis. La IA solo procesa el movimiento dentro de tu forma personalizada, por lo que los coches que pasan, las ramas que se balancean y las sombras cambiantes fuera del límite nunca activan una alerta.

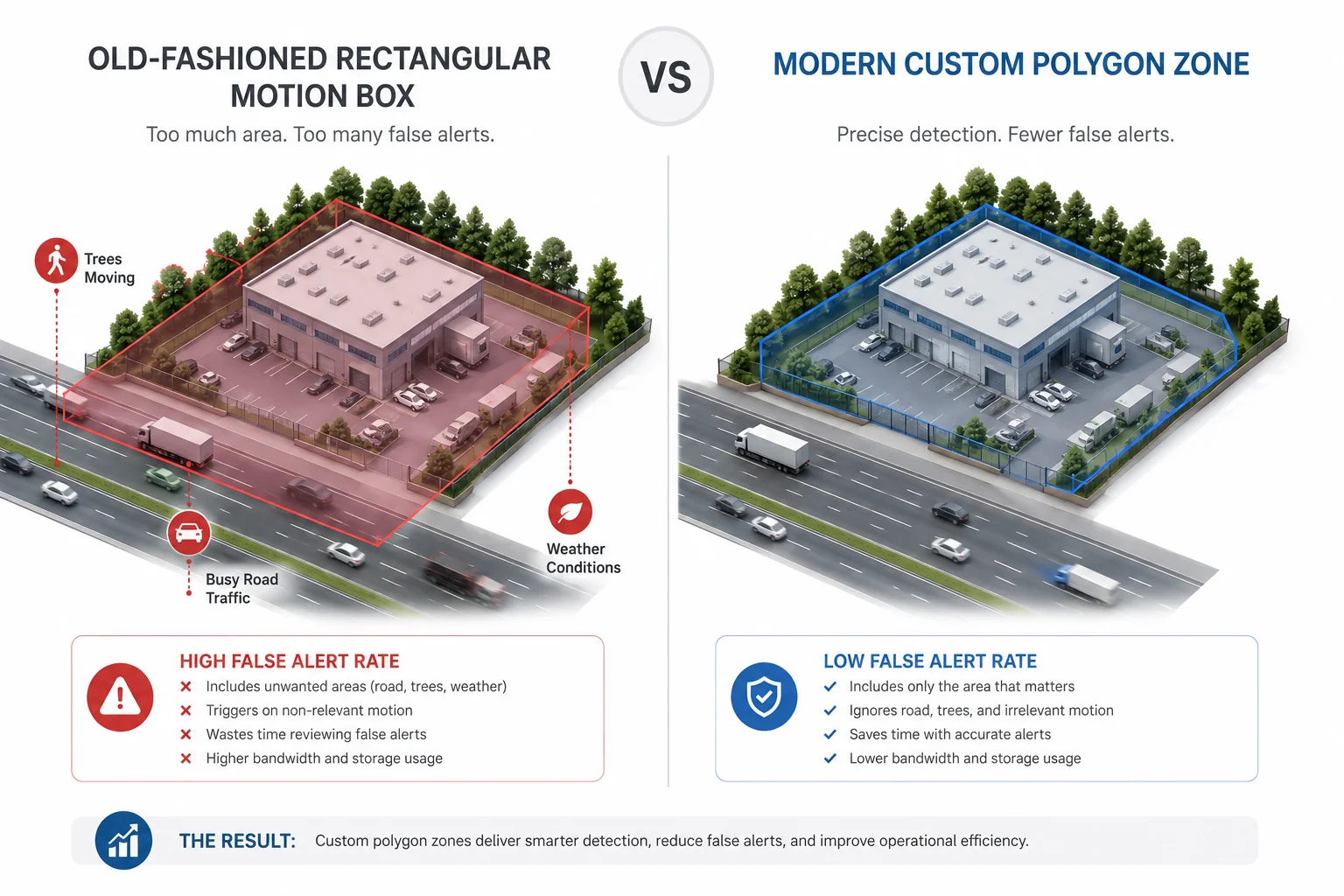

Comparación de zona poligonal frente a caja de movimiento rectangular
Las matemáticas detrás de menos falsas alarmas
Piensa en una cámara vigilando un lote de esquina triangular. Un rectángulo que cubre el lote también cubre las dos carreteras a cada lado. Eso significa que cada coche que pasa entra en el área de detección. Con un polígono, trazas solo el límite del lote. Las carreteras permanecen fuera. La cámara las ignora por completo.
En números reales, he visto a clientes reducir las falsas alarmas de 40 a 60 por noche a solo 2 a 5 por noche simplemente cambiando de rectángulos a polígonos. Eso no es una actualización de software. Es el mismo firmware. El único cambio es la forma de la zona.
Cómo la IA utiliza el límite del polígono
Nuestro motor de IA no solo comprueba “hay movimiento dentro de la caja”. Comprueba si el punto base de un objeto detectado cae dentro de las coordenadas del polígono. El punto base suele ser el punto medio entre los pies de una persona o el centro inferior de la caja delimitadora de un vehículo.
Es decir:
- Una persona que camina por el exterior de tu valla no activará una alerta, incluso si su brazo o sombra cruza la zona.
- Un vehículo estacionado justo fuera del borde del polígono permanece ignorado, incluso si sus faros iluminan el interior de la zona.
- Solo cuando la coordenada del punto base cruza el polígono, el sistema registra un evento de intrusión.
Precisión a nivel de píxel frente a detección a nivel de bloque
La detección de movimiento de estilo antiguo divide el fotograma en una cuadrícula de bloques, generalmente de 22 × 18 o 32 × 24. Enciendes o apagas bloques. La unidad más pequeña que puedes controlar es un bloque, que podría representar un área de 50 × 50 píxeles. Eso es burdo.
La detección de polígonos funciona a nivel de coordenadas de píxeles. Cada punto de anclaje tiene una posición X, Y exacta en el fotograma de resolución completa. La línea límite entre dos puntos es un vector recto. El sistema comprueba las coordenadas del objeto contra estos vectores utilizando matemáticas de punto en polígono4. El resultado es mucho más preciso que las cuadrículas de bloques.
| Método de detección | Precisión del límite | Alertas falsas típicas/Noche | Tiempo de configuración |
|---|---|---|---|
| Cajas de movimiento de cuadrícula de bloques | Bloques de ~50px | 40–60 | 5 minutos |
| ROI rectangular | Bordes a nivel de píxel, solo 4 puntos | 15–25 | 3 minutos |
| Zonas de polígono personalizadas | Bordes a nivel de píxel, 8–12 puntos | 2–5 | 10 minutos |
Filtrado sensible a la dirección en bordes de polígono
También puede establecer reglas en el propio borde del polígono, por ejemplo, para alertar solo cuando alguien entra en la zona, no cuando sale. O puede configurarlo para que alerte en ambas direcciones. Esto es útil para muelles de carga donde los trabajadores salen todo el día pero nadie debería entrar después de las 6 p. m.
¿Admite el firmware “zonas de exclusión” para ignorar carreteras concurridas justo fuera de la valla de seguridad?
Una carretera transitada a 10 metros de su valla destruirá su registro de alertas si no puede excluirla. He hablado con integradores que deshabilitaron por completo la detección de movimiento porque no podían evitar que el tráfico de la carretera inundara su sistema.
Sí, nuestro firmware admite zonas de exclusión3. dedicadas. Dibuja un polígono sobre cualquier área que desee que la IA ignore por completo, como una carretera pública, la propiedad de un vecino o un asta de bandera. Todo el movimiento y el análisis de IA dentro de esa zona de exclusión se descartan antes de que llegue al motor de alertas.

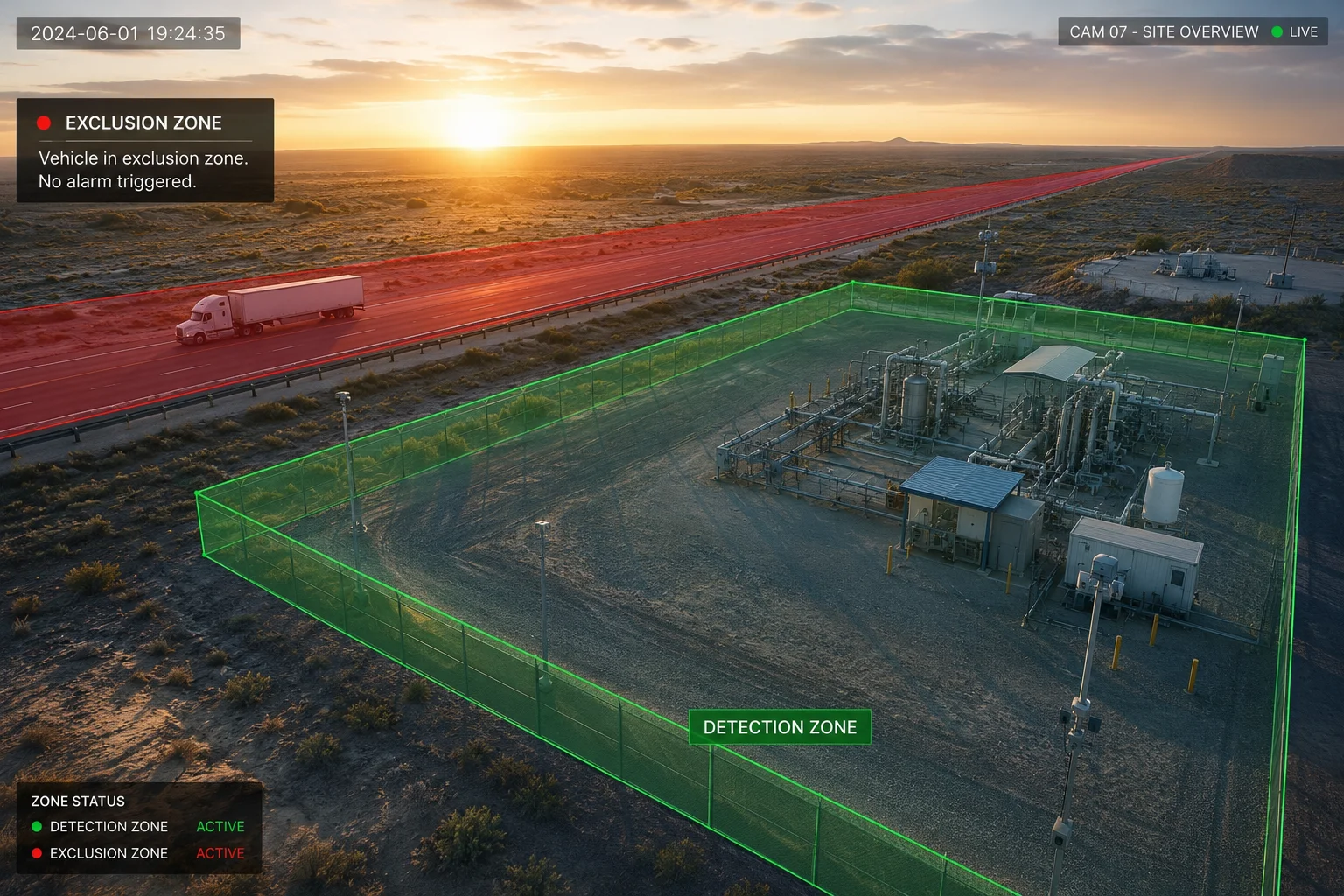

Zona de exclusión que bloquea el tráfico de la carretera de la detección
Cómo las zonas de exclusión difieren de las zonas de detección
Una zona de detección le dice al sistema “vigila esta área y avísame”. Una zona de exclusión le dice al sistema “ignora esta área, como si no existiera”. Trabajan juntas. Puedes dibujar un gran polígono de detección sobre todo tu sitio, luego colocar un polígono de exclusión más pequeño sobre la carretera pública que atraviesa el campo de visión de tu cámara.
El orden de procesamiento es:
- La cámara captura el fotograma completo.
- El motor de IA identifica objetos (personas, vehículos, animales).
- El sistema verifica si el punto base del objeto cae dentro de alguna zona de exclusión.
- Si es así, el objeto se descarta. Sin alerta. Sin etiqueta de grabación.
- Si no, el sistema verifica si el objeto cae dentro de una zona de detección.
- Si es así, la regla configurada se activa (alerta, grabación, sirena, etc.).
Casos de uso comunes de zonas de exclusión
Aquí hay situaciones en las que las zonas de exclusión salvan proyectos:
- Carreteras públicas adyacentes a sitios cercados. Coches y peatones pasan constantemente. Sin exclusión, obtienes cientos de alertas diarias.
- La propiedad del vecino visible sobre una valla baja. Su perro, sus hijos, sus repartidores — nada de tu incumbencia.
- Banderas, pancartas o lonas sueltas. El viento hace que se muevan constantemente. Un pequeño polígono de exclusión sobre el asta de la bandera elimina el problema sin reducir la cobertura en otros lugares.
- Elementos de agua o superficies reflectantes. Estanques, charcos después de la lluvia o techos metálicos brillantes pueden crear falsas activaciones de movimiento por cambios de luz.
Combinación de exclusión con detección para lógica en capas
David, aquí tienes una configuración que recomiendo para tus sitios adyacentes a la autopista de Texas:
Dibuja tu polígono de detección principal justo alrededor del perímetro vallado. Luego dibuja un polígono de exclusión sobre el arcén de la autopista y el primer carril de tráfico. Incluso si los faros de un camión barren tu zona de detección, el camión en sí (su punto base) permanece en el área de exclusión. No se activa ninguna alerta.
Si alguien se sale de la autopista y camina hacia tu valla, su punto base sale de la zona de exclusión y entra en la zona de detección. Ahora se activa la alerta. El sistema captó la amenaza real e ignoró el tráfico normal. Ese es el poder de la lógica de polígonos en capas.
Límites de la Zona de Exclusión
Normalmente puedes dibujar de 2 a 4 zonas de exclusión por vista de cámara, dependiendo de la versión del firmware. Estos cuentan por separado de tus 8 zonas de detección, por lo que no sacrificas cobertura para obtener capacidad de exclusión.
¿Se puede asignar a cada zona poligonal una sensibilidad de IA y una prioridad de alerta únicas?
No todas las partes de tu sitio conllevan el mismo riesgo. La sala del generador importa más que el aparcamiento. Una configuración de sensibilidad única para todos te obliga a elegir entre detectar amenazas reales y ahogarte en falsas alarmas.
A cada zona poligonal se le puede asignar su propio nivel de sensibilidad de IA2 , filtro de objetos, umbral de tiempo de permanencia y prioridad de alerta. Esto significa que tu zona de alto valor activa una sirena instantánea mientras que tu zona de amortiguación de bajo riesgo solo registra una grabación, todo desde la misma cámara, al mismo tiempo.

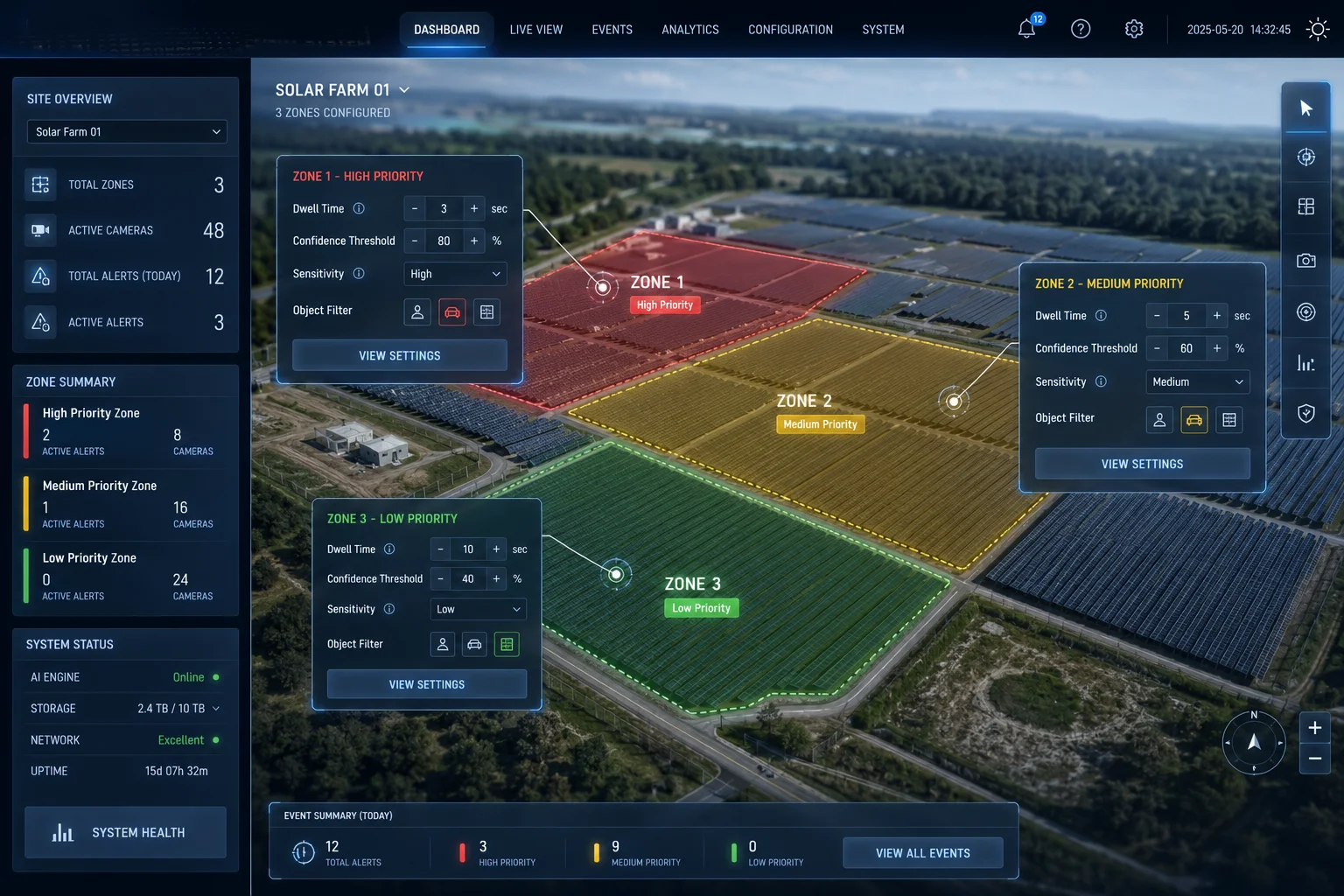

Ajustes de IA independientes por zona poligonal
Qué controla realmente la “Sensibilidad por Zona”
Cuando decimos sensibilidad, nos referimos a varios parámetros que trabajan juntos:
- Umbral de tamaño del objeto6: El tamaño mínimo en píxeles que un objeto debe alcanzar antes de que la IA lo clasifique. Un umbral más alto ignora animales pequeños. Un umbral más bajo lo capta todo.
- Umbral de puntuación de confianza: La IA asigna un porcentaje de confianza a cada detección (por ejemplo, “92% humano probable”). Tú estableces la confianza mínima requerida para activar una alerta. La Zona A podría requerir 80%. La Zona B podría requerir 95%.
- Tiempo de permanencia7: Cuánto tiempo debe permanecer un objeto dentro de la zona antes de que se active una alerta. Establece 0 segundos para alertas instantáneas en zonas críticas. Establece 5-10 segundos en zonas de amortiguación para filtrar a personas que pasan brevemente.
Niveles de Prioridad y Acciones de Respuesta
Cada zona recibe su propia etiqueta de prioridad: Alta, Media o Baja. La prioridad determina qué sucede cuando se activa la alerta.
| Nivel de prioridad | Acciones de Respuesta | Ejemplo de Caso de Uso |
|---|---|---|
| Alto (Zona Roja) | Notificación push instantánea, activación de sirena, luz estroboscópica, correo electrónico con instantánea, VMS pop-up | Sala de generadores, almacenamiento de combustible, rack de servidores |
| Medio (Zona Amarilla) | Notificación push, marcador de grabación, resumen de correo electrónico | Valla perimetral, área de estacionamiento |
| Bajo (Zona Verde) | Solo marcador de grabación, sin alerta push | Zona de amortiguación cerca de camino público |
Ejemplo de configuración de zona del mundo real
Permítanme repasar una configuración que recomendaría para un proyecto de granja solar:
Zona 1 — Array de Inversores (Alta Prioridad):
- Filtro de objetos: Solo humano + vehículo
- Umbral de confianza: 80%
- Tiempo de permanencia: 0 segundos
- Respuesta: Sirena, estroboscópica, push instantáneo, Alarma VMS8
Zona 2 — Línea de Valla Perimetral (Prioridad Media):
- Filtro de objetos: Solo humano
- Umbral de confianza: 90%
- Tiempo de permanencia: 3 segundos
- Respuesta: Notificación push, etiqueta de grabación
Zona 3 — Carretera de acceso dentro de la puerta (Baja prioridad):
- Filtro de objetos: Solo vehículo
- Umbral de confianza: 85%
- Tiempo de permanencia: 0 segundos
- Respuesta: Captura de matrícula, solo entrada de registro
Zona de exclusión — Carretera pública:
- Detección desactivada
Por qué esto es importante para los sitios solares 4G
David, en un sitio solar 4G, cada alerta consume ancho de banda y batería. La prioridad por zona significa que solo los eventos críticos consumen su ancho de banda limitado. Los eventos de baja prioridad permanecen como grabaciones locales hasta la próxima sincronización programada o hasta que los descargue manualmente.
Esto no es solo una característica de conveniencia. Es una estrategia de gestión de energía. En un panel solar de 100W con una batería de 100Ah, la diferencia entre 50 cargas por noche y 5 cargas por noche puede significar la diferencia entre un sistema que funciona durante tres días nublados y uno que falla al segundo día.
Conclusión
Las zonas poligonales personalizadas le brindan control a nivel de píxel sobre dónde observa su IA, qué ignora y cómo responde, zona por zona, desde una sola cámara. Si necesita ayuda para configurar zonas para el diseño específico de su sitio, contácteme en sales05@.com y lo guiaré.
