Perdí el 40% de mi energía solar antes de que llegara a la batería. Ese único error casi arruina mi proyecto de monitoreo fuera de la red.

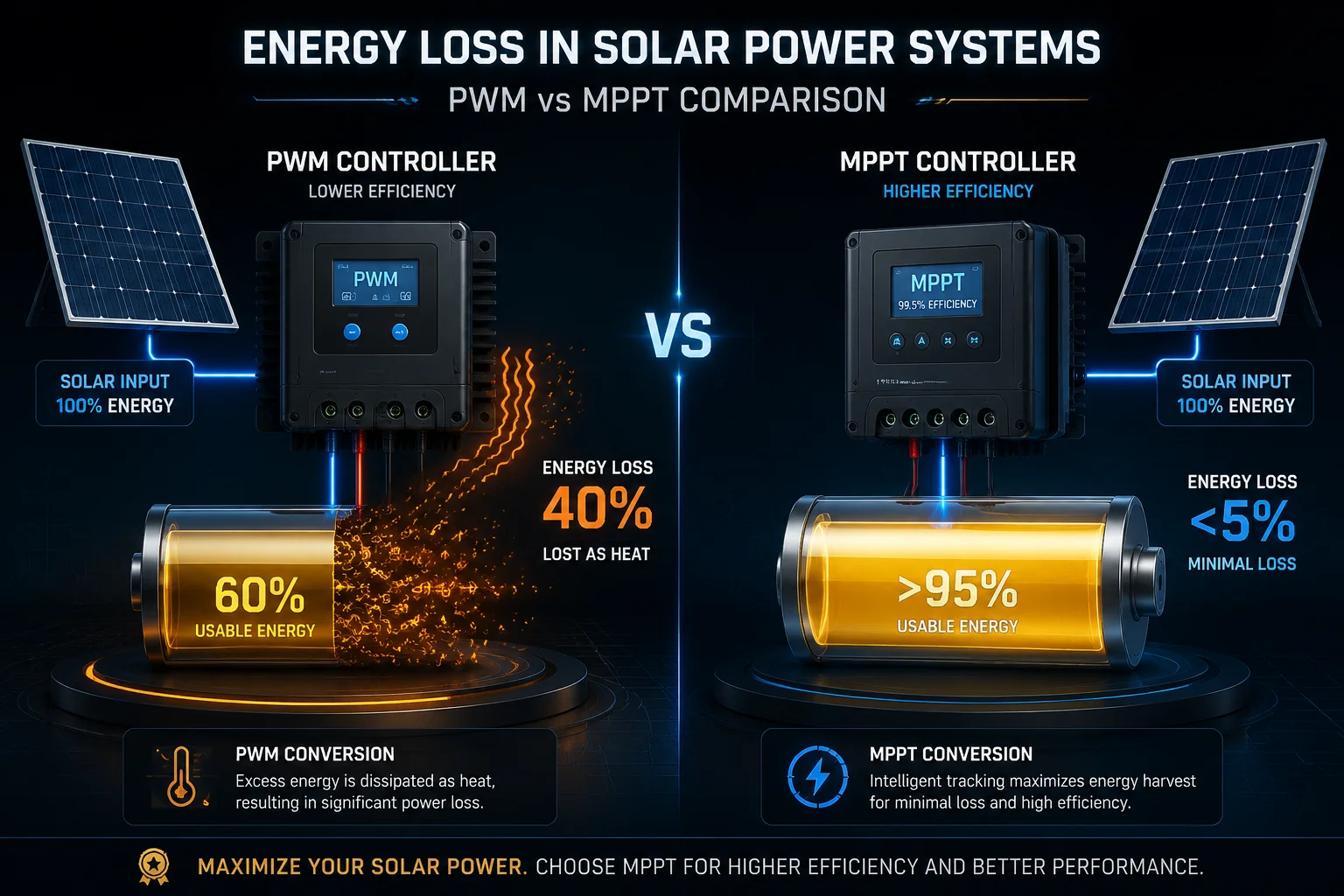

La pérdida máxima de conversión depende del tipo de controlador de carga. Un controlador PWM1 desperdicia del 30% al 45% de la energía del panel en forma de calor porque recorta el voltaje. Un controlador MPPT convierte el voltaje de manera eficiente, perdiendo solo del 2% al 5% a través de su circuito de conversión reductor DC-DC.
pérdida de conversión de voltaje del panel solar a la batería
A continuación, detallo exactamente dónde desaparece esta energía, por qué es importante para su sistema de vigilancia solar 4G y cómo elegir el controlador adecuado para mantener su sitio en línea las 24 horas del día, los 7 días de la semana.
Índice
¿Está la eficiencia de la conversión DC a DC optimizada para el voltaje específico de un sistema de 12V?
Asumí que cualquier controlador funcionaría bien con una batería de 12V. Esa suposición me costó semanas de baterías subcargadas y apagones aleatorios del sistema.
No, no todos los controladores optimizan la conversión DC a DC para sistemas de 12V. Los controladores PWM simplemente recortan el voltaje del panel para que coincida con el voltaje de la batería, desperdiciando la diferencia. Solo los controladores MPPT realizan una conversión reductora DC a DC real, igualando el punto de máxima potencia del panel a las necesidades de la batería de 12V con una eficiencia del 95% al 98%.
eficiencia de conversión de CC a CC sistema solar de 12V

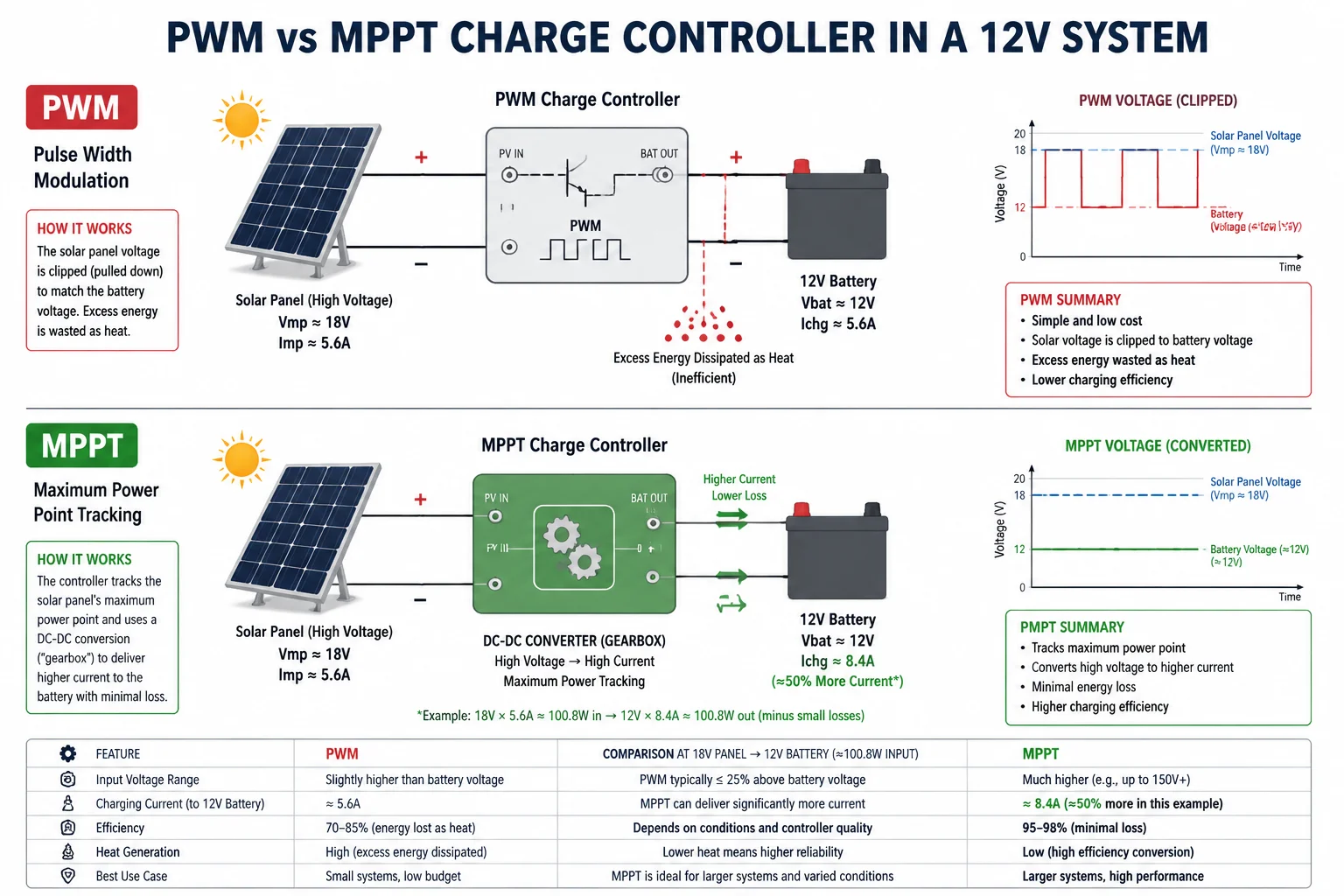

Cómo maneja un PWM un sistema de 12V
Un controlador PWM no convierte el voltaje. Actúa como un interruptor rápido de encendido/apagado. Cuando su panel solar produce 18V en su punto de máxima potencia, el controlador PWM reduce ese voltaje a lo que sea que esté la batería, generalmente de 12V a 14.4V.
El problema es una simple matemática. Su panel produce 18V × 5.5A = 99W en su mejor momento. Pero el PWM obliga al panel a operar a 12V × 5.5A = 66W. Esos 33W faltantes se convierten en nada útil. Simplemente se desvanecen.
Cómo maneja un MPPT un sistema de 12V
Un controlador MPPT es un convertidor DC a DC real. Permite que el panel funcione a 18V, donde produce la mayor cantidad de energía. Luego reduce ese voltaje a 12V-14.4V mientras aumenta la corriente. Piénselo como una caja de cambios en un automóvil. Cambias velocidad por torque.
Así que, en lugar de 5.5A entrando en su batería, podría obtener 6.5A o más. El panel todavía produce sus 99W completos, y después de una pequeña pérdida interna del 3-5%, llegan aproximadamente 94-97W a su batería.
Por qué esto importa más en clima frío
Aquí hay algo que la mayoría de la gente pasa por alto. Los paneles solares producen un mayor voltaje en clima frío. En una mañana de invierno, su panel de 18V podría generar 21V o incluso 22V. Para un controlador PWM, esto empeora la brecha. La pérdida salta del 33% a más del 45%.
Para un controlador MPPT, el clima frío es en realidad una ventaja. Más voltaje significa más energía para convertir en corriente. Su batería se carga más rápido en días soleados y fríos con MPPT.
| Condición | Voltaje del panel | Pérdida PWM | Pérdida MPPT |
|---|---|---|---|
| Verano (panel caliente) | 16V | ~15% | ~3% |
| Normal (25°C) | 18V | ~33% | ~4% |
| Invierno (panel frío) | 21V | ~43% | ~4% |
El impacto en el mundo real en un sistema de vigilancia 4G
Para el proyecto típico de David — un panel de 120W que alimenta una batería de 40AH que a su vez alimenta una Cámara PTZ 4G2 — esta brecha de eficiencia no es académica. Decide si la cámara permanece en línea durante tres días nublados seguidos.
Con PWM, su panel de 120W entrega aproximadamente 72W en condiciones normales. Con MPPT, entrega unos 114W. Esa diferencia de 42W, multiplicada por 5-6 horas de luz solar utilizable, significa 210Wh más de energía por día. Esa es la diferencia entre una batería llena y una cámara muerta a las 3 AM.
¿Cuánta energía se pierde como calor dentro del controlador durante una carga de alta corriente?
Una vez toqué un controlador de carga durante la carga máxima. Estaba lo suficientemente caliente como para quemarme el dedo. Ese calor es su electricidad desapareciendo.
Durante la carga de alta corriente, un controlador MPPT típico convierte del 2% al 5% de la potencia total en calor. Para un sistema de 100W, eso significa de 2W a 5W de generación de calor continua dentro de la carcasa del controlador. Un controlador PWM genera menos calor interno, pero desperdicia mucha más energía al obligar al panel a operar de manera ineficiente.
pérdida de calor dentro del controlador de carga solar alta corriente
Las tres fuentes de calor dentro de un controlador MPPT
Ni siquiera el mejor controlador MPPT puede escapar de la física. Tres componentes generan calor durante la conversión:
1. Pérdidas de conmutación de MOSFET
Los MOSFET de potencia dentro del controlador se encienden y apagan miles de veces por segundo. Cada conmutación crea un pequeño momento en el que el transistor no está ni completamente encendido ni completamente apagado. Durante ese momento, actúa como una resistencia y genera calor. Una mayor frecuencia de conmutación significa más de estos momentos por segundo.
2. Pérdidas por DCR (Resistencia de CC) del Inductor
El inductor es el corazón del convertidor CC-CC. Almacena energía en su campo magnético y la libera a un voltaje más bajo. Pero el cable de cobre dentro del inductor tiene resistencia. La corriente que fluye a través de esta resistencia crea calor. La fórmula es simple: Calor = I² × R. Si duplica la corriente, obtendrá cuatro veces más calor.
3. Pérdidas de conducción en pistas de PCB y terminales
Cada cable, unión de soldadura y pista de cobre en la placa de circuito tiene cierta resistencia. Con corrientes altas (8A-10A para un sistema de 120W/12V), incluso las resistencias diminutas se suman.
Generación de calor a diferentes niveles de potencia
| Potencia de carga | Calor interno MPPT (con eficiencia del 96%) | Calor interno PWM | Desperdicio total del sistema (PWM) |
|---|---|---|---|
| 50W | 2W | 1W | ~17W (recorte de voltaje) |
| 100W | 4W | 1,5W | ~33W (recorte de voltaje) |
| 150W | 6W | 2W | ~50W (recorte de voltaje) |
1. Nota algo importante. El controlador PWM en sí funciona más frío porque hace menos trabajo internamente. Pero la energía desperdiciada total es mucho mayor; simplemente ocurre en el lado del panel, no dentro de la caja.
2. Por qué el calor importa en recintos sellados
3. Para la vigilancia 4G fuera de la red, el controlador de carga generalmente se encuentra dentro de una caja sellada a prueba de intemperie en el poste. No hay ventilador. No hay flujo de aire. Esos 4-6W de calor no tienen a dónde ir.
4. Cuando la temperatura interna del controlador aumenta por encima de su límite nominal (generalmente de 45 °C a 55 °C), comienza a reducir su rendimiento. Reduce la corriente de carga para protegerse. Esto crea una pérdida secundaria además de la pérdida de conversión.
5. He visto sistemas en Oriente Medio donde el controlador reduce su rendimiento durante 3-4 horas al mediodía, exactamente cuando la producción solar alcanza su punto máximo. El sistema pierde su mejor ventana de carga debido al calor atrapado.
6. Soluciones prácticas
7. Un buen diseño térmico importa tanto como la eficiencia del controlador. Utilice recintos con respaldo de aluminio que conduzcan el calor hacia afuera. Monte el controlador en el lado sombreado de la caja. Deje al menos 20 mm de espacio de aire alrededor del controlador. Estos sencillos pasos mantienen el controlador por debajo de su punto de reducción de rendimiento y protegen su capacidad de carga completa.
¿Aumenta la pérdida máxima a medida que la batería alcanza la etapa de “absorción” o “flotación”?
8. Noté que mi sistema cargaba rápido por la mañana pero parecía desperdiciar más energía por la tarde. La batería estaba casi llena, pero el panel todavía estaba produciendo. ¿A dónde fue esa energía?
9. Sí, la pérdida de conversión máxima aumenta durante las etapas de Absorción y Flotación. A medida que el voltaje de la batería se acerca al voltaje del panel, el convertidor MPPT opera en un rango más estrecho. Más importante aún, el controlador reduce intencionalmente la corriente durante estas etapas, lo que significa que la energía solar disponible se limita deliberadamente, no se convierte.
10. batería absorción flotación etapa conversión pérdida solar

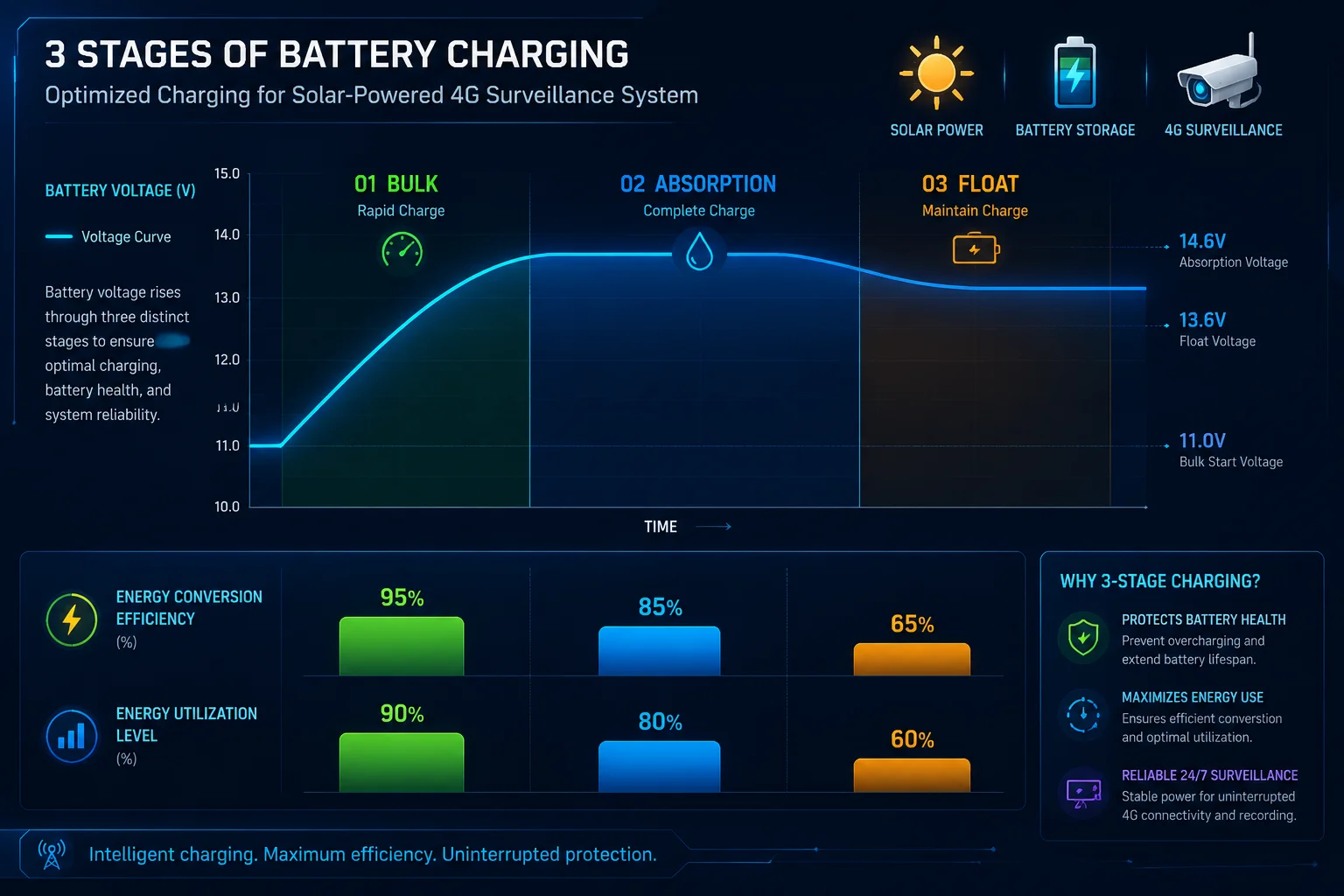

11. Comprensión de las tres etapas de carga
12. Un controlador de carga adecuado pasa por tres etapas: Batería, Absorción y Flotación. Cada etapa tiene diferentes características de pérdida.
13. Etapa de Batería (0% a ~80% SOC): 14. El controlador envía la corriente máxima a la batería. El voltaje de la batería es bajo (11.5V-13V), por lo que la brecha de voltaje entre el panel y la batería es grande. MPPT funciona con la máxima eficiencia aquí porque tiene mucho espacio para convertir voltaje en corriente. Aquí es donde se obtiene la mayor transferencia de energía útil.
15. Etapa de Absorción (~80% a ~95% SOC): 16. El controlador mantiene el voltaje constante en 14.4V (para una batería de plomo-ácido de 12V 17. ) y deja que la corriente disminuya naturalmente. A medida que la batería se llena, acepta menos corriente. El controlador ahora debe desperdiciar o redirigir el exceso de energía que el panel todavía produce.318. Etapa de Flotación (~95% a 100% SOC):.
19. El controlador reduce el voltaje a 13.6V y solo envía una pequeña corriente para mantener la carga completa. La mayor parte de la salida del panel simplemente no se utiliza. El controlador reduce el voltaje a 13,6 V y solo suministra la corriente suficiente para mantener la carga completa. La mayor parte de la producción del panel simplemente no se utiliza.
A dónde va realmente la “pérdida”
Durante la absorción y la flotación, la pérdida no es puramente un problema de eficiencia de conversión. Es una limitación deliberada. El controlador le dice al panel que se aleje de su punto de máxima potencia. Cambia el punto de operación para producir solo lo que la batería puede aceptar.
Esto no se desperdicia en el sentido tradicional: el panel simplemente produce menos. Pero desde la perspectiva del sistema, estás capturando menos de la energía solar disponible.
Los números reales de eficiencia por etapa
| Etapa de carga | Voltaje de la batería | Corriente aceptada | Eficiencia de conversión | Utilización de energía |
|---|---|---|---|---|
| Bulto | 11.5V – 13.0V | Máximo (6-8A) | 96-98% | 95%+ |
| Absorción | 14.4V (mantenido) | Disminución gradual (4A → 1A) | 94-96% | 50-70% |
| Flotación | 13.6V (mantenido) | Goteo (0.2-0.5A) | 90-93% | 10-20% |
La eficiencia de conversión en sí misma cae ligeramente durante la flotación porque el controlador opera a muy baja potencia. Los convertidores CC-CC son menos eficientes con cargas ligeras: las pérdidas fijas de conmutación se convierten en un porcentaje mayor de la pequeña potencia que se transfiere.
Lo que esto significa para su sistema de cámara 4G
Para una cámara PTZ 4G que consume 15-25W continuamente, la batería rara vez se encuentra en flotación durante los meses de invierno. La carga sigue extrayendo energía, por lo que el controlador permanece en Bulto o en Absorción temprana la mayor parte del día. Esto es bueno, en realidad, significa que su sistema opera en la zona de mayor eficiencia.
Pero en verano, cuando los días son largos y la cámara consume menos energía (no se necesita calentador), la batería se llena al mediodía. El sistema permanece en Flotación durante 4-5 horas, y su panel de 120W produce quizás 10W de energía útil durante ese tiempo. Esto no es un problema para la salud del sistema, pero significa que su panel está sobredimensionado para el verano, que es exactamente lo que desea, porque lo dimensionó para el peor día de invierno.
¿Cuál es la potencia máxima que puede manejar el controlador sin activar la limitación térmica?
Empujé un controlador de 20A con un conjunto de paneles de 300W una vez. Funcionó durante una hora, luego redujo silenciosamente su propia salida a la mitad. Sin alarma. Sin advertencia. Simplemente la mitad de la velocidad de carga cuando más la necesitaba.
La mayoría de los controladores MPPT comienzan estrangulación térmica4 cuando la temperatura interna excede de 45 °C a 55 °C. Un controlador de 20 A/12 V clasificado para 260 W generalmente se reducirá a 200-220 W en un recinto sellado a una temperatura ambiente de 35 °C. La potencia máxima antes de la reducción depende de la temperatura ambiente, el flujo de aire del recinto y el método de montaje, no solo de la clasificación de la placa del controlador.
límite térmico del controlador solar de potencia máxima
Clasificación de placa vs. Capacidad del mundo real
Cada controlador de carga tiene un máximo nominal. Un “controlador MPPT de 20 A” para un sistema de 12 V está clasificado para una salida máxima de 20 A × 14.4 V = 288 W. Pero esta clasificación asume una temperatura ambiente de 25 °C y montaje al aire libre.
En el mundo real, su controlador se encuentra dentro de una caja sellada IP65 en un poste en el calor del verano de Texas. La temperatura ambiente dentro de esa caja puede alcanzar los 50 °C o más. A esa temperatura, el controlador podría entregar solo el 60-70% de su capacidad nominal antes de que comience la reducción.
Cómo funciona la reducción térmica
El controlador tiene un sensor de temperatura en su MOSFET principal o disipador de calor. Cuando la temperatura cruza el umbral, el firmware reduce el ciclo de trabajo PWM. Esto reduce la corriente de carga, lo que reduce la generación de calor. El controlador se protege a sí mismo, pero su batería paga el precio.
La parte peligrosa es que la mayoría de los controladores hacen esto en silencio. No hay advertencia LED. No hay salida de alarma. Solo te das cuenta cuando tu batería no está llena al atardecer.
Cálculo de su límite térmico real
Aquí hay una fórmula práctica para estimar su capacidad sin reducción:
Potencia utilizable = Potencia nominal × Factor de reducción
El factor de reducción depende de su instalación:
- Al aire libre, a la sombra: 0.90 (90% de lo nominal)
- Recinto ventilado: 0.80 (80% de lo nominal)
- Recinto sellado, clima templado: 0.70 (70% de lo nominal)
- Recinto sellado, clima cálido (>35 °C ambiente): 0.55-0.65 (55-65% de lo nominal)
Por lo tanto, un controlador de 20 A clasificado para 260 W en una caja sellada en un clima cálido entrega realistamente 145-170 W antes de la reducción. Si su conjunto de paneles produce más que eso durante el sol pico, el exceso simplemente se rechaza.
Dimensionamiento correcto de su controlador
Para un sistema de paneles de 120W que alimenta una cámara PTZ 4G, un controlador MPPT de 20A tiene un amplio margen, incluso en un recinto sellado en climas cálidos. La salida máxima real del panel (teniendo en cuenta la temperatura, el ángulo y la suciedad) rara vez supera los 100W.
Pero si está utilizando un conjunto de paneles de 200W o 300W para un sistema de doble cámara de alto consumo, debe dimensionar el controlador para la capacidad reducida, no para la placa de características. Elija un controlador de 30A o 40A para darse margen térmico. El costo adicional es pequeño en comparación con el costo de una visita a un sitio remoto porque la batería se agotó.
Mi recomendación para vigilancia fuera de la red
Siempre dimensione su controlador MPPT al 130-150% de la potencia nominal de su panel. Esto le da margen térmico, maneja los picos de voltaje en climas fríos y asegura que nunca deje energía sin aprovechar. Para un panel de 120W, use al menos un controlador de 20A. Para 200W+, use un mínimo de 30A. El controlador nunca debe ser el cuello de botella en su cadena de energía solar.
Conclusión
La pérdida máxima de conversión varía del 2-5% con MPPT al 30-45% con PWM. Para cualquier sistema de vigilancia 4G fuera de la red5 , MPPT no es opcional: es la diferencia entre un sitio confiable y una cámara muerta.
1. Aprenda cómo funcionan los controladores de modulación de ancho de pulso y sus limitaciones. ︎↩︎ 2. Ejemplo de una cámara de vigilancia PTZ 4G típica utilizada en sistemas fuera de la red. ︎↩︎ 3. Mejores prácticas para cargar baterías de plomo-ácido en sistemas solares. ︎↩︎ 4. Aprenda cómo los controladores de carga reducen la salida para proteger contra el sobrecalentamiento. ︎↩︎ 5. Consideraciones prácticas para la vigilancia remota alimentada por energía solar. ︎↩︎
