He visto rayos matar una cámara de $2,000 a través de un solo cable Ethernet. En implementaciones solares fuera de la red, el puerto RJ45 es su eslabón más débil contra la descarga estática.
La protección ESD independiente para la interfaz RJ45 utiliza una arquitectura de defensa de tres capas: un conector metálico blindado conectado a tierra al chasis, un conjunto de diodos TVS de baja capacitancia que limita los picos de voltaje en nanosegundos y un transformador de aislamiento clasificado para 1500V–2000V entre el cable y el SoC interno.

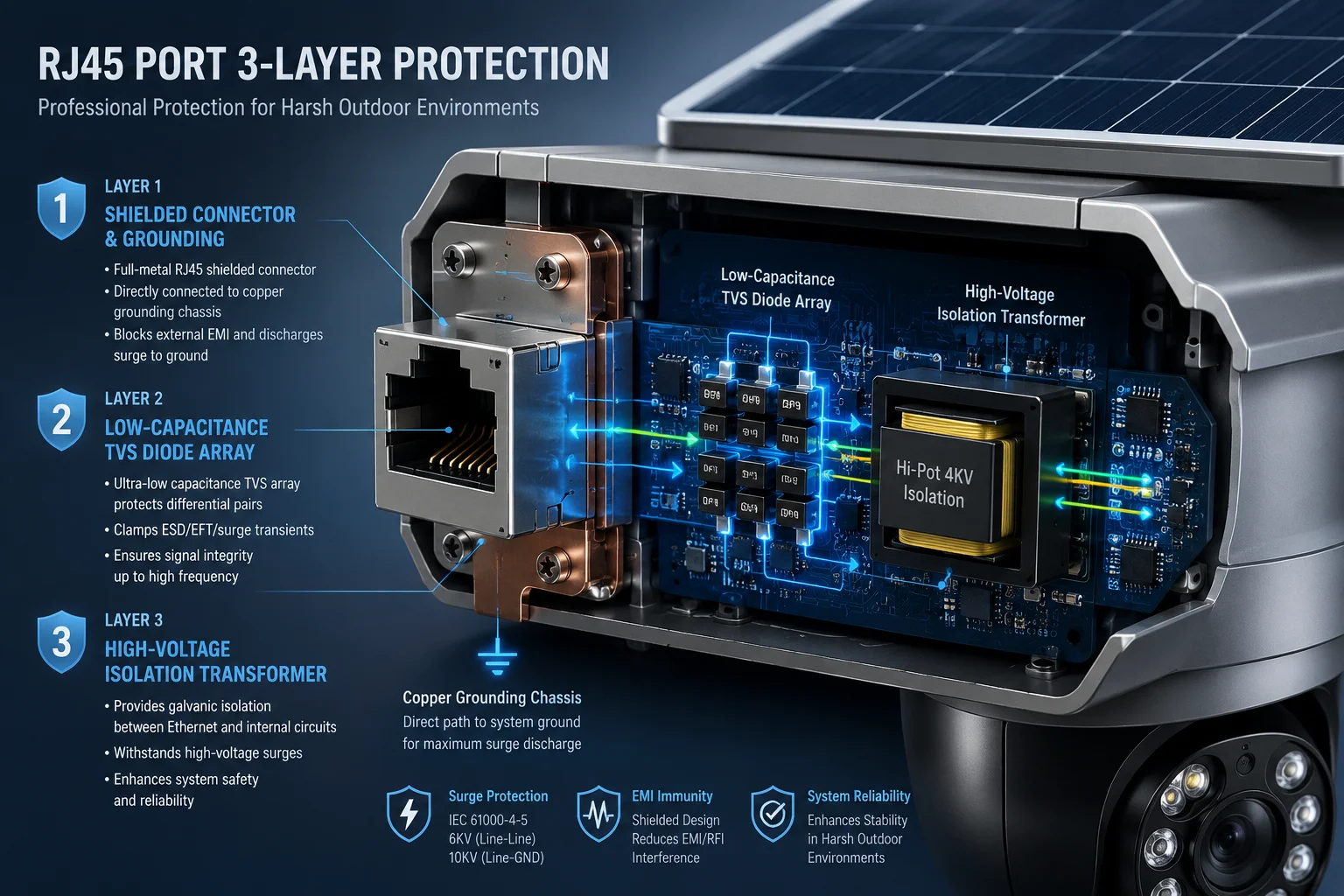

Protección ESD RJ45 para cámara PTZ solar
A continuación, desgloso cada capa de este sistema de protección. Explicaré qué hace cada componente, por qué es importante para sus implementaciones de campo y qué debe verificar antes de aprobar cualquier pedido de hardware.
Índice
¿Utiliza la cámara conjuntos de diodos TVS dedicados para bloquear la estática de descarga de aire de 15 KV?
He probado placas donde un solo chip TVS faltante convirtió un evento estático menor en un SoC muerto. El conjunto TVS es el guardián de reacción más rápida en toda la cadena de protección.
Sí. Colocamos dedicados de baja capacitancia conjuntos de diodos TVS2 en los cuatro pares de datos (pines 1, 2, 3, 6) entre el conector RJ45 y el transformador Ethernet. Estos conjuntos responden en nanosegundos y limitan los voltajes a niveles seguros antes de que cualquier energía llegue al procesador.

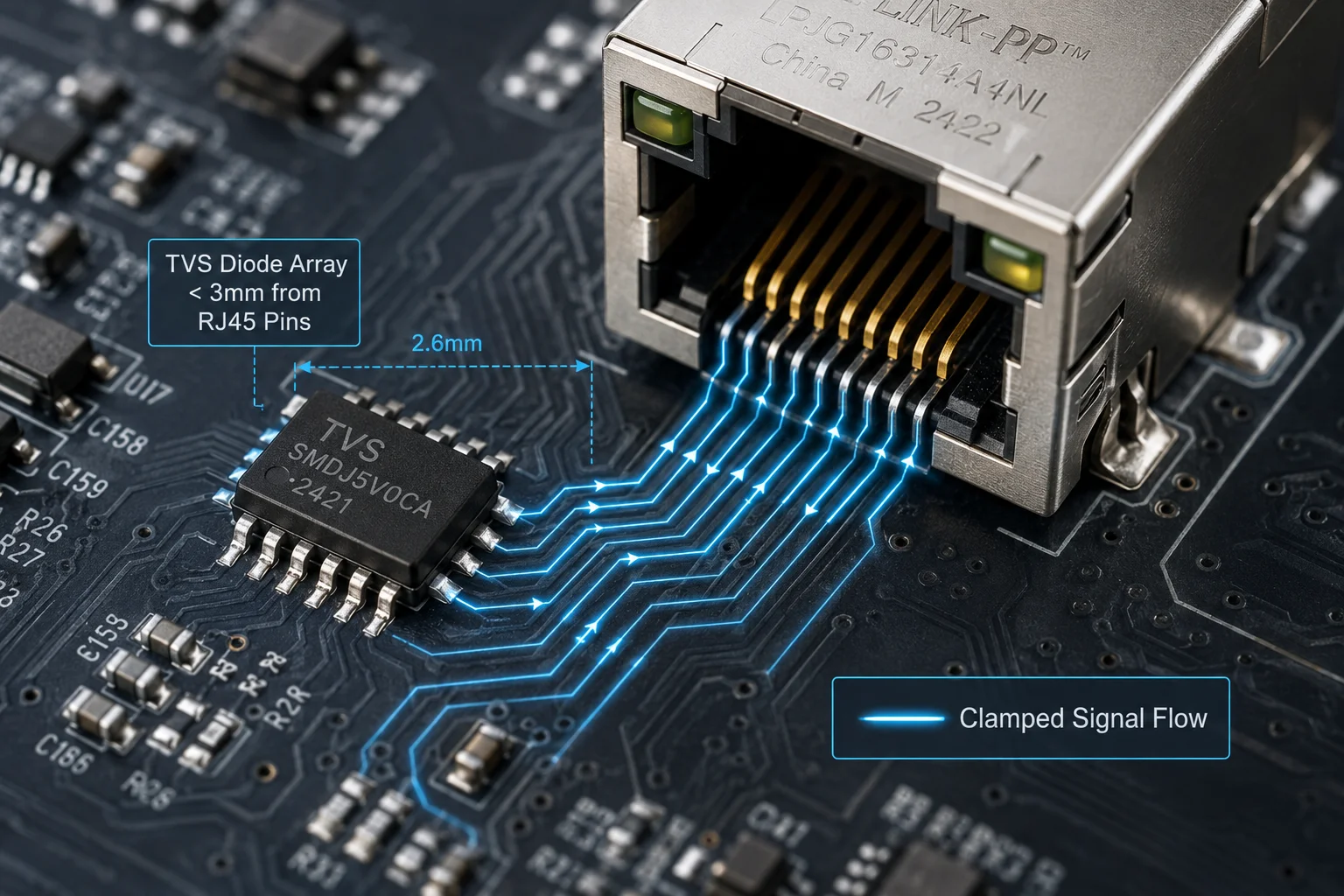

Conjunto de diodos TVS en líneas de datos RJ45
Lo que realmente hace un conjunto de diodos TVS
Un conjunto de diodos TVS (Supresor de Voltaje Transitorio) se sitúa en paralelo con las líneas de señal. En condiciones normales, actúa como si no estuviera allí. Su impedancia es extremadamente alta, por lo que los datos fluyen a través de él sin ninguna interferencia.
Pero en el momento en que el voltaje en la línea excede un umbral establecido —digamos 5V o 12V dependiendo del diseño— el TVS cambia de alta impedancia a baja impedancia en menos de un nanosegundo. Crea un camino corto a tierra. El exceso de energía se vierte en el plano de tierra en lugar de viajar más profundamente en la placa de circuito.
Por qué la baja capacitancia es importante
Aquí hay un detalle que muchos compradores pasan por alto. Un diodo TVS agrega capacitancia parásita13 a la línea de señal. Si esa capacitancia es demasiado alta, distorsiona la señal Ethernet. Para 100 Mbps Fast Ethernet7, necesita una capacitancia TVS inferior a 5 pF. Para Gigabit Ethernet8, la desea por debajo de 1 pF.
Utilizamos matrices con una clasificación inferior a 0,5 pF por línea. Esto significa que el TVS no degrada la integridad de la señal, incluso a velocidades Gigabit. Sus paquetes de datos llegan limpios.
Voltaje de sujeción frente a Voltaje de ruptura
Estas son dos especificaciones diferentes, y confundirlas es un error común.
| Parámetro | Definición | Valor típico |
|---|---|---|
| Voltaje de ruptura | El voltaje al que el TVS comienza a conducir | 6V–12V |
| Voltaje de sujeción | El voltaje máximo que el TVS permite durante una sobretensión | 15V–25V |
| Tiempo de respuesta | Tiempo desde la llegada de la sobretensión hasta la conducción completa | < 1 ns |
| Capacitancia | Carga parásita añadida a la línea de señal | < 1 pF |
En voltaje de sujeción11 es lo que realmente protege su SoC. Si los pines de E/S de su procesador tienen una clasificación de 3,3 V con un máximo absoluto de 5 V, el TVS debe sujetarse muy por debajo del umbral de daño. Nuestro diseño se sujeta a menos de 15 V en las líneas de datos, que el transformador de aislamiento atenúa aún más antes de que llegue al chip PHY.
Colocación en la PCB
La colocación física importa. El conjunto de TVS debe estar lo más cerca posible del conector RJ45. Si hay una traza larga de PCB entre el conector y el TVS, esa traza se convierte en una antena. Capta el voltaje inducido antes de que el TVS pueda reaccionar. En el diseño de nuestra placa, las almohadillas del TVS están a menos de 3 mm de los pines del conector.
¿Cómo evita que la ESD de las manos del técnico dañe el SoC interno?
He visto a un técnico enchufar un cable en un día seco de invierno y freír una placa con nada más que estática de los dedos. La ESD del cuerpo humano es una amenaza real y común durante la instalación.
Evitamos el daño por ESD del cuerpo humano mediante la combinación de la carcasa metálica RJ45 blindada (conectada a tierra al chasis), el transformador de aislamiento interno que proporciona 2000 V de separación galvánica y los conjuntos de TVS que capturan cualquier pico residual antes de que llegue a los pines Ethernet PHY del SoC.

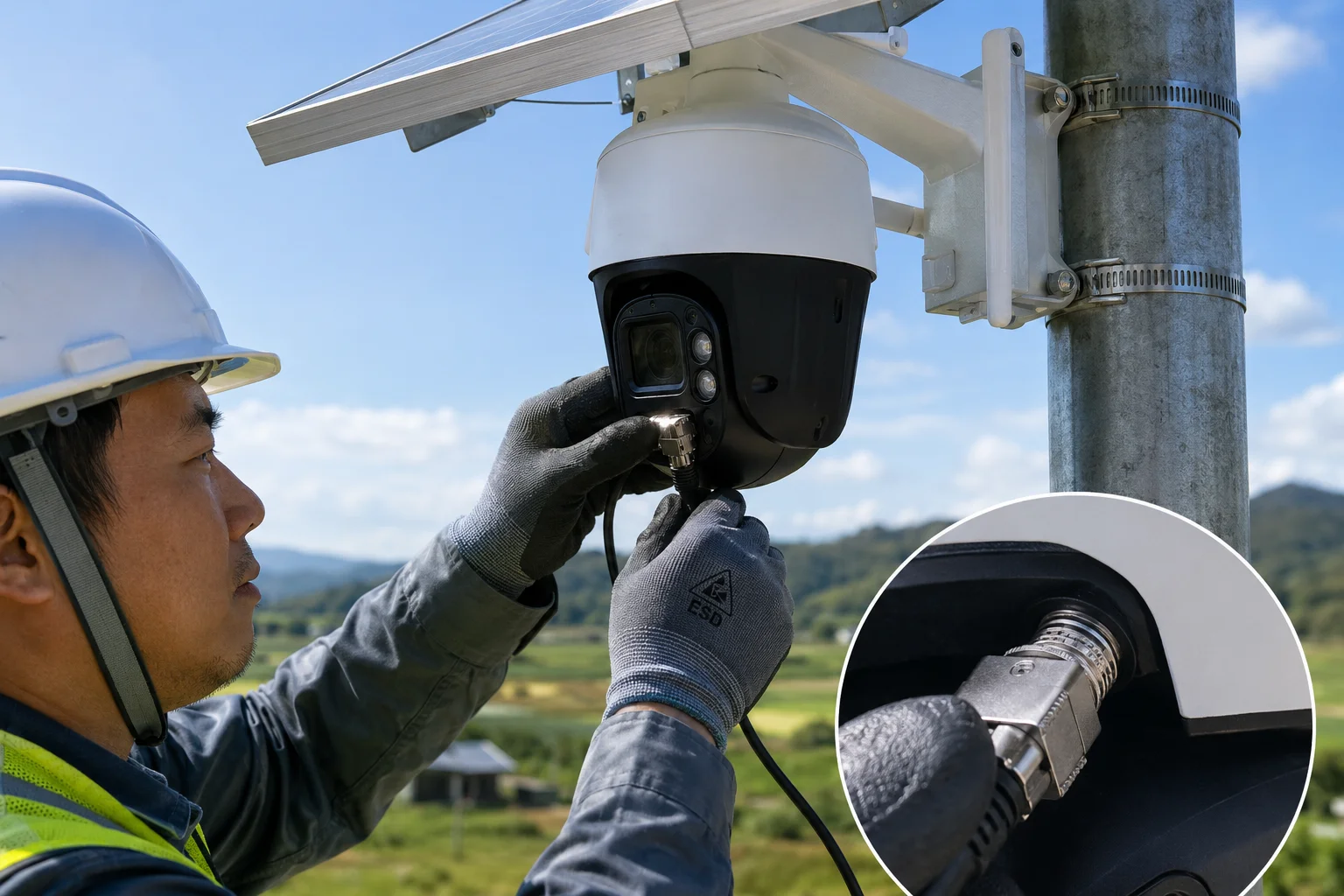

Técnico instalando cable RJ45 en cámara solar
El Modelo de Cuerpo Humano (HBM)
El estándar de la industria para simular el tacto de un técnico es el Modelo de Cuerpo Humano3. Asume un condensador de 100 pF cargado a un voltaje determinado, descargado a través de una resistencia de 1500 ohmios. Una persona que camina sobre una alfombra en condiciones secas puede acumular 15.000 voltios o más. Cuando tocan un conector metálico, esa carga se descarga en microsegundos.
Cómo las Tres Capas Trabajan Juntas Contra la ESD de la Mano
Lo primero que golpea la carga estática es la carcasa metálica del conector RJ45. Si la carcasa está correctamente conectada a tierra al chasis de la cámara (y el chasis está conectado a tierra al poste de montaje), la mayor parte de la carga se drena inmediatamente. Nunca entra en los pines de señal.
Cualquier carga que entre a través de los pines de señal golpea el conjunto de TVS a continuación. El TVS sujeta el voltaje y dirige la energía al plano de tierra de la PCB.
Finalmente, el transformador Ethernet proporciona aislamiento galvánico6. Incluso si algo de energía transitoria pasa el TVS, los devanados primario y secundario del transformador están físicamente separados. No hay un camino de cobre directo desde el lado del cable al lado del SoC. El transformador puede soportar de 1500 V a 2000 V de diferencia de potencial entre sus dos lados.
Por qué la conexión a tierra es el primer paso crítico
David, esto es lo que necesito que entiendas para tus despliegues en Texas. Si tu poste de montaje no tiene tierra de protección10 conexión, la carcasa metálica del RJ45 no tiene a dónde enviar la carga estática. El arreglo TVS se convierte en la primera y única línea de defensa. Aún protegerá al SoC, pero absorbe más energía por evento. Con cientos de eventos a lo largo de años de servicio, esto acorta la vida útil del TVS.
Una tierra de protección adecuada —una varilla de cobre clavada al menos 8 pies en el suelo, conectada al poste con un cable de unión— le da a la estática un camino directo a tierra. La electrónica nunca lo ve.
Mejores prácticas de instalación
| Factor de riesgo | Sin tierra | Con tierra adecuada |
|---|---|---|
| Energía ESD llegando al TVS | 100% de descarga | < 5% de descarga |
| Vida útil del TVS | Reducida con el tiempo | Vida útil nominal completa |
| Riesgo de daño al SoC | Bajo (el TVS protege) | Casi cero |
| Cumplimiento con IEC 61000-4-2 | Marginal | Cumplimiento total |
Conecte siempre el chasis de la cámara al sistema de puesta a tierra del poste antes de enchufar cualquier cable. Este único paso elimina la mayor parte del riesgo de ESD por contacto humano.
¿Está el puerto RJ45 blindado y conectado a tierra al chasis metálico de la cámara?
He abierto cámaras de proveedores económicos y he encontrado la carcasa RJ45 flotando —conectada a nada. Esa carcasa metálica es inútil si no tiene un camino a tierra.
Sí. Nuestro conector RJ45 utiliza un blindaje metálico completo que se suelda directamente al plano de tierra de la PCB y se une al chasis de aluminio fundido a presión de la cámara a través de lengüetas de conexión a tierra dedicadas. Esto crea un camino conductor continuo desde el blindaje del cable a tierra.

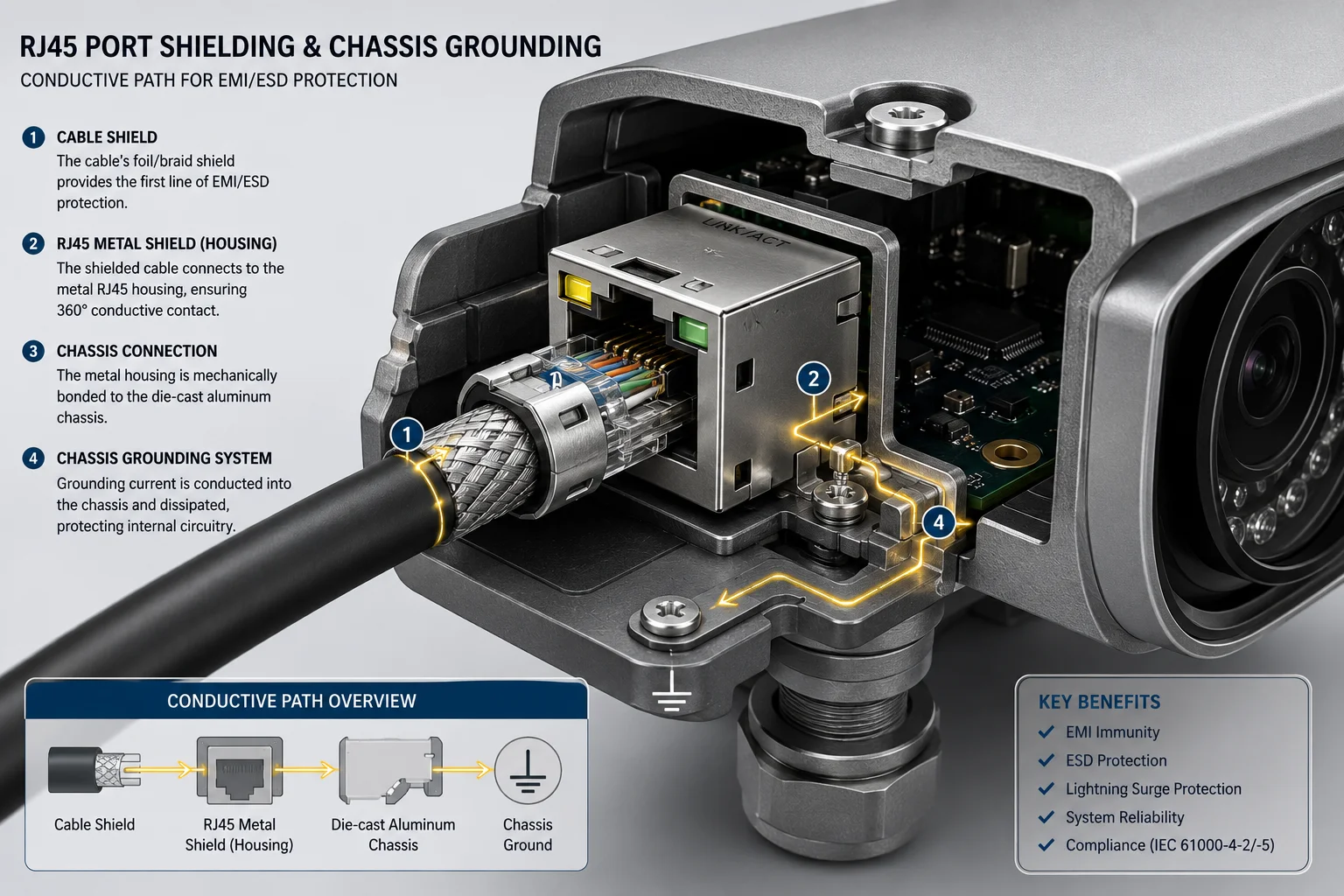

Conector RJ45 blindado conectado al chasis de la cámara
Conectores blindados vs. no blindados
Un RJ45 no blindado (utilizado en la mayoría de los dispositivos de consumo para interiores) tiene una carcasa de plástico. Ofrece cero protección contra interferencias electromagnéticas externas o descargas estáticas. RJ45 blindado9 tiene una carcasa metálica estampada que envuelve el inserto de plástico. Esta carcasa cumple dos propósitos: bloquea la EMI de entrar o salir del cable y proporciona una ruta de drenaje para las cargas estáticas.
Pero el blindaje solo funciona si se conecta a algo. En nuestro diseño, las lengüetas metálicas de la carcasa del RJ45 se sueldan a grandes almohadillas de tierra en la PCB. Estas almohadillas se conectan a través de múltiples vías al plano de tierra interno. El plano de tierra luego se conecta al chasis a través de un punto de unión dedicado, generalmente un terminal de tornillo o un contacto de resorte donde la PCB se encuentra con la carcasa metálica.
El lado del cable de la ecuación
El conector blindado de la cámara es solo la mitad de la solución. El cable Ethernet también debe estar blindado (tipo FTP o SFTP). El blindaje de lámina o trenzado del cable debe hacer contacto con la carcasa metálica del enchufe RJ45. Cuando se engarza un enchufe blindado, el blindaje del cable se pliega sobre el cuerpo del enchufe y toca la carcasa metálica.
Esto crea un blindaje continuo de un extremo del cable al otro. Cualquier interferencia electromagnética o voltaje inducido en el exterior del cable se drena a través del blindaje a tierra en ambos extremos.
Qué sucede sin una conexión a tierra adecuada
Si la carcasa del RJ45 no está conectada a tierra, la carga estática se acumula en la superficie metálica. Finalmente, salta al conductor más cercano, que podría ser un pin de señal. Esto es peor que no tener blindaje, porque el blindaje actúa como un colector de carga sin ruta de drenaje.
He visto este modo de falla exacto en productos de la competencia. La carcasa del RJ45 estaba conectada a la PCB, pero la tierra de la PCB flotaba en relación con el chasis. Durante una tormenta eléctrica, la carga inducida se acumuló en el blindaje del cable, se acumuló en la carcasa del conector y finalmente saltó a los pines de datos. El TVS atrapó la mayor parte, pero los eventos repetidos degradaron la protección durante una temporada de lluvias.
Nuestra arquitectura de conexión a tierra
Nuestras cámaras utilizan un cuerpo de aluminio fundido a presión. La PCB se monta directamente en este cuerpo con separadores metálicos. Los separadores proporcionan soporte mecánico y conexión eléctrica. La tierra del RJ45 se conecta a través del plano de tierra de la PCB14, a través de los separadores, al chasis de aluminio. Desde allí, el chasis se conecta al soporte de montaje, que se conecta al poste, que se conecta a la varilla de tierra.
Cada eslabón de esta cadena importa. Una conexión faltante rompe todo el camino.
¿Puedo ver el informe de prueba ESD para el PHY Ethernet interno y los transformadores de datos?
He tenido compradores que solicitan informes de prueba después de una falla. El momento adecuado para solicitar es antes de realizar el pedido, no después de que una tormenta se lleve un lote de cámaras.
Sí. Proporcionamos informes completos de prueba ESD IEC 61000-4-2 que muestran el cumplimiento de ±6KV de descarga de contacto y ±8KV de descarga de aire en la interfaz RJ45. Estos informes cubren la ruta de señal completa, incluido el chip PHY, el transformador y el circuito de protección TVS probados como un sistema integrado.

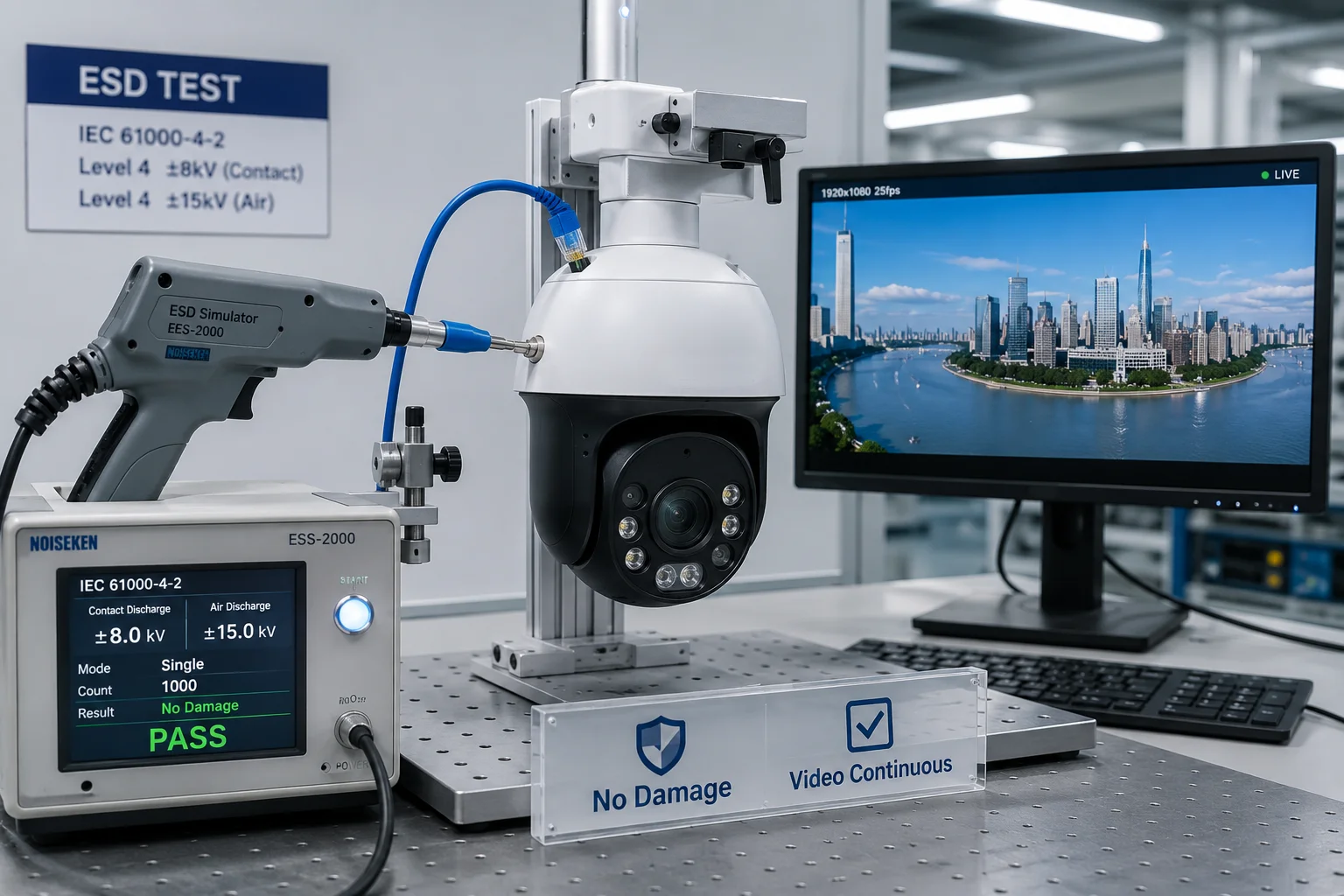

Informe de prueba ESD para PHY y transformador Ethernet
Qué cubre el informe de prueba
Nuestras pruebas ESD siguen IEC 61000-4-21, el estándar internacional para la inmunidad a descargas electrostáticas. La prueba aplica pulsos ESD controlados directamente al puerto RJ45 mientras la cámara está encendida y transmitiendo video. La cámara debe continuar operando sin interrupción, pérdida de datos o daño permanente.
Los niveles de prueba que certificamos:
| Tipo de prueba | Nivel de Voltaje | Estándar | Criterios de Resultado |
|---|---|---|---|
| Descarga de Contacto | ±6 KV | IEC 61000-4-2 Nivel 3 | Sin interrupción |
| Descarga de Aire | ±8 KV | IEC 61000-4-2 Nivel 3 | Sin interrupción |
| Sobretensión (línea a línea) | ±2 KV | IEC 61000-4-5 | Sin daños |
| Sobretensión (línea a tierra) | ±4 KV | IEC 61000-4-5 | Sin daños |
“Sin interrupción” significa que la transmisión de video continúa sin una sola pérdida de fotogramas. “Sin daños” significa que el dispositivo supera las pruebas funcionales completas después del evento de sobretensión.
La Diferencia Entre Pruebas a Nivel de Componente y a Nivel de Sistema
Algunos proveedores le muestran una hoja de datos de TVS clasificada para 15KV y dan por terminado el asunto. Esos son datos a nivel de componente. Le dicen que el chip TVS en sí puede sobrevivir a 15KV. No le dice que el circuito completo —conector, pistas, TVS, transformador, PHY— sobrevive como un sistema.
Nuestros informes de prueba son a nivel de sistema. Probamos la cámara terminada, completamente ensamblada, con el firmware en funcionamiento. La pistola ESD toca el puerto RJ45 real en el producto real. Esto detecta problemas que las hojas de datos de componentes no pueden revelar: diseño deficiente de la PCB, conexiones a tierra inadecuadas o saturación del transformador bajo estrés combinado.
Qué preguntar a su proveedor
David, cuando solicite informes de prueba ESD, haga estas preguntas específicas:
- ¿Se realizó la prueba en el producto terminado o solo en componentes individuales?
- ¿Estaba el dispositivo encendido y transmitiendo durante la prueba?
- ¿Cuáles fueron los criterios de aprobación/fallo — solo supervivencia u operación continua?
- ¿Se probaron tanto la descarga por contacto como por aire?
- ¿También se realizó una prueba de sobretensión (IEC 61000-4-5) en el puerto Ethernet?
Si un proveedor no puede responder a estas preguntas con claridad, su afirmación de “protección ESD” es marketing, no ingeniería.
Consideraciones de PoE para su red
Un punto más para sus implementaciones de campo. Si utiliza inyectores PoE (Power over Ethernet)5 para alimentar conmutadores locales o puntos de acceso en su configuración de monitoreo solar, los pares que transportan energía (4/5 y 7/8) también necesitan protección contra sobretensiones. Una sobretensión inducida por rayos en los pares de alimentación puede eludir toda la protección de la línea de datos y entrar en la cámara a través del circuito PoE.
Asegúrese de que su inyector PoE tenga su propia protección contra sobretensiones clasificada al menos IEC 61000-4-54 Nivel 2. De lo contrario, los pares de alimentación se convierten en una autopista sin protección para que la energía de sobretensión llegue al regulador de potencia interno de su cámara.
Conclusión
La protección ESD independiente para el puerto RJ45 requiere tres capas que trabajen juntas: conexión a tierra blindada, limitación de TVS y aislamiento del transformador. Verifique los informes de prueba a nivel de sistema y asegure una conexión a tierra adecuada en cada sitio de instalación.
1. El estándar internacional para pruebas de inmunidad a descargas electrostáticas. ︎↩︎ 2. Una matriz de supresión de voltaje transitorio que limita los picos de voltaje en nanosegundos. ︎↩︎ 3. Un modelo estándar para simular descargas electrostáticas por contacto humano. ︎↩︎ 4. El estándar internacional para pruebas de inmunidad a sobretensiones. ︎↩︎ 5. Tecnología que transmite energía eléctrica junto con datos en cables Ethernet. ︎↩︎ 6. Separación eléctrica entre circuitos que evita el flujo de corriente continua mientras permite la transferencia de señales o energía. ︎↩︎ 7. Estándar Ethernet que soporta una velocidad de transferencia de datos de 100 Mbps. ︎↩︎ 8. Estándar Ethernet que soporta una velocidad de transferencia de datos de 1 Gbps. ︎↩︎ 9. Un conector con una carcasa metálica que bloquea las EMI y proporciona una ruta de descarga para la estática. ︎↩︎ 10. Una conexión física directa a tierra utilizada para disipar cargas estáticas de forma segura. ︎↩︎ 11. El voltaje máximo que un diodo TVS permite pasar durante un evento de sobretensión. ︎↩︎ 12. El voltaje al que un diodo TVS comienza a conducir corriente. ︎↩︎ 13. Capacitancia no deseada introducida por un componente que puede degradar la calidad de la señal de alta velocidad. ︎↩︎ 14. Una gran área de cobre en una PCB que sirve como ruta de retorno común y blindaje contra el ruido. ︎↩︎
