He visto demasiados Cámaras PTZ 1 fallan no por malos sensores, sino porque nadie pensó en el ángulo del sol en el sitio de instalación.
Un parasol ajustable se adapta a las diferentes latitudes de EE. UU. permitiendo a los instaladores cambiar su profundidad de extensión y ángulo de inclinación. En los estados del sur, el escudo permanece compacto para bloquear el sol cenital de ángulo alto. En los estados del norte, se extiende más para reducir el deslumbramiento de ángulo bajo que lava la imagen.

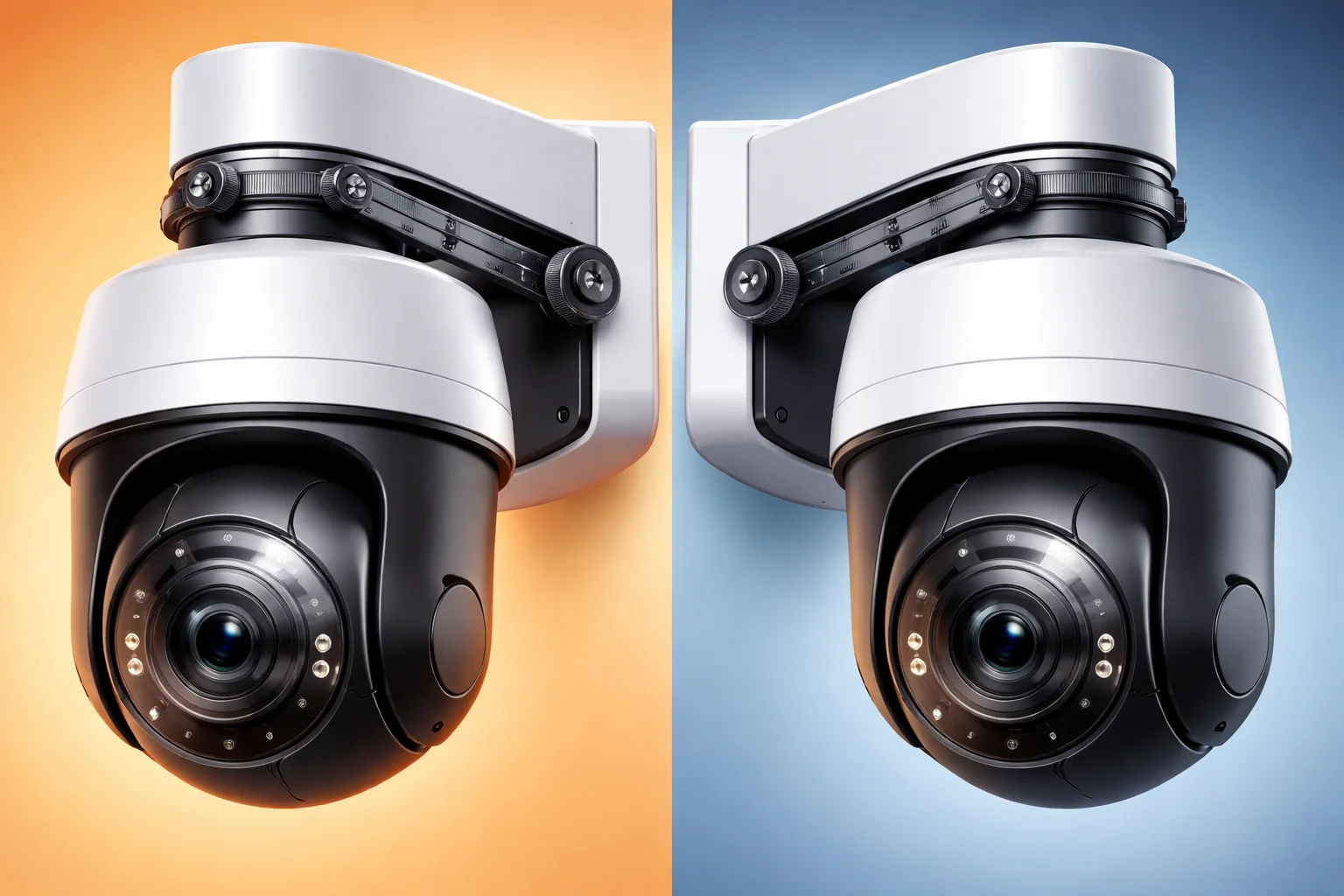

Parasol ajustable en cámara PTZ para diferentes latitudes
El sol no incide en una cámara de la misma manera en Miami que en Montana. EE. UU. se extiende aproximadamente de 25°N a 49°N de latitud. Eso significa que el ángulo de elevación solar 2 cambia mucho de sur a norte. Un parasol fijo no puede manejar este rango. Bloqueará demasiada vista en el norte o dejará entrar demasiada luz en el sur. A continuación, detallo cuatro escenarios del mundo real donde este diseño ajustable mejora o arruina la calidad de la imagen.
Índice
¿Puedo deslizar el parasol hacia adelante para evitar el destello de la lente durante una puesta de sol de ángulo bajo en Florida?
Perdí una semana entera de metraje utilizable en un proyecto costero de Florida porque la puesta de sol incidió en la lente en el ángulo justo para crear un destello blanco brillante en todo el cuadro.
Sí. Puede deslizar el parasol hacia adelante para bloquear la luz de la puesta de sol de ángulo bajo en Florida. La posición extendida del escudo crea una barrera física que corta la luz solar directa antes de que llegue a la superficie de la lente, lo que elimina el destello y las imágenes fantasma que ningún software puede arreglar.

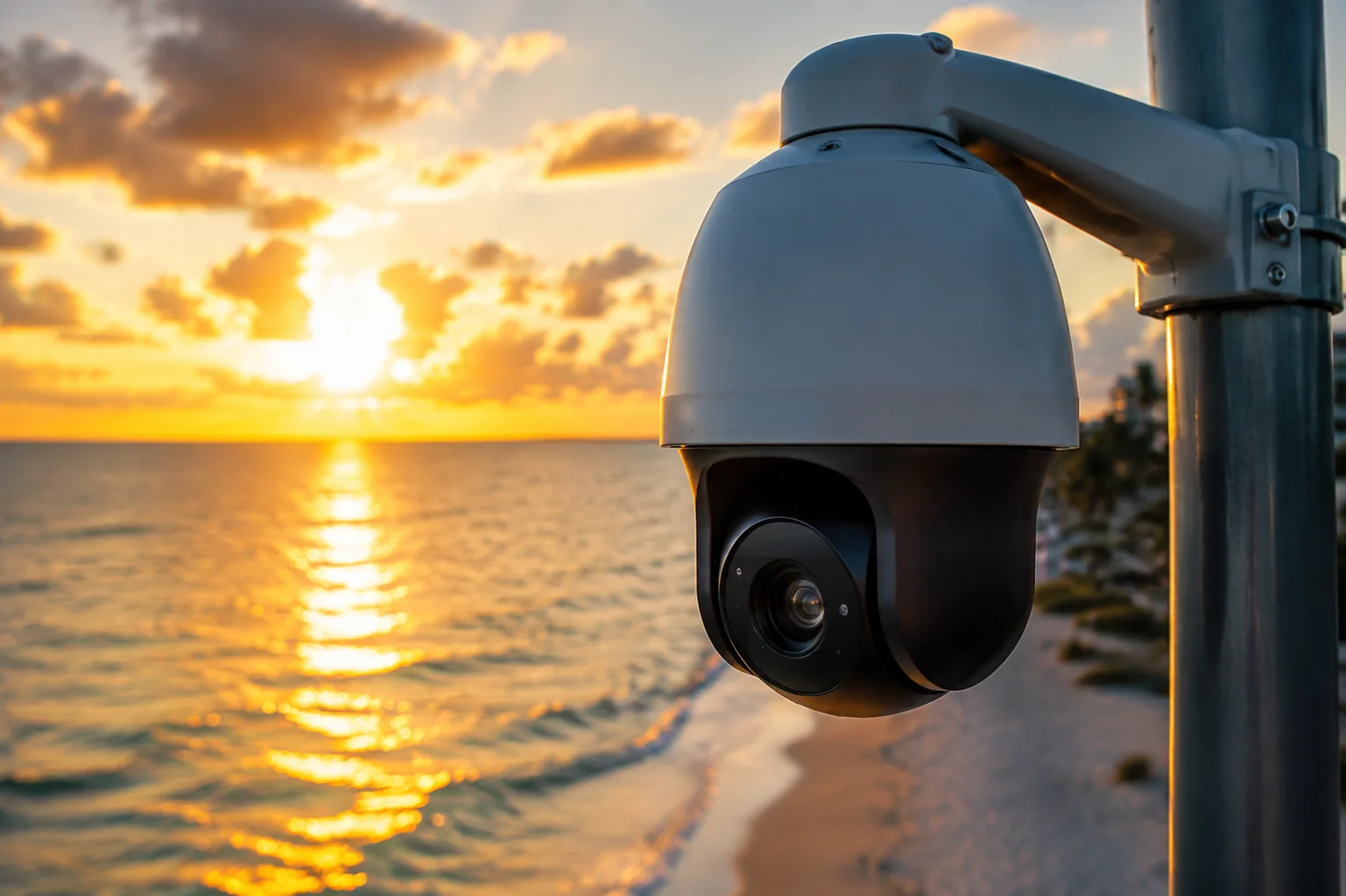

Parasol de cámara PTZ que bloquea el deslumbramiento de la puesta de sol de ángulo bajo en Florida
Por qué las puestas de sol en Florida son un problema especial
Florida se encuentra entre las latitudes 24°N y 31°N. Durante la puesta de sol, el sol desciende a ángulos muy bajos, a menudo por debajo de los 15° sobre el horizonte. En estos ángulos, la luz solar entra en la lente casi horizontalmente. Este es el peor escenario para cualquier cámara sin un blindaje adecuado.
El resultado son dos problemas ópticos:
- Destello de lente 3: La luz solar directa incide en el elemento frontal y se dispersa dentro del barril de la lente. Ve rayas brillantes o un lavado brumoso en toda la imagen.
- Fantasmas: La luz rebota entre los elementos internos de la lente y crea imágenes duplicadas tenues del sol, a menudo como círculos verdes o morados.
Ninguna cantidad de Amplio Rango Dinámico (WDR) 4 procesamiento o corrección de exposición basada en IA puede eliminar el destello óptico real. La luz ya ha contaminado los datos del sensor. La única solución es física: detener la luz antes de que entre en la lente.
Cómo funciona el mecanismo deslizante
El parasol ajustable en una cámara PTZ bien diseñada utiliza un sistema de rieles telescópicos. El instalador puede tirar del escudo hacia adelante a lo largo del eje óptico de la cámara. Esto aumenta lo que llamamos la “profundidad de sombreado”, la distancia que el escudo se extiende más allá de la parte frontal de la lente.
| Posición del sol | Ángulo solar | Extensión recomendada del escudo |
|---|---|---|
| Mediodía (cenital) | 70°–85° | Mínima (al ras o ligeramente extendida) |
| Tarde | 25°–40° | Media (extensión 50%) |
| Atardecer / Amanecer | 5°–15° | Extensión completa |
Cuando el escudo está completamente extendido, su borde inferior bloquea físicamente cualquier rayo de luz que provenga de aproximadamente 10°–15° por debajo del eje de la lente. Esto es suficiente para cortar la luz del atardecer de Florida en la mayoría de los escenarios de montaje.
El interior antirreflectante también importa
Extender el parasol es solo la mitad de la solución. Si la superficie interior del parasol es brillante o reflectante, la luz solar que incide en la pared interior del parasol rebotará de todos modos en la lente. Esto se llama reflexión secundaria.
Los parasoles de grado profesional utilizan uno de dos tratamientos interiores:
- Recubrimiento de teflón negro mate 5: Absorbe la luz con una reflectancia muy baja.
- Acolchado antirreflectante: Un material similar al terciopelo que atrapa la luz en sus fibras.
Ambos evitan que el propio parasol se convierta en una fuente de luz parásita. Para Cámaras 4K 6, este detalle es crítico. Incluso una pequeña cantidad de reflexión interna puede reducir el contraste y hacer que la imagen parezca “lechosa”.”
¿El escudo evitará la acumulación de nieve en la cara de la cámara en las regiones del norte de Canadá?
Tuve un cliente cerca de la frontera entre EE. UU. y Canadá que me llamó en enero. Sus cámaras estaban ciegas. La nieve se había acumulado en cada lente del sistema durante la noche.
Sí. Cuando está completamente extendido, el parasol actúa como un dosel físico sobre la lente. Su superficie angulada permite que la nieve se deslice en lugar de acumularse en el cristal frontal de la cámara. Esto mantiene la lente despejada sin calentadores en muchas condiciones de nieve ligera.

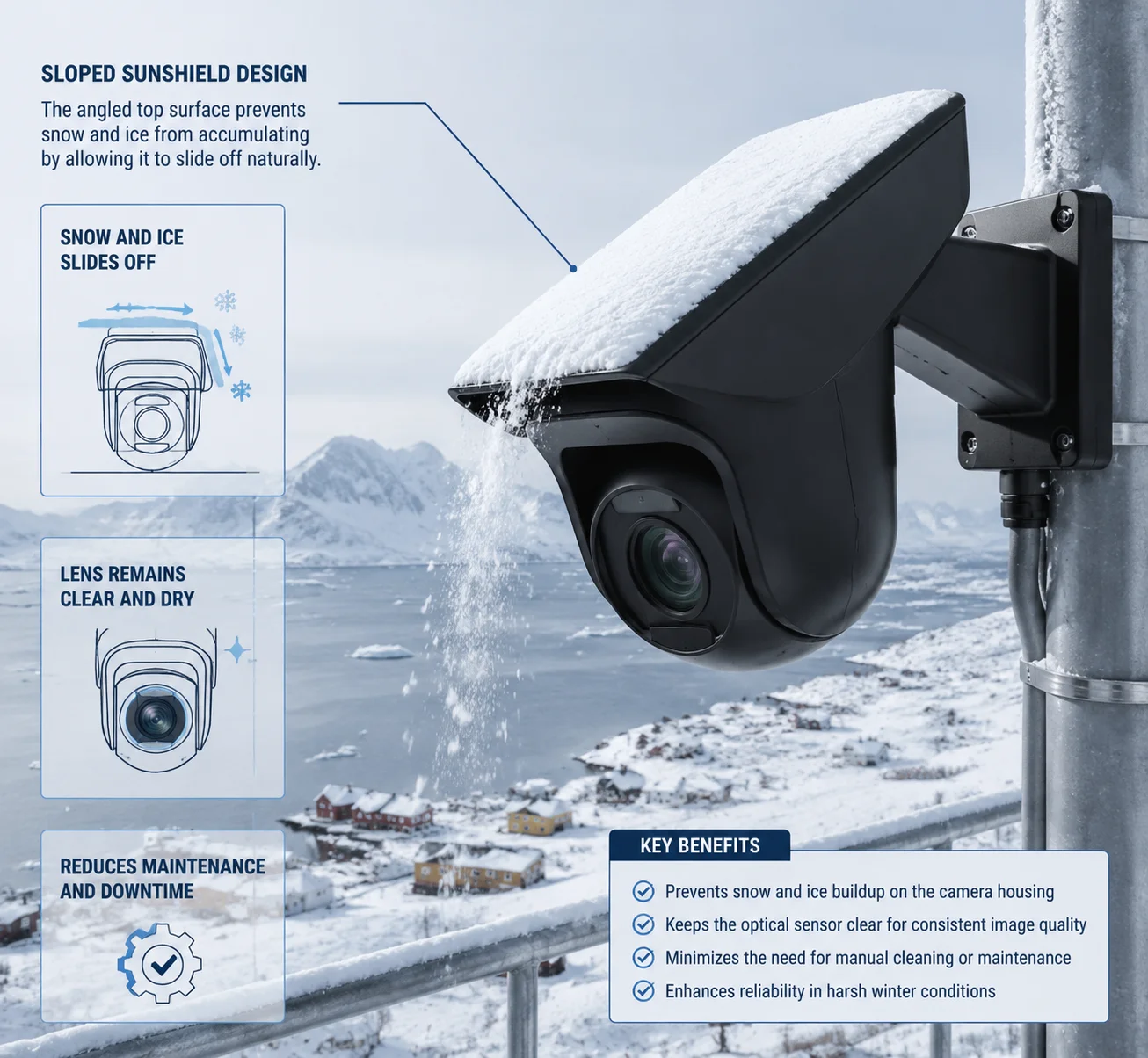

Parasol que evita la acumulación de nieve en cámaras PTZ en climas del norte
El problema de la nieve en latitudes altas
Los estados del norte de EE. UU. y las regiones fronterizas de Canadá (40°N–50°N+) reciben fuertes nevadas durante meses. Las cámaras montadas en postes o esquinas de edificios están completamente expuestas. Sin protección, la nieve se adhiere al cristal frontal y bloquea completamente la vista.
Existen cubiertas de lente con calefacción, pero consumen una cantidad significativa de energía. Para sistemas PTZ alimentados por energía solar o fuera de la red, como los Sistemas de vigilancia solar 4G LTE 7 que construimos en Loyalty-Secu, cada vatio cuenta. Una solución pasiva siempre es mejor que una activa cuando la energía es limitada.
Cómo ayuda la geometría del parasol
La forma del parasol es clave. Cuando se extiende a su posición completa, crea un techo inclinado sobre el área de la lente. La nieve cae sobre la superficie superior del parasol, no sobre el cristal de la lente. Debido a que la superficie del parasol está angulada (típicamente 15°–45° respecto a la horizontal), la gravedad tira de la nieve hacia abajo y fuera del borde.
Esto funciona mejor cuando:
- El material del escudo es liso (aluminio con recubrimiento en polvo o policarbonato estabilizado contra rayos UV).
- El ángulo del escudo se establece en al menos 15° respecto a la horizontal.
- La cámara se monta con una ligera inclinación hacia abajo, de modo que el escudo se aleja de la lente.
Ángulo del escudo basado en la latitud para regiones con nieve
En áreas propensas a la nieve, el ángulo del escudo cumple una doble función. Bloquea el sol de invierno de ángulo bajo Y desecha la nieve. Aquí hay una guía simplificada:
| Región | Rango de latitud | Ángulo del sol de invierno (mediodía) | Ángulo del escudo recomendado | Beneficio de nieve |
|---|---|---|---|---|
| Norte de EE. UU. (Chicago, Detroit) | 40°–45°N | 20°–25° | 10°–20° | Desecho moderado de nieve |
| Frontera EE. UU.–Canadá (Buffalo, Seattle) | 45°–49°N | 15°–20° | 15°–25° | Buen desecho de nieve |
| Sur de Canadá (Toronto, Vancouver) | 49°–52°N | 12°–18° | 20°–30° | Excelente evacuación de nieve |
Cuanto más pronunciado es el ángulo del escudo, mejor se desliza la nieve. Pero si es demasiado pronunciado, se empieza a bloquear el propio campo de visión de la cámara. El punto óptimo suele estar entre 15° y 25° para estas regiones.
Una nota sobre el hielo
La nieve es una cosa. El hielo es más difícil. Si la lluvia helada recubre el escudo y la lente, ningún diseño pasivo ayudará. Para esas condiciones, necesita un recinto con calefacción 8 o un sistema de limpiaparabrisas. Pero para la nieve normal —que es la mayoría de la precipitación invernal— el parasol extendido la maneja bien.
¿Cómo evita la brecha de ventilación del parasol el “calentamiento” del cuerpo de la cámara?
Medí la temperatura superficial de una carcasa PTZ negra bajo el sol directo de Texas el verano pasado. Alcanzó los 74°C. El chipset interno estaba reduciendo su rendimiento y la transmisión de video estaba perdiendo fotogramas.
El parasol crea un espacio de aire entre él y el cuerpo de la cámara. Este espacio actúa como un amortiguador térmico. El escudo absorbe la radiación solar directa y se calienta, pero el espacio de aire entre el escudo y el cuerpo de la cámara permite que la convección natural disipe el calor, manteniendo las temperaturas internas hasta 10°C más bajas.

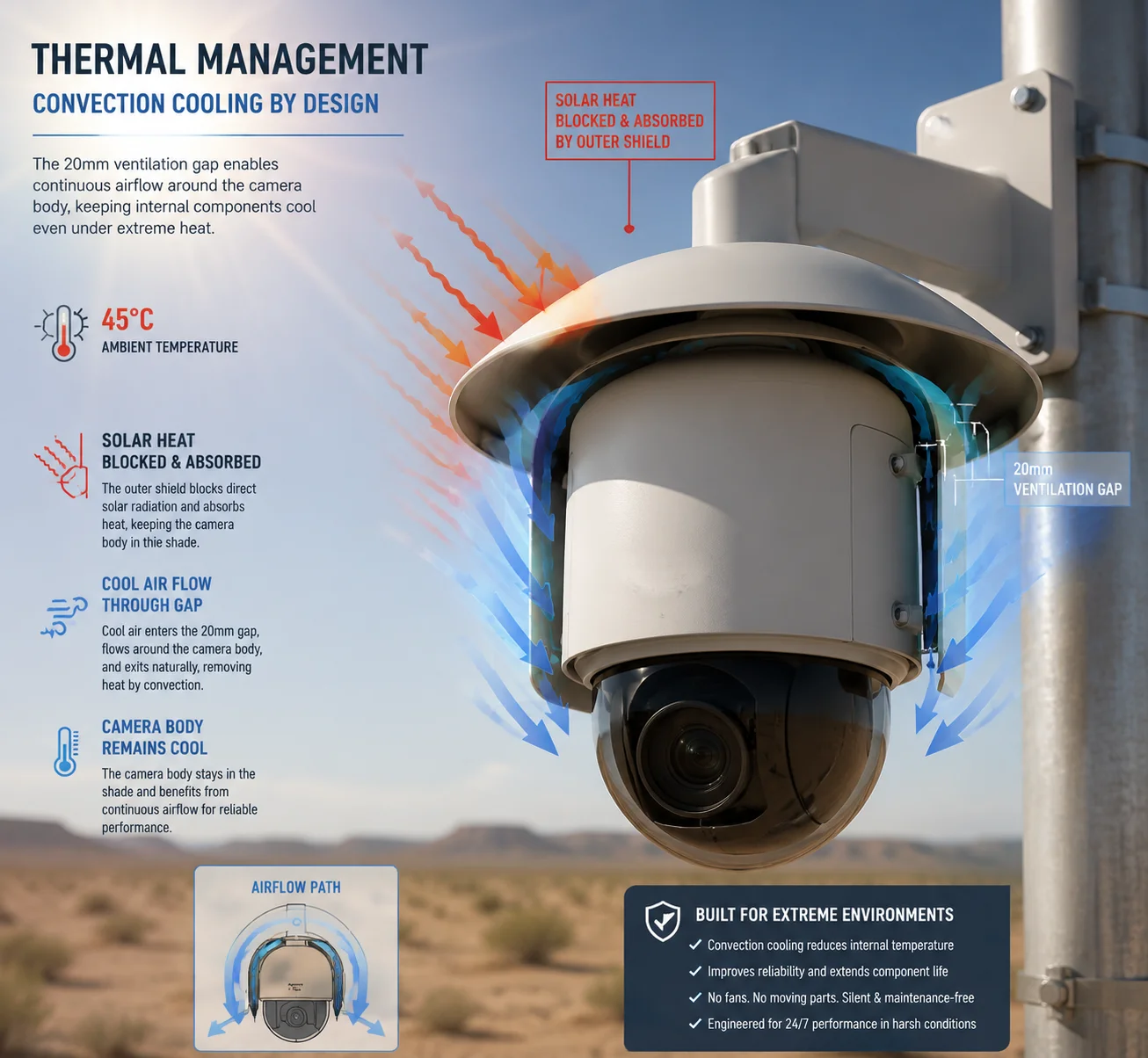

Espacio de ventilación entre el parasol y el cuerpo de la cámara PTZ para disipación de calor
Por qué el calor excesivo mata las cámaras
“Calor excesivo” significa que el cuerpo de la cámara absorbe energía solar más rápido de lo que puede liberarla. Después de horas de exposición directa al sol, la temperatura interna aumenta hasta que el procesador comienza a reducir su velocidad de reloj. Esto provoca:
- Menor tasa de fotogramas
- Procesamiento de imagen reducido (WDR menos efectivo, enfoque automático más lento)
- Menor vida útil de los componentes
- En casos extremos, apagado térmico
Este es un problema real en el suroeste de Estados Unidos — Arizona, Nevada, Texas, Nuevo México. Las temperaturas ambiente del aire pueden alcanzar los 45°C (113°F), y la radiación solar directa añade otros 20–30°C a las temperaturas superficiales.
La física del espacio de aire
El espacio de aire entre el parasol y el cuerpo funciona según dos principios simples:
Principio 1: Bloqueo de radiación
El escudo intercepta la radiación solar directa antes de que golpee la carcasa de la cámara. La superficie del escudo se calienta en su lugar. Debido a que el escudo es una pieza separada con su propia masa térmica, absorbe y reirradia el calor de forma independiente del cuerpo de la cámara.
Principio 2: Enfriamiento por convección
El espacio entre el escudo y el cuerpo de la cámara crea un canal para el movimiento del aire. Incluso una brisa ligera (1–2 m/s) que fluye a través de este espacio transporta el calor de la superficie exterior de la cámara. Esto a veces se denomina un efecto Venturi 9 simplificado: el canal estrecho puede acelerar ligeramente el flujo de aire, mejorando el enfriamiento.
| Condición | Temperatura de la superficie de la cámara (sin escudo) | Temperatura de la superficie de la cámara (con escudo + espacio) | Diferencia |
|---|---|---|---|
| 35 °C ambiente, pleno sol, sin viento | ~65 °C | ~52 °C | –13 °C |
| 40 °C ambiente, pleno sol, brisa ligera | ~72 °C | ~58 °C | –14 °C |
| 45 °C ambiente, pleno sol, sin viento | ~78 °C | ~68 °C | –10°C |
Estos números provienen de observaciones de campo en múltiples instalaciones desérticas. Los valores exactos dependen del material del escudo, el color y el ancho de la brecha. Pero el patrón es consistente: la brecha de aire proporciona un alivio térmico significativo.
Ajuste de la brecha para diferentes climas
En regiones de calor extremo, los instaladores pueden aumentar ligeramente la brecha ajustando la distancia de separación del escudo del cuerpo de la cámara. Una brecha más ancha significa más flujo de aire pero menos cobertura de sombra directa. Una brecha más estrecha significa mejor sombra pero menos ventilación.
Para la mayoría de las instalaciones en el sur de EE. UU., una brecha de 15–25 mm proporciona el mejor equilibrio. En climas moderados (latitudes medias), la brecha puede ser más estrecha porque la gestión térmica es menos crítica.
Esta es otra razón por la que el diseño ajustable es importante. Un escudo fijo con una brecha fija no puede servir a Phoenix y Portland por igual.
¿El material del parasol está estabilizado contra rayos UV para evitar deformaciones en áreas desérticas de alta temperatura?
Una vez inspeccioné la cámara de un competidor después de dos años en una instalación desértica de Nevada. El parasol se había deformado tanto que en realidad estaba enfocando la luz solar en el cuerpo de la cámara como una lupa rudimentaria.
Sí. Los parasoles de grado profesional utilizan materiales estabilizados contra rayos UV, típicamente plástico ASA, aluminio con recubrimiento en polvo o policarbonato tratado contra rayos UV. Estos materiales resisten la degradación de años de intensa exposición ultravioleta, evitando deformaciones, grietas y decoloración que comprometerían la función protectora del escudo.

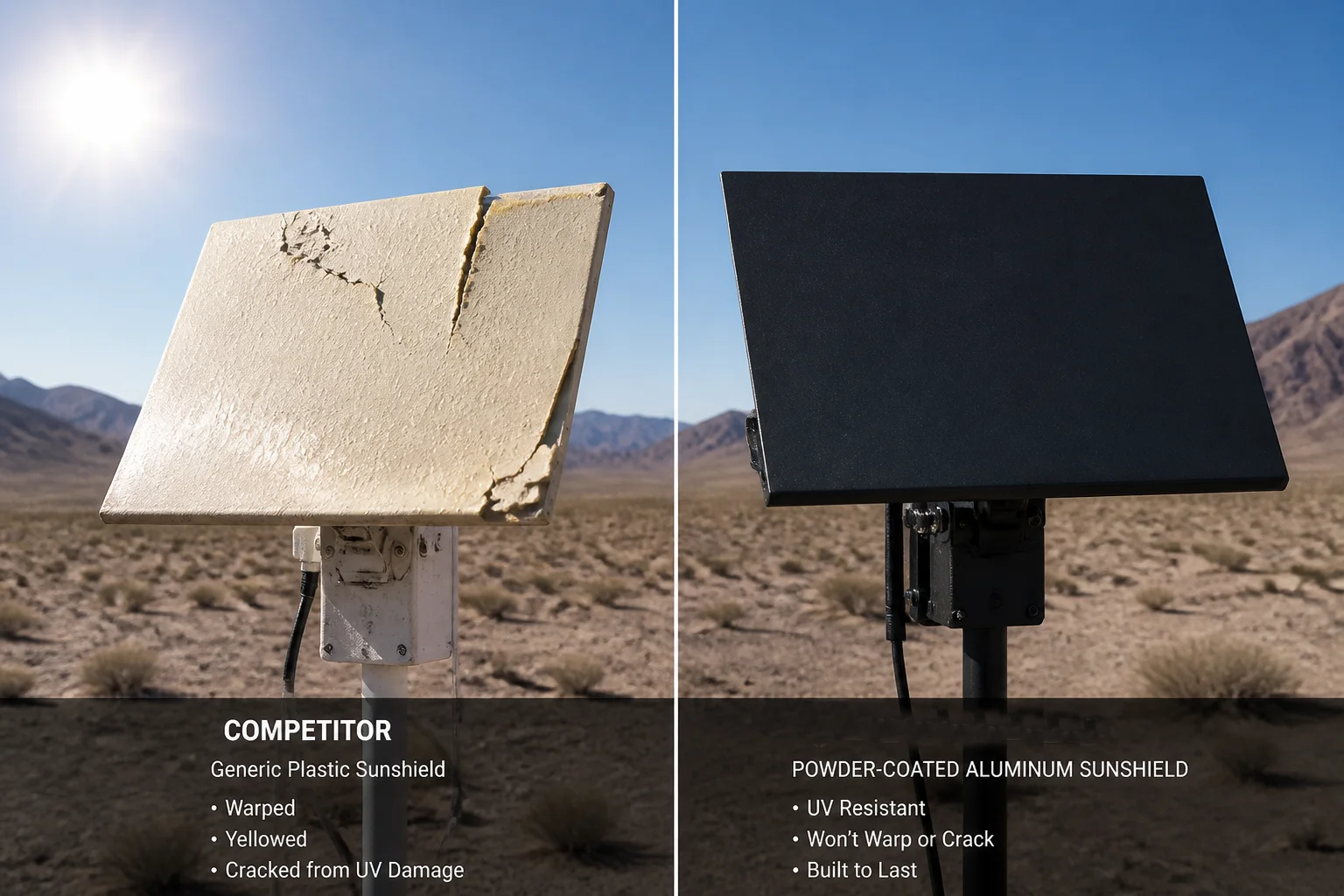

Material de parasol estabilizado contra rayos UV para instalación de cámaras PTZ en el desierto
Qué hace la radiación UV a los plásticos sin protección
La luz ultravioleta descompone las cadenas de polímeros en los materiales plásticos. Este proceso se llama fotodegradación. Con meses y años de exposición, el material se vuelve:
- Quebradizo: La superficie se agrieta y se astilla. Las grietas pequeñas se convierten en fracturas grandes.
- Deformado: La degradación desigual hace que el material se doble o se enrosque. Un escudo plano se vuelve curvo.
- Decolorado: Los plásticos blancos se vuelven amarillos. Los plásticos negros se desvanecen a gris. Esto cambia las propiedades de absorción térmica.
En áreas desérticas como Arizona, Nevada y el oeste de Texas, el índice UV 10 alcanza regularmente 10–11+ durante el verano. Esta es una de las exposiciones UV sostenidas más altas en cualquier lugar de América del Norte. Un parasol hecho de ABS estándar o policarbonato sin tratar mostrará degradación visible en 12–18 meses.
Opciones de materiales para resistencia UV a largo plazo
Hay tres opciones principales de materiales para parasoles estables a los rayos UV:
Opción 1: Aluminio con recubrimiento en polvo
Esta es la opción más duradera. El aluminio no se degrada bajo la luz UV en absoluto. El recubrimiento en polvo proporciona estabilidad de color y resistencia adicional a la corrosión. Es más pesado y caro que el plástico, pero durará más de 10 años en cualquier clima.
Opción 2: ASA (Acrilonitrilo Estireno Acrilato)
El ASA es un plástico de ingeniería diseñado específicamente para uso en exteriores. Tiene resistencia UV incorporada sin necesidad de recubrimientos adicionales. Mantiene su color y forma durante 5 a 8 años en entornos con alta exposición a los rayos UV. Es más ligero y barato que el aluminio.
Opción 3: Policarbonato estabilizado con UV
El policarbonato es resistente y ligero, pero necesita aditivos estabilizadores de UV o un recubrimiento superficial que bloquee los rayos UV. Sin tratamiento, se amarillea y se vuelve quebradizo en 2 años. Con una estabilización adecuada, puede durar de 5 a 7 años.
Por qué es importante para su cuenta de resultados
David, si está desplegando cámaras en varios estados de EE. UU., la elección del material afecta directamente su costo total de propiedad. Un protector que se deforma después de 18 meses significa una visita técnica para reemplazarlo. En ubicaciones remotas —campos petroleros, granjas solares, corredores de carreteras— esa visita técnica puede costar entre 500 y 1500 dólares por sitio. Multiplique eso por docenas o cientos de cámaras, y las matemáticas son claras.
En Loyalty-Secu, utilizamos aluminio con recubrimiento en polvo para nuestros parasoles PTZ de alta gama y ASA estabilizado con UV para nuestros modelos estándar. Ambos se prueban en nuestra cámara de envejecimiento antes del lanzamiento de la producción. Simulamos 5 años de exposición a los rayos UV en pruebas aceleradas para verificar que no se produzcan deformaciones ni grietas. Esto es parte de nuestra ventaja de cadena de suministro vertical: controlamos el taller de moldes, la selección de materiales y el proceso de prueba de principio a fin.
Una rápida comprobación de campo
Al evaluar el parasol de cualquier cámara PTZ, pregunte al fabricante tres cosas:
- ¿Cuál es el material del protector?
- ¿Ha sido probado para resistencia a los rayos UV, y durante cuántos años equivalentes?
- ¿Es el material el mismo en todos los SKU, o los modelos de menor costo utilizan plástico más barato?
Si no pueden responder claramente, es una señal de alerta.
Conclusión
El parasol ajustable no es un accesorio cosmético. Es una herramienta de precisión que compensa la geometría solar en las latitudes de EE. UU., protege la óptica, gestiona el calor y reduce sus costos de mantenimiento a largo plazo.
