Perdí una batería completa en 12 días. La cámara nunca se encendió. El controlador solo la agotó durante una semana nublada de invierno.
El consumo de energía estática de un controlador de carga solar —su corriente de autoconsumo en miliamperios— determina directamente cuánto dura la batería cuando la luz solar es débil o inexistente. Los controladores que consumen 30–50 mA pueden agotar una batería pequeña en menos de tres semanas, mientras que las unidades de grado industrial que consumen solo 8–15 mA extienden la vida útil en espera 4–5 veces en condiciones idénticas.

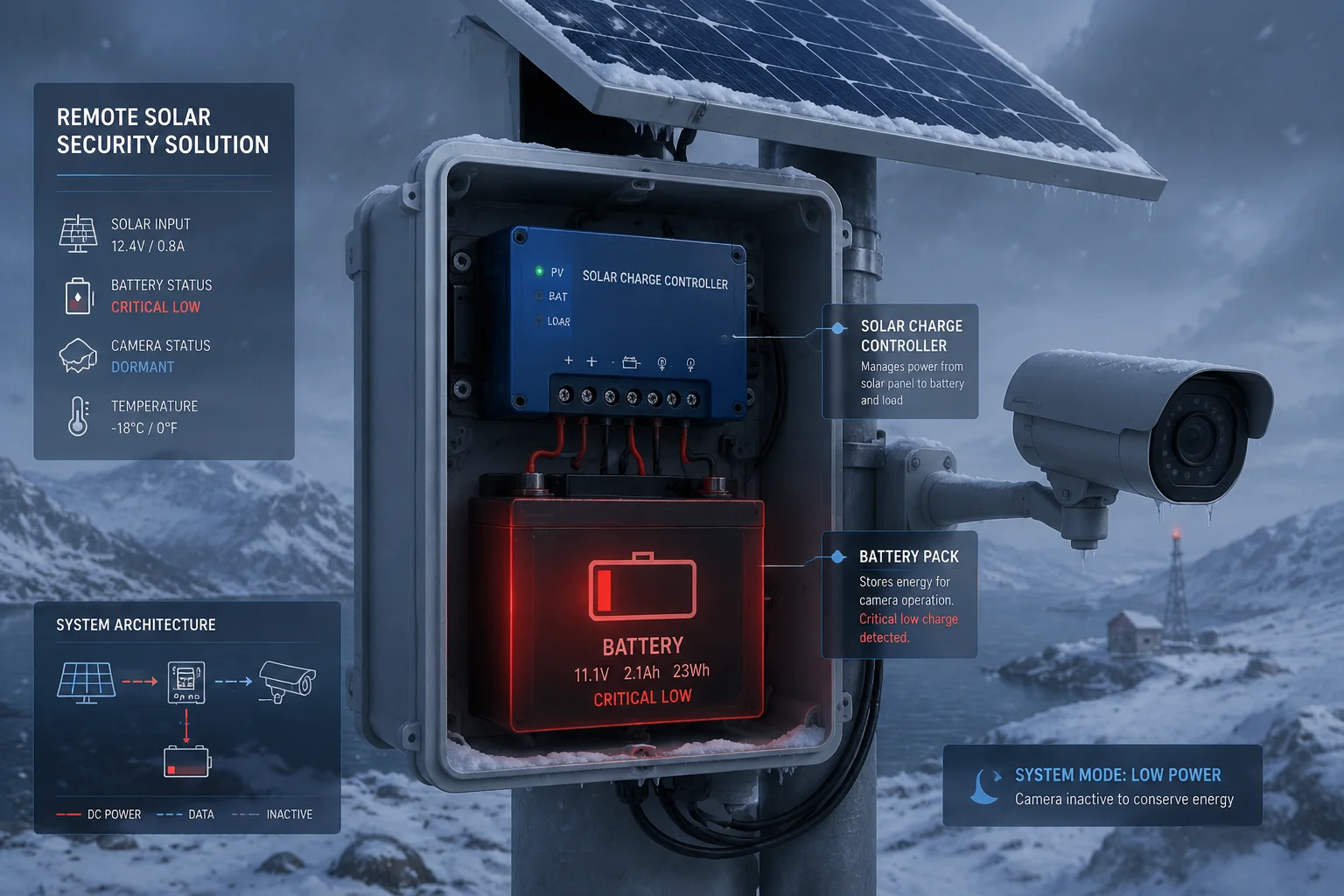

consumo de energía estática del controlador de carga solar modo de espera con poca luz
A continuación, detallo exactamente cómo esta especificación oculta impacta su sistema de vigilancia fuera de la red. Cubro las matemáticas, las trampas y las opciones de diseño que separan las implementaciones confiables de los fallos costosos.
Índice
¿Es la corriente de reposo lo suficientemente baja como para evitar el agotamiento de la batería durante el solsticio de invierno?
Implemento cámaras solares en el norte de Canadá. Solsticio de invierno1 me da apenas 4 horas de luz solar débil. Es entonces cuando la corriente de reposo se convierte en una métrica de supervivencia.
Si la corriente de reposo de su controlador excede la carga de goteo que su panel produce durante los días cortos de invierno, su batería pierde energía neta cada día. Para la confiabilidad en el solsticio de invierno, necesita un controlador con una corriente de reposo inferior a 15 mA, idealmente inferior a 10 mA, para que la pequeña cosecha solar aún resulte en una carga neta positiva.

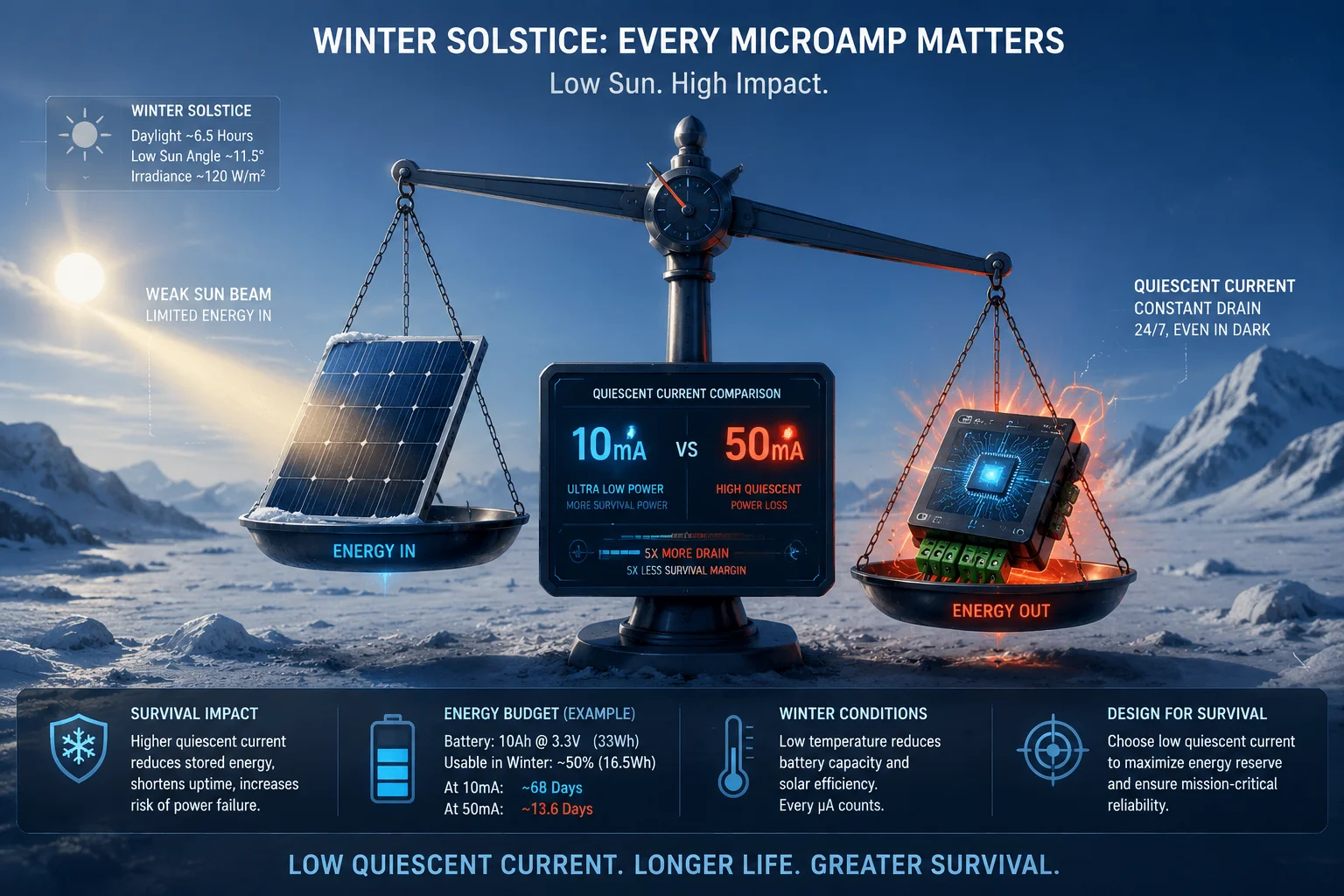

corriente de reposo solsticio de invierno agotamiento de la batería controlador solar
Qué sucede en el solsticio de invierno
El solsticio de invierno es el día más corto del año. En lugares como Montana, Alberta o el norte de Alemania, obtienes de 4 a 6 horas de luz diurna utilizable. Pero “utilizable” no significa potencia total. La nubosidad, el ángulo bajo del sol y el reflejo de la nieve reducen la salida de su panel a una fracción de su capacidad nominal.
Un panel de 100 W podría producir solo 10–20 W durante estas horas. Eso se traduce en aproximadamente 0.8 A–1.6 A a 12 V durante una ventana muy corta. El resto del día, de 18 a 20 horas, su sistema funciona completamente con batería.
Las matemáticas que importan
Permítanme mostrarles un escenario real. Supongamos una batería de litio de 12 V/50 Ah, un panel de 100 W en una ubicación del norte durante el solsticio de invierno y un Cámara PTZ 4G2 que consume 15 W cuando está activo.
| Parámetro | Controlador de alta quiescencia (50mA) | Controlador de baja quiescencia (10mA) |
|---|---|---|
| Controlador drenaje 24h | 1.2Ah | 0.24Ah |
| Cámara activa 2h/día | 2.5Ah | 2.5Ah |
| Consumo diario total | 3.7Ah | 2.74Ah |
| Cosecha solar de invierno (estimado) | 2.0Ah | 2.0Ah |
| Pérdida diaria neta | -1.7Ah | -0.74Ah |
| Días hasta que la batería se agote | ~29 días | ~67 días |
Esa diferencia — 29 días frente a 67 días — es la diferencia entre un sistema que muere en enero y uno que sobrevive hasta la primavera.
Por qué “suficientemente cerca” no es suficiente
Algunos ingenieros piensan que 50mA es insignificante. Suena poco. Pero en energía solar fuera de la red, cada miliamperio cuenta durante los meses de escasez de energía. El problema se agrava porque:
- La capacidad de la batería se reduce en climas fríos. Una batería de litio de 50Ah a -10°C entrega aproximadamente 40Ah. Tu margen se ha reducido.
- La nieve cubre los paneles. Podrías no tener ninguna cosecha durante 3 a 5 días consecutivos.
- El controlador nunca duerme a menos que tenga un modo dedicado de bajo consumo. Dibuja esa corriente las 24 horas del día, los 365 días del año.
Lo que recomiendo para sitios críticos en invierno
Para cualquier sitio por encima de los 45° de latitud, especifico controladores con una corriente quiescente inferior a 12mA. La diferencia clave de hardware es la arquitectura del MCU3. Nuestras unidades de grado industrial logran 8-15mA en operación normal y caen por debajo de 5mA en modo de suspensión profunda4. Esto no es marketing, es un valor medido en condiciones de sin carga, sin carga a 25°C.
Los controladores baratos usan microcontroladores de propósito general que nunca fueron diseñados para operación de ultra bajo consumo. Los controladores industriales usan MCUs de bajo consumo dedicados junto con convertidores DC-DC de alta eficiencia que mantienen la regulación a corrientes de espera de microamperios.
¿Tiene el controlador un estado de “inactividad de bajo consumo” cuando no hay energía solar presente?
Una vez probé un controlador que afirmaba tener “gestión inteligente de energía”. Consumía 45mA las 24 horas del día, de día o de noche, con o sin sol. Eso no es inteligente. Es firmware perezoso.
Un controlador de carga solar correctamente diseñado debería entrar automáticamente en un estado de inactividad de bajo consumo o suspensión profunda cuando detecta que no hay entrada solar ni carga activa. Este estado apaga los circuitos no esenciales (LEDs, retroiluminación de pantalla, sondeo de comunicación) y reduce el consumo de corriente a 3-8mA, extendiendo la vida útil de la batería de 3 a 5 veces durante la oscuridad prolongada.

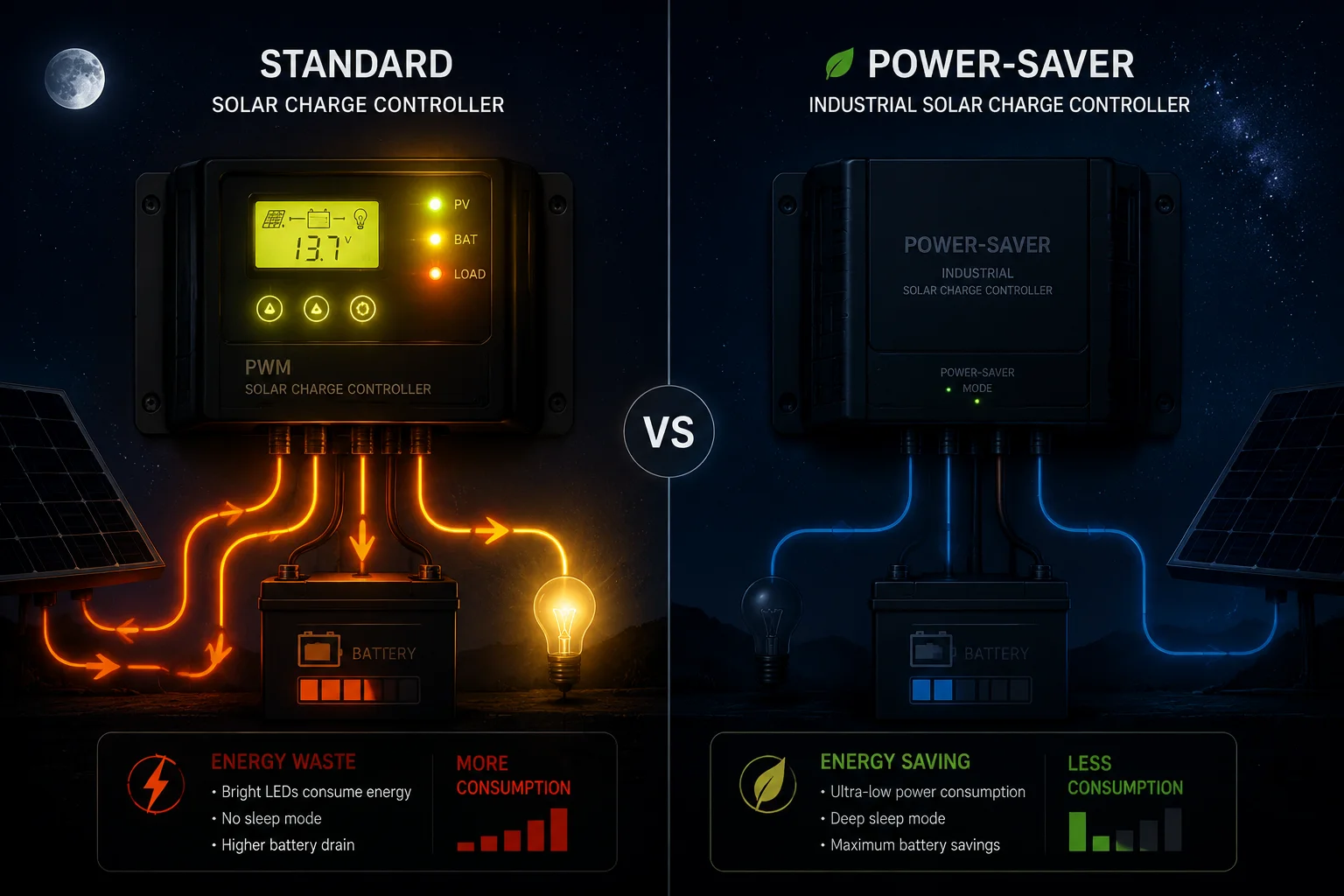

estado de inactividad de bajo consumo controlador de carga solar modo nocturno
Qué significa realmente “Inactividad de Bajo Consumo” en hardware
Un controlador no es solo un interruptor entre tu panel y la batería. Contiene un microprocesador, reguladores de voltaje, MOSFETs, indicadores LED y, a menudo, una interfaz de comunicación (RS485, Bluetooth o Wi-Fi). Cada uno de estos componentes consume corriente incluso cuando no hace nada útil.
Un verdadero estado de inactividad de bajo consumo significa que el firmware apaga activamente o cicla estos subsistemas:
- Indicadores LED: Apagado por completo o parpadeó una vez cada 10 segundos en lugar de continuamente.
- Pantalla LCD/OLED: Retroiluminación apagada, actualización detenida.
- Módulo de comunicación: Intervalo de sondeo extendido de 1 segundo a 60 segundos, o módulo completamente apagado.
- Muestreo ADC: Mediciones de voltaje y corriente reducidas de 10 Hz a una vez por minuto.
- Controladores de puerta MOSFET: Mantenidos en un estado estático, sin conmutación PWM.
La Diferencia Entre “En Espera” y “Apagado”
Esto es importante. Un controlador en modo de bajo consumo en espera no está apagado. Todavía monitorea el voltaje de la batería. Todavía vigila el amanecer (el regreso de la entrada solar). Todavía responde a los disparadores de activación. La diferencia es que hace estas cosas con un costo de energía mínimo.
Piénselo como un guardia de seguridad que se sienta tranquilamente en la oscuridad frente a uno que mantiene todas las luces encendidas y da vueltas cada 5 minutos. Ambos están “de servicio”. Uno cuesta mucha menos energía.
Cómo Fallan los Controladores Baratos Aquí
La mayoría de los controladores económicos por debajo de 15 € no tienen ningún estado de espera. Su firmware ejecuta un solo bucle:
- Comprobar voltaje solar.
- Comprobar voltaje de la batería.
- Actualizar estado del LED.
- Repetir inmediatamente.
Este bucle se ejecuta miles de veces por segundo, manteniendo la CPU a velocidad de reloj completa 24/7. No hay razón para esto por la noche. Pero implementar modos de suspensión adecuados requiere un firmware más sofisticado: activación por interrupción, escalado de reloj, puerta de energía periférica. Eso cuesta tiempo de ingeniería, que los fabricantes económicos omiten.
Qué Hacen Diferente Nuestros Controladores Industriales
En , nuestros controladores utilizan un enfoque de gestión de energía por niveles:
| Estado | Disparador | Consumo de corriente | Funciones Activas |
|---|---|---|---|
| Activo completo | Entrada solar > 1V, carga activada | 15–25mA | Todos los sistemas en funcionamiento, MPPT5 activos. |
| Carga inactiva | Entrada solar > 1V, carga desactivada | 10–15mA | MPPT activo, comunicaciones reducidas |
| Vigilancia nocturna | Entrada solar = 0V, carga desactivada | 5–8mA | Monitorización de batería, temporizador de activación |
| Sueño Profundo | Solar = 0V, batería < 30% | 2–4mA | Solo watchdog de voltaje |
La transición entre estados es automática. No se necesita configuración por parte del usuario. El controlador detecta las condiciones y responde. Cuando sale el sol y el voltaje del panel supera el umbral, el controlador se activa en 200 milisegundos y reanuda la carga normal.
Esta es la inteligencia del firmware que diferencia un controlador $12 de una unidad industrial $35. La diferencia de coste del hardware es quizás de $3. La inversión en ingeniería del firmware es donde reside el valor real.
¿Cuánto de mi batería de 100 Ah es consumido por el propio controlador durante un mes?
Un cliente me llamó, frustrado. Su batería de 100Ah estaba al 60% después de un mes. Su cámara estaba programada para funcionar solo 4 horas al día. ¿A dónde fue el otro 30%? La respuesta fue su controlador.
Un controlador que consume 50mA consume 36Ah de una batería de 100Ah durante 30 días, lo que significa que el 36% de su capacidad total se ha agotado antes de que su cámara tome una sola foto. Un controlador de bajo consumo de 10mA utiliza solo 7.2Ah durante el mismo período, preservando el 93% de la capacidad de la batería para su equipo de vigilancia real.

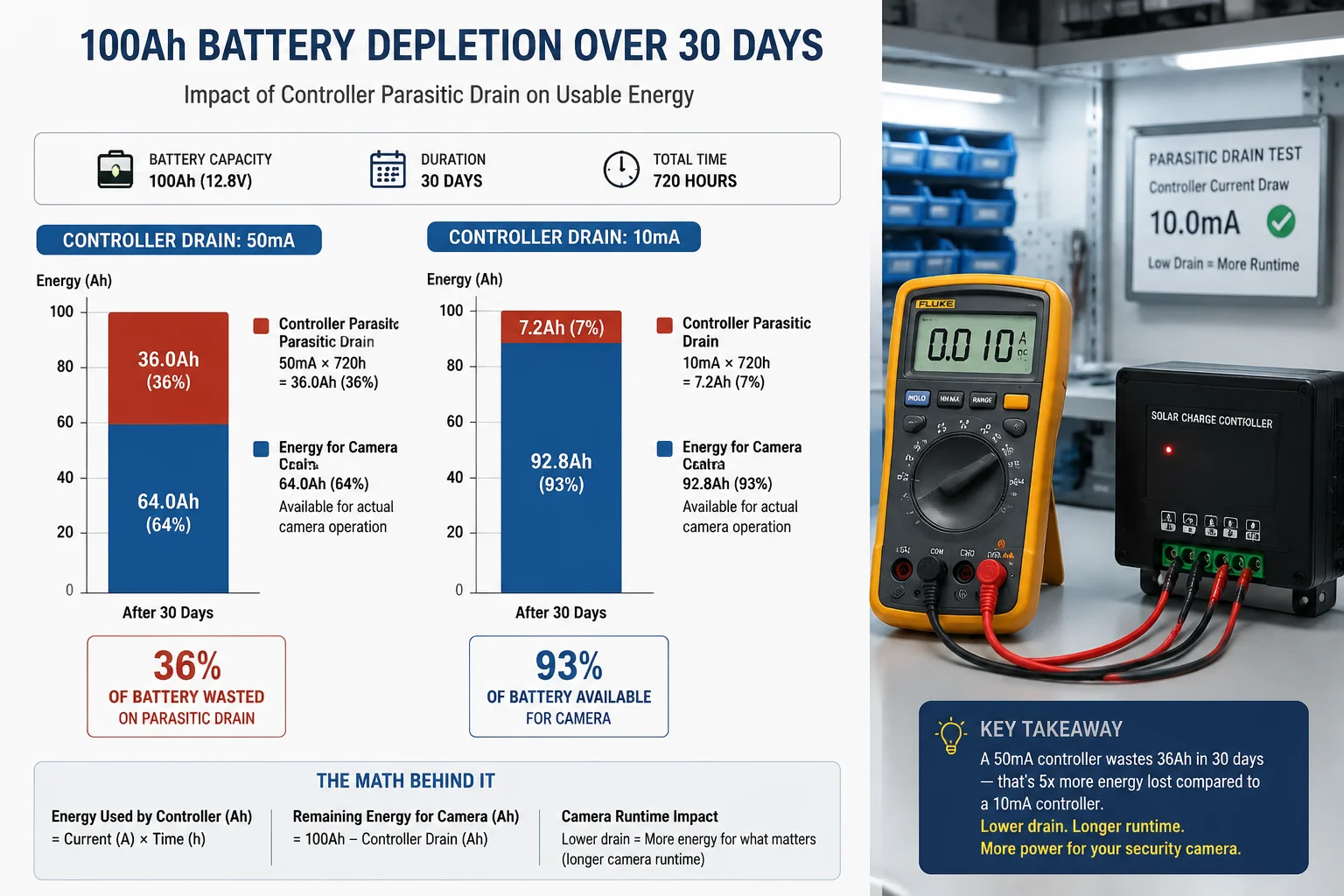

Consumo de batería de 100Ah, controlador solar, autodescarga mensual
Las matemáticas sencillas
Este cálculo es sencillo. No se necesitan fórmulas complejas.
Consumo mensual del controlador = Corriente (A) × 24 horas × 30 días
- Controlador de 50mA: 0.050A × 24 × 30 = 36Ah por mes
- Controlador de 30mA: 0.030A × 24 × 30 = 21.6Ah por mes
- Controlador de 15mA: 0.015A × 24 × 30 = 10.8Ah por mes
- Controlador de 10mA: 0.010A × 24 × 30 = 7.2Ah por mes
- Controlador de 5mA: 0.005A × 24 × 30 = 3.6Ah por mes
Ahora póngalo en contexto. Una batería de 100Ah nunca debe descargarse por debajo del 20% (para litio) o del 50% (para plomo-ácido). Por lo tanto, su capacidad utilizable es de 80Ah o 50Ah respectivamente (para litio frente a. plomo-ácido).6.
El impacto en el mundo real
Un controlador de 50mA en una batería de litio de 100Ah consume 36Ah de su capacidad utilizable de 80Ah. Eso es el 45% de su energía utilizable — desaparecido. No a tu cámara. No a tu módem 4G. Solo para mantener vivos los circuitos del controlador.
Es por eso que los clientes de David a veces informan que “la batería se agota demasiado rápido”. Dimensionaron la batería para la carga de la cámara. Olvidaron que el controlador es un parásito 24/7.
Cómo auditar tu propio sistema
Esto es lo que le digo a cada integrador:
- Desconecta la carga. Retira la cámara y el módem de la salida del controlador.
- Cubre el panel solar. Bloquea toda la luz para que no ocurra ninguna carga.
- Mide la corriente. Coloca un multímetro en serie con el cable positivo de la batería que va al controlador.
- Espera 5 minutos. Deja que el controlador se estabilice en su estado de inactividad.
- Lee el número. Ese es tu consumo estático real.
Si la hoja de datos dice 10 mA y tu medidor lee 45 mA, tienes un problema. He visto que esto sucede con controladores que dejan los módulos Bluetooth o Wi-Fi encendidos por defecto, incluso cuando no hay ningún teléfono conectado.
Dimensionamiento correcto de tu batería
Cuando diseño un sistema para un cliente, siempre agrego el consumo mensual del controlador al presupuesto de carga. Aquí está mi fórmula:
Capacidad de batería requerida = (Carga diaria de la cámara + Consumo diario del controlador) × Días de autonomía ÷ Profundidad de descarga
Para una cámara PTZ 4G que consume 1.5 A durante 6 horas al día, con un controlador de 10 mA y 5 días de autonomía en litio:
- Carga diaria de la cámara: 1.5 A × 6 h = 9 Ah
- Consumo diario del controlador: 0,01 A × 24 h = 0,24 Ah
- Total diario: 9,24 Ah
- Reserva de 5 días: 46,2 Ah
- Dividido por 0,8 DoD: Mínimo de 57,75 Ah
Con un controlador de 50 mA, ese mismo cálculo arroja un mínimo de 63,5 Ah. La diferencia aumenta con requisitos de autonomía más largos. Para una autonomía de 10 días, se está buscando 115 Ah frente a 96 Ah. Esa es una batería más grande, más pesada y más cara, todo debido a una mala elección del controlador.
¿Por qué algunos controladores baratos desperdician hasta el 20% de la batería solo por estar “despiertos”?
Desarmé un controlador solar de $9 de un mercado popular. En su interior, encontré un procesador ARM a toda velocidad funcionando a 72 MHz sin modo de suspensión activado. Era como dejar el motor de un coche encendido en un aparcamiento las 24 horas del día.
Los controladores baratos desperdician una cantidad excesiva de energía de la batería porque utilizan componentes de propósito general no diseñados para operar con bajo consumo, ejecutan firmware sin estados de suspensión, mantienen periféricos innecesarios activos durante todo el día y utilizan reguladores de voltaje lineales ineficientes en lugar de convertidores de conmutación de alta eficiencia. Estos atajos de diseño ahorran al fabricante $2–3 por unidad, pero le cuestan al usuario final cientos en energía desperdiciada y reemplazo prematuro de la batería.

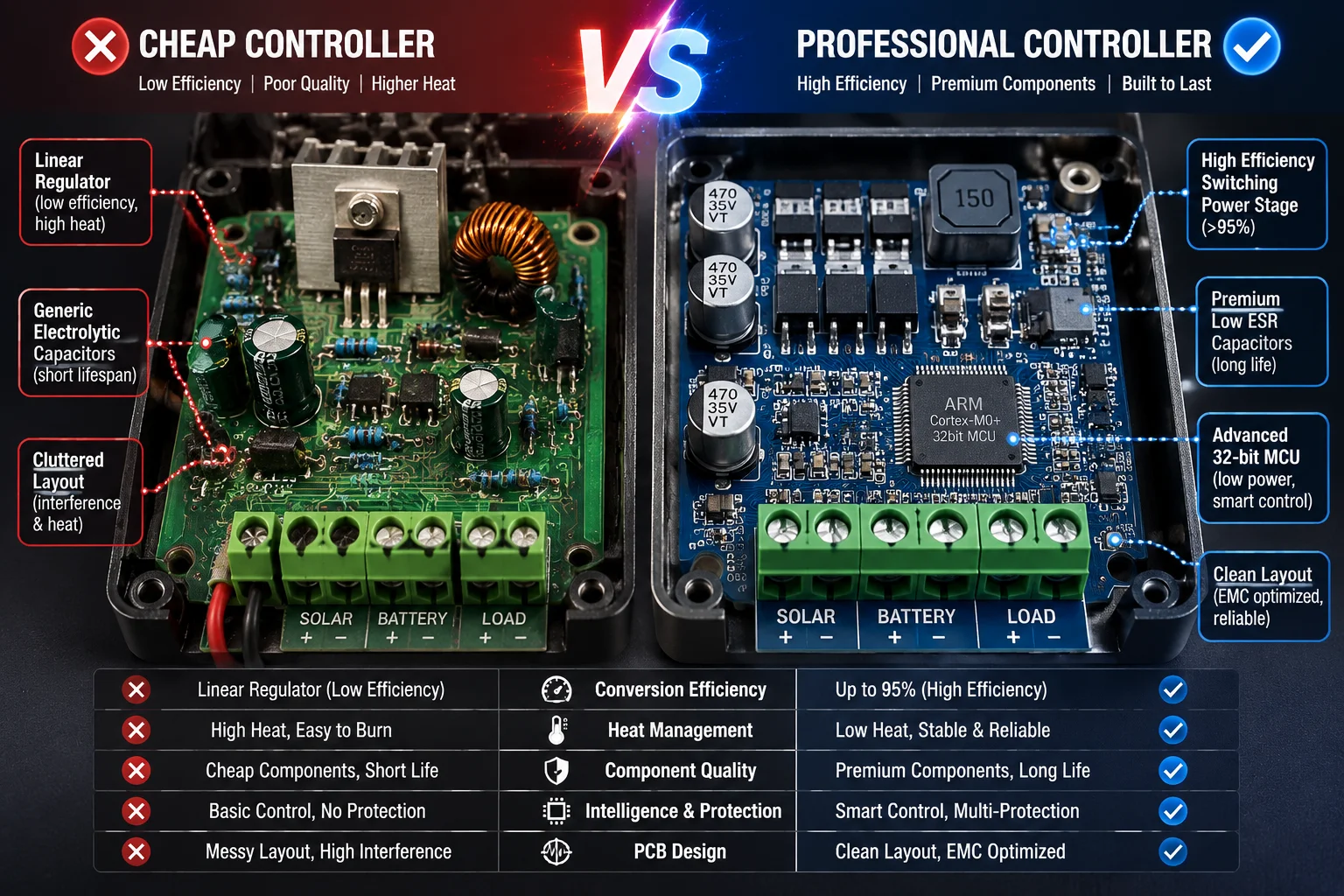

controlador solar barato alto consumo de energía desperdicio desmontaje comparación
Las Cuatro Causas Raíz del Desperdicio de Energía
He abierto docenas de controladores en mi banco de trabajo. El patrón es siempre el mismo. Los controladores baratos desperdician energía por cuatro razones específicas e identificables.
1. Elección incorrecta de la MCU
Los controladores económicos utilizan el microcontrolador que la fábrica ya tiene en stock. A menudo, se trata de un chip de propósito general diseñado para electrónica de consumo, dispositivos que siempre están enchufados a la red eléctrica. Estos chips tienen velocidades de reloj de 48–72 MHz y ningún modo de bajo consumo significativo.
Un controlador solar industrial utiliza una MCU dedicada de ultra bajo consumo. Estos chips pueden funcionar a 1–4 MHz para tareas básicas de monitorización y entrar en modos de suspensión que consumen microamperios de un solo dígito. La diferencia de precio entre estos chips es de $0,30–$0,80. Pero la fábrica necesita ingenieros de firmware que entiendan la gestión de energía. Ese es el costo real que omiten.
2. Reguladores lineales en lugar de convertidores de conmutación
El controlador necesita reducir el voltaje de la batería de 12 V a 3,3 V para sus circuitos lógicos. Hay dos formas de hacerlo:
- Regulador lineal7 (LDO): Simple, barato ($0,05). Pero desperdicia la diferencia de voltaje en forma de calor. Eficiencia en la conversión de 12 V a 3,3 V: aproximadamente 27%. Si la lógica necesita 10 mA a 3,3 V, el regulador extrae 36 mA de la batería de 12 V.
- Convertidor de conmutación8 (buck): Ligeramente más complejo ($0,40). Eficiencia: 85–95%. La misma carga lógica de 10 mA extrae solo 3–4 mA de la batería de 12 V.
Esta única elección de componente puede suponer una diferencia de 30 mA en el consumo estático.
3. Periféricos siempre activos
Los controladores baratos mantienen todo encendido todo el tiempo:
- LEDs de estado encendidos continuamente (5–20 mA cada uno)
- Módulo Bluetooth escaneando conexiones (15–30 mA)
- Retroiluminación LCD encendida permanentemente (20–40 mA)
- Interfaz USB alimentada incluso sin nada conectado (5–10 mA)
Un controlador bien diseñado alimenta estos periféricos solo cuando es necesario. Los LEDs parpadean brevemente cada pocos segundos. Bluetooth se activa solo cuando se presiona un botón. La pantalla se apaga después de 30 segundos de inactividad.
4. Sin gestión de energía en el firmware
Incluso con buen hardware, un firmware deficiente desperdicia energía. He visto controladores con MCUs de bajo consumo capaces que nunca entran en modo de suspensión porque el programador no lo implementó. El bucle principal se ejecuta continuamente, consultando sensores que no han cambiado, actualizando pantallas que nadie mira y comprobando búferes de comunicación que están vacíos.
El coste para usted como integrador
| Factor de coste | Controlador barato (50 mA) | Controlador industrial (10 mA) |
|---|---|---|
| Precio del controlador | $9 | $35 |
| Desperdicio mensual de batería | 36Ah | 7.2Ah |
| Degradación anual de la batería | Más rápido (ciclos más profundos) | Más lento (ciclos superficiales) |
| Intervalo de reemplazo de la batería | 2–3 años | 4–6 años |
| Riesgo de visita técnica | Alto (el sistema muere en invierno) | Bajo (sobrevive a períodos nublados prolongados) |
| Costo total a 5 años | $9 + $200 batería × 2 = $409 | $35 + $200 batería × 1 = $235 |
El controlador barato cuesta más a largo plazo. Cada vez que una batería se agota prematuramente, alguien tiene que conducir a un sitio remoto, reemplazar la batería y reconfigurar el sistema. Para los clientes de David que implementan cámaras en sitios de construcción o granjas rurales, esa visita técnica cuesta $150–$500 dependiendo de la distancia.
Qué buscar en una hoja de datos
Al evaluar un controlador, busque estas afirmaciones específicas:
- “Autoconsumo” o “corriente de reposo” indicado en miliamperios. Si no está en la hoja de datos, asuma lo peor.
- “Modo de suspensión” o “inactivo de bajo consumo” mencionado en las características. Pregunte específicamente por la corriente en modo de suspensión.
- Regulador conmutado mencionado en la sección de fuente de alimentación. Si dice “regulador lineal” o no especifica, probablemente esté desperdiciando energía.
- Número de modelo del MCU. Si puede identificarlo, busque su corriente en modo de suspensión. Los chips de la serie STM32L, MSP430 o familias similares de bajo consumo son buenas señales.
En , publicamos las especificaciones de corriente tanto activa como en modo de suspensión para cada controlador que enviamos. También proporcionamos capturas de osciloscopio que muestran la transición entre los estados de energía. Este es el nivel de transparencia que los integradores profesionales como David requieren, y merecen.
Conclusión
El consumo de energía estática es el asesino silencioso de los sistemas solares fuera de la red. Elija un controlador con una corriente de reposo inferior a 15 mA y modos de suspensión verificados. Su batería, su presupuesto y su reputación se lo agradecerán.
