Wie zuverlässig sind Fluorkautschukdichtungen in extremen Temperaturbereichen (-40°F bis 158°F)?

Ich habe gesehen, wie PTZ-Kameras im Feld ausgefallen sind – nicht wegen der Elektronik, sondern weil eine $2 Gummidichtung bei Kälteeinbruch riss.

Fluorkautschuk (FKM/Viton)-Dichtungen sind bei 158 °F sehr zuverlässig, aber Standardqualitäten werden nahe -40 °F spröde. Für Zuverlässigkeit im gesamten Bereich von -40 °F bis 158 °F benötigen Sie Tieftemperatur-FKM (LT-FKM) oder Fluorsilikon (FVMQ), um eine echte IP66-Dichtung aufrechtzuerhalten.

Zuverlässigkeit von Fluorkautschuk-Dichtungen bei extremen Temperaturen für PTZ-Kameras

Wenn Sie PTZ-Kameras in texanischen Sommern oder kanadischen Wintern einsetzen, erklärt dieser Artikel genau, wo Standard-Fluorkautschuk funktioniert, wo er versagt und was stattdessen spezifiziert werden sollte. Ich werde auch behandeln, wie wir Dichtungen in unserer Fabrik testen, bevor sie die Produktionslinie verlassen.

Werden die Dichtungen nach einem Winter in Kanada oder einem Sommer in Texas spröde und undicht?

Die kurze Antwort hält mich nachts wach – denn ich hatte Kunden, die mich von Baustellen in Alberta bei -35 °F anriefen und fragten, warum ihr Kameragehäuse von innen beschlagen sei.

Standard-FKM-Dichtungen halten der texanischen Hitze ohne Probleme stand. Aber in einem kanadischen Winter unter -20 °F verlieren sie ihre Elastizität und können reißen. Die Glasübergangstemperatur von normalem FKM liegt bei etwa -10 °F bis -15 °F – weit über den benötigten -40 °F.

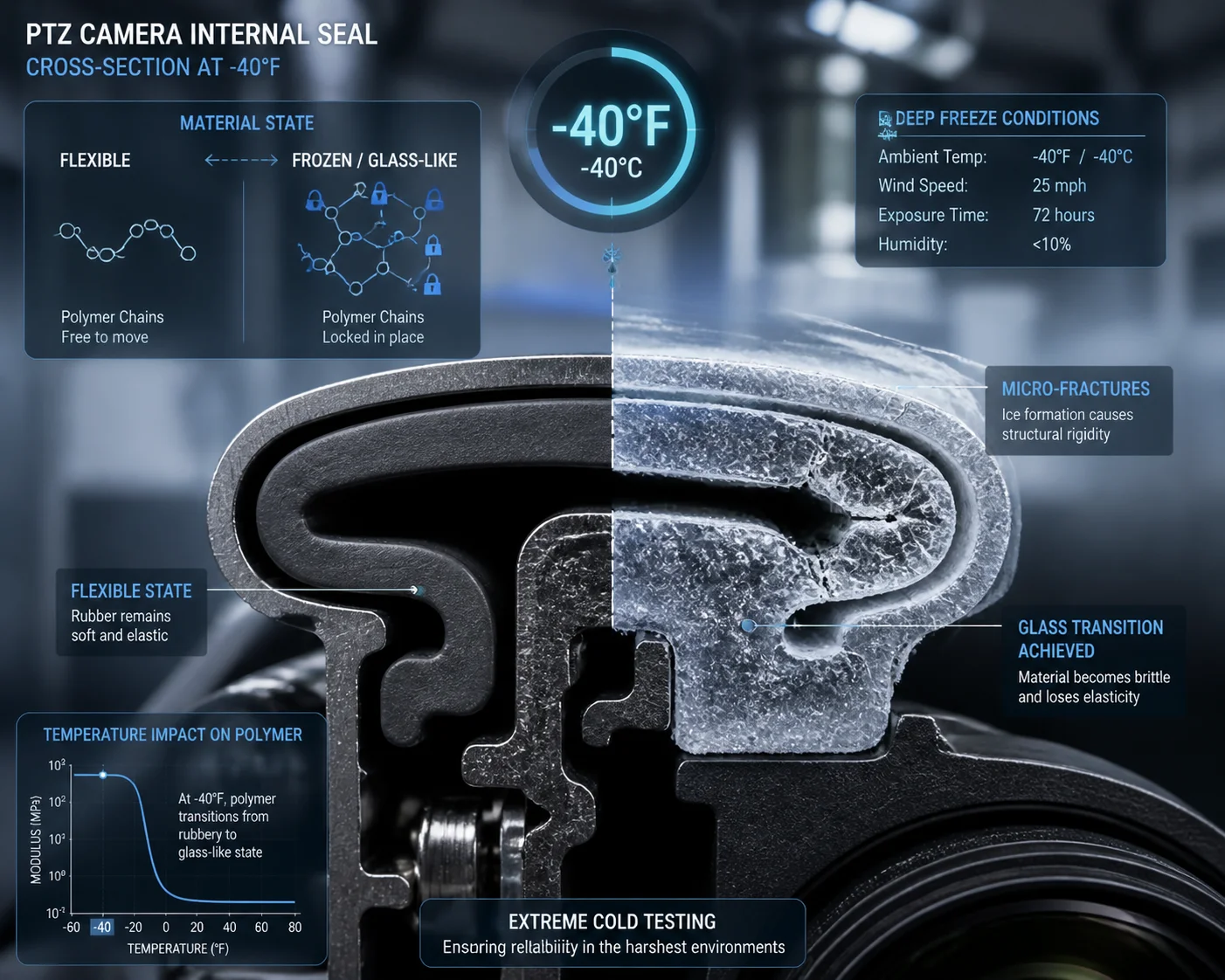

Sprödigkeit von Fluorkautschuk-Dichtungen bei Kälte PTZ-Kamera

Warum 158 °F für FKM einfach ist

Lassen Sie es mich einfach ausdrücken. FKM-Gummi ist für den Dauergebrauch bis zu 400 °F (200 °C) ausgelegt. Wenn Ihre PTZ-Kamera also bei 158 °F auf einem Mast in Dallas steht, arbeitet das Dichtungsmaterial kaum. Es wird nicht weich. Es wird sich nicht zersetzen. Es wird seine Kompressionskraft gegen das Gehäuse nicht verlieren.

Bei dieser Temperatur behält FKM einen sehr geringen Druckverformungsrest. Das bedeutet, dass der O-Ring auch nach Jahren fest in seiner Nut eingeklemmt bleibt. Hitze ist nicht das Problem.

Warum -40 °F eine echte Bedrohung darstellt

Nun drehen wir es um. Wenn die Temperatur unter -10 °F fällt, beginnt Standard-FKM zu härten. Bei -20 °F fühlt es sich wie Hartplastik an. Bei -40 °F ist es im Wesentlichen gefroren steif.

Hier ist, was physisch passiert:

• Die Dichtung verliert ihre Fähigkeit, zurückzuspringen, wenn sich das Gehäuse in der Kälte zusammenzieht.
• Winzige Lücken bilden sich zwischen der Dichtung und der Metallnut.
• Feuchtigkeit und kalte Luft dringen ein.
• Sie erhalten interne Kondensation, Beschlag auf der Linse und schließlich Korrosion auf der Leiterplatte.

Wenn sich die PTZ-Kamera während dieser Zeit dreht, verschlimmert die mechanische Vibration die Situation. Eine verhärtete Dichtung kann durch die Bewegung des Schwenk-Neige-Motors Mikrorisse entwickeln.

Das Glasübergangsproblem

Jedes Gummi hat eine Glasübergangstemperatur ($T_g$). Unterhalb dieses Punktes ändert sich das Material von flexiblem Gummi in einen starren, glasartigen Zustand. Detaillierte Materialeigenschaftsdaten finden Sie in den Glasübergangstemperaturtabellen für Gummimischungen ¹.

FKM-Typ	Typische $T_g$	Verwendbare Tieftemperatur (statisch)	Verwendbare Tieftemperatur (dynamisch)
Standard-FKM (Typ A)	-10°F bis -15°F	-15°F	-5°F
Tieftemperatur-FKM (GLT/GFLT)	-35°F bis -40°F	-40°F	-30°F
Fluorsilikon (FVMQ)	-80°F+	-76°F	-60°F

Für eine PTZ-Kamera, die im kanadischen Winter schwenken und neigen muss, benötigen Sie eine dynamische Dichtungsleistung bei -40°F. Standard-FKM kann dies nicht. Sie müssen LT-FKM oder FVMQ angeben. Unabhängige dynamische Dichtungsverschleißtests an Fluorkautschukmischungen ² bestätigen, dass Tieftemperaturqualitäten bei Bewegung wesentlich länger flexibel bleiben.

Was ich meinen Kunden erzähle

Wenn mir ein Kunde wie David erzählt, dass seine Kameras nach Nord-Alberta oder Montana gehen, weise ich sofort auf das Dichtungsmaterial hin. Ich bitte das Ingenieurteam, auf eine Tieftemperaturqualität umzusteigen, bevor wir überhaupt mit der Produktion beginnen. Es kostet pro Einheit etwas mehr. Aber es kostet weitaus weniger, als einen Techniker 200 Meilen zu schicken, um im Januar eine beschlagene Kamera an einem 30-Fuß-Mast auszutauschen.

Wie schneidet Fluorkautschuk im Vergleich zu Standard-EPDM oder Silikon in Bezug auf chemische Beständigkeit und UV-Beständigkeit ab?

Diese Frage höre ich oft von Systemintegratoren, die EPDM-Dichtungen an anderer Außenausrüstung verwendet haben und sich fragen, warum sie mehr für FKM bezahlen sollten.

FKM übertrifft EPDM und Silikon in Bezug auf UV-Beständigkeit, Ozonbeständigkeit und chemische Einwirkung. EPDM hält Kälte besser stand, zersetzt sich aber schneller bei Kontakt mit Öl oder Kraftstoff. Silikon bietet den größten Temperaturbereich, hat aber eine geringe Abrieb- und Reißfestigkeit für mechanische Dichtungen.

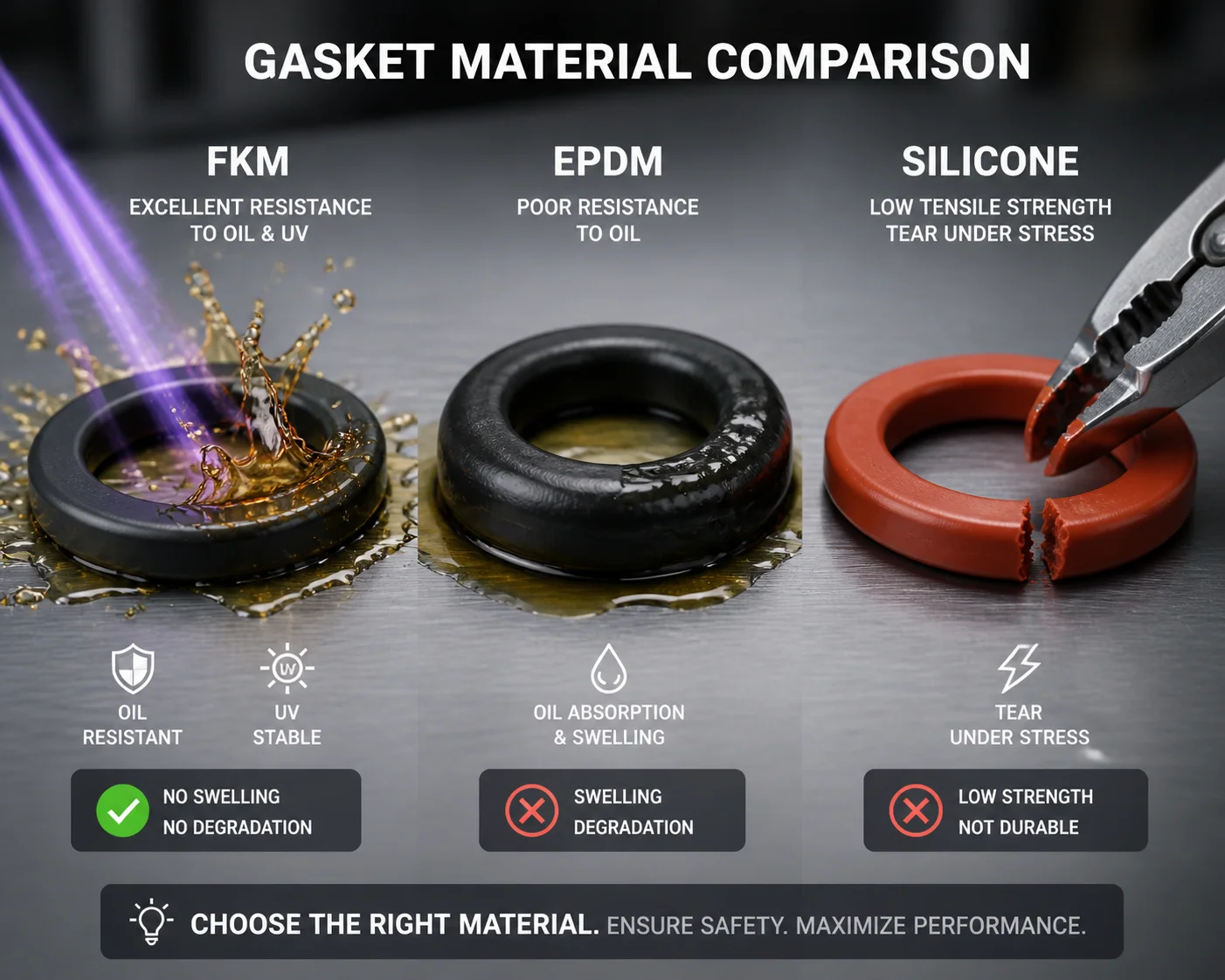

Vergleich von Fluorkautschuk-, EPDM- und Silikondichtungen für externe PTZ-Kameras

Der Drei-Wege-Vergleich

Lassen Sie mich dies Material für Material aufschlüsseln, da jedes eine klare Stärke und eine klare Schwäche hat.

Eigentum	FKM (Fluorkautschuk)	EPDM	Silikon (VMQ)
UV-/Ozonbeständigkeit	Ausgezeichnet	Gut	Gut
Temperaturbereich	-15°F bis 400°F (Standard)	-70°F bis 300°F	-76°F bis 400°F
Öl-/Kraftstoffbeständigkeit	Ausgezeichnet	Schlecht	Schlecht
Reiß-/Abriebfestigkeit	Gut	Gut	Schlecht
Chemikalienbeständigkeit (Säuren)	Ausgezeichnet	Gut	Messe
Kosten	Hoch	Niedrig	Mittel
Druckverformungsrest (hohe Temperatur)	Ausgezeichnet	Mäßig	Mäßig

Wo EPDM an seine Grenzen stößt

EPDM ist ein großartiger Allzweckkautschuk. Er hält Kälte sehr gut stand – bei einigen Sorten bis zu -70 °F. Er ist auch wasser- und dampfbeständig. Für ein einfaches Außengehäuse, das niemals mit Öl oder Lösungsmitteln in Berührung kommt, ist EPDM daher gut geeignet.

Aber hier ist der Haken. Viele PTZ-Kamerainstallationen befinden sich in der Nähe von Straßen, Parkplätzen oder Industrieanlagen. Sprühnebel von Streusalz, Dieselabgase, Nebel von Hydraulikflüssigkeiten – das sind übliche Belastungen. EPDM quillt auf und zersetzt sich bei Kontakt mit erdölbasierten Chemikalien ³. Ein Spritzer Hydrauliköl auf einer EPDM-Dichtung und die Dichtung beginnt innerhalb weniger Wochen zu versagen.

FKM hat dieses Problem nicht. Es ist beständig gegen fast alle Kohlenwasserstoffe, Säuren und Lösungsmittel. Deshalb ist es die Standardwahl für industrielle Außenkameras.

Wo Silikon an seine Grenzen stößt

Silikonkautschuk (VMQ) hat einen erstaunlichen Temperaturbereich. Er bleibt bei -76 °F flexibel und funktioniert bis zu 400 °F. Auf dem Papier sieht er perfekt aus.

Aber Silikon ist weich. Es reißt leicht. Es verschleißt schnell bei jeder Anwendung mit Reibung oder mechanischer Bewegung. Eine PTZ-Kamera hat rotierende Gelenke. Die Dichtung an der Schwenkachse und Neigeachse bewegt sich jedes Mal, wenn der Motor läuft. Silikondichtungen in dynamischen Anwendungen verschleißen viel schneller als FKM ⁴.

Silikon hat auch eine schlechte Beständigkeit gegen Abrieb durch Staub und Sand. Bei Einsätzen in Wüsten oder auf Baustellen wirken feine Partikel wie Schleifpapier auf der Dichtungsoberfläche. FKM hält stand. Silikon nicht.

Warum FKM für Außen-PTZ-Kameras die Nase vorn hat

Für eine solarbetriebene 4G-PTZ-Kamera, die 5 bis 10 Jahre lang auf einem Mast in der Sonne steht, bietet FKM die beste Kombination aus UV-Beständigkeit, Chemikalienbeständigkeit und mechanischer Haltbarkeit. Es überdauert EPDM und Silikon unter direkter Sonneneinstrahlung um das 3- bis 5-fache. Laut beschleunigten UV-Alterungsstudien an Gummidichtungen ⁵, behält FKM nach 2.000 Stunden UV-Exposition über 90% seiner Zugfestigkeit.

Die einzige Schwäche ist Kälte. Und das wird durch die Spezifikation einer Tieftemperatur-FKM-Sorte oder die Verwendung von Fluorsilikon an kritischen Dichtstellen gelöst.

Können die Dichtungen während schneller Druckänderungen eine luftdichte IP66-Bewertung aufrechterhalten?

Dies ist eine Frage, die die meisten Leute vergessen zu stellen – bis sie Wasser in einer Kamera finden, die im Werk “IP66 getestet” wurde.

Ja, aber nur, wenn das Dichtungsmaterial elastisch bleibt. Schnelle Druckänderungen durch Temperaturschwankungen oder Höhenunterschiede erzeugen einen Pumpeneffekt auf die Dichtung. Wenn die FKM-Dichtung durch Kälte verhärtet ist, kann sie sich nicht mit der Druckänderung mitbewegen, und Feuchtigkeit wird hineingezogen.

IP66-Dichtigkeit bei Druckänderungen an PTZ-Kameras

Wie Druckänderungen im Feld entstehen

Man könnte meinen, ein Kameragehäuse sei eine versiegelte Box. Das ist es auch. Aber versiegelte Boxen haben ein Problem. Wenn die Sonne das Gehäuse tagsüber erwärmt, dehnt sich die Luft im Inneren aus. Wenn die Nacht hereinbricht und die Temperatur um 40 oder 50 Grad fällt, zieht sich die Luft zusammen. Dies erzeugt ein leichtes Vakuum im Gehäuse.

Dieses Vakuum zieht Luft – und Feuchtigkeit – durch jede winzige Lücke in der Dichtung. Dies wird als “Atmungseffekt” bezeichnet. Über Wochen und Monate täglicher Temperaturzyklen lässt selbst eine kleine Unvollkommenheit in der Dichtung genügend Feuchtigkeit eindringen, um Kondensation auf der Linse oder Korrosion auf der Platine zu verursachen.

Die Rolle der Dichtungselastizität

Eine gute Dichtung bewältigt diesen Atmungseffekt, da sich das Gummi mit der Druckänderung biegt. Wenn sich das Gehäuse bei Kälte leicht zusammenzieht, folgt die elastische Dichtung der Bewegung und bleibt dicht. Wenn sich das Gehäuse bei Hitze ausdehnt, komprimiert sich die Dichtung etwas mehr und bleibt dennoch dicht.

Wenn die Dichtung jedoch verhärtet ist – weil die Temperatur unter den Glasübergangspunkt des FKM gefallen ist –, kann sie sich nicht biegen. Sie sitzt starr in der Nut. Das Gehäuse bewegt sich. Die Dichtung nicht. Es entsteht eine Lücke. Wasser dringt ein.

Was wir bei Loyalty-Secu tun

In unserer Fabrik führen wir thermische Wechseltests gemäß IEC 60068-2-14 durch ⁶. Wir wechseln die komplette PTZ-Kamera-Baugruppe zwischen -40 °C und 70 °C. Wir halten jede extreme Temperatur 30 bis 60 Minuten lang. Wir wiederholen dies für 50 bis 100 vollständige Zyklen.

Nach dem Wechsel führen wir einen vollständigen IP66-Wasserdüsentest durch. Wir führen auch einen vereinfachten Luftdruckabfalltest am abgedichteten Gehäuse durch, um eine Zunahme der Leckrate zu messen.

Hier prüfen wir in jeder Phase:

Unser Protokoll für thermische Wechseltests

• Nach 25 % der Zyklen: Sichtprüfung der Dichtungen, grundlegender Funktionstest, schnelle Luftdruckprüfung.
• Nach 50 % der Zyklen: Vollständiger Funktionstest einschließlich PTZ-Drehung, Zoom und Videoausgabe. Messung des Luftdruckabfalls.
• Nach 75 % der Zyklen: Wiederholung aller Prüfungen. Vergleich der Leckrate mit dem Basiswert.
• Bei 1001 Zyklen: Vollständiger IP66-Wassertest. Dichtungen unter dem Mikroskop auf Mikrorisse untersuchen.

Nur Kameras, die alle vier Kontrollpunkte ohne Feuchtigkeitseintritt bestehen, werden an Kunden ausgeliefert. Wenn eine Dichtung Anzeichen von Verhärtung oder Rissen aufweist, ändern wir die Materialqualität und testen erneut.

Höhen- und Druckänderungen beim Versand

Noch etwas. Wenn Ihre Kameras per Luftfracht versendet werden, ist der Druck im Frachtraum niedriger als auf Meereshöhe. Dies erzeugt während des Fluges einen nach außen gerichteten Druck auf die Gehäusedichtungen und dann einen nach innen gerichteten Druck, wenn das Flugzeug landet. Es ist ein geringer Effekt, aber über einen langen Flug kann er eine grenzwertige Dichtung belasten.

Wir verpacken unsere Kameras mit internen Trockenmittelbeuteln und empfehlen den Kunden, den Trockenmittelindikator bei Ankunft zu überprüfen. Wenn er die Farbe geändert hat, muss die Dichtung möglicherweise vor der Installation überprüft werden.

Gibt es ein empfohlenes Inspektionsintervall für die wasserdichten Dichtungen meines PTZ?

Ich sage meinen Kunden immer: Die beste Zeit, eine Dichtung zu inspizieren, ist, bevor sie versagt, nicht nachdem Sie Nebel auf der Linse sehen.

Bei FKM-gedichteten PTZ-Kameras in extremen Klimazonen Dichtungen alle 12 Monate inspizieren. In rauen Umgebungen mit starken Temperaturschwankungen, chemischer Belastung oder starkem Staub das Intervall auf 6 Monate verkürzen. Dichtungen alle 3 bis 5 Jahre ersetzen, unabhängig vom sichtbaren Zustand.

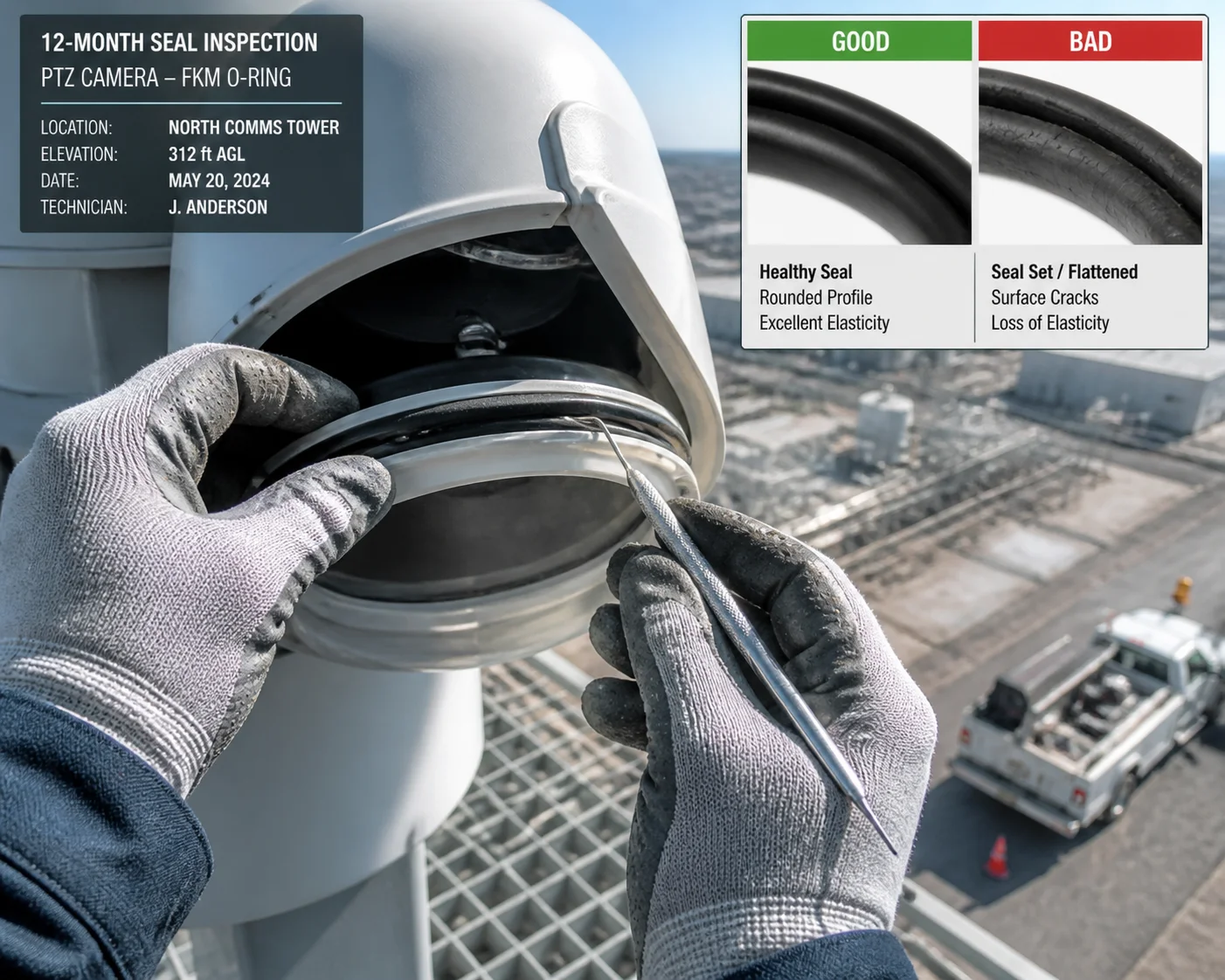

Empfehlung für das Inspektionsintervall von wasserdichten PTZ-Kameradichtungen

Warum Dichtungen altern, auch wenn sie gut aussehen

Gummialterung ist zunächst unsichtbar. UV-Licht baut Polymerketten an der Oberfläche ab. Hitze erhöht den Druckverformungsrest von Elastomer-Dichtungen im Laufe der Zeit ⁷. Kälteziklen verursachen Mikromüdigkeit. Nichts davon zeigt sich als offensichtliche Risse, bis die Dichtung kurz vor dem Versagen steht.

Wenn Sie einen Riss sehen oder spüren, dass der O-Ring flach und hart geworden ist, ist die IP-Schutzart bereits beeinträchtigt. Feuchtigkeit dringt möglicherweise seit Wochen langsam in das Gehäuse ein.

Empfohlener Inspektionsplan

Hier ist der Plan, den ich meinen Kunden basierend auf der Einsatzumgebung empfehle:

Umgebungstyp	Beispielstandorte	Inspektionsintervall	Dichtungsersatzintervall
Gemäßigtes Klima	Küstenkalifornien, Großbritannien	Alle 18 Monate	Alle 5 Jahre
Heiß und sonnig	Texas, Arizona, Naher Osten	Alle 12 Monate	Alle 3-4 Jahre
Extreme Kälte	Kanada, nördliche USA, Skandinavien	Alle 6-12 Monate	Alle 3 Jahre
Industrie / Chemie	Ölfelder, Fabriken, Häfen	Alle 6 Monate	Alle 2-3 Jahre

Was bei der Inspektion zu prüfen ist

Wenn Sie das Gehäuse zur Inspektion öffnen, achten Sie auf Folgendes:

Visuelle Anzeichen von Dichtungsverschlechterung

• Abflachung: Der Querschnitt des O-Rings sollte rund sein. Wenn er oval oder flach aussieht, ist die Druckverformung zu hoch. Die Dichtung hat ihre Rückstellkraft verloren.
• Oberflächenrisse: Selbst kleinste Oberflächenrisse bedeuten UV- oder thermische Schäden. Sofort ersetzen.
• Aushärtung: Drücken Sie die Dichtung mit dem Fingernagel ein. Frisches FKM fühlt sich fest an, gibt aber leicht nach. Gealtertes FKM fühlt sich wie Hartplastik an.
• Verfärbung oder Schwellung: Dies deutet auf chemische Angriffe hin. Prüfen Sie, ob Lösungsmittel, Reiniger oder Kraftstoffe mit der Dichtung in Berührung gekommen sind.
• Ablagerungen in der Nut: Staub, Sand oder Insektenreste in der Dichtungsnut verhindern ein ordnungsgemäßes Sitzen. Reinigen Sie die Nut und setzen Sie die Dichtung wieder ein.

Was wir zur Unterstützung anbieten

Bei Loyalty-Secu liefern wir zu jeder Großbestellung Ersatzdichtungssets. Jedes Set enthält die richtigen O-Ringe und Dichtungen für das jeweilige PTZ-Modell sowie eine kleine Tube kompatibles Silikonfett für die Wiedereinbau. Wir fügen auch eine einfache einseitige Inspektionsanleitung mit Fotos bei, damit die Techniker vor Ort genau wissen, worauf sie achten müssen.

Für Kunden mit großen Installationen – 50 Kameras oder mehr – bieten wir eine Beratung zur vorbeugenden Wartung an. Wir überprüfen die Installationsorte, Klimadaten und die erwartete Lebensdauer und erstellen dann einen maßgeschneiderten Wartungsplan. Dies hilft unseren Kunden, das teuerste Problem in der Fernüberwachung zu vermeiden: eine ungeplante LKW-Fahrt zu einem Standort 160 km von der nächsten Stadt entfernt. Für abgelegene Solaranlagen wie Pipeline-Kameras befolgen wir die Feldwartungsrichtlinien für PTZ-Dichtungen in extremen Umgebungen ⁸ um die langfristige Zuverlässigkeit zu gewährleisten.

Die wahren Kosten des Überspringens von Inspektionen

Ich hatte einen Kunden in West-Texas, der 30 Solar-PTZ-Kameras an Pipeline-Trassen installierte. Er übersprang die 12-monatige Inspektion, da die Kameras über die Live-Anzeige noch einwandfrei funktionierten. Im 18. Monat hatten sieben Kameras interne Kondensation. Drei hatten korrodierte Anschlüsse. Eine hatte aufgrund von Feuchtigkeitsschäden eine defekte Hauptplatine.

Die gesamten Reparaturkosten – einschließlich LKW-Fahrten, Kranmieten und Ersatzteilen – überstiegen die ursprünglichen Kosten aller sieben Kameras zusammen. Eine 30-minütige Inspektion im 12. Monat hätte die frühen Anzeichen erkannt und ihm über 15.000 $ gespart. Unabhängige Chemikalienbeständigkeitsdiagramme für FKM vs. EPDM vs. Silikon ⁹ bestätigen, dass FKM die richtige Wahl für Industrieumgebungen ist, aber nur, wenn für kalte Klimazonen Tieftemperaturqualitäten spezifiziert sind.

Schlussfolgerung

FKM-Dichtungen dominieren bei Hitze und UV-Strahlung, aber Standorte mit kaltem Wetter erfordern Tieftemperaturqualitäten. Vollständige Spezifikationen für O-Ring-Materialien und Daten zur Tieftemperaturleistung finden Sie im Parker O-Ring Handbuch ¹⁰. Spezifizieren Sie das richtige Material, testen Sie es ordnungsgemäß und inspizieren Sie es nach Zeitplan.

---
