Ich habe gesehen, wie Batterien lautlos im Feld ausfielen. Keine Warnung. Kein Alarm. Nur eine langsame, unsichtbare Entladung, die die Zellchemie für immer zerstört.
Ein gut konzipiertes BMS steuert den statischen Leckstrom1 durch den Eintritt in einen Tiefschlafmodus, der weniger als 50 µA verbraucht, durch Abschalten der Balancierschaltungen im Leerlauf und durch mehrstufige Spannungsabschaltungen, um die letzten Reserven an Batterieenergie zu schützen, bevor dauerhafte Schäden auftreten.

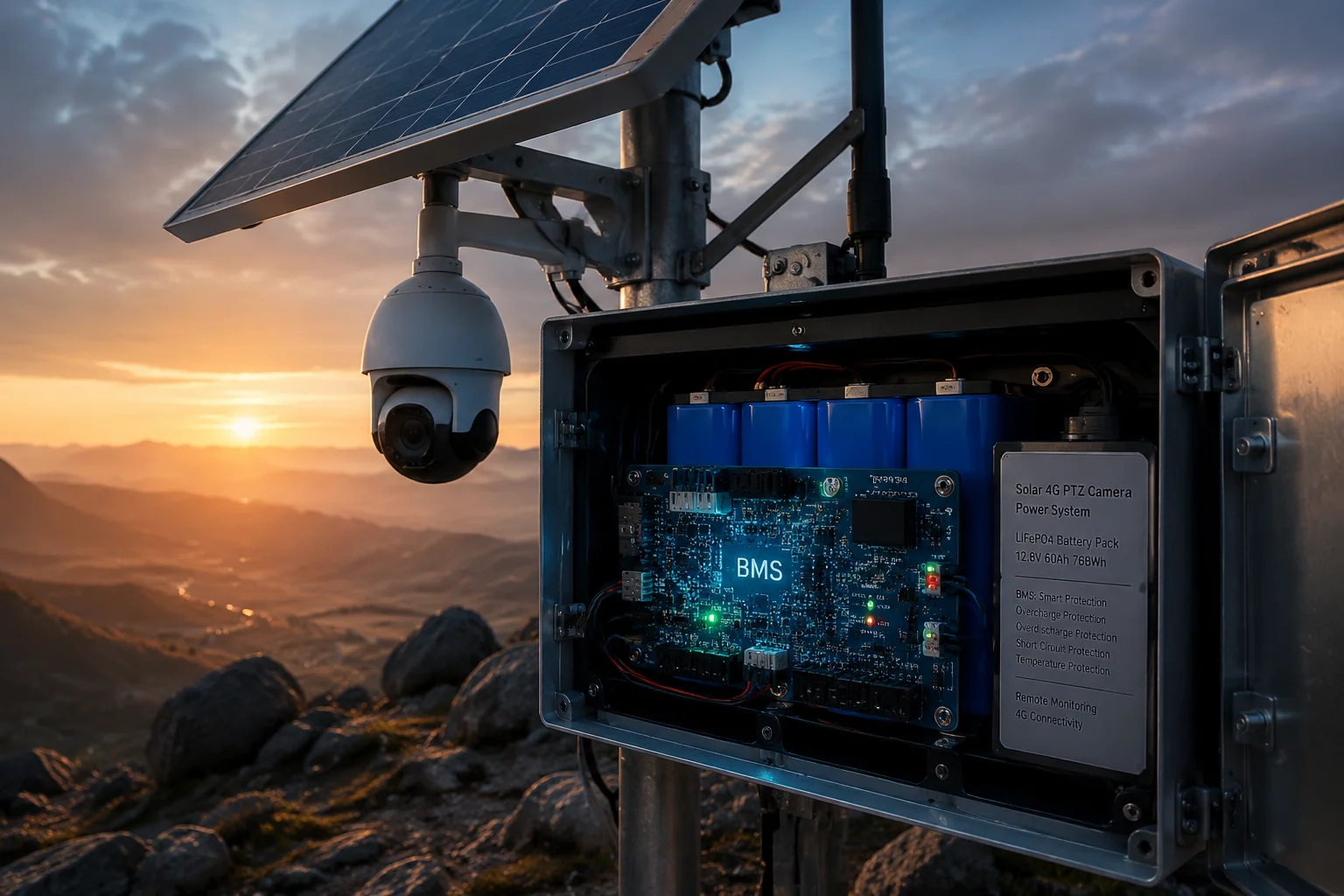

BMS statischer Leckstromregelung Solare Überwachung
Unten erkläre ich genau, wie dies auf Hardware-Ebene funktioniert und welche Zahlen Sie von Ihrem Lieferanten verlangen sollten, bevor Sie sich für einen Akkupack für Ihr netzunabhängiges 4G-Solarüberwachungsprojekt entscheiden.
Inhaltsübersicht
Wie hoch ist der “Mikroampere”-Stromverbrauch des Systems im tiefsten Schlafmodus?
Ich dachte früher, “Schlafmodus” bedeute geringer Stromverbrauch. Dann maß ich ein billiges BMS, das rund um die Uhr 8 mA zog. Diese winzige Zahl zerstörte eine 20-Ah-Batterie in weniger als drei Monaten.
Im tiefsten Schlafzustand reduziert ein hochwertiges BMS seinen eigenen Stromverbrauch auf 20 µA bis 50 µA, indem es alle peripheren Schaltungen abschaltet und nur einen einzigen Hardware-Komparator für die Aufwacherkennung aktiv hält.
BMS Tiefschlafmodus Mikroampere Stromverbrauch

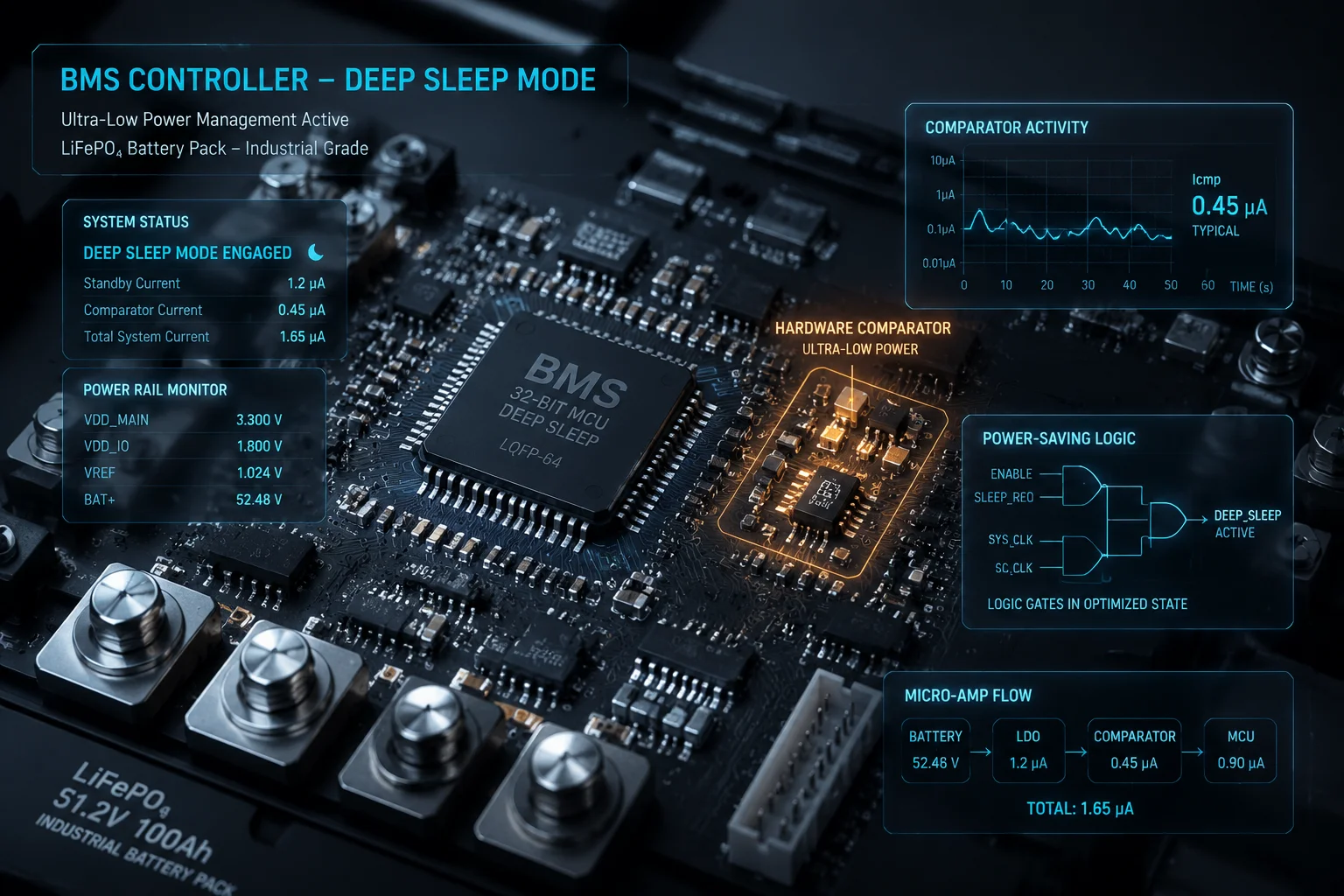

Wie Tiefschlaf auf Chipebene wirklich funktioniert
Die Hauptsteuerung des BMS (MCU) läuft nicht die ganze Zeit mit voller Geschwindigkeit. Sie verwendet eine geschichtete Stromarchitektur. Wenn das System für eine bestimmte Zeit keinen Ladestrom und keinen Laststrom erkennt, schaltet die MCU ihr ADC, den Kommunikationsbus, die LED-Treiber und die Balancier-FETs ab. Was aktiv bleibt, ist eine winzige Komparatorschaltung, die zwei Dinge überwacht: eine steigende Spannung am Ladeeingang (die Sonne ist aufgegangen) oder ein Lastimpuls am Ausgang (die Kamera ist aufgewacht). Wenn eines der Signale einen Schwellenwert überschreitet, löst der Komparator einen Hardware-Interrupt aus. Die MCU wacht in Millisekunden auf und nimmt den vollen Betrieb wieder auf.
Warum Mikroampere für netzunabhängige Berechnungen wichtig sind
Lassen Sie mich das in realen Zahlen ausdrücken. Ein schlechtes BMS mit 8 mA statischem Stromverbrauch verbraucht:
8mA × 24h × 30 Tage = 5,76 Ah pro Monat
Für eine 20-Ah-LiFePO4-Batterie sind das fast 29% der Gesamtkapazität, die verbraucht werden, bevor die Kamera überhaupt eingeschaltet wird. Vergleichen Sie das nun mit einem ordnungsgemäßen BMS bei 30 µA:
0,03mA × 24h × 30 Tage = 0,0216Ah pro Monat
Das ist im Wesentlichen Null. Der Unterschied zwischen diesen beiden Zahlen ist der Unterschied zwischen einem System, das den Winter überlebt, und einem, das abstirbt.
Wichtige Parameter, die Sie von Ihrem Lieferanten anfordern sollten
| Parameter | Schlechte BMS | Akzeptable BMS | BMS für industrielle Anwendungen |
|---|---|---|---|
| Ruhestrom | 5–10 mA | 100–500 μA | 20–50 μA |
| Aufwachzeit | 500 ms+ | 50 ms | < 5 ms |
| Aufwach-Auslöser | Nur Software-Timer | Spannungsschwelle | Hardware-Komparator-Interrupt |
| Monatlicher Verbrauch (30 Tage) | 3,6–7,2 Ah | 0,07–0,36 Ah | 0,014–0,036 Ah |
Wenn Sie eine Fabrik nach ihrem BMS-Datenblatt fragen, suchen Sie nach der Zeile “Eigenverbrauch im Schlafmodus” oder “Ruhestrom”. Wenn diese Zahl im Datenblatt fehlt, gehen Sie weg. Ein Hersteller, der diese Zahl nicht testet und veröffentlicht, hat nicht für den Off-Grid-Einsatz entwickelt.
Überlebt meine Batterie eine 30-tägige “Keine Sonne”-Periode, ohne die kritische Niederspannung zu erreichen?
Ich habe Anrufe von Integratoren im pazifischen Nordwesten erhalten, die im November bei bewölktem Himmel ganze Installationen verloren haben. Ihre Batterien erreichten Unterspannungsabschaltung2 am 18. Tag. Die Kameras gingen ohne einen Serviceeinsatz nie wieder online.
Ob Ihre Batterie 30 Tage ohne Sonne überlebt, hängt von drei Faktoren ab: dem BMS-Schlafstrom, der gesamten Batteriekapazität und wie aggressiv das System Lasten bei jedem Spannungsschwellenwert abschaltet. Ein richtig konfiguriertes System mit einem 50-Ah-LiFePO4-Pack und einem BMS-Schlafstrom von unter 100 µA kann über 90 Tage im Leerlauf laufen, ohne eine kritische Spannung zu erreichen.

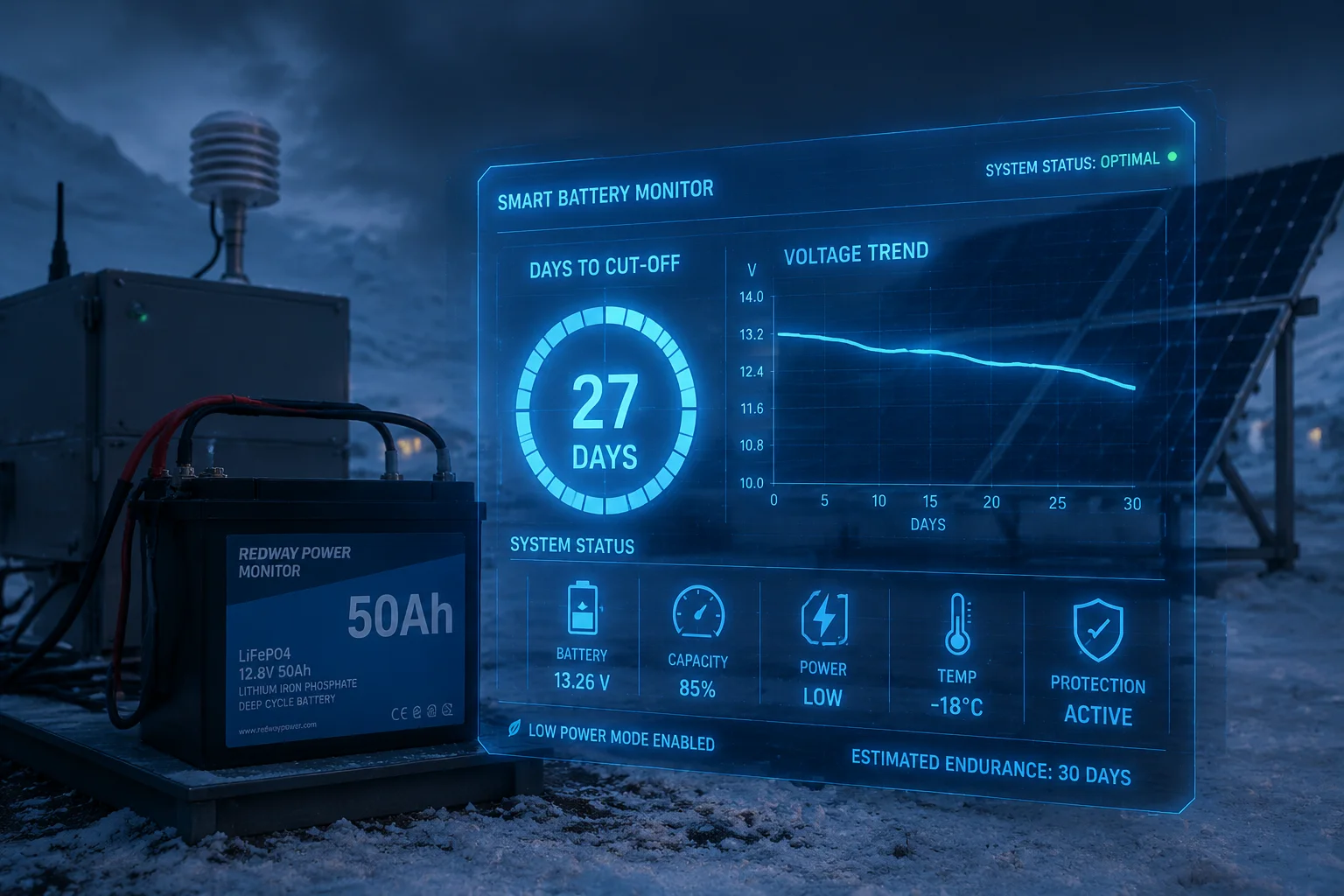

Batterielebensdauer 30 Tage ohne Sonne Periode Off-Grid
Die Überlebensgleichung
Die Mathematik ist einfach. Sie müssen drei Zahlen kennen:
- Gesamte nutzbare Batteriekapazität (Ah)
- Gesamter System-Leerlaufstrom (mA) – dies beinhaltet BMS, Modem-Standby-Leckage und alle immer eingeschalteten Sensoren
- Die untere Spannungsgrenze, bei der das BMS alles abschaltet
Überlebenszeit (Stunden) = Nutzbare Kapazität (mAh) ÷ Gesamter Leerlaufstrom (mA)
Für einen 50-Ah- (50.000 mAh) Pack mit einem gesamten System-Leerlaufstrom von 0,5 mA (BMS bei 50 µA + Modem hart aus + Kamera hart aus + sonstige Leckage bei 450 µA):
50.000 ÷ 0,5 = 100.000 Stunden = 4.166 Tage
Das sind auf dem Papier über 11 Jahre. Aber die Realität ist unordentlicher. Sie verlieren Kapazität durch Temperatureffekte, Zellalterung und die Tatsache, dass Sie nicht 100 % der Nennkapazität nutzen können, ohne die Zellen zu beschädigen. Ein sicheres Nutzungsfenster für LiFePO4 beträgt etwa 80 % der Nennkapazität. Die tatsächliche Zahl liegt also näher an 3.300 Tagen. Immer noch weit über 30 Tagen.
Wo Systeme tatsächlich ausfallen
Das Problem ist fast nie das BMS allein. Es sind die anderen Komponenten, die sich weigern, vollständig abzuschalten. Ein 4G-Modem im “Aus”-Modus kann über seinen Spannungsregler immer noch 1–3 mA ziehen. Der IR-Cut-Filtertreiber einer Kamera kann 0,5 mA lecken. Diese parasitären Pfade summieren sich schnell.
Planung für den schlimmsten Fall
| Systemkonfiguration | Gesamt-Leerlaufstrom | Tage bis 10,5 V erreicht werden (50Ah LiFePO4) |
|---|---|---|
| Schlechte BMS + Modem-Standby-Leckage | 12 mA | 138 Tage |
| Gute BMS + Modem-Hartabschaltung | 0,5 mA | 3.300+ Tage |
| Gute BMS + Modem-Soft-Off (leckend) | 3,5 mA | 476 Tage |
| Kein BMS-Schlafmodus überhaupt | 25 mA | 66 Tage |
Die Quintessenz: Selbst im schlimmsten realistischen Fall mit einer guten BMS und einem ordnungsgemäß isolierten Modem ist 30 Tage kein Problem. Die Gefahr entsteht, wenn Designer davon ausgehen, dass “Aus” Null Strom bedeutet. Das ist nie der Fall, es sei denn, Sie trennen den Pfad physisch mit einem MOSFET-Schalter, der von der BMS gesteuert wird.
Temperaturabsenkung
In kalten Klimazonen verlieren LiFePO4-Zellen etwa 10–20 % ihrer effektiven Kapazität bei 0 °C und bis zu 40 % bei -20 °C. Wenn Ihr Einsatzort während der sonnenlosen Zeit gefrierende Temperaturen aufweist, müssen Sie dies bei Ihrer Überlebensberechnung berücksichtigen. Ein 50-Ah-Pack bei -10 °C verhält sich eher wie ein 35-Ah-Pack.
Schaltet das BMS seine eigene Schaltung ab, um die letzten 5% der Batterieenergie zu sparen?
Diese Lektion habe ich auf die harte Tour gelernt. Eine BMS, die “zum Schutz” der Batterie wach bleibt, kann tatsächlich das sein, was sie zerstört. Der Beschützer wird zum Parasiten.
Ja. Eine ordnungsgemäß konstruierte BMS implementiert eine mehrstufige Abschaltsequenz. In der letzten Stufe wechselt sie in den “Versandmodus”, in dem sie die Stromversorgung ihrer eigenen Logikschaltungen unterbricht und den Stromverbrauch auf Nanoampere-Niveau reduziert, um die verbleibende Energie zu schonen und irreversible Schäden an der Zelle zu verhindern.

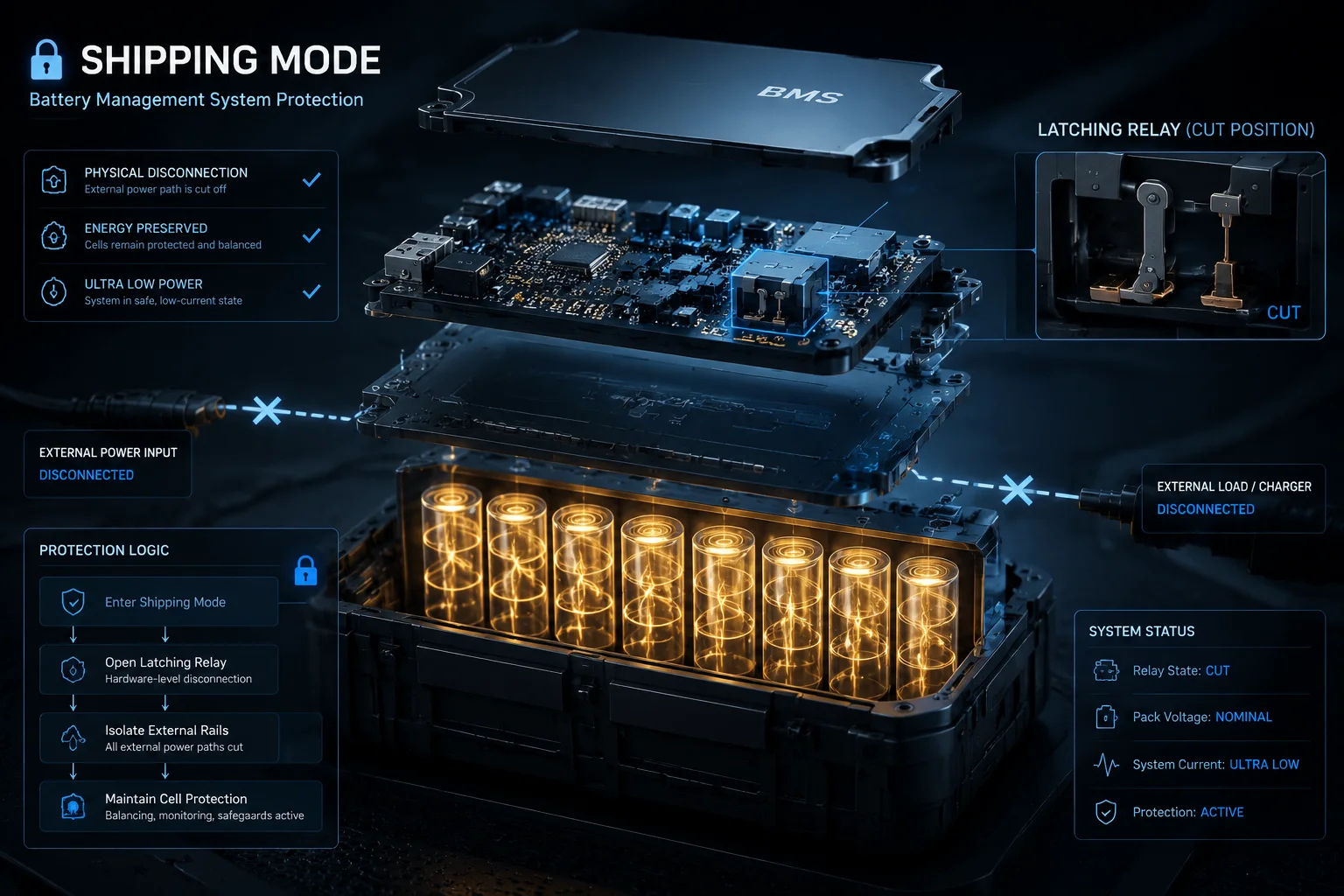

BMS-Versandmodus-Selbstabschaltkreis
Die Dreistufen-Schutzsequenz
Industrielle BMS-Einheiten haben nicht nur einen Abschaltpunkt. Sie verwenden einen gestaffelten Ansatz, der schrittweise Lasten abbaut und sich schließlich selbst abschaltet. So geht ein gut konzipiertes System mit einer sterbenden Batterie um:
Stufe 1 – Warnung (11,8 V für einen 4S LiFePO4-Pack): Das BMS sendet ein Niedrigbatterie-Flag an den Systemcontroller. Wenn das System über Konnektivität verfügt, sendet es eine Benachrichtigung an die App oder das Überwachungs-Dashboard des Benutzers. Das System kann seine Aufwachhäufigkeit von alle 15 Minuten auf alle 2 Stunden reduzieren.
Stufe 2 – Lasttrennung (11,2 V): Das BMS öffnet den Entladungs-MOSFET und unterbricht die Stromversorgung aller externen Lasten. Kamera, Modem und Router verlieren alle Strom. Nur das BMS selbst bleibt aktiv, überwacht die Zellenspannungen und wartet auf eine Ladequelle.
Stufe 3 – Selbstabschaltung / Versandmodus (10,5 V): Das BMS erkennt, dass sein eigener Verbrauch die Zellen unter die absolut minimale sichere Spannung (typischerweise 2,0 V pro Zelle für LiFePO4) ziehen wird, wenn es wach bleibt. Zu diesem Zeitpunkt wechselt es in den Versandmodus3; die MCU befiehlt einer Verriegelungsschaltung, ihre eigene Stromschiene zu unterbrechen. Der einzige fließende Strom ist die Rückwärtsleckage der MOSFET-Body-Dioden4 und die Verriegelungsschaltung selbst – typischerweise im Bereich von 50–500 Nanoampere.
Warum das für die Zellchemie wichtig ist
LiFePO4-Zellen können eine Lagerung bei niedrigem Ladezustand viel besser vertragen als Lithium-Ionen-NMC-Zellen. Aber selbst LiFePO4 hat eine harte Untergrenze. Wenn eine Zelle über längere Zeit unter 2,0 V liegt, beginnt sich der Kupferstromkollektor an der Anode im Elektrolyten aufzulösen. Dies erzeugt interne Kurzschlüsse, die permanent sind. Die Zelle ist tot. Kein Aufladen wird sie wieder zum Leben erwecken.
Der BMS-Versandmodus existiert speziell, um dies zu verhindern. Indem er seinen eigenen Strom bei 10,5 V (2,625 V pro Zelle in einer 4S-Konfiguration) unterbricht, lässt er einen komfortablen Spielraum über der 2,0-V-Todeslinie. Dieser Spielraum berücksichtigt die fortgesetzte Selbstentladung5 der Zellen selbst (die von der BMS-Last getrennt ist) über viele Monate der Lagerung.
So überprüfen Sie diese Funktion
Fragen Sie Ihren Lieferanten: “Wie hoch ist der Stromverbrauch im Versandmodus und wie wird das System reaktiviert?” Eine gute Antwort lautet: “Weniger als 1 µA im Versandmodus. Die Reaktivierung erfordert den Anschluss an ein Ladegerät – das BMS erkennt die Ladespannung über einen dedizierten Sense-Pin und schaltet sich wieder ein.” Eine schlechte Antwort lautet: “Es geht in den Ruhezustand.” Schlaf und Versandmodus sind nicht dasselbe.
Wie verhindern Sie den “parasitären Stromverbrauch” des 4G-Modems, wenn das System ausgeschaltet ist?
Ich habe 4G-Module gemessen, die angeblich “ausgeschaltet” sind, aber immer noch 2,5 mA über ihre internen Spannungsregler ziehen. Über einen Monat sind das 1,8 Ah weniger. Für eine kleine Batterie ist das der Unterschied zwischen Leben und Tod.

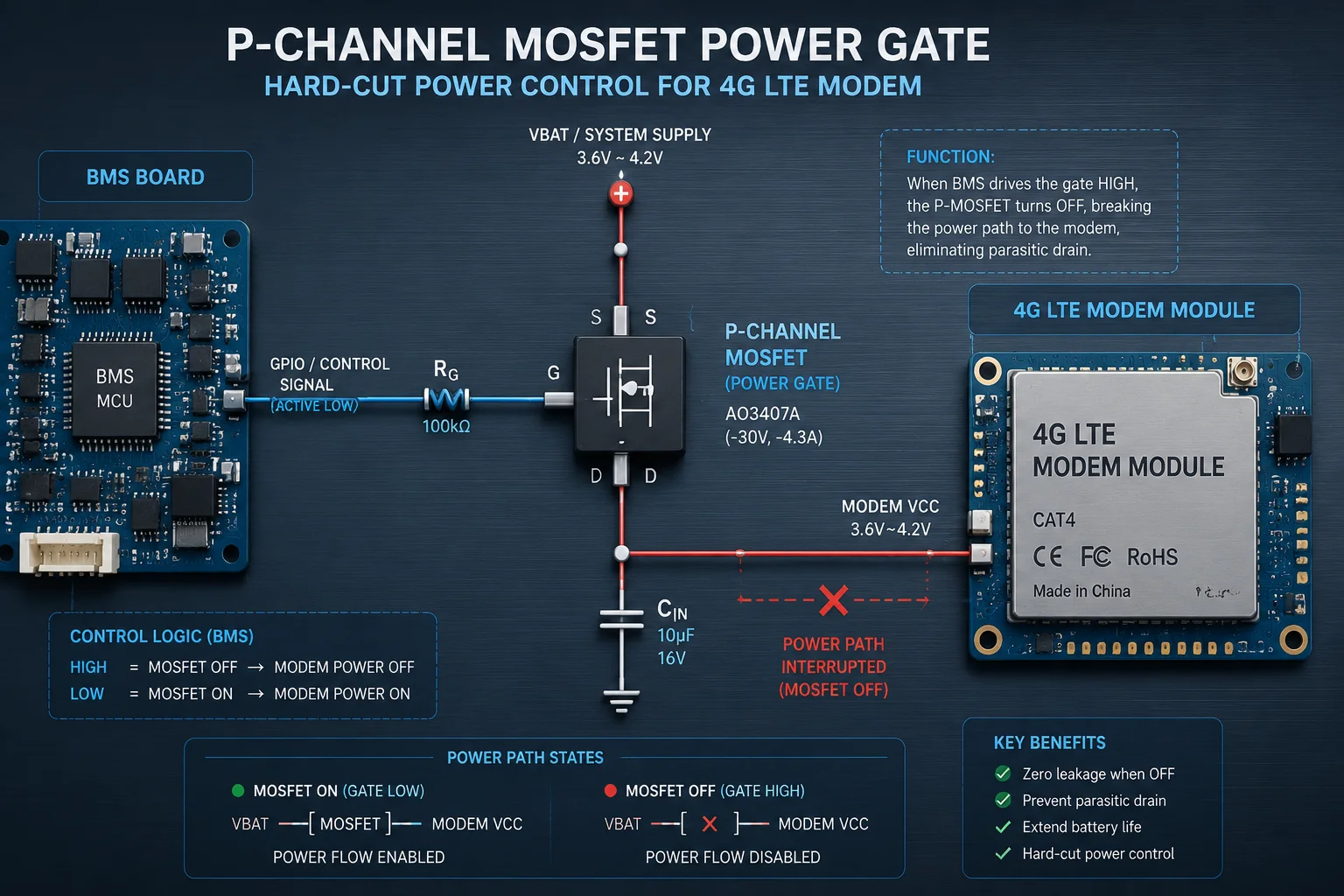

Sie verhindern parasitäre Entladung durch das 4G-Modem, indem Sie einen P-Kanal-MOSFET auf der Stromschiene des Modems platzieren, der direkt vom BMS gesteuert wird. Wenn das System in den Schlafmodus wechselt, steuert das BMS das MOSFET-Gate hoch und trennt das Modem physisch von der Batterie. Kein Software-“Aus”-Befehl wird vertraut – nur ein harter elektrischer Schnitt garantiert null Stromfluss.
parasitäre Entladung 4G-Modem MOSFET-Stromunterbrechung
Warum Software-“Aus” nie ausreicht
Ein 4G-Modemmodul wie das Quectel EC256 oder SIMCom A76707 verfügt über eine interne Schaltung, die auch dann teilweise mit Strom versorgt wird, wenn Sie einen AT+QPOWD-Befehl senden. Die Power Management IC (PMIC) des Moduls hält seine RTC (Echtzeituhr) am Laufen. Die SIM-Karten-Schnittstelle hält einen kleinen Vorspannungsstrom aufrecht. Das RF-Frontend verfügt über ESD-Schutzdioden, die Leckpfade erzeugen.
Dies sind keine Designfehler. Es handelt sich um beabsichtigte Funktionen für schnelles Aufwachen in Verbrauchergeräten. Aber in einem netzunabhängigen Solarsystem werden sie zu parasitären Entladungen, die das BMS eliminieren muss.
Die Hardware-Lösung: High-Side-MOSFET-Schalter
Der richtige Ansatz ist ein High-Side-P-Kanal-MOSFET zwischen der Batterieschiene und dem VCC-Eingang des Modems. Der BMS-GPIO-Pin steuert diesen Schalter über einen Pegelwandler8 oder Gate-Treiber. Wenn das BMS entscheidet, dass das Modem ausgeschaltet werden soll, zieht es das MOSFET-Gate auf die Quellenspannung und schaltet es vollständig ab. Das Modem sieht null Volt. Es gibt keinen Leckpfad, da die Leckage im ausgeschalteten Zustand des MOSFETs im Nanoampere-Bereich liegt.
Häufige Quellen und Lösungen für parasitäre Entladung
| Komponente | Typische “Aus”-Leckage | Ursache | Lösung |
|---|---|---|---|
| 4G-Modem (Software aus) | 1–3 mA | Interne PMIC, RTC, SIM-Vorspannung | High-Side-MOSFET-Hartabschaltung |
| PTZ-Kamera (Standby) | 5–15 mA | IR-Cut-Filtertreiber, Video-Encoder im Leerlauf | Dedizierter Power-MOSFET pro Kanal |
| Spannungsregler (Leerlauf) | 0,5–2 mA | Ruhestrom des Reglers | Verwenden Sie Regler mit extrem niedrigem Iq (< 1 µA) oder unterbrechen Sie die Eingangsleistung |
| Status-LEDs | 1–5 mA | Immer eingeschaltete Anzeige | Entfernen oder mit Schlafsignal sperren |
| Pull-up-Widerstände an I2C/SPI | 0,1–0,5 mA | Busleitungen, die in nicht mit Strom versorgte ICs hochgezogen werden | Schaltbare Pull-ups oder Bus-Isolatoren |
Designregel für netzunabhängige Systeme
Jede Stromschiene, die einen nicht wesentlichen Peripheriegerät versorgt, muss über einen eigenen MOSFET-Schalter verfügen, der vom BMS gesteuert wird. Dies ist keine Option. Es ist der einzige Weg, um sicherzustellen, dass “aus” wirklich null Strom bedeutet. In unseren Solar-PTZ-Systemen implementieren wir einzelne Leistungsdomänen für das Kameramodul, das 4G-Modem, das WiFi-Radio und die Heizungsschaltung. Jede Domäne kann vom BMS unabhängig aktiviert oder deaktiviert werden, basierend auf dem Batteriestatus, der Tageszeit oder benutzerdefinierten Zeitplänen.
Das BMS wird zum primären Stromcontroller für das gesamte System – nicht nur ein Batteriemonitor, sondern ein intelligenter Strom-Router, der entscheidet, welche Subsysteme Energie erhalten und welche abgeschaltet werden, um die Batterie zu schonen.
Schlussfolgerung
Statischer Leckstrom ist der stille Killer von netzunabhängigen Batterien. Ein hochwertiges BMS bekämpft ihn mit Nanoampere-Schlafmodi, harten MOSFET-Leistungsschaltern und mehrstufiger Selbstabschaltung. Verlangen Sie immer die Angabe des “Schlafstroms”, bevor Sie kaufen.
