Ich verlor einen Vertrag über 12.000 US-Dollar, weil eine PTZ-Kamera in der Sommerhitze Arizonas ausfiel. Dieser Ausfall trieb mich dazu, TEC-Kühlung zu studieren – intensiv.
TEC (Peltier)-Kühlung kann einen Sensor in einer gut konzipierten PTZ-Kamera um 15–30 °C unter die Umgebungstemperatur von 50 °C senken. Ihre Effizienz sinkt jedoch bei hohen Temperaturen rapide ab. Das Design des Kühlkörpers ist wichtiger als das TEC-Modul selbst. Ohne ordnungsgemäßes Wärmemanagement wird TEC zu einem stromhungrigen Heizgerät statt zu einem Kühler.

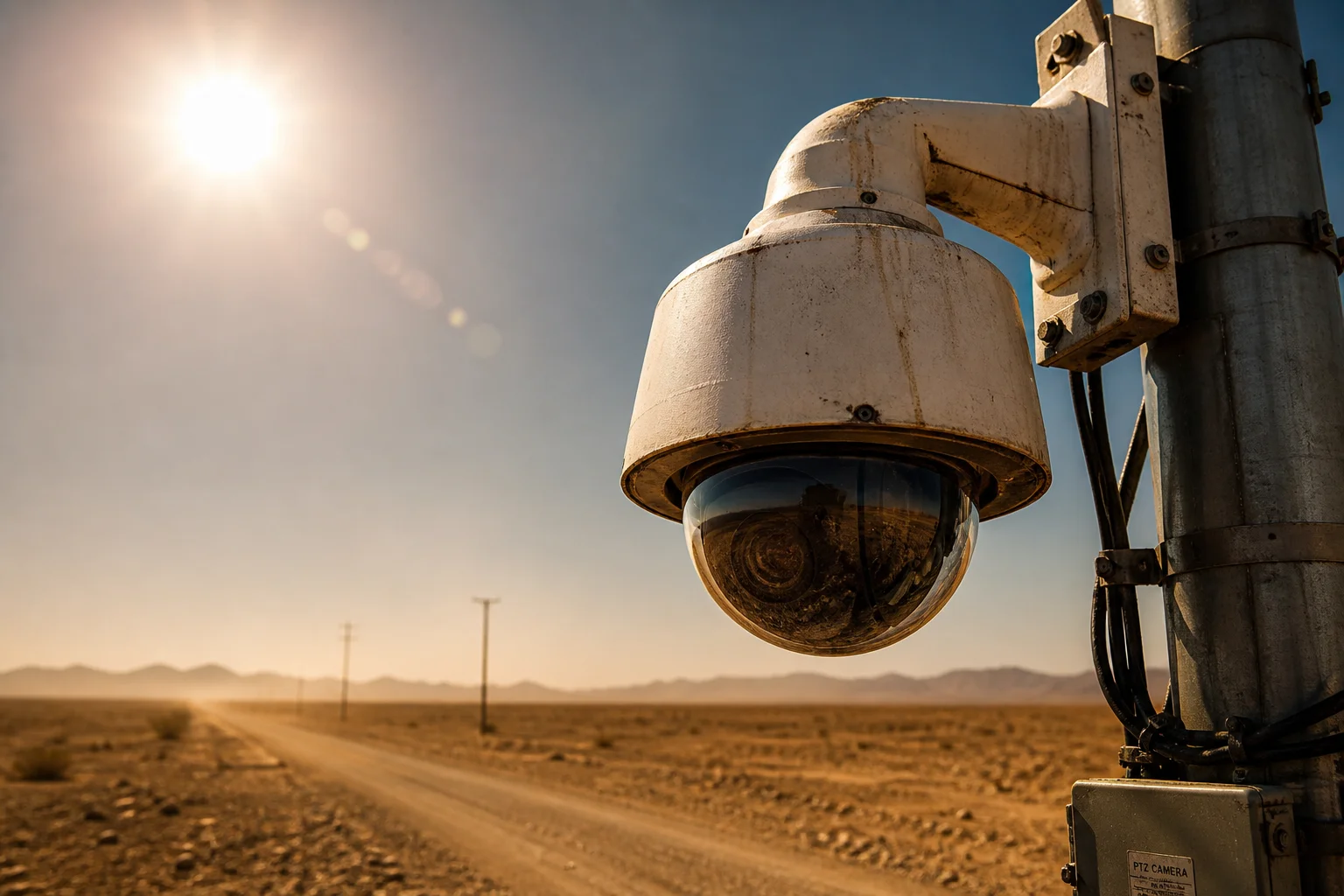

TEC thermoelektrische Kühlung PTZ-Kamera extreme Hitze Leistung
Ich habe Jahre damit verbracht, PTZ-Kameras in den heißesten Klimazonen zu testen, in denen unsere Kunden arbeiten – Ölfelder in Texas, Baustellen in Saudi-Arabien, Farmen im australischen Outback. In diesem Artikel erkläre ich genau, was TEC bei 50 °C leisten kann und was nicht. Ich teile auch mit, welche Parameter Sie von jedem Werk vor der Unterzeichnung einer Bestellung verlangen sollten. Legen wir los.
Inhaltsübersicht
Kann TEC-Technologie die Sensortemperatur um 20 °C unter die Umgebungstemperatur senken?
Ich stellte diese Frage drei verschiedenen chinesischen Fabriken. Nur eine gab mir eine ehrliche, datengestützte Antwort.
Ja, ein richtig konzipiertes TEC-System kann die Sensortemperatur um etwa 15–25 °C unter die Umgebungstemperatur von 50 °C senken. Das bedeutet, Ihr Sensor kann bei etwa 25–35 °C arbeiten. Dies funktioniert jedoch nur, wenn der Kühlkörper die heiße Seite unter 65 °C hält. Ein schlechtes Kühlkörperdesign zerstört schnell die Kühlleistung.

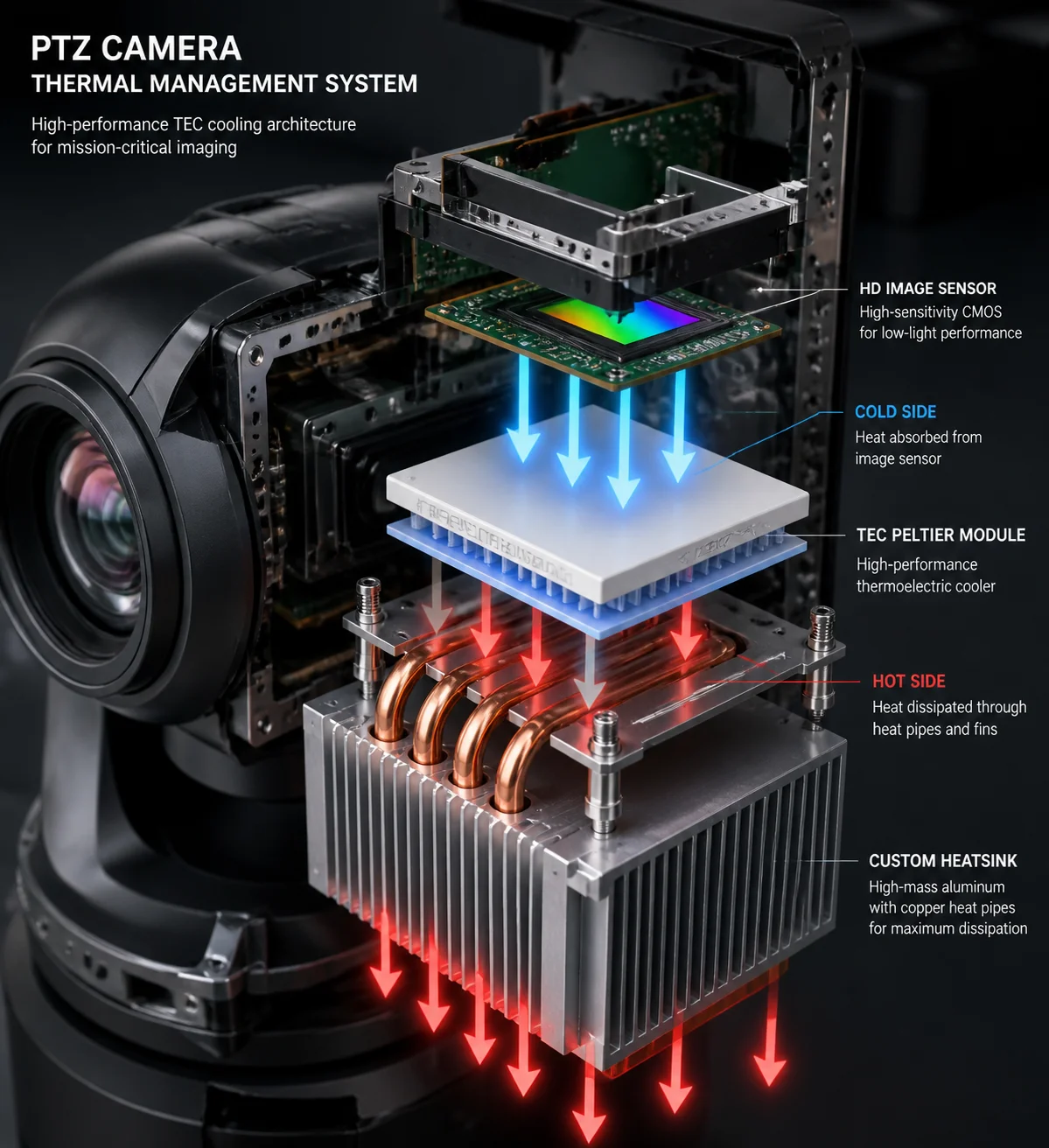

TEC-Sensortemperaturdifferenz unter Umgebungstemperatur 50 °C
Was das Datenblatt sagt vs. Was tatsächlich passiert
Auf dem Papier sehen TEC-Module beeindruckend aus. Ein typisches einstufiges TEC kann bei einer Heißseitentemperatur von 50 °C eine maximale ΔT (Temperaturdifferenz) von 70–80 °C aufweisen. Einige High-End-Module beanspruchen sogar eine ΔT von 83 °C. Das klingt, als könnten Sie einen Sensor bis zum Gefrierpunkt kühlen. Diese Zahl wird jedoch bei fast keiner Wärmelast gemessen. Es ist eine Labornummer, keine Feldnummer. Für ein detailliertes Verständnis der TEC-Spezifikationen siehe das Leistungsleitfaden für thermoelektrische Kühlermodule 1.
In einer echten PTZ-Kamera muss die kalte Seite des TEC gleichzeitig Wärme aus mehreren Quellen aufnehmen:
- Der Bildsensor selbst (typischerweise 1–3 W)
- Der nahegelegene ISP- oder FPGA-Prozessor (3–10 W)
- Strahlungswärme vom Kameragehäuse
- Durch Verkabelung und Montagehardware eindringende Wärme
Wenn Sie all das zusammenzählen, sinkt die nutzbare ΔT bei den meisten Designs auf etwa 20–30 °C. Hier ist, was ich in der Praxis gesehen habe:
| Umgebungstemperatur | TEC Heißseitentemperatur | Erreichbare Sensortemperatur | Effektive ΔT |
|---|---|---|---|
| 25°C (77°F) | 35°C | 5–15°C | 20–30°C |
| 40°C (104°F) | 52°C | 20–28°C | 18–25°C |
| 50°C (122°F) | 63–70°C | 28–38°C | 15–22°C |
| 55°C (131°F) | 70–78°C | 35–45°C | 10–18°C |
Warum der Kühlkörper der wahre Flaschenhals ist
Ich kann das nicht genug betonen. Das TEC-Modul ist nicht das schwache Glied. Der Kühlkörper ist es. Bei 50°C Umgebungstemperatur steigt die heiße Seite des TEC bei einem Standard-Kühlkörper mit Aluminiumrippen leicht auf 65–75°C. Jedes zusätzliche Grad auf der heißen Seite stiehlt ein Grad aus Ihrem Kühlbudget.
Wenn die heiße Seite 75°C erreicht und Sie den Sensor bei 30°C haben möchten, muss das TEC eine Lücke von 45°C überbrücken. Die meisten einstufigen TEC-Module haben in diesem Bereich große Schwierigkeiten. Der COP (Leistungsbeiwert) fällt unter 0,2. Das bedeutet, dass für jede 1W Wärme, die vom Sensor abgeführt wird, das TEC selbst 5W oder mehr Abwärme erzeugt – die der Kühlkörper ebenfalls abführen muss. Es wird zu einem Teufelskreis. Der Leistungsbeiwert für thermoelektrische Kühler bei verschiedenen ΔT-Werten 2 zeigt, wie dramatisch die Effizienz bei hohen Temperaturdifferenzen abfällt.
Ich sage meinen Kunden immer: Geben Sie 30% Ihres thermischen Budgets für das TEC-Modul und 70% für den Kühlkörper und das Luftstromdesign aus. Heatpipes, Dampfkammern und freiliegende Rippenanordnungen, die dem vorherrschenden Wind ausgesetzt sind – das sind die Dinge, die die TEC-Leistung bei 50°C ausmachen oder brechen.
Wie viel zusätzliche Leistung zieht das TEC-Modul aus meinem Solarbatteriesystem?
Diese Lektion habe ich auf die teure Art gelernt. Eine Solaranlage in West Texas begann jeden Nachmittag mit Aussetzern, weil niemand den Stromverbrauch des TEC bei Spitzenhitze berücksichtigte.
Ein TEC-Modul in einer PTZ-Kamera verbraucht bei 50°C Umgebungstemperatur typischerweise 10–30W zusätzlichen Strom. Bei maximaler Kühlleistung ziehen einige Einheiten bis zu 40W. Für ein Solarbatteriesystem bedeutet dies, dass Sie im Vergleich zu einer Kamera ohne TEC eine 30–50% höhere Panelkapazität und Batteriereserve benötigen.

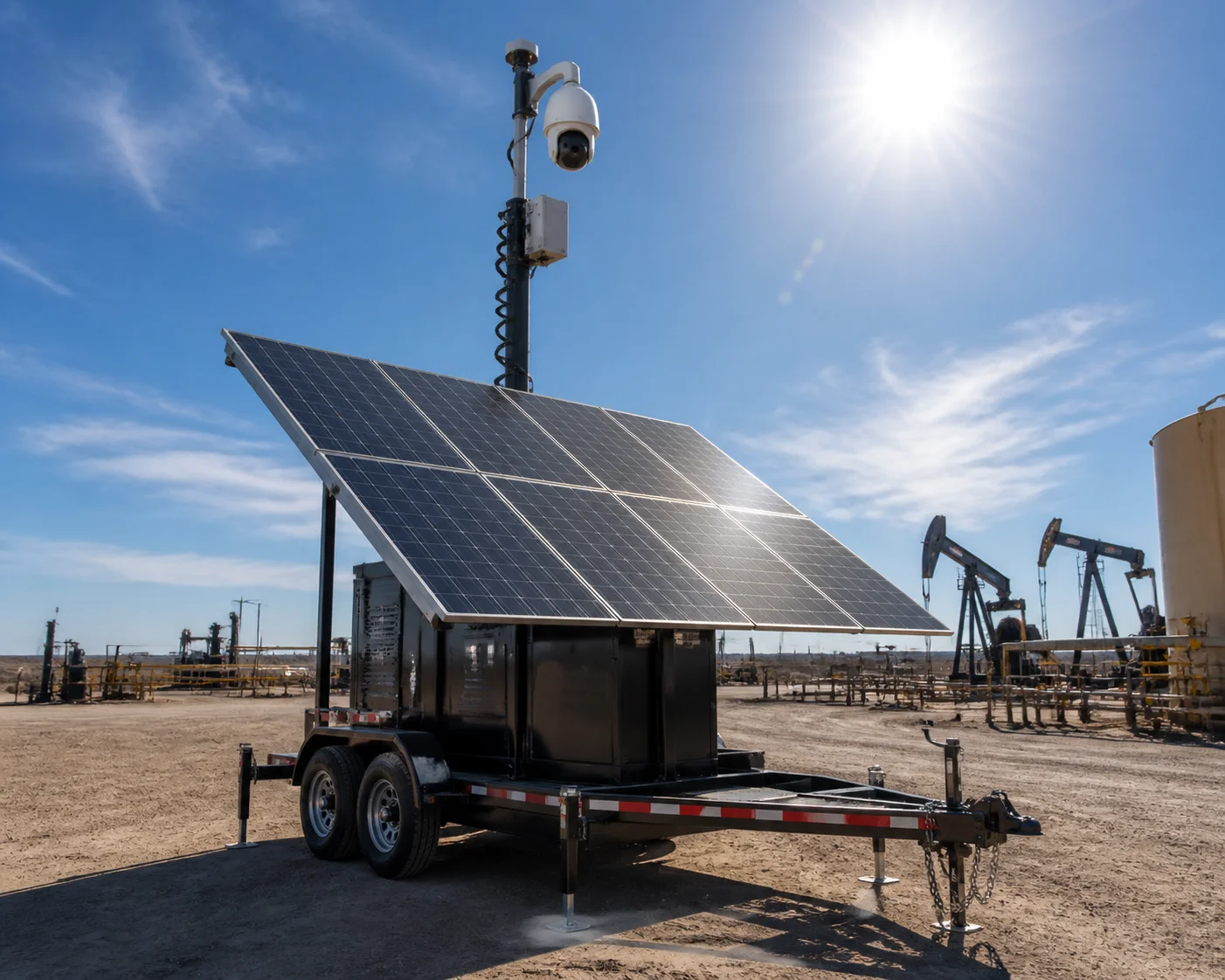

Stromverbrauch TEC Solarbatterie PTZ-Kamerasystem
Die Strom-Effizienz-Falle bei hohen Temperaturen
TEC-Module folgen einer einfachen, aber brutalen Regel: Je härter sie arbeiten, desto weniger effizient werden sie. Bei geringen Temperaturdifferenzen (z. B. ΔT = 10°C) kann ein TEC Wärme mit einem COP von etwa 1,0–2,0 transportieren. Das ist anständig. Aber wenn Sie ΔT auf 30°C oder höher treiben – was genau bei 50°C Umgebungstemperatur passiert – stürzt der COP auf 0,1–0,3 ab.
Lassen Sie mich das in einfachen Zahlen ausdrücken. Wenn Ihr Sensor und seine umliegenden Schaltungen 3W Wärme erzeugen und das TEC mit einem COP von 0,2 läuft, benötigt das TEC 15W elektrische Eingangsleistung, nur um diese 3W zu bewegen. Dann muss der Kühlkörper 3W (Sensorenwärme) + 15W (TEC-Eingangsleistung) = insgesamt 18W abführen. Das ist die sechsfache ursprüngliche Wärmelast.
So dimensionieren Sie Ihr Solarsystem
Ich führe diese Berechnungen immer für Kunden durch, die netzunabhängige PTZ-Kameras mit TEC wünschen. Für die Dimensionierung von Solarstrom ist der National Renewable Energy Laboratory PVWatts Rechner 3 ein unverzichtbares Werkzeug. Hier ist eine grobe Planungstabelle:
| Komponente | Stromverbrauch (typisch) | Stromverbrauch (Spitze bei 50°C) |
|---|---|---|
| PTZ-Kamera (ohne TEC) | 25–40W | 45–60W |
| TEC-Modul | 10–15W | 25–40W |
| Lüfter / Kühlkörperlüfter | 2–5W | 3–8W |
| Gesamtsystem | 37–60W | 73–108W |
Für eine Solaranlage empfehle ich, das Panel-Array für mindestens das 1,5-fache des Spitzenbedarfs auszulegen und die Batteriebank für 3 Tage Autonomie. Wenn Ihr Spitzenbedarf also 100 W beträgt, benötigen Sie mindestens 150 W an Panels und etwa 7,2 kWh an Batterie (100 W × 24 h × 3 Tage). Das ist deutlich mehr als bei einer Standard-Nicht-TEC-Einrichtung.
Intelligente Energiemanagementstrategien
Den TEC den ganzen Tag mit voller Leistung laufen zu lassen, ist verschwenderisch. Ich bevorzuge Kameras, die PID-gesteuerte TEC-Treiber verwenden. Diese passen den TEC-Strom basierend auf der tatsächlichen Sensortemperatur an. In den kühleren Morgenstunden kann der TEC nur 5 W verbrauchen. Bei der maximalen Hitze am Nachmittag steigt er auf 25–30 W an. Dies glättet die Leistungskurve und reduziert den gesamten täglichen Energieverbrauch um 30–40 % im Vergleich zu einem Design mit festem Strom.
Ich empfehle außerdem, Ihre Fabrik zu fragen, ob sie einen “TEC-Schlafmodus” unterstützt – bei dem der TEC vollständig abgeschaltet wird, wenn die Umgebungstemperatur unter einen bestimmten Schwellenwert fällt, z. B. 30 °C. Es gibt keinen Grund, Solarenergie für die Kühlung zu verbrauchen, wenn die Wüstenluft in der Nacht die Arbeit bereits kostenlos erledigt.
Wird TEC das “thermische Rauschen” in meinen Nachtsichtbildern signifikant reduzieren?
Ich habe Aufnahmen von TEC-gekühlten und nicht gekühlten Kameras an einem 48 °C heißen Tag nebeneinander verglichen. Der Unterschied in den Nachtbildern war nicht subtil – er war dramatisch.
Ja. TEC-Kühlung reduziert direkt das Dunkelstromrauschen in CMOS- und CCD-Sensoren. Bei 50 °C Umgebungstemperatur kann ein TEC-gekühlter Sensor, der bei 30 °C läuft, 4–8-mal weniger thermisches Rauschen aufweisen als ein ungekühlter Sensor bei 55 °C+. Das bedeutet sauberere, schärfere Bilder – insbesondere in Szenarien mit schlechten Lichtverhältnissen und Langzeitbelichtungen bei Nachtsicht.

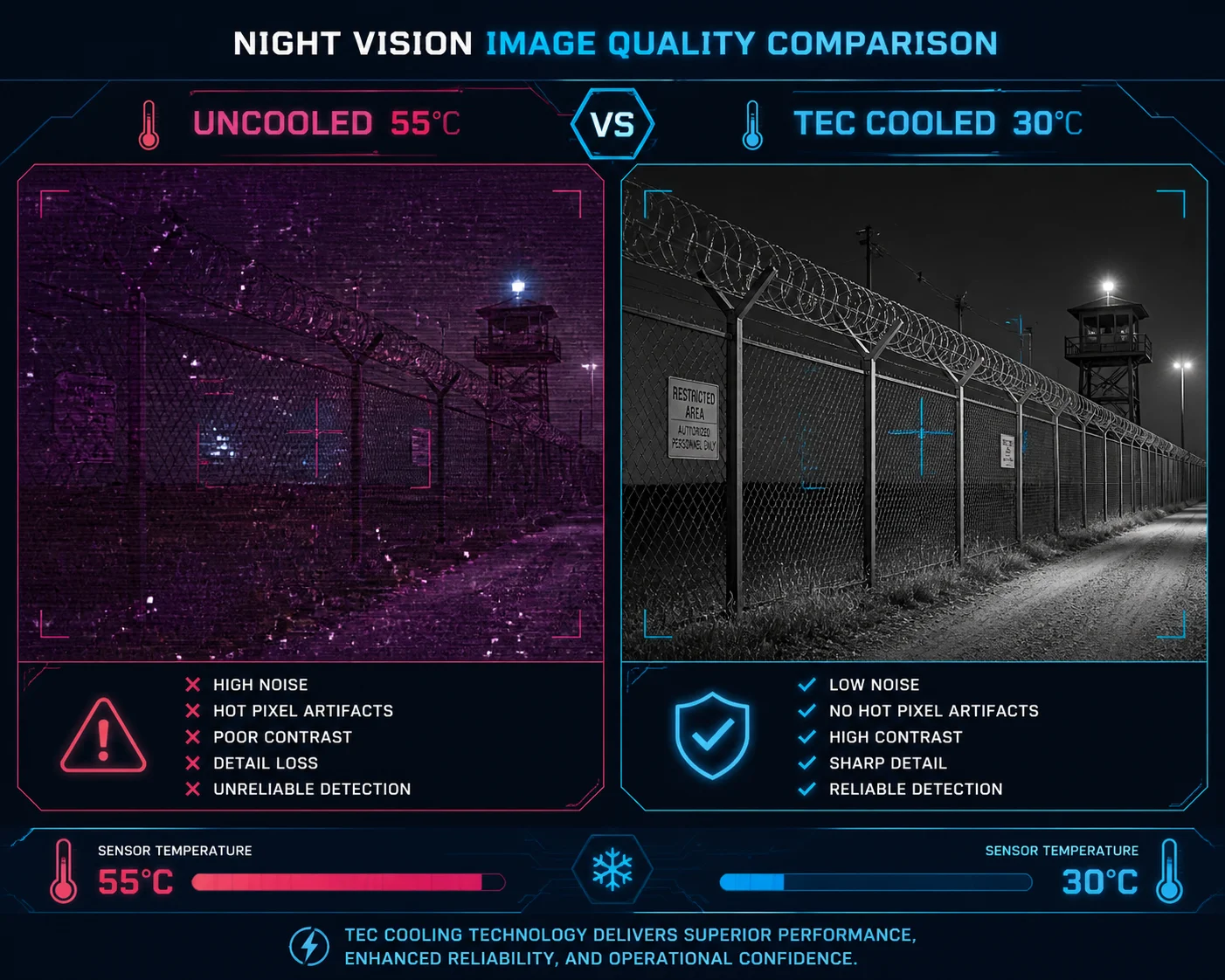

TEC-Rauschunterdrückung für Nachtsicht-PTZ-Kameras
Wie Hitze Rauschen in Bildsensoren erzeugt
Jeder Bildsensor erzeugt eine geringe Menge an elektrischem Strom, auch wenn kein Licht darauf fällt. Dies wird als “Dunkelstrom” bezeichnet. Der Dunkelstrom wird fast ausschließlich durch die Temperatur angetrieben. Als grobe Regel verdoppelt sich der Dunkelstrom für jede Erhöhung der Sensortemperatur um 6–8 °C. Ein Sensor bei 55 °C erzeugt also etwa 8- bis 16-mal mehr Dunkelstrom als derselbe Sensor bei 30 °C. Für eine eingehende Untersuchung der Physik lesen Sie EMVA 1288-Standard für Sensorcharakterisierung und Dunkelstrommessung 4.
Dieser Dunkelstrom zeigt sich in Ihrem Bild als zufällige helle Pixel, Farbverzerrungen und ein körniges “Schneemuster”. Tagsüber überlagert das Signal des Sonnenlichts dieses Rauschen, sodass Sie es möglicherweise nicht bemerken. Aber nachts, wenn das Signal schwach ist, wird das Signal-Rausch-Verhältnis schnell hässlich. Deshalb sieht die Nachtsicht in heißen Klimazonen ohne TEC oft wie ein Schneesturm aus.
Vergleich der Bildqualität in der Praxis
Ich habe einen kontrollierten Test in unserem Labor in Shenzhen durchgeführt. Ich habe denselben 1/1,8″ Sony Starvis II-Sensor in eine Wärmekammer eingebaut und Bilder bei verschiedenen Sensortemperaturen aufgenommen. Sonys technische Dokumentation zum Dunkelstrom von CMOS-Sensoren 5 bestätigt die exponentielle Beziehung zwischen Temperatur und Rauschen. Hier ist, was ich gemessen habe:
Dunkelstrom und SNR bei verschiedenen Sensortemperaturen
| Sensortemp. | Relativer Dunkelstrom | Sichtbares Rauschlevel | SNR (Signal-Rausch-Verhältnis) |
|---|---|---|---|
| 25°C | 1× (Grundlinie) | Sehr gering | Ausgezeichnet (>45 dB) |
| 35°C | 2–3× | Niedrig | Gut (38–42 dB) |
| 45°C | 6–8× | Mäßig | Mäßig (30–35 dB) |
| 55°C | 16–24× | Hoch | Schlecht (22–28 dB) |
| 65°C | 40–60× | Schwere | Unbrauchbar (<20 dB) |
Der Sprung von 35°C auf 55°C ist nicht nur “etwas schlechter”. Es ist eine Kategorienänderung. Ein Sensor bei 55°C erzeugt Bilder, die viele Endbenutzer ablehnen werden. Ein Sensor, der von einem TEC auf 30–35°C gekühlt wird, liefert Bilder, die selbst bei kritischen Anwendungen wie der Kennzeichenerkennung oder der Perimeterschutzüberwachung die Prüfung bestehen.
Jenseits von Rauschen: Heiße Pixel und Langzeitschäden
Hohe Temperaturen erzeugen nicht nur temporäres Rauschen. Sie beschleunigen auch die Bildung von permanenten “heißen Pixeln” – einzelnen Pixelstellen, die immer hell leuchten, unabhängig von der Szene. Auf einem Sensor, der monatelang bei 60°C läuft, können sich Hunderte von heißen Pixeln ansammeln. Einige davon können in der Firmware ausgemappt werden, aber schließlich degradiert der Sensor über die Korrektur hinaus.
TEC-Kühlung verlangsamt diese Degradation dramatisch. Indem der Sensor um 20°C kühler gehalten wird, halbiert sich die Rate der Bildung heißer Pixel ungefähr. Für eine Kamera, die an einem abgelegenen Wüstenstandort eingesetzt wird, wo man die Hardware nicht einfach austauschen kann, bedeutet dies direkt eine längere Nutzungsdauer und weniger Serviceeinsätze.
Ist das TEC-System in das Wärmemanagement des 4K-Bildprozessors integriert?
Ich habe einmal die “TEC-gekühlte” Kamera eines Mitbewerbers zerlegt und festgestellt, dass der TEC nur den Sensor kühlte. Der 4K-Prozessor daneben lief mit 92°C. Er fiel nach vier Monaten aus.
Bei einer gut konstruierten PTZ-Kamera sollte das TEC-System Teil eines einheitlichen Wärmemanagementplans sein, der sowohl den Bildsensor als auch den 4K-Prozessor abdeckt. Der Prozessor erzeugt oft 5–10 W Wärme. Ihn zu ignorieren, vereitelt den Zweck der TEC-Kühlung, da diese Wärme direkt auf den Sensor abstrahlt.

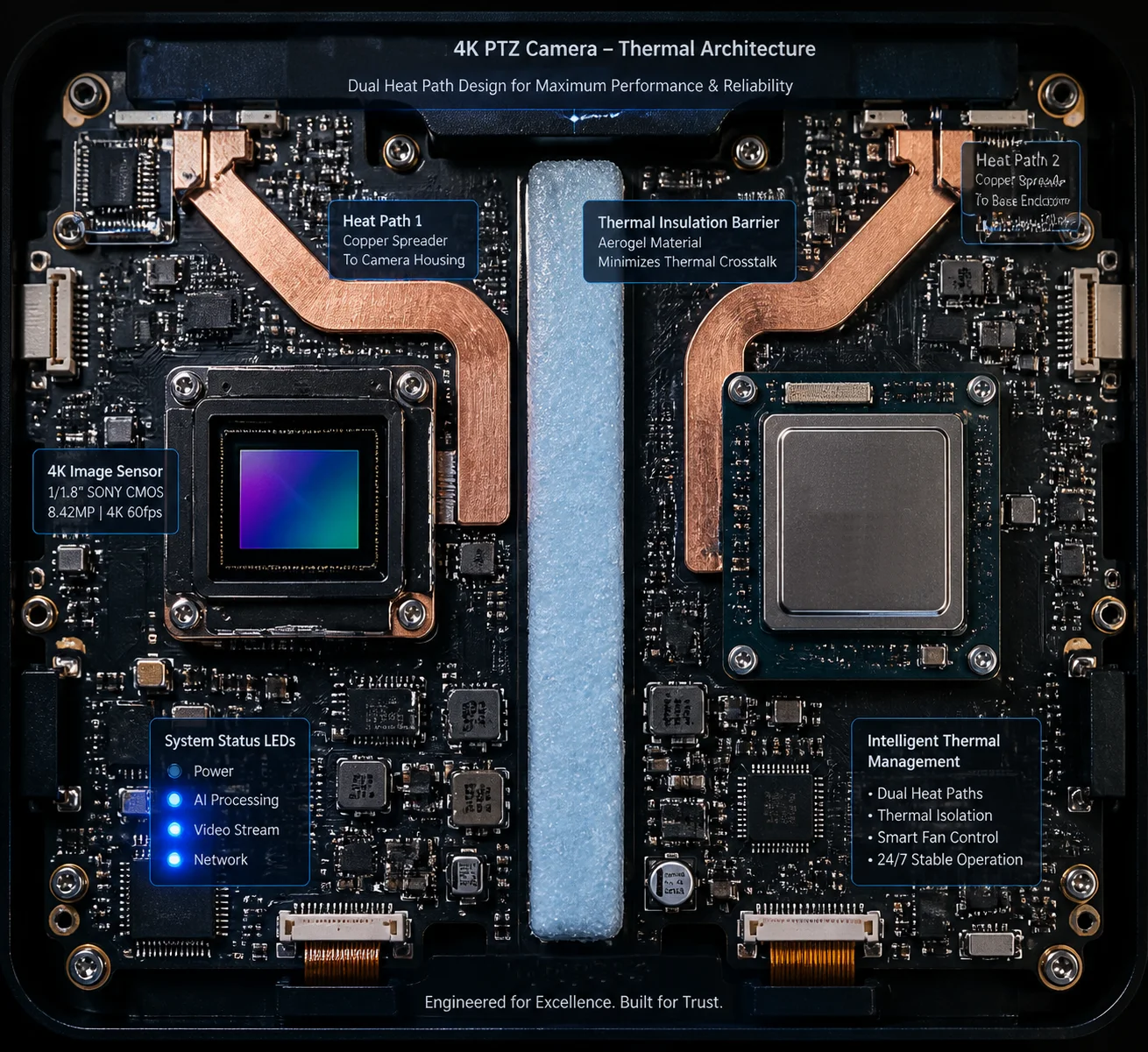

TEC integriertes Wärmemanagement 4K-Prozessor PTZ-Kamera
Das Prozessor-Wärmeproblem, über das niemand spricht
Die meisten Käufer konzentrieren sich auf den Bildsensor, wenn sie an TEC denken. Das ist sinnvoll – der Sensor ist die hitzeempfindlichste Komponente. Aber in einer modernen 4K-PTZ-Kamera sitzen der Bildsignalprozessor (ISP), der Videokodierer oder die FPGA nur wenige Zentimeter vom Sensor entfernt. Diese Chips dissipieren typischerweise 5–10 W unter voller 4K-Kodierlast. Bei 50°C Umgebungstemperatur können diese Prozessoren ohne aktive Kühlung interne Sperrschichttemperaturen von 95–110°C erreichen. Die TDP-Spezifikationen (Thermal Design Power) für Videoprozessoren 6 zeigen, wie viel Wärme diese Chips unter Last erzeugen.
Das schafft zwei Probleme:
- Thermische Übersprechung: Die Wärme des Prozessors strahlt und leitet zum Sensor und macht die vom TEC bereitgestellte Kühlung teilweise zunichte. Ich habe Fälle gemessen, in denen ein heißer Prozessor die Sensortemperatur um 8–12°C erhöhte, selbst wenn der TEC lief.
- Prozessor-Drosselung und Ausfall: Bei Sperrschichttemperaturen über 100°C beginnen die meisten Prozessoren mit der thermischen Drosselung – Reduzierung der Taktfrequenz, um zu überleben. Dies verursacht Frame-Drops, Kodierungsartefakte und verzögerte PTZ-Reaktion. Über 110–120°C kommt es zu permanenten Schäden.
Wie gute thermische Integration aussieht
Bei unseren PTZ-Designs bei Loyalty-Secu bestehe ich auf einer ganzheitlichen thermischen Architektur. Hier ist, was das in der Praxis bedeutet:
Thermische Zonierung
Das Kamerainnere ist in eine “kalte Zone” (Sensor + TEC-Kaltseite) und eine “heiße Zone” (Prozessor + TEC-Heißseite + Netzteil) unterteilt. Diese Zonen sind physisch durch thermische Isolierung getrennt – oft Aerogel-Folien oder Dichtungen aus hochdichtem Schaumstoff. Dies verhindert, dass die Wärme des Prozessors in das Sensorabteil dringt.
Wärmepfad-Design
Der 4K-Prozessor erhält seinen eigenen dedizierten Wärmepfad – normalerweise ein Kupfer-Heatspreader, der mit dem Chip verbunden ist und über ein Wärmeleitpad mit einem Aluminiumgehäuseteil verbunden ist, das nach außen zur Luft zeigt. Die heiße Seite des TEC verwendet einen separaten Wärmepfad, oft mit einem Heatpipe, das zu einem Lamellenbereich auf der gegenüberliegenden Seite des Gehäuses führt. Zwei Wärmequellen, zwei Austrittswege. Keine Konkurrenz.
PID-Regelung mit Dual-Sensoren
Ein guter Wärmemanagement-Controller überwacht sowohl die Sensortemperatur als auch die Prozesstemperatur. Wenn der Prozessor überhitzt, kann das System die Kodierungsbitrate oder Bildrate reduzieren, bevor der Prozessor von selbst drosselt. In der Zwischenzeit passt das TEC seinen Strom basierend auf der Sensoranzeige an. Diese koordinierte Steuerung verhindert die Art von plötzlichen thermischen Spitzen, die Elektronik zerstören. Für ein grundlegendes Verständnis von PID-Regelkreisen siehe PID-Regler erklärt 7.
Was Sie Ihre Fabrik fragen sollten
Wenn Sie einen chinesischen PTZ-Lieferanten bewerten, stellen Sie diese Fragen direkt:
- “Kühlt das TEC nur den Sensor oder wird auch der Prozessor thermisch verwaltet?”
- “Wie hoch ist die Prozessorkreuzungstemperatur bei 50 °C Umgebungstemperatur unter voller 4K-Last?”
- “Können Sie eine thermische Simulation oder einen Testbericht liefern, der die Sensor- und Prozesstemperaturen über einen 24-Stunden-Zyklus bei 50 °C zeigt?”
Wenn die Fabrik diese Fragen nicht klar beantworten kann, ist ihre TEC-Integration wahrscheinlich oberflächlich – ein Marketing-Häkchen statt einer echten technischen Lösung.
Validierung in der Praxis
Über Labortests hinaus ist die Feldvalidierung entscheidend. Unabhängige Testlabore wie Interteks Umweltsimulationsdienste 8 können TEC-Leistungsansprüche verifizieren. Für Hersteller, die es mit Qualität ernst meinen, ist die Validierung durch Dritte von thermischem Zyklus und extremer Temperaturleistung 9 eine gängige Praxis.
Schlussfolgerung
TEC-Kühlung funktioniert bei 50 °C, aber nur, wenn Kühlkörper, Energiebudget und Prozessorthemikdesign zusammenarbeiten. Fordern Sie echte Testdaten an – nicht nur Datenblattversprechen. Für einen umfassenden Branchenüberblick über thermoelektrische Kühlung in Überwachungsanwendungen siehe das Whitepaper zur thermoelektrischen Kühlung für Outdoor-Elektronik 10.
