Wie synchronisiert die ANR-Funktion Videos nach einer 4G-Netzwerkwiederherstellung automatisch?

Ich habe zu viele Projekte scheitern sehen, weil ein einfaches Problem: fehlendes Video. Eine 4G-Kamera verliert für zwei Stunden das Signal, und wenn das Netzwerk wieder da ist, sind diese zwei Stunden einfach weg. Diese Lücke kann Ihren Kunden einen Auftrag kosten – oder schlimmer noch, eine Klage.

ANR (Automatic Network Replenishment) löst dieses Problem, indem es die lokale SD-Karte der Kamera als Sicherheitsnetz nutzt. Wenn die 4G-Verbindung abbricht, schreibt die PTZ das Video auf ihren internen Speicher. Sobald das Netzwerk wiederhergestellt ist, erkennt die Kamera automatisch die Lücke in der NVR-Zeitleiste und füllt die fehlenden Aufnahmen nach – ohne menschliches Eingreifen.

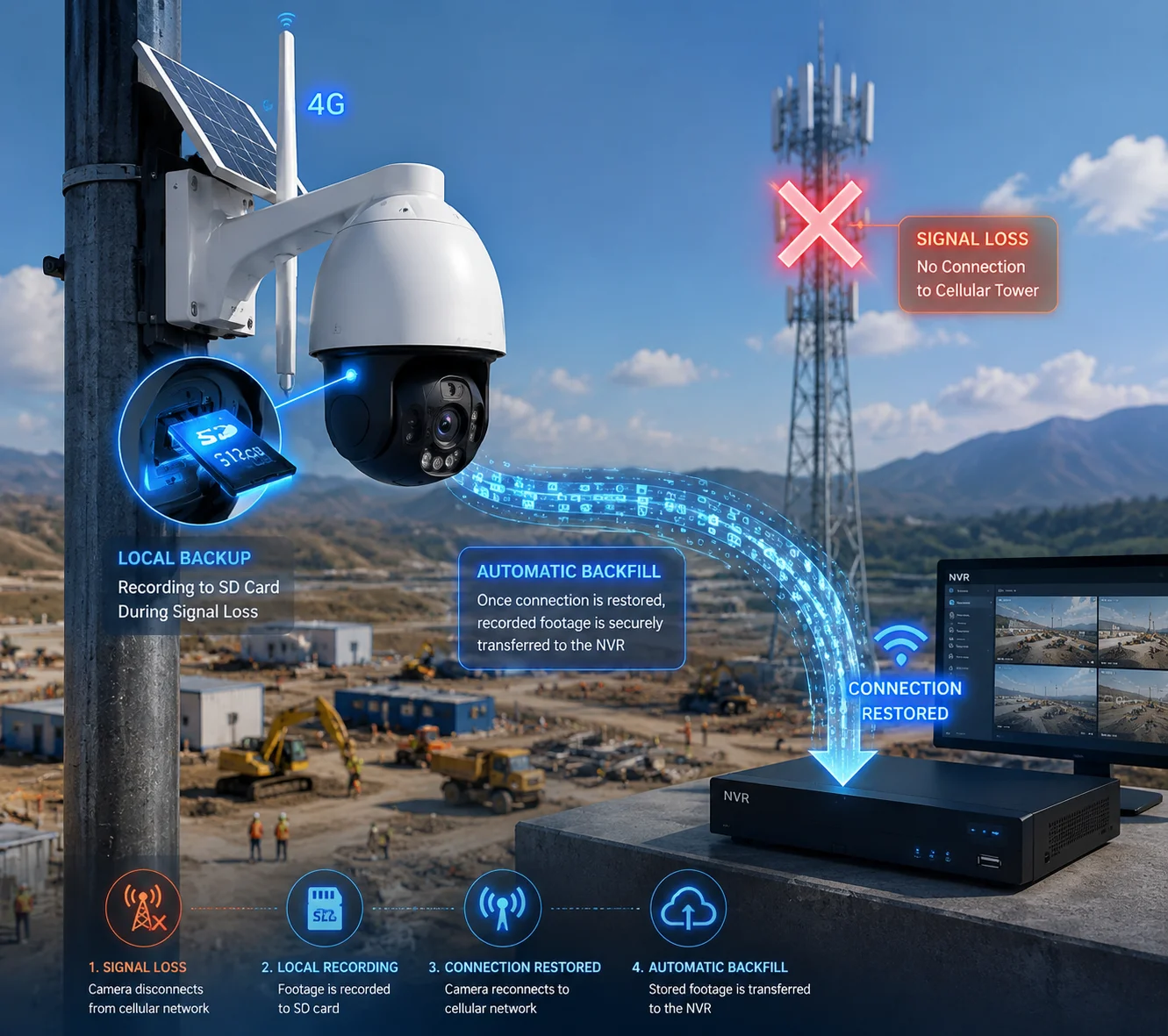

ANR automatische Netzwerkwiederherstellung 4G PTZ-Kamera Synchronisation

Im Folgenden werde ich die vier Fragen aufschlüsseln, die ich am häufigsten von Integratoren wie David höre, die 4G PTZ-Kameras an abgelegenen Standorten einsetzen. Jede Antwort geht über das Datenblatt hinaus und beleuchtet die tatsächliche technische Logik, die darüber entscheidet, ob ANR tatsächlich funktioniert – oder im Feld stillschweigend versagt.

Verwendet die Kamera eine “Prüfsumme”, um sicherzustellen, dass während der Lücke keine Daten verloren gehen?

Dies ist die erste Frage, die mir jeder ernsthafte Integrator stellt. Sie geben Tausende für eine Solar-PTZ-Anlage aus, das Netzwerk bricht für sechs Stunden zusammen, und jetzt brauchen Sie den Beweis, dass jedes einzelne Bild zurückgekommen ist. “Vertrauen Sie mir, es wurde synchronisiert” ist keine Antwort, die Sie einem Regierungskunden geben können.

Ja, der ANR-Prozess verwendet zeitstempelbasierte Verifizierung und Integritätsprüfungen auf Segmentebene, um zu bestätigen, dass keine Daten verloren gehen. Die PTZ und der NVR vergleichen ihre Zeitleisten, identifizieren die genaue Lücke, und dann überträgt die Kamera jedes Segment mit Metadaten, die der NVR validiert, bevor er es auf die Festplatte schreibt.

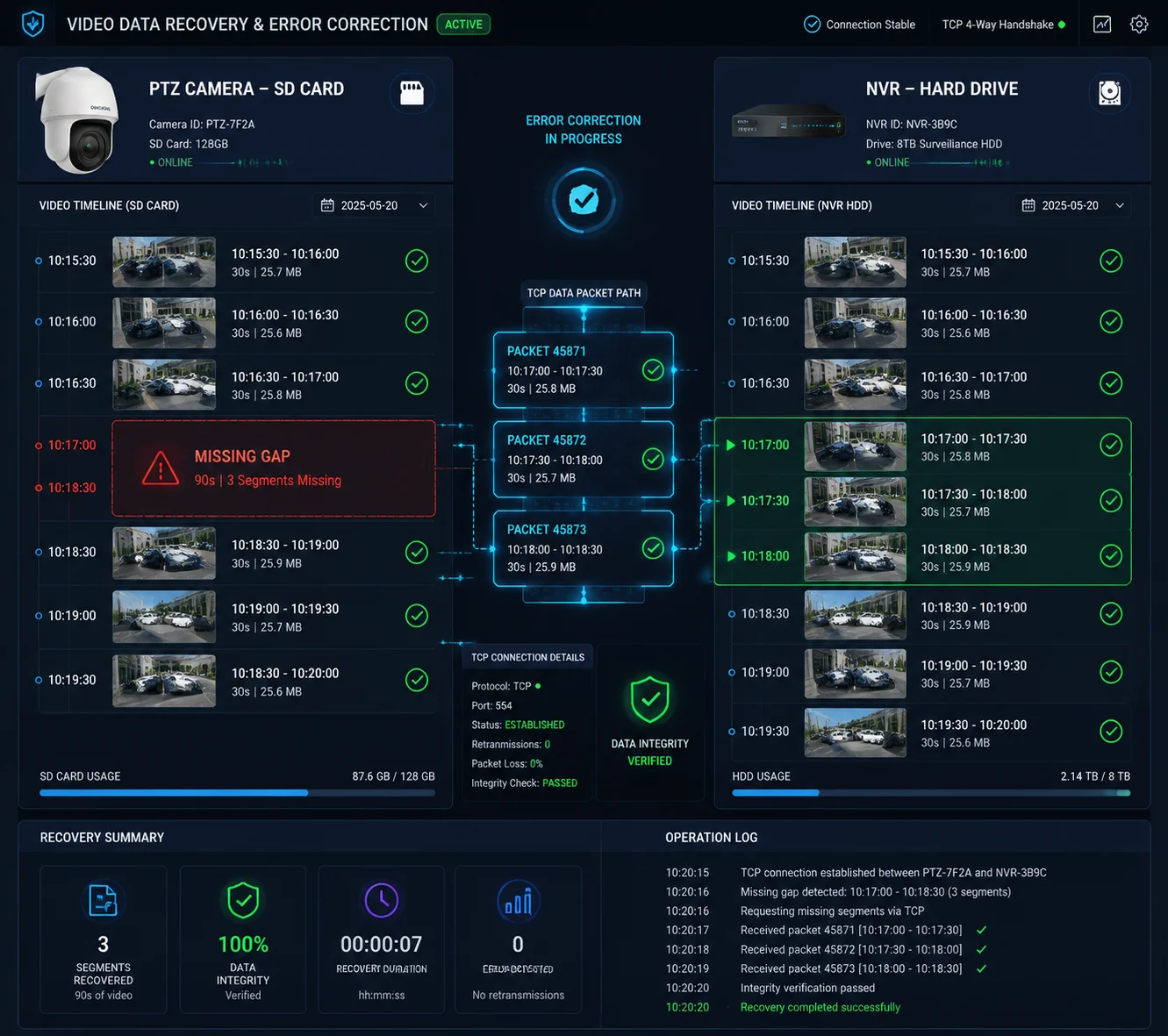

ANR Prüfsumme Zeitstempel Verifizierung PTZ NVR

Wie die Verifizierung tatsächlich funktioniert

Lassen Sie mich klarstellen: Die meisten Hersteller verwenden während der ANR-Synchronisation keine traditionelle dateiebene Prüfsumme wie MD5 oder SHA-256. Der Grund ist einfach: Die Berechnung eines vollständigen kryptografischen Hashs auf einem ressourcenbeschränkten PTZ-Prozessor würde die Synchronisation verlangsamen und die CPU-Temperatur in einem bereits heißen Außengehäuse erhöhen.

Stattdessen erfolgt die Integritätsprüfung auf der Segment- und Zeistempel-Ebene. Hier ist der Schritt-für-Schritt-Prozess:

1. Lückenerkennung. Wenn der NVR die Verbindung zur PTZ wiederherstellt, fragt er die Kamera nach einer Liste lokal gespeicherter Aufnahmesegmente ab. Jedes Segment enthält einen Start- und einen End-Zeitstempel.
2. Zeitleistenvergleich. Der NVR vergleicht diese Zeitstempel mit seiner eigenen Aufzeichnungszeitleiste. Er identifiziert das genaue Zeitfenster, in dem keine Aufnahmen vorhanden sind – zum Beispiel von 14:32:07 bis 16:58:43.
3. Segmentanforderung. Der NVR fordert jedes Segment, das in dieses Zeitfenster fällt, einzeln und in chronologischer Reihenfolge an.
4. Transportebenen-Integrität. Die Daten werden über TCP übertragen, das bereits einen eigenen Fehlererkennungsmechanismus enthält (TCP-Prüfsummen¹). Wenn ein Paket während der Übertragung beschädigt wird, sendet TCP es automatisch erneut. Dies ist nicht dasselbe wie eine dateiebene Prüfsumme, verhindert aber Bitfehler während der Übertragung.
5. Schreibbestätigung. Nachdem der NVR ein Segment erfolgreich auf seine Festplatte geschrieben hat, sendet er eine Bestätigung an die PTZ zurück. Erst dann markiert die PTZ dieses Segment auf der SD-Karte als “hochgeladen”.

Was kann immer noch schiefgehen

Fehlerpunkt	Ursache	Ergebnis
SD-Karten-Schreibfehler während eines Ausfalls	Minderwertige SD-Karte oder extreme Hitze	Beschädigte lokale Datei – ANR kann dieses Segment nicht wiederherstellen
Zeitverschiebung zwischen PTZ und NVR	Kein NTP-Server konfiguriert	Lückenerkennung schlägt fehl – NVR sucht nach dem falschen Zeitfenster
Segment teilweise geschrieben	Stromausfall während der Aufnahme (z. B. Solarbatterie stirbt nachts)	Unvollständige Datei – NVR überspringt oder lehnt dieses Segment möglicherweise ab

Meine Empfehlung

Die schwächste Stelle ist fast immer die SD-Karte. Ich sage jedem Kunden dasselbe: Verwenden Sie eine industrielle MicroSD-Karte mit hoher Lebensdauer, die für U3 oder V30² mindestens zertifiziert ist. Eine $5-Consumer-Karte aus einem Einzelhandelsgeschäft wird innerhalb von drei Monaten bei 24/7-Schreibzyklen in einer Wüsten- oder Baustellenumgebung ausfallen. Und wenn sie ausfällt, hat ANR nichts zu synchronisieren – weil die lokale Aufzeichnung von Anfang an nicht existierte.

Konfigurieren Sie außerdem immer NTP sowohl auf der PTZ als auch auf dem NVR. Zeitsynchronisation ist nicht optional. Sie ist die Grundlage, auf der die gesamte ANR-Lückenerkennungslogik funktioniert. Ohne sie schauen NVR und Kamera buchstäblich auf unterschiedliche Uhren, und die “Prüfsumme” – der Zeitstempelvergleich – wird bedeutungslos.

Priorisiert der ANR-Synchronisationsprozess das Echtzeit-Streaming oder den Hintergrund-Upload?

Ich habe beobachtet, wie Integratoren in Panik gerieten, als 15 Kameras nach einem Neustart des Mobilfunkmastes gleichzeitig wieder online gingen. Jede einzelne versucht, stundenlange zwischengespeicherte Videos gleichzeitig zu übertragen, und die Live-Feeds werden zu einer Diashow. Das ist ein Designproblem, kein Netzwerkproblem.

ANR ist darauf ausgelegt, Echtzeit-Live-Streaming gegenüber der Hintergrundsynchronisation zu priorisieren. Die Kamera stellt zuerst den Live-Videostream zum NVR wieder her und beginnt erst dann mit dem Hochladen von zwischengespeicherten Aufnahmen mit der verbleibenden Bandbreite. Dies stellt sicher, dass Bediener niemals ihre Live-Ansicht verlieren, nur weil das System alte Aufnahmen aufholt.

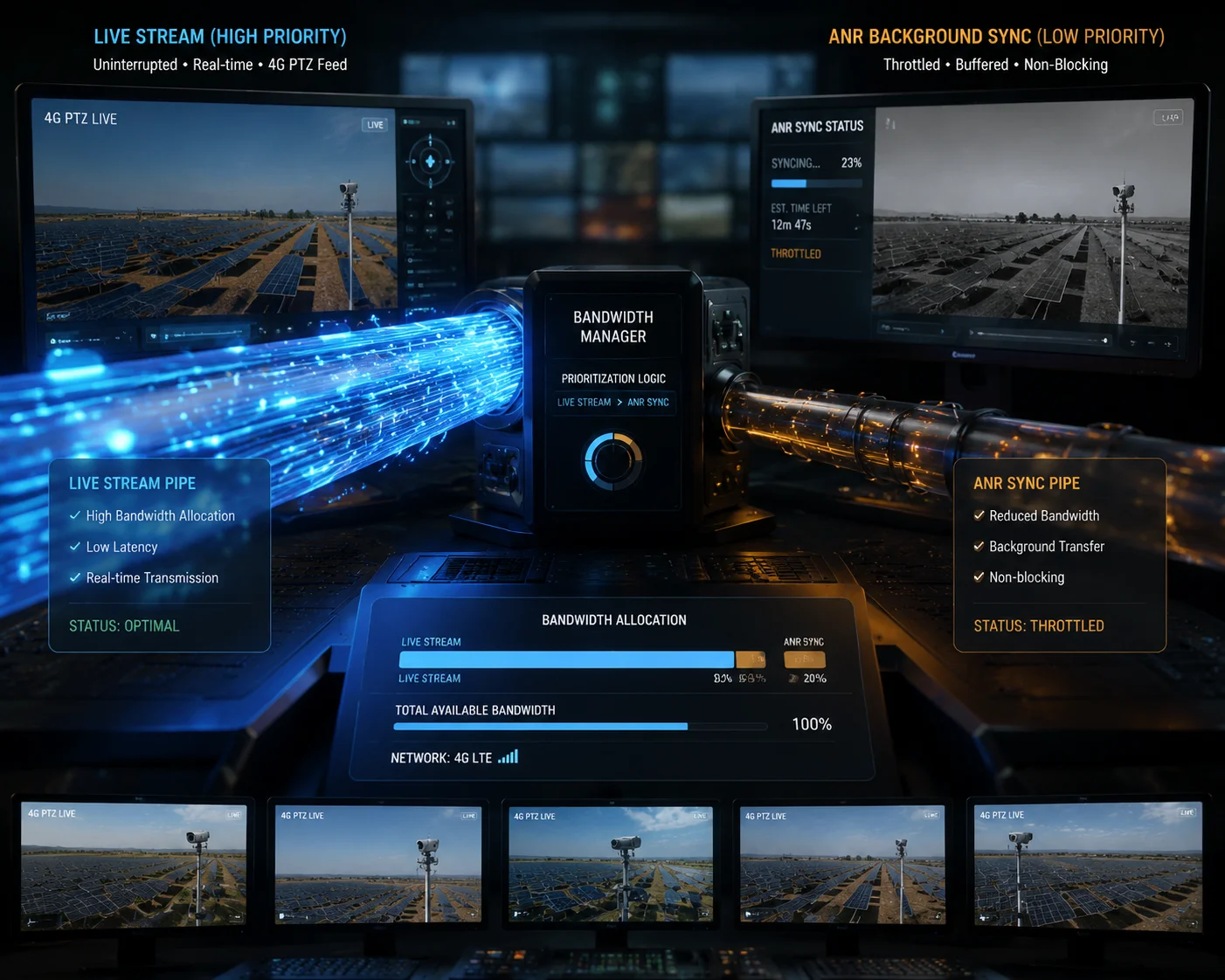

ANR-Bandbreitenpriorität Live-Stream vs. Hintergrundsynchronisation

So funktioniert die Bandbreitenzuweisung in der Praxis

Die ANR-Engine in der PTZ-Firmware folgt einer einfachen Regel: Live-Video ist König. Alles andere wartet. So wird die Bandbreite in einem typischen 4G-Szenario aufgeteilt:

Angenommen, Ihr 4G-Uplink liefert an einem guten Tag 4 Mbit/s. Ihre PTZ streamt H.265+³ mit 2 Mbit/s für den Hauptstream. Das lässt 2 Mbit/s Spielraum. Die ANR-Engine erkennt diesen Überschuss und beginnt, zwischengespeicherte Segmente mit einer gedrosselten Rate – normalerweise etwa 1 bis 1,5 Mbit/s – hochzuladen, um eine Sicherheitsmarge für Netzwerkschwankungen zu lassen.

Der Prioritätsstapel

Prioritätsstufe	Aufgabe	Bandbreitenzuweisung
1 (höchste)	Live-Hauptstream zum NVR	Erhält zuerst die volle erforderliche Bandbreite
2	Live-Substream (mobiler Vorab-Stream)	Zugewiesen, nachdem der Hauptstream stabil ist
3	ANR-Hintergrundsynchronisierung	Nutzt nur verbleibende überschüssige Bandbreite
4 (Niedrigste)	Firmware-Update / Konfigurationssynchronisierung	Vollständig während der ANR-Synchronisierung pausiert

Was passiert, wenn die Bandbreite knapp ist

Hier wird es interessant – und hier versagen billige Kameras. Wenn das 4G-Signal schwach ist und der gesamte Uplink auf beispielsweise 2,5 Mbit/s sinkt, wird eine gut konzipierte ANR-Engine Folgendes tun:

1. Halten Sie den Live-Stream in voller Qualität aufrecht (2 Mbit/s).
2. Reduzieren Sie die ANR-Upload-Geschwindigkeit auf 0,3–0,5 Mbit/s.
3. Wenn die Bandbreite unter den Bedarf des Live-Streams fällt, pausieren Sie ANR vollständig und widmen Sie alles dem Erhalt des Live-Feeds.

Eine schlecht konzipierte Kamera hingegen versucht, beide Streams mit voller Geschwindigkeit zu übertragen. Das Ergebnis: Paketverlust, Frame-Drops im Live-Feed und ein frustrierter Bediener, der denkt, die Kamera sei defekt.

Warum das für große Einsätze wichtig ist

Wenn Sie 50 oder 100 4G-PTZ-Kameras verwalten – was bei der Überwachung von Pipelines, Straßenbauprojekten oder großen Solaranlagenperimetern üblich ist –, benötigen Sie die NVR- oder VMS-Plattform, um die ANR über alle Kanäle hinweg zu koordinieren. Ohne Koordination beginnt jede Kamera gleichzeitig mit der Synchronisierung nach einer regionalen Netzwerkwiederherstellung, und die eingehende Bandbreite Ihres NVR wird überlastet.

Gute Plattformen ermöglichen es Ihnen, die Synchronisierung zu staffeln. Sie können Prioritätsstufen zuweisen: Kameras, die Tore abdecken, synchronisieren zuerst, Perimeterkameras synchronisieren als Zweites und Kameras mit geringem Risiko synchronisieren zuletzt. Einige Plattformen erlauben es Ihnen sogar, eine globale ANR-Bandbreitenobergrenze festzulegen – zum Beispiel “nie mehr als 20 Mbit/s insgesamt für ANR über alle Kanäle hinweg verwenden”.”

Bei Loyalty-Secu stellt unsere PTZ-Firmware diese Steuerelemente über die Webschnittstelle und über unsere private Protokoll-API bereit. Wenn Ihr VMS unterstützt ONVIF Profil G⁴, wird der grundlegende ANR-Handshake funktionieren. Aber für eine feingranulare Bandbreitenkontrolle empfehle ich immer, die Integration in Ihrem Labor zu testen, bevor Sie sie im Feld einsetzen.

Wie lange kann der interne Puffer Videos während eines längeren Mobilfunkausfalls speichern?

Das ist die Frage, die einen Stromausfall am Wochenende von einer echten Katastrophe unterscheidet. Ich hatte einen Kunden im Nahen Osten, dessen 4G-Turm während eines Sandsturms drei Tage lang ausfiel. Er rief mich an und fragte: “Han, sind meine Aufnahmen weg?” Die Antwort hing ganz von einer Sache ab – der Größe seiner SD-Karte.

Die Pufferdauer hängt von der SD-Kartenkapazität und der Bitrateneinstellung der Kamera ab. Eine industrielle 256-GB-MicroSD-Karte, die mit 4 Mbit/s (H.265+) aufzeichnet, kann etwa 4 bis 5 Tage kontinuierliches Video speichern. Eine 32-GB-Karte bei gleicher Bitrate füllt sich in etwa 14 bis 16 Stunden, danach werden ältere Aufnahmen in einer Schleife überschrieben.

SD-Karten-Pufferdauer 4G PTZ-Kamera ANR-Speicher

Die Mathematik hinter der Pufferdauer

Die Berechnung ist einfach, aber die meisten Leute machen sie falsch, weil sie vergessen, die Codec-Effizienz und den tatsächlichen Schreib-Overhead zu berücksichtigen. Hier ist eine vereinfachte Formel:

Pufferstunden = (Kartenkapazität in GB × 8 × 1000) ÷ (Bitrate in Mbps × 3600)

Lassen Sie mich die Zahlen für die gängigsten Konfigurationen durchrechnen:

SD-Kartengröße	Bitrate (H.265+)	Ungefähre Pufferdauer
32 GB	2 Mbps	~32 Stunden
32 GB	4 Mbit/s	~16 Stunden
64 GB	2 Mbps	~64 Stunden
64 GB	4 Mbit/s	~32 Stunden
128 GB	4 Mbit/s	~64 Stunden (~2,7 Tage)
256 GB	4 Mbit/s	~128 Stunden (~5,3 Tage)
256 GB	6 Mbit/s	~85 Stunden (~3,5 Tage)

Diese Zahlen gehen von kontinuierlicher Aufzeichnung aus. Wenn Sie nur Aufzeichnungen mit Bewegungserkennung verwenden, kann die tatsächliche Dauer je nach Aktivität der Szene zwei- bis fünfmal länger sein.

Das Problem der Schleifenüberschreibung

Die meisten PTZ-Kameras verwenden eine zirkuläre Aufzeichnungsstrategie⁵ auf der SD-Karte. Wenn die Karte voll ist, werden die ältesten Dateien gelöscht, um Platz für neue zu schaffen. Das ist in Ordnung für kurze Ausfälle – sagen wir, 30 Minuten bis ein paar Stunden. Aber bei längeren Ausfällen birgt dies ein ernstes Risiko:

Stellen Sie sich einen 72-stündigen Netzausfall mit einer 32-GB-Karte bei 4 Mbps vor. Die Karte füllt sich nach etwa 16 Stunden. Ab Stunde 17 zerstört jede neue Stunde der Aufzeichnung die älteste Stunde. Bis das Netzwerk in Stunde 72 wiederhergestellt ist, haben Sie nur die letzten 16 Stunden des Filmmaterials. Die ersten 56 Stunden sind für immer verloren.

So schützen Sie sich davor

Es gibt ein paar Strategien, die ich meinen Kunden empfehle:

1. Verwenden Sie die größte Karte, die die Kamera unterstützt. Unsere PTZ-Kameras unterstützen MicroSD-Karten mit bis zu 512 GB. Für jeden 4G-Standort, an dem Ausfälle von mehr als 24 Stunden möglich sind – ländliche Gebiete, Baustellen, Offshore-Plattformen – verwende ich immer eine 256-GB-Karte als Minimum.

2. Reduzieren Sie die Bitrate für die lokale Aufzeichnung. Einige Kameras ermöglichen die Konfiguration eines separaten Kodierungsprofils für die SD-Kartenaufzeichnung. Sie können die lokale Aufzeichnung auf 1–2 Mbps reduzieren, während der Netzwerkstream bei 4 Mbps bleibt. Dies verdoppelt oder verdreifacht Ihr Pufferfenster, ohne die Qualität der Live-Ansicht zu beeinträchtigen.

3. Verwenden Sie lokal ereignisbasierte Aufzeichnungen. Wenn der Standort wenig Aktivität aufweist (z. B. ein eingezäunter Solarpark bei Nacht), schalten Sie den lokalen Aufzeichnungsmodus auf reine Bewegungserkennung um. Die Karte hält dramatisch länger.

4. Überwachen Sie die SD-Kartenintegrität remote. Industrielle SD-Karten haben eine begrenzte Anzahl von Schreibzyklen. Unsere Kameras melden den Gesundheitszustand der SD-Karte (verbleibender Lebensdauerprozentsatz) über die Weboberfläche und SNMP-Traps⁶. Wenn die Karte unter 20 % Gesundheit fällt, ersetzen Sie sie proaktiv – warten Sie nicht, bis sie stillschweigend ausfällt.

Die Quintessenz: ANR kann nicht synchronisieren, was nie aufgezeichnet wurde. Die SD-Karte ist Ihre Versicherungspolice, und ihre Größe bestimmt direkt, wie lange diese Police Sie abdeckt.

Kann ich einen Zeitplan für die ANR-Synchronisation festlegen, um Spitzenlast-4G-Datengebühren zu vermeiden?

Datenkosten machen 4G-Projekte zunichte. Ich habe gesehen, wie Integratoren ein perfektes Solar-PTZ-System gebaut, es wunderschön bereitgestellt und dann eine monatliche Mobilfunkrechnung von 2.000 £ erhalten haben, weil ANR während der Spitzenzeiten Gigabytes an Videos synchronisierte. Die Hardware funktionierte einwandfrei. Der Business Case nicht.

Ja, viele NVR-Plattformen und fortschrittliche PTZ-Firmware ermöglichen es Ihnen, ANR-Synchronisierungsfenster zu planen. Sie können Hintergrund-Uploads auf Randzeiten beschränken – zum Beispiel von Mitternacht bis 6 Uhr morgens –, wenn 4G-Datentarife⁸ niedriger sind oder wenn Ihr Datentarif eine unbegrenzte Nutzung bietet. Dies gibt Ihnen die volle Kontrolle über die Mobilfunkkosten, ohne die Aufzeichnungsintegrität zu beeinträchtigen.

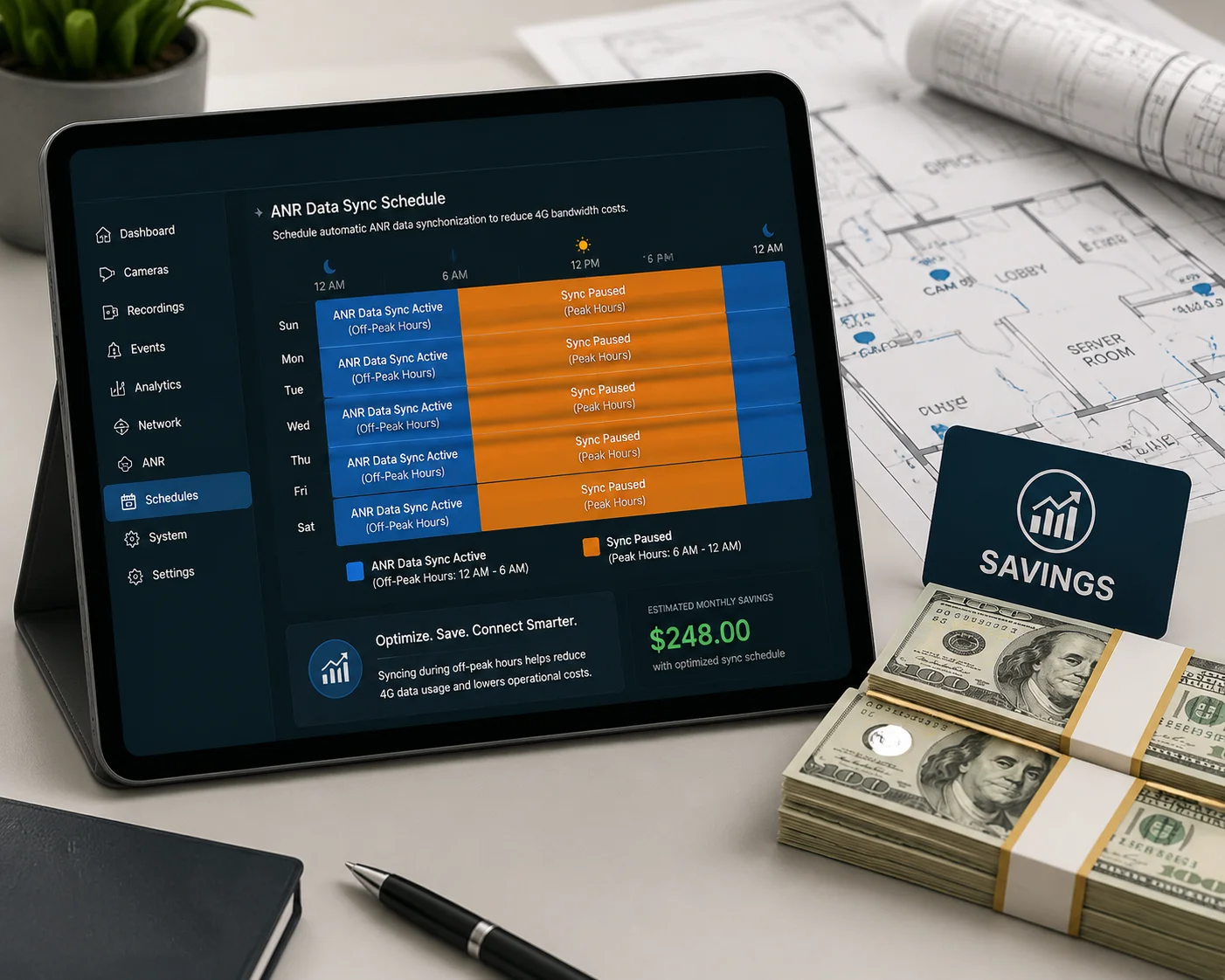

ANR-Synchronisierungsplan 4G-Datenkostenmanagement PTZ

Wo der Zeitplan konfiguriert wird

Der ANR-Synchronisierungsplan wird typischerweise auf der NVR- oder VMS-Plattformseite, festgelegt, nicht auf der Kamera selbst. Der Grund ist einfach: Der NVR ist das Gerät, das die “Pull”-Anfrage für fehlende Segmente initiiert. Er entscheidet, wann er die Kamera nach zwischengespeicherten Aufnahmen fragt.

So funktioniert die Konfiguration normalerweise:

Schritt 1: Definieren Sie das Synchronisierungsfenster. Auf der Speicher- oder ANR-Einstellungsseite des NVR legen Sie einen Zeitraum fest. Zum Beispiel: “ANR-Synchronisierung nur zwischen 00:00 und 06:00 Uhr zulassen.”

Schritt 2: Legen Sie Bandbreitenlimits innerhalb des Fensters fest. Auch während des erlaubten Fensters können Sie die Upload-Geschwindigkeit begrenzen. Zum Beispiel: “Maximale ANR-Upload-Rate: 2 Mbit/s pro Kanal.”

Schritt 3: Weisen Sie Kanalprioritäten zu. Wenn Sie 20 Kameras haben und nur 6 Stunden zum Synchronisieren, muss der NVR wissen, welche Kameras am wichtigsten sind. Sie weisen zu Prioritätsstufen⁷ — kritische Kameras synchronisieren zuerst, Kameras mit niedriger Priorität synchronisieren, wenn Zeit bleibt.

Schritt 4: Überlauf behandeln. Wenn sich das Synchronisationsfenster schließt, bevor alle Aufnahmen hochgeladen sind, bleiben die verbleibenden Segmente auf der SD-Karte und warten auf das nächste Fenster. Sie werden nicht gelöscht. Der NVR macht am nächsten Abend dort weiter, wo er aufgehört hat.

Der Kompromiss, den Sie verstehen müssen

Die Planung der ANR-Synchronisation führt zu einer Verzögerung. Wenn sich das Netzwerk um 14 Uhr erholt, Ihr Synchronisationsfenster aber erst um Mitternacht geöffnet wird, verbleiben diese zwischengespeicherten Aufnahmen 10 Stunden auf der SD-Karte, bevor sie mit dem Hochladen beginnen. Während dieser 10 Stunden:

• Die Aufnahmen existieren nur auf der SD-Karte – ein Single Point of Failure.
• Wenn die SD-Karte ausfällt oder die Kamera den Strom verliert, gehen diese Aufnahmen verloren.
• Wenn jemand dringend fehlende Aufnahmen überprüfen muss (z. B. ein Sicherheitsvorfall während des Ausfalls), kann er nicht über den NVR darauf zugreifen. Er müsste die SD-Karte physisch entnehmen oder die lokale Wiedergabefunktion der Kamera über deren Weboberfläche nutzen.

Ein praktischer Ansatz für kostenbewusste Projekte

Für Kunden, die Dutzende von 4G PTZ-Kameras an abgelegenen Standorten einsetzen – Ölfelder, landwirtschaftliche Flächen, Autobahnkorridore – empfehle ich normalerweise einen hybriden Ansatz:

• Sofortige Synchronisation für alarmgesteuerte Aufnahmen. Wenn die Kamera während des Ausfalls eine Bewegungserkennung oder einen Eindringalarm aufgezeichnet hat, synchronisieren Sie diesen Clip sofort, unabhängig vom Zeitplan. Diese Clips sind klein (normalerweise 30–60 Sekunden) und von hohem Wert.
• Geplante Synchronisation für kontinuierliche Aufnahmen. Stapelweise Synchronisation kontinuierlicher Aufnahmen während des Nebenzeitenfensters. Dies sind die Datenmengen, die Ihre Rechnung in die Höhe treiben.
• Benachrichtigungen über das monatliche Datenbudget. Einige VMS-Plattformen können den kumulativen Datenverbrauch pro SIM-Karte verfolgen und die ANR-Synchronisation pausieren, wenn das monatliche Budget überschritten wird. Dies verhindert böse Überraschungen bei der Rechnung.

Bei Loyalty-Secu arbeiten wir mit Integratoren zusammen, um den monatlichen Datenverbrauch für jeden Standort anhand des Aufnahme-Profils, der erwarteten Ausfallhäufigkeit und der ANR-Synchronisationseinstellungen vorab zu berechnen. So weiß David genau, wie seine Mobilfunkrechnung aussehen wird, bevor die erste Kamera aufgestellt wird – nicht danach.

Schlussfolgerung

ANR ist keine Magie. Es ist ein klar definierter Prozess: lokale SD-Kartenspeicherung während Ausfällen, automatische Lückenerkennung bei Wiederherstellung und Hintergrundsynchronisation mit Bandbreitenkontrolle. Sorgen Sie für die richtige SD-Karte, halten Sie Ihre Uhren synchron und konfigurieren Sie Ihren Synchronisationszeitplan – und Ihre 4G PTZ-Bereitstellung liefert die kontinuierliche, lückenlose Zeitachse, die Ihre Kunden erwarten.

---

1. Die integrierte Fehlererkennung von TCP stellt sicher, dass beschädigte Pakete während der Synchronisation erneut übertragen werden. ︎↩︎ 2. Geschwindigkeitsklassen für MicroSD-Karten, die garantierte Mindestschreibgeschwindigkeiten für die 24/7-Aufnahme gewährleisten. ︎↩︎ 3. Videokomprimierungsstandard, der die Bitrate bei gleichbleibender Qualität reduziert und die Pufferdauer verlängert. ︎↩︎ 4. Standard für Aufnahme und Speicherung, der einen grundlegenden ANR-Handshake zwischen Kamera und NVR ermöglicht. ︎↩︎ 5. Überschreibungsstrategie, die von Kameras verwendet wird, um begrenzten SD-Kartenspeicher während der kontinuierlichen Aufnahme zu verwalten. ︎↩︎ 6. Proaktive Überwachung des SD-Kartenstatus über SNMP-Benachrichtigungen verhindert stille Ausfälle. ︎↩︎ 7. Die Zuweisung einer höheren Priorität zu kritischen Kameras stellt sicher, dass wichtige Aufnahmen während begrenzter Zeitfenster zuerst synchronisiert werden. ︎↩︎ 8. Das Verständnis der Mobilfunkdatenkosten hilft bei der Planung der ANR-Synchronisation während der Nebenzeiten. ︎↩︎
