Warum sind Ultraschallmotoren (USM) für High-End-Projekte besser als Schrittmotoren?

Ich habe schon zu viele hochwertige PTZ-Projekte scheitern sehen - nicht wegen des Sensors oder des Objektivs, sondern wegen des Motors, der sich im Gehäuse versteckt.

Ultraschallmotoren (USM) sind Schrittmotoren in High-End-PTZ-Projekten überlegen, da sie ein sofortiges Drehmoment bei niedriger Drehzahl, einen nahezu geräuschlosen Betrieb, eine überragende Positioniergenauigkeit ohne Getriebespiel und eine zuverlässige Selbsthemmung bei Stromunterbrechung bieten - alles entscheidende Eigenschaften, die Schrittmotoren ohne komplexe Zusatzgeräte nicht bieten können.

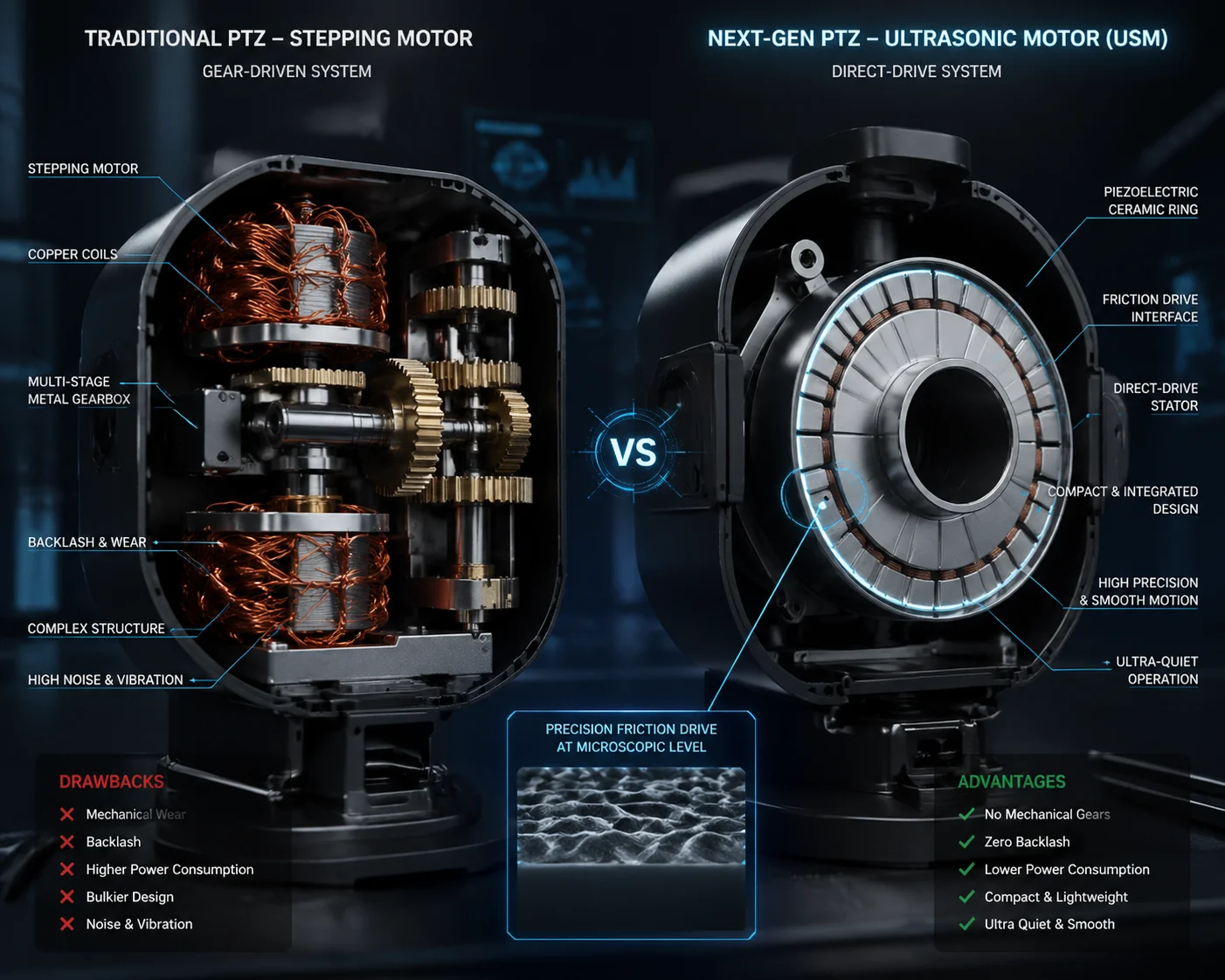

Vergleich Ultraschallmotor vs. Schrittmotor PTZ-Kamera

Im Folgenden erläutere ich vier Schlüsselbereiche, in denen USM Ihnen einen echten, messbaren Vorteil verschafft. Wenn Sie Motoren für ein Grenzüberwachungssystem, ein Broadcast-PTZ oder ein anderes Projekt spezifizieren, bei dem Versagen keine Option ist, lesen Sie weiter.

Bietet ein USM-Laufwerk schnellere und leisere Schwenks für eine diskrete Überwachung?

Ich habe einmal eine staatliche Ausschreibung verloren, weil der Kunde den PTZ-Motor während einer Live-Demonstration brummen hörte. An diesem Tag habe ich eine harte Lektion über Motorengeräusche gelernt.

Ja. Ein USM-Antrieb schwenkt schneller und leiser, weil er mit Ultraschallfrequenzen oberhalb von 20 kHz arbeitet - völlig außerhalb des menschlichen Hörbereichs - und er erreicht seine volle Geschwindigkeit fast sofort, ohne die Hochlaufverzögerung, die Schrittmotoren benötigen.

Geräuschloser USM-Schwenk für diskrete PTZ-Überwachungskamera

Warum Schrittmotoren Lärm machen

Ein Schrittmotor funktioniert, indem er elektrische Impulse an elektromagnetische Spulen sendet. Jeder Impuls bewegt den Rotor um einen festen Winkel - normalerweise 1,8 Grad. Diese “schrittweise” Bewegung erzeugt zwei Arten von Geräuschen:

• Elektromagnetisches Pulsrauschen: Die Spulen vibrieren mit hörbaren Frequenzen. Sie hören ein charakteristisches “Wimmern” oder “Summen”.”
• Geräusch im Zahneingriff: Da Schrittmotoren oft ein Getriebe benötigen, um das Drehmoment zu erhöhen, verursachen die gegeneinander klappenden Zahnräder ein zusätzliches Geräusch.

In einer ruhigen Hotellobby, einem Museumssaal oder einem Gerichtssaal ist dieses Geräusch nicht akzeptabel. Selbst in Außenbereichen, wenn Ihre PTZ über ein integriertes Mikrofon für die Audioaufzeichnung verfügt, dringen die Motorgeräusche in die Tonspur ein.

Wie USM das Problem beseitigt

Eine Ultraschallmotor ¹ verwendet ein piezoelektrisches Keramikelement, das bei Frequenzen über 20 kHz schwingt. Diese Schwingung erzeugt eine Wanderwelle auf einem Metallstator. Der Rotor drückt gegen den Stator und bewegt sich durch Reibung.

Denn die Antriebsfrequenz ist Ultraschall, man kann es einfach nicht hören. Es gibt keine Zahnräder, die ineinandergreifen. Es gibt kein elektromagnetisches Brummen. Das Ergebnis ist eine PTZ-Kamera, die sich völlig geräuschlos bewegt.

Geschwindigkeitsvergleich: Ramp-Up vs. Sofort

Schrittmotoren brauchen Zeit, um zu beschleunigen. Sie beginnen langsam, beschleunigen und verlangsamen dann wieder, bevor sie anhalten. Dies nennt man ein trapezförmiges Geschwindigkeitsprofil. Während dieser Hochlaufphase verlieren Sie wertvolle Millisekunden.

USM-Motoren erreichen ihre Höchstgeschwindigkeit fast sofort. Sie stoppen auch sofort. Es gibt kein Nachlaufen, kein Überschwingen. Für einen Überwachungsoperator, der einen Verdächtigen über einen Parkplatz verfolgt, bedeutet dies, dass die Kamera mit dem Ziel Schritt hält - Bild für Bild, ohne Unschärfe.

Leistungsmetrik	Schrittmotor	Ultraschallmotor (USM)
Anlaufzeit	Erfordert Beschleunigungsrampe	Fast sofort
Geräuschpegel	Hörbares Summen + Getriebegeräusch	Geräuschlos (>20 kHz)
Anforderung an das Getriebe	Benötigt normalerweise ein Getriebe	Direktantrieb, keine Gänge
Überschwingen beim Anhalten	Gemeinsam ohne Tuning	Praktisch null

Auswirkungen auf die reale Welt

Denken Sie an ein Kasino. Dutzende von PTZ-Kameras verfolgen Spieler und Händler. Wenn jede Kamera bei jeder Bewegung surrt, wirkt die Umgebung aufdringlich. Mit USM bewegen sich die Kameras wie Geister - schnell, leise, unsichtbar. Das ist der Standard, den High-End-Projekte erfordern.

Wie verbessert das Drehmoment eines Ultraschallmotors die Reaktionszeit beim AI-Tracking?

Ich habe AI-Autotracking-Module in Kombination mit beiden Motortypen getestet. Der Unterschied in der Reaktionszeit ist nicht subtil - er ist beim ersten Test offensichtlich.

USM erzeugt ein hohes Drehmoment bei niedriger Geschwindigkeit ohne Getriebe, sodass der Motor fast ohne mechanische Verzögerung auf AI-Tracking-Befehle reagiert. Das bedeutet, dass die PTZ sofort die Richtung ändern und beschleunigen kann, sodass sich schnell bewegende Ziele im Bild zentriert bleiben.

Ultraschallmotor mit hohem Drehmoment AI-Tracking PTZ-Kamera

Das Drehmomentproblem bei Schrittmotoren

KI-Tracking funktioniert so: Der Algorithmus erkennt eine Person oder ein Fahrzeug, berechnet die Richtung und die Geschwindigkeit und sendet dann Bewegungsbefehle an den Motor. Dies geschieht viele Male pro Sekunde.

Ein Schrittmotor hat eine Drehmomentkurve, die mit zunehmender Geschwindigkeit abfällt. Bei sehr niedrigen Geschwindigkeiten hat er ein ordentliches Drehmoment. Aber wenn die KI einen plötzlichen Geschwindigkeitsschub braucht - z. B. wenn ein Auto mit 60 km/h in den Rahmen einfährt - hat der Motor Schwierigkeiten. Er braucht ein Getriebe, um das Drehmoment zu vervielfachen, und dieses Getriebe führt ein:

• Backlash: Die winzige Lücke zwischen den Zahnrädern verursacht jedes Mal eine kleine Verzögerung, wenn der Motor die Richtung wechselt.
• Trägheit: Die Zahnräder erhöhen die Rotationsmasse. Mehr Masse bedeutet eine langsamere Beschleunigung.
• Rückstand: Bis der Motor die erforderliche Geschwindigkeit erreicht, hat das Ziel möglicherweise bereits den Rahmen verlassen.

Warum USM das Problem löst

Ein Ultraschallmotor erzeugt sein höchstes Drehmoment bei niedriger Geschwindigkeit - genau dort, wo sich PTZ-Kameras die meiste Zeit aufhalten. Er benötigt kein Getriebe. Der Rotor ist direkt mit der Last verbunden. Das bedeutet:

• Keine Gegenreaktion. Wenn die KI “nach links” sagt, geht die Kamera sofort nach links. Keine verlorene Bewegung.
• Geringe Trägheit. Ohne schwere Zahnräder sind die beweglichen Teile leichter. Leichtere Teile beschleunigen schneller.
• Sofortiger Richtungswechsel. Der reibungsbasierte Antrieb kann ohne die “tote Zone”, die bei Zahnrädern entsteht, rückwärts fahren.

Was dies für Ihr Projekt bedeutet

Wenn Sie ein Perimeterschutzsystem mit radarverbundenen PTZ-Kameras aufbauen, sendet das Radar Koordinaten an die Kamera. Die Kamera muss innerhalb von Millisekunden auf diesen exakten Winkel schwenken. Bei einem Schrittmotor und einem Getriebe kann es allein aufgrund von Spiel und Trägheit zu einer Verzögerung von 50-100 ms kommen. Mit USM sinkt diese Verzögerung auf nahezu Null.

Bei KI-gesteuerten PTZ-Kameras, die Drohnen verfolgen, die ihre Richtung in Sekundenbruchteilen ändern können, ist dieser Unterschied in der Reaktionszeit der Unterschied zwischen einem brauchbaren und einem unbrauchbaren System.

Fahren mit schwerem, hochwertigem Glas

Hochwertige PTZ-Kameras verwenden oft große, schwere Objektivgruppen. Ein Objektiv mit 40fachem optischem Zoom und Glaselementen, das für einen 1/1,2″-Sensor ausgelegt ist, ist deutlich schwerer als ein preiswertes Objektiv. Schrittmotoren können unter dieser Last zum Stillstand kommen oder langsamer werden. Der USM bewältigt dies mit Leichtigkeit, da sein natürlicher Betriebsbereich ein hohes Drehmoment bei niedriger Geschwindigkeit ist. Keine Belastung. Kein Abwürgen. Keine Kompromisse bei der Bildqualität.

Ist die Positionierungsgenauigkeit einer USM-Kamera für Preset-Anrufe über große Entfernungen besser?

Ich hatte schon Kunden, die mich frustriert anriefen, weil ihre PTZ-Kameras nach ein paar Monaten “drifteten”. Die voreingestellten Positionen verschoben sich nur um den Bruchteil eines Grades - aber bei 40-fachem Zoom bedeutete dieser Bruchteil, dass das Ziel komplett aus dem Bild verschwand.

Ja. USM-Kameras bieten eine überragende Positioniergenauigkeit, da sie einen direkten Reibungsantrieb ohne Getriebespiel verwenden. Dadurch wird eine Wiederholgenauigkeit erreicht, die Schrittmotoren mit Getrieben einfach nicht bieten können - besonders wichtig beim Aufrufen von Voreinstellungen bei hohen Zoomstufen.

USM PTZ-Kamera voreingestellte Positionierungsgenauigkeit mit großer Reichweite

Warum die voreingestellte Genauigkeit wichtiger ist, als Sie denken

Ein typisches High-End-PTZ-Projekt kann 200 oder mehr voreingestellte Positionen haben. Jede Voreinstellung speichert einen bestimmten Schwenk- und Neigungswinkel sowie eine Zoomstufe. Die Kamera durchläuft diese Voreinstellungen im Patrouillenmodus Hunderte Male pro Tag.

Jedes Mal, wenn die Kamera zu einer Voreinstellung zurückkehrt, muss sie genau an der gleichen Position landen. Wenn sie auch nur um 0,01 Grad abweicht, geschieht Folgendes bei verschiedenen Zoomstufen:

Zoomstufe	0,01° Fehler bei Zielentfernung	Sichtbare Verschiebung auf dem Bildschirm
10fach-Zoom	~0,17 m bei 1 km	Geringfügig, oft akzeptabel
30X-Zoom	~0,17 m bei 1 km	Wahrnehmbar, Ziel teilweise außerhalb des Rahmens
40facher Zoom	~0,17 m bei 1 km	Schwerwiegend, Ziel kann vollständig verloren gehen

Bei 40fachem Zoom ist das Sichtfeld so eng, dass selbst winzige Positionierungsfehler kritisch werden. Die Kamera könnte eine Mauer statt eines Tores zeigen. Ein Nummernschild anstelle eines Gesichts. Oder überhaupt nichts Nützliches.

Wie das Getriebespiel die Genauigkeit zerstört

Schrittmotoren sind auf Getriebe angewiesen, um ihre Hochgeschwindigkeitsleistung mit geringem Drehmoment in die Bewegung mit geringer Geschwindigkeit und hohem Drehmoment umzuwandeln, die PTZ-Kameras benötigen. Jedes Zahnradpaar hat eine kleine Lücke - genannt Rückwirkung ². Diese Lücke bedeutet, dass sich die Abtriebswelle nicht sofort bewegt, wenn der Motor die Richtung wechselt. Sie wartet, bis die Verzahnung wieder ineinander greift.

Dieses Spiel beträgt typischerweise 0,1° bis 0,5° in Verbrauchergetrieben. Auch bei Präzisionsgetrieben ist ein gewisses Spiel vorhanden. Im Laufe der Zeit, wenn die Zahnräder verschleißen, nimmt das Spiel zu. Ihre voreingestellte Genauigkeit verschlechtert sich von Monat zu Monat.

USM: Direktantrieb, spielfrei

Ein Ultraschallmotor treibt die Last durch direkten Reibungskontakt an. Zwischen dem Motor und der Drehachse der Kamera befindet sich kein Getriebe. Das bedeutet:

• Keine Gegenreaktion. Der Motor bewegt sich, die Kamera bewegt sich. Keine Lücke. Keine Verzögerung.
• Hohe Wiederholbarkeit. USM-Plattformen in Laborumgebungen erreichen eine Wiederholgenauigkeit im Nanometerbereich. Bei einer PTZ-Kamera bedeutet dies eine Wiederholgenauigkeit von weniger als einer Bogensekunde - weit über das hinaus, was ein Schrittmotor mit Getriebe erreichen kann.
• Keine Verschlechterung im Laufe der Zeit. Da es keine Zahnräder gibt, die sich abnutzen, bleibt die Positioniergenauigkeit über die gesamte Lebensdauer des Motors konstant.

Manuelle Vollzeitüberbrückung (FTM)

Hochwertige USM-Modelle unterstützen auch die manuelle Schärfeüberbrückung in Vollzeit. Das bedeutet, dass der Bediener die Kameraposition oder den Fokus jederzeit manuell einstellen kann - sogar bei laufendem Auto-Tracking-System - ohne den Motor zu beschädigen. Bei einem Schrittmotor mit Getriebe kann die Welle gegen das Zahnradgetriebe gedrückt werden, wodurch Zähne abgeschliffen oder der Encoder beschädigt werden kann. Der auf Reibung basierende Antrieb von USM rutscht bei manueller Krafteinwirkung einfach durch und schützt sowohl den Motor als auch die Einstellungen des Bedieners.

Dies ist besonders nützlich, wenn das AI-Tracking einen Fehler macht. Der Bediener übernimmt die Kontrolle, nimmt eine Feineinstellung vor und das System fährt fort. Kein Neustart. Keine Neukalibrierung. Keine Ausfallzeit.

Hat eine USM-gesteuerte PTZ eine längere mechanische Lebensdauer im 24/7-Patrouillenmodus?

Ich habe im Laufe der Jahre Hunderte von Schrittmotoren in PTZ-Kameras ersetzt. Die Zahnräder nutzen sich ab. Die Lager machen Geräusche. Die gesamte Baugruppe beginnt sich “locker” anzufühlen. Im 24/7-Patrouillenbetrieb geschieht dies schneller, als die meisten Leute erwarten.

Ja. USM-gesteuerte PTZ-Kameras halten im 24/7-Betrieb deutlich länger, da sie weniger mechanische Verschleißpunkte haben - keine Zahnräder, keine Bürsten, keine Kommutatoren - und ihre reibungsbasierte Selbstverriegelung die Belastung des Antriebssystems reduziert, wenn die Kamera eine Position hält.

USM-PTZ-Kamera mit langer Lebensdauer im 24/7-Patrouillenmodus

Das Verschleißproblem im 24/7-Betrieb

Eine PTZ-Kamera im Patrouillenmodus kann alle 60 Sekunden einen vollen 360°-Schwenkzyklus ausführen. Das sind 1.440 Zyklen pro Tag. In einem Jahr sind das 525.600 Zyklen. Bei einer typischen 5-jährigen Projektlebensdauer sind das über 2,6 Millionen Zyklen.

Bei einem Schrittmotor mit Getriebe bedeutet jeder Zyklus:

• Tausende von Zahneingriffen
• Wiederholtes Beschleunigen und Abbremsen belastet die Lager
• Elektrische Impulsheizung in den Spulen
• Vibrationsbedingtes Lösen von mechanischen Verbindungselementen

Nach 1-2 Jahren Dauerbetrieb habe ich beobachtet, dass die Getriebe ein hörbares Klappern entwickeln. Das Getriebespiel nimmt zu. Die voreingestellte Genauigkeit sinkt. Der Kunde fordert einen Austausch. Und wenn die Kamera auf einem 15-Meter-Mast in einem abgelegenen Gebiet montiert ist, übersteigen die Kosten für die Entsendung eines Technikers mit einer Hebebühne bei weitem die Kosten für die Kamera selbst.

Wie USM den Verschleiß reduziert

Ein Ultraschallmotor hat einen wesentlich einfacheren mechanischen Aufbau:

• Keine Gänge. Die größte Verschleißquelle wird vollständig beseitigt.
• Keine Bürsten oder Kommutatoren. Im Gegensatz zu Gleichstrommotoren gibt es keine elektrischen Schleifkontakte, die erodieren könnten.
• Die Reibungsfläche ist konstruiert. Die Kontaktfläche zwischen Stator und Rotor besteht aus speziell entwickelten Materialien (häufig Aluminiumoxid oder andere Keramiken), die über Millionen von Zyklen hinweg verschleißfest sind.

Das Ergebnis ist ein Motor, der seine Leistungsmerkmale - Drehmoment, Geschwindigkeit, Genauigkeit, Geräuschpegel - weitaus länger beibehält als ein Getriebeschrittmotor.

Selbstverriegelung: Schutz des Systems im Ruhezustand

Ein Detail, das von vielen Ingenieuren übersehen wird: Im Patrouillenmodus verbringt die Kamera einen erheblichen Teil der Zeit einen Posten innehabend - Verweilen Sie 5, 10 oder 30 Sekunden bei einer Voreinstellung, bevor Sie zur nächsten wechseln.

Während dieser Verweilzeit muss ein Schrittmotor seine Spulen unter Spannung halten, um die Position zu halten. Dies verbraucht Strom und erzeugt Wärme. Mit der Zeit verschlechtert diese ständige Erwärmung die Isolierung der Spulen und verkürzt die Lebensdauer des Motors.

Ein USM-Motor hingegen hat natürliche Selbsthemmung durch Reibung. Wenn Sie den Strom abschalten, bleibt der Rotor genau dort, wo er ist. Es wird kein Strom benötigt. Es wird keine Wärme erzeugt. Der Motor ruht während der Verweilzeit vollständig, was seine Lebensdauer verlängert.

Windlast und Vibrationsfestigkeit

Bei Installationen im Freien - Autobahnmasten, Küstentürme, Grenzposten - ist der Wind ein ständiger Feind. Eine starke Windböe kann gegen das Kameragehäuse drücken und versuchen, es zu drehen.

Bei einem Getriebeschrittmotor drückt die Windkraft gegen das Getriebe. Das Getriebespiel lässt eine winzige Bewegung zu. Bei Millionen von windbedingten Mikrobewegungen verschleißen die Zahnräder ungleichmäßig. Dies wird als “Fretting-Verschleiß” bezeichnet und ist ein stiller Killer für PTZ-Kameras im Außenbereich.

Bei USM hält die Reibungsselbsthemmung die Kamera fest in Position. Der Wind drückt, aber nichts bewegt sich. Keine Reibung. Keine Abnutzung. Kein Abdriften.

Faktor Lebenserwartung	Schrittmotor + Getriebe	Ultraschallmotor (USM)
Getriebeverschleiß	Primärer Ausfallmodus	Keine Gänge - nicht anwendbar
Leistung während der Verweildauer	Spulen erregt, erzeugt Wärme	Kraftlos, Reibungsselbsthemmung
Windwiderstand	Spiel erlaubt Mikrobewegungen	Reibschluss hält fest
Typisches Wartungsintervall	1-2 Jahre im 24/7-Betrieb	3-5+ Jahre im 24/7-Betrieb
Auswirkungen auf die Wiederbeschaffungskosten	Hoch (insbesondere abgelegene Standorte)	Niedrig (längere Intervalle)

Schlussfolgerung

Für High-End-PTZ-Projekte, bei denen es auf Geschwindigkeit, Geräuschlosigkeit, Genauigkeit und Lebensdauer ankommt, ist USM kein Luxus - es ist die richtige technische Wahl.

---

1. Funktionsprinzipien von Ultraschallmotoren und piezoelektrische Antriebe. ︎ 2. Auswirkungen des Getriebespiels auf die Positioniergenauigkeit von PTZ-Systemen. ︎ 3. Piezoelektrische keramische Schwingungsformen für Ultraschallmotoren. ︎ 4. Trapezförmiges Geschwindigkeitsprofil gegenüber Sofortstart für PTZ-Motoren. ︎ 5. KI-Autotracking-Latenzzeit aus motorischer Reaktionszeit. ︎ 6. Vergleich der Radar-zu-PTZ-Schwenklatenz USM vs. Stepper. ︎ 7. Wiederholbarkeit im Bereich von weniger als einer Bogensekunde bei PTZ-Positionierungssystemen. ︎ 8. Mechanismus zur manuellen Übersteuerung von Ultraschallmotoren in Vollzeit. ︎ 9. Fretting-Verschleiß in Getrieben bei windinduzierten Vibrationen. ︎ 10. Haltbarkeit von keramischen Reibflächen in USM-Anwendungen. ︎
