Was ist der Messstandard für den 40fachen realen Brennweitenbereich?

Ich habe zu viele Integratoren gesehen, die sich an einem 40X“-Label verbrannt haben, das schwache Optiken hinter einer großen Zahl verbirgt. Wer nur nach den Spezifikationen kauft, riskiert fehlgeschlagene Inspektionen vor Ort und kostspielige Nacharbeiten.

Der Industriestandard für die Messung des 40fachen Brennweitenbereichs ist einfach: Dividieren Sie die maximale Brennweite durch die minimale Brennweite. Wenn das Ergebnis gleich 40 ist, gilt das Objektiv als 40fach. Ein Beispiel: 5,6 mm zu 224 mm ergibt 224 ÷ 5,6 = 40. Dieses Brennweitenverhältnis - und nicht die Vergrößerung relativ zum menschlichen Auge - ist die universelle Definition.

40X PTZ-Kamera echte Brennweitenmessung Standard

Im Folgenden möchte ich die vier Fragen aufschlüsseln, die ich am häufigsten von Integratoren und Projektmanagern höre, wenn sie 40X-PTZ-Module bewerten. Jede Antwort enthält reale Zahlen, Industriestandards und die Verifizierungsmethoden, die ich in unserem eigenen Werk in Shenzhen anwende.

Wie kann ich überprüfen, ob die Brennweite wirklich wie angegeben 4,8 mm bis 192 mm beträgt?

Diese Frage wird mir mindestens einmal pro Woche gestellt. Auf einem Datenblatt steht “4,8-192 mm”, aber woher wissen Sie, dass diese Zahlen stimmen, bevor Sie eine Bestellung von 500 Stück aufgeben?

Um die angegebene Brennweite zu überprüfen, fordern Sie den optischen Prüfbericht des Objektivmoduls an, in dem die gemessene Brennweite am Weitwinkel- und am Teleende angegeben ist. Teilen Sie dann den Telewert durch den Weitwinkelwert. Das Ergebnis sollte ungefähr 40 betragen. Sie können auch einen Feldtest durchführen, indem Sie das horizontale Sichtfeld an beiden Zoom-Enden messen.

Überprüfung der PTZ-Kamera mit 40fachem Brennweitenbereich mit Prüfbericht

Warum Datenblätter allein nicht ausreichen

Ein Datenblatt ist ein Marketingdokument. Es sagt Ihnen, was die Fabrik will Sie zu glauben. In meiner langjährigen Zusammenarbeit mit Objektivherstellern habe ich gesehen, dass in Datenblättern “4,8-192 mm” angegeben war, obwohl das tatsächliche Teleobjektiv nur 185 mm erreicht. Dieser Abstand von 7 mm klingt gering. Aber er verändert die Pixeldichte bei 400 Metern. Und sie kann den Unterschied zwischen dem Lesen eines Nummernschildes und dem Sehen eines Flecks ausmachen.

Schritt-für-Schritt-Überprüfungsmethode

So prüfe ich die Brennweite in unserer Loyalty-Secu-Anlage, bevor wir eine 40X-PTZ-Einheit ausliefern:

1. Fordern Sie das optische Kalibrierungszertifikat an. Jeder seriöse Objektivhersteller - Tamron, Sunny Optical - oder unser hauseigener Modulpartner - erstellt während der Qualitätskontrolle einen Prüfbericht. Dieser Bericht listet die gemessene Brennweite am Weitwinkel- und Teleende für jede Produktionscharge auf.
2. Überprüfen Sie das horizontale Sichtfeld (HFOV). Brennweite und Sensorgröße bestimmen zusammen das HFOV. Wenn der Sensor 1/2,8″ groß ist und das Datenblatt 4,8 mm Breite angibt, sollte der HFOV etwa 62° betragen. Wenn der gemessene HFOV nur 55° beträgt, ist die tatsächliche Weitwinkelbrennweite länger als angegeben.
3. Führen Sie einen einfachen Ratio-Test vor Ort durch. Platzieren Sie ein Ziel mit bekannter Breite (z. B. ein 1-Meter-Lineal) in einer festen Entfernung. Zoomen Sie auf volle Breite. Messen Sie, wie viele Pixel das Lineal ausfüllt. Dann zoomen Sie auf volles Tele und messen erneut. Das Verhältnis von Tele-Pixeln zu Wide-Pixeln sollte etwa 40 betragen.

Wie die Zahlen in der Praxis aussehen

Beanspruchte Spezifikation	Weitwinkel-Brennweite	Tele-End-Brennweite	Tatsächliches Verhältnis	Urteil
40X (4,8-192mm)	4,8 mm	192mm	40.0	✅ Entspricht der Forderung
40X (5,6-224mm)	5,6 mm	224mm	40.0	✅ Entspricht der Forderung
40X (4,8-192mm)	5,0 mm	185mm	37.0	❌ Nur 37X real
40X (5,6-224mm)	5,8 mm	210mm	36.2	❌ Nur 36X real

Die unteren beiden Zeilen kommen häufiger vor, als man denkt, insbesondere bei White-Label-Modulen von unbekannten Objektivherstellern. Ich sage meinen Kunden immer: Wenn der Lieferant sich weigert, den Kalibrierungsbericht weiterzugeben, sollten Sie die Finger davon lassen.

Zu erwartende Fertigungstoleranz

Selbst Hersteller von Spitzenobjektiven lassen bei der Brennweite eine Toleranz von etwa ±3% bis ±5% zu. Ein “224 mm”-Objektiv könnte also tatsächlich 218 mm messen. Das liegt im normalen Bereich. Aber wenn das Teleende 200 mm oder weniger misst, verdient das Produkt nicht die Bezeichnung “40X”.

Basiert der 40fache“ Zoom auf dem optischen Objektiv oder auf einer Kombination mit dem digitalen Zoom?

Dies ist eine Überraschung für neue Käufer. Ich hatte einmal einen Kunden in Texas, der 200 PTZ-Kameras mit der Aufschrift “40facher Zoom” kaufte. Er nahm an, es handele sich um optische Kameras. Es handelte sich aber um 20fach optischen + 2fach digitalen Zoom, der als “40fach” vermarktet wurde. Sein Team konnte auf 300 Meter Entfernung keine Nummernschilder lesen. Das Projekt scheiterte bei der Abnahmeprüfung.

Ein echter optischer 40fach-Zoom bedeutet, dass das Objektiv selbst die Brennweite im Verhältnis 40:1 von Weitwinkel zu Tele ändert. Es findet keine digitale Beschneidung statt. Wenn ein Hersteller optischen und digitalen Zoom kombiniert, um “40X” zu erreichen, ist die Bildqualität bei vollem Zoom viel schlechter, weil Digitalzoom ¹ vergrößert lediglich die Pixel, ohne Details hinzuzufügen.

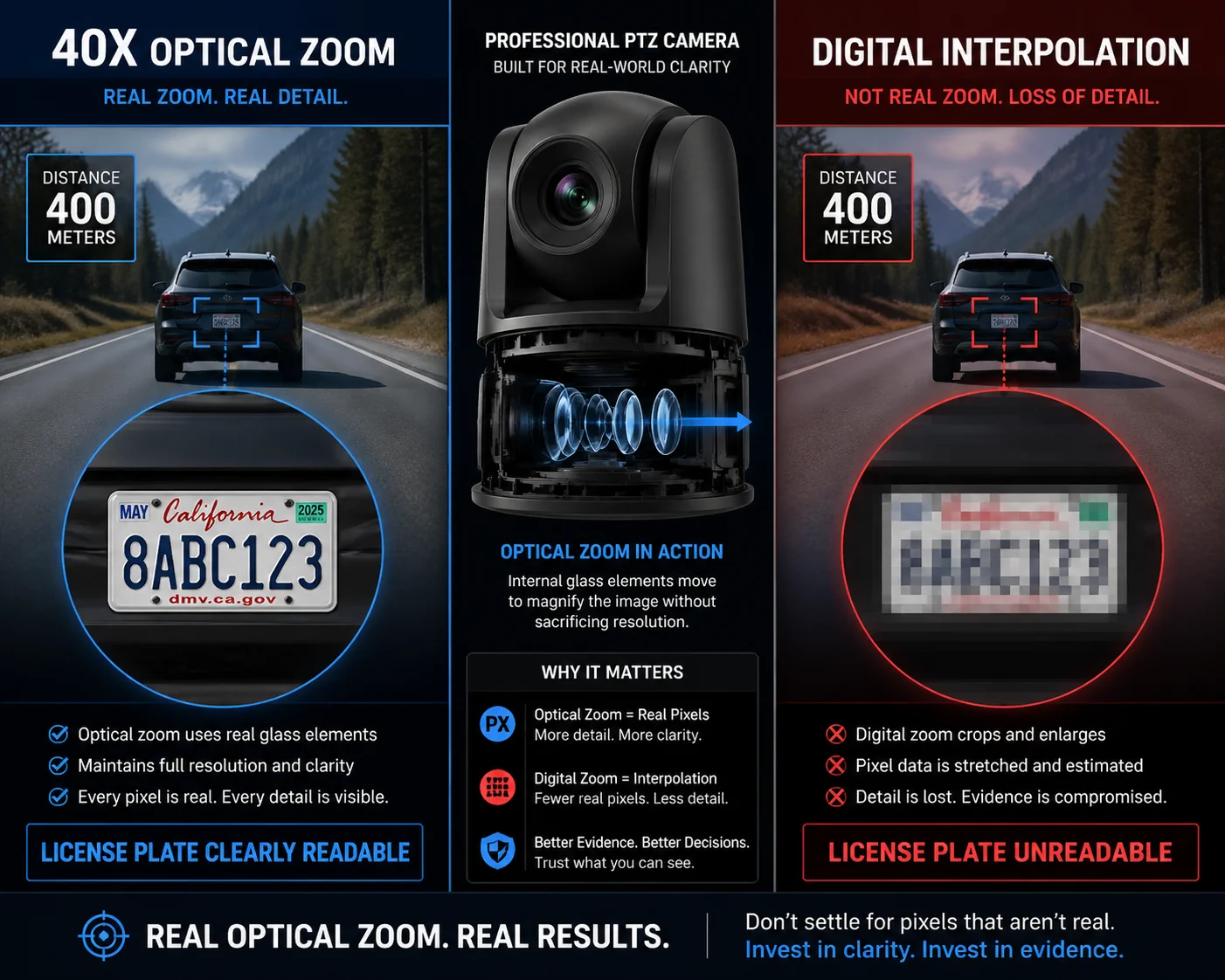

Optischer Zoom vs. digitaler Zoom bei 40X PTZ-Kameras

Optischer Zoom vs. Digitalzoom: Der Hauptunterschied

Der optische Zoom bewegt Glaselemente im Objektivtubus. Der Sensor nimmt in jeder Zoomstufe ein Bild in voller Auflösung auf. Beim digitalen Zoom hingegen wird die Bildmitte abgeschnitten und gestreckt. Es werden keine neuen Details erzeugt. Das Ergebnis ist ein unscharfes, verrauschtes Bild - genau das, was Sie auf 400 Meter Entfernung nicht wollen.

Wie man eine gefälschte “40X” erkennt”

Einige Hersteller wenden einen Trick bei der Namensgebung an. Sie schreiben “40facher Zoom” auf die Produktseite und verbergen dann die Details: “20facher optischer Zoom + 16facher Digitalzoom”. Technisch gesehen ist 20 × 2 = 40, wenn sie einen teilweisen digitalen Multiplikator wählen. Aber die Bildqualität bei “40X” ist in diesem Fall nicht annähernd so hoch wie bei einem echten optischen 40X-Objektiv.

Ich prüfe das folgendermaßen:

• Lesen Sie das vollständige Datenblatt. Achten Sie auf zwei separate Zeilen: “Optischer Zoom” und “Digitalzoom”. Wenn nur eine kombinierte Nummer angegeben ist, bitten Sie schriftlich um Klärung.
• Überprüfen Sie die Brennweite des Objektivs. Ein optisches 20X-Objektiv hat normalerweise einen Bereich von 4,7-94 mm. Ein echtes 40fach-Objektiv hat einen Bereich von 4,8-192 mm oder 5,6-224 mm. Die Brennweitenzahlen lügen nicht.
• Fragen Sie nach der Modellnummer des Objektivmoduls. Ein seriöses optisches 40fach-Zoom-Modul kommt von bekannten Anbietern. Ich kann das Modell des Moduls nachschlagen und seine tatsächlichen optischen Spezifikationen überprüfen.

Auswirkungen auf die Bildqualität in der realen Welt

Zoom-Methode	Bei maximalem Zoom (Ziel bei 400m)	Auflösung im Ziel	Nummernschild lesbar?
40X optisch (5,6-224mm)	Volle Sensorauflösung	~250 px/m	✅ Ja
20X optisch + 2X digital	Halbe effektive Auflösung	~125 px/m	⚠️ Vielleicht (schlechte Bedingungen = nein)
10-fach optisch + 4-fach digital	Vierteljährliche effektive Auflösung	~63 px/m	❌ Nein

Die obige Tabelle zeigt, warum dies wichtig ist. Bei 250 px/m erfüllen Sie den DORI-Standard “Identifizieren” - Sie können ein Gesicht oder ein Schild lesen. Bei 63 px/m kann man kaum eine Person von einem Pfosten unterscheiden. Ich erinnere meine Kunden immer daran: Der optische Zoom ist ein echtes Detail, der Digitalzoom ein falsches Detail.

Kann ich den Kalibrierungsbericht des Objektivherstellers für mein spezifisches PTZ-Modul einsehen?

Diese Frage stelle ich jedem Objektivlieferanten, mit dem ich zusammenarbeite. Und ich erwarte von meinen Kunden, dass sie mir die gleiche Frage stellen. Wenn ein Hersteller dieses Dokument nicht vorlegen kann, sagt mir das, dass er entweder nicht testet oder nicht will, dass Sie die Ergebnisse sehen.

Ja, Sie sollten in der Lage sein, einen Kalibrierungsbericht vom Hersteller des Objektivs oder des PTZ-Moduls anzufordern. Dieser Bericht enthält in der Regel die gemessene Brennweite in Weitwinkel- und Teleposition sowie das Auflagemaß, MTF (Modulationsübertragungsfunktion) ² Werten und Blickwinkeln. Seriöse Hersteller stellen Testdaten auf Chargen- oder Einheitsebene zur Verfügung.

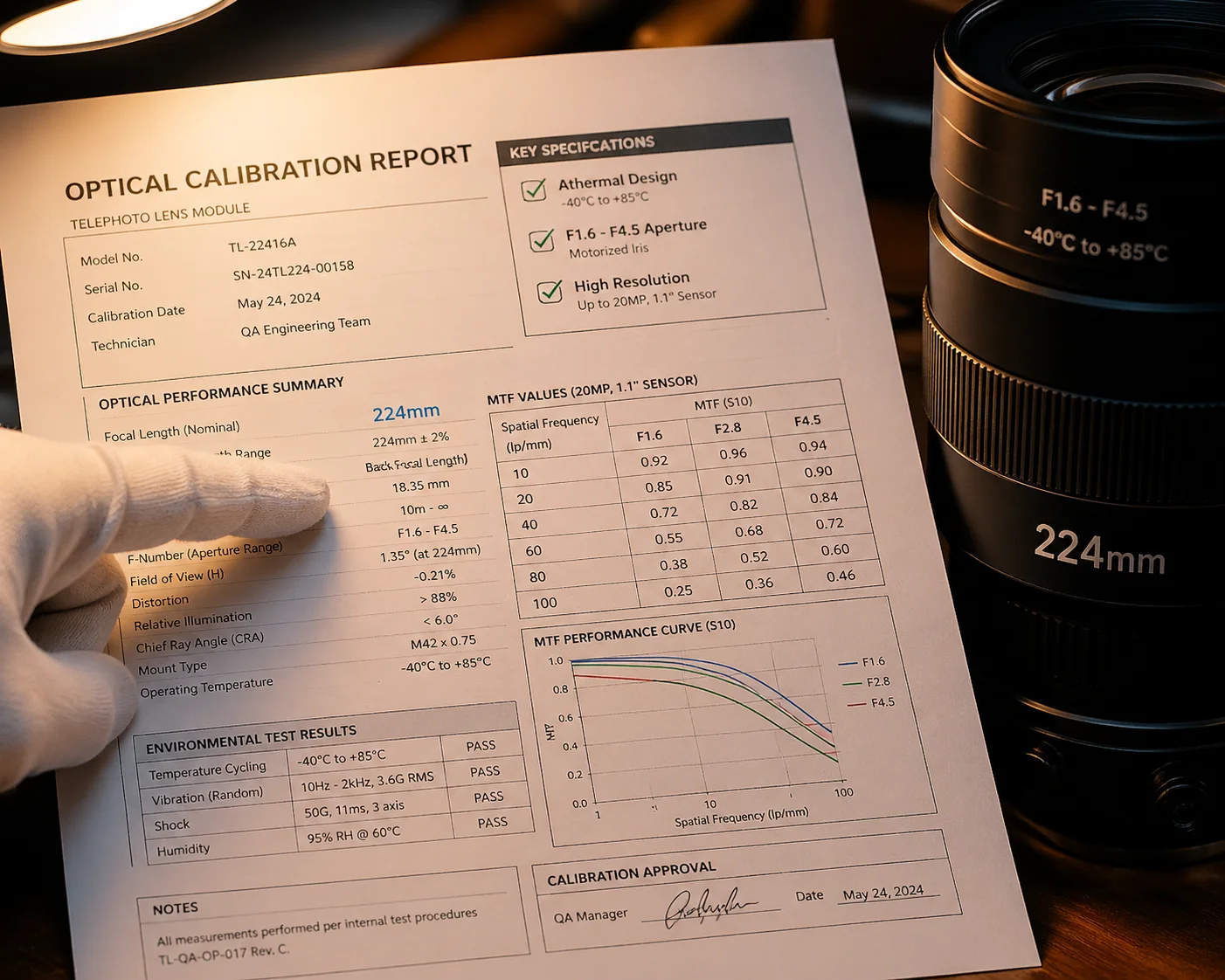

Objektivkalibrierungsbericht für 40X PTZ-Kameramodul

Was ein echter Kalibrierungsbericht enthält

Ein ordnungsgemäßer optischer Kalibrierungsbericht des Objektivherstellers umfasst mehrere wichtige Parameter. Wenn wir in unserem Werk 40X-Zoom-Module von unserem Objektivpartner erhalten, wird jede Charge mit einer Prüfdokumentation geliefert. Darauf achte ich:

Die wichtigsten Parameter des Berichts

• Brennweite (Weitwinkel und Tele): Die tatsächlich gemessenen Werte, nicht nur die Nenndaten. Ich vergleiche sie mit dem Datenblatt.
• MTF (Modulationsübertragungsfunktion): Damit kann ich feststellen, wie scharf das Objektiv an verschiedenen Punkten des Bildes ist. Eine höhere MTF an den Bildrändern bedeutet weniger Unschärfe in den Ecken.
• Hintere Brennweite (BFL): Dieser Wert muss mit dem Flanschabstand des Sensors übereinstimmen. Wenn BFL ausgeschaltet ist, kann die Kamera bei bestimmten Zoomstufen nicht richtig fokussieren.
• Relative Beleuchtungsstärke: Dies zeigt, wie viel Licht die Ecken im Vergleich zur Mitte erreicht. Ein Abfall unter 50% bedeutet dunkle Ecken im Weitwinkel.
• Blendenzahl bei Weitwinkel und Tele: Eine wichtige Eigenschaft für die Leistung bei schwachem Licht. Billige 40fach-Module zeigen im Weitwinkel vielleicht F1,6, fallen aber bei vollem Tele auf F5,0. Das bedeutet, dass das Bild sehr dunkel wird, wenn Sie heranzoomen. Ein professionelles 40X-Modul sollte im Telebereich F4,5 oder mehr bieten.

Warum dies für Ihr Projekt wichtig ist

Ich hatte einen Kunden in Kanada, der PTZ-Kameras an Stationen von Ölpipelines installierte. Die Temperatur schwankt zwischen -30°C im Winter und +40°C im Sommer. Er fragte nach dem Kalibrierungsbericht und stellte fest, dass das Objektiv keine Daten zur Kompensation der thermischen Drift enthielt. Ich arbeitete mit unserem Objektivpartner zusammen, um ein Modul zu entwickeln, das Folgendes enthielt athermische Auslegung - Das bedeutet, dass der Fokus auch dann scharf bleibt, wenn sich das Glas mit der Temperatur ausdehnt oder zusammenzieht. Ohne den Kalibrierungsbericht wäre ihm diese Lücke nie aufgefallen.

Wie man es beantragt

Wenn Sie einen PTZ-Hersteller kontaktieren - auch uns bei Loyalty-Secu - fragen Sie einfach: “Können Sie den optischen Kalibrierungsbericht für dieses 40X-Objektivmodul zur Verfügung stellen, einschließlich MTF-Kurven und gemessener Brennweite?” Wenn der Hersteller dies verneint oder Ihnen ein allgemeines PDF-Dokument zur Verfügung stellt, das nicht zu dem Modell passt, sollten Sie dies als Warnsignal betrachten.

Wie verändert sich das tatsächliche Sichtfeld, wenn ich von 1X auf 40X zoome?

Ich zeige dies neuen Kunden immer bei der Bewertung von Mustern. Zahlen auf dem Papier wirken abstrakt. Aber wenn man sieht, wie das Sichtfeld von einem großen Parkplatz auf ein einzelnes Nummernschild in 400 m Entfernung schrumpft, wird die Bedeutung von “40X” sehr deutlich.

Wenn Sie bei einem 5,6-224-mm-Objektiv mit einem 1/2,8-mm-Sensor von 1X (Weitwinkel) auf 40X (Tele) zoomen, verringert sich das horizontale Sichtfeld von ca. 58° auf etwa 1,4°. Das bedeutet, dass sich der sichtbare Bereich um das 40-fache verkleinert und weit entfernte Objekte im Bild 40-mal größer erscheinen.

Änderung des Sichtfelds von 1X auf 40X bei PTZ-Kameras

Das Sichtfeld in der Praxis verstehen

Das Sichtfeld (FOV) ist die Breite der Szene, die Ihre Kamera sehen kann. Im Weitwinkelbereich deckt ein PTZ mit 40facher Vergrößerung und einer Brennweite von 5,6 mm einen großen Bereich ab - nützlich für Übersichtsaufnahmen eines Parkplatzes oder einer Farm. Am Teleende (224 mm) schrumpft das Sichtfeld auf einen winzigen Ausschnitt - gerade genug, um das Bild mit einem Gesicht oder einem Nummernschild in Hunderten von Metern Entfernung zu füllen.

FOV-Tabelle: 40X Objektiv auf 1/2.8″ Sensor

Zoom-Position	Brennweite	Horizontales FOV	Was Sie auf 400 m Entfernung sehen
1X (volle Breite)	5,6 mm	~58°	Gesamter Parkplatz (~450m breit)
10X	56mm	~5.8°	Eine Reihe von Autos (~40m breit)
20X	112mm	~2.9°	Zwei Autos nebeneinander (~20m breit)
30X	168mm	~1.9°	Ein vollständiges Fahrzeug (~13m breit)
40X (Volles Tele)	224mm	~1.4°	Nummernschild füllt den Rahmen aus (~10m breit)

Diese Tabelle zeigt eine gleichmäßige, lineare Verengung der Sicht. Mit jedem 10fachen Schritt halbiert sich die sichtbare Breite im Vergleich zum vorherigen Schritt.

Der DORI-Standard: Umwandlung von FOV in reale Entfernungen

Nordamerikanische Ingenieure verwenden häufig die DORI-Norm (EN 62676-4) ³ um die Brennweite in nutzbare Erfassungsbereiche zu übersetzen. DORI steht für Detect, Observe, Recognize und Identify. Jede Stufe erfordert eine bestimmte Pixeldichte auf dem Ziel:

• Erkennen (25 px/m): Sie sehen, dass sich etwas bewegt. Mit einem 224-mm-Teleobjektiv erreichen Sie etwa 4.400 Meter.
• Beobachten (63 px/m): Sie sehen die allgemeine Form. Etwa 1.700 Meter.
• Erkennen (125 px/m): Sie können erkennen, ob es sich um eine bekannte Person oder ein Fahrzeug handelt. Etwa 880 Meter.
• Identifizieren (250 px/m): Sie können Gesichtszüge oder ein Nummernschild lesen. Etwa 440 Meter.

Diese Zahlen gehen von einem 2MP-Sensor (1080p) aus. Wenn Sie einen 4K-Sensor (8 MP) mit demselben 224-mm-Objektiv verwenden, erweitert sich der Erkennungsbereich weiter, da Sie viermal mehr Pixel haben.

Warum die Anfangsbrennweite genauso wichtig ist

Viele Käufer konzentrieren sich nur auf das Teleobjektiv. Aber auch der Weitwinkelbereich ist wichtig. Ein 40X-Objektiv, das bei 4,8 mm beginnt, gibt Ihnen einen breiteren Überblick als ein Objektiv, das bei 5,6 mm beginnt. Wenn Ihre Aufgabe ein breites Situationsbewusstsein bei 1X erfordert - z. B. bei der Überwachung einer großen Baustelle - können diese zusätzlichen paar Grad an Weite den Bedarf an einer zusätzlichen festen Kamera überflüssig machen.

Wenn Sie hingegen vorrangig Fernaufnahmen machen wollen, sollten Sie das Teleobjektiv so lang wie möglich wählen. Ein 5,6-224-mm-Objektiv reicht weiter als ein 4,8-192-mm-Objektiv, auch wenn beide mit “40X” gekennzeichnet sind. Ich rate meinen Kunden immer: Wählen Sie den Brennweitenbereich, der zu Ihrem Projektabstand passt, und nicht nur die Zoomzahl.

Schlussfolgerung

Überprüfen Sie immer den tatsächlichen Brennweitenbereich hinter “40X”. Fordern Sie Kalibrierungsdaten an, prüfen Sie das Verhältnis und passen Sie das Objektiv an Ihre tatsächlichen Projektabstandsanforderungen an.

---

1. Qualitätsunterschied zwischen Digitalzoom und optischem Zoom erklärt. ︎ 2. MTF (Modulationsübertragungsfunktion) zur Messung der Objektivschärfe. ︎ 3. EN 62676-4 DORI-Norm für Erfassungsbereiche von Sicherheitskameras. ︎ 4. Verhältnis zwischen Blendenzahl und Lichtdurchlässigkeit und Blendengröße. ︎ 5. Athermisches Design für temperaturstabilen Linsenfokus. ︎ 6. Sunny Optische Linsenmodule für PTZ-Überwachungskameras. ︎ 7. Berechnung der Pixeldichte für die Nummernschilderkennung. ︎ 8. Die Formel für das horizontale Sichtfeld basiert auf der Brennweite und der Sensorgröße. ︎ 9. Optische Zoomprüfgeräte und Kalibrierungsmethoden. ︎ 10. 1/2,8″-Sensorgröße und ihre Auswirkungen auf die effektive Brennweite. ︎
