Was sind die Daten zur Spitzenleistung und zum Wärmemanagement für 4K 4G-Systeme mit niedrigem Stromverbrauch?

Ich habe schon erlebt, dass Solar-PTZ-Systeme mitten im Sommer abgeschaltet wurden, weil jemand die Spitzenleistung unterschätzt hat. Dieser eine Fehler kostete eine ganze Lastwagenfahrt zu einer abgelegenen Ranch in Texas.

Ein 4K 4G-PTZ-System mit geringem Stromverbrauch verbraucht im Durchschnitt 3-8 W, kann aber auf 15-25 W ansteigen, wenn die IR-LEDs, die Schwenk-Neige-Motoren und der 4G-Uplink gleichzeitig laufen. Das Wärmemanagement basiert auf Aluminium-Gussgehäusen als passive Kühlkörper, wobei die thermische Drosselung auf Firmware-Ebene oberhalb von 85 °C einsetzt, um den SoC zu schützen.

4K 4G PTZ-Kamera mit geringem Stromverbrauch, Spitzenleistung und Wärmemanagementdaten

Im Folgenden werde ich die genauen Zahlen für jeden Betriebsmodus aufschlüsseln, erklären, wie die Wärme während 24/7-Uploads gehandhabt wird, die Schwellenwerte für den Ruhezustand des Akkus behandeln und ein Diagramm für den Tag-gegen-Nacht-Stromverbrauch zeigen. Alle Zahlen stammen aus echten Produktspezifikationen und Felddaten, die wir bei Loyalty-Secu sehen.

Wie hoch ist die maximale Leistungsaufnahme meiner Kamera, wenn 4G, PTZ und IR aktiv sind?

Diese Frage höre ich bei fast jedem Gespräch mit Integratoren, die netzunabhängige Projekte planen. Die Antwort entscheidet über die Größe der Solarmodule, die Batteriebank und die Leistung des Ladereglers.

Wenn 4G-Übertragung, PTZ-Motorbewegung und IR-Beleuchtung zusammenlaufen, erreicht ein 4K-System mit geringer Leistung einen Spitzenwert von 15-20 W. Einige Modelle mit Hochleistungs-Laser-IR können kurzzeitig 25 W erreichen.

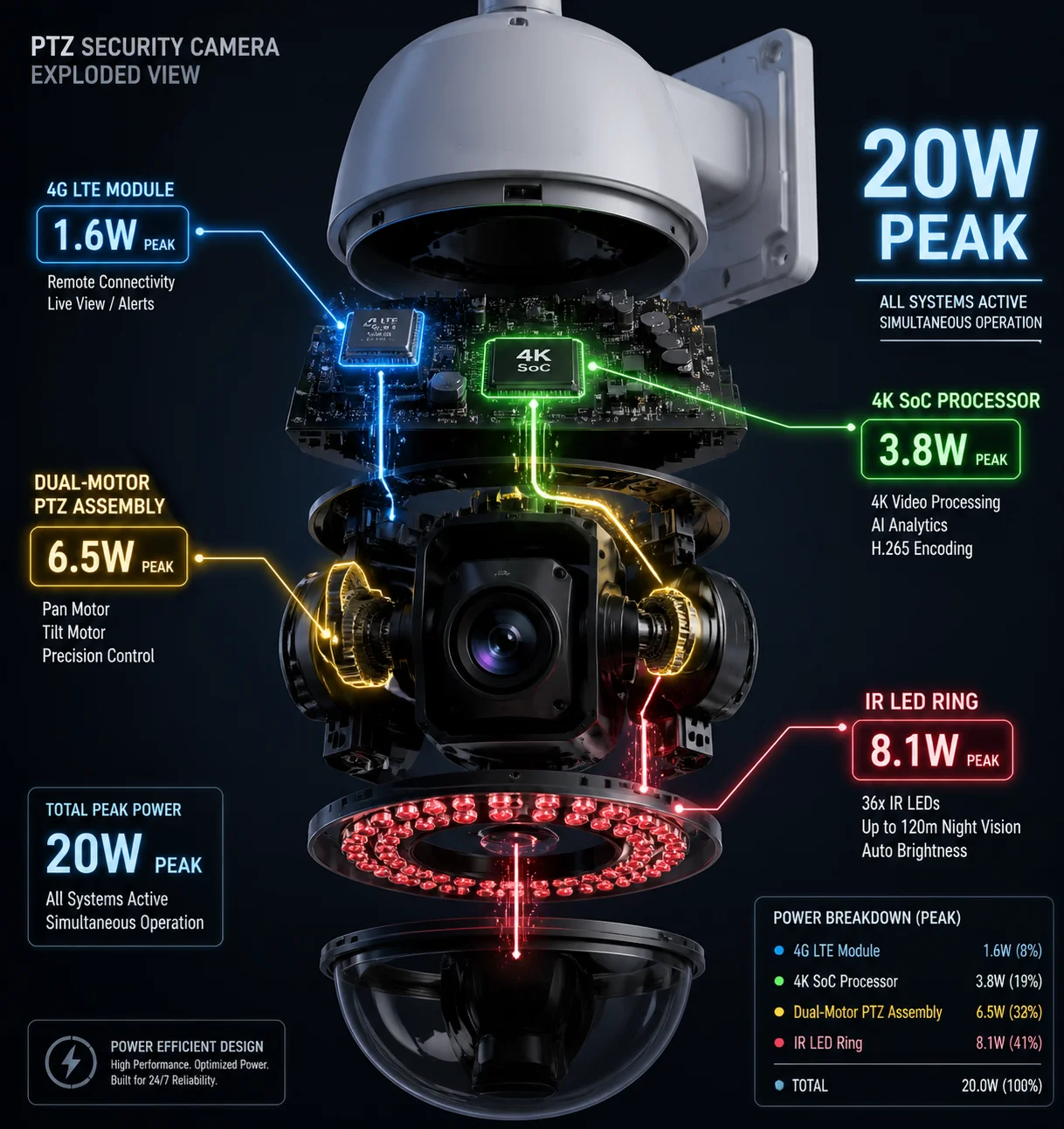

4K PTZ-Kamera Spitzenleistung mit 4G IR und PTZ aktiv

Warum die Spitzenleistung wichtiger ist als der Durchschnitt

In den meisten Datenblättern wird die “typische” Leistung angegeben. Diese Zahl ist für den netzunabhängigen Betrieb irreführend. Ihre Batterie interessiert sich nicht für den Durchschnitt. Sie interessiert sich für den schlimmsten Fall einer Spannungsspitze. Wenn die Batterie bei einem 20-Watt-Stoß nicht genug Strom liefern kann, sinkt die Spannung ab. Wenn die Spannung abfällt, verliert das 4G-Modul seine Verbindung und startet neu. Ich habe dies auf Baustellen erlebt, auf denen der Integrator alles auf einen Durchschnittswert von 5 W ausgelegt hat. Die Kamera funktionierte tagsüber einwandfrei. Nachts schaltete sich das IR-System ein, die PTZ verfolgte ein Fahrzeug, und das 4G-Modul versuchte, einen Clip zu schieben. Das System nahm für etwa vier Sekunden 18 W auf. Die Batteriespannung fiel unter den Mindesteingang des 4G-Moduls. Das Modul setzte sich zurück. Der Clip wurde nie hochgeladen.

Aufschlüsselung der einzelnen Stromverbraucher

Hier sehen Sie, wie sich die Wattzahlen für die einzelnen Subsysteme einer typischen 4K 4G PTZ-Kamera mit niedrigem Stromverbrauch zusammensetzen:

Teilsystem	Leerlauf / Standby	Aktiv (typisch)	Spitzenwert (Worst Case)
4K-Video-SoC (H.265-Kodierung)	0.5 W	2 - 3 W	4 W
4G LTE-Modul (Kat.1 / Kat.4)	0.1 W	1 - 2 W	3 W
IR-LED-Array (850 nm / 940 nm)	0 W	5 - 7 W	10 W
PTZ-Motoren (Schwenken + Neigen + Zoomen)	0 W	3 - 5 W	8 W
Sonstiges (MCU, PIR, Heizung, Lüfter)	0.05 W	0.5 W	1.5 W
Insgesamt	~0.65 W	~12 - 17 W	~20 - 25 W

Die 20-W-Regel

Bei Loyalty-Secu sagen wir jedem Kunden das Gleiche: Planen Sie 20 W Spitzenleistung ein. Selbst wenn auf dem Datenblatt Ihrer Kamera “Max. 18 W” steht, summieren sich die Bedingungen in der Praxis. Ein kalter Akku hat einen höheren Innenwiderstand. Ein schwaches 4G-Signal zwingt das Modul dazu, seine Sendeleistung zu erhöhen. Eine schnelle voreingestellte Tour treibt beide Schwenk- und Neigemotoren gleichzeitig an. All diese Faktoren führen dazu, dass der Spitzenwert höher ist als die Laborwerte.

Wie man diese Daten verwendet

Dimensionieren Sie Ihren Solarladeregler für eine Dauerleistung von mindestens 20 W. Wählen Sie eine Batterie mit einer Entlade-C-Rate, die 20 W verarbeiten kann, ohne unter 11 V abzufallen (bei einem 12-V-System). Fügen Sie eine Marge von 20-30% hinzu, wenn Sie in extremer Kälte arbeiten, denn Lithiumzellen verlieren unter 0°C an Kapazität. Auf diese Weise lässt sich der häufigste Fehler vermeiden, den ich in der Praxis erlebe: zufällige 4G-Abschaltungen aufgrund von Spannungsabfällen bei Spitzenlast.

Wie können Sie die Wärmeentwicklung des 4G-Moduls beim Hochladen von Videos rund um die Uhr bewältigen?

Hitze tötet Elektronik langsam ab. Ich habe Kameras geöffnet, die zwei Sommer lang in Arizona liefen, und die Lötstellen des 4G-Moduls waren durch die Hitzeentwicklung gerissen.

Wir managen die Wärme des 4G-Moduls durch drei Schichten: ein komplettes Aluminium-Gussgehäuse, das als passiver Kühlkörper fungiert, interne Wärmepads, die den 4G-Chipsatz mit dem Metallgehäuse verbinden, und eine Firmware-basierte thermische Drosselung, die die Sendeleistung oder die Kodier-Bitrate reduziert, wenn die SoC-Temperatur 85 °C überschreitet.

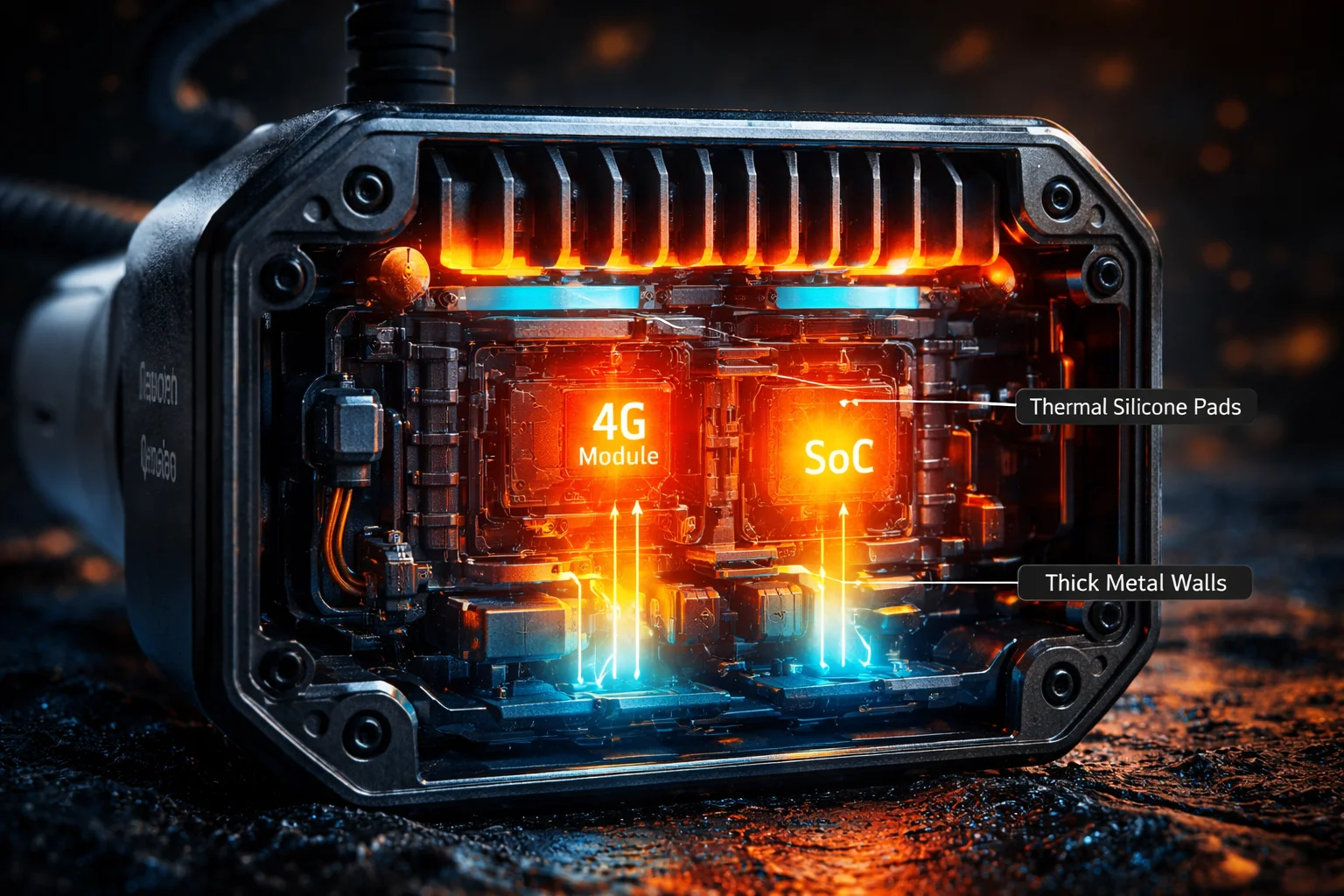

Wärmemanagement 4G-Modul 24/7 Video-Upload Wärmeableitung

Die eigentliche Wärmequelle ist nicht das 4G-Modul allein

Viele Menschen nehmen an, dass das 4G-Modul der heißeste Teil ist. Das ist es aber nicht. Das 4K-Video-SoC erzeugt viel mehr Wärme, weil es jedes Bild verarbeitet, bevor das 4G-Modul die Daten überhaupt berührt. In einem typischen Design liegt die Temperatur des SoC bei 70-80 °C unter Volllast, während das 4G-Modul bei 50-60 °C liegt. Beide sind jedoch oft nahe beieinander auf der gleichen Leiterplatte untergebracht. Ihre kombinierte Wärme erzeugt eine “thermische Zone”, die als eine Einheit verwaltet werden muss, nicht als zwei separate Probleme.

Dreischichtige thermische Strategie

Ebene 1: Aluminium-Gussgehäuse

Das gesamte Kameragehäuse ist ein Kühlkörper. Wir verwenden ADC12-Aluminiumdruckguss mit einer Wandstärke von 2,5-3 mm. Die Wärmeleitfähigkeit dieser Legierung beträgt etwa 96 W/m-K. Die Außenfläche einer typischen PTZ-Kuppel ist groß genug, um 15-20 W allein durch natürliche Konvektion abzuleiten, solange ein gewisser Luftstrom um das Gehäuse herum vorhanden ist. Aus diesem Grund ist der Montageort wichtig. Eine Kamera, die flach an eine Betonwand ohne Zwischenraum geschraubt ist, erwärmt sich um 10-15 °C mehr als eine Kamera, die an einem Mast mit offener Luft an allen Seiten montiert ist.

Schicht 2: Thermische Grenzflächenmaterialien

Zwischen dem Chipsatz und dem Aluminiumgehäuse wird Silikon eingesetzt. Thermopads ¹ mit einer Leitfähigkeit von 3-5 W/m-K. Diese Pads füllen den Luftspalt und schaffen einen direkten Wärmepfad vom Chip zum Metall. Ohne sie wirkt der Luftspalt wie ein Isolator, und die Temperatur des Chips kann um 20 °C höher steigen. Wir verwenden auch mehrlagige Kupferschichten auf der Leiterplatte, um die Wärme über einen größeren Bereich zu verteilen, bevor sie das Wärmeleitpad erreicht.

Schicht 3: Thermische Drosselung der Firmware

Wenn der interne Temperatursensor mehr als 85°C anzeigt, wird die Firmware aktiv. Sie kann eine oder mehrere der folgenden Maßnahmen ergreifen:

• Verringern Sie die Kodierbildrate von 25 fps auf 15 fps.
• Senken Sie die 4G-Sendeleistung um eine Stufe.
• PTZ-Voreinstellungstouren vorübergehend anhalten.
• Wechseln Sie von 4K- zu 1080p-Codierung, um die SoC-Belastung zu verringern.

Dadurch bleibt die Kerntemperatur unter 105 °C, was für die meisten Chips in Industriequalität das absolute Maximum darstellt. Die Kamera schaltet sich nicht ab. Sie läuft nur ein wenig langsamer, bis die Temperatur wieder in einen sicheren Bereich fällt.

Daten zum Temperaturanstieg (ΔT)

Hier ist eine Referenztabelle, die den Temperaturunterschied zwischen der Umgebungsluft und dem internen SoC unter verschiedenen Bedingungen zeigt:

Betriebsart	Umgebungstemperatur	SoC-Kerntemperatur	ΔT (Anstieg)
Schlafmodus	40°C	42°C	+2°C
Nur 4K-Stream (kein IR)	40°C	58°C	+18°C
4K-Stream + 4G-Upload	40°C	65°C	+25°C
4K + 4G + IR + PTZ	40°C	78°C	+38°C
4K + 4G + IR + PTZ	50°C (Sonne von Texas)	88°C	+38°C

Die letzte Zeile ist die kritische Zeile. Bei 50 °C Umgebungstemperatur (direkte Sonne auf einer dunklen Fläche in Texas) erreicht der SoC 88 °C. Das ist über dem Throttling-Schwellenwert von 85°C, so dass die Firmware eingreift. Wenn Sie ein weißes Gehäuse oder eine Sonnenblende verwenden, können Sie die effektive Umgebungstemperatur um 5-10 °C senken und die Drosselung vollständig vermeiden.

Wechselt die Kamera in den “Ruhemodus”, wenn die Batteriespannung unter einen bestimmten Wert sinkt?

Eine tote Kamera ist schlimmer als keine Kamera. Ich sage den Integratoren immer: Ihr System muss ordentlich ausfallen und darf nicht einfach ohne Vorwarnung ausfallen.

Ja. Die meisten 4K 4G PTZ-Kameras mit niedrigem Stromverbrauch verfügen über eine konfigurierbare Unterspannungsabschaltung. Wenn die Batteriespannung unter einen bestimmten Schwellenwert fällt - in der Regel 11,0-11,5 V bei einem 12-V-System - geht die Kamera in den Tiefschlafmodus über und verbraucht nur 10-50 mW, um den PIR-Sensor ² und die Aufwachschaltung lebendig.

Batterieunterspannung Schlafmodus 4G PTZ Kamera Solarsystem

Wie der Schlaf-Wach-Zyklus funktioniert

Der Ruhezustand ist nicht einfach “aus”. Es handelt sich um einen sorgfältig konzipierten Stromsparzustand. Der Haupt-SoC schaltet sich ab. Das 4G-Modul schaltet sich aus. Die IR-LEDs werden ausgeschaltet. Die PTZ-Motoren sind stromlos. Nur zwei Dinge bleiben am Leben: der PIR-Bewegungssensor (Passiv-Infrarot) und ein kleiner Mikrocontroller, der die Batteriespannung und das PIR-Signal überwacht.

Wenn der PIR eine Bewegung erkennt, sendet er ein Wecksignal an den Haupt-SoC. Der SoC fährt hoch, initialisiert das 4G-Modul, verbindet sich mit dem Netzwerk und beginnt mit der Aufzeichnung. Dieser gesamte Aufwachprozess dauert bei einem gut konzipierten System etwa 600 ms bis 1 Sekunde. Einige billigere Designs benötigen 3-5 Sekunden, was bedeutet, dass Sie die ersten paar Sekunden des Ereignisses verpassen. Bei Loyalty-Secu optimieren wir die Boot-Sequenz, um das Ziel von 600 ms konsequent zu erreichen.

Spannungsschwellenwerte und Hysterese

Die Unterspannungsabschaltung ist nicht eine einzige Zahl. Sie verwendet eine Hysterese, um ein schnelles Ein- und Ausschalten zu verhindern. In der Regel funktioniert sie folgendermaßen:

• Schlafauslöser: Batteriespannung fällt für mehr als 10 Sekunden unter 11,0 V → Kamera geht in den Tiefschlaf.
• Aufwachen erlaubt: Batteriespannung steigt über 11,8 V für mehr als 30 Sekunden → Kamera darf bei PIR-Auslösung aufwachen.
• Voller Betrieb wiederhergestellt: Die Batteriespannung bleibt über 12,2 V → die Kamera kehrt zum normalen planmäßigen Betrieb zurück.

Die Lücke zwischen dem Sleep-Trigger (11,0 V) und dem Wake-up-Schwellenwert (11,8 V) ist das Hystereseband. Ohne diese Lücke würde die Kamera zwischen Schlaf- und Aktivmodus hin und her springen, da das Solarmodul die Batterie gerade genug auflädt, um den Schwellenwert zu überschreiten, und die Last sie dann wieder herunterzieht.

Was vor dem Schlaf passiert

Bevor es in den Ruhezustand übergeht, sendet ein gutes System eine letzte Statusmeldung über 4G. Diese Nachricht teilt der Cloud-Plattform mit: “Batterie schwach. Gehe in den Ruhezustand. Letzte bekannte Spannung: 11,0 V. Geschätzte Zeit bis zur Wiederherstellung: 4 Stunden (basierend auf der Sonnenvorhersage)”. Auf diese Weise weiß die Überwachungszentrale, dass die Kamera noch lebt, aber Strom spart. Es handelt sich nicht um einen Ausfall. Es handelt sich um eine geplante Reaktion.

Schutz der Langlebigkeit von Batterien

Tiefentladung tötet Lithiumbatterien schnell. A LiFePO₄ ³ Eine Zelle, die regelmäßig unter 20% Ladezustand (SOC) entladen wird, verliert 30-40% ihrer Lebensdauer im Vergleich zu einer Zelle, die über 30% SOC bleibt. Die Unterspannungsabschaltung schützt den Akku, nicht nur die Kamera. Für einen 12,8-V-LiFePO₄-Akku empfehlen wir, die Abschaltung auf 11,5 V einzustellen, was etwa 15-20% SOC entspricht. Dies gibt Ihnen eine Sicherheitsspanne und schont den Akku für mehr als 2.000 Ladezyklen.

Kann ich ein Diagramm des Stromverbrauchs für verschiedene Betriebsmodi (Tag und Nacht) sehen?

Jeder Integrator, mit dem ich zusammenarbeite, verlangt dieses Diagramm, bevor er eine Solarauslegung abzeichnet. Ohne dieses Diagramm kann man nur raten.

Im Folgenden wird der Stromverbrauch einer typischen 4K 4G-PTZ-Kamera mit niedrigem Stromverbrauch nach Modus aufgeschlüsselt. Beim Streaming am Tag liegt der Durchschnitt bei 3 bis 5 W. Nachts mit aktivem IR-Sensor steigt er auf 8 bis 12 W. Wenn Sie PTZ-Bewegungen hinzufügen, steigt der Spitzenwert auf 15 bis 20 W. Der Tiefschlafmodus fällt auf 0,01 bis 0,05 W.

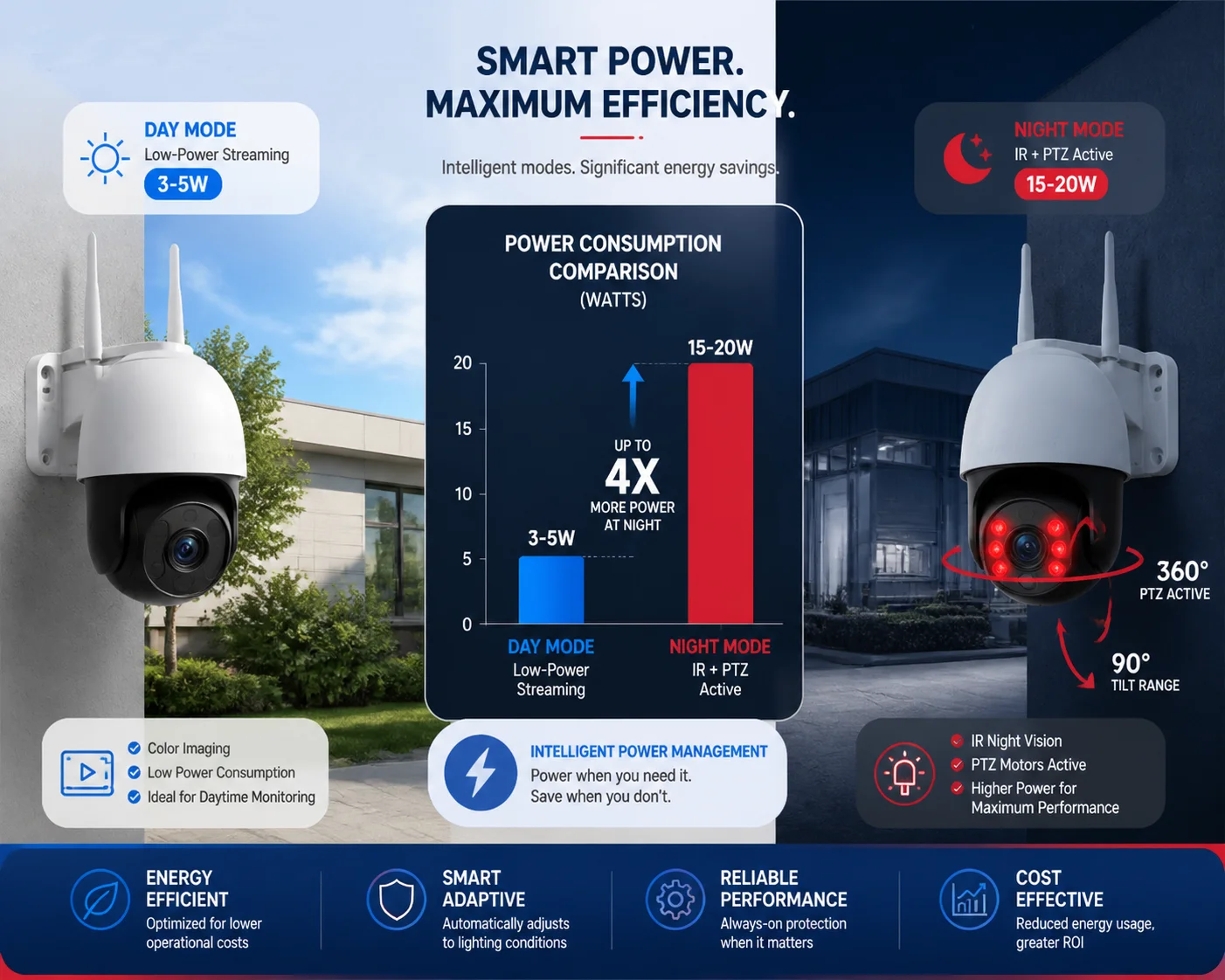

Stromverbrauchsdiagramm Tag vs. Nacht 4K 4G PTZ-Kamera-Betriebsmodi

Das vollständige Leistungsdiagramm

Diese Tabelle deckt jeden Betriebsmodus ab, der in einem 24-Stunden-Zyklus vorkommt. Ich verwende genau dieses Format, wenn ich Systeme für Kunden bei Loyalty-Secu spezifiziere.

Betriebsart	Leistungsaufnahme	Dauer (typischer 24-Stunden-Zyklus)	Tägliche Energie (Wh)	Anmerkungen
Tiefschlaf (Hibernation)	0.01 - 0.05 W	10 - 16 Stunden	0,1 - 0,8 Wh	Nur PIR + Heartbeat-Schaltung.
Bereitschaft tagsüber (kein Strom)	0.5 - 1 W	2 - 4 Stunden	1 - 4 Wh	SoC eingeschaltet, keine Verschlüsselung, kein 4G.
4K-Stream tagsüber (4G)	3 - 5 W	2 - 4 Stunden	6 - 20 Wh	H.265+ Kodierung + 4G Upload.
Nacht IR Ein (keine PTZ)	8 - 12 W	2 - 4 Stunden	16 - 48 Wh	IR-Array aktiv, 4G-Streaming.
PTZ aktiv (Tag oder Nacht)	15 - 20 W	0,1 - 0,5 Stunden	1,5 - 10 Wh	Motorische Ausbrüche während der Verfolgung.
Geschätzte tägliche Gesamtmenge	—	24 Stunden	25 - 83 Wh	Hängt von der Häufigkeit der Ereignisse ab.

Wie diese Tabelle zu lesen ist

Die Spalte “Dauer” ist die entscheidende Variable. Eine Kamera an einer ruhigen Landstraße wird vielleicht nur 30 Minuten pro Tag eingeschaltet, ausgelöst durch einige wenige Fahrzeuge. Ihr täglicher Energieverbrauch könnte bei nur 10-15 Wh liegen. Eine Kamera an einer belebten Baustelleneinfahrt könnte 8 Stunden pro Tag übertragen. Dieselbe Kamera verbraucht jetzt 60-80 Wh. Dieselbe Hardware. Sehr unterschiedliche Energiebudgets.

Bemessung Ihres Solarsystems anhand dieser Daten

Nehmen Sie die Gesamtenergie des Tages und arbeiten Sie rückwärts:

1. Täglicher Energiebedarf: Sagen wir 50 Wh (moderate Aktivität).
2. Batterie-Reserve: 3 Tage Autonomie (bei bewölktem Wetter) → 50 × 3 = 150 Wh.
3. Größe der Batterie: Für LiFePO₄ bei 80% nutzbare Tiefe → 150 / 0,8 = 187 Wh → ein 12,8 V / 15 Ah Akku (192 Wh).
4. Sonnenkollektor: In Texas gibt es etwa 5 Sonnenstunden pro Tag. Um 50 Wh plus 20% Systemverluste aufzufüllen → 60 Wh / 5 h = 12 W Panel Minimum. Wir empfehlen ein 60-100-W-Panel, um bewölkte Tage und Wintermonate zu überbrücken.

Tag vs. Nacht: Die wahre Kluft

Der größte Energiesprung erfolgt bei Sonnenuntergang. Allein die IR-LEDs können 5-10 W hinzufügen. Wenn an Ihrem Standort häufig nächtliche Aktivitäten stattfinden (Wildtiere, Fahrzeuge, Unbefugte), werden die Nachtstunden Ihr Energiebudget dominieren. Ein Trick, den wir bei Loyalty-Secu anwenden, ist, dass wir Kameras mit einstellbarer IR-Leistung anbieten. Anstatt alle IR-LEDs mit 100% zu betreiben, kann die Firmware sie auf 50% dimmen, wenn sich das Ziel in der Nähe befindet (unter 30 Metern). Dadurch wird die IR-Leistung von 7 W auf 3,5 W reduziert und die Batterielebensdauer erheblich verlängert.

Ein anderer Ansatz ist die Verwendung von zwei Sensoren: ein Weitwinkelobjektiv mit geringem Stromverbrauch für die Erkennung und die 4K-PTZ-Hauptkamera für die Überprüfung. Die Weitwinkellinse läuft kontinuierlich mit 1 W. Es weckt die 4K-PTZ nur auf, wenn es etwas erkennt, das eine Aufnahme wert ist. Dieser “Überwachungsmodus” kann den täglichen Energieverbrauch um 40-60% senken, wenn der 4K-Sensor rund um die Uhr läuft.

Schlussfolgerung

Planen Sie einen Spitzenwert von 20 W ein, verwenden Sie Aluminiumgehäuse, um die Wärme abzuleiten, und fragen Sie Ihren Lieferanten immer nach dem ΔT-Prüfbericht und dem Schwellenwert für den Niederspannungsschlaf, bevor Sie sich auf ein Solardesign festlegen.

---

1. Leitfähigkeit des Wärmeleitpads für die Wärmeübertragung zwischen Chip und Kühlkörper. ︎ 2. Passiv-Infrarot-Sensor (PIR) für stromsparendes Aufwecken durch Bewegung. ︎ 3. Verhältnis zwischen Entladetiefe und Lebensdauer von LiFePO₄. ︎ 4. ADC12 Aluminium Wärmeleitfähigkeit und Gusseigenschaften. ︎ 5. Natürliche Konvektion vs. erzwungene Konvektion in abgedichteten Gehäusen. ︎ 6. Hystereseband-Design für Niederspannungs-Solarabschaltungen. ︎ 7. IR-LED-Dimmung für einstellbare Nachtbeleuchtung Leistung. ︎ 8. Berechnung der Energieeinsparungen im Wächtermodus mit zwei Sensoren. ︎ 9. Stromverbrauch der H.265-Kodierung im Vergleich zur Bildrate. ︎ 10. C-Rate Entladungsgrenzen für LiFePO₄ in Solarsystemen. ︎
