Ich habe zu viele Kunden gesehen, die ein ganzes Mainboard wegwerfen, weil ein Blitz einen Ethernet-Port verbrannt hat. Dieser einzelne Ausfall kostet Hunderte von Dollar und Stunden schmerzhafter Ausfallzeiten.
Eine geteilte SoC- und I/O-Board-Architektur isoliert Fehler, senkt Reparaturkosten, verlängert die Lebensdauer der Hardware durch besseres Wärmemanagement und ermöglicht Prozessor-Upgrades, ohne das gesamte System ersetzen zu müssen. Dieses modulare Design verwandelt teure Mainboard-Austausche in schnelle, kostengünstige Modulaustausche, die jeder Servicetechniker durchführen kann.

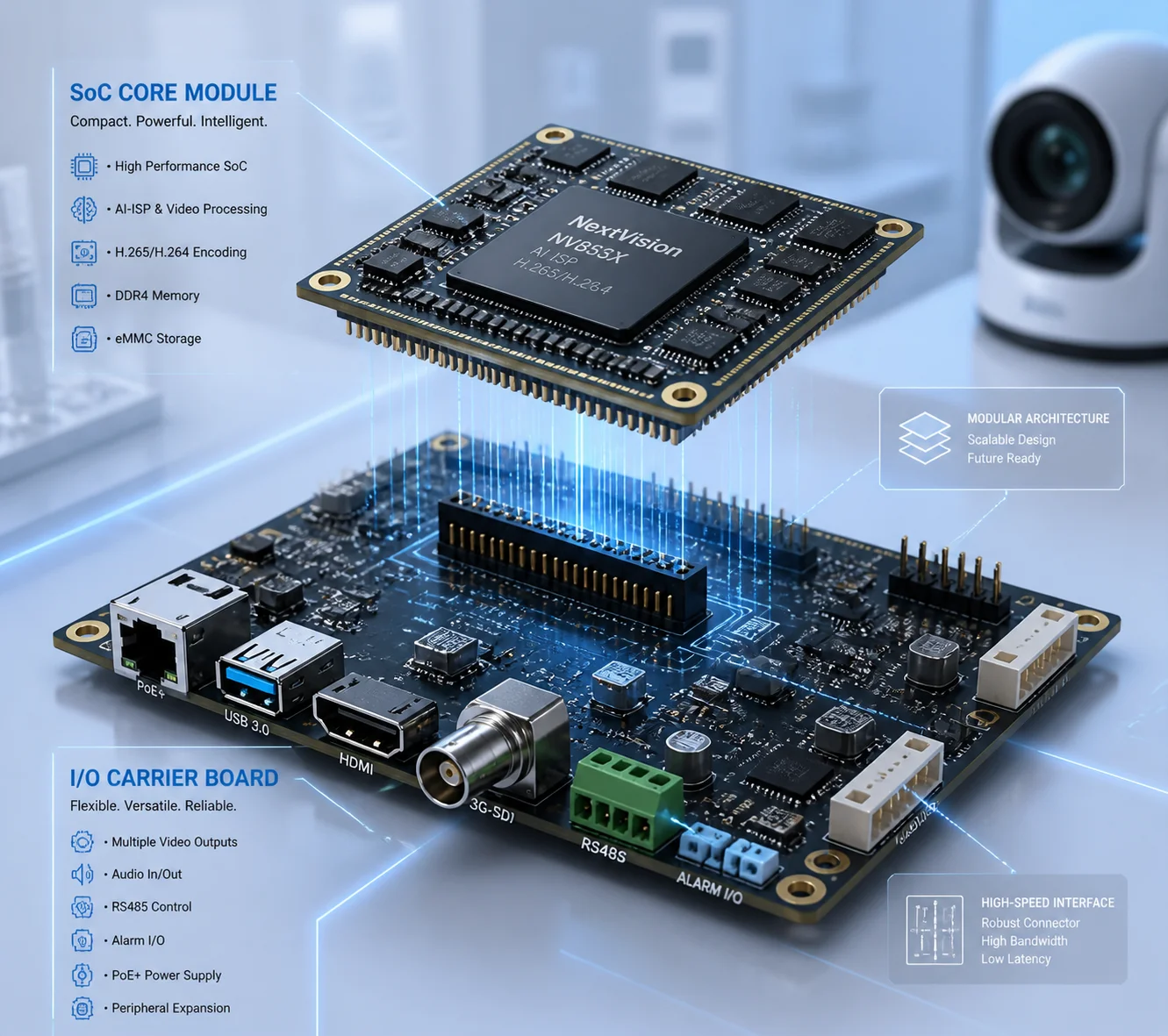

Vorteile der Wartung von PTZ-Kameras mit geteilter SoC- und I/O-Board-Architektur
Unten erläutere ich die vier größten Wartungsvorteile, die Ihnen diese Architektur bietet. Egal, ob Sie sich für Prozessor-Upgrades, schnellere Feldreparaturen, thermische Leistung beim 4K-4G-Streaming oder Ersatzteilkosten interessieren, jeder Abschnitt beantwortet eine reale Frage, die ich jede Woche von Integratoren höre. Legen wir los.
Inhaltsübersicht
Kann ich den Hauptprozessor aufrüsten, ohne die gesamte I/O- und Motorsteuerung zu ersetzen?
Ich habe Kunden in Panik geraten sehen, als ihr SoC-Chip das Ende seiner Lebensdauer erreichte. Bei einem Single-Board-Design bedeutet dies, alles zu verschrotten – selbst den einwandfrei funktionierenden Motortreiber und jedes daran angeschlossene Kabel.
Ja. Bei einer geteilten Architektur wird die SoC-Kernplatine über einen Standardstecker mit der I/O-Trägerplatine verbunden. Sie können die Kernplatine gegen eine neuere, leistungsfähigere Version austauschen, während die I/O-Platine, die Motorsteuerung und die gesamte Verkabelung genau dort bleiben, wo sie sind.

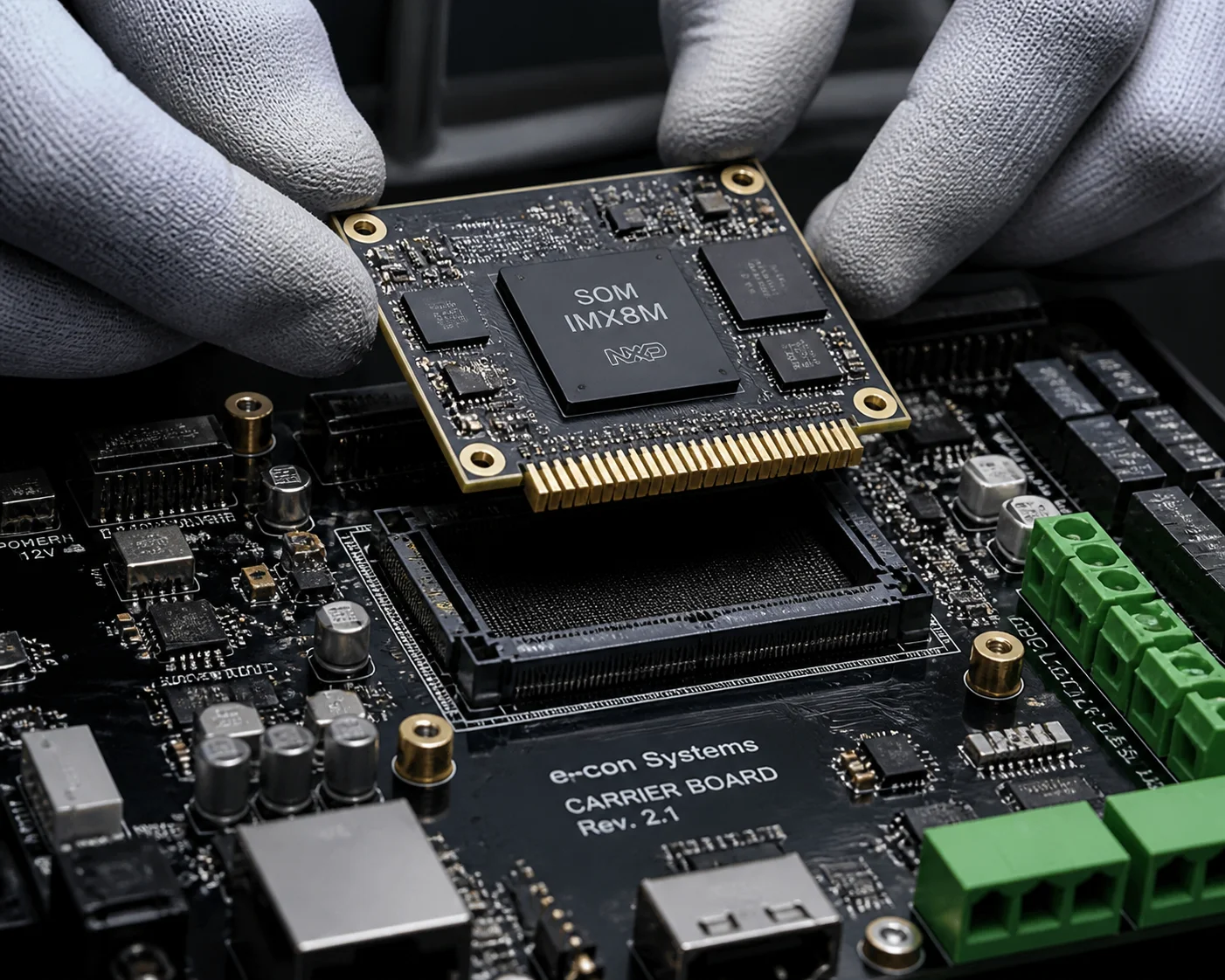

SoC-Kernplatine aufrüsten, ohne I/O-Platine PTZ-Kamera zu ersetzen
Warum SoC-Chips vor I/O-Boards sterben
In der Embedded-Welt haben ein SoC-Chip, DDR-Speicher und eMMC-Speicher typischerweise eine kommerzielle Lebensdauer von fünf bis sieben Jahren. Danach stellt der Chiphersteller die Produktion ein. Aber die Teile auf einer I/O-Platine – Spannungsregler, Anschlussklemmen, RS485-Transceiver, Relais-Treiber – sind Standardkomponenten. Sie bleiben fünfzehn oder sogar zwanzig Jahre verfügbar.
Wenn Sie beide Gruppen auf einer einzigen Platine zusammenfassen, zieht der kurzlebige SoC die langlebigen I/O-Teile mit ins Grab. Ich halte das für eine Verschwendung von Geld und Ingenieursleistung.
Ein geteiltes Design löst dieses Problem, indem es die Kernplatine wie ein austauschbares Gehirn behandelt. Die I/O-Trägerplatine ist der Körper. Wenn das Gehirn alt wird, bekommt es ein neues. Der Körper arbeitet weiter.
Wie ein echter Upgrade-Pfad aussieht
Hier ist ein häufiges Szenario, das ich bei unseren PTZ-Kunden sehe. Ein Systemintegrator hat vor fünf Jahren 200 Kameras installiert. Der ursprüngliche SoC verarbeitet die H.265-Kodierung problemlos, aber der Kunde möchte jetzt On-Edge-KI-Analysen – Gesichtserkennung, Fahrzeugverfolgung, Erkennung von Schutzhelmen. Die alte NPU ist zu schwach.
Mit einem geteilten Platinendesign ist der Upgrade-Plan einfach:
- Die Fabrik entwirft eine neue Kernplatine mit einer stärkeren NPU. Der Anschluss-Footprint und die Pinbelegung bleiben gleich.
- Der Integrator bestellt 200 neue Kernplatinen. Jede kostet nur einen Bruchteil eines kompletten Mainboards.
- Ein lokaler Techniker öffnet das Gehäuse, zieht die alte Kernplatine ab, steckt die neue ein und schließt es wieder. Keine Neuverkabelung. Kein erneutes Ausrichten der Kamera. Kein Berühren des Schwenkneigemotors.
- Die E/A-Platine erkennt die neue Kernplatine beim Booten. Die Firmware wird automatisch geladen. Die Kamera ist in wenigen Minuten wieder online.
Dies ist das gleiche SoM (System on Module) plus Carrier-Board-Modell 1 das die breitere Embedded-Industrie bereits verwendet. Es funktioniert.
Upgrade-Kosten: Geteilt vs. Einzelplatine
| Kostenfaktor | Geteilte Architektur | Einzelplatinen-Design |
|---|---|---|
| Ersetzte Komponente | Nur Kernplatine (SoC + DDR + eMMC) | Gesamte Hauptplatine |
| Typische Stückkosten | 30–40 % des Gesamtplatinenpreises | 100 % des Gesamtplatinenpreises |
| Feldarbeitszeit | 10–15 Minuten pro Kamera | 45–90 Minuten (vollständige Demontage) |
| Erneute Kalibrierung erforderlich | Nein | Oft ja (Motoranschlüsse gestört) |
| Software-Neukonfiguration | Minimal (I/O-Treiber unverändert) | Vollständig (neues Board, neuer MAC, neue Konfiguration) |
Das Fazit: Sie schützen Ihre bestehenden Investitionen in Gehäuse, Halterungen, Kabel und I/O-Logik. Sie zahlen nur für das neue Gehirn.
Wie vereinfacht das modulare Design die Feldreparaturen für meine Techniker?
Ich erhalte Anrufe von Integratoren, die einen Techniker zwei Stunden in die Wüste schicken, nur um festzustellen, dass der Kerl das falsche Ersatzboard mitgebracht hat. Bei einem Single-Board-Design gibt es nur ein Board – und es ist teuer, zerbrechlich und schwer zu diagnostizieren.
Ein modulares Split-Design gibt Ihrem Techniker eine klare Fehlergrenze. Wenn das Video einfriert, tauschen Sie das Kernboard aus. Wenn der Netzwerkanschluss tot ist, tauschen Sie das I/O-Board aus. Diese “Ersetzen und Testen”-Methode reduziert die Diagnosezeit von Stunden auf Minuten und erfordert keine fortgeschrittenen technischen Kenntnisse.

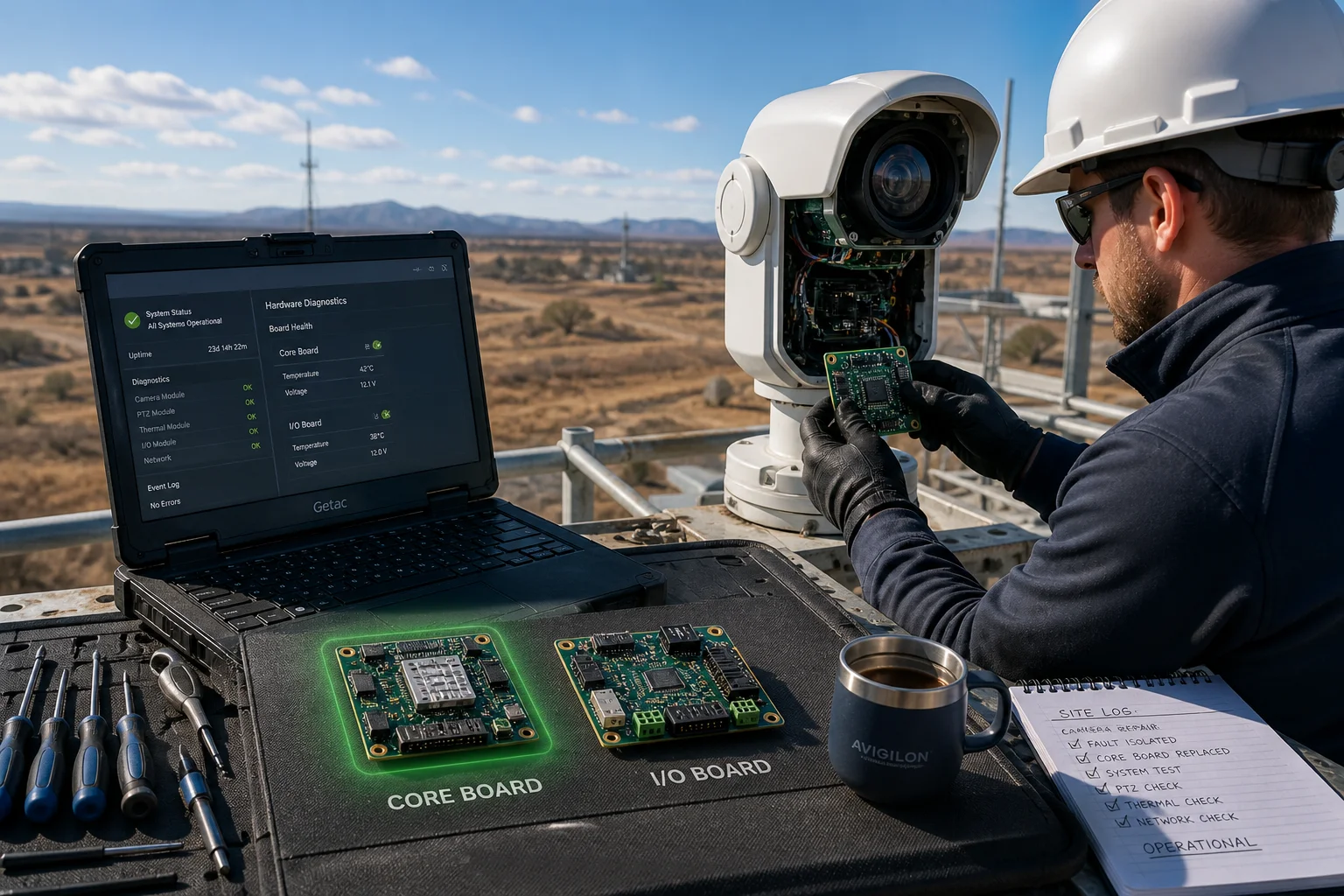

Modulares PTZ-Kamera-Vor-Ort-Reparatur-Split-Board-Design
Die “Austausch-und-Prüf”-Methode
In der industriellen Wartung ist der schnellste Weg, einen Fehler zu finden, ein Modul nach dem anderen auszutauschen. Eine Split-Architektur bietet Ihnen einen natürlichen Bruchpunkt. Hier ist, wie ich Außendienstteams darin schule, sie zu verwenden:
Schritt 1: Schließen Sie einen Laptop an den UART-Debug-Port des Kernboards an. Prüfen Sie, ob das Linux-System startet. Wenn es nicht startet, ist das Kernboard defekt. Tauschen Sie es aus.
Schritt 2: Wenn das System einwandfrei startet, aber das Netzwerk keine Verbindung hat oder der PTZ-Motor sich nicht bewegt, liegt das Problem auf der Seite des I/O-Boards. Tauschen Sie das I/O-Board aus.
Schritt 3: Wenn beide Boards einzeln gut getestet werden, überprüfen Sie den Stecker dazwischen und den Kabelbaum.
Dieser dreistufige Prozess funktioniert für jeden Techniker, der einen Schraubenzieher bedienen und eine serielle Konsole lesen kann. Kein Oszilloskop. Kein Löten. Kein Anruf bei der Fabrik um 3 Uhr morgens.
Warum das für abgelegene Standorte wichtig ist
Viele meiner Kunden installieren PTZ-Kameras auf Mobilfunkmasten, Ölpipelines, Strommasten und Solaranlagen. Diese Standorte sind weit von jeder Werkstatt entfernt. Die Kosten für die Entsendung eines qualifizierten Ingenieurs übersteigen oft das Drei- bis Fünffache der Hardwarekosten selbst.
Bei einer Kamera mit einem einzigen Board muss der Techniker das gesamte Mainboard mitbringen. Wenn sich das eigentliche Problem als durchgebrannte Leistungseingangsspur herausstellt, muss er trotzdem das gesamte Board austauschen. Und er muss danach jede Einstellung neu konfigurieren.
Mit einem Split-Design trägt er ein Kernboard und ein I/O-Board in seiner Tasche. Er testet vor Ort, tauscht nur das aus, was kaputt ist, und fährt nach Hause. Die Kamera ist wieder online, bevor sein Chef mit dem Mittagessen fertig ist.
Fehlertyp vs. ausgetauschtes Board
| Fehlerbild | Wahrscheinlichste Ursache | Zu ersetzende Platine |
|---|---|---|
| Video friert ein / Systemabsturz | SoC-Absturz oder DDR-Fehler | Kernplatine |
| Kein Booten / eMMC beschädigt | Speicherfehler auf der Kernplatine | Kernplatine |
| Ethernet-Port tot | Überspannungsschaden am PHY-Chip auf der I/O-Platine | I/O-Platine |
| PTZ-Motor reagiert nicht | Motor-Treiber-IC-Fehler oder RS485-Defekt | I/O-Platine |
| 4G-Modul kein Signal | SIM-Slot oder HF-Pfad-Schaden auf der I/O-Platine | I/O-Platine |
| Bild OK, aber keine KI-Erkennung | NPU zu schwach oder Firmware-Problem | Kernplatine (Upgrade) |
Diese Tabelle gebe ich jedem neuen Kunden. Drucken Sie sie aus, laminieren Sie sie und legen Sie sie in die Werkzeugkiste Ihres Technikers. Sie spart Zeit und Geld.
Weitere Informationen zur Fehlerbehebung vor Ort finden Sie hier Leitfaden zur Fehlerbehebung bei eingebetteten Überwachungssystemen 2.
Hilft die Trennung der Boards bei der Wärmeableitung während der 4K-4G-Übertragung?
Ich habe Single-Board-PTZ-Kameras getestet, die nach zwei Stunden kontinuierlichem 4K-Streaming über 4G in einem versiegelten Gehäuse bei 55 °C Umgebungstemperatur abgeschaltet wurden. Der SoC erhitzte das direkt daneben liegende 4G-Modul. Beide fielen zusammen aus.
Ja. Die physische Trennung des SoC von der I/O-Platine schafft zwei unabhängige thermische Zonen. Der wärmeerzeugende SoC erhält seinen eigenen Kühlkörper und Luftstrompfad, während temperaturempfindliche Komponenten wie 4G-Module, Elektrolytkondensatoren und Motortreiber kühler bleiben. Diese thermische Entkopplung erhöht direkt die mittlere Zeit zwischen Ausfällen (MTBF) jeder Komponente auf der I/O-Platine.

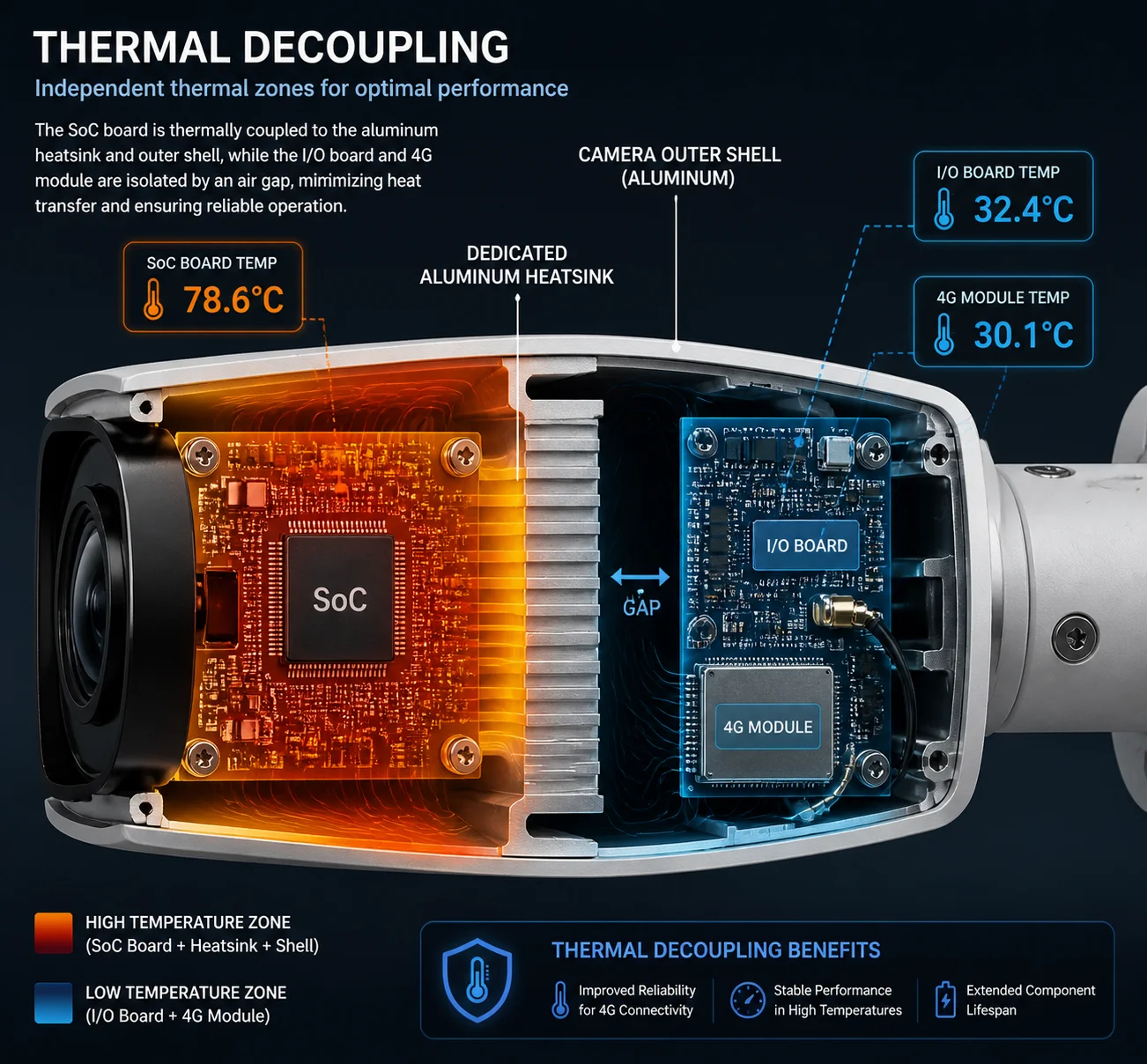

thermische Entkopplung geteilte Platine 4K PTZ Kamera Wärmeableitung
Woher die Hitze kommt
Ein moderner PTZ-Kamera-SoC, der 4K H.265-Kodierung bei 30 fps mit 120 dB WDR durchführt, kann 4 bis 6 Watt Leistung ziehen. Fast die gesamte Leistung wird in Wärme umgewandelt. Wenn Sie ein 4G LTE-Modul hinzufügen, das einen kontinuierlichen Videostream überträgt, erzeugt das Modul selbst weitere 2 bis 3 Watt Wärme.
Auf einer einzigen Platine sind diese beiden Wärmequellen 10 bis 20 Millimeter voneinander entfernt. Die heiße Luft vom SoC-Kühlkörper steigt direkt auf das 4G-Modul. Die HF-Leistung des 4G-Moduls sinkt mit steigender Temperatur. Irgendwann drosselt das Modem seine Datenrate oder trennt die Verbindung vollständig. Ihr Kunde sieht ein eingefrorenes Videobild und ruft Sie an.
Wie thermische Entkopplung in der Praxis funktioniert
In unserem geteilten Design ist die SoC-Kernplatine auf einer Seite des internen Rahmens montiert. Sie verfügt über einen eigenen Aluminiumkühlkörper, der das Metallgehäuse berührt. Wärme fließt vom SoC durch den Kühlkörper und nach außen durch die Gehäusewand.
Die I/O-Platine befindet sich auf der anderen Seite. Das 4G-Modul, die PoE-Schaltung, der Motortreiber und alle Anschlüsse befinden sich hier. Sie erhalten natürlichen Luftstrom aus der entgegengesetzten Richtung. Zwischen den beiden Platinen befindet sich ein physischer Abstand – normalerweise 15 bis 30 Millimeter Luft.
Dieser Abstand wirkt wie eine Firewall für Wärme. Die I/O-Platine bleibt 10 bis 15 Grad kühler, als sie es auf einem Single-Board-Layout wäre. Dieser Temperaturabfall ist nicht gering. Jede Reduzierung der Betriebstemperatur um 10 °C verdoppelt ungefähr die Lebensdauer eines Elektrolytkondensators. Außerdem bleibt das 4G-Modul in seinem komfortablen Betriebsbereich, sodass Sie auch an einem heißen Sommernachmittag stabile Uplink-Geschwindigkeiten erzielen.
Mehr erfahren über Wärmemanagement im Embedded-Kameradesign 3.
Der Wartungs-Payoff
Aus Wartungssicht halten kühlere Komponenten länger. Langlebigere Komponenten bedeuten weniger Serviceeinsätze. Weniger Serviceeinsätze bedeuten niedrigere Betriebskosten für Ihre Projekte. Ich habe Kunden gesehen, die ihre jährliche Ausfallrate im Feld um 30 bis 40 Prozent reduziert haben, nur indem sie in Hochtemperaturumgebungen von einer Single-Board-Kamera auf eine Split-Board-Kamera umgestiegen sind.
Die Rechnung ist einfach. Wenn ein Serviceeinsatz 500 € kostet und Sie 20 Fahrten pro Jahr bei einer Bereitstellung von 200 Kameras vermeiden, sparen Sie 10.000 € pro Jahr. Das deckt die Kameras selbst innerhalb der ersten Garantiezeit ab.
Zum Vergleich, siehe dies Arrhenius-Gleichung Leitfaden zu Temperatur und Lebensdauer von Komponenten 4.
Wird diese Architektur die Kosten für die Lagerhaltung von Ersatzteilen in meinem lokalen Lager reduzieren?
Ich kenne Integratoren, die ein Regal voller teurer Mainboards lagern – eine SKU pro Kameramodell. Jedes neue Projekt fügt eine weitere SKU hinzu. Die Lagerkosten steigen, aber die meisten dieser Platinen werden nie verwendet, bevor sie veraltet sind.
Ja. Eine geteilte Architektur reduziert die Vielfalt und die Kosten von Ersatzteilen erheblich. Sie lagern eine kleine Anzahl von Kernplatinen und eine Reihe von gängigen I/O-Platinen. Da ein Kernplatinenmodell mit vielen Kameramodellen kompatibel ist, schrumpft Ihr Gesamtbestand. Sie geben weniger Geld für Lagerbestände aus und mehr Geld für Renditen bei aktiven Projekten.
Ersatzteillager geteilte Platine PTZ Kamera Bestand
Die Inventur-Mathematik
Denken Sie an einen typischen Integrator, der fünf verschiedene PTZ-Kameramodelle verkauft. In einer Single-Board-Welt bedeutet dies fünf verschiedene Mainboard-SKUs im Ersatzteilbestand. Jedes Board kostet 80 bis 150 US-Dollar. Um zwei Ersatzteile pro Modell vorzuhalten, halten Sie nur für Mainboards 800 bis 1.500 US-Dollar im Inventar.
Wechseln Sie nun zu einem Split-Design. Alle fünf Kameramodelle verwenden dasselbe Kernboard. Die I/O-Boards unterscheiden sich, da jedes Modell unterschiedliche Anschlüsse und Schnittstellen hat. Aber I/O-Boards sind billig – 15 bis 30 US-Dollar pro Stück –, da sie keinen teuren SoC, keinen DDR-Speicher und keinen eMMC-Speicher enthalten.
Ihr neues Inventar sieht wie folgt aus: zwei Kernboards (decken alle fünf Modelle ab) plus zwei I/O-Boards pro Modell (insgesamt zehn Boards). Die Kernboards verursachen den größten Teil der Kosten, aber Sie benötigen nur zwei statt zehn. Die I/O-Boards sind billig. Ihre gesamten Inventarkosten sinken um 40 bis 60 Prozent.
Projektübergreifende Kompatibilität
Hier ist ein weiterer Aspekt, der Geld spart. Wenn Sie ein Kernboard projektübergreifend standardisieren, bleibt auch Ihr Software-Stack standardisiert. Das gleiche Firmware-Image, das gleiche SDK, die gleichen Debugging-Tools funktionieren überall. Ihr Techniker muss sich nicht merken, welche Firmware auf welches Board gehört. Er greift ein Kernboard, schließt es an und das System erkennt automatisch den Typ des I/O-Boards.
Das bedeutet weniger Fehler im Feld. Weniger Fehler bedeuten weniger wiederholte Besuche. Weniger wiederholte Besuche bedeuten geringere Kosten.
Ersatzteilstrategie: Split vs. Single Board
| Inventargegenstand | Geteilte Architektur | Einzelplatinen-Design |
|---|---|---|
| Zu lagernde SKUs | 1–2 Kernboards + einige I/O-Board-Varianten | Ein einzigartiges Mainboard pro Kameramodell |
| Kosten pro Ersatz-Kernboard | 50–80 US-Dollar | N/A (kein separates Kernboard vorhanden) |
| Kosten pro Ersatz-I/O-Board | 15–30 US-Dollar | K.A. |
| Kosten pro Ersatz-Mainboard | K.A. | $80-$150 |
| Gesamtinventar für 5 Modelle (je 2 Ersatzteile) | ~250–500 US-Dollar | ~$800–$1.500 |
| Obsoleszenzrisiko | Gering (nur die Kernplatine bestimmt die Lebensdauer des SoC) | Hoch (die gesamte Platine wird mit dem SoC obsolet) |
Was Sie Ihren Lieferanten fragen sollten
Wenn Sie PTZ-Kameras von einem chinesischen Hersteller kaufen und diese Lagerhaltungs Vorteile nutzen möchten, nehmen Sie dies in Ihre Kaufvereinbarung auf. Hier ist meine Empfehlung:
- Die Kernverarbeitungsplatine (SoC + DDR + eMMC + PMIC) muss ein modulares Steckdesign mit einem standardmäßigen, hochzuverlässigen Steckverbinder verwenden.
- Die I/O-Carrier-Platine muss alle externen Schnittstellen, den Stromeingang, die PTZ-Motorsteuerung und die Steuerung der Zusatzbeleuchtung enthalten. Sie muss mindestens zwei Generationen kompatibler Kernplatinen unterstützen.
- Der Lieferant muss die Kernplatine als eigenständiges Ersatzteil mit eigener Teilenummer und einer Austauschhilfe anbieten.
- Wenn die aktuelle Kernplatine das Ende ihrer Lebensdauer erreicht, muss der Lieferant eine Pin-kompatible und Abmessungs-kompatible Upgrade-Version bereitstellen, die auf der vorhandenen I/O-Platine ohne Hardware-Änderung funktioniert.
Dies sind Standardpraktiken in der Embedded-SoM-Branche. Jeder ernsthafte, F&E-getriebene Hersteller sollte in der Lage sein, diese zu erfüllen. Wenn Ihr Lieferant dies nicht kann, sagt Ihnen das etwas über seine technische Tiefe.
Weitere Informationen zu den Vorteilen modularer Hardware-Designs finden Sie hier Whitepaper zur Standardisierung von System on Module 5 und diesem Leitfaden zur Reduzierung der MTTR (Mean Time To Repair) 6.
Schlussfolgerung
Eine getrennte SoC- und I/O-Platinenarchitektur senkt die Reparaturkosten, beschleunigt die Feld-Diagnose, verbessert die thermische Zuverlässigkeit und vereinfacht die Ersatzteilverwaltung – jeder Wartungsvorteil, den ein seriöser Integrator benötigt.
