Was ist die staubgeschützte und wartungsfreie Logik für den internen aktiven Kühlventilator?

Ich habe gesehen, wie Ventilatoren in der Praxis versagt haben. Staub tötet Lager. Hitze tötet Chips. Wenn beides gleichzeitig auftritt, verliert man eine Kamera - und eine Lastwagenfahrt, um sie zu reparieren, kostet mehr als das Gerät selbst.

Die staubdichte und wartungsfreie Logik funktioniert auf drei Ebenen: eine versiegelte IP66/IP67-Kammer, die Staub von außen vollständig abhält, ein geschlossenes internes Luftzirkulationssystem, das die Wärme in das Metallgehäuse leitet, ohne Außenluft anzusaugen, und ein intelligenter PWM-Algorithmus zur Temperatursteuerung, der den Lüfter nur dann in Betrieb nimmt, wenn er wirklich benötigt wird - was den mechanischen Verschleiß um über 60% reduziert.

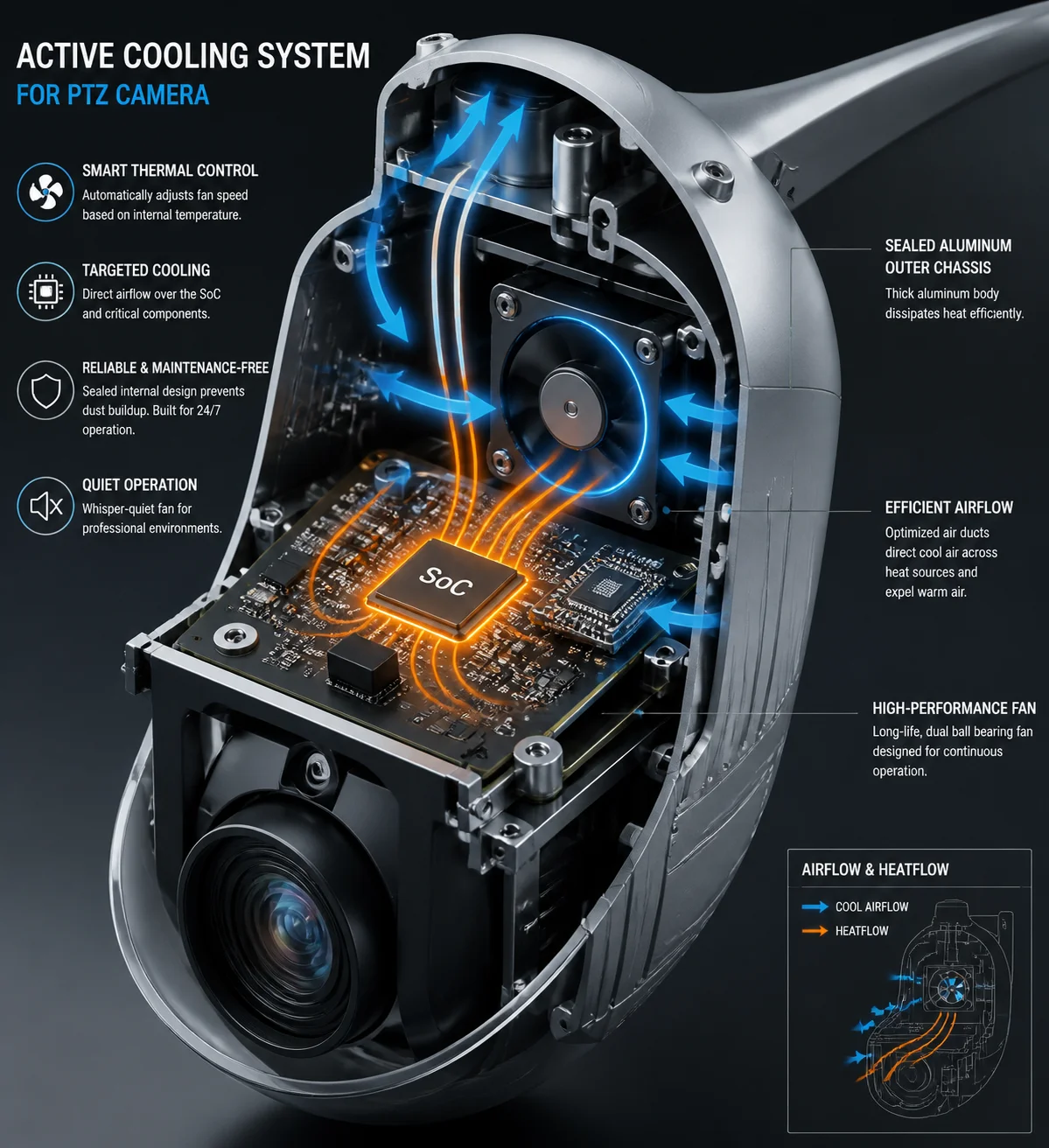

PTZ-Kamera mit internem, aktivem Lüfter und staubgeschütztem Design

Im Folgenden werde ich die einzelnen Teile dieses Systems aufschlüsseln. Ich werde die vier Fragen beantworten, die ich am häufigsten von Integratoren wie David Miller höre, die PTZ-Kameras an staubigen, netzfernen Standorten in Texas, Alberta und im Nahen Osten einsetzen. Jede Antwort basiert auf dem, was wir bei der Entwicklung dieser Kameras seit 2013 in unserem Forschungs- und Entwicklungszentrum in Shenzhen gelernt haben.

Werden die Lager des Lüfters ausfallen, wenn die Kamera in einer staubigen Baustelle installiert wird?

Darüber habe ich mir früher auch Sorgen gemacht. Auf einer Baustelle in West-Texas wird in einer Woche mehr Staub auf eine Kamera geworfen als auf den Dächern einer Stadt in einem Jahr. Wenn dieser Staub in die Lager gelangt, stirbt der Lüfter ab. Dann überhitzt das SoC. Dann müssen Sie ein Team losschicken, um ein Gerät an einem 30 Fuß hohen Mast auszutauschen.

Nein - die Lager werden nicht durch Staub beschädigt, da der Lüfter in einer vollständig abgedichteten IP66/IP67-Kammer sitzt. Externer Staub kommt niemals mit den Lüfterflügeln oder Lagern in Berührung. Der Lüfter zirkuliert nur die interne Luft über die Kühlkörper und das Aluminiumgehäuse. In Kombination mit MagLev- oder versiegelten hydraulischen Lagern, die für mehr als 50.000 Betriebsstunden ausgelegt sind, läuft der Lüfter bei Dauerbetrieb 6 bis 8 Jahre lang wartungsfrei.

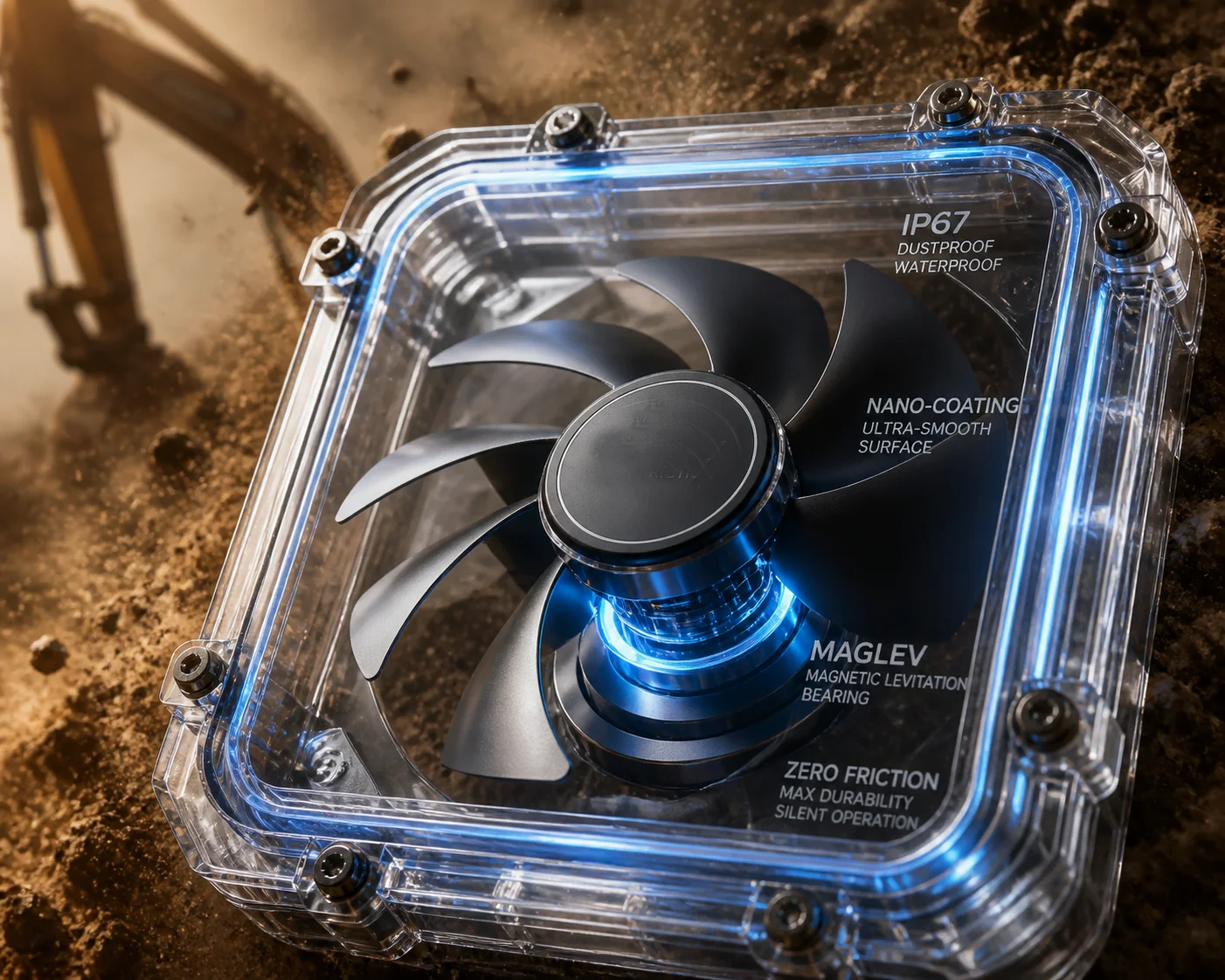

PTZ-Kamera abgedichtete Kammer Lüfterlager Staubschutz

Warum externer Staub nicht die wahre Bedrohung ist

Die meisten Leute nehmen an, dass der Lüfter wie ein Laptop-Lüfter funktioniert - er saugt Luft von außen an, drückt sie über einen Kühlkörper und bläst sie hinten wieder aus. Wenn das wahr wäre, würde eine staubige Baustelle die Lager innerhalb von Monaten völlig zerstören. Industrielle PTZ-Kameras funktionieren jedoch nicht auf diese Weise.

Der Ventilator befindet sich in einem versiegelten Gehäuse. Stellen Sie sich das Ganze wie ein Aquarium mit einer kleinen Pumpe darin vor. Die Pumpe bewegt das Wasser im Inneren des Tanks, aber es gelangt kein Wasser von außen hinein. Das gleiche Prinzip gilt hier. Der Lüfter drückt die interne Luft über den SoC-Prozessor, die Lasertreiberplatine und andere heiße Komponenten. Diese erwärmte Luft trifft dann auf die Innenwand des Aluminiumgehäuses. Das Gehäuse wirkt wie ein riesiger Kühlkörper. Die Wärme wandert von der Luft zum Metall und vom Metall zur Außenatmosphäre. Zu keinem Zeitpunkt gelangt Außenluft - oder Staub - in das System. Eine ausführliche Erläuterung der IP66/IP67-Dichtungsanforderungen finden Sie in der Norm IEC 60529 für den Schutz gegen Eindringen ¹.

Vergleich der Lagertechnik

Die Art des Lagers im Inneren des Ventilators spielt eine große Rolle. Im Folgenden werden die drei wichtigsten Optionen miteinander verglichen:

Lager Typ	Lebensdauer (Stunden)	Staubbeständigkeit	Lärmpegel	Kosten
Ärmel (Basic)	25,000 - 30,000	Niedrig - muss versiegelt werden	Mittel	Niedrig
Hydraulisch (versiegelt)	40,000 - 50,000	Hoch - vollständig versiegelt	Niedrig	Mittel
MagLev (Magnetisch)	50,000 - 70,000	Sehr hoch - kein Kontakt	Sehr niedrig	Höher

Bei Loyalty-Secu verwenden wir MagLev-Lager in unseren High-End-PTZ-Modellen. Der Rotor schwebt auf einem Magnetfeld. Es gibt keinen physischen Kontakt zwischen den beweglichen Teilen. Kein Kontakt bedeutet keine Reibung. Keine Reibung bedeutet keine Verschleißpartikel. Keine Verschleißpartikel bedeuten, dass der Mechanismus nicht verklebt. Technische Daten von Die MagLev-Lagertechnologie von Sunon ² bestätigt die verlängerte Lebensdauer von Magnetschwebetechniken im Dauerbetrieb.

Was ist mit internen Staubquellen?

Das ist eine Frage, die die meisten Menschen vergessen zu stellen. Selbst in einer versiegelten Kammer können Mikropartikel vorhanden sein. Kabelisolierungen können im Laufe der Jahre winzige Fasern abwerfen. Die konforme Beschichtung von Leiterplatten kann bei extremen Temperaturschwankungen abplatzen. Wir begegnen diesem Problem mit zwei Maßnahmen. Erstens mit der bereits erwähnten antistatischen Beschichtung. Zweitens unterstützen einige unserer fortschrittlichen Modelle einen kurzen Rückwärtsdrehzyklus beim Einschalten. Dabei dreht sich der Lüfter für etwa zwei Sekunden mit hoher Geschwindigkeit rückwärts. Dabei wird die Zentrifugalkraft genutzt, um Mikropartikel, die sich auf den Flügeln abgesetzt haben, abzuschleudern. Dies ist ein Selbstreinigungsschritt, der automatisch erfolgt. Sie müssen nicht darüber nachdenken.

Wird der Lüfter nur aktiviert, wenn die Innentemperatur einen bestimmten Schwellenwert erreicht?

Ich habe mit Integratoren gearbeitet, die solarbetriebene Anlagen betreiben, bei denen jedes Milliampere zählt. Läuft der Lüfter rund um die Uhr, entleert sich die Batterie schneller und wird schneller abgenutzt. Beide Ergebnisse kosten Geld.

Ja - der Lüfter wird durch einen PWM-Algorithmus in Verbindung mit einem internen NTC-Temperatursensor gesteuert. Unterhalb eines bestimmten Schwellenwerts (in der Regel 40°C-45°C) bleibt er vollständig ausgeschaltet. Steigt die Temperatur, erhöht sich die Lüftergeschwindigkeit stufenweise. Durch diesen bedarfsgesteuerten Ansatz wird die Gesamtlaufzeit des Lüfters um mehr als die Hälfte reduziert, was sowohl die Lebensdauer der Lager als auch die Lebensdauer der Batterie in solarbetriebenen Anlagen direkt verlängert.

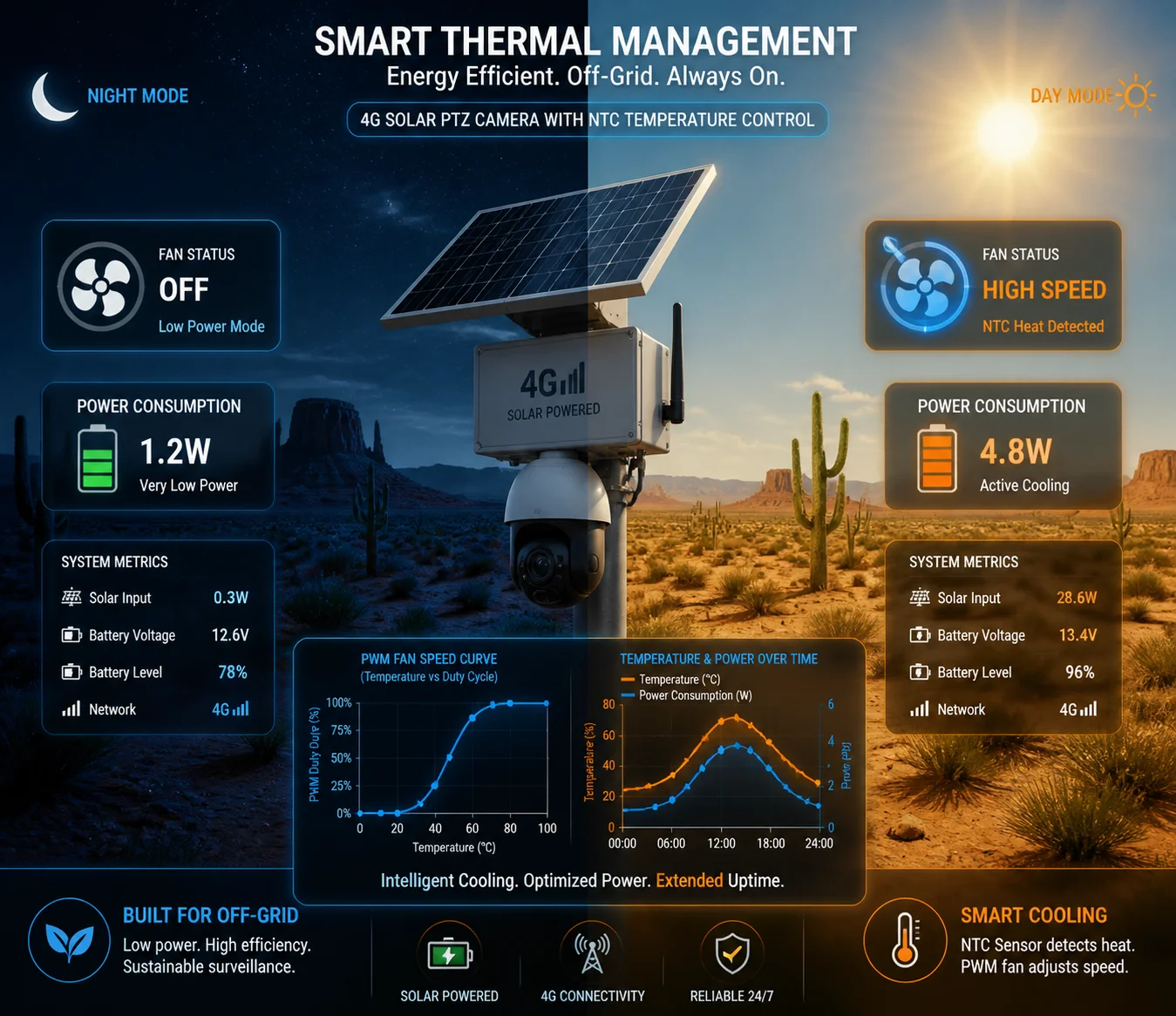

PTZ-Kamera Smart Fan Temperaturschwelle PWM-Steuerung

Die Funktionsweise der Temperaturregelungslogik

Das System verwendet einen oder mehrere NTC-Thermistoren (negativer Temperaturkoeffizient), die in der Nähe der wärmsten Komponenten - in der Regel der Hauptprozessor des SoC und das Leistungsregelungsmodul - angebracht sind. Die MCU liest diese Sensoren kontinuierlich aus. Basierend auf den Messwerten sendet sie ein PWM-Signal (Pulsweitenmodulation) an den Lüftermotor. Ein höheres Tastverhältnis bedeutet schnelleres Drehen. Ein geringeres Tastverhältnis bedeutet langsameres Drehen. Unterhalb des Schwellenwerts ist das Tastverhältnis null - der Lüfter ist ausgeschaltet. Die Website PWM-Lüfterdrehzahlregelung Standard ³ hat sich in der industriellen Kühlung weitgehend durchgesetzt.

Hier sehen Sie eine typische Zuordnung von Temperatur und Lüfterdrehzahl:

Innentemperatur	Lüftergeschwindigkeit	Leistungsaufnahme	Zweck
Unter 40°C	Aus (0 RPM)	~0 mA	Energie sparen, kein Verschleiß
40°C - 50°C	Niedrig (30% PWM)	~50 mA	Sanfte Luftbewegung
50°C – 60°C	Mittel (60% PWM)	~120 mA	Aktive Kühlung für Dauerlast
Über 60°C	Voll (100% PWM)	~200 mA	Maximale Kühlung, thermischer Schutz

Dual-Trigger-Logik: Last + Temperatur

Einige unserer Modelle gehen über einfache Temperaturschwellen hinaus. Sie überwachen auch die Prozesslast. Wenn die Kamera mit einer hohen Bitrate kodiert – sagen wir, 8 Mbps H.265 bei 30fps mit laufender KI-Analyse –, erzeugt der SoC mehr Wärme, noch bevor der Thermistor einen Anstieg registriert. Die Firmware antizipiert dies. Sie startet den Lüfter präventiv mit niedriger Geschwindigkeit und verhindert so einen plötzlichen Temperaturanstieg. Diese gleichmäßigere thermische Kurve schont die Komponenten und vermeidet die Belastung durch schnelle Heiz- und Kühlzyklen.

Warum das für Solaranlagen wichtig ist

Bei einem 4G-Solar-PTZ-System ist die Batteriebank für ein bestimmtes tägliches Energiebudget ausgelegt. Jede Komponente, die Strom zieht, beeinflusst, wie viele Panels und Batterien Sie benötigen. Wenn der Lüfter 24 Stunden am Tag mit voller Geschwindigkeit laufen würde, würde dies das Energiebudget um etwa 4,8 Wh pro Tag erhöhen. Das mag wenig klingen, aber in einem Winterszenario mit nur 3–4 Stunden nutzbarem Sonnenlicht kann dies den Unterschied ausmachen, ob das System die Nacht überlebt oder um 4 Uhr morgens abschaltet.

Indem der Lüfter bei kühlen Nächten und Perioden geringer Last ausgeschaltet bleibt, sorgt die intelligente Steuerungslogik dafür, dass der durchschnittliche Stromverbrauch des Lüfters für große Teile des Tages nahe Null liegt. Das ist nicht nur ein nettes Feature. Für netzunabhängige Installationen ist dies eine zwingende Voraussetzung. Für Richtlinien zur Energiebudgetierung konsultieren Sie Ressourcen zur Berechnung der Solarenergie für entfernte Sicherheitskameras ⁴.

Der selbstreinigende Burst

Ich habe bereits den Rückwärtslaufzyklus erwähnt. Er ist ebenfalls in die Steuerungslogik integriert. Bei einigen Modellen löst die Firmware alle 24 Stunden oder bei jedem Einschalten einen 2-sekündigen Hochgeschwindigkeits-Burst aus. Dieser Burst dient zwei Zwecken: Er entfernt Ablagerungen von Mikropartikeln von den Flügeln und gibt dem System die Möglichkeit, die Lüftergesundheit zu überprüfen. Wenn der Lüfter während dieses Bursts die erwartete Drehzahl nicht erreicht, protokolliert das System einen Fehler. Mehr dazu im Abschnitt Benachrichtigungen unten.

Wie verhindert die “Sealed-Chamber”-Konstruktion, dass Staub auf das Objektiv oder den Sensor gelangt?

Ich habe Kameras anderer Marken nach 18 Monaten im Einsatz geöffnet. Staub auf dem Sensor. Staub auf dem hinteren Linsenelement. Dunst auf jedem Bild. Der Kunde machte die Kamera dafür verantwortlich. Aber das eigentliche Problem war das Luftstromdesign – es zog schmutzige Luft direkt über die Optik.

Das versiegelte Kammerdesign verwendet physische Kompartimentierung. Das optische Modul – Linse, Sensor und IR-Cut-Filter – befindet sich in einem eigenen isolierten Hohlraum, der durch Dichtungen und Schottabdichtungen vom Elektronikraum getrennt ist. Der Lüfter arbeitet nur im Elektronikraum. Kein Luftstromweg verbindet die Lüfterkammer mit der optischen Kammer. Das bedeutet, dass selbst die interne Luftbewegung keine Partikel auf die Linse oder die Sensoroberfläche tragen kann.

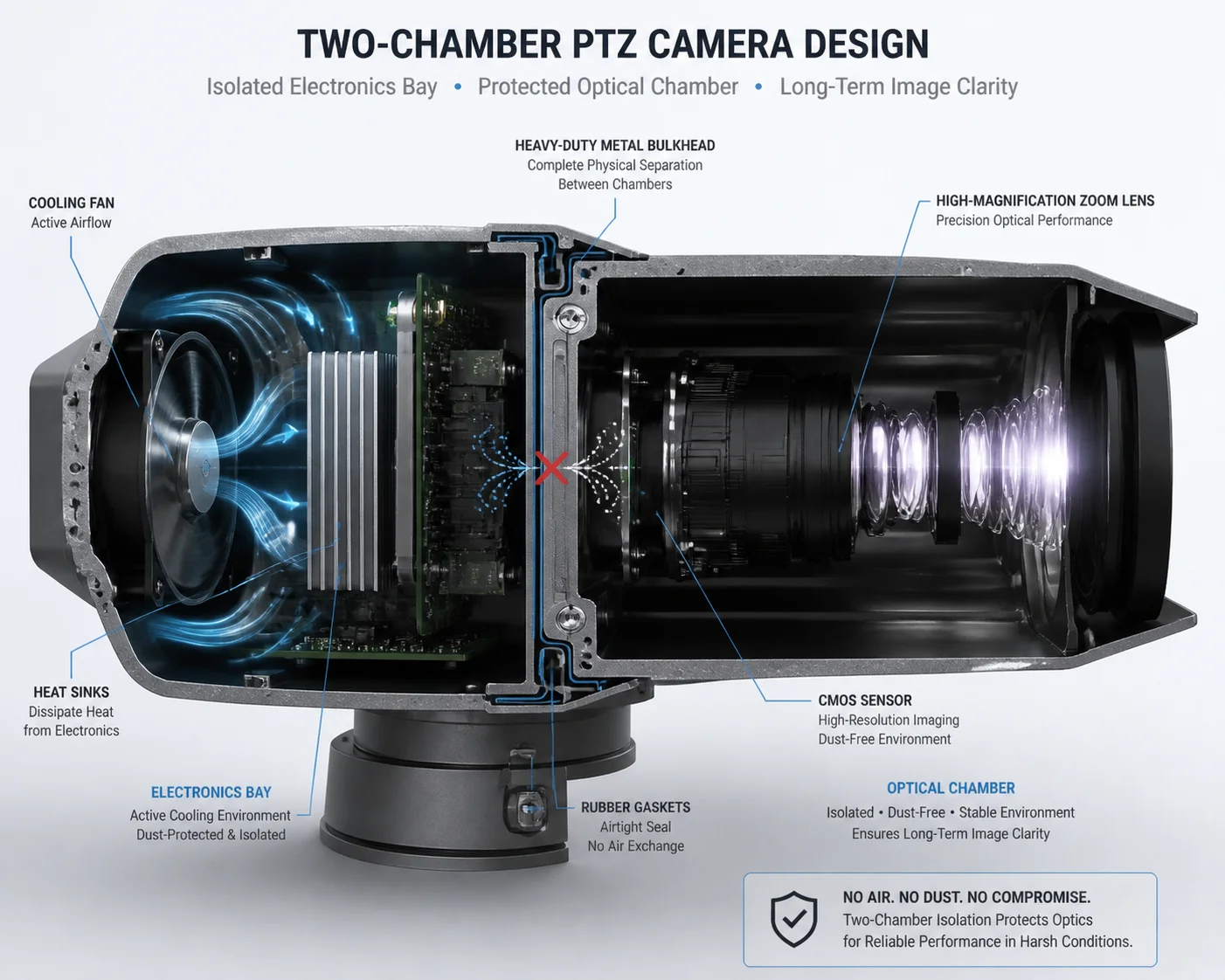

PTZ-Kamera mit abgedichteter optischer Kammer, staubisolierendes Design

Zwei Kammern, zwei Aufgaben

Stellen Sie sich die Kamera als zwei versiegelte, miteinander verbundene, aber innen nicht verbundene Boxen vor. Box eins enthält die Elektronik: SoC, Netzteil, Videokodierer, 4G-Modul und Lüfter. Box zwei enthält die Optik: Zoomobjektivbaugruppe, CMOS-Sensor, IR-Cut-Filter und Fenster des Laserbeleuchters. Dazwischen befindet sich eine Metallwand mit Gummidichtungen. Verkabelung wird durch versiegelte Steckverbinder oder vergossene Kabelverschraubungen geführt. Es strömt keine Luft hindurch. Dieses Designprinzip entspricht den Best Practices für den Schutz optischer Komponenten in Industriekameras ⁵.

Diese Trennung ist die wichtigste Designentscheidung für langfristige Bildqualität. Es spielt keine Rolle, wie gut die Staubdichtigkeit Ihres Lüfters ist, wenn verschmutzte Luft den Sensor erreichen kann. Indem wir die optische Kammer zu einer eigenen versiegelten Umgebung machen, beseitigen wir dieses Risiko vollständig.

Der Luftstromweg im Elektronikfach

Im Elektronikfach erzeugt der Lüfter ein zirkuläres Luftstrommuster. Die Luft strömt vom Lüfter über den Kühlkörper des SoC, entlang der Innenwand des Gehäuses und zurück zum Lufteinlass des Lüfters. Die Gehäusewand ist der Wärmetauscher. Außen hat das Aluminiumgehäuse Rippen oder eine große ebene Fläche, die der Umgebungsluft und dem Wind ausgesetzt ist. Wärme wird durch Leitung durch das Metall übertragen und dann durch Konvektion und Strahlung an die Atmosphäre abgegeben.

Hier ist ein Vergleich der beiden Kammern:

Merkmal	Elektronikfach	Optische Kammer
Enthält Lüfter	Ja	Nein
Von außen abgedichtet	Ja (IP66/IP67)	Ja (IP66/IP67)
miteinander verbunden	Nein – Wand abgedichtet	Nein – Wand abgedichtet
Wärmequellen	SoC, Netzteil, Laser-Treiber	Minimal (nur Sensor)
Staubrisiko für das Bild	Keines – keine Optik hier	Eliminiert — kein Luftstrom vom Lüfter
Kühlmethode	Interner Lüfter + Gehäuseleitung	Passive Leitung durch das Gehäuse

Was ist mit den Schwenk-/Neige-Drehgelenken?

Dies ist eine clevere Frage, die erfahrene Integratoren immer stellen. Die PTZ-Kamera dreht sich auf der Schwenkachse um 360° und auf der Neigeachse um bis zu 90° oder mehr. Jedes Drehgelenk ist ein potenzieller Eintrittspunkt für Staub und Wasser. Wir lösen dies mit mehrschichtigen Labyrinthdichtungen und Silikon-O-Ringen an jedem Gelenk. Der Schleifring – der Strom- und Datensignale durch das Drehgelenk leitet – ist ebenfalls in seiner eigenen abgedichteten Unterkammer untergebracht. Der Schleifring teilt sich niemals den Luftraum mit dem optischen Modul.

Berücksichtigung des Überdrucks

Einige Industriekameradesigns verwenden einen leichten internen Überdruck, um Luft durch Mikroritzen nach außen zu drücken und zu verhindern, dass Staub eingesaugt wird. Bei einem vollständig abgedichteten IP66/IP67-Design ist dies weniger kritisch, da überhaupt keine Lücken vorhanden sein sollten. Die thermische Ausdehnung und Kontraktion der Innenluft kann jedoch leichte Druckunterschiede erzeugen. Unser Gehäusedesign berücksichtigt dies mit einer kleinen Druckausgleichsentlüftung im Gore-Tex-Stil – sie ermöglicht den Druckausgleich, ohne dass flüssiges Wasser oder Staubpartikel eindringen können. Dies verhindert Dichtungsbelastungen bei extremen Temperaturschwankungen, wie z. B. einem Wüstenzyklus von 50 °C bis 5 °C zwischen Tag und Nacht. Weitere Informationen zu Druckausgleichsentlüftungen finden Sie unter Gore's Schutzbelüftungstechnologie für abgedichtete Gehäuse ⁶.

Gibt es ein Warnsystem, das mich benachrichtigt, wenn sich das Kühlgebläse nicht mehr dreht?

Ich hatte einen Kunden, der im Sommer drei Kameras verloren hat, weil die Lüfter lautlos ausgefallen sind. Keine Warnung. Kein Protokolleintrag. Der SoC wurde einfach überhitzt, bis die Firmware abstürzte. Als jemand es bemerkte, waren die Platinen beschädigt. Drei Serviceeinsätze. Drei Ersatzgeräte. Das war eine Lektion von $6.000.

Ja – das System überwacht die Lüftergeschwindigkeit über ein Hall-Effekt-Tachometersignal, das an die MCU zurückgeführt wird. Wenn sich der Lüfter nicht dreht oder unter eine Mindestdrehzahlgrenze fällt, löst die Firmware sofort eine Warnung über eine SNMP-Trap, eine E-Mail-Benachrichtigung oder einen Plattformalarm über die ONVIF-Ereignisabonnement aus. Gleichzeitig geht das System in einen thermischen Schutzmodus – Reduzierung der SoC-Taktfrequenz und der Kodierungsbitrate, um die Wärmeabgabe zu verringern und Hardwareschäden zu verhindern.

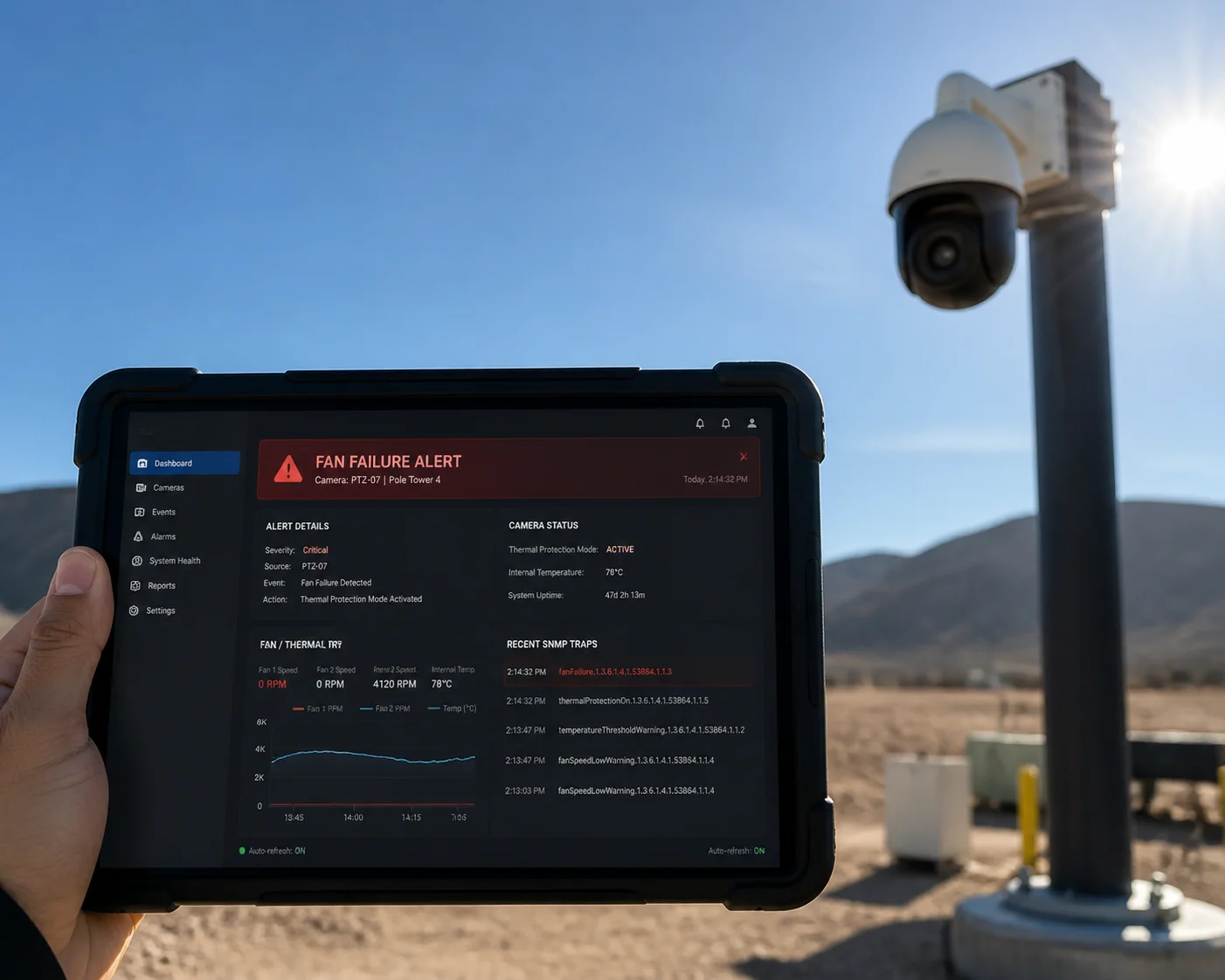

PTZ-Kamera-Lüfterausfallwarnung SNMP-Benachrichtigungssystem

So funktioniert die Lüfterzustandsüberwachung

Jeder von uns verwendete Lüfter verfügt über einen integrierten Hall-Effekt-Sensor. Dieser Sensor erzeugt jedes Mal ein Impulssignal, wenn der Rotor eine Umdrehung abschließt. Die MCU zählt diese Impulse pro Sekunde, um die Drehzahl zu berechnen. Dies ist keine Schätzung – es ist eine direkte Echtzeitmessung der tatsächlichen Lüftergeschwindigkeit.

Die Firmware vergleicht die gemessene Drehzahl mit der erwarteten Drehzahl für den aktuellen PWM-Tastgrad. Wenn der Lüfter mit 3.000 U/min drehen sollte, aber nur 1.200 U/min erreicht, stimmt etwas nicht. Vielleicht beginnt das Lager zu klemmen. Vielleicht ist eine Kabelverbindung locker. Das System kennzeichnet dies als ein Ereignis “Lüfterdegradation”. Wenn die Drehzahl auf Null fällt, während das PWM-Signal aktiv ist, kennzeichnet das System dies als ein Ereignis “Lüfterausfall”.

Alarmzustellmethoden

Verschiedene Integratoren verwenden unterschiedliche Überwachungsplattformen. Wir unterstützen mehrere Alarmkanäle, um sie in bestehende Arbeitsabläufe zu integrieren:

• SNMP-Trap: Für Integratoren, die Netzwerkverwaltungssysteme wie Nagios, PRTG oder SolarWinds verwenden. Die Kamera sendet eine SNMP v2c- oder v3-Trap an die konfigurierte Manager-IP. Die Trap enthält die OID für den Lüfterstatus, die aktuelle Temperatur und die Geräteseriennummer. Die SNMP-Standard für die Überwachung von Netzwerkgeräten ⁷ stellt den Rahmen für diese Benachrichtigungen bereit.
• E-Mail-Benachrichtigung: Für kleinere Betriebe ohne ein vollständiges NMS. Die Kamera sendet eine E-Mail direkt an eine konfigurierte Adresse. Die Betreffzeile enthält den Gerätenamen und den Benachrichtigungstyp. Einfach und effektiv.
• ONVIF-Ereignisabonnement: Für Integratoren, die VMS-Plattformen wie Milestone oder Genetec verwenden. Die Kamera veröffentlicht einen Lüfterausfall als ONVIF-Ereignis. Das VMS erfasst es und zeigt es im Alarm-Dashboard neben Bewegungsereignissen und Analysealarmen an. Beziehen Sie sich auf die ONVIF-Ereignisbehandlungs-Spezifikation ⁸ für Implementierungsdetails.
• Plattform-API / Webhook: Für benutzerdefinierte Überwachungs-Dashboards. Wir bieten eine HTTP-Webhook-Option, die eine JSON-Nutzlast an eine angegebene URL sendet, wenn ein Lüfterereignis auftritt.

Thermischer Schutzmodus

Die Benachrichtigung ist nur die halbe Geschichte. Die andere Hälfte ist, was die Kamera tut, um sich selbst zu schützen. Wenn ein Lüfterausfall erkannt wird, wechselt die Firmware in den thermischen Schutzmodus. Sie führt drei Schritte aus. Erstens reduziert sie die SoC-Taktfrequenz. Dies verringert die Verarbeitungsleistung, aber auch die Wärmeabgabe. Zweitens reduziert sie die Kodierungs-Bitrate und die Bildrate – zum Beispiel von 8 Mbps bei 30 fps auf 4 Mbps bei 15 fps. Drittens kann sie nicht wesentliche Funktionen wie On-Board-KI-Analysen deaktivieren, um die thermische Last weiter zu reduzieren.

Ziel ist es, die Kamera am Leben und streamend zu halten – auch bei reduzierter Qualität –, bis ein Techniker das Problem beheben kann. Dies ist weitaus besser als ein stiller Ausfall, der Sie mit einem schwarzen Bildschirm und keiner Ahnung zurücklässt, warum. Best Practices für die Überwachung von Fernanlagen und das Benachrichtigungsmanagement ⁹ betonen die Bedeutung der proaktiven Fehlererkennung.

Warum das für abgelegene Standorte wichtig ist

Für eine 4G-solare Kamera an einer Pipeline-Trasse oder einem abgelegenen Baustellenperimeter kann der nächste Techniker 4 Autostunden entfernt sein. Stille Ausfälle sind der Feind. Jede Benachrichtigung, die das NOC erreicht, bevor die Hardware beschädigt ist, spart eine LKW-Fahrt. Bei $500 bis $1.500 pro LKW-Fahrt im ländlichen Nordamerika amortisiert sich die Lüfterzustandsüberwachung bei der ersten Auslösung.

Bei Loyalty-Secu behandeln wir diese Benachrichtigungen als Kernfunktion, nicht als nachträglichen Einfall. Unser Firmware-Team testet jeden Benachrichtigungspfad während des 48-stündigen Burn-in-Aging-Tests, den jede Kamera vor dem Versand durchläuft. Wenn die Benachrichtigung in unserer Testkammer nicht zuverlässig auslöst, verlässt die Kamera das Werk nicht.

Schlussfolgerung

Die staubdichte und wartungsfreie Logik ist kein einzelner Trick. Es ist ein System – versiegelte Kammern blockieren Staub, MagLev-Lager eliminieren Verschleiß, intelligente PWM-Steuerung reduziert unnötige Laufzeiten und die Echtzeit-Lüfterüberwachung fängt Ausfälle ab, bevor sie Schäden verursachen. So erhalten Sie 6+ Jahre wartungsfreien Betrieb unter den härtesten Feldbedingungen.

---

1. IEC 60529 internationaler Standard für IP-Schutzarten. ︎↩︎ 2. Sunon MagLev-Lagertechnologie-Spezifikationen und Lebensdauerdaten. ︎↩︎ 3. Intel PWM-Lüftergeschwindigkeitsregelung Standard für Wärmemanagement. ︎↩︎ 4. Solar-elektrisches Lernzentrum – Strombudgetberechnungen für abgelegene Standorte. ︎↩︎ 5. Edmund Optics Leitfaden zum Umweltschutz für optische Systeme. ︎↩︎ 6. Gore Schutzbelüftungstechnologie für abgedichtete Industriegehäuse. ︎↩︎ 7. IETF SNMP-Standard für die Überwachung und Alarmierung von Netzwerkgeräten. ︎↩︎ 8. ONVIF-Ereignisbehandlungs-Spezifikation für die VMS-Integration. ︎↩︎ 9. DPS Telecom Best Practices für die Fernüberwachung von Geräten. ︎↩︎
