Was ist der tatsächliche stille Stromverbrauch des 4G-Solar-Systems im Schlafmodus?

Ich habe in 11 Tagen eine volle Powerbank verloren. Die Kamera war im “Ruhezustand”. Laut Datenblatt waren es 30 Tage. Diese Zahl war eine Lüge.

Ein gut konzipiertes 4G-Solarkamerasystem verbraucht im echten Deep-Sleep-Modus zwischen 50 mW und 100 mW. Das entspricht etwa 4 mA bis 8 mA bei 12 V. Billige Systeme verbrauchen oft 200 mW oder mehr, da sie den Hauptprozessor oder das 4G-Modem nie vollständig abschalten.

Stromverbrauch im Schlafmodus von 4G-Solarkamerasystemen

Die meisten Datenblätter geben Ihnen eine einzige, klare Zahl für den Stromverbrauch im Schlafmodus. Diese Zahl wird in einem perfekten Labor gemessen. Perfekte Temperatur. Perfekter Empfang. Kein Wind, der den PIR auslöst. Ihr Baustelle in Texas oder Alberta ist kein Labor. Daher möchte ich Ihnen zeigen, was Ihre Batterie tatsächlich entleert, wenn die Kamera “still” ist. Ich werde jede Komponente aufschlüsseln. Ich werde Ihnen reale Zahlen nennen. Und ich werde Ihnen zeigen, wie Sie sie selbst testen können, bevor Sie sich für eine Großbestellung entscheiden.

Wie viele Milliampere (mA) verbraucht das System im Standby-Modus, während es auf ein Fernaufwecken wartet?

Früher habe ich der mA-Zahl auf dem Datenblatt vertraut. Dann habe ich ein Messgerät an das Kabel angeschlossen. Die tatsächliche Zahl war dreimal höher.

Im Standby-Modus für Fernaufweckungen verbraucht eine richtig konzipierte 4G-Solarkamera 4 mA bis 8 mA bei 12 V. Das bedeutet insgesamt 50 mW bis 100 mW. Aber wenn das 4G-Signal schwach ist, verstärkt das Modem seine Sendeleistung, und der Verbrauch kann ohne Vorwarnung auf 15 mA bis 20 mA ansteigen.

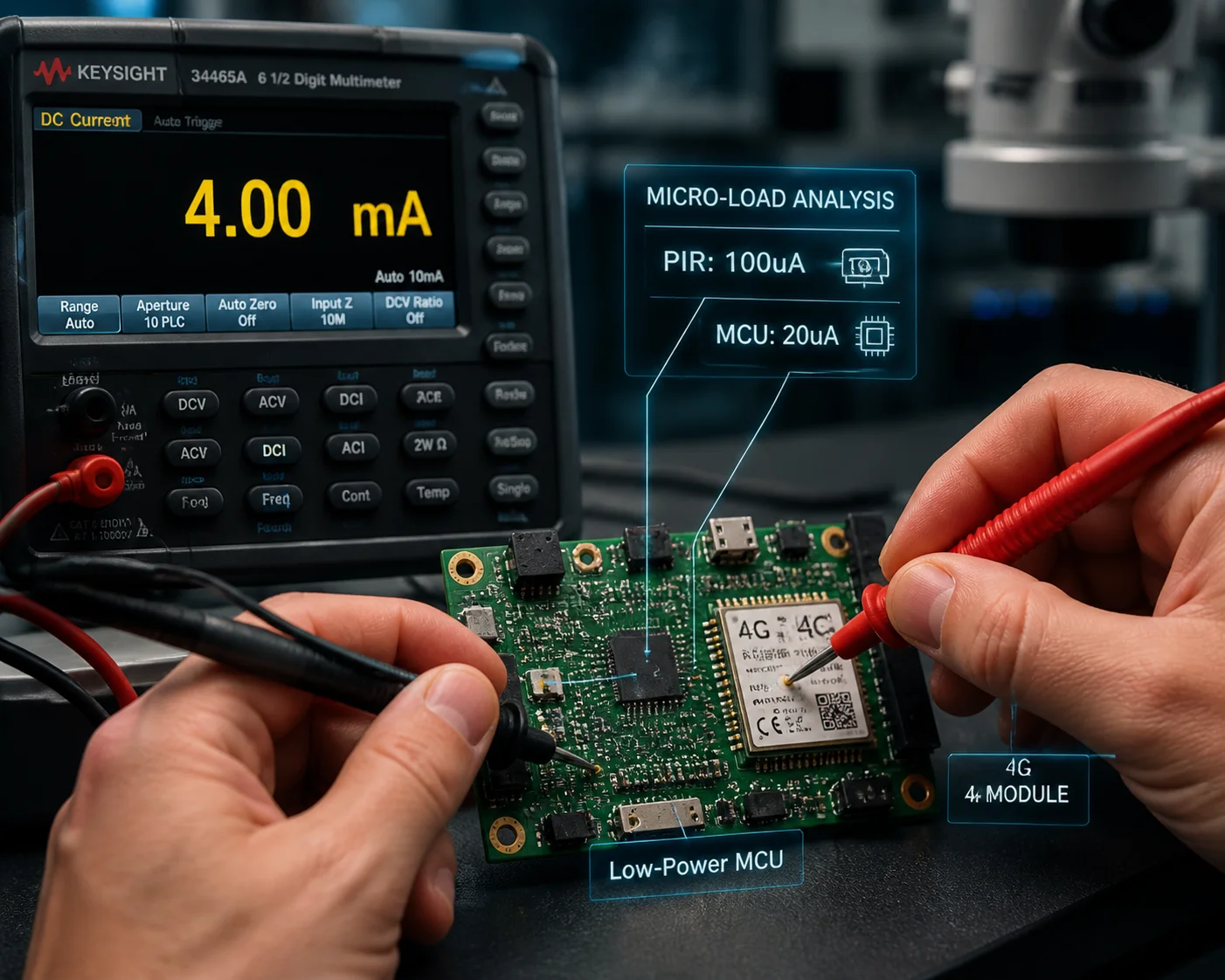

Milliampere-Verbrauch von 4G-Solarkameras im Standby-Modus

Wohin fließt jedes Milliampere?

Der gesamte Schlafstrom ist keine einzelne Zahl. Er ist die Summe mehrerer kleiner Lasten. Jeder Teil des Systems benötigt immer noch ein winziges bisschen Strom, um “lebendig” genug zu bleiben, um aufzuwachen. Hier ist die Aufschlüsselung des Budgets in einem typischen System, das wir auf unserer Werkbank getestet haben:

Komponente	Typischer Schlafstrom (bei 12 V)	Anmerkungen
Low-Power-MCU (Sentinel-Chip)	5–50 µA	Wartet auf PIR oder Aufweckbefehl
4G-Modem (PSM / DRX-Modus)	1–3 mA	Periodisches Pingen mit dem Mobilfunkmast
PIR-Sensorschaltung	50–200 µA	Immer eingeschaltet, wartet auf Bewegung
DC-DC-Wandler-Ruhestrom	0,5–2 mA	Die “versteckte Steuer” billiger Stromkreise
RTC (Echtzeituhr)	< 10 µA	Hält die Zeit für geplante Aufwachvorgänge
Insgesamt	~4–8 mA	Gutes Designziel

Die Haupt-SoC muss vollständig ausgeschaltet sein

Dies ist der mit Abstand wichtigste Punkt. Der Hauptprozessor – der Chip, der die Videokodierung, das Betriebssystem und den Netzwerkstack ausführt – muss im Ruhezustand vollständig abgeschaltet sein. Nicht im “Low-Power-Idle”. Nicht im “Standby”. Vollständig aus. Null Volt an seiner Stromschiene.

In unserem Loyalty-Secu Solar PTZ-Design ¹, nur ein winziger MCU bleibt wach. Diese MCU verbraucht Mikroampere, nicht Milliamper. Sie hat eine Aufgabe: zuhören. Wenn der PIR auslöst oder ein entferntes SMS- oder 4G-Paging-Signal eintrifft, schaltet die MCU die Hauptstromschiene wieder ein. Die Haupt-SoC bootet in 2 bis 8 Sekunden. Ja, Sie verlieren das sofortige Einschalten. Aber Sie gewinnen Monate an Akkulaufzeit.

Ich habe konkurrierende Platinen gesehen, bei denen die Haupt-SoC nie vollständig herunterfährt. Sie fällt nur in einen “Schlaf”-Zustand, der immer noch 300 mA bis 500 mA zieht. Das ist kein Schlaf. Das ist ein Nickerchen. Und Nickerchen töten Akkus.

4G-Signalstärke ist der Joker

Selbst bei perfekter Hardware ändert ein schwaches Mobilfunksignal alles. Das 4G-Modem verwendet DRX (Discontinuous Reception) im Schlaf. Es wacht alle paar Sekunden auf, lauscht auf eine Paging-Nachricht vom Turm und schläft wieder ein. Wenn das Signal stark ist, verbraucht dies sehr wenig Energie. Wenn das Signal schwach ist (1–2 Balken), erhöht das Modem seine Sendeleistung, um die Verbindung aufrechtzuerhalten. Ich habe dies auf unserer Testbank gemessen. Eine Kamera in einem Bereich mit starkem Signal zog im Schlaf 5 mA. Dieselbe Kamera, in einem abgeschirmten Raum, der ein schwaches Signal simulierte, zog 18 mA. Das ist ein 3,6-facher Unterschied durch eine einzige Variable.

Verwenden Sie für Remote-Bereitstellungen ein 4G-Signalstärken-Leitfaden für ländliche Überwachung ² um Ihren Standort vor der Installation vorab zu bewerten.

Kann mein 100-Wh-Akku den Schlafmodus über 30 Tage ohne Sonne aufrechterhalten?

Ich hatte letzten Winter einen Kunden in Nordkanada, der mir genau diese Frage stellte. Seine Kameras waren sechs Wochen lang im Schnee begraben. Er brauchte eine echte Antwort, keine Marketing-Mathematik.

Ja. Ein 100-Wh-Akku kann den Tiefschlafmodus weit über 30 Tage hinaus aufrechterhalten – oft 80 bis 100+ Tage –, wenn das System im Schlaf tatsächlich ≤100 mW verbraucht und nur wenige Male pro Tag aufwacht. Die Rechnung ist einfach: 100 Wh ÷ 0,1 W = 1.000 Stunden = 41 Tage reiner Schlaf.

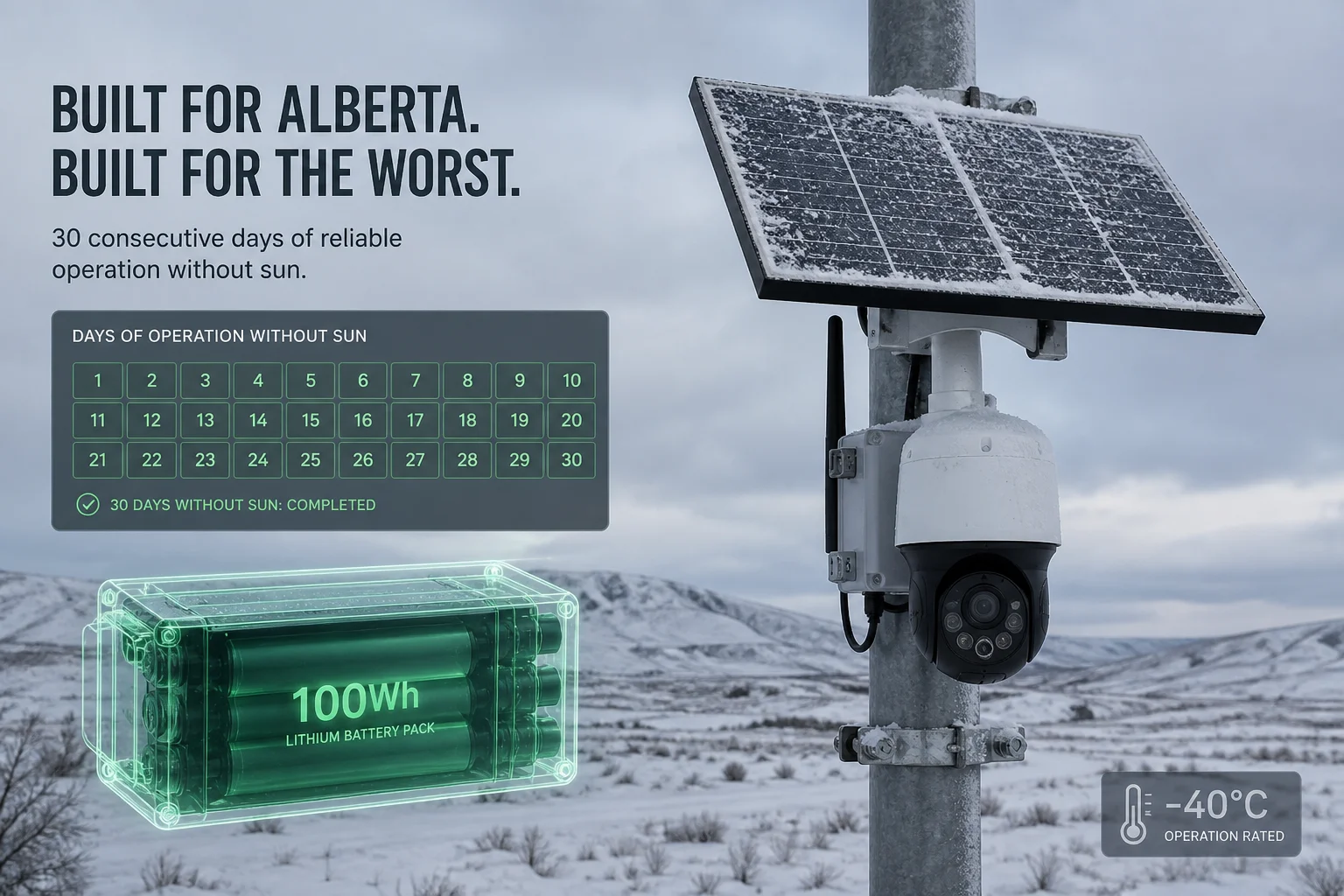

100-Wh-Akku, der 4G-Solar-Kamera im Schlafmodus aufrechterhält

Die echte Mathematik: Schlaf + Aufwachereignisse

Reiner Schlaf ist nicht das ganze Bild. Ihre Kamera wird aufwachen. PIR-Auslöser. Geplante Check-ins. Fern-Live-Ansichten. Jedes Aufwachereignis kostet Energie. Hier ist ein realistisches Modell, das ich bei der Dimensionierung von Akkus für unsere Kunden verwende:

Parameter	Wert	Anmerkungen
Kapazität der Batterie	100 Wh	Typischer Lithium-Akku
Schlaf-Stromverbrauch	0,08 W	Gute 4G-Solar-PTZ-Kamera im Tiefschlaf
Aufwachereignisse pro Tag	20	PIR-Auslöser + Fernansichten
Durchschnittliche Aufwachdauer	30 Sekunden	Kamera an, streamt, zeichnet auf
Aufwach-Stromverbrauch	8 W	Voller Betrieb einschließlich 4G-Upload
Tägliche Schlaf-Energie	0,08 W × 23,83 h = 1,91 Wh	Fast 24 Stunden Schlaf
Tägliche Wach-Energie	8W × (20 × 30s / 3600) = 1,33 Wh	10 Minuten Gesamtaktivzeit
Gesamte tägliche Energie	~3,24 Wh
Tage mit 100-Wh-Akku	100 ÷ 3,24 ≈ 30,8 Tage

Bei 20 Auslösungen pro Tag überschreiten Sie damit gerade so die 30-Tage-Marke. Wenn Sie die Auslösungen auf 10 pro Tag reduzieren, reichen Sie etwa 40 Tage. Wenn Ihr System eine höhere Schlafleistung hat – sagen wir 200 mW wegen eines billigen DC-DC-Wandlers – fallen Sie auf etwa 22 Tage.

Warum die Datenblattzahl immer optimistisch ist

Hersteller testen unter idealen Bedingungen. Raumtemperatur. Starkes Signal. Keine PIR-Auslösungen. Das ergibt die bestmögliche Zahl. Ich mache dasselbe, wenn ich Best-Case-Spezifikationen angebe. Aber ich gebe unseren Kunden auch die “schlechter Tag”-Zahl. Denn Sie entwickeln nicht für den besten Tag. Sie entwickeln für die schlechteste Woche.

Die Akkuchemie spielt auch eine Rolle

Bei niedrigen Temperaturen verlieren Lithiumbatterien an Kapazität. Ein 100-Wh-Akku bei 25 °C liefert bei -10 °C möglicherweise nur 70 Wh. Ihre 30-Tage-Berechnung wird also zu einer 21-Tage-Berechnung. Ich sage meinen Kunden immer: dimensionieren Sie Ihren Akku für den Winter und genießen Sie den Überschuss im Sommer.

Mehr erfahren über Leistung von Lithiumbatterien bei niedrigen Temperaturen ³ die richtige Chemie für Ihr Klima zu wählen.

Verbraucht der PIR-Sensor oder der 4G-Heartbeat im Standby-Modus mehr Strom?

Ich verbrachte zwei Tage auf meiner Testbank damit, jeden Stromkreis zu isolieren. Die Antwort überraschte mich. Es war nicht das, was ich erwartet hatte.

Der 4G-Heartbeat verbraucht im Standby deutlich mehr Strom als der PIR-Sensor. Ein PIR-Sensor zieht kontinuierlich etwa 50 bis 200 Mikroampere. Ein 4G-Modem im DRX-Modus zieht im Durchschnitt 1 bis 3 Milliampere – etwa 10 bis 30 Mal mehr. Das Modem ist die dominierende Last im Schlafmodus.

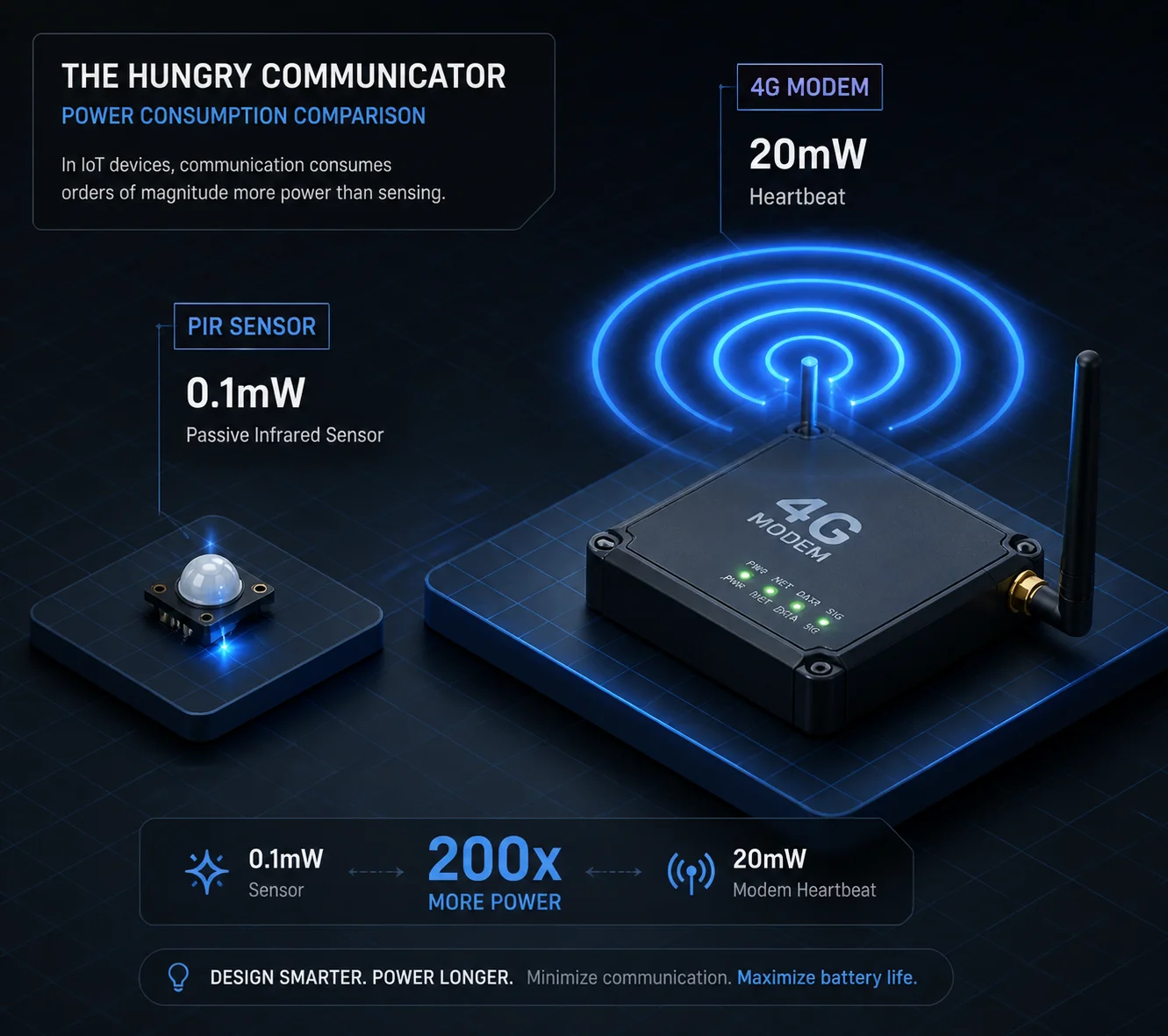

Vergleich des Stromverbrauchs von PIR-Sensor und 4G-Heartbeat

Aufschlüsselung der beiden Lasten

Lassen Sie mich erklären, warum der Unterschied so groß ist.

PIR-Sensor: Der stille Beobachter

Ein passiver Infrarotsensor ist ein analoges Gerät. Er erkennt Veränderungen in der Infrarotstrahlung – im Grunde Körperwärme, die sich durch sein Sichtfeld bewegt. Er benötigt fast keine Energie. Ein typisches PIR-Modul läuft mit 3,3 V und verbraucht 50 bis 200 µA. Das sind 0,17 mW bis 0,66 mW. Sie könnten einen PIR-Sensor jahrelang mit einer Knopfzellenbatterie betreiben. Der PIR-Sensor ist nie das Problem.

Das Problem mit PIR ist nicht der Stromverbrauch. Es sind Fehlalarme. Wind, der warme Luft bewegt. Tiere. Sonne, die eine Oberfläche erwärmt. Jeder Fehlalarm weckt das Hauptsystem auf. Und jedes Aufwachen kostet 8 W für 5 bis 30 Sekunden. Ein PIR-Sensor mit schlechter Abstimmung kann also indirekt Ihre Akkulaufzeit zerstören – nicht durch seinen eigenen Verbrauch, sondern durch die von ihm verursachten Aufwachvorgänge.

Für eine tiefere Betrachtung lesen Sie dies Leitfaden zur Vermeidung von PIR-Sensor-Fehlalarmen ⁴.

4G Heartbeat: Der hungrige Kommunikator

Das 4G-Modem ist ein Funkgerät. Selbst im Ruhezustand muss es regelmäßig Kontakt mit dem Sendemast aufnehmen, um im Netzwerk registriert zu bleiben. Dies wird als DRX – Discontinuous Reception – bezeichnet. Das Modem wacht auf, lauscht auf eine Paging-Nachricht und geht wieder in den Ruhezustand. Jeder Zyklus ist kurz – vielleicht 50 ms. Aber der Spitzenstrom während dieser 50 ms kann 100 mA oder mehr betragen.

Es gibt tiefere Schlafmodi:

• eDRX (Extended Discontinuous Reception): Dehnt das Abhörintervall von Sekunden auf Minuten aus. Reduziert den durchschnittlichen Stromverbrauch auf ca. 0,5 mA.
• PSM (Energiesparmodus): Das Modem schaltet sein Funkgerät im Wesentlichen ab. Der Stromverbrauch sinkt auf 10–50 µA. Das Modem ist jedoch bis zum nächsten geplanten Aufwachfenster nicht erreichbar.

Der Kompromiss: Erreichbarkeit vs. Akkulaufzeit

Wenn Sie PSM aktivieren, kann Ihre Kamera während der Schlafperiode keinen Fernweckbefehl empfangen. Sie verlieren den sofortigen Fernzugriff. Für einige Anwendungsfälle – wie eine Baustelle, auf der Sie einmal täglich nachsehen – ist dies in Ordnung. Für andere – wie die Perimetersicherheit, bei der Sie eine Live-Ansicht nach Bedarf benötigen – müssen Sie DRX aktiv halten und den höheren Stromverbrauch des Modems akzeptieren.

Ich konfiguriere die meisten unserer Systeme standardmäßig mit eDRX. Es bietet einen guten Mittelweg. Die Kamera ist innerhalb von 30 bis 60 Sekunden erreichbar, und der Stromverbrauch des Modems bleibt unter 1 mA im Durchschnitt. Dies bespreche ich mit jedem B2B-Kunden in der Projektplanungsphase.

Wie optimiere ich die Schlaf-Einstellungen, um die Akkulaufzeit im Winter zu maximieren?

Jeden Winter erhalte ich denselben Anruf. “Han, der Akku ist leer. Das Panel ist mit Schnee bedeckt. Was tun wir?” Die Antwort ist immer dieselbe: Sie hätten die Einstellungen vor Beginn des Winters optimieren sollen.

Um die Akkulaufzeit im Winter zu maximieren, reduzieren Sie die PIR-Empfindlichkeit, um Fehlalarme zu vermeiden, aktivieren Sie eDRX oder PSM am 4G-Modem, stellen Sie geplante Aufwachvorgänge anstelle eines ständigen Standby-Modus ein und verwenden Sie einen Akku, der für niedrige Temperaturen ausgelegt ist. Diese vier Änderungen zusammen können Ihre Off-Grid-Überlebenszeit verdoppeln oder verdreifachen.

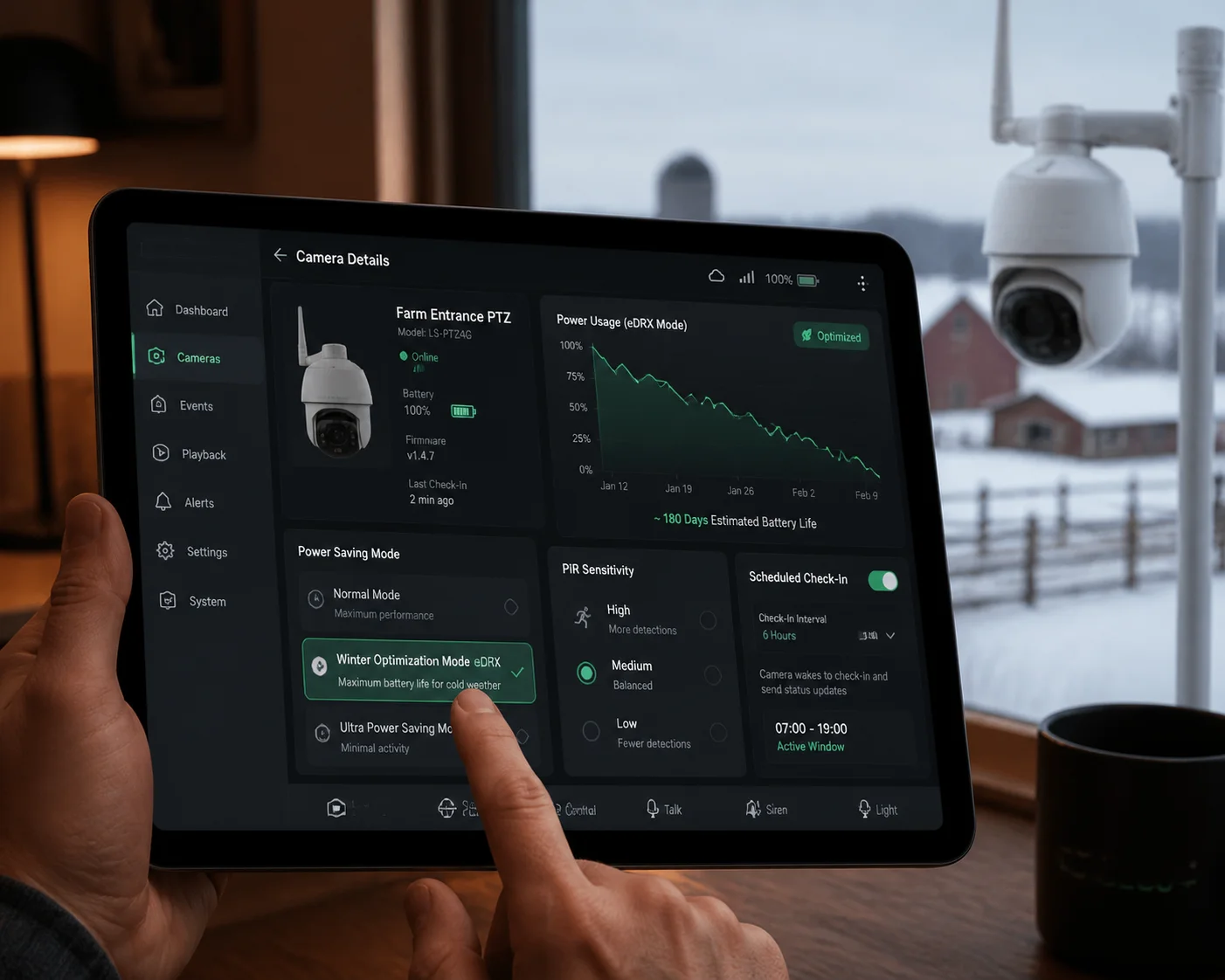

Optimierung der 4G-Solar-Kamera-Schlafeinstellungen für den Winter

Schritt 1: Fehlalarme eliminieren

Fehlalarme sind im Winter der Hauptgrund für den Akkuverbrauch. Kalter Wind bewegt Äste. Schnee fällt von einem Dach. Der PIR löst aus. Die Kamera startet, zeichnet nichts Nützliches auf, lädt nichts Nützliches hoch und geht wieder in den Ruhezustand. Sie hat gerade 8 W für 10 Sekunden verschwendet. Multiplizieren Sie das mit 200 Fehlalarmen pro Tag, und Sie haben 4,4 Wh Akku verbraucht, ohne absolut etwas zu tun.

Ich empfehle diese Einstellungen für Wintereinsätze:

• PIR-Empfindlichkeit auf mittel oder niedrig reduzieren.
• Eine PIR-“Abkühlzeit” von 30 bis 60 Sekunden zwischen Auslösern aktivieren.
• Wenn die Firmware dies unterstützt, verwenden Sie KI-basierte Filterung. Unsere Loyalty-Secu-Kameras können so konfiguriert werden, dass sie nur dann vollständig aufwachen, wenn der PIR-Auslöser durch eine schnelle neuronale Netzwerkprüfung auf dem MCU bestätigt wird. Dies verwirft Wind- und Tierausslöser, bevor der Haupt-SoC überhaupt eingeschaltet wird.

Schritt 2: Schalten Sie das 4G-Modem auf eDRX oder PSM um

Ich habe dies oben behandelt, aber hier ist die praktische Auswirkung:

4G-Modus	Durchschnittlicher Ruhestrom	Verzögerung beim Fernaufwachen	Am besten für
Normales DRX	1–3 mA	< 2 Sekunden	24/7-Sicherheitsstandorte
eDRX	0,3–0,8 mA	30–60 Sekunden	Baustellen, Bauernhöfe
PSM	10–50 µA	Nächstes geplantes Fenster (Minuten bis Stunden)	Asset-Tracking, saisonale Überwachung

Bei den meisten Wintereinsätzen empfehle ich meinen Kunden eDRX. Sie opfern einige Sekunden Reaktionszeit. Sie gewinnen Wochen an Akkulaufzeit.

Siehe 3GPP-Spezifikation für eDRX- und PSM-Modi ⁵ für eine technische Erklärung, wie diese Modi funktionieren.

Schritt 3: Geplante Check-Ins anstelle von Always-On verwenden

Anstatt die 4G-Verbindung immer bereit zu halten, programmieren Sie die Kamera so, dass sie sich in festgelegten Intervallen einschaltet – sagen wir, alle 2 Stunden. Sie bootet, lädt einen Schnappschuss oder einen kurzen Clip hoch, prüft auf ausstehende Befehle und geht wieder in den Tiefschlaf. Dies verwandelt einen kontinuierlichen Stromverbrauch von 3 mA in eine gepulste Last mit einem Durchschnitt von weit unter 0,5 mA.

Schritt 4: Wählen Sie den richtigen Akku

Standard-Lithium-Ionen-Zellen verlieren unter -10 °C 20 % bis 40 % ihrer Kapazität. Kaltwetterleistung von LiFePO4-Akkus ⁶ bewältigt Kälte besser, hat aber eine geringere Energiedichte. Für extreme Kälte sind in einigen unserer Systeme kleine, selbsterwärmende Akkuwickel enthalten. Ja, die Heizung verbraucht Strom. Aber sie verbraucht weniger Strom als die Kapazität, die Sie bei einer gefrorenen Zelle verlieren. Ich habe dies bis -25 °C getestet. Die Heizung zieht beim Start etwa 1 W für 10 Minuten und schaltet sich dann ab. Ohne sie sinkt die Akkuspannung so stark ab, dass das System überhaupt nicht mehr booten kann.

Für extrem abgelegene Standorte sollten Sie ein professionelles Solar-Akku-Überwachungssystem ⁷ in Betracht ziehen, um den Zustand aus der Ferne zu verfolgen.

Schritt 5: Vor dem Einsatz validieren

Ich sage meinen B2B-Kunden immer: Vertrauen Sie meinen Zahlen nicht. Testen Sie sie. Nehmen Sie das Mustergerät. Decken Sie das Solarpanel ab. Stellen Sie es in Ihr Lager. Konfigurieren Sie es für den Winter. Lassen Sie es 14 Tage laufen. Messen Sie den Akkuabfall. Dann werden Sie wissen – nicht glauben, nicht hoffen – Sie werden wissen, wie viele Tage Sie haben. So kaufen Profis. Und so möchte ich verkaufen.

Schlussfolgerung

Der echte Sleep-Stromverbrauch trennt zuverlässige netzunabhängige Systeme von teuren Briefbeschwerern. Testen Sie die tatsächliche Zahl. Dimensionieren Sie Ihren Akku für die schlechteste Woche. Und vertrauen Sie niemals einem Datenblatt, das Sie nicht selbst überprüft haben.

Wenn Sie tiefer eintauchen möchten, studieren Sie bewährte Praktiken für das Design von netzunabhängigen Stromversorgungssystemen ⁸ und lernen Sie, wie Sie den Schlafstrom mit einem Multimeter messen ⁹. Für B2B-Käufer empfehle ich außerdem die Überprüfung Solarüberwachungs-ROI-Rechner ¹⁰ bevor Sie sich zu einem großen Einsatz verpflichten.

---
