Ich habe zu viele Outdoor-PTZ-Kameras ausfallen sehen – nicht wegen der Kamera selbst, sondern weil Wasser in einen billigen RJ45-Stecker eingedrungen ist.
Luftfahrt-taugliche wasserdichte Stecker verwenden Metallgehäuse, Gewindesicherung und IP67/IP68-Dichtungen, um Wasser, Staub und Korrosion jahrelang abzuhalten. Standard-Pigtails verlassen sich auf Kunststoffclips und dünne Gummimanschetten, die im Freien innerhalb von 12–24 Monaten verschleißen. Die Haltbarkeitslücke ist riesig: Luftfahrt-Steckverbinder halten bei rauen Wetterbedingungen 5-10x länger und reduzieren Ihre Servicekosten auf nahezu Null.

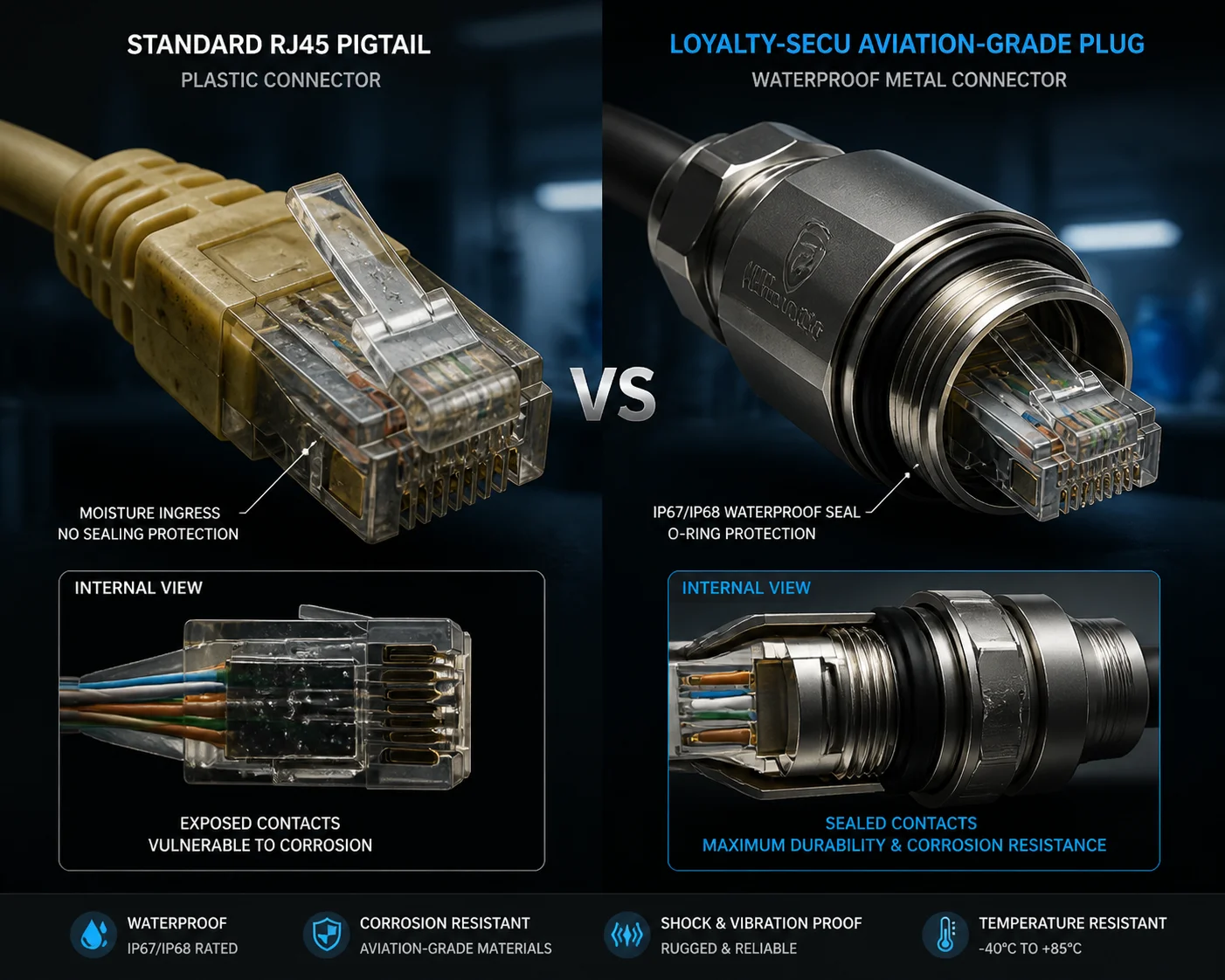

Vergleich der Haltbarkeit von luftfahrt-tauglichen wasserdichten Steckern vs. Standard-Pigtails
Unten gehe ich auf vier spezifische Fragen ein, die ich jede Woche von Integratoren wie David höre. Jede davon befasst sich mit einem realen Ausfallmodus – UV-Rissbildung, Installation an der Mastspitze, Kontaktoxidation und Feldterminierung. Legen wir los.
Inhaltsübersicht
Wird das Standard-Pigtail-Kabel nach 3 Jahren Exposition gegenüber UV-Strahlung und Regen reißen oder sich verschlechtern?
Ich habe einmal eine PTZ-Kamera nach nur zwei Jahren in der Sonne von West-Texas demontiert. Die Pigtail-Ummantelung zerbröckelte in meiner Hand wie trockener Lehm.
Ja, Standard-PVC-Pigtail-Kabel werden sich bei direkter UV- und Regenexposition lange vor dem 3-Jahres-Zeitraum verschlechtern und reißen. PVC verliert seinen Weichmacher unter UV-Strahlung und wird innerhalb von 12–18 Monaten spröde. Sobald die Ummantelung reißt, dringt Regenwasser durch Kapillarwirkung in den Leiterbund ein, und die Korrosion beginnt sofort.

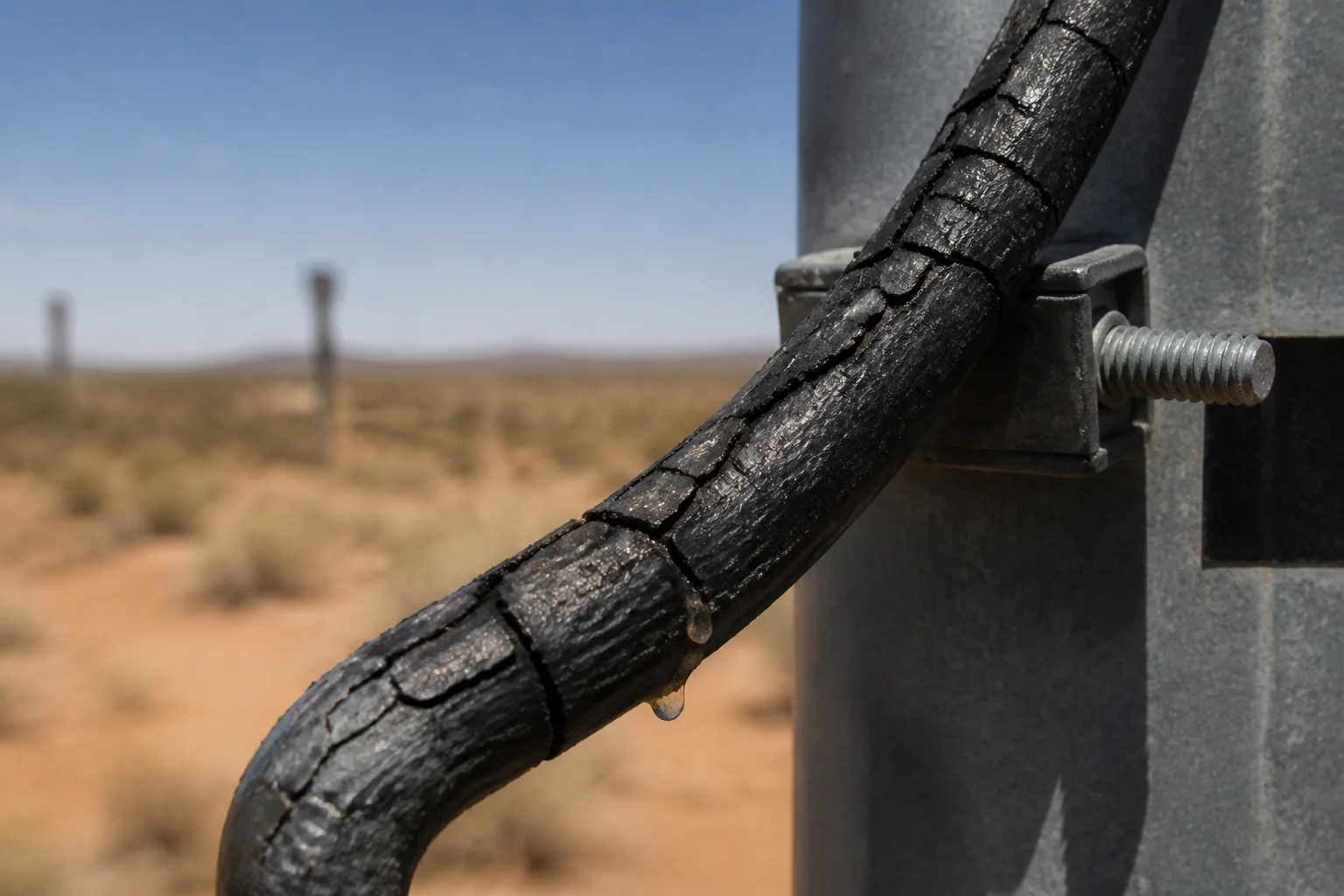

Standard-Pigtail-Kabel UV-Degradation Rissbildung im Freien
Warum PVC im Freien versagt
Standard-Pigtails werden mit PVC (Polyvinylchlorid) 1 Außenmänteln geliefert. PVC ist billig und bei Raumtemperatur flexibel. Aber es hat eine bekannte Schwäche: UV-Strahlungseffekte auf Polymere 2 brechen die chemischen Weichmacher auf, die PVC weich halten. Ohne diese Weichmacher wird das Material steif und reißt. Dieser Prozess beschleunigt sich in heißen Klimazonen. An Orten wie Texas, Arizona oder dem Nahen Osten können die Oberflächentemperaturen an einem sonnenbeschienenen Mast 70 °C überschreiten. Bei dieser Temperatur beschleunigt sich die PVC-Degradation dramatisch.
Regen verschlimmert das Problem. Wasser braucht kein großes Loch, um in ein Kabel zu gelangen. Selbst ein hauchdünner Riss ermöglicht es Feuchtigkeit, entlang der Kupferleiter durch Kapillarwirkung in Kabeln 3. zu wandern. Sobald Feuchtigkeit den RJ45-Stecker oder den DC-Stromanschluss erreicht, kommt es zu Oxidation an den Pins. Oxidierte Pins bedeuten intermittierende Videoverluste, PoE-Aushandlungsfehler oder vollständige Signalabbrüche.
Was stattdessen Kabel in Flugzeugqualität verwenden
Kabel in Flugzeugqualität sind typischerweise mit Kabeln mit Ummantelung aus TPU (thermoplastisches Polyurethan) 4 oder silikonbasierten Verbindungen ausgestattet. Diese Materialien sind UV-beständiger als PVC. Sie bleiben auch über einen weiten Temperaturbereich flexibel.
| Eigentum | PVC-Anschlusskabel | Kabel in Flugzeugqualität (TPU/Silikon) |
|---|---|---|
| UV-Beständigkeit | Schlecht – Risse nach 12–18 Monaten | Ausgezeichnet – ausgelegt für über 5 Jahre direkte Sonneneinstrahlung |
| Betriebstemperaturbereich | -10°C bis +60°C | -40°C bis +85°C |
| Flexibilität nach Alterung | Wird spröde | Bleibt flexibel |
| Risiko des Wassereintritts | Hoch, nachdem die Ummantelung reißt | Sehr gering – kein Rissweg |
| Typischer Austauschzyklus | 1–3 Jahre | 7–10+ Jahre |
Die versteckten Kosten von gerissenen Pigtails
Ein gerissenes Pigtail tötet nicht nur eine Kamera. Es verursacht einen Serviceeinsatz. Für einen abgelegenen Standort – eine Farm, einen Grenzübergang, einen solarbetriebenen Turm – kann dieser Serviceeinsatz allein 500–1.500 € an Arbeits- und Reisekosten verursachen. Das Pigtail selbst kostet 2 €. Deshalb sage ich Integratoren immer: Der Stecker ist das billigste Teil Ihres Systems, aber er steuert das teuerste Ergebnis.
Wie vereinfacht ein integrierter Luftfahrt-Steckverbinder die Installation an einem hohen Versorgungsmast?
Ich habe zugesehen, wie Techniker 45 Minuten in einer Hubarbeitsbühne verbrachten, um im Wind einen RJ45 zu crimpen. Das sind 45 Minuten Mietzeit für Ausrüstung und ein Sicherheitsrisiko.
Ein integrierter Aviation-Stecker verwandelt eine mehrstufige Verkabelungsarbeit in eine einfache Plug-and-Twist-Aktion. Der Techniker am Mast richtet einfach den Schlüssellochstecker aus, steckt ihn ein und zieht den Sicherungsring fest. Kein Crimpwerkzeug, kein wasserdichtes Bandwickeln, keine Anschlussdosenmontage. Die gesamte Verbindungszeit sinkt von 30–45 Minuten auf unter 2 Minuten.

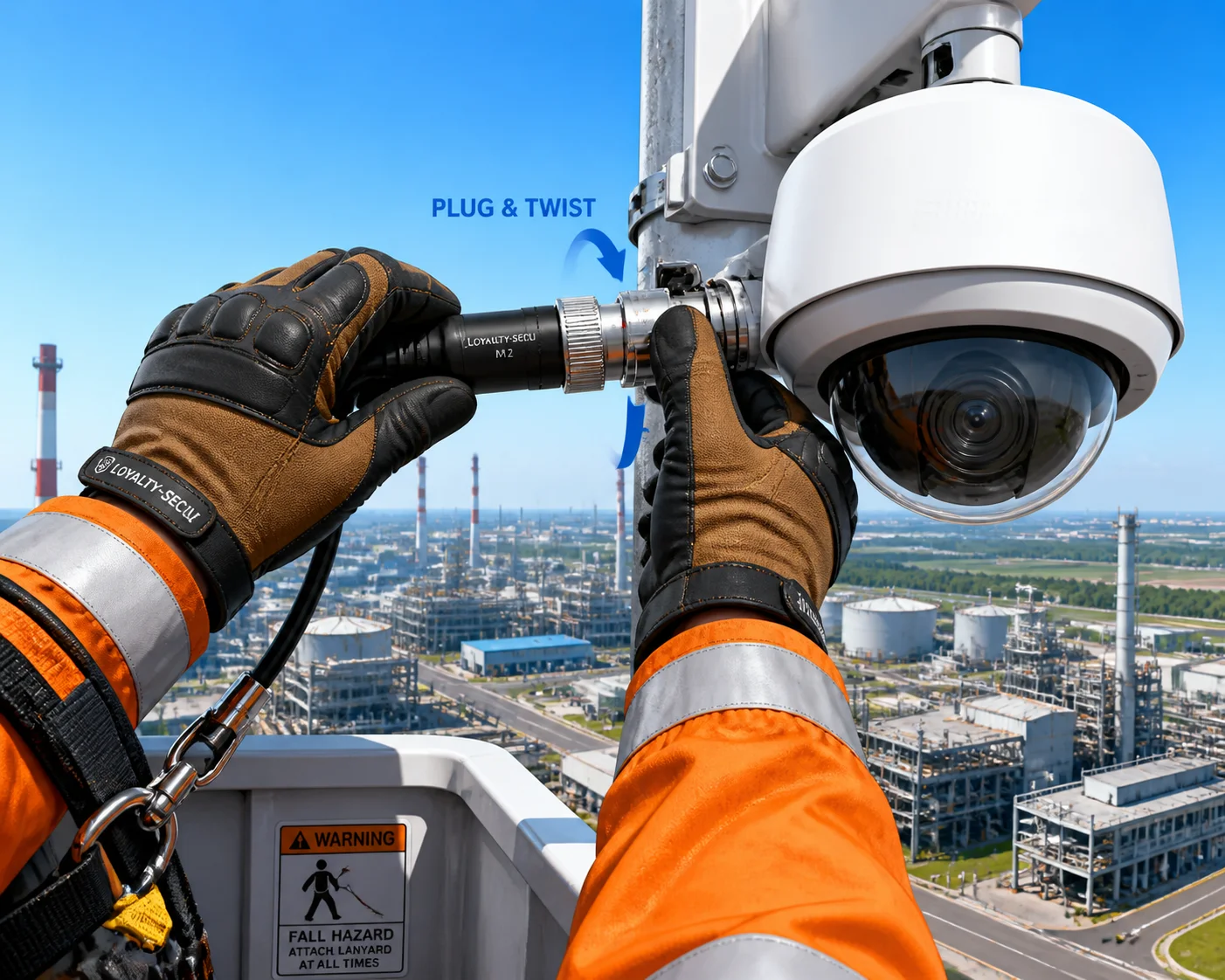

Aviation-Stecker Installation Strommast PTZ-Kamera
Das Problem der Standard-Pigtail-Installation
Wenn Sie eine PTZ-Kamera mit Standard-Pigtails an einem hohen Mast installieren, passiert Folgendes:
- Der Techniker klettert den Mast hoch oder fährt mit einem Hubsteiger nach oben.
- Sie montieren die Kamerahalterung.
- Sie ziehen das Netzwerkkabel durch das Leerrohr zur Kameraposition.
- Sie abisolieren das Kabel, ordnen die 8 Drähte in der richtigen Reihenfolge an und crimpen einen RJ45-Stecker – während sie Handschuhe tragen, im Wind, möglicherweise im Regen.
- Sie stecken den RJ45 in das Pigtail der Kamera.
- Sie wickeln die Verbindung mit wasserdichtem Band ein oder stopfen sie in eine kleine Anschlussdose.
- Sie versiegeln die Anschlussdose mit Silikon oder Butylband.
- Sie wiederholen dies für den Stromanschluss, falls die Kamera nicht PoE-fähig ist.
Jeder dieser Schritte ist ein potenzieller Fehlerpunkt. Eine schlechte Crimpung bedeutet eine Rückfahrt. Eine schlecht abgedichtete Anschlussdose bedeutet Wassereintritt in sechs Monaten. Und jede zusätzliche Minute am Mast kostet Geld und erhöht das Sturzrisiko.
Wie Aviation-Stecker den Arbeitsablauf verändern
Mit einem integrierten Aviation-Stecker verfügt die Kamera über einen abgedichteten M12 Rundsteckverbinder 5 oder eine Mehrpol-Rundbuchse, die in ihr Gehäuse integriert ist. Das Kabel wird auf einer Seite mit dem passenden Aviation-Stecker vorab konfektioniert geliefert. Die Installation wird zu:
- Kamera montieren.
- Aviation-Stecker einstecken.
- Drehring drehen, bis er einrastet oder den Drehmomentanschlag erreicht.
- Fertig.
Kein Werkzeug am Verbindungspunkt erforderlich. Keine Anschlussdose. Kein Klebeband. Kein Crimp.
Zeit- und Kostenvergleich
| Aufgabe | Standard-Pigtail | Aviation-Stecker |
|---|---|---|
| Kabelanschluss an der Kamera | 15–25 Min. (Crimp + Test) | 0 Min. (vorverbunden) |
| Abdichtung der Verbindung | 10–15 Min. (Klebeband/Dose/Dichtmittel) | 0 Min. (integrierte IP67/68-Dichtung) |
| Werkzeuge am Mast erforderlich | Crimpzange, Kabeltester, Klebeband, Dichtmittel | Keine |
| Risiko eines erstmaligen Ausfalls | Mittelmäßig (schlechter Crimp, schlechte Abdichtung) | Sehr gering (verriegelt, narrensicher) |
| Gesamtanschlusszeit | 30–45 Min | 1–2 Min |
Warum das für Integratoren wichtig ist
Wenn Sie 50 Kameras auf einem großen Gelände installieren – sagen wir auf einem Solarpark oder einem Pipeline-Korridor – summieren sich die Zeitersparnisse schnell. Bei 30 Minuten Einsparung pro Kamera sind das 25 Stunden Arbeitszeitersparnis. Bei 75 $/Stunde für eine Zweierbesatzung plus Hubsteiger sprechen wir von rund 3.750 $ direkter Arbeitskostenersparnis bei einem einzigen Projekt. Und Sie eliminieren die größte Quelle für Garantie-Rückrufe: schlechte, vor Ort hergestellte Verbindungen.
Bei Loyalty-Secu bieten wir unsere 4G-Solar-PTZ-Systeme mit optional integrierten M12-Industriesteckverbindern an. Die anfänglichen Kostensteigerungen sind gering – wenige Dollar pro Einheit. Aber die Einsparungen bei der Feldarbeit und die Reduzierung von Ausfällen im ersten Jahr machen es zu einem klaren Vorteil für jeden Integrator, der Volumeninstallationen durchführt.
Ist die Vergoldung des Steckverbinders dick genug, um Oxidation in schwefelhaltiger Luft zu verhindern?
Ich erhielt einen Anruf von einem Kunden in der Nähe einer petrochemischen Anlage in Houston. Seine Kameras waren erst acht Monate alt, aber die RJ45-Pins waren schwarz geworden. Das Signal brach alle paar Stunden ab.
Das hängt von der Dicke der Beschichtung ab. Standard-Pigtail-Steckverbinder verwenden eine Blitzvergoldung – typischerweise 0,05–0,1 µm –, die in schwefelreicher oder salzhaltiger Luft schnell abnutzt. Luftfahrt-Steckverbinder verwenden eine Hartvergoldung von 0,5–1,5 µm oder dicker, die jahrelang gegen Schwefelwasserstoff (H₂S) und Salzsprühnebelkorrosion beständig ist. Der Unterschied beträgt das 10-fache oder mehr an Beschichtungsdicke, und er bestimmt direkt die Zuverlässigkeit der Kontakte in verschmutzten Umgebungen.

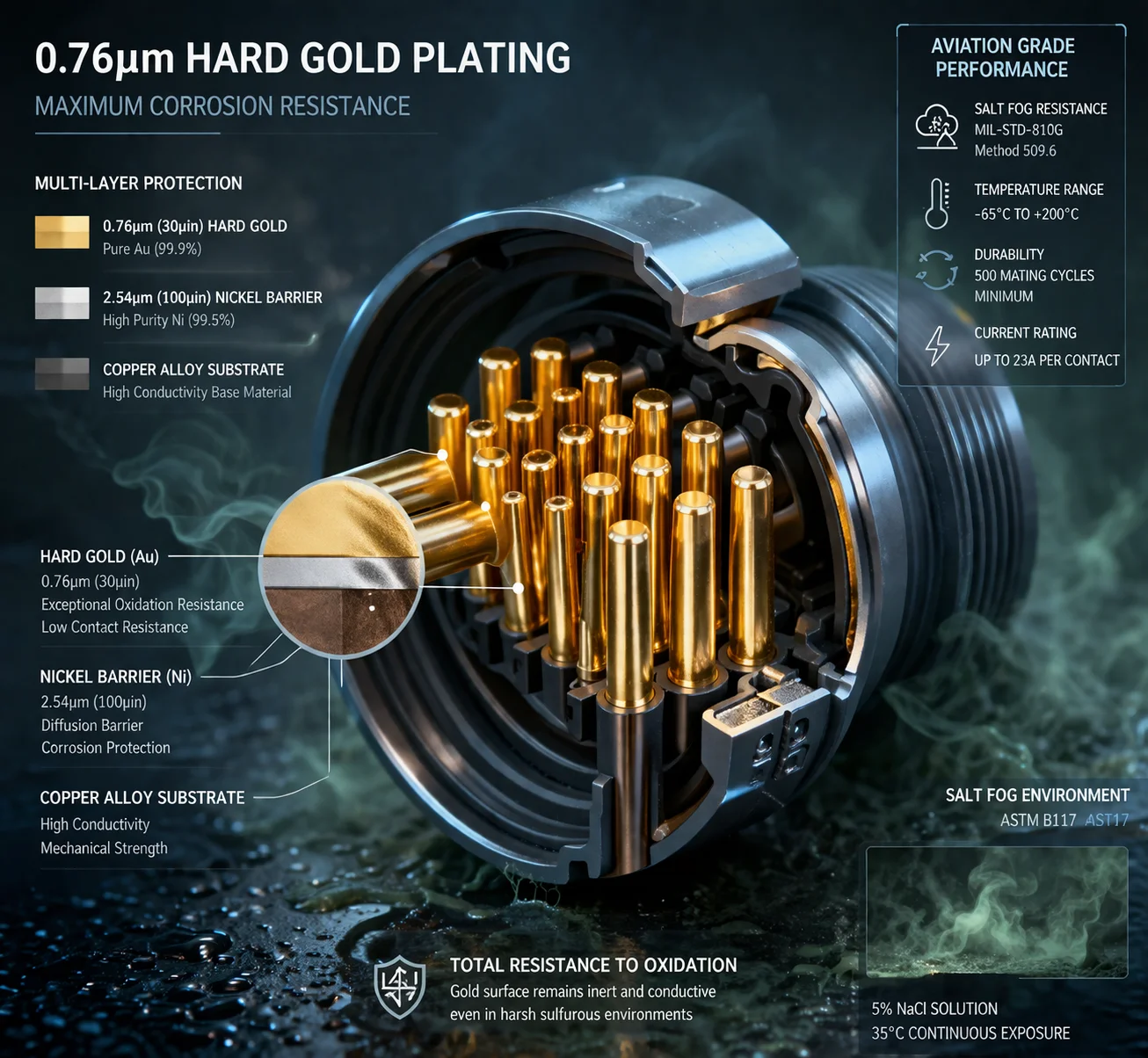

Korrosionsbeständigkeit von vergoldeten Luftfahrtsteckverbinderstiften
Verstehen, warum dünnes Gold versagt
Gold selbst korrodiert nicht. Deshalb wird es für elektrische Kontakte verwendet. Aber “vergoldet” bedeutet nicht ”goldfest”. Der Schutz hängt vollständig davon ab, wie dick die Goldschicht ist und was sich darunter befindet.
Standard-RJ45-Steckverbinder und billige DC-Buchsen verwenden, was die Industrie nennt Blitzgold – eine so dünne Goldschicht (0,05–0,1 µm), dass sie eigentlich nur eine kosmetische Beschichtung ist. Unter dem dünnen Gold befindet sich normalerweise Nickel, dann Kupfer oder Messing. In sauberer Innenraumluft funktioniert Blitzgold gut. Aber im Freien, besonders in der Nähe von:
- Küstenregionen (Salzsprühnebel)
- Petrochemische Zonen (Auswirkungen der Schwefelwasserstoffexposition 6)
- Landwirtschaftliche Betriebe (Ammoniak, Ausgasungen von Düngemitteln)
- Vulkanische Regionen (Schwefelverbindungen)
…bildet sich eine dünne Goldschicht mit Mikroporen. Korrosive Gase dringen durch diese Poren ein und greifen das darunterliegende Nickel und Kupfer an. Das Ergebnis ist eine dunkle, krustige Schicht auf der Kontaktfläche, die den elektrischen Widerstand erhöht. Sie erkennen dies als intermittierende Paketverluste, PoE-Abfälle oder vollständigen Leitungsfehler.
Wie “Luftfahrt-Qualität”-Vergoldung aussieht
Luftfahrt- und industrielle Rundsteckverbinder (M12, M16, MIL-Spezifikation) spezifizieren Hartvergoldung mit einer Mindestdicke von 0,5 µm, oft 0,76 µm oder mehr. Einige Steckverbinder, die für extreme Umgebungen ausgelegt sind, gehen bis zu 1,27 µm oder sogar 2,54 µm.
Diese dickere Goldschicht bewirkt zwei Dinge:
- Weniger Poren. Eine dickere Schicht hat pro Quadratmillimeter weitaus weniger Mikroporen, sodass korrosive Gase das Grundmetall nicht erreichen können.
- Längere Lebensdauer. Jedes Mal, wenn Sie einen Steckverbinder ein- und ausstecken, kratzen Sie eine winzige Menge Gold ab. Eine dickere Beschichtung hält Hunderte oder Tausende von Steckzyklen stand.
Die Nickelsperrschicht
Gute Luftfahrt-Steckverbinder verwenden auch eine Nickel-Zwischenschicht von 1,27–2,54 µm zwischen dem Gold und dem Kupfergrundmetall. Diese Nickelschicht wirkt als Diffusionsbarriere. Selbst wenn das Gold an einer Stelle dünn wird, verhindert das Nickel, dass Kupfer an die Oberfläche wandert und Kupferoxid bildet (das ein schlechter Leiter ist).
Korrosionsbeständigkeit in der Praxis
In Salzsprühprüfnormen (ASTM B117) 7, zeigt ein Standard-RJ45 mit Flash-Gold innerhalb von 24–48 Stunden sichtbare Korrosion. Ein ordnungsgemäß beschichteter M12-Luftfahrt-Steckverbinder mit 0,76 µm Hartgold über Nickel besteht typischerweise 500+ Stunden kontinuierlichen Salzregens ohne messbare Erhöhung des Kontaktwiderstands.
Für Integratoren, die an der Golfküste, im Nahen Osten oder in südostasiatischen Küstenstädten arbeiten, ist dies kein „Nice-to-have“. Es ist der Unterschied zwischen einem System, das fünf Jahre lang läuft, und einem, das im ersten Winter auszufallen beginnt.
Kann ich einen feldterminierbaren wasserdichten Steckverbinder erhalten, um das Schneiden des ursprünglichen Werkskabels zu vermeiden?
Ich hatte ein Projekt, bei dem die Kabellänge 85 Meter betrug – zu lang für das vorgefertigte Kabel, zu kurz, um eine Sonderanfertigung zu rechtfertigen. Ich musste vor Ort terminieren, ohne das werkseitig versiegelte Ende zu zerstören.
Ja, vor Ort terminierbare wasserdichte Steckverbinder existieren und werden häufig in industriellen Anwendungen eingesetzt. Diese Steckverbinder ermöglichen es Ihnen, einen IP67-zertifizierten Aviation-Stecker vor Ort an ein Standard-Cat5e/Cat6-Kabel anzubringen, und zwar mit einem kleinen Schraubendreher oder einem IDC-Werkzeug (Insulation Displacement Contact). Sie müssen das ursprüngliche Werkskabel der Kamera nicht schneiden oder modifizieren – Sie stecken einfach den vor Ort montierten Steckverbinder in die Aviation-Buchse der Kamera.

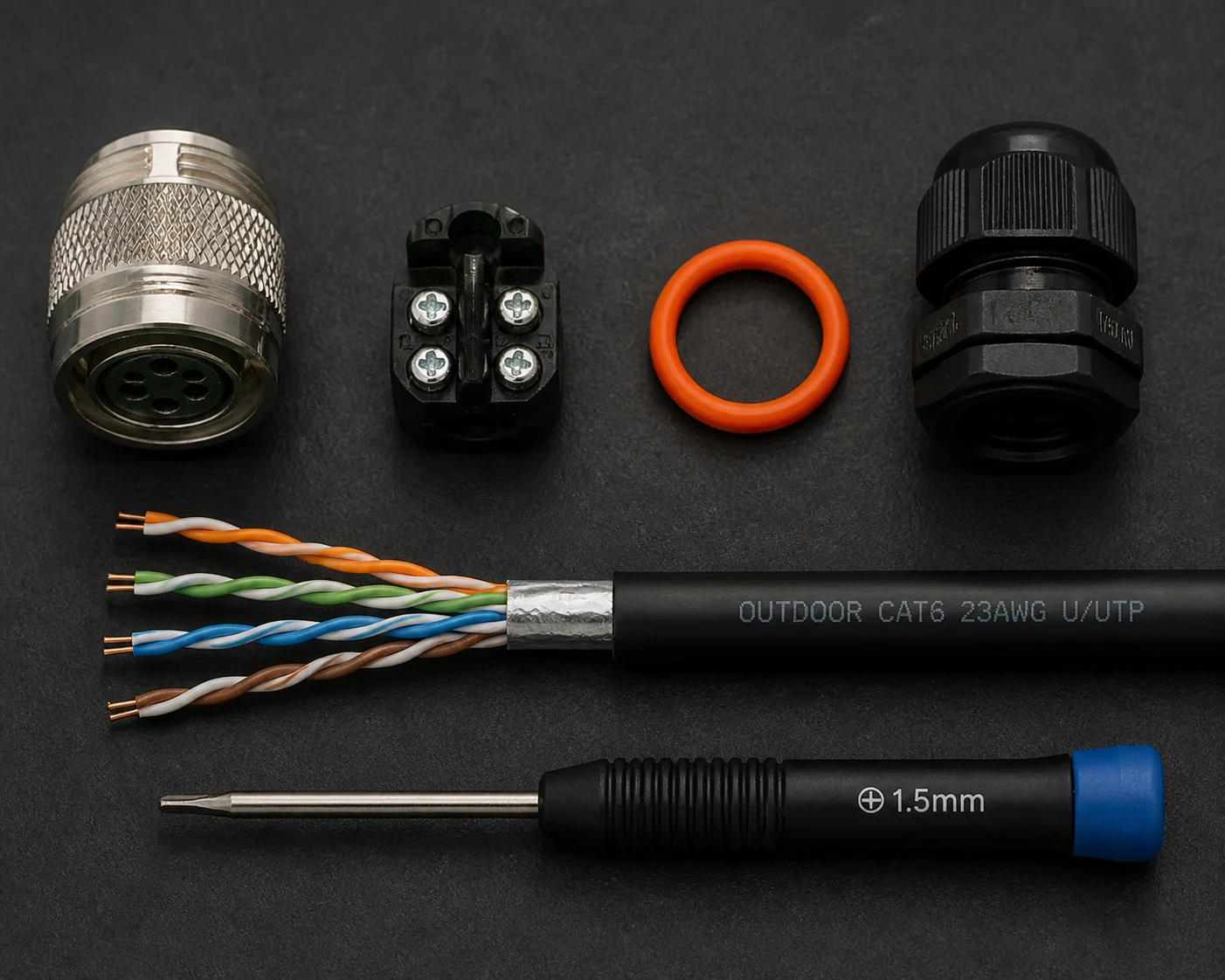

Vor Ort terminierbarer wasserdichter M12-Steckverbinder für PTZ-Kamera
Wie vor Ort terminierbare Steckverbinder funktionieren
Ein vor Ort terminierbarer M12- oder Rundsteckverbinder wird als Bausatz geliefert. Im Bausatz finden Sie typischerweise:
- Das Steckverbindergehäuse aus Metall oder hochfestem Nylon mit Innengewinde
- Eine Reihe von Schraubklemmen oder Insulation Displacement Contact (IDC) 8
- Ein O-Ring oder eine Kabelverschraubung für den Kabeleingang
- Eine Sicherungsmutter oder eine Spannzange zum Klemmen des Kabelmantels
Der Prozess ist unkompliziert:
- Ziehen Sie den Außenmantel Ihres Cat5e/Cat6-Kabels ca. 25–30 mm ab.
- Entdrillen Sie die Adernpaare und stecken Sie jeden Leiter in die richtige Schraubklemme oder IDC-Schlitz.
- Ziehen Sie die Schrauben fest oder drücken Sie die IDC-Kappen herunter.
- Schieben Sie das Kabel durch die Kabelverschraubung.
- Schrauben Sie das Steckverbindergehäuse zusammen.
- Ziehen Sie die Kabelverschraubung fest, um den Kabelmantel abzudichten.
Der gesamte Vorgang dauert mit einfachen Werkzeugen etwa 5–10 Minuten. Kein Löten. Keine spezielle Crimpzange. Und wenn Sie fertig sind, haben Sie eine vollständig abgedichtete IP67 wasserdichte Standard- 9 Verbindung, die zur werkseitigen Buchse der Kamera passt.
Warum das für benutzerdefinierte Kabelverbindungen wichtig ist
In realen Installationen sind die Kabellängen nie perfekt. Vorgefertigte Kabel gibt es in festen Längen – 10 m, 20 m, 30 m, 50 m. Aber Ihr Mast könnte 37 Meter vom Switch entfernt sein. Mit einer Standard-Pigtail-Einrichtung haben Sie entweder:
- Kaufen Sie ein 50-m-Kabel und wickeln Sie den Überschuss auf (hässlich, und die Wicklung sammelt Wasser)
- Kaufen Sie Kabel in loser Schüttung und crimpen Sie Ihr eigenes RJ45 vor Ort (riskant bei schlechtem Wetter)
- Schneiden Sie ein vorgefertigtes Kabel und spleißen Sie es (macht jede Wasserdichtigkeitsbewertung ungültig)
Mit einem feldkonfektionierbaren Aviation-Stecker kaufen Sie ein Outdoor-fähiges Kabel in loser Schüttung, schneiden es auf die exakte benötigte Länge und konfektionieren es am Boden in Ihrem LKW, bevor Sie überhaupt auf den Mast steigen. Das Kameraende bleibt werkseitig versiegelt. Das Switch-Ende erhält einen Standard-RJ45 in einem trockenen Gehäuse. Die einzige im Freien exponierte Verbindung ist der Aviation-Stecker – und dieser ist IP67 oder IP68 zertifiziert.
Auswahl des richtigen feldkonfektionierbaren Steckers
Nicht alle feldkonfektionierbaren Stecker sind gleich. Hier ist, worauf Sie achten sollten:
| Merkmal | Gute Wahl | Vermeiden |
|---|---|---|
| Kontakttyp | Schraubklemme oder IDC | Nur Löten (schwierig im Feld durchzuführen) |
| Kabelverschraubungsdichtung | Kompressionsverschraubung mit O-Ring | Einfaches Gummi-Einschieben (lockert sich mit der Zeit) |
| Leitergrößenbereich | Akzeptiert 24–22 AWG (Standard Cat5e/Cat6) | Nur feste Größe |
| IP-Schutzart bei gestecktem Zustand | IP67 oder höher | IP65 oder nicht bewertet |
| Gehäusematerial | Edelstahl oder Messing | Dünner Kunststoff |
| Kodierung/Codierung | A-codierte oder D-codierte M12 für Ethernet | Uncodiert (Risiko falscher Verbindung) |
Eine Anmerkung zur Signalintegrität
Einige Integratoren befürchten, dass ein vor Ort konfektionierter Steckverbinder die Signalqualität im Vergleich zu einem werkseitig vergossenen Kabel beeinträchtigt. In der Praxis, für Ethernet-Signalübertragungsstandards 10, führt eine ordnungsgemäß hergestellte Schraubklemmen-M12-Verbindung zu einem vernachlässigbaren zusätzlichen Widerstand – typischerweise weniger als 5 Milliohm pro Kontakt. Das liegt gut innerhalb der Ethernet-Spezifikation. Für Gigabit-Ethernet sollten Sie D-codierte M12-Steckverbinder verwenden und der Paarungstrennung mehr Aufmerksamkeit schenken, aber dies ist im Feld immer noch sehr gut machbar.
Bei Loyalty-Secu können wir unsere PTZ-Kameras mit M12-Ethernet-Buchsen und passenden, vor Ort konfektionierbaren Steckverbinderkits liefern. Dies gibt Integratoren volle Flexibilität bei der Kabellänge und behält gleichzeitig die Wasserdichtigkeit bei, für die luftfahrttechnische Verbindungen bekannt sind.
Schlussfolgerung
Wasserdichte Steckverbinder in Luftfahrtqualität überdauern Standard-Pigtails in jeder messbaren Hinsicht – Wasserbeständigkeit, UV-Beständigkeit, Korrosionsschutz und mechanische Festigkeit. Für jede Outdoor-PTZ-Bereitstellung, bei der LKW-Rollkosten eine Rolle spielen, zahlt sich das Upgrade beim ersten vermiedenen Serviceeinsatz aus. Kontaktieren Sie mich unter han.nie@loyalty-secu.com und lassen Sie uns den richtigen Steckverbinder für Ihr nächstes Projekt spezifizieren.
