Ich habe gesehen, wie PTZ-Kameras von ihren Halterungen gefallen sind. Nicht wegen Wind. Nicht wegen einer schlechten Halterung. Weil eine einzige Schraube in salziger Meeresluft durchgerostet ist.
Schrauben aus Edelstahl der Güteklasse 316 sind für Küstengebiete mit hoher Salzkonzentration zwingend erforderlich, da sie 2-3% Molybdän enthalten. Dieses Element bildet eine stärkere Schutzschicht auf der Metalloberfläche, die dem Angriff durch Chloride aus dem Meersalz widersteht. Ohne sie korrodieren Schrauben schnell, versagen frühzeitig und gefährden das gesamte Kamerasystem.
316 Edelstahlschrauben für PTZ-Kamerainstallationen an der Küste
Im Folgenden werde ich die spezifischen Ausfallarten aufschlüsseln, um die Sie sich Sorgen machen sollten, und erklären, warum jede einzelne Schraube an Ihrer PTZ-Kamera an der Küste die Güteklasse 316 haben muss. Wenn Sie Kameras aus China für Projekte in Florida, Kalifornien oder an der Golfküste beziehen, ist dies der Artikel, den Sie lesen müssen, bevor Sie Ihre nächste Bestellung unterschreiben.
Inhaltsübersicht
Wie schnell entwickeln Standardschrauben der Güteklasse 304 in einer Meersalz-Umgebung “Lochfraß”?
Ich habe das auf die harte Tour gelernt. Ein Kunde rief mich wegen Rostflecken auf brandneuen Kameras an. Die Kameras waren erst acht Monate zuvor installiert worden. Die Schrauben waren von Güteklasse 304.
In Küstenzonen mit hoher Salzkonzentration innerhalb von 5 km von der Küstenlinie können Standardschrauben aus Edelstahl 304 sichtbare Lochfraßkorrosion 1 in nur 6 bis 12 Monaten entwickeln. Salzpartikel landen auf der Schraubenoberfläche, Feuchtigkeit verdunstet, und das verbleibende konzentrierte Chlorid frisst sich durch die schützende Oxidschicht.

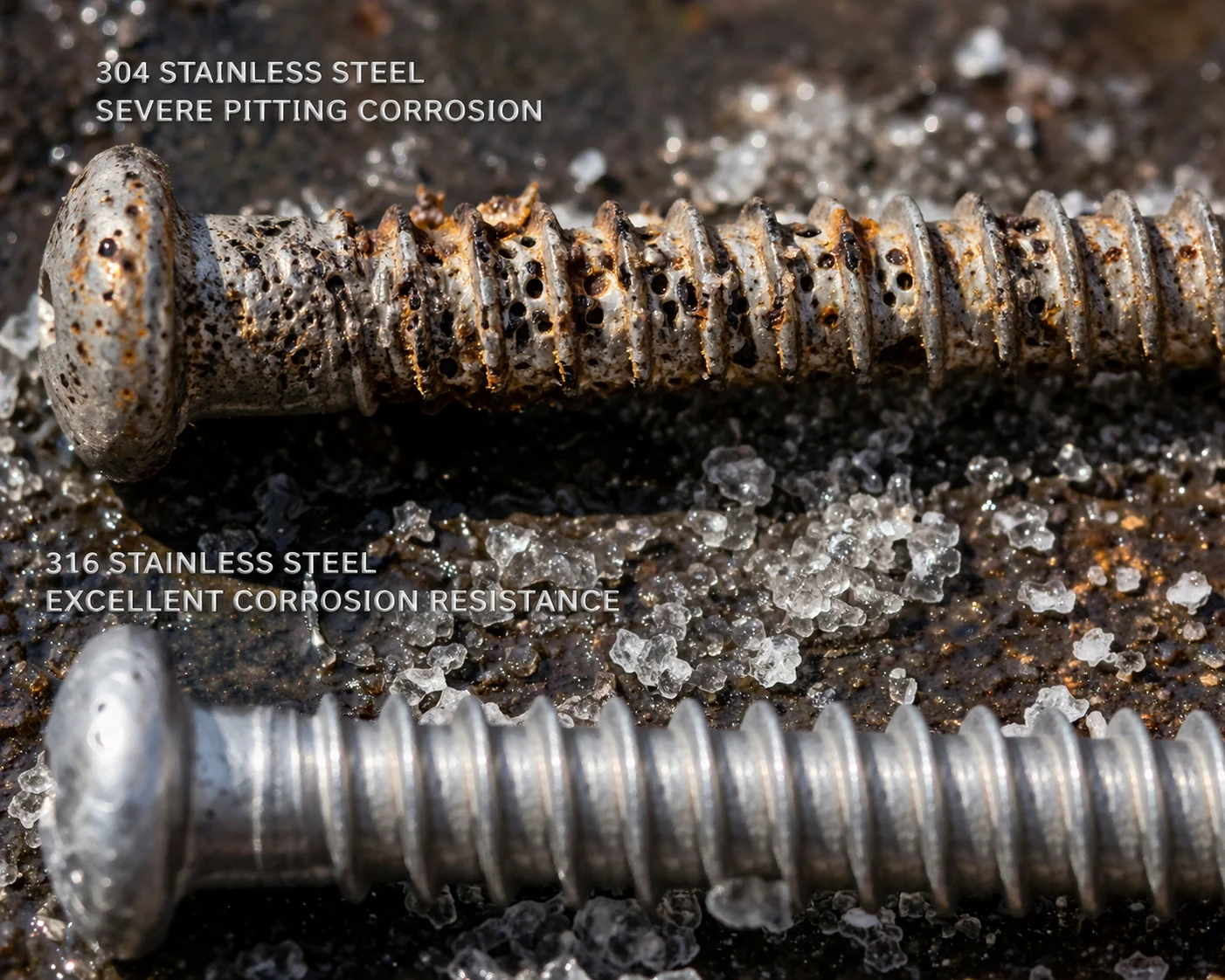

Lochfraßkorrosion an Edelstahlschrauben 304 in Küstenumgebung
Was ist Lochfraß und warum passiert er so schnell?
Lochfraßkorrosion ist kein normaler Rost, der sich gleichmäßig über eine Oberfläche ausbreitet. Es ist ein lokalisierter Angriff. Er bohrt winzige Löcher in das Metall. Diese Löcher sind an der Oberfläche klein, können aber tief in den Schraubenkörper hineinwachsen. Das macht Lochfraß so gefährlich. Möglicherweise sehen Sie den Schaden nicht, bis die Schraube bricht.
So funktioniert es in einer Küstenumgebung. Die Meeresbrise trägt winzige Salzpartikel. Diese Partikel landen auf dem Schraubenkopf und entlang der Gewinde. Wenn die Luft feucht ist, bildet sich ein dünner Film aus Salzwasser auf dem Metall. Wenn die Sonne herauskommt, verdunstet das Wasser, aber das Salz bleibt zurück. Jetzt haben Sie eine winzige Stelle mit sehr hoher Chloridkonzentration direkt auf der Schraubenoberfläche.
Dieses konzentrierte Chlorid durchbricht die Chromoxid-Passivschicht 2 , die Edelstahl schützt. Sobald die Schicht durchbrochen ist, beginnt das darunter liegende blanke Metall zu korrodieren. Das Loch wird tiefer. Mehr Salz sammelt sich im Loch an. Der Prozess beschleunigt sich. Dies nennt man “autokatalytischen” Lochfraß – die Korrosion nährt sich selbst.
Die PREN-Zahl erzählt die Geschichte
Ingenieure verwenden eine Zahl namens Lochbeständigkeitskennzahl (PREN) 3 um zu vergleichen, wie gut verschiedene Edelstähle Lochfraß widerstehen. Die Formel ist einfach:
PREN = %Cr + 3,3 × %Mo + 16 × %N
| Stahlgüte | Chrom (%) | Molybdän (%) | Typischer PREN | Lochfraßrisiko in Küstenluft |
|---|---|---|---|---|
| 304 | 18–20 | 0 | 18–20 | Hoch — sichtbarer Lochfraß in 6–12 Monaten |
| 316 | 16–18 | 2–3 | 23–26 | Gering — widersteht Lochfraß jahrelang |
| 316L | 16–18 | 2–3 | 23–26 | Gering — widersteht auch Schweißsensibilisierung |
Der Unterschied ist klar. Ein PREN von 18 gegenüber 25 ist kein kleiner Unterschied. Es bedeutet, dass 316 eine zehnmal höhere Chloridkonzentration als 304 aushalten kann, bevor Lochfraß beginnt. In der Praxis ist das der Unterschied zwischen einer Schraube, die ein Jahr hält, und einer Schraube, die zehn Jahre hält.
Was passiert, wenn eine Schraube versagt
Für eine PTZ-Kamera, die an einem Mast in einem Hafen oder an einer Küstenautobahn montiert ist, ist eine versagende Schraube nicht nur ein kosmetisches Problem. Die Kamera kann mit Gehäuse und Halterung 15 bis 30 kg wiegen. Wenn eine Befestigungsschraube aufgrund von Lochfraß bricht, verlagert sich die Last auf die verbleibenden Schrauben. Bei starkem Küstenwind kann die gesamte Baugruppe abfallen. Ich habe das schon erlebt. Die Ersatzkosten sind gering. Die Haftungskosten sind es nicht.
Verhindert 316 Edelstahl das “Festfressen” von Befestigungsschrauben bei zukünftiger Wartung?
Jeder Außendiensttechniker, mit dem ich gesprochen habe, hat die gleiche Beschwerde. Sie fahren zu einer Küstenanlage zur routinemäßigen Wartung, und die Schrauben lassen sich nicht herausdrehen. Die Schrauben sind festgefressen. Der Schraubenschlüssel rundet den Kopf ab.
Güte 316 Edelstahl reduziert das Risiko des Festfressens von Schrauben in Küstenumgebungen erheblich. Sein Molybdängehalt widersteht Spannungsrisskorrosion in den engen Zwischenräumen zwischen den Gewinden und hält die Schrauben jahrelang lösbar. Die Verwendung von Anti-Seize-Paste bei der Installation wird jedoch für beste Ergebnisse weiterhin dringend empfohlen.
verrosteter Bolzen im Vergleich zu sauberem 316er Edelstahlbolzen an PTZ-Kamerahalterung
Warum fressen Bolzen in salziger Luft fest?
Das Festfressen von Bolzen in Küstengebieten wird verursacht durch Spaltkorrosion 4. Wenn Sie einen Bolzen in eine Mutter oder ein Gewindeloch einschrauben, erzeugen Sie einen sehr engen Spalt zwischen den Gewinden. Dieser Spalt ist die perfekte Falle für Salzwasser.
Hier ist das Problem. Edelstahl benötigt Sauerstoff, um seine schützende Oxidschicht aufrechtzuerhalten. Innerhalb eines engen Gewindespaltes kann Sauerstoff nicht frei fließen. Salzwasser kann jedoch durch Kapillarwirkung eindringen. So entsteht eine Situation, in der das Metall seine Schutzschicht nicht reparieren kann und gleichzeitig in konzentrierter Chloridlösung liegt.
Die Korrosionsprodukte – Metalloxide – nehmen mehr Volumen ein als das ursprüngliche Metall. Sie dehnen sich im Gewindespalte aus. Diese Ausdehnung verklemmt Bolzen und Mutter. Der Bolzen ist nun “festgefressen” oder ”verglast”. Der Versuch, ihn herauszuzwingen, bricht oft den Bolzenkopf ab und hinterlässt den Schaft im Halter.
Wie 316 hilft – und was Sie sonst noch tun sollten
316er Edelstahl verträgt Spaltkorrosion viel besser als 304. Das Molybdän stabilisiert den passiven Film auch bei sauerstoffarmen Bedingungen. Aber kein Edelstahl ist vollständig immun gegen Spaltkorrosion. Hier sind also die Schritte, die ich meinen Kunden empfehle:
| Schritt | Aktion | Warum es wichtig ist |
|---|---|---|
| 1 | Verwenden Sie 316er oder 316L Bolzen und Muttern | Widersteht Spaltkorrosion in Gewindespalten |
| 2 | Tragen Sie eine marinefähige Anti-Seize-Paste 5 bei der Installation auf | Bildet eine Barriere zwischen den Gewinden |
| 3 | Verwenden Sie flache Unterlegscheiben unter den Bolzenköpfen | Reduziert Spannungskonzentration und Feuchtigkeitsansammlung |
| 4 | Planen Sie jährliche Drehmomentprüfungen | Erkennt frühe Anzeichen von Korrosionsaufbau |
| 5 | Ersetzen Sie jeden Bolzen, der Oberflächenverfärbungen aufweist | Anlaufen bedeutet, dass die Passivschicht beschädigt wurde |
Die wahren Kosten eines festsitzenden Bolzens
Wenn ein Techniker einen Bolzen nicht entfernen kann, dauert die Arbeit drei- bis fünfmal länger. Sie müssen den alten Bolzen ausbohren, das Gewinde nachschneiden und manchmal die gesamte Halterung ersetzen. Für eine Kamera, die auf einem 15-Meter-Mast an einem abgelegenen Küstenstandort montiert ist, bedeutet dies einen Kranwagen, eine Zweierbesatzung und einen halben Arbeitstag. Ich habe gesehen, wie einzelne Wartungsbesuche nur wegen zweier festsitzender Bolzen über 2.000 € kosteten. Die Verwendung von 316er-Schrauben mit Anti-Seize-Paste von Anfang an kostet vielleicht 5 € extra pro Kamera. Die Rechnung ist einfach.
Liefert der Hersteller ein Materialanalysenzertifikat für alle externen Befestigungselemente?
Diese Frage stelle ich mir oft von Projektmanagern in den USA und Europa. Sie wollen Beweise. Nicht nur ein Etikett auf der Verpackung. Sie wollen ein Dokument, das die genaue chemische Zusammensetzung jeder Schraube zeigt, die in ihre Küsteninstallationen eingebaut wird.
Eine zuverlässige Fabrik sollte ein Materialprüfzeugnis (MTC) 6 oder ein Materialanalysenzertifikat für alle externen Befestigungselemente liefern. Dieses Dokument listet die genauen Prozentsätze von Chrom, Nickel, Molybdän und anderen Elementen auf und bestätigt, dass die Schrauben echte 316er-Qualität sind und keine herabgestuften 304er- oder 201er-Ersatzstoffe.

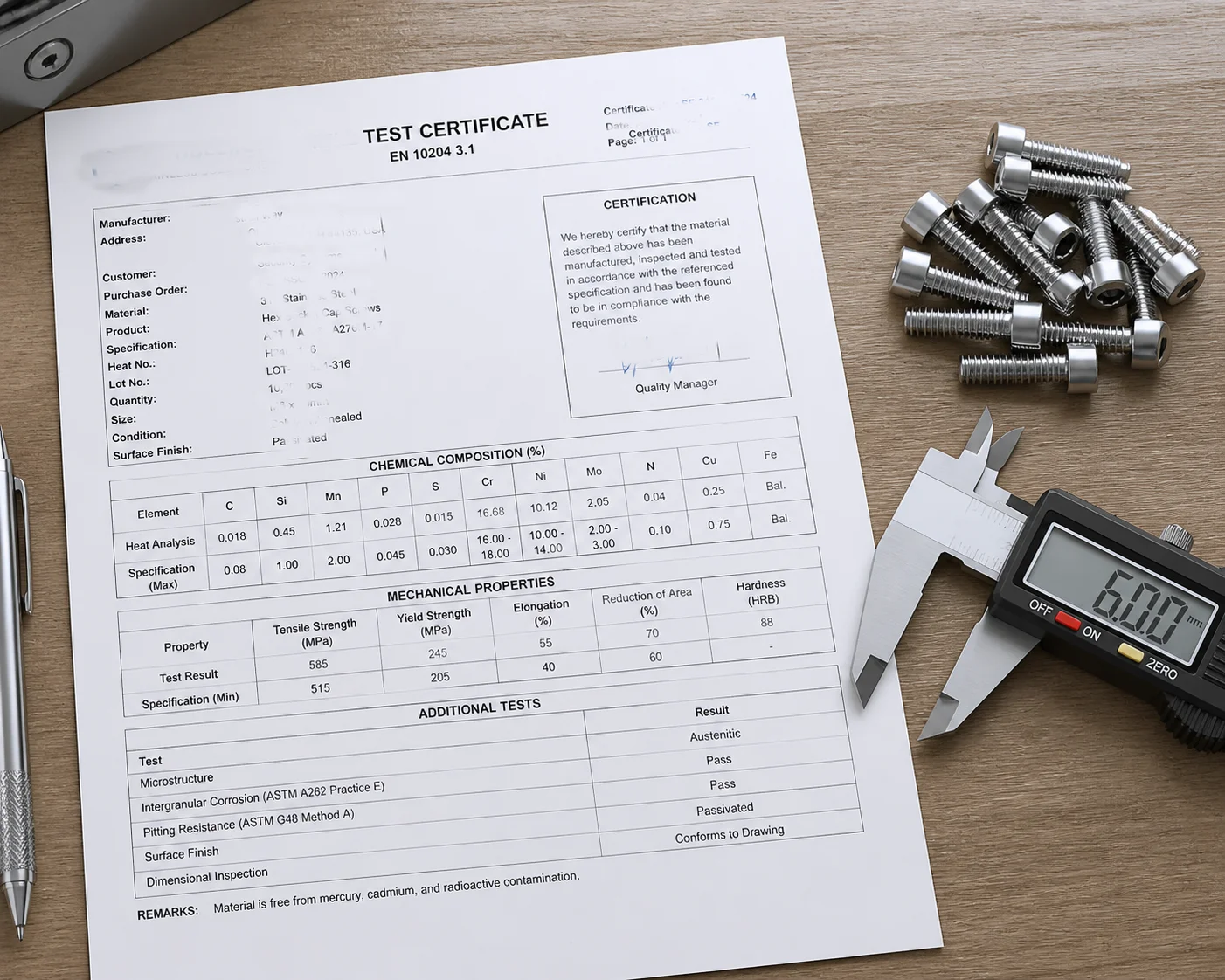

Materialprüfzeugnis für 316er Edelstahl-Befestigungselemente
Warum Sie Etiketten allein nicht vertrauen können
In meinen Jahren der Zusammenarbeit mit Überseekäufern habe ich ein Muster gesehen. Einige Fabriken verwenden 304er oder sogar 201er Schrauben für Produkte, die als “Marine-Qualität” oder ”Korrosionsschutz” vermarktet werden. Die Schrauben sehen gleich aus. Sie fühlen sich gleich an. Man kann den Unterschied nicht erkennen, wenn man sie ansieht. Der einzige Weg, es zu wissen, ist durch chemische Analyse.
Güte 201 Edelstahl verwendet Mangan anstelle von Nickel, um Kosten zu sparen. Es hat eine sehr schlechte Korrosionsbeständigkeit. Güte 304 ist für den Innenbereich gut geeignet, versagt aber in salziger Luft. Nur 316er Edelstahl-Zusammensetzung 7 enthält Molybdän für echte Küstenleistung. Ohne ein Materialzertifikat vertrauen Sie einem Etikett, das jeder drucken kann.
Was ein ordnungsgemäßes MTC enthalten sollte
Ein Materialprüfzeugnis, auch als 3.1-Zertifikat nach EN 10204 bezeichnet, sollte folgende Informationen enthalten:
- Chargennummer oder Losnummer des Stahls
- Chemische Zusammensetzung mit Cr-, Ni-, Mo-, Mn-, C-, Si-, P-, S- und N-Prozentanteilen
- Mechanische Eigenschaften (Zugfestigkeit, Streckgrenze, Bruchdehnung)
- Die anwendbare Norm (z. B. ASTM A193, ASTM F593)
- Name und Unterschrift der Prüfstelle
Was ich meinen Kunden empfehle
Bei Loyalty-Secu stellen wir bei einem Kundenwunsch nach 316er Edelstahl für ein Küsten-PTZ-Kamera-Projekt Materialzertifikate für die Befestigungselemente als Teil der Lieferdokumentation zur Verfügung. Wir begrüßen auch die Inspektion durch Dritte. Wenn Sie aus einer Fabrik in China beziehen, nehmen Sie diese Anforderung in Ihren Kaufvertrag auf, bevor die Produktion beginnt. Bitten Sie nicht darum, nachdem die Ware versandt wurde. Dann ist es zu spät, etwas zu überprüfen.
Wenn die Fabrik zögert oder sagt: “Wir haben dieses Dokument nicht”, betrachten Sie es als Warnsignal. Eine Fabrik, die tatsächlich 316er Befestigungselemente verwendet, hat MTCs von ihrem Stahlieferanten. Dies ist gängige Praxis in der Befestigungsindustrie. Wenn sie es nicht vorlegen können, sind die Schrauben wahrscheinlich nicht aus 316er.
Werden auch die internen Schrauben behandelt, um galvanische Korrosion zwischen verschiedenen Metallen zu verhindern?
Dies ist eine Frage, die erfahrene Ingenieure von Anfängern trennt. Die meisten Leute konzentrieren sich auf die äußeren Schrauben. Aber was ist mit den Schrauben im Kameragehäuse? Was passiert, wenn eine Edelstahlschraube auf ein Aluminiumgehäuse trifft?
Ja, auch interne Schrauben müssen berücksichtigt werden. Wenn unterschiedliche Metalle wie Edelstahl und Aluminium in direkten Kontakt kommen, galvanische Korrosion 8 tritt auf – das unedlere Metall (Aluminium) löst sich schneller auf. Interne Befestigungselemente sollten aus 316er sein, und Isolierscheiben oder Beschichtungen sollten verwendet werden, um den galvanischen Stromkreis zu unterbrechen.

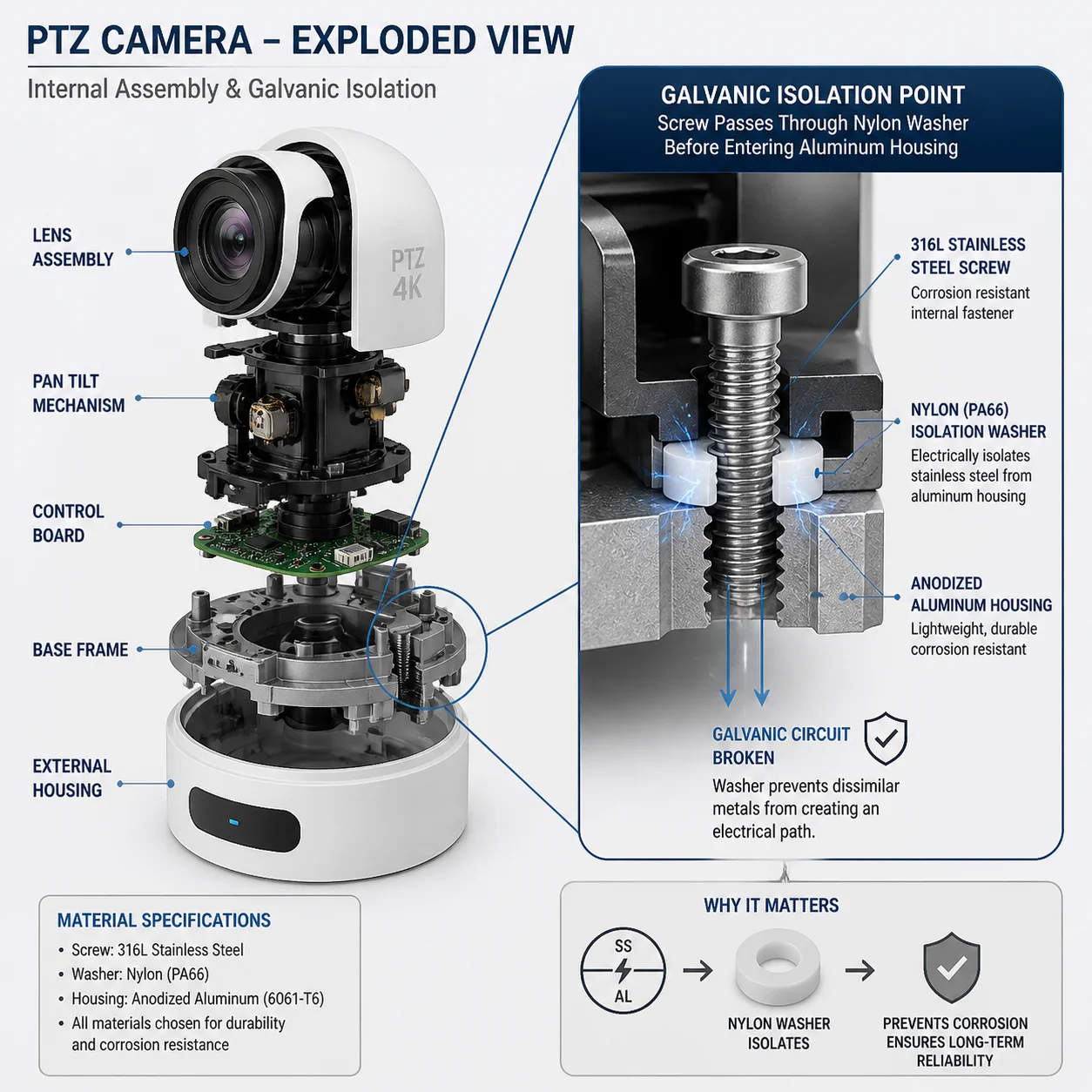

galvanische Korrosion zwischen Edelstahlschraube und Aluminium-PTZ-Kameragehäuse
Wie galvanische Korrosion funktioniert
Galvanische Korrosion tritt auf, wenn zwei verschiedene Metalle in Gegenwart eines Elektrolyten – wie Salzwasser oder sogar feuchter Luft mit Salzpartikeln – miteinander in Berührung kommen. Die beiden Metalle bilden eine winzige Batterie. Ein Metall wird zur Anode (es korrodiert). Das andere wird zur Kathode (es wird geschützt).
Je weiter zwei Metalle auf der galvanischen Metallspezifikation 9, voneinander entfernt sind, desto schneller erfolgt die Korrosion. Edelstahl ist ziemlich edel. Aluminium ist viel weniger edel. Wenn eine 316er Edelstahlschraube in einem salzigen Umfeld direkt in ein Aluminiumgehäuse geschraubt wird, beginnt das Aluminium um das Schraubenloch herum zu korrodieren. Sie werden sehen, wie sich weißes Pulver um die Schraube bildet. Mit der Zeit vergrößert sich das Loch, die Schraube lockert sich und die Dichtung bricht.
Wie man es verhindert
Es gibt mehrere bewährte Methoden, um galvanische Korrosion zwischen internen Befestigungselementen und dem Kameragehäuse zu verhindern:
| Methode | Wie es funktioniert | Am besten für |
|---|---|---|
| Nylon-Isolierscheiben | Trennt die beiden Metalle physisch | Schrauben-zu-Gehäuse-Verbindungen |
| Dielektrisches Fett | Verhindert, dass Feuchtigkeit die Kontaktzone erreicht | Gewindeschnittstellen |
| Eloxiertes Aluminiumgehäuse | Erzeugt eine nichtleitende Oxidschicht auf dem Aluminium | Gesamte Gehäuseoberfläche |
| Befestigungselemente aus demselben Metall | Verwendet Aluminiumschrauben in Aluminiumgehäusen | Spannungsarme interne Verbindungen |
| 316L-Schrauben mit Beschichtung | Fügt eine Sperrschicht auf der Schraubenoberfläche hinzu | Hochbelastete Verbindungen in salzhaltiger Luft |
Warum das für versiegelte PTZ-Kameras wichtig ist
Eine PTZ-Kamera mit Schutzart IP66 oder IP67 ist auf Dichtungen und feste Schraubverbindungen angewiesen, um Wasser fernzuhalten. Wenn galvanische Korrosion das Aluminium um eine interne Schraube herum angreift, verformt sich die Dichtungsauflage. Wasser dringt ein. Sobald Feuchtigkeit in das Gehäuse eindringt, kommt es zu Beschlagen der Linse, Korrosion auf der Platine und schließlich zum Totalausfall.
Ich habe Kameras von Küstenstandorten zurückerhalten, bei denen das äußere Gehäuse perfekt aussah, das Innere jedoch zerstört war. Die Ursache war immer dieselbe – galvanische Korrosion an internen Schraubpunkten, an denen keine Isolierung verwendet wurde. Die Behebung ist billig. Eine Nylonunterlegscheibe kostet nur wenige Cent. Wenn die Fabrik sie jedoch nicht mitliefert, überlebt die Kamera möglicherweise keine zwei Regenperioden an einem Küstenstandort.
Bei Loyalty-Secu entwickeln wir unsere PTZ-Modelle mit Korrosionsschutz unter Berücksichtigung dieses Problems. Wir verwenden externe Befestigungselemente aus 316L und wenden Isolationsmaßnahmen an jeder internen Metall-Metall-Verbindung an. Wenn Sie die “Marine-Grade”-Kamera einer beliebigen Fabrik bewerten, fragen Sie sie spezifisch: ”Was tun Sie, um galvanische Korrosion an internen Schraubpunkten zu verhindern?” Wenn sie keine klare Antwort haben, ist das Produkt nicht wirklich für den Küsteneinsatz konzipiert.
Schlussfolgerung
Für jede PTZ-Kamera, die innerhalb von 20 km von einer Küste entfernt eingesetzt wird, sollten alle externen und internen Befestigungselemente als Edelstahl der Güte 316 verifiziert werden. Fordern Sie das Materialzertifikat an. Prüfen Sie auf galvanische Isolierung. Die langfristige Zuverlässigkeit Ihres Projekts hängt davon ab.
