Ich habe einmal entscheidende Beweise verloren, weil meine Kamera erst nach dem Auslösen des Alarms mit der Aufnahme begann. Der Eindringling war bereits auf halbem Weg über den Hof. Dieser Moment veränderte meine Denkweise über Pre-Recording.
Ja, unsere KI-Kameras unterstützen Pre-Record vollständig. Diese Funktion verwendet einen Loop-Puffer im RAM, um 5 bis 10 Sekunden Video zu speichern, bevor ein KI-Alarm ausgelöst wird. Wenn die Kamera eine Person, ein Fahrzeug oder ein Linienübertrittsereignis erkennt, sperrt sie diese gepufferte Aufnahme und fügt sie dem Clip nach dem Alarm hinzu. Sie erhalten eine vollständige Datei, die zeigt, was vor und nach dem Alarm passiert ist.
KI-Kamera-Pre-Record-Funktion erfasst Aufnahmen vor dem Alarm
Unten erläutere ich die häufigsten technischen Fragen, die ich von Integratoren und Ingenieuren zu Funktionsweise von Pre-Recording erhalte. Wenn Sie Kameras in netzunabhängigen oder 4G-Umgebungen einsetzen, werden Sie die Abschnitte Stromversorgung und Bandbreite besonders nützlich finden.
Inhaltsübersicht
Wie verwaltet der interne RAM-Puffer kontinuierliche 4K-Voraufzeichnungen, ohne zu überhitzen?
Diese Frage höre ich oft von Ingenieuren, die 4K-Kameras in heißen Außengehäusen betreiben. Sie befürchten, dass das ständige Puffern den SoC über seine thermische Grenze hinaus treibt.
Der RAM-Puffer für die Voraufzeichnung ist klein, normalerweise zwischen 64 MB und 256 MB, abhängig von der eingestellten Dauer und Bitrate. Der SoC schreibt eine kurze Schleife von komprimiertem H.265-Video in diesen Puffer. Da die Datengröße im Vergleich zur kontinuierlichen Aufzeichnung auf eine SD-Karte winzig ist, ist die zusätzliche Wärmeentwicklung minimal und liegt gut innerhalb des thermischen Designs des Chipsatzes.

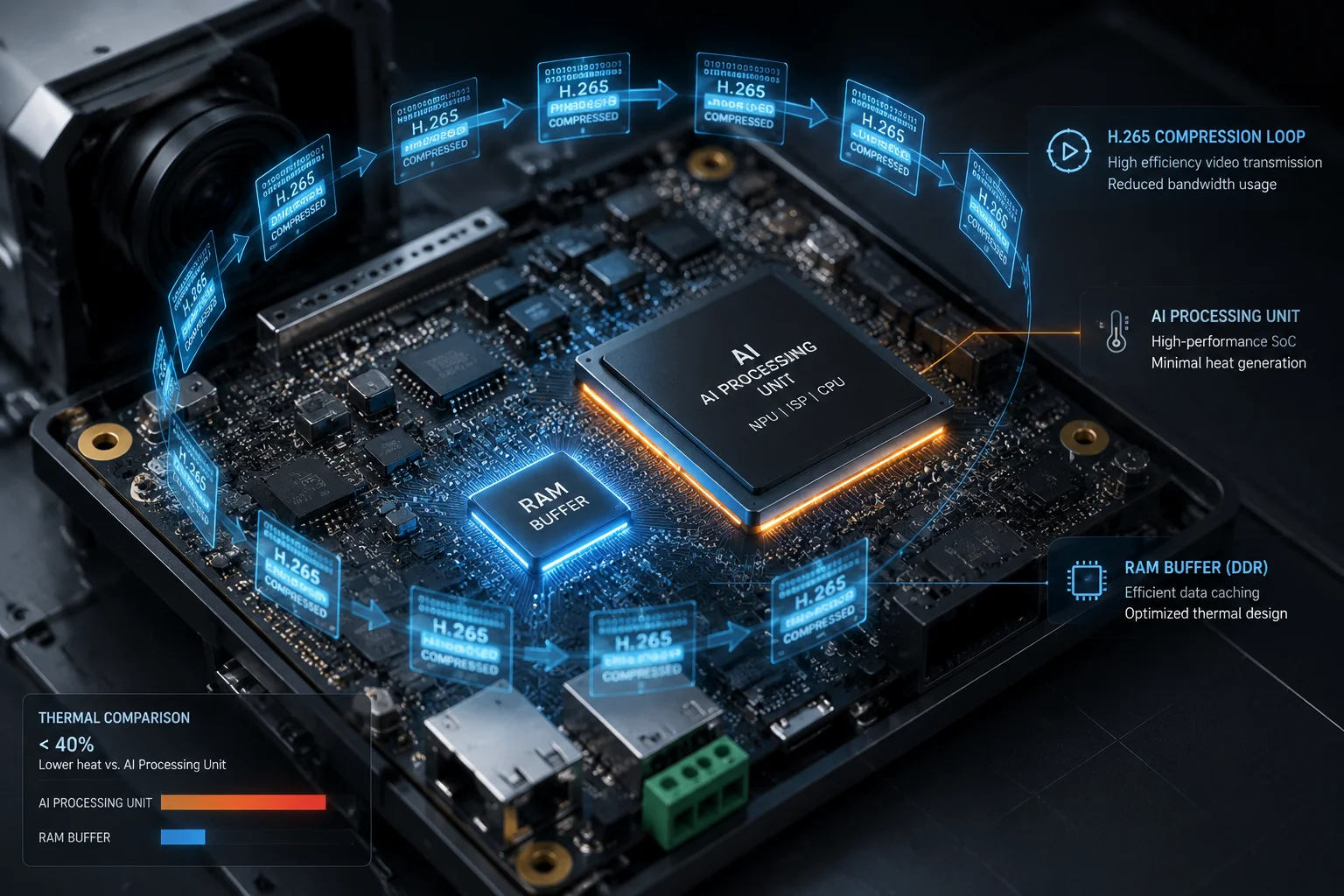

4K-Kamera-RAM-Puffer-Wärmemanagement für Voraufzeichnung
Warum der Puffer klein bleibt
Ein häufiges Missverständnis ist, dass Pre-Recording bedeutet, dass die Kamera ständig heimlich alles auf Speicher aufzeichnet. Das ist nicht der Fall. Die Kamera schreibt eine kurze Videoschleife in den flüchtigen Speicher, nicht auf die SD-Karte oder das NAS. Sobald der Puffer voll ist, werden die ältesten Frames durch die neuesten überschrieben. Dieser Zyklus wiederholt sich alle paar Sekunden.
Lassen Sie mich einige Zahlen nennen. Ein 10-Sekunden-Pre-Record-Clip bei 4MP-Auflösung mit H.265-Kodierung bei einer Bitrate3 von 4 Mbps benötigt etwa 5 MB RAM. Selbst bei 4K (8 MP) mit einer höheren Bitrate von 8 Mbps benötigt ein 10-Sekunden-Puffer nur etwa 10 MB. Moderne Überwachungs-SoCs verfügen über Hunderte von Megabyte DDR-Speicher. Der Puffer ist also ein winziger Bruchteil der Gesamtkapazität.
Thermische Auswirkungen in realen Einsätzen
Die Wärmeentwicklung ist bei Kameras, die in versiegelten Metallgehäusen unter direkter Sonneneinstrahlung montiert sind, berechtigt. Aber der Pre-Record-Puffer verändert das thermische Bild nicht wesentlich. Hier ist der Grund. Der SoC2 führt bereits die KI-Erkennungs-Engine1, dem Video-Encoder und dem Netzwerk-Stack. Diese Aufgaben verbrauchen weitaus mehr Strom als das Schreiben einer kleinen Schleife in den RAM. Der Puffer-Schreibvorgang verursacht bei den meisten von mir getesteten Chipsätzen weniger als 0,1 W zusätzlichen Stromverbrauch.
| Faktor | Ohne Voraufzeichnung | Mit Voraufzeichnung (10s) |
|---|---|---|
| RAM-Auslastung | ~180MB (OS + KI + Kodierung) | ~190MB (+10MB Puffer) |
| SoC-Stromverbrauch | ~3,2W | ~3,3W |
| Oberflächentemperatur (40°C Umgebungstemperatur) | ~62°C | ~63°C |
Was tatsächlich zu Überhitzung führt
Wenn Ihre Kamera überhitzt, ist die Ursache fast nie der Voraufzeichnungspuffer. Die wahren Schuldigen sind eine schlechte Belüftung des Gehäuses, direkte Sonneneinstrahlung ohne Sonnenschutz oder das Ausführen von zwei Streams mit maximaler Bitrate, während die KI-Engine jedes Bild verarbeitet. Ich sage meinen Kunden immer, sie sollen zuerst das Gehäusedesign und den Montage winkel überprüfen, bevor sie eine Softwarefunktion beschuldigen.
Noch etwas. Wenn Sie H.2647 anstelle von H.265 verwenden, verdoppelt sich die Puffergröße bei gleicher Videoqualität. Das bedeutet mehr Speicherbandbreite und etwas mehr Wärme. Das Umschalten auf H.265 ist also eine einfache Möglichkeit, sowohl den Puffer als auch die thermische Belastung geringer zu halten.
Kann ich die Dauer der Voraufzeichnung anpassen, um sicherzustellen, dass ich den Beginn eines sich schnell bewegenden Fahrzeugs erfasse?
Dies ist eine praktische Frage, die ich von Kunden erhalte, die Autobahnen, Baustelleneingänge oder Feldwege überwachen. Ein Fahrzeug, das sich mit 60 km/h bewegt, legt etwa 17 Meter pro Sekunde zurück. Wenn Ihre Voraufzeichnung zu kurz ist, befindet sich das Auto bereits in der Mitte des Bildes, wenn der Clip beginnt.
Sie können die Dauer der Voraufzeichnung in den Kameraeinstellungen von 1 Sekunde bis zu 10 Sekunden einstellen. Für sich schnell bewegende Fahrzeuge empfehle ich, sie auf mindestens 5 Sekunden einzustellen. Dies gibt Ihnen genügend Vorlaufzeit, um das Fahrzeug außerhalb der Erkennungszone ankommen zu sehen, was entscheidend für die Erfassung von Nummernschildern und Fahrtrichtungen ist.
Einstellbare Voraufzeichnungsdauereinstellungen für Fahrzeugerkennung
Wie die Verzögerung der KI-Erkennung Ihre Wahl beeinflusst
Die Voraufzeichnungsdauer hängt nicht nur davon ab, wie viele Sekunden Video Sie wünschen. Sie muss auch die Verzögerung der KI-Erkennung abdecken. Wenn ein Fahrzeug ins Bild fährt, wird die KI-Engine nicht sofort ausgelöst. Sie benötigt einige Frames, um zu bestätigen, dass es sich um ein Fahrzeug und nicht um einen Schatten oder einen Ast handelt. Dieser Bestätigungsschritt dauert je nach SoC und KI-Modell typischerweise 300 ms bis 800 ms.
Wenn Sie also die Voraufzeichnung auf 3 Sekunden einstellen, erhalten Sie tatsächlich etwa 2,2 bis 2,7 Sekunden nützliches Filmmaterial, bevor das Fahrzeug den Punkt erreicht, an dem die KI es bestätigt hat. Für ein Auto, das mit Autobahngeschwindigkeit fährt, ist das möglicherweise nicht genug.
Dauer an den Szenentyp anpassen
Unterschiedliche Szenen erfordern unterschiedliche Einstellungen. Hier ist eine einfache Anleitung, die ich mit meinen Integratoren-Kunden teile.
| Szene-Typ | Fahrzeuggeschwindigkeit | Empfohlene Voraufzeichnung | Warum |
|---|---|---|---|
| Parkplatzeinfahrt | 5-15 km/h | 3 Sekunden | Langsame Geschwindigkeit, kurze Annäherungsdistanz |
| Baustellentor | 10-30 km/h | 5 Sekunden | Mittlere Geschwindigkeit, Kennzeichenerfassung erforderlich |
| Autobahn oder Landstraße | 60-120 km/h | 8-10 Sekunden | Hohe Geschwindigkeit, Fahrzeug durchquert den Rahmen schnell |
| Bauernhofumzäunung | 20-50 km/h | 5-7 Sekunden | Variable Geschwindigkeit, weitläufiges Gebiet |
Der Kompromiss bei längeren Puffern
Die Einstellung der Voraufzeichnung auf 10 Sekunden klingt nach der sicheren Wahl. Aber es gibt einen Kompromiss. Ein längerer Puffer bedeutet eine größere Datei für jedes Alarmereignis. Wenn Ihre Kamera Clips über 4G hochlädt, kostet jede zusätzliche Sekunde etwa 0,5 MB bis 1 MB Daten, abhängig von Auflösung und Kodierung. Über einen Monat mit Dutzenden von Alarmen pro Tag summiert sich das.
Ich hatte einen Kunden in Texas, der seine Solar-PTZ-Kameras auf 10 Sekunden Voraufzeichnung mit H.264-Kodierung eingestellt hatte. Sein monatlicher 4G-Datenverbrauch stieg allein durch die längeren Voraufzeichnungsclips um über 2 GB. Wir stellten ihn auf H.265 um und reduzierten die Voraufzeichnung auf 6 Sekunden. Sein Datenverbrauch normalisierte sich, und er erfasste immer noch jeden Fahrzeug-Anfahrtsvorgang deutlich.
Meine Empfehlung
Für die meisten B2B-Bereitstellungen sind 5 Sekunden mit H.265-Kodierung der ideale Punkt. Es deckt die Verzögerung der KI-Erkennung ab, bietet eine klare Sicht auf die Anfahrt und hält die Dateigrößen überschaubar. Wenn Sie eine Hochgeschwindigkeitsstraße überwachen, erhöhen Sie auf 8 Sekunden und stellen Sie sicher, dass Ihr 4G-Datentarif die zusätzliche Last bewältigen kann.
Erhöht die Voraufzeichnung den Stromverbrauch einer solarbetriebenen PTZ-Kamera erheblich?
Das ist die Frage, die bei jedem Gespräch mit Projektmanagern für netzunabhängige Systeme aufkommt. Sie haben ein begrenztes Budget für Solarpaneele und Batterien. Jede zusätzliche Watt zählt.
Die Voraufzeichnung selbst verbraucht nur sehr wenig Strom, typischerweise weniger als 0,2 W, da sie nur eine kleine Videoschleife in den RAM schreibt. Die eigentliche Stromfrage ist, ob Ihre Kamera im Always-On-Modus oder im Deep-Sleep-Modus läuft. Im Always-On-Modus kostet die Voraufzeichnung fast nichts extra. Im Deep-Sleep-Modus ist eine echte Voraufzeichnung nicht möglich, da der SoC 1 bis 3 Sekunden zum Aufwachen benötigt.
Stromverbrauch von solarbetriebenen PTZ-Kameras mit aktivierter Voraufzeichnung
Always-On-Modus vs. Deep-Sleep-Modus
Hier kommt es zu den meisten Verwirrungen. Lassen Sie mich die beiden Modi klar erklären.
Im Always-On-Modus laufen die Kamera-SoC, die KI-Engine und der Videokodierer ständig. Die Kamera beobachtet und analysiert ständig. Die Voraufzeichnung funktioniert hier perfekt, da der Puffer ständig gefüllt wird. Der zusätzliche Strom für das Schreiben in den Puffer ist vernachlässigbar im Vergleich zu den 3-5 W, die das System bereits verbraucht.
In Tiefschlafmodus5, schaltet die Kamera fast alles ab, um Strom zu sparen. Der Verbrauch sinkt auf bis zu 0,05 W. Ein PIR-Sensor4 oder ein einfacher Bewegungsauslöser weckt das System auf. Aber das Aufwecken des SoC, die Initialisierung des KI-Modells und der Start des 4G-Modul8 dauern 1 bis 3 Sekunden. Während dieses Aufwachfensters wird kein Video aufgezeichnet. Sie können also keinen echten Voraufzeichnungspuffer haben.
Der hybride Ansatz
Einige unserer neueren Modelle verwenden einen hybriden Ansatz. Die Kamera hält einen stromsparenden Sekundärprozessor am Laufen, der einen niedrig aufgelösten Stream in einen kleinen Puffer aufzeichnet. Wenn der Haupt-SoC aufwacht, greift er auf diesen Low-Res-Puffer zu und fügt ihn mit den hochauflösenden Post-Alarm-Aufnahmen zusammen. Das Ergebnis ist nicht so sauber wie eine Voraufzeichnung in voller Auflösung, aber es liefert Ihnen etwas statt nichts.
Strombudgetplanung
Für ein Solar-PTZ-System gehe ich mit meinen Kunden immer ein einfaches Strombudget durch. Hier ist ein typisches Beispiel für eine 4MP 4G Solar-PTZ.
| Komponente | Always-On-Strom | Deep-Sleep-Strom |
|---|---|---|
| SoC + KI-Engine | 2,5 W | 0W (Aus) |
| Video-Encoder | 0,8W | 0W (Aus) |
| RAM-Puffer (Voraufzeichnung) | 0,15W | 0W (Aus) |
| 4G-Modul (Standby) | 0,6W | 0,05W |
| PTZ-Motor (Leerlauf) | 0,1W | 0W (Aus) |
| Insgesamt | ~4,15W | ~0,05W |
Wenn Sie eine zuverlässige Voraufzeichnung wünschen, muss die Kamera im Dauerbetrieb sein. Das bedeutet, dass Ihr Solarpanel und Akku eine kontinuierliche Stromaufnahme von etwa 4W unterstützen müssen. Für einen Standort mit 5 Spitzen-Sonnenstunden pro Tag benötigen Sie mindestens ein 40W-Panel und einen 30Ah-Akku, um das System über Nacht und an bewölkten Tagen am Laufen zu halten.
Mein Rat für netzunabhängige Kunden
Wenn die Voraufzeichnung für Ihr Projekt ein Muss ist, dimensionieren Sie Ihr Solarsystem für den Dauerbetrieb. Versuchen Sie nicht, Geld mit einem kleineren Panel zu sparen und sich dann zu wundern, warum Sie die ersten Sekunden jedes Ereignisses verpassen. Der Kostenunterschied zwischen einem 20W und einem 40W Solarpanel ist gering im Vergleich zu den Kosten, kritische Beweise zu verpassen.
Wenn Ihr Budget wirklich knapp ist und Sie den Tiefschlafmodus nutzen müssen, akzeptieren Sie, dass Sie keine echte Voraufzeichnung erhalten. Konzentrieren Sie sich stattdessen darauf, eine längere Nachaufzeichnungsdauer einzustellen, z. B. 30 bis 60 Sekunden, damit Sie alles nach dem Alarm erfassen, auch wenn Sie den ersten Moment verpassen.
Werden die voraufgezeichneten Aufnahmen in einem separaten temporären Cache gespeichert, um die Abnutzung der SD-Karte zu reduzieren?
Diese Frage bekomme ich von Ingenieuren, deren SD-Karten nach wenigen Monaten Daueraufzeichnung ausgefallen sind. Sie möchten wissen, ob die Voraufzeichnung das Problem verschlimmert.
Ja, das voraufgezeichnete Material befindet sich in einem flüchtigen RAM-Puffer, nicht auf der SD-Karte. Die Daten werden erst auf die SD-Karte übertragen, wenn ein Alarm ausgelöst wird. Das bedeutet, dass die SD-Karte keine ständigen Schreibzyklen durch die Voraufzeichnung erleidet. Die Karte empfängt nur vollständige Alarmclips, was den Verschleiß im Vergleich zur 24/7-Daueraufzeichnung drastisch reduziert.

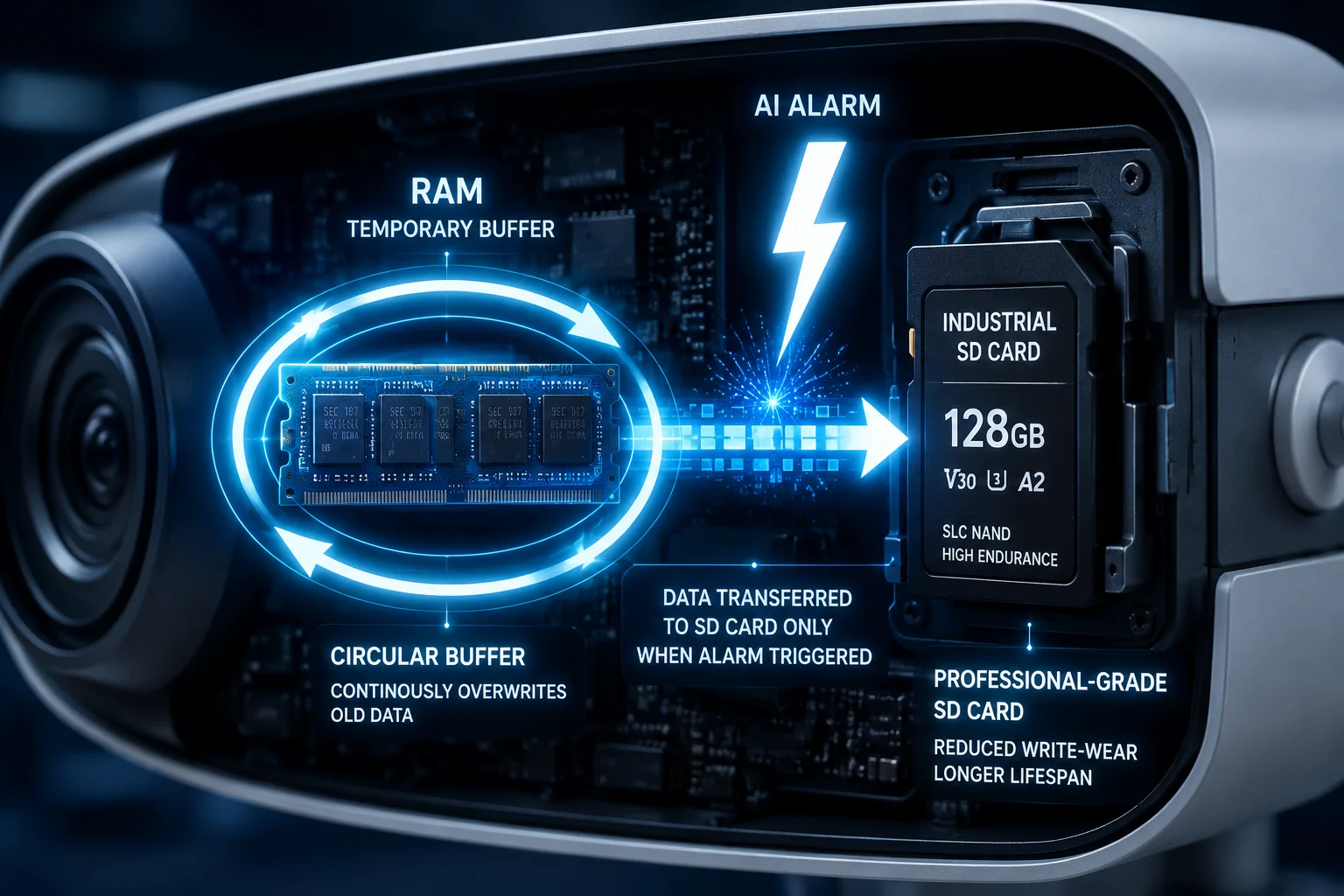

Voraufzeichnungs-RAM-Cache reduziert den Schreibverschleiß der SD-Karte
Wie der Verschleiß von SD-Karten tatsächlich funktioniert
SD-Karten-Nutzung NAND-Flash-Speicher6. Jede Speicherzelle kann nur eine begrenzte Anzahl von Schreib- und Löschzyklen verarbeiten, bevor sie sich verschlechtert. Karten für den Consumer-Bereich sind für etwa 500 bis 1.500 Schreibzyklen pro Zelle ausgelegt. Karten für den industriellen oder Endurance-Bereich bewältigen 3.000 bis 10.000 Zyklen.
Wenn eine Kamera rund um die Uhr auf eine SD-Karte aufzeichnet, schreibt sie ständig Daten. Ein 4MP H.265-Stream mit 4Mbps erzeugt etwa 1,7 GB pro Stunde. Auf einer 128-GB-Karte füllt die Kamera die Karte in etwa 3 Tagen und beginnt dann, vom Anfang an zu überschreiben. Über ein Jahr hinweg wird jede Zelle auf dieser Karte über 100 Mal beschrieben und gelöscht. Deshalb sterben billige SD-Karten in Überwachungskameras schnell.
Auswirkungen der Voraufzeichnung auf die Kartenlebensdauer
Die Voraufzeichnung ändert das Schreibmuster vollständig. Anstatt jede Sekunde des Tages zu schreiben, empfängt die Karte nur dann Daten, wenn ein Alarm ausgelöst wird. Wenn Ihre Kamera 20 Alarme pro Tag auslöst, jeder mit einer Voraufzeichnung von 5 Sekunden und einer Nachaufzeichnung von 30 Sekunden, sind das 35 Sekunden Video pro Alarm. Bei 4Mbps ist jeder Clip etwa 17,5 MB groß. Zwanzig Clips pro Tag ergeben 350 MB.
Vergleichen Sie das mit der 24/7-Aufzeichnung, die etwa 42 GB pro Tag schreibt. Der Ansatz nur bei Alarm schreibt weniger als 1% der Daten. Ihre SD-Karte wird um ein Vielfaches länger halten.
Der RAM-zu-SD-Übertragungsprozess
Wenn ein Alarm ausgelöst wird, führt die Kamera nacheinander drei Dinge aus. Erstens sperrt sie den aktuellen RAM-Puffer, damit die Schleife nicht mehr überschrieben wird. Zweitens beginnt sie, das Video nach dem Alarm direkt auf die SD-Karte zu schreiben. Drittens kopiert sie den gesperrten Puffer vom RAM auf die SD-Karte und stellt ihn dem Video nach dem Alarm voran. Der gesamte Vorgang dauert einen Bruchteil einer Sekunde und erzeugt eine nahtlose Videodatei.
Best Practices für die Langlebigkeit von SD-Karten
Selbst bei der Aufnahme nur bei Alarm empfehle ich meinen Kunden diese Schritte.
Verwenden Sie SD-Karten der industriellen oder Endurance-Klasse. Marken wie Samsung PRO Endurance oder SanDisk High Endurance sind für Überwachungsaufgaben konzipiert. Formatieren Sie die Karte in der Kamera, nicht auf einem PC, um das richtige Dateisystem und die richtige Clustergröße sicherzustellen. Aktivieren Sie die automatische Überschreibungsfunktion der Kamera, damit sich die Karte nicht füllt und die Aufzeichnung stoppt. Überprüfen Sie den Zustand der Karte über die Webschnittstelle der Kamera, wenn Ihr Modell S.M.A.R.T.-Überwachung unterstützt.
Ein letzter Punkt. Wenn Ihre Bereitstellung häufig Fehlalarme aufweist, z. B. durch wehende Bäume oder vorbeiziehende Tiere, erhöht sich die Anzahl der Schreibereignisse. Die Feinabstimmung der Empfindlichkeit Ihrer KI-Erkennung und die Festlegung geeigneter Erkennungszonen reduzieren Fehlalarme, was wiederum den Verschleiß der SD-Karte verringert. Es ist eine Kettenreaktion. Bessere KI-Abstimmung bedeutet weniger Schreibvorgänge, was eine längere Kartenlebensdauer bedeutet.
Schlussfolgerung
Unsere KI-Kameras unterstützen eine einstellbare Voraufzeichnung von 1-10 Sekunden über einen RAM-Puffer. Diese Funktion verbraucht nur minimal Strom, schützt Ihre SD-Karte vor ständigen Schreibvorgängen und gibt Ihnen das vollständige Bild jedes Alarmereignisses von Anfang bis Ende.
