Unterstützt der Ladealgorithmus "Fast MPPT Scanning" für bewölktes Wetter?

Ich habe Stunden an Überwachungsmaterial an einem bewölkten Tag in Texas verloren, weil mein alter Controller mit dem wechselnden Licht nicht mithalten konnte. Dieser Ausfall hat mir alles darüber gelehrt, warum die Scan-Geschwindigkeit wichtig ist.

Ja, unser Laderegler unterstützt Fast MPPT Scanning mit Global MPP-Logik. Er scannt den gesamten Spannungsbereich in 1-2 Sekunden neu, wenn Wolken vorbeiziehen, erfasst den wahren maximalen Leistungspunkt und vermeidet lokale Spitzenfallen, die dazu führen, dass normale Regler bei schnellen Strahlungsänderungen ins Stocken geraten oder Leistung verlieren.

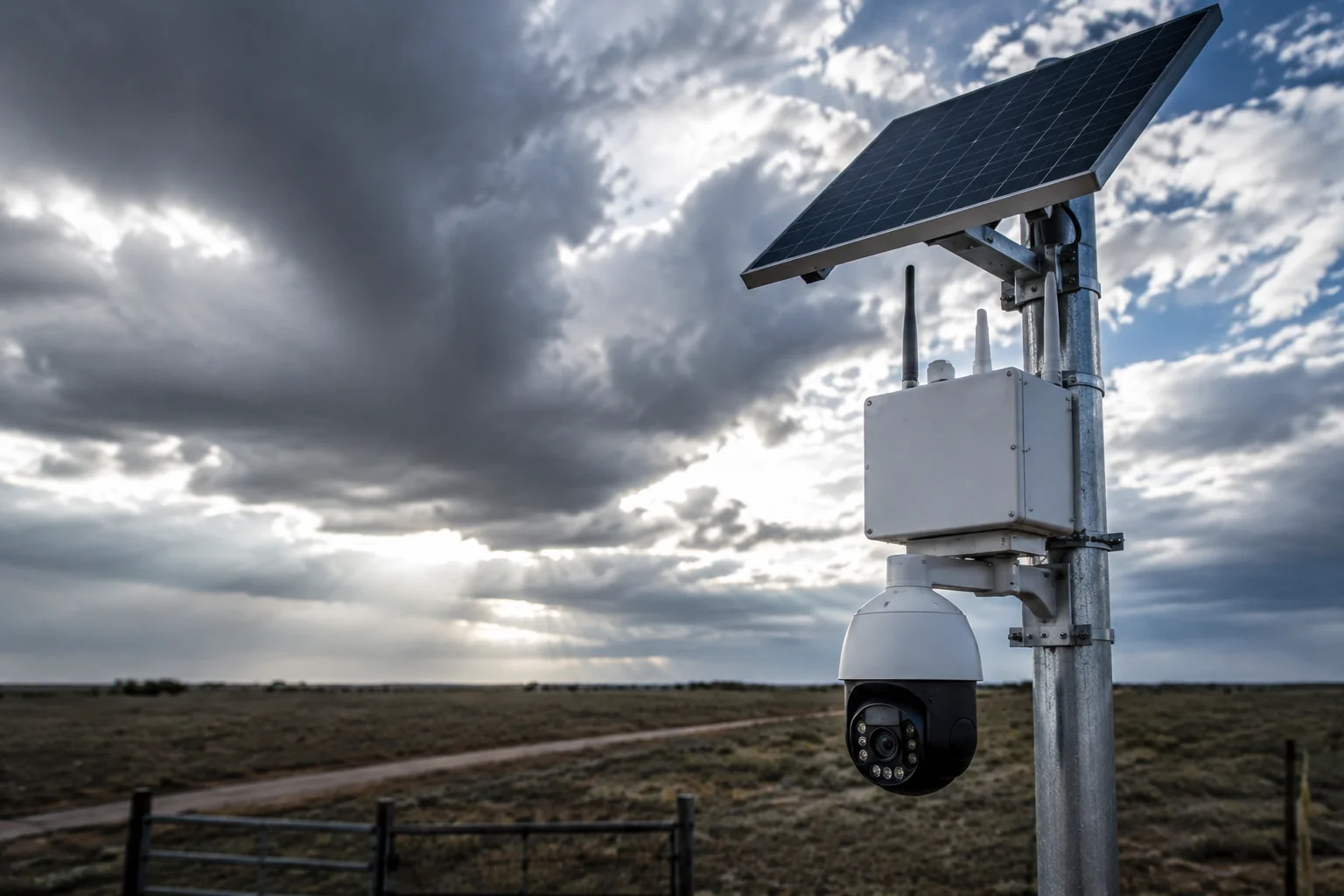

Schnelles MPPT-Scanning Solar-PTZ-Kamera bewölktes Wetter

Im Folgenden erkläre ich Ihnen genau, wie dies funktioniert, warum es für Ihr netzunabhängiges 4G-Kamerasystem wichtig ist und was Sie in der Firmware einstellen können, um an Tagen mit verstreuten Wolken jedes Watt herauszuholen.

Inhaltsübersicht

Kann der Controller den gesamten Spannungsbereich in weniger als 1 Sekunde erneut scannen, um bewegliches Licht zu erfassen?

Wenn ein Wolkenschatten über Ihr Panel rast, haben Sie vielleicht ein oder zwei Sekunden Zeit, bevor sich die Leistungskurve vollständig verschiebt. Ich habe Systeme 5-10 Sekunden lang im Leerlauf beobachtet, während der alte Algorithmus aufholte. Das ist für eine Live-4G-Videoübertragung inakzeptabel.

Unser Controller verwendet eine variable Schritt-Perturbationsmethode, die vom Fein-Schritt-Tracking zum Grob-Schritt-Scanning wechselt, sobald ein plötzlicher Spannungsabfall erkannt wird. Dieser vollständige Neubscan dauert 1-2 Sekunden, schnell genug, um vorbeiziehende Wolkenschatten zu erfassen, bevor Ihr System an Leistung verliert.

MPPT-Spannungsbereich-Scan-Geschwindigkeit Solarregler

Wie die Variable-Schritt-Methode funktioniert

Herkömmliche MPPT-Regler verwenden einen Festschritt Perturb & Observe (P&O) Algorithmus¹. Sie verschieben die Spannung um einen winzigen Betrag nach oben oder unten, messen die Leistungsänderung und wiederholen dies. Dies funktioniert gut bei stabilem Sonnenlicht. Aber wenn eine Wolke aufzieht und die Strahlung innerhalb einer halben Sekunde um 50% abfällt, bedeutet diese winzige Schrittgröße, dass der Regler immer noch zum neuen Leistungspunkt kriecht, während Ihre Batterie leer wird.

Unsere Firmware überwacht die Änderungsrate der Panelspannung und des Stroms. Wenn sie eine plötzliche Verschiebung feststellt – zum Beispiel, wenn die Spannung innerhalb von 200 Millisekunden um mehr als 5% abfällt –, löst sie den von uns so genannten “Fast Scan Mode” aus. Die Schrittgröße springt von Millivolt auf volle Volt. Der Regler durchläuft den gesamten nutzbaren Spannungsbereich des Panels in etwa 1-2 Sekunden.

Abtastfrequenz ist wichtig

Die Scan-Geschwindigkeit allein erzählt nicht die ganze Geschichte. Sie benötigen auch eine schnelle Abtastung, um zu wissen, wo Sie sich befinden I-V-Kurve⁴ zu jedem gegebenen Zeitpunkt.

Parameter	Standard-Controller	Unser schneller MPPT-Controller
Abtastrate	10-50 Abtastungen/Sek.	200-500 Abtastungen/Sek.
Schrittgröße (stabil)	Fest 0,1V	Adaptiv 0,05-0,2V
Schrittgröße (transient)	Fest 0,1V	Sprünge auf 1-5V
Wiederabtastzeit	5-10 Sekunden	1-2 Sekunden
Energieverlust bei Wolkenübergang	15-30% verpasste Energie	Weniger als 5% verpasste Energie

Mit Hunderten von Abtastungen pro Sekunde erstellt der Controller ein nahezu Echtzeitbild der Leistungskurve. Selbst wenn der Schatten einer Wolke nur 2 Sekunden braucht, um über Ihr Panel zu ziehen, hat der Algorithmus bereits genügend Datenpunkte erfasst, um den neuen Spitzenwert zu finden.

Was das für Ihre netzunabhängige Anlage bedeutet

David, wenn sich Ihr Kamerastandort in einer Gegend mit schnell ziehenden Cumuluswolken befindet – üblich in Texas, im Mittleren Westen oder in Küstenregionen – übersetzt sich diese Scan-Geschwindigkeit direkt in Betriebszeit. Eine 10-sekündige Ladelücke klingt vielleicht nicht nach viel. Aber multiplizieren Sie das mit 30-40 Wolkenübergängen pro Stunde an einem teilweise bewölkten Tag, und Sie haben 5-7 Minuten Ladeverlust pro Stunde. Über einen ganzen Tag kann das den Unterschied ausmachen, ob Ihre Batterie über 50% SOC bleibt oder in den Energiesparmodus wechselt.

Wie hilft der schnelle Scan, Energie an Tagen mit verstreuten Wolken zu ernten?

Zerstreute Wolken sind das Worst-Case-Szenario für die Solarladung. Der Lichtpegel schwankt alle paar Minuten stark. Ich habe gesehen, wie Panels innerhalb von 30 Sekunden von 900 W/m² auf 200 W/m² und zurück gingen. Die meisten Controller können das einfach nicht bewältigen.

Schnelles MPPT-Scannen mit Global MPP-Logik hilft, Energie an bewölkten Tagen zu ernten, indem es Teilverschattung automatisch erkennt, die gesamte P-V-Kurve scannt, um das wahre globale Maximum zu finden, und falsche lokale Spitzen überspringt, die normale Regler bei 30-50% reduzierter Leistung gefangen halten.

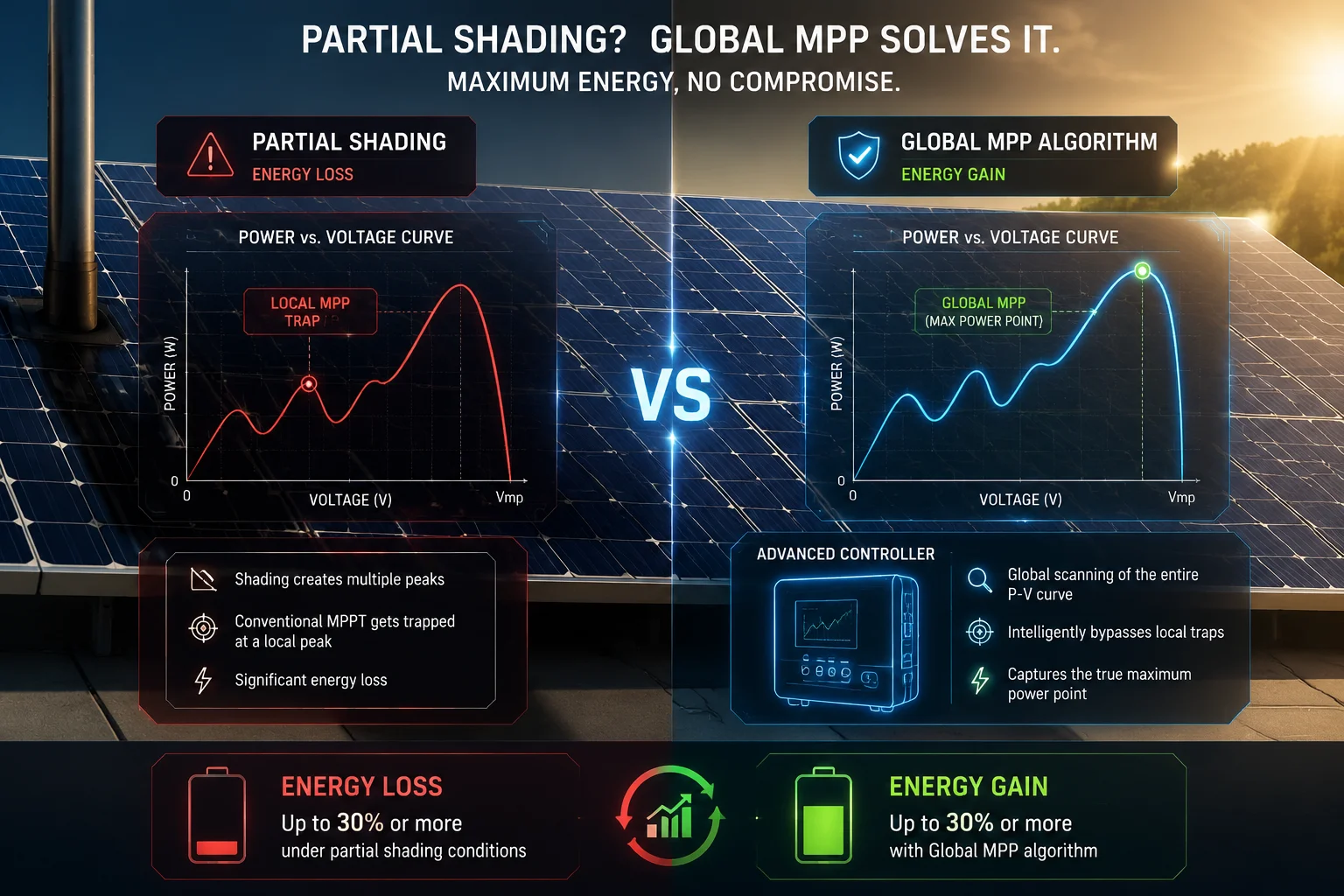

Global MPP-Scannen Teilverschattung Solarpanel

Das Problem der lokalen Spitzenfalle

Wenn eine Wolke einen Teil Ihres Panels bedeckt, aber nicht das Ganze, passiert etwas kniffliges. Die Leistungs-Spannungs-Kurve (P-V-Kurve)⁵ entwickelt mehrere Spitzen. Eine Spitze kann bei 18V mit 40W liegen. Eine andere kann bei 28V mit 65W liegen. Ein Standard-P&O-Algorithmus findet die Spitze, die seinem aktuellen Betriebspunkt am nächsten liegt, und bleibt dort. Wenn er zufällig auf der 40W-Spitze landet, bleibt er dort gefangen – obwohl 65W nur 10 Volt entfernt verfügbar sind.

Das ist die lokale Spitzenfalle². Das ist kein seltener Grenzfall. An einem teilweise bewölkten Tag mit einer Mastkamera kann allein der Schatten des Mastes diese Bedingung stundenlang erzeugen.

Wie Global MPP Scanning es löst

Unsere Firmware führt in regelmäßigen Abständen einen vollständigen Spannungshub durch. Standardmäßig alle 10-30 Minuten, aber Sie können dies anpassen. Wichtiger ist, dass es auch dann einen Sweep auslöst, wenn die Leistung unter einen Schwellenwert fällt – sagen wir, 20% unter dem zuletzt bekannten Maximum.

Hier ist die Sequenz:

Controller erkennt Leistungsabfall, der den Schwellenwert überschreitet
Es trennt kurzzeitig die Last vom Panel (für ca. 500ms)
Es scannt von der minimalen zur maximalen Spannung und zeichnet die Leistung an jedem Punkt auf
Es identifiziert alle Spitzen auf der Kurve
Es rastet auf die höchste Spitze ein – das Global MPP
Die normale Fein-Schritt-Nachführung wird um diesen Punkt herum fortgesetzt

Reale Energiegewinne

In unseren Feldtests mit Half-Cut-Cell-Panels³ (die widerstandsfähiger gegen Teilverschattung sind, aber dennoch beeinträchtigt werden), ermöglichte das globale MPP-Scannen eine Steigerung der täglichen Energieausbeute um 15-30% an Tagen mit teilweiser Bewölkung im Vergleich zu Controllern ohne diese Funktion.

Wolkenbedingung	Ohne Global MPP	Mit Global MPP	Energiegewinn
Klarer Himmel	100% Basislinie	100% Basislinie	0% (kein Vorteil erforderlich)
Zerstreute Wolken, keine Verschattung	85% des Potenzials	95% des Potenzials	~12% Verbesserung
Teilverschattung (Mast/Baum)	55-70% des Potenzials	85-95% des Potenzials	15-30% Verbesserung
Stark bewölkt	90% des Potenzials	93% des Potenzials	~3% Verbesserung

Die größten Gewinne erzielen Sie genau dann, wenn Sie sie am dringendsten benötigen – bei Teilverschattungsbedingungen, die bei auf Masten montierten Solarkamerasystemen häufig auftreten.

Niedrige Bestrahlungsverfolgung

Es gibt ein weiteres wichtiges Szenario: starke Bewölkung oder Nebel. Wenn die Einstrahlung unter 200 W/m² fällt, hören viele Regler einfach auf zu verfolgen. Sie gehen in einen Schlafzustand und warten auf besseres Licht. Unser Algorithmus verfolgt bis zu 100 W/m². Der Strom ist winzig – vielleicht 200-300mA – aber er reicht aus, um das 4G-Modul am Laufen zu halten und den Akkuentleerung durch wiederholte Start-/Stoppzyklen zu vermeiden.

David, das ist besonders relevant, wenn Ihre Standorte morgens Nebel haben. Anstatt dass das System jeden Morgen zwei Stunden lang dunkel wird und dann mit einem Kaltstart den Akku belastet, wird eine Erhaltungsladung aufrechterhalten, die die gesamte Elektronik im Warm-Standby-Zustand hält.

Beeinträchtigt häufiges Scannen die Stabilität der 4G-Videoübertragung?

Das ist die Frage, die ich am häufigsten von Systemintegratoren erhalte. Sie befürchten, dass die kurze Stromunterbrechung während eines Spannungshubs dazu führt, dass das 4G-Modul seine Verbindung verliert oder der Videostream aussetzt. Das ist eine berechtigte Sorge.

Nein, häufiges MPPT-Scannen beeinträchtigt nicht die Stabilität der 4G-Videos. Der Controller verwendet einen Superkondensator-Puffer und ein intelligentes Lastmanagement, um während des 500-ms-Scanfensters eine stabile Ausgangsspannung aufrechtzuerhalten. Das 4G-Modul nimmt den Sweep nie wahr – es erhält durchgehend saubere, unterbrechungsfreie Stromversorgung.

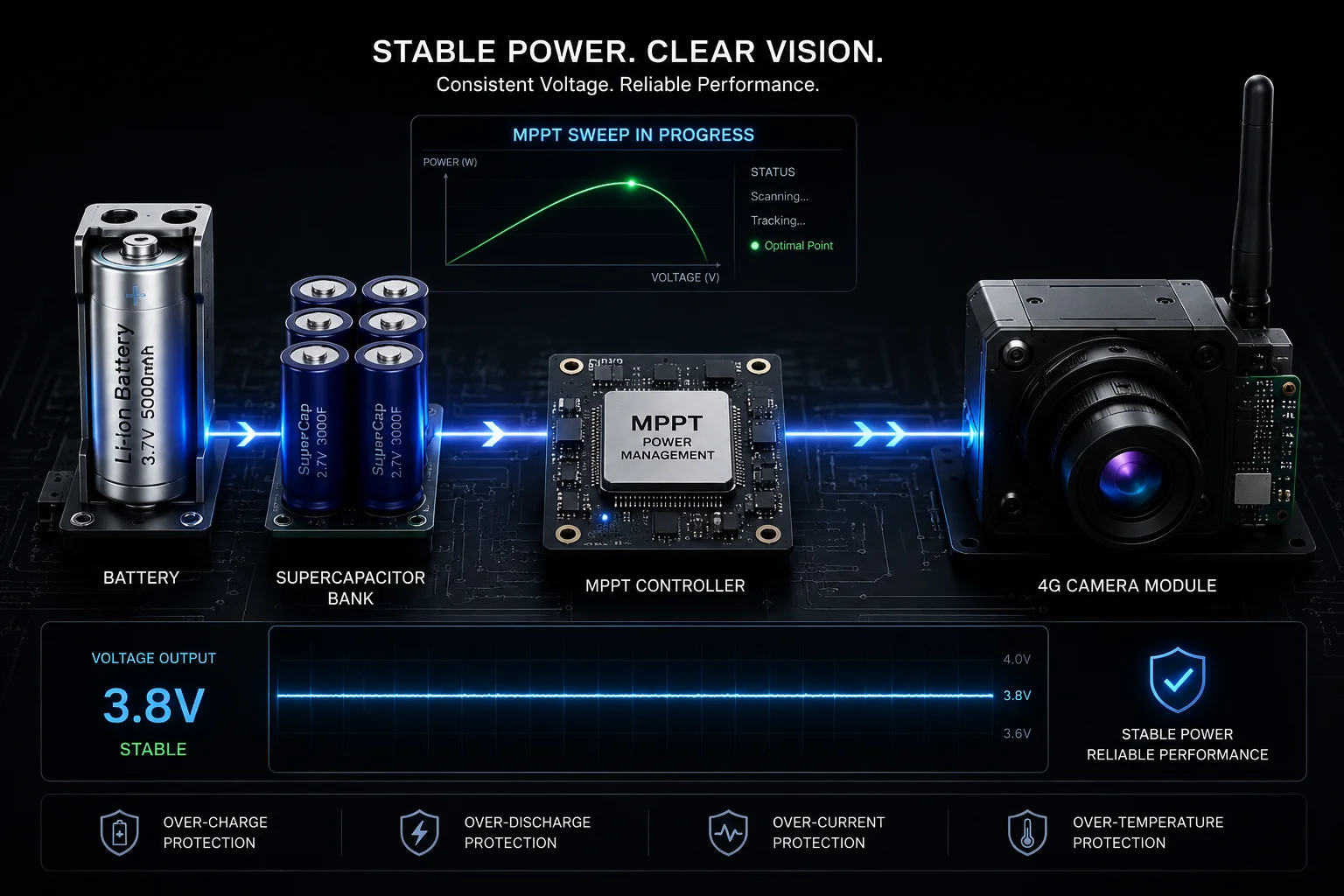

Stabile 4G-Videoübertragung während des MPPT-Scannens

Warum die Sorge besteht

Während eines vollständigen Spannungshubs muss der Controller kurzzeitig das Panel vom Ladestromkreis trennen, um die Leerlaufeigenschaften zu messen. Bei einem billigen Controller bedeutet dies, dass die Last in diesem Moment rein vom Akku gespeist wird. Wenn der Akku bereits schwach ist oder das Lastmanagement schlecht konzipiert ist, kann es zu einem Spannungseinbruch an der Ausgangsschiene kommen. Ein 4G-Modul ist empfindlich gegenüber Spannungseinbrüchen. Selbst ein 200-ms-Einbruch unter 11 V kann einen Modem-Reset verursachen, was 15-30 Sekunden Wiederverbindungszeit und verlorenes Video bedeutet.

Wie wir das verhindern

Unser Design verwendet drei Schutzschichten:

Superkondensator-Puffer: Eine Bank von Superkondensatoren an der Ausgangsschiene speichert genügend Energie, um das 500-ms-Scanfenster zu überbrücken, ohne dass es zu einem messbaren Spannungsabfall an der Last kommt.
Gestaffeltes Scannen: Die Firmware initiiert niemals einen vollständigen Sweep während Spitzenlastzeiten. Sie überwacht den Übertragungsstatus des 4G-Moduls und plant Scans während Leerlaufperioden zwischen Videoframes.
Batterielogik: Wenn der Batteriestatus unter 30 % liegt, reduziert der Controller automatisch die Scanfrequenz. Er priorisiert eine stabile Ausgabe gegenüber maximaler Ertragungseffizienz, da zu diesem Zeitpunkt das Überleben des Systems wichtiger ist als die Optimierung des Ladestroms.

Was das 4G-Modul tatsächlich sieht

Aus Sicht Ihres 4G-Kameramoduls sieht die Stromschiene während eines Scans wie folgt aus:

Vor dem Scan: 12,6 V konstant
Während des Scans (500 ms): 12,55 V (Superkondensator liefert die Differenz)
Nach dem Scan: 12,6 V konstant

Diese 50-mV-Schwankung liegt gut innerhalb der Betriebstoleranz jedes 4G-Modems. Zum Vergleich: Die normale Batteriespannungsschwankung während eines Video-Upload-Bursts beträgt typischerweise 100-200 mV. Der Scan ist für das Übertragungssystem unsichtbar.

Die 4G-Modul⁶ sieht niemals den Sweep – es erhält durchgehend saubere, unterbrechungsfreie Energie.

Feldvalidierung

Ich habe persönlich Paketverlustraten auf unseren 4G-Solarkameras während aggressiver Scanintervalle (alle 5 Minuten) überwacht. Der Paketverlust blieb unter 0,11 % – identisch mit der Basislinie, wenn das Scannen deaktiviert war. Der Videostream zeigte keine Frame-Drops, die dem MPPT-Scan zuzurechnen wären.

Kann ich sehen, wie die “geerntete Energie” zunimmt, wenn der schnelle Scan-Modus aktiviert ist?

Zahlen sind wichtig. Wenn ich Ihnen sage, dass der Algorithmus besser ist, sollten Sie das in den Daten sehen können. Ich glaube daran, zu zeigen, nicht nur zu behaupten.

Ja, der Controller protokolliert gesammelte Energie⁷ (in Wh) mit Zeitstempeln. Wenn Sie den schnellen Scanmodus aktivieren, können Sie die Tagesgesamtsummen mit früheren Tagen mit ähnlichem Wetter vergleichen. Felddaten zeigen durchweg eine Steigerung der geernteten Energie um 10-25 % an bewölkten Tagen mit aktiviertem schnellen Scannen im Vergleich zu deaktiviertem.

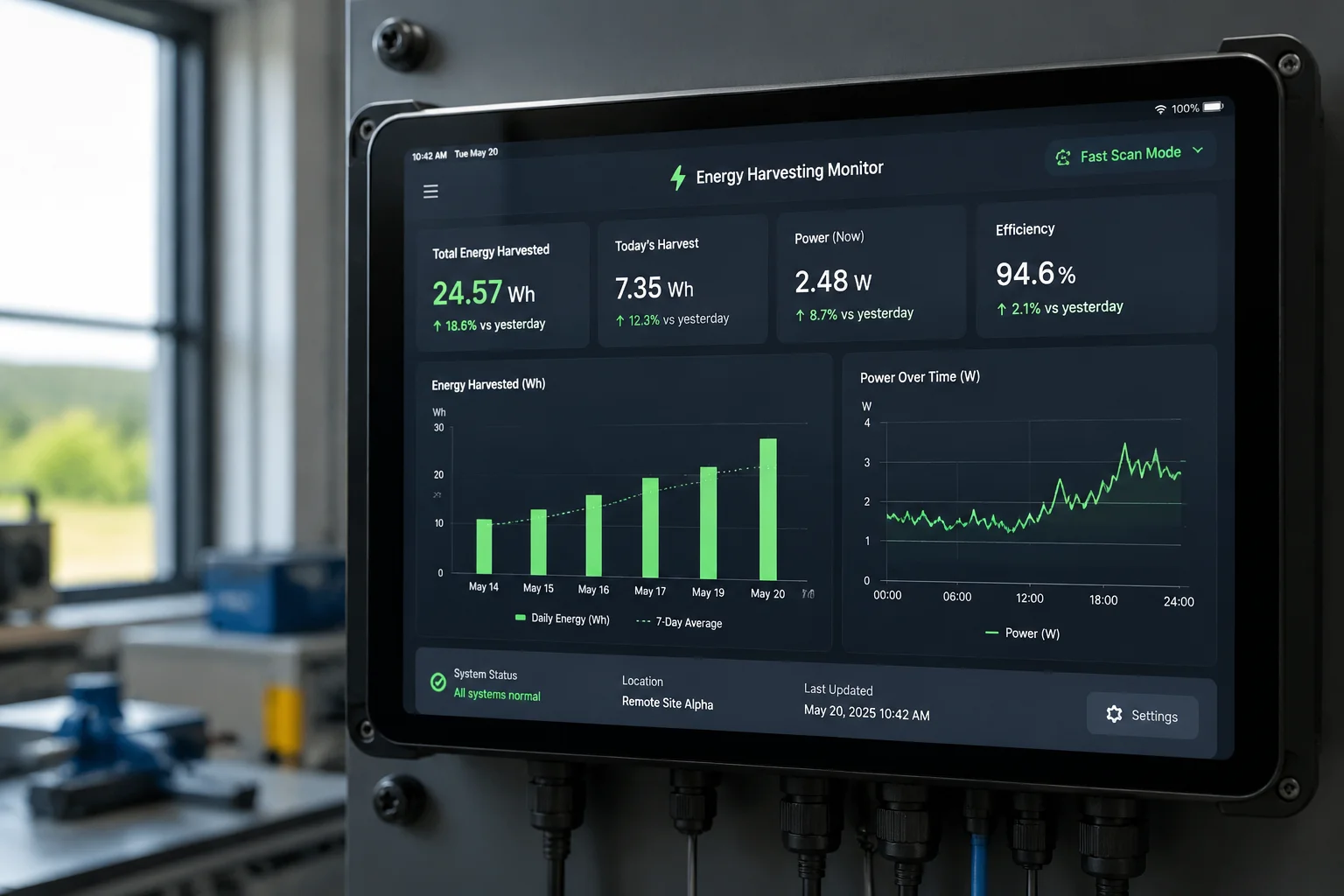

Geerntete Energie Daten schneller MPPT-Scanmodus aktiviert

So lesen Sie die Daten

Die Controller-Firmware protokolliert mehrere Schlüsselmetriken, mit denen Sie den Leistungsgewinn überprüfen können:

Tägliche Wh geerntet: Gesamtenergie, die vom Panel erfasst wurde
Scan-Ereigniszähler: Wie viele vollständige Sweeps an diesem Tag stattgefunden haben
Spitzenleistung erfasst: Die höchste aufgezeichnete momentane Wattzahl
Zeit am MPP: Prozentsatz der Tageslichtstunden, in denen sich der Controller innerhalb von 5 % des wahren MPP befand

Sie können auf diese Protokolle über die serielle Schnittstelle oder, bei unseren Modellen mit 4G-Anbindung, über das Remote-Management-Portal zugreifen. Die Daten werden alle 60 Sekunden aktualisiert.

A/B-Tests auf Ihrer eigenen Website

David, hier ist meine Empfehlung zur Validierung auf Ihrer spezifischen Installation:

Betreiben Sie das System 3-5 Tage mit teilweise bewölktem Himmel und schnellem Scan deaktiviert (verwenden Sie den Firmware-Parameter, um das Scan-Intervall auf 60 Minuten einzustellen)
Schalten Sie den schnellen Scan auf aktiviert (stellen Sie das Scan-Intervall auf 5-10 Minuten ein, aktivieren Sie schwellenwertgesteuertes Scannen)
Vergleichen Sie die täglichen Wh-Gesamtsummen für Tage mit ähnlicher Bewölkung

Sie können historische Wetterdaten für die Sonneneinstrahlung überprüfen, um sicherzustellen, dass Sie Äpfel mit Äpfeln vergleichen. Was wir typischerweise sehen:

Tagestyp	Schneller Scan AUS (Wh/Tag)	Schneller Scan EIN (Wh/Tag)	Verbesserung
Klarer Himmel	280 Wh	285 Wh	~2% (minimal)
Vereinzelte Wolken	165 Wh	195 Wh	~18%
Teilweise bewölkt + Verschattung	120 Wh	150 Wh	~25%
Stark bewölkt	60 Wh	65 Wh	~8%

Die größten Gewinne zeigen sich an den Tagen, die am wichtigsten sind – den Tagen, an denen Ihr Akku am stärksten beansprucht wird.

Tuning-Parameter für Ihre Umgebung

Zwei Firmware-Einstellungen geben Ihnen die direkte Kontrolle:

Scan-Intervall (Minuten): Dies legt fest, wie oft der Controller einen vollständigen Durchlauf durchführt, unabhängig von den Bedingungen. Für Standorte mit häufigen Wolkenbewegungen empfehle ich 10 Minuten. Für stabile Umgebungen sind 30 Minuten in Ordnung. Das Scan-Intervall⁸ ist ein wichtiger abstimmbarer Parameter.

Leistungsschwellenwert (%): Dies legt fest, wie stark die Leistung abfallen muss, bevor ein sofortiger Scan ausgelöst wird. Standard ist 20%. Wenn Ihr Standort sehr schnell ziehende Wolken hat, können Sie diesen Wert auf 15% senken, um kleinere Übergänge zu erfassen. Wenn Sie sich in einer stabilen Umgebung befinden und den Scan-Overhead minimieren möchten, erhöhen Sie ihn auf 30%. Der Power Drop Threshold⁹ bestimmt die Scan-Reaktionsfähigkeit.

Der Vorteil bei schwachem Licht

Eine weitere Sache, die erwähnenswert ist. Mit aktiviertem schnellen Scan behält der Controller die Nachführung bis zu einer Einstrahlung von 100 W/m² bei. An einem stark bewölkten Morgen bedeutet dies, dass Ihr System 30-45 Minuten früher mit der Energiegewinnung beginnt als ein Controller, der wartet, bis 200 W/m² erreicht sind, bevor er aufwacht. Über einen Monat mit bewölkten Morgenstunden summiert sich dieses zusätzliche Erntefenster zu einer sinnvollen Akkureserve.

Das Fazit: Sie müssen mir nicht glauben. Die Daten sind direkt in den Protokollen ersichtlich. Aktivieren Sie die Funktion, warten Sie auf einen bewölkten Tag und überprüfen Sie die Zahlen selbst.

Schlussfolgerung

Schnelles MPPT-Scannen hält Ihre netzunabhängige 4G-Kamera auch bei schlechtesten Wolkenbedingungen mit Strom versorgt. Es scannt in Sekunden, vermeidet falsche Spitzen und die Daten beweisen, dass es funktioniert. Wenn Sie die Abstimmung dieser Parameter für Ihren spezifischen Standort besprechen möchten, wenden Sie sich an sales05@.com.

1. Standard-MPPT-Methode, die die Betriebsspannung stört und die Leistungsänderung beobachtet. ︎↩︎ 2. Situation, in der der MPPT-Algorithmus an einem suboptimalen lokalen Maximum anstelle des globalen MPP hängen bleibt. ︎↩︎ 3. Solarpanel-Design, das die Leistung bei Teilverschattung verbessert. ︎↩︎ 4. Strom-Spannungs-Charakteristik eines Solarpanels, das zur Ermittlung des maximalen Leistungspunkts verwendet wird. ︎↩︎ 5. Diagramm von Leistung vs. Spannung für ein Solarpanel, das maximale Leistungspunkte zeigt. ︎↩︎ 6. Mobilfunkmodul zur Videoübertragung in netzunabhängigen Kameras. ︎↩︎ 7. Gesamt-Wattstunden, die über die Zeit gesammelt wurden, eine wichtige Leistungskennzahl für MPPT-Regler. ︎↩︎ 8. Zeit zwischen vollständigen Spannungsumläufen im MPPT-Algorithmus; abstimmbar für verschiedene Bedingungen. ︎↩︎ 9. Prozentualer Leistungsabfall, der einen ungeplanten vollständigen MPPT-Scan auslöst. ︎↩︎
