Ich habe erlebt, dass Akkus auf der anderen Seite des Ozeans tot ankamen. Das ist ein schmerzhaftes, teures Problem, das Geschäfte zum Scheitern bringt, bevor sie überhaupt beginnen.
A LiFePO4-Batterie speist1 kann 3-6 Monate Seetransport überstehen, ohne Tiefentladung2, aber nur, wenn das System physisch getrennt und im richtigen Ladezustand versendet wird. Wenn ein Stromkreis im Standby-Modus verbleibt, wird die parasitäre Entladung den Akku wahrscheinlich zerstören, bevor er Ihr Lager erreicht.
Unten erkläre ich die Mathematik der Selbstentladung, den idealen Versand-SOC, wie man einen schlafenden Akku aufweckt und wie ein ordnungsgemäßer Lagermodus all dies verhindert. Legen wir los.
Inhaltsübersicht
Wie hoch ist die monatliche Selbstentladungsrate Ihrer LiFePO4-Akkus während der Lagerung?
Jeder Akku verliert Ladung, wenn er einfach auf einem Regal liegt. Die eigentliche Frage ist: wie schnell, und spielt das bei einer 6-monatigen Reise eine Rolle?
Unsere LiFePO4-Zellen entladen sich bei physischer Trennung monatlich um etwa 1-3%. Über 6 Monate bedeutet das einen maximalen Verlust von etwa 18% – weit innerhalb sicherer Grenzen und weit entfernt von der Gefahrenzone der Tiefentladung.

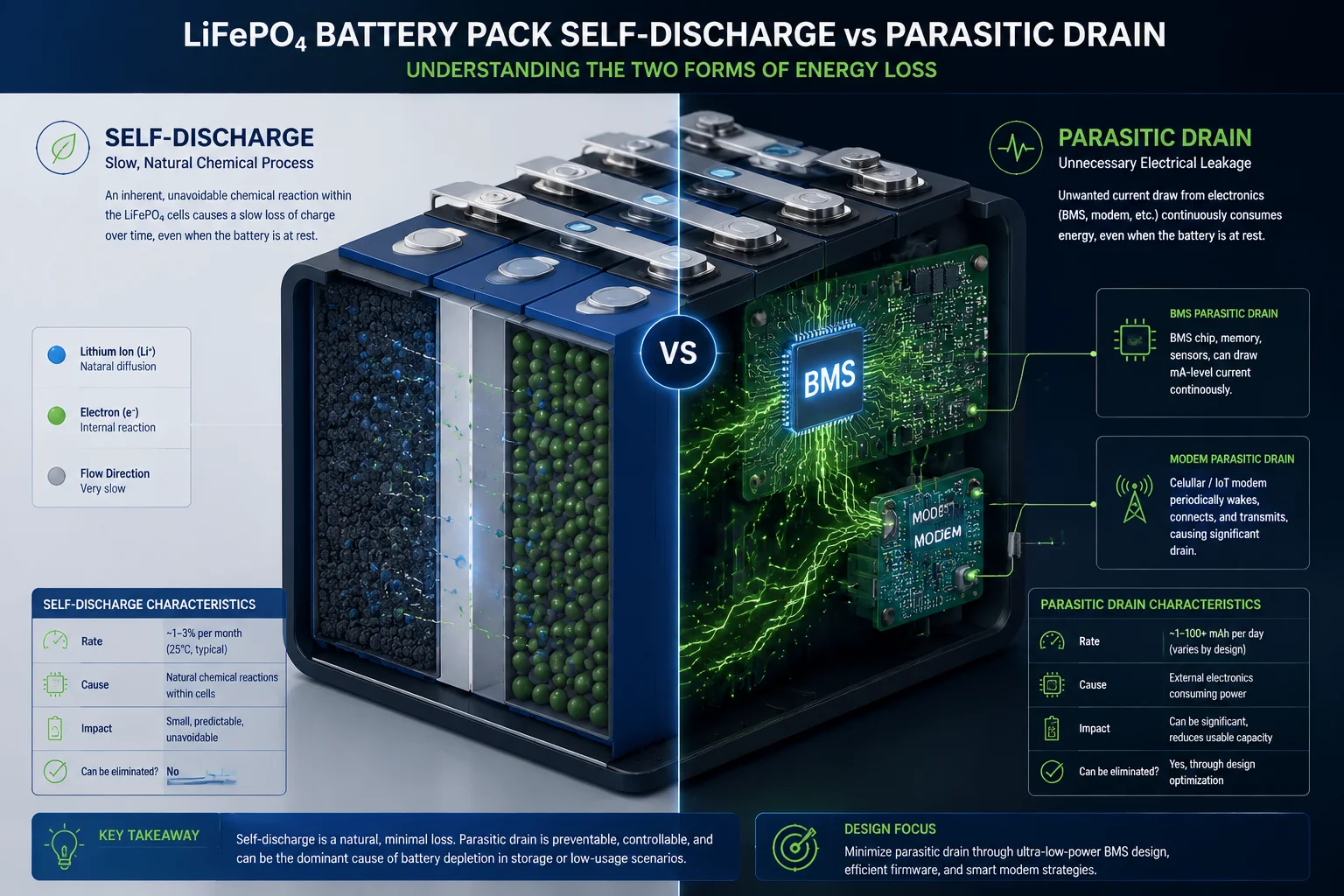

Diagramm der Selbstentladungsrate von LiFePO4-Akkus
Der Unterschied zwischen Selbstentladung und parasitärem Stromverbrauch
Hier werden die meisten Leute verwirrt. Selbstentladung und parasitäre Entladung sind zwei völlig unterschiedliche Dinge, aber beide zehren während des Transports an Ihrem Akku.
Selbstentladung ist ein chemischer Prozess. Er findet innerhalb der Zelle selbst statt. Es müssen keine Kabel angeschlossen sein. Die Lithiumionen wandern langsam über den Separator, und die Spannung sinkt jeden Monat ein wenig. Bei der LiFePO4-Chemie ist diese Rate sehr niedrig – viel niedriger als bei Blei-Säure- oder sogar NMC-Lithiumzellen.
Parasitäre Entladung ist ein elektrischer Prozess. Er tritt auf, wenn noch etwas mit dem Akku verbunden ist. Selbst wenn Ihre 4G-Solar-PTZ-Kamera “ausgeschaltet” ist, ziehen der BMS-Chip, die RTC-Uhr und die Standby-Schaltung des Modems immer noch Strom. Dies liegt normalerweise zwischen 5 mA und 20 mA.
Die entscheidende Mathematik
Hier ist eine einfache Tabelle, die zeigt, was im Laufe der Zeit passiert:
| Entladungsquelle | Stromaufnahme | Energieverlust in 3 Monaten | Energieverlust in 6 Monaten |
|---|---|---|---|
| Nur Selbstentladung | ~0mA (chemisch) | 3% – 9% Kapazität | 6% – 18% Kapazität |
| BMS Standby | 2mA – 5mA | 4,3Ah – 10,8Ah | 8,6Ah – 21,6Ah |
| 4G Modem Schlafmodus | 8mA – 15mA | 17,3Ah – 32,4Ah | 34,6Ah – 64,8Ah |
| Kombinierter Standby | 10mA – 20mA | 21,6Ah – 43,2Ah | 43,2Ah – 86,4Ah |
Bei einem typischen 40Ah-Akkupack in unseren Solar-PTZ-Systemen kann der kombinierte Standby-Verbrauch den gesamten Pack in weniger als 6 Monaten leeren. Das ist kein langsamer Tod – das ist ein garantierter Tod.
Temperatur verschlimmert es
Schiffscontainer, die den Äquator überqueren, können im Inneren 60 °C oder mehr erreichen. Hitze beschleunigt chemische Reaktionen. Bei 45 °C verdoppelt sich die Selbstentladung im Vergleich zu 25 °C. Bei 60 °C kann sie sich verdreifachen. Aus den “sicheren” 3 % pro Monat werden also 6-9 % pro Monat in einem heißen Container.
Ich sage meinen Kunden immer: Gehen Sie vom schlimmsten Temperaturszenario aus, wenn Sie Ihren Versand-SOC planen. Der Ozean hat keine Klimaanlage.
Was dies für Ihr Projekt bedeutet
Wenn Ihr System über einen physischen Trennschalter verfügt und mit 50 % SOC versendet wird, kommen Sie mit 32-44 % Restladung an. Das ist völlig in Ordnung. Wenn Ihr System im Standby-Modus mit 30 % SOC auf einer Sommerroute versendet wird, kommen Sie mit einer toten Batterie und möglicherweise dauerhaften Zellschäden an.
Versenden Sie die Akkus bei 30% oder 50% SOC, um die Gesundheit während langer Transporte zu gewährleisten?
Die Wahl des richtigen Ladezustands für den Versand ist ein Balanceakt zwischen Sicherheitsvorschriften und dem Überleben der Batterie. Machen Sie es falsch, und Sie verlieren Geld bei jeder Sendung.
Wir versenden unsere Solar-PTZ-Kamerasysteme mit 40-50 % SOC für den Seefrachtverkehr, wobei die Batterie physisch getrennt ist. Dies bietet genügend Puffer, um 6 Monate Selbstentladung zu überstehen und gleichzeitig die internationalen maritimen Sicherheitsrichtlinien für Lithiumbatterien einzuhalten.

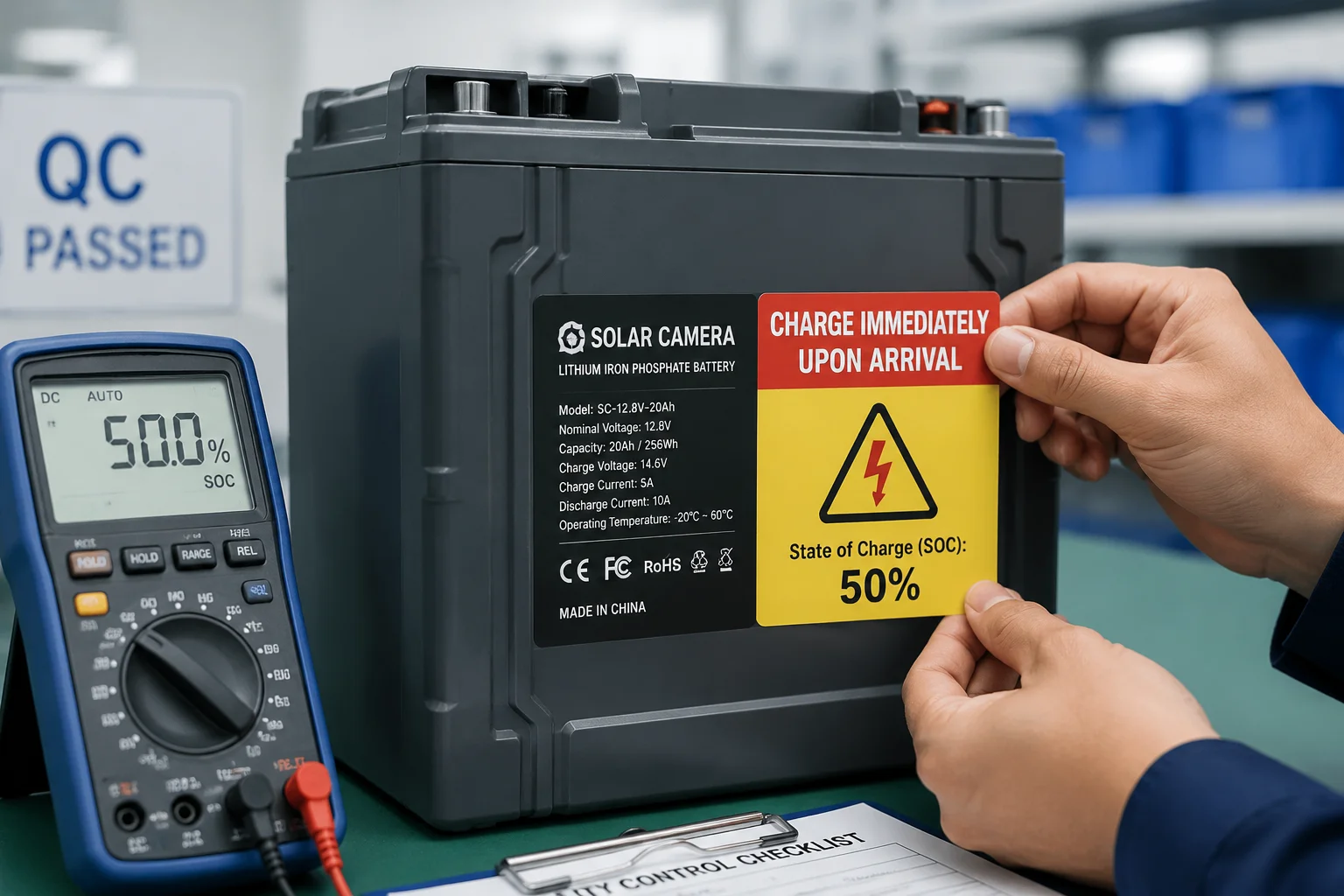

Batterie Ladezustand Versandetikett
Verständnis der regulatorischen Landschaft
Die Regeln für den Versand von Lithiumbatterien stammen von zwei Hauptorganisationen: ICAO3 (für Luftfracht) und IMO4 (für Seefracht).
Für Luftfracht, die Regel ist streng: Batterien müssen bei oder unter 30 % SOC liegen. Dies ist eine harte Grenze aus den technischen Anweisungen der ICAO. Die Logik ist einfach: Ein niedrigerer Ladezustand bedeutet weniger verfügbare Energie, falls etwas schiefgeht, was das Brandrisiko reduziert.
Für Seefracht, die Regeln sind flexibler. Der IMDG-Code5 (International Maritime Dangerous Goods Code) verlangt eine ordnungsgemäße Verpackung und Kennzeichnung, aber die SOC-Grenze ist weniger starr als bei der Luftfracht. Die meisten Reedereien akzeptieren 40-50 % SOC für Geräte mit integrierten Batterien, solange die Batterie getrennt und ordnungsgemäß verpackt ist.
Warum 30 % SOC für lange Reisen riskant ist
Hier ist das Problem beim Versand bei genau 30%:
| Start-SOC | Nach 3 Monaten (Best Case) | Nach 6 Monaten (Best Case) | Nach 6 Monaten (Worst Case – heiße Route) |
|---|---|---|---|
| 30% | 24% | 18% | 8% – 12% |
| 40% | 34% | 28% | 18% – 22% |
| 50% | 44% | 38% | 28% – 32% |
Die meisten LiFePO4-BMS-Systeme lösen eine Niederspannungsabschaltung aus6 bei etwa 10-15% SOC (ungefähr 2,8 V pro Zelle). Wenn Sie bei 30% starten und auf eine heiße Route mit Verzögerungen stoßen, nähern Sie sich dieser Abschaltschwelle. Sobald das BMS sperrt, geht der Akku in den Schutzmodus. Wenn er dort zu lange bleibt, können die Zellen unter 2,0 V fallen und einen dauerhaften Kapazitätsverlust erleiden.
Unser Standard-Versandprotokoll
Bei befolgen wir vor jeder Lieferung eine spezielle Checkliste:
- Laden Sie den Akku auf genau 50% SOC (±2%) auf
- Notieren Sie die Leerlaufspannung (OCV) jedes Packs
- Betätigen Sie den physischen Kill-Schalter, um alle Lasten zu trennen
- Bringen Sie ein Etikett “SOFORT NACH ANKUNFT LADEN” in englischer und der Zielsprache an
- Geben Sie den OCV-Wert auf dem Lieferschein an, damit der Kunde ihn bei Ankunft vergleichen kann
Der 50%ige Sweet Spot
Warum 50% und nicht höher? Zwei Gründe. Erstens sind Lithiumzellen im Bereich von 30-60% chemisch am stabilsten. Die Lagerung bei 100% beschleunigt Kalendoralterung9. Zweitens, selbst wenn die Vorschriften dies zulassen, erhöht der Versand bei höherem Ladezustand die im thermischen Ereignis verfügbare Energie. 50% bietet uns die beste Balance aus Sicherheitsmarge, Einhaltung von Vorschriften und Langlebigkeit des Akkus.
Wie “wecke” ich einen Akku auf, der in einen Notfall-Niederspannungs-Schlafmodus eingetreten ist?
Sie öffnen die Box, schalten den Schalter um und nichts passiert. Die LED blinkt nicht. Die Kamera startet nicht. Keine Panik – das bedeutet nicht immer, dass der Akku für immer tot ist.
Um einen LiFePO4-Akku aus dem Low-Voltage-Sleep-Modus aufzuwecken, schließen Sie ein kompatibles Ladegerät mit geringem Strom (0,1C oder weniger) für 15-30 Minuten an. Wenn das BMS gesperrt ist, müssen Sie möglicherweise Spannung direkt an den Ladeanschluss anlegen, um den Schutzschaltkreis wieder in Betrieb zu nehmen.

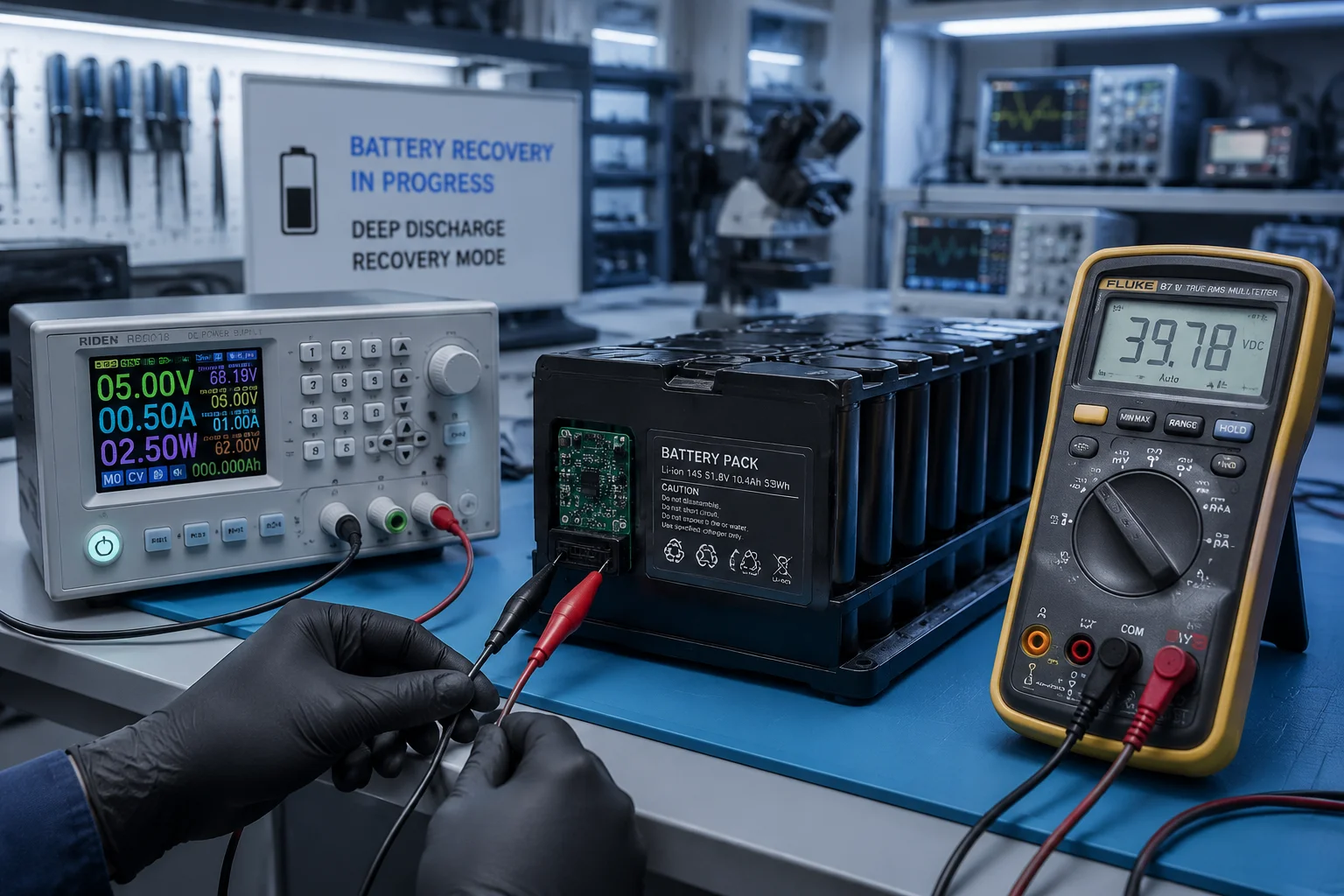

Verfahren zum Aufwecken des Akku-BMS
Warum Akkus in den Sleep-Modus wechseln
Das BMS (Battery Management System) ist dafür ausgelegt, die Zellen zu schützen. Wenn die Spannung unter einen festgelegten Schwellenwert fällt – normalerweise 2,5 V bis 2,8 V pro Zelle –, trennt das BMS den Ausgangs-MOSFET. Dies stoppt den gesamten Stromfluss. Es ist eine Sicherheitsfunktion, kein Defekt.
Das Problem ist, dass das BMS bei einigen Designs nach dem Trennen auch die Überwachung stoppt. Die Zellen entladen sich weiterhin (langsam) selbst, und ohne dass das BMS sie aktiv ausgleicht, können die einzelnen Zellen in der Spannung auseinanderdriften. Eine Zelle kann bei 2,6 V liegen, während eine andere auf 2,3 V fällt. Dieser unausgeglichene Zustand erschwert die Wiederherstellung.
Schritt-für-Schritt-Wiederherstellungsprozess
Hier ist meine Empfehlung, wenn ein Kunde nach langem Transport einen “toten” Akku meldet:
Schritt 1: Messen Sie die Akkuspannung. Verwenden Sie ein Multimeter an den Hauptbatterieklemmen. Wenn Sie bei einem 4S-Pack (4 Zellen in Reihe) über 10 V ablesen, sind die Zellen wahrscheinlich wiederherstellbar.
Schritt 2: Überprüfen Sie die einzelnen Zellenspannungen. Wenn Sie Zugang zum Balance-Stecker oder zu den Zellentaps haben, messen Sie jede Zelle. Jede Zelle unter 2,0 V kann dauerhaft beschädigt sein.
Schritt 3: Erhaltungsladung anwenden. Schließen Sie ein für LiFePO4 ausgelegtes Ladegerät (14,6 V für einen 4S-Pack) an und stellen Sie es auf den niedrigsten verfügbaren Strom ein. Viele intelligente Ladegeräte starten nicht, wenn sie eine Spannung unter ihrem Mindestschwellenwert erkennen. In diesem Fall benötigen Sie ein “dummes” Netzteil, das auf 14,0 V eingestellt ist und eine Stromgrenze von 0,5 A hat.
Schritt 4: Warten und beobachten. Nach 15-30 Minuten Erhaltungsladung sollten die Zellenspannungen über dem Aufwachschwellenwert des BMS liegen. Sobald das BMS “aufwacht”, wird es den Ausgang wieder verbinden und das Ladegerät kann normal arbeiten.
Schritt 5: Vollständige Ladung und Kapazitätstest. Führen Sie nach vollständiger Aufladung einen Entladungstest durch, um zu überprüfen, ob der Akku noch mindestens 80% seiner Nennkapazität hält. Wenn nicht, haben die Zellen eine irreversible Schädigung erlitten.
Wenn eine Wiederherstellung nicht möglich ist
Wenn eine Zelle über mehrere Wochen unter 2,0 V lag, Kupferauflösung7 tritt in der Zelle auf. Dies erzeugt interne Kurzschlüsse, die nicht repariert werden können. Die Zelle zeigt nach dem Laden eine normale Spannung an, entlädt sich aber schnell selbst – manchmal verliert sie 10-20% pro Tag. Diese Batterie muss ersetzt werden.
Genau deshalb installieren wir in all unseren Solar-PTZ-Systemen physische Kill-Switches. Prävention ist immer günstiger als Ersatz.
Kann das BMS einen langfristigen “Lagermodus” handhaben, um jegliche parasitäre Entladung zu verhindern?
Ein intelligentes BMS sollte mehr tun, als nur vor Tiefentladung zu schützen. Es sollte die Langzeitlagerung aktiv verwalten. Aber nicht alle BMS-Designs sind gleich.
Ja, unser BMS unterstützt einen dedizierten Speichermodus, der Ruhestrom8 auf unter 50 Mikroampere reduziert – wodurch der parasitäre Stromverbrauch effektiv eliminiert wird. Dieser Modus wird automatisch aktiviert, wenn der physische Kill-Switch betätigt wird, um sicherzustellen, dass die Batterie monatelang im Lager oder während des Transports gesund bleibt.

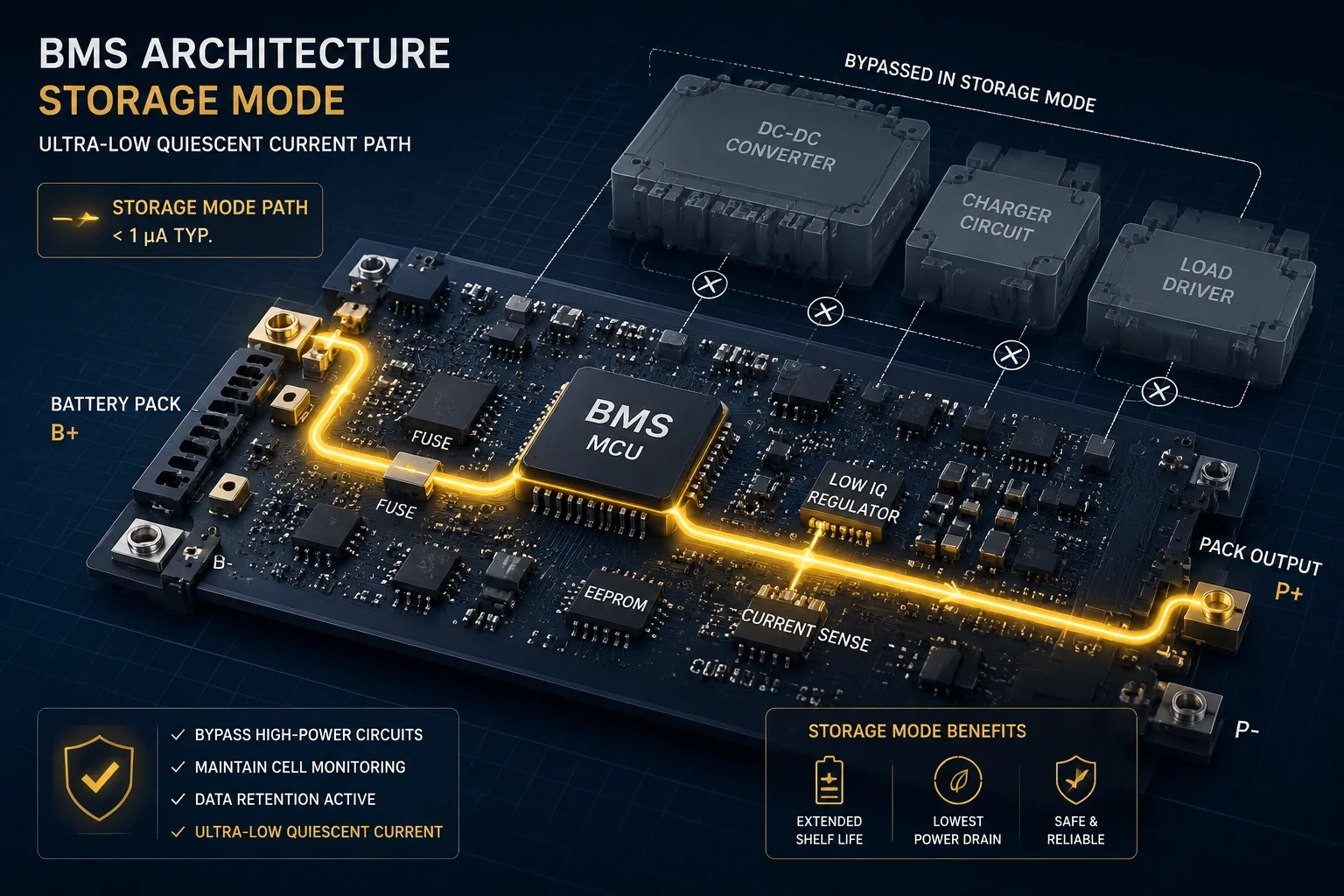

BMS-Speichermodus-Schaltplan
Was “Speichermodus” auf Schaltungsebene tatsächlich bedeutet
Ein Standard-BMS im aktiven Modus führt kontinuierlich mehrere Aufgaben aus: Es überwacht die Zellenspannungen, prüft Temperatursensoren, kommuniziert mit dem Host-Gerät und hält die Schutz-MOSFETs in ihrem korrekten Zustand. All dies erfordert Strom – typischerweise 1 mA bis 5 mA aus der Batterie selbst.
Im Speichermodus schaltet das BMS alles ab, außer dem grundlegendsten Spannungsvergleicher. Dieser Vergleicher verbraucht fast keinen Strom (Mikroampere, nicht Milliamper). Seine einzige Aufgabe ist es, zu erkennen, wenn ein Ladegerät angeschlossen ist, was ein vollständiges Aufwachen des BMS auslöst.
Die drei Stufen der Stromisolation
| Stufe | Methode | Ruhestrom | Anwendungsfall |
|---|---|---|---|
| Stufe 1: Software-Abschaltung | Kamera “aus” über Firmware | 5mA – 20mA | Kurzzeitlagerung (Tage) |
| Stufe 2: BMS-Speichermodus | BMS tritt in den Niedrigstrommodus ein | 50µA – 200µA | Mittelfristige Lagerung (Wochen) |
| Stufe 3: Physische Trennung | Not-Aus-Schalter unterbricht den Stromkreis | 0mA (echtes Null) | Langzeit-Transport (Monate) |
Für Seefracht, die 3-6 Monate dauert, empfehle ich immer Stufe 3. Nur so kann ein Null-Verbrauch garantiert werden. Stufe 2 ist für die Lagerung im Lager akzeptabel, wo Sie die Spannung regelmäßig überprüfen können. Stufe 1 ist für den Versand niemals akzeptabel – ich habe zu viele tote Batterien erhalten, weil jemand dachte, “Ausschalten” sei genug.
Wie unser System dies implementiert
In jedem für den Export entwickelten Solar-PTZ-System enthalten wir:
- Eine physische Trennung vom Klingentyp zwischen der Batterie und der Hauptplatine
- Ein BMS mit Hardware-Speichermodus, das innerhalb von 10 Sekunden nach Erkennung einer Null-Last aktiviert wird
- Ein leuchtend orangeroter Aufkleber am Trennschalter mit der Aufschrift “VOR DEM EINSCHALTEN VERBINDEN”
Die physische Trennung ist keine ausgefallene Funktion. Es ist ein einfacher mechanischer Schalter oder ein Steckverbinder, der den Stromkreis vollständig unterbricht. Es fließen keine Elektronen. Es tritt kein Verbrauch auf. Die Batterie verbleibt in reinem chemischem Gleichgewicht, bis jemand sie physisch wieder anschließt.
Warum reine Software-Lösungen scheitern
Ich habe mit Integratoren zusammengearbeitet, die fragten: “Können wir nicht einfach einen Firmware-Befehl hinzufügen, um alles in den Ruhezustand zu versetzen?” Die Antwort ist technisch ja, aber praktisch nein. Hier ist warum:
Ein Mikrocontroller im Tiefschlaf verbraucht immer noch 5-50 Mikroampere. Ein Spannungsregler hat immer noch einen Ruhestrom. Ein 4G-Modem im “Aus”-Modus behält immer noch seine SIM-Erkennungsschaltung. Diese winzigen Ströme summieren sich. Über 6 Monate bedeutet selbst 100 Mikroampere 0,43 Ah Verlust – an sich nicht gefährlich, aber in Kombination mit Selbstentladung und Temperatureffekten verringert es Ihre Sicherheitsmarge.
Der physische Schalter beseitigt jeden Zweifel. Es ist die einfachste und zuverlässigste Lösung. Und meiner Erfahrung nach sind einfache Lösungen diejenigen, die im Feld tatsächlich funktionieren.
Schlussfolgerung
Versenden Sie mit 50% Ladezustand, verwenden Sie einen physischen Not-Aus-Schalter, und Ihre LiFePO4-Batterie wird jede Seereise überstehen. Überspringen Sie diese Schritte, und Sie werden Kisten voller toter Geräte öffnen.
