Ich habe aufgehört zu zählen, wie oft ein Kunde mich in Panik anrief, weil seine ferngesteuerte Kamera nach drei aufeinanderfolgenden bewölkten Tagen über Nacht ausgefallen war.
Ja, die App kann das 4G-Modem automatisch herunterfahren, während die SD-Kartenspeicherung aktiv bleibt, wenn der Akku unter 20 % fällt. Diese Strategie “Konnektivität opfern, um Beweise zu sichern” reduziert den Stromverbrauch von 4-6 W auf unter 1 W und verlängert die lokale Aufzeichnung um 5-7 Tage ohne Solarstrom.
Energiesparmodus für Solar-Kamera-Akku
Unten führe ich Sie genau durch, wie dies sowohl auf Software- als auch auf Hardwareebene funktioniert, wie die Kamera sich selbst wieder verbindet und wie Sie den Schwellenwert für Ihre spezifische Bereitstellung feinabstimmen können.
Inhaltsübersicht
Wie stelle ich sicher, dass die Kamera auch bei unterbrochener Netzwerkverbindung eine “Black Box”-Aufzeichnung bleibt?
Wenn das 4G-Signal abbricht, befürchten die meisten Integratoren, alles verloren zu haben. Ich hatte die gleiche Angst, als ich zum ersten Mal eine Solar-Kamera1 auf einer abgelegenen Ranch in Texas ohne Stromnetz für Meilen einsetzte.
Die Kamera zeichnet unabhängig vom Netzwerkstatus weiterhin auf ihrer lokalen SD-Karte auf. Stellen Sie es sich wie eine Dashcam oder eine Black Box eines Flugzeugs vor. Das 4G-Modul übernimmt nur die Übertragung. Die Aufzeichnung ist ein separater, stromsparender Prozess, der unabhängig auf dem Haupt- SoC-Chip12.

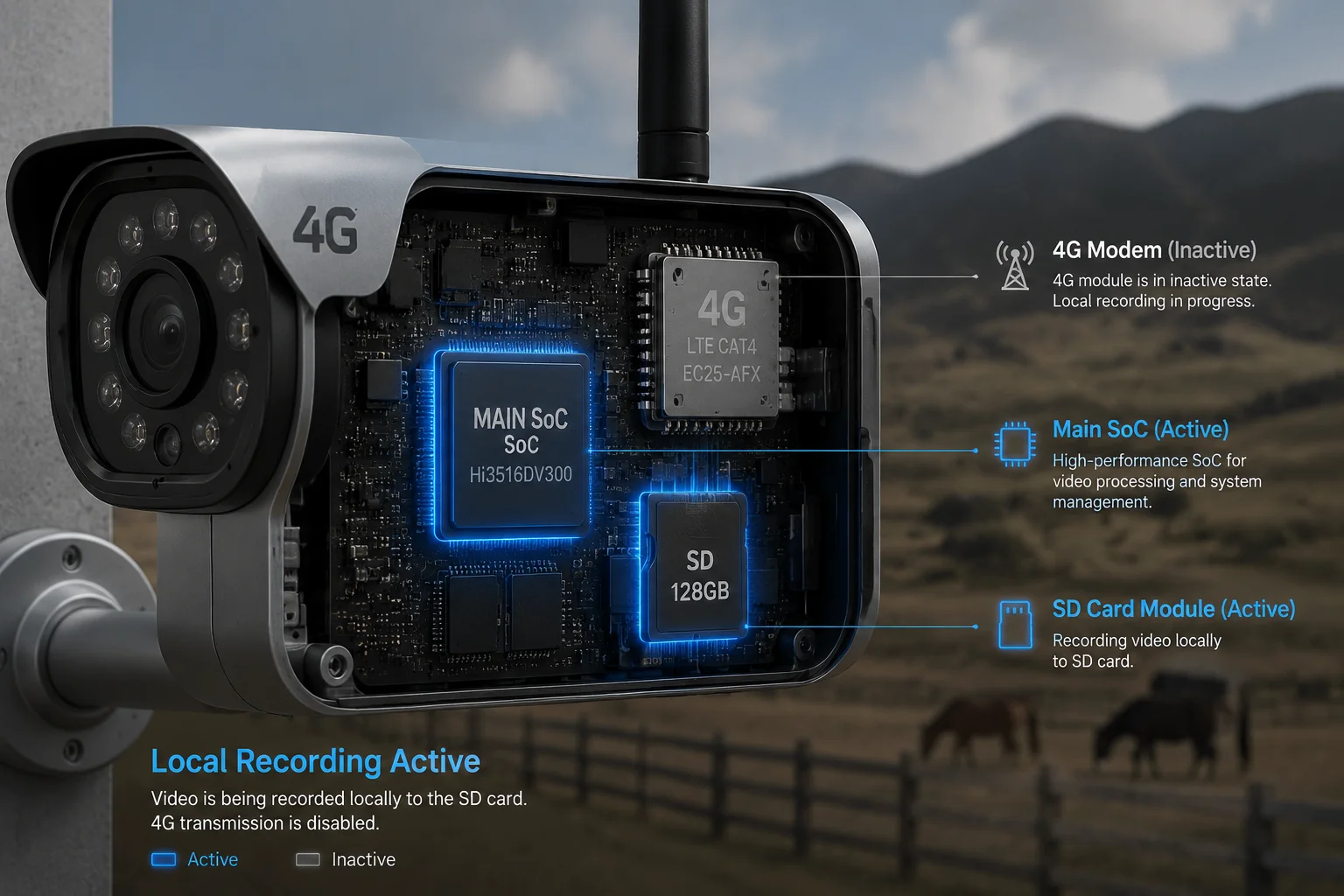

Solar-Kamera Black Box lokale SD-Aufzeichnung
Warum lokale Aufzeichnung und 4G-Übertragung zwei getrennte Systeme sind
Lassen Sie es mich einfach erklären. Innerhalb der Kamera laufen zwei Hauptaufgaben ab:
-
Aufgabe Eins: Video erfassen und speichern. Der Bildsensor erfasst Bilder, der Prozessor kodiert sie in H.264/H.2653 Dateien und schreibt sie auf die SD-Karte. Dies verbraucht sehr wenig Strom, da alles innerhalb eines Chips geschieht.
-
Aufgabe Zwei: Video über 4G senden. Das 4G-Modem schaltet sein Funkgerät ein, verbindet sich mit einem Funkmast und sendet Datenpakete über das Internet. Dies ist der stromhungrige Teil. Das Modem allein kann während der aktiven Übertragung 2-3 W verbrauchen.
Wenn der Akku 20 % erreicht, beendet das System Aufgabe Zwei, aber Aufgabe Eins läuft weiter. Die Kamera erkennt weiterhin Bewegungen durch ihre PIR-Sensor4. Sie nimmt weiterhin Clips auf. Sie schreibt weiterhin Zeitstempel und Metadaten. Das Einzige, was sie nicht mehr tut, ist, mit der Außenwelt zu kommunizieren.
Was mit dem Filmmaterial im Offline-Modus geschieht
Hier ist, was für Integratoren wie David am wichtigsten ist: Die Beweise sind sicher. Während der Offline-Periode stapeln sich alle Aufnahmen chronologisch auf der SD-Karte. Sobald die Stromversorgung wiederhergestellt ist und 4G wieder verbunden ist, können Sie:
- Das Filmmaterial per App aus der Ferne abrufen
- Die Kamera automatisch Ereignis-Thumbnails mit der Cloud synchronisieren lassen
- Vollständige Clips bei Bedarf herunterladen
Die SD-Karte fungiert als zirkulärer Puffer5. Eine 128-GB-Karte speichert ungefähr 15-30 Tage von bewegungsausgelösten Clips bei 1080p, abhängig von der Aktivität in der Szene.
Stromverbrauchsvergleich: Verbunden vs. Black Box-Modus
| Komponente | Standardmodus Strom | Black Box-Modus Strom |
|---|---|---|
| Bildsensor + SoC | 0,6 W – 0,8 W | 0,6 W – 0,8 W |
| 4G LTE Modem2 (aktiv) | 2 W – 3,5 W | 0W (ausgeschaltet) |
| IR-LEDs (Nacht) | 0,5W – 1,5W | 0,5W – 1,5W |
| SD-Kartenschreiben | 0,1W – 0,2W | 0,1W – 0,2W |
| Insgesamt | 4W – 6W | < 1W |
Diese Tabelle zeigt, warum die Abschaltung von 4G einen so großen Unterschied macht. Das Modem ist der größte einzelne Stromverbraucher. Entfernen Sie es, und Ihre Akkulaufzeit verlängert sich dramatisch.
Ein praktischer Tipp für maximale Überlebenszeit
Ich sage meinen Kunden immer: Wenn das System in diesen stromsparenden Black-Box-Modus wechselt, schalten Sie von kontinuierlicher Aufnahme auf PIR-gesteuerte Aufnahme um. Das bedeutet, dass die Kamera nur dann auf die SD-Karte schreibt, wenn sich tatsächlich etwas vor ihr bewegt. In einer ruhigen ländlichen Gegend kann dies die Akkulaufzeit von 2 Tagen auf 5-7 Tage bei null Solarstrom verlängern.
Wird das 4G-Modem automatisch wieder verbunden, sobald der Akku wieder ein sicheres Niveau erreicht hat?
Niemand möchte zwei Stunden zu einem abgelegenen Standort fahren, nur um einen Reset-Knopf zu drücken. Diese Sorge höre ich von fast jedem Projektmanager, mit dem ich zusammenarbeite.
Ja, das 4G-Modem stellt automatisch eine Verbindung wieder her, sobald der Akku wieder über den sicheren Schwellenwert geladen ist, typischerweise 12,5 V für Blei-Säure oder den entsprechenden Ladezustand für Lithium. Es ist keine manuelle Intervention erforderlich. Die Kamera ist wieder online und synchronisiert ihren Status mit Ihrer App.

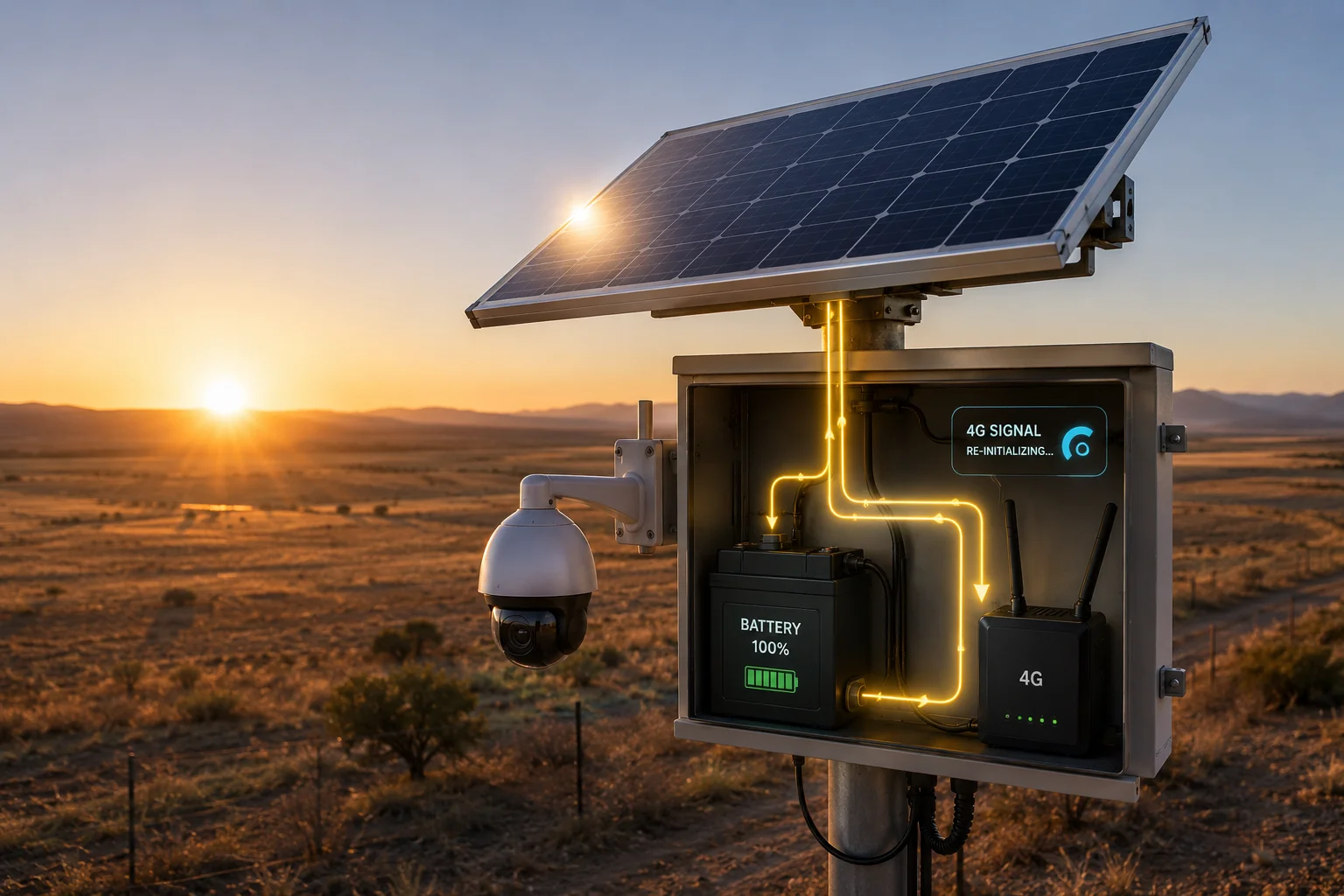

4G-Modem automatische Wiederverbindung Solaraufladung Wiederherstellung
So funktioniert der automatische Wiederherstellungsprozess Schritt für Schritt
Die Wiederverbindungssequenz wird vom Solar-Laderegler13 und der Firmware der Kamera gemeinsam gesteuert. Hier ist der genaue Ablauf:
- Die Sonne geht auf. Das Solarpanel beginnt, Strom in den Akku einzuspeisen.
- Die Spannung steigt. Der Laderegler überwacht die Batteriespannung in Echtzeit.
- Wiederverbindungsschwelle erreicht. Wenn die Spannung 12,5 V (Blei-Säure) oder den konfigurierten Wiederherstellungspunkt überschreitet, stellt der Controller die Stromversorgung des dedizierten Ausgangsports des 4G-Modems wieder her.
- Modem startet. Das 4G-Modul benötigt etwa 30-45 Sekunden, um sich im Mobilfunknetz zu registrieren.
- Kamera meldet sich zu Hause. Die Firmware sendet ein Statuspaket an den Cloud-Server. Ihre App erhält eine Push-Benachrichtigung: “Gerät aus Energiesparmodus wiederhergestellt.”
- Ereignissynchronisierung beginnt. Die Kamera lädt eine Zusammenfassung aller Bewegungsereignisse hoch, die während der Offline-Periode aufgezeichnet wurden. Das vollständige Video verbleibt auf der SD-Karte, bis Sie es anfordern.
Warum wir Hysterese6 im Schwellenwertdesign verwenden
Sie fragen sich vielleicht: Warum nicht auf der gleichen 20%-Stufe wieder verbinden, auf der die Trennung erfolgte? Die Antwort ist Hysterese. Wenn wir sowohl den Trenn- als auch den Wiederverbindungspunkt bei 20% festlegen würden, würde das System schnell ein- und ausschalten, wenn die Batterie um dieses Niveau schwankt. Dieser schnelle Zyklus beschädigt das Modem und verwirrt die App.
Stattdessen legen wir eine Lücke fest:
- Trennen bei: 20% (ungefähr 11,5 V für 12 V Blei-Säure)
- Wiederverbinden bei: 35-40% (ungefähr 12,5 V für 12 V Blei-Säure)
Diese Lücke stellt sicher, dass sich die Batterie wirklich erholt hat, bevor das Hochleistungsmodem wieder eingeschaltet wird.
Wiederherstellungsverhalten nach Batterietyp
| Batterietyp | Trennspannung | Wiederverbindungsspannung | Typische Wiederherstellungszeit (sonniger Tag) |
|---|---|---|---|
| 12V Blei-Säure (20Ah) | 11,5V | 12,5V | 2-4 Stunden |
| 12V LiFePO4 (20Ah) | 12,0V | 13,0V | 1-3 Stunden |
| Integriertes Lithium-Pack | Firmware-definiert % | Firmware-definiert % | 1-2 Stunden |
Die wichtigste Erkenntnis: Sobald die Sonne zurückkehrt, ist Ihre Kamera innerhalb weniger Stunden wieder online, ohne dass jemand sie berührt. Dieses selbstheilende Verhalten macht Solar-4G-Kameras für wirklich abgelegene Einsätze praktikabel.
Was die App während der Wiederherstellung anzeigt
Wenn das Gerät wieder online geht, zeigt die App eine Zeitleiste an, die Folgendes anzeigt:
- Wann die Kamera in den Energiesparmodus gewechselt ist
- Wie viele Bewegungserereignisse offline aufgezeichnet wurden
- Wann die Kamera wieder verbunden wurde
- Aktueller Akkustand und Ladestatus
Dies gibt Ihnen vollständige Transparenz darüber, was passiert ist, während die Kamera “offline” war.”
Kann ich den Schwellenwert für die Notabschaltung des Netzwerks anpassen?
Jedes Deployment ist anders. Eine Anlage mit einem großen Solarpanel und einer großen Batterie kann es sich leisten, länger zu warten, bevor 4G abgeschaltet wird. Eine kleine, kompakte Einheit muss möglicherweise früher auslösen.
Ja, der Schwellenwert für die Batterie ist in den App-Einstellungen vollständig einstellbar. Sie können den Grenzwert je nach Batteriekapazität, Solarpanelgröße und der Anzahl der bewölkten Tage in Ihrer Region irgendwo zwischen 10 % und 50 % festlegen.

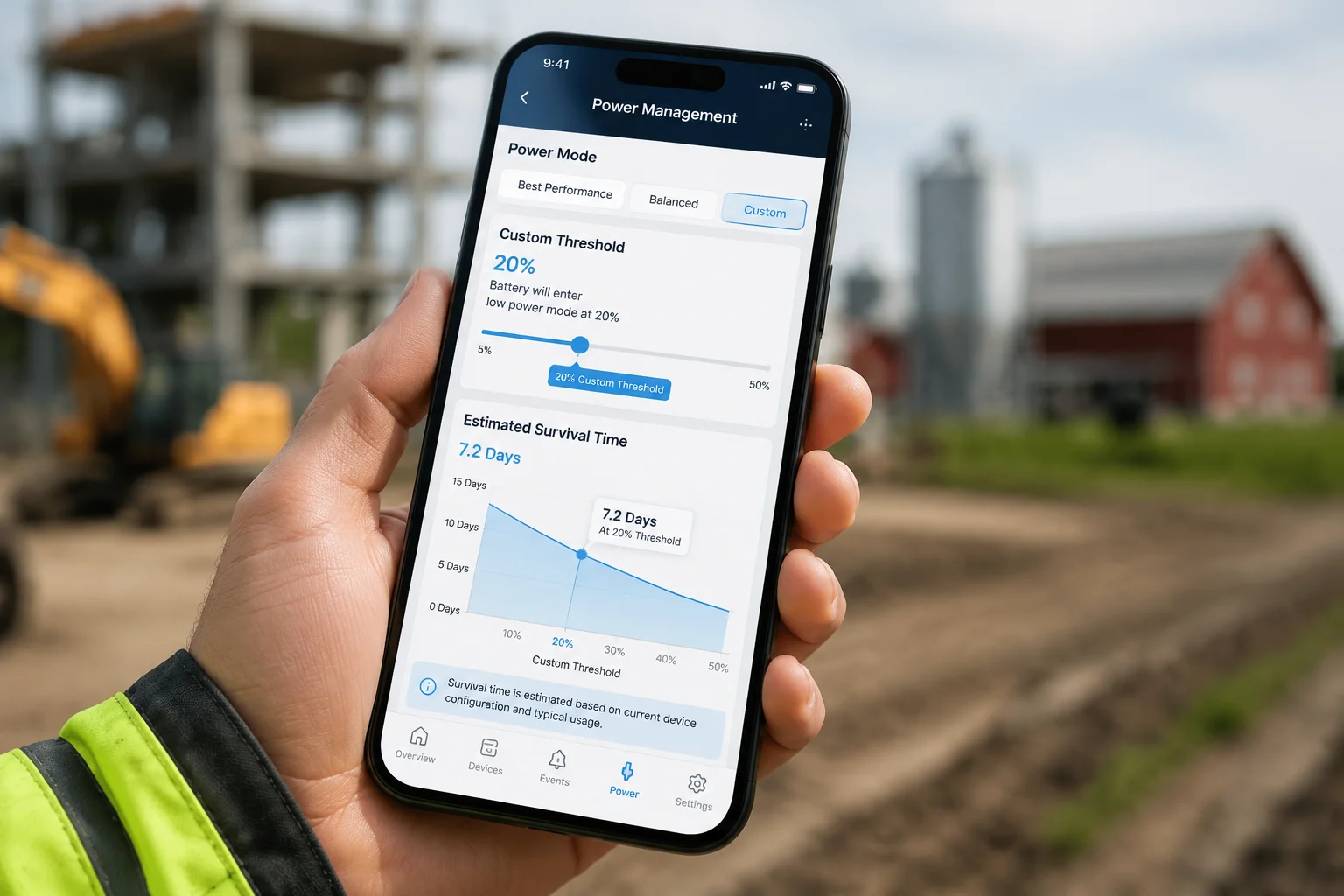

Benutzeroberfläche der App für benutzerdefinierte Schwellenwerteinstellungen für die Batterie
Wo Sie die Einstellung finden
Gehen Sie in der Verwaltungs-App zu:
Geräteeinstellungen → Energiemanagement → Niedrigenergiemaßnahme → Benutzerdefinierter Schwellenwert
Hier sehen Sie einen Schieberegler, mit dem Sie den genauen Prozentsatz auswählen können. Unter dem Schieberegler zeigt die App eine geschätzte “Überlebenszeit” basierend auf Ihrer aktuellen Batteriekapazität und dem durchschnittlichen täglichen Verbrauch an.
So wählen Sie den richtigen Schwellenwert für Ihr Projekt
Hier ist Erfahrung gefragt. Ich habe Dutzenden von Integratoren geholfen, die richtige Zahl basierend auf ihren spezifischen Bedingungen zu ermitteln. Hier sind meine allgemeinen Empfehlungen:
Stellen Sie ihn höher (30-50 %) ein, wenn:
- Ihr Solarpanel im Verhältnis zum Kameraverbrauch unterdimensioniert ist
- Ihre Region lange Perioden mit bewölktem Wetter hat (Pazifischer Nordwesten, Nordeuropa)
- Die Batterie klein ist (unter 20 Ah)
- Sie es sich absolut nicht leisten können, dass die Kamera vollständig ausfällt
Stellen Sie ihn niedriger (10-20 %) ein, wenn:
- Sie ein überdimensioniertes Solarpanel und eine große Batteriebank haben
- Ihre Region überwiegend sonnig ist (Texas, Naher Osten, Australien)
- Sie maximale Online-Zeit benötigen und das Risiko gelegentlicher vollständiger Abschaltungen in Kauf nehmen können
- Die Anlage über eine Notstromversorgung verfügt
Die Hardware-Seite: Anpassen der LVD am Laderegler
Für Integratoren, die einen doppelten Schutz wünschen, verfügt der Solarladeregler selbst über eine konfigurierbare LVD-Einstellung (Low Voltage Disconnect). Dies ist eine Abschaltung auf Hardware-Ebene, die unabhängig von der App funktioniert.
Sie können ihn über die DIP-Schalter des Controllers oder dessen eigene Konfigurationsoberfläche einstellen. Ich empfehle, die Hardware-LVD als Sicherheitsnetz leicht unter dem Schwellenwert der App einzustellen. Zum Beispiel:
- Schwellenwert der App: 20 % (löst Software-Abschaltung von 4G aus)
- Hardware-LVD: 15 % (schaltet physisch die Stromversorgung des Modems ab, wenn die Software ausfällt)
Dieser zweistufige Ansatz bedeutet, dass die Hardware Ihre Batterie vor Tiefentladungsschäden schützt, selbst wenn die Firmware fehlerhaft ist.
Batterietyp ist wichtiger, als Sie denken
Ein wichtiger Punkt: Stellen Sie sicher, dass Sie sowohl in der App als auch im Laderegler den richtigen Batterietyp auswählen. Blei-Säure- und Lithiumbatterien haben sehr unterschiedliche Spannungs-Prozent-Kurven.
Eine Blei-Säure-Batterie mit 12,0 V kann eine Kapazität von 50 % haben. Eine LiFePO4-Batterie mit 12,0 V kann eine Kapazität von 10 % haben. Wenn Sie in den Einstellungen den falschen Batterietyp auswählen, könnte der Schwellenwert von 20 % tatsächlich 10 % tatsächlicher Kapazität entsprechen, was bedeutet, dass die Kamera abstürzt, bevor sie sich selbst retten kann.
Ich habe gesehen, dass dieser Fehler unnötige Standortbesuche verursacht hat. Überprüfen Sie die Einstellung des Batterietyps immer doppelt während der Inbetriebnahme.
Sendet die Kamera eine “Endstatus”-Benachrichtigung, bevor sie zur Stromersparnis offline geht?
Sie möchten nicht drei Tage später feststellen, dass Ihre Kamera versehentlich offline gegangen ist, wenn Sie die App überprüfen. Sie möchten es sofort wissen.
Ja, die Kamera sendet eine letzte Push-Benachrichtigung8 und Statusaktualisierung an den Cloud-Server etwa 30 Sekunden, bevor sie das 4G-Modem abschaltet. Diese Benachrichtigung enthält den aktuellen Batteriestand, den verbleibenden Speicherplatz auf der SD-Karte und die Anzahl der lokal gespeicherten Aufnahmen.

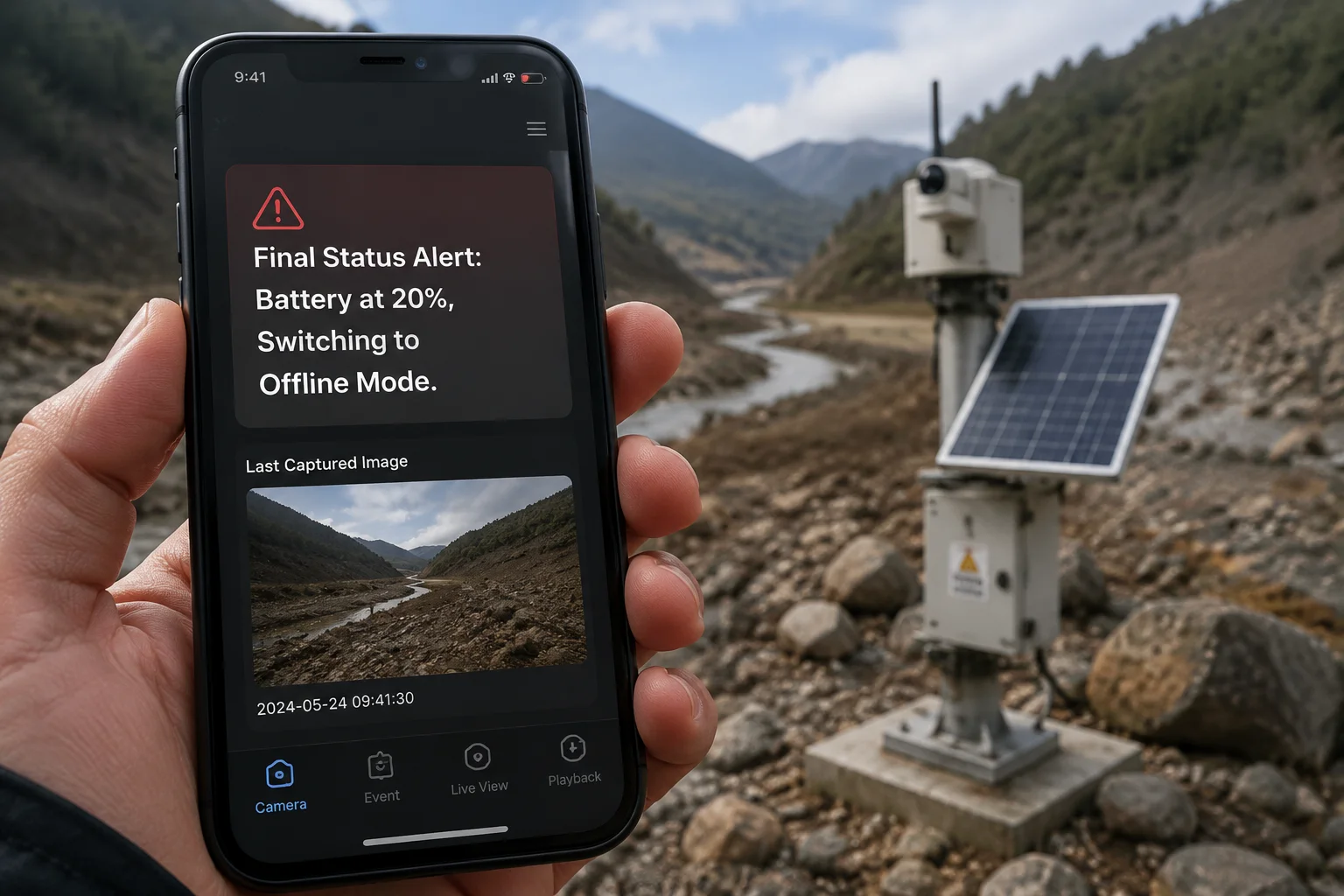

Benachrichtigung über die letzte Statusmeldung vor Offline-Schaltung
Was die letzte Benachrichtigung enthält
Wenn die Batterie Ihren konfigurierten Schwellenwert erreicht, führt die Kamera eine schnelle “letzte Atem”-Kommunikation durch. Hier ist genau, was übertragen wird:
- Zeitstempel: Wann der Energiesparmodus aktiviert wurde
- Batteriestand: Genaue Prozentzahl und Spannung zum Zeitpunkt der Abschaltung
- SD-Kartenstatus: Verbleibender Speicherplatz und geschätzte verbleibende Aufnahmestunden
- Letztes Bild: Ein Schnappschuss der aktuellen Kameransicht (damit Sie bestätigen können, dass die Szene normal ist)
- Erwartete Wiederherstellung: Geschätzte Zeit, bis das Solarladen das System wieder online bringt (basierend auf Wettervorhersagedaten, falls verfügbar)
Dieses Paket ist klein, normalerweise unter 50 KB, sodass es auch bei einem schwachen 4G-Signal in Sekunden übertragen wird.
Warum diese Benachrichtigung für das Flottenmanagement entscheidend ist
Wenn Sie 50 oder 100 Kameras an mehreren Standorten verwalten, müssen Sie wissen, welche davon in den Überlebensmodus wechseln. Ohne diese Benachrichtigung müssten Sie täglich manuell den Status jedes Geräts überprüfen. Die letzte Benachrichtigung ermöglicht es Ihnen:
- Priorisieren Sie, welche Standorte möglicherweise einen physischen Besuch benötigen
- Beruhigen Sie Ihren Endkunden, dass die Kamera weiterhin lokal aufzeichnet
- Planen Sie Wartungsfahrten effizient basierend darauf, welche Kameras offline sind
Alarmzustellmethoden
Die letzte Statusbenachrichtigung kann Sie über mehrere Kanäle erreichen:
| Zustellmethode | Geschwindigkeit | Verlässlichkeit | Anmerkungen |
|---|---|---|---|
| Push-Benachrichtigung (App) | Sofort | Hoch | Erfordert installierte App auf dem Telefon |
| E-Mail-Benachrichtigung | 1-5 Minuten | Hoch | Gut für die Aufbewahrung von Aufzeichnungen |
| SMS (optional) | Sofort | Mittel | Abhängig vom Anbieter; zusätzliche Kosten |
| Webhook (API) | Sofort | Hoch | Für die Integration mit Ihrer eigenen VMS/NVR-Plattform |
Für Integratoren, die ihre eigenen Überwachungs-Dashboards betreiben, ist die Webhook-Option9 am leistungsstärksten. Sie ermöglicht es Ihnen, den Status der Kamera direkt in Plattformen wie Meilenstein10 oder Ihr benutzerdefiniertes SCADA-System11 einzuspeisen.
Was passiert, wenn der Akku zu schnell für eine Benachrichtigung ausfällt?
In seltenen Fällen können eine plötzliche Lastspitze oder extrem kaltes Wetter dazu führen, dass die Akkuspannung schneller als erwartet abfällt. Wenn die Spannung unter den kritischen Hardware-Abschaltwert fällt, bevor die Software ihre Benachrichtigung senden kann, schaltet sich die Kamera ohne Benachrichtigung ab.
Um dies zu verhindern, empfehle ich:
- Stellen Sie Ihren Software-Schwellenwert mindestens 5 % über dem Hardware-LVD-Abschaltwert ein
- Verwendung von LiFePO47 Batterien in kalten Klimazonen (sie verkraften Spannungseinbrüche besser)
- Aktivieren der “Heartbeat”-Funktion, die alle 6 Stunden einen kurzen Status-Ping sendet, damit Sie wissen, dass die Kamera auch zwischen den Ereignissen aktiv ist
Wenn Sie zwei aufeinanderfolgende Heartbeats verpassen, markiert die App das Gerät als “potenziell offline” und benachrichtigt Sie zur Untersuchung.
Schlussfolgerung
Die App kann 4G automatisch deaktivieren und die SD-Aufnahme bei einer Akkuleistung von unter 20 % aufrechterhalten. Das System erholt sich selbst, wenn die Solarenergie den Akku wieder auflädt. Sie erhalten eine letzte Benachrichtigung, bevor es dunkel wird, und jeder Schwellenwert ist anpassbar, um Ihre spezifischen Standortbedingungen zu erfüllen.
