Kann der Alarm Out einen externen Suchscheinwerfer für eine bestimmte Dauer (z. B. 60 s) auslösen?

Ich habe einmal eine ganze Nacht an Aufnahmen verloren, weil eine billige Relaiskonfiguration meinen Suchscheinwerfer ständig ein- und ausgeschaltet hat. Dieser eine Ausfall kostete mich eine Anfahrt zu einem abgelegenen Standort in Texas.

Ja, der Alarm-Ausgang¹ bei industriellen PTZ-Kameras² kann einen externen Suchscheinwerfer für eine festgelegte Dauer von z. B. 60 Sekunden auslösen. Der Relaisausgang fungiert als potentialfreier Schalter³. Sie konfigurieren die Haltezeit im Web-Backend der Kamera, und diese steuert genau, wie lange das Licht nach einem Alarmereignis eingeschaltet bleibt.

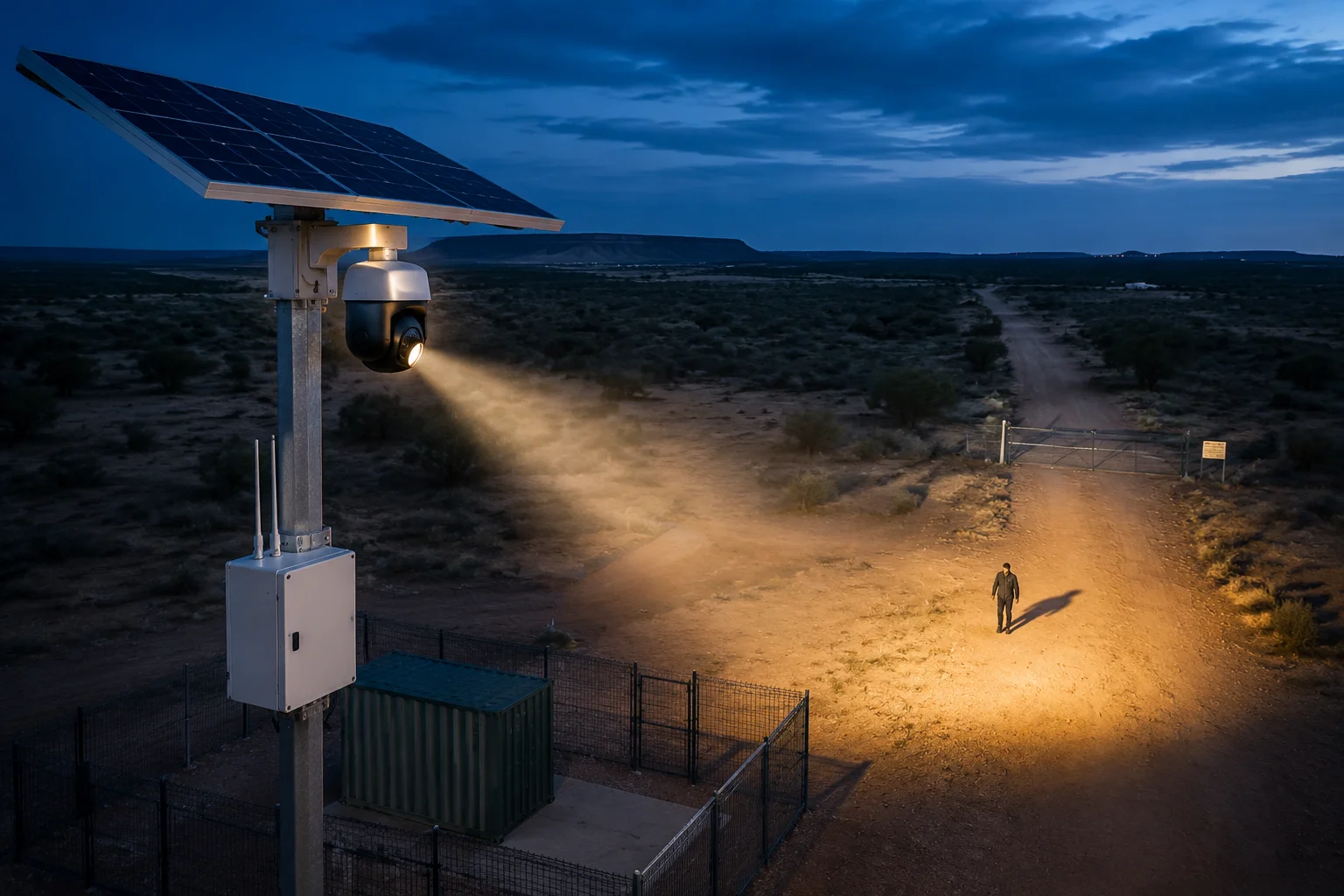

PTZ-Kamera Alarm Out Suchscheinwerfer Auslösedauer

Unten erkläre ich die genaue Verdrahtungslogik, Softwareeinstellungen, Lastwerte und appbasierte Überschreibungen, damit Sie diese Einrichtung bei Ihrem nächsten netzunabhängigen Projekt mit Zuversicht einsetzen können.

Wie stelle ich die Dauer des “Relais-Impulses” im Web-Backend für temporäre Beleuchtung ein?

Ich habe zwei Stunden lang durch Menüs gesucht, als ich zum ersten Mal versuchte, einen zeitgesteuerten Relaisausgang einzustellen. Die Einstellung war unter “Verknüpfungsmethode” versteckt, nicht dort, wo ich sie erwartet hatte.

Sie stellen die Dauer des Relais-Impulses auf der Seite “Ereignis“ oder „Alarm-Ausgang“ der Kamera ein. Suchen Sie nach einem Feld namens „Haltezeit⁴” oder “Dauer”. Geben Sie Ihren gewünschten Wert in Sekunden ein – die meisten Systeme unterstützen 1s bis 600s. Wählen Sie den Modus “Bleiben” anstelle des Modus “Puls” für eine kontinuierliche Aktivierungsperiode.

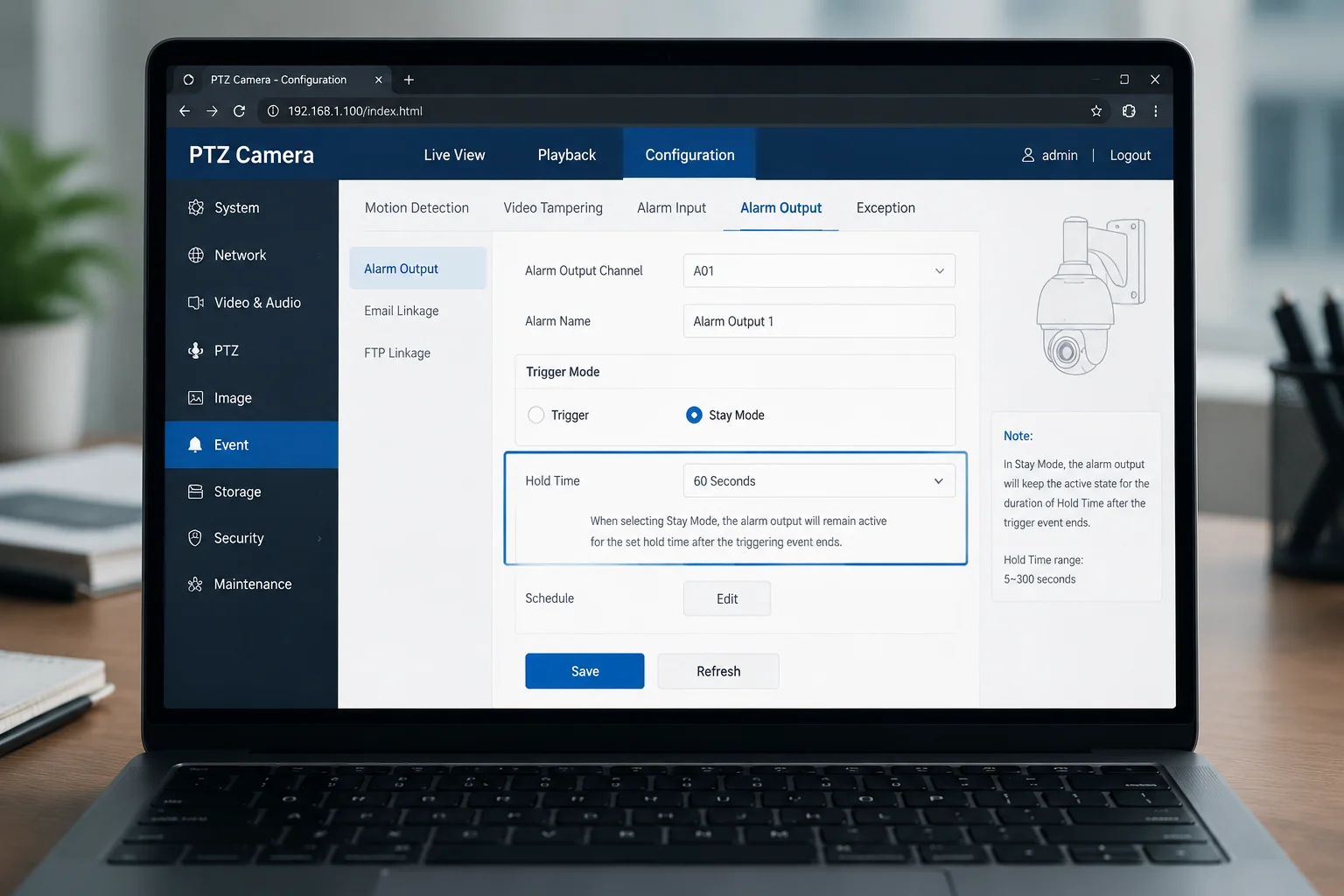

PTZ Alarm Ausgang Haltezeit Relais Impuls Einstellungen

Wo Sie die Einstellung finden

Der genaue Menüpfad hängt von der Firmware Ihrer Kamera ab. Aber die Logik ist bei den meisten industriellen PTZ-Plattformen gleich. Sie melden sich in der Weboberfläche an, navigieren zum Abschnitt Ereignisverwaltung und suchen die Konfiguration des Alarm-Ausgangs.

Hier ist ein typischer Pfad:

Konfiguration > Ereignis > Basisereignis > Alarm-Ausgabe

Oder bei einigen Firmware-Versionen:

Konfiguration > Ereignis > Verknüpfungsmethode > Relais-Ausgabe

Haltezeit vs. Pulsmodus

Hier werden viele Installateure verwirrt. Es gibt zwei Modi für die Relais-Ausgabe:

Modus	Verhalten	Bester Anwendungsfall
Puls	Relais schließt und öffnet sich in einem kurzen Impuls (typischerweise 0,5s–2s)	Türöffner, Summer
Bleiben / Halten	Relais schließt und bleibt für eine festgelegte Dauer geschlossen	Suchscheinwerfer, Sirenen, Blitzlichter
Handbuch	Relais bleibt geschlossen, bis es manuell zurückgesetzt wird	Notverriegelungen

Für eine 60-sekündige Suchscheinwerferaktivierung möchten Sie den Modus “Bleiben” oder “Halten” verwenden. Stellen Sie das Dauerfeld auf 60. Das Relais schließt in dem Moment, in dem ein Alarm ausgelöst wird. Es bleibt genau 60 Sekunden lang geschlossen. Dann öffnet es sich automatisch.

Schritt-für-Schritt-Konfiguration

1. Öffnen Sie Ihren Browser und geben Sie die IP-Adresse der Kamera ein.
2. Melden Sie sich mit Ihren Admin-Zugangsdaten an.
3. Gehe zu Ereignis > Alarm-Ausgabe.
4. Wählen Sie den Ausgabe-Kanal aus (die meisten PTZ-Kameras haben 1 oder 2 Alarm-Ausgänge).
5. Stellen Sie den Modus auf “Bleiben” oder “Dauer”.”
6. Eingeben 60 im Sekundenfeld.
7. Speichern und testen Sie, indem Sie einen manuellen Alarm auslösen.

Was ist mit VMS-Integration?

Wenn Sie Ihre Kameras über ein VMS wie Milestone oder Blue Iris betreiben, können Sie die Relaisdauer auch auf der VMS-Seite steuern. Milestone ermöglicht es Ihnen, Regeln zu erstellen, die besagen: “Bei Erkennung eines Menschen, aktivieren Sie Alarm-Ausgang 1 für 60 Sekunden.” Dies gibt Ihnen eine zweite Steuerungsebene. Ich empfehle jedoch immer, die Dauer an der Kamera selbst als Fallback einzustellen. Wenn das VMS die Verbindung über 4G verliert, steuert die Kamera die Relaiszeit immer noch lokal.

Ein häufiger Fehler

Einige Installateure stellen die Haltezeit auf 60 Sekunden ein, vergessen aber, die Option “erneut auslösen⁵” zu deaktivieren. Was passiert? Jedes neue Bewegungserereignis setzt den 60-Sekunden-Timer zurück. In einer windigen Nacht schaltet sich das Licht nie aus. Ihre Batterie ist morgens leer. Deaktivieren Sie die erneute Auslösung oder stellen Sie eine Abklingzeit⁶ von mindestens 120 Sekunden zwischen den Aktivierungen ein.

Kann das externe Licht speziell mit der “Menschenerkennung” verknüpft werden, während Tiere ignoriert werden?

Ich hatte einen Kunden im ländlichen Alberta, dessen Suchscheinwerfer 30 Mal pro Nacht wegen Rehen auslöste. Seine Solarbatterie war jeden Abend um 3 Uhr morgens tot. Wir haben es mit einer einzigen Einstellung geändert.

Ja, Sie können den Alarm-Ausgang ausschließlich mit der Erkennung von Menschen oder Fahrzeugen verknüpfen, indem Sie die KI-Klassifizierungs-Engine der Kamera verwenden. Dies filtert Tiere, schwankende Äste und Schatten heraus. Nur bestätigte menschliche oder Fahrzeugformen schließen das Relais und aktivieren Ihren Suchscheinwerfer.

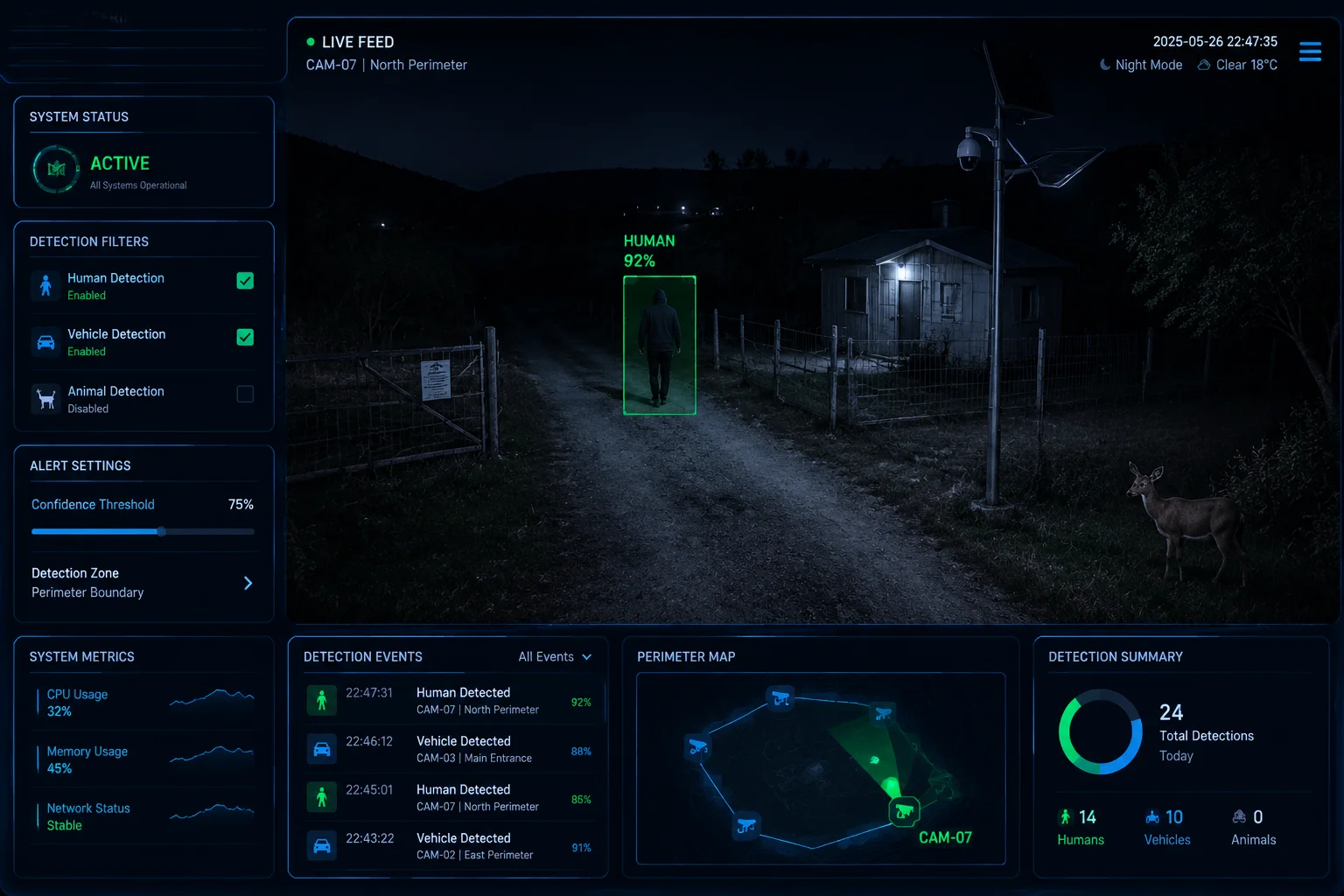

KI-Mensch-Erkennungsfilter Alarm-Ausgang PTZ-Kamera

Wie KI-Filterung funktioniert

Moderne industrielle PTZ-Kameras führen Onboard-Neuronale Netze aus, die auf menschliche und Fahrzeugformen trainiert sind. Wenn die Kamera eine Bewegung erkennt, löst sie nicht sofort den Alarm aus. Stattdessen klassifiziert sie zuerst das Objekt. Nur wenn das Objekt mit “Mensch” oder “Fahrzeug” übereinstimmt, fährt das System mit der Verknüpfungsaktion fort.

Dies unterscheidet sich von der einfachen Bewegungserkennung. Die einfache Bewegungserkennung löst bei jeder Pixeländerung aus. Ein Vogel, ein Wolkenschatten, eine Spinne auf der Linse – all das löst den Alarm aus. KI-Filterung eliminiert in meiner Erfahrung über 95 % der Fehlalarme.

Konfigurationspfad

Die Einstellung finden Sie normalerweise hier:

Konfiguration > Ereignis > Smart Event > Eindringlingserkennung

Oder:

Konfiguration > KI > [Perimeterschutz](https://www.hikvision.com/en/solutions/analytics/perimeter-protection/)[7](#footnote-7){#ref-7}

In diesem Menü sehen Sie Kontrollkästchen für Zieltypen:

• ☑ Mensch
• ☑ Fahrzeug
• ☐ Andere

Deaktivieren Sie “Andere”. Jetzt lösen nur noch Menschen und Fahrzeuge den Alarm aus.

Empfindlichkeit und Konfidenzschwelle

Die meisten Kameras ermöglichen es Ihnen, eine Konfidenzschwelle⁸. festzulegen. Dies ist, wie sicher die KI sein muss, bevor sie auslöst.

Konfidenzniveau	Wirkung	Empfohlen für
Niedrig (30-50%)	Mehr Auslöser, mehr Fehlalarme	Hochsicherheitsbereiche, in denen das Verpassen einer Erkennung inakzeptabel ist
Mittel (50-70%)	Ausgewogene Leistung	Die meisten Off-Grid-Installationen
Hoch (70-90%)	Weniger Auslöser, möglicherweise werden einige Ereignisse verpasst	Standorte mit kritischem Batteriestatus und starkem Wildtierverkehr

Für die Bereitstellung auf Davids Ranch in Texas empfehle ich eine mittlere Zuverlässigkeit (ca. 60%). Dies erfasst die meisten Eindringlinge und ignoriert Kojoten und Kaninchen.

KI mit Zeitplanung kombinieren

Hier liegt die wahre Stärke für netzunabhängige Solaranlagen. Kombinieren Sie KI-Filterung mit einem Zeitplan:

• Tagsüber (06:00–19:00 Uhr): KI-Erkennung aktiv, aber Alarm-Ausgabe deaktiviert. Die Kamera sendet nur Push-Benachrichtigungen.
• Nachts (19:00–06:00 Uhr): KI-Erkennung aktiv UND Alarm-Ausgabe aktiviert. Suchscheinwerfer leuchtet nur bei Personenerkennung.

Dieser Ansatz reduziert Ihren Batterieverbrauch drastisch. Der Suchscheinwerfer – Ihr größter Stromverbraucher – wird nur aktiviert, wenn es am wichtigsten ist: nachts, wenn eine echte Person vor Ort ist.

Reale Stromeinsparungen

Bei einer Bereitstellung reduzierte die Umstellung von grundlegender Bewegungserkennung auf reine KI-Auslösung die nächtlichen Alarm-Ausgabe-Aktivierungen von über 40 auf 2-3. Bei einem 200-Ah-Batteriesystem ist dies der Unterschied, ob das System 3 bewölkte Tage übersteht oder nach 1 Tag ausfällt.

Ist die Alarm Out-Schaltung für die induktive Last eines Hochleistungsrelais ausgelegt?

Ich habe einen Alarm-Ausgangsport an einer Kamera für 1.000 € durchgebrannt, weil ich ein 24-V-Relais direkt ohne Freilaufdiode angeschlossen habe. Das war eine teure Lektion, die ich nur einmal lernen musste.

Die meisten Alarm-Ausgangsports von PTZ-Kameras sind für 12 V/24 V DC bei maximal 1 A ausgelegt. Das reicht aus, um ein kleines Zwischenrelais anzusteuern, aber nicht, um einen Hochleistungs-Suchscheinwerfer direkt zu betreiben. Verwenden Sie immer ein Zwischenrelais mit einer Freilaufdiode, um den Ausgangskreis der Kamera vor induktiven Spannungsspitzen zu schützen.

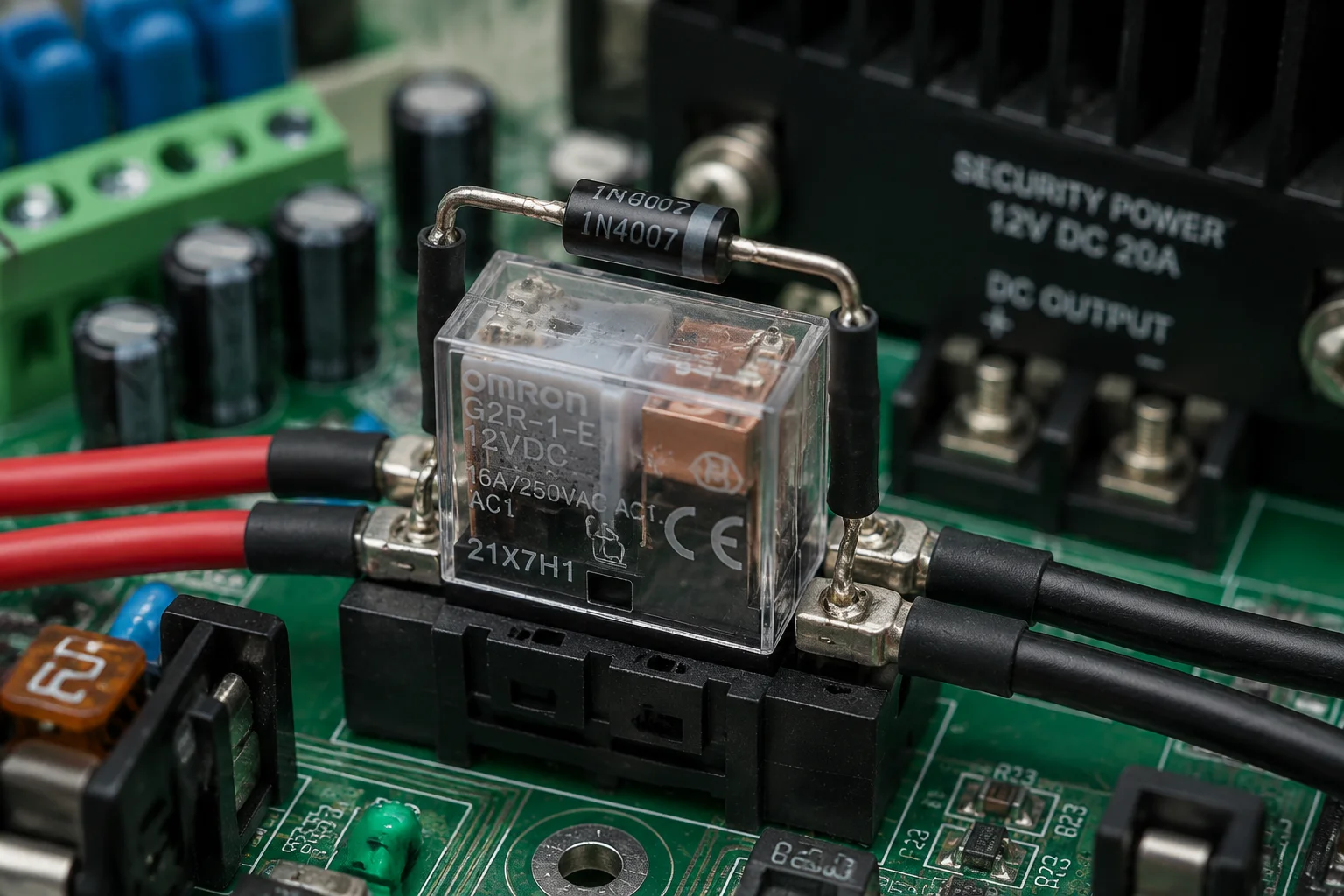

Freilaufdiodenschutz für Alarm-Ausgangsrelais-Schaltung

Verständnis der Spezifikationen des Alarm-Ausgangs

Der Alarm-Ausgang einer industriellen PTZ-Kamera ist ein potentialfreier Kontakt. Er liefert keine Leistung. Er schließt oder öffnet einfach einen Stromkreis. Stellen Sie es sich wie einen Lichtschalter vor – er steuert den Fluss, aber der Strom kommt von woanders.

Typische Spezifikationen:

Parameter	Typische Nennleistung	Anmerkungen
Kontakttyp	Schließer (NO) oder Öffner (NC)	Die meisten sind standardmäßig auf NO eingestellt
Maximale Spannung	30V DC	Dies nicht überschreiten
Maximalstrom	1A	Einige Modelle unterstützen nur 0,5A
Kontaktmaterial	AgSnO₂	Beständig gegen Lichtbogenabbrand
Mechanische Lebensdauer	100.000 Zyklen	Ausreichend für jahrelangen Betrieb

Warum Sie ein Zwischenrelais benötigen

Ein Hochleistungs-LED-Suchscheinwerfer (sagen wir 100W bei 12V) zieht über 8 Ampere. Sie können keine 8 Ampere über einen Kontakt laufen lassen, der für 1 Ampere ausgelegt ist. Er wird Lichtbögen bilden, verschweißen oder die Leiterbahn auf der Platine der Kamera verbrennen.

Die Lösung ist einfach. Der Alarm-Ausgang der Kamera steuert eine kleine 12V-Relaisspule (zieht ca. 70mA). Die Kontakte dieses Relais schalten dann den Hochstromkreis für den Suchscheinwerfer.

Die Freilaufdiode

Hier ist der Teil, den die meisten Installateure überspringen. Eine Relaisspule ist eine Spule. Wenn Sie die Stromversorgung einer Spule unterbrechen, erzeugt sie eine Spannungsspitze in entgegengesetzter Richtung. Diese Spitze kann das 5-10-fache der Versorgungsspannung betragen. Bei einer 12V-Spule können Sie eine Spitze von 60-100V sehen. Diese Spitze wandert zurück in den Alarm-Ausgang der Kamera und beschädigt den Transistor, der sie ansteuert.

Die Behebung kostet 0,05 €. Platzieren Sie eine Standarddiode (1N4007) über den Klemmen der Relaisspule, wobei die Kathode auf der positiven Seite liegt. Diese Diode absorbiert die Spitze. Ihre Kamera bleibt sicher.

Schaltplan (Textbeschreibung)

1. Kamera Alarm Out (NO + COM) → wird mit der Spule des Zwischenrelais verbunden (+ und -)
2. 1N4007 Diode über Relaisspule (Kathode an +, Anode an -)
3. 12V Batterie Pluspol → Relaiskontakt COM
4. Relaiskontakt Schließer → Suchscheinwerfer Plus
5. Suchscheinwerfer Minus → Batterie Minus

Soft-Start-Überlegung

Wenn Sie einen LED-Suchscheinwerfer wählen, wählen Sie einen mit einem Soft-Start-Treiber⁹. Ohne Soft-Start kann der anfängliche Einschaltstrom 3-5 Mal so hoch sein wie der stationäre Strom. Eine 100-W-Leuchte kann beim Start 40 Ampere für 20 Millisekunden ziehen. Diese Überspannung kann zu Spannungseinbrüchen auf Ihrem 12-V-Bus führen, die Ihr 4G-Modem zurücksetzen oder Videoartefakte verursachen können. Ein Soft-Start-Treiber rampt den Strom über 100-200 ms hoch und hält den Bus stabil.

Kann ich die externe Lichtzeitschaltung über die mobile App manuell überschreiben?

Ich war um 2 Uhr morgens in einem Gespräch mit einem Kunden, als er jemanden auf seinem Live-Feed entdeckte. Er wollte, dass das Licht sofort angeht – nicht erst, nachdem die KI die Szene verarbeitet hatte. Ein manuelles Override rettete diese Situation.

Ja, die meisten industriellen PTZ-Kameras mit Alarmausgang unterstützen manuelles Override¹⁰ über ihre mobile App oder Weboberfläche. Sie können das Relais jederzeit schließen oder öffnen, unabhängig vom programmierten Zeitplan oder den KI-Auslösern. Dies gibt Ihnen die sofortige Kontrolle über den Suchscheinwerfer von überall mit einer Mobilfunkverbindung.

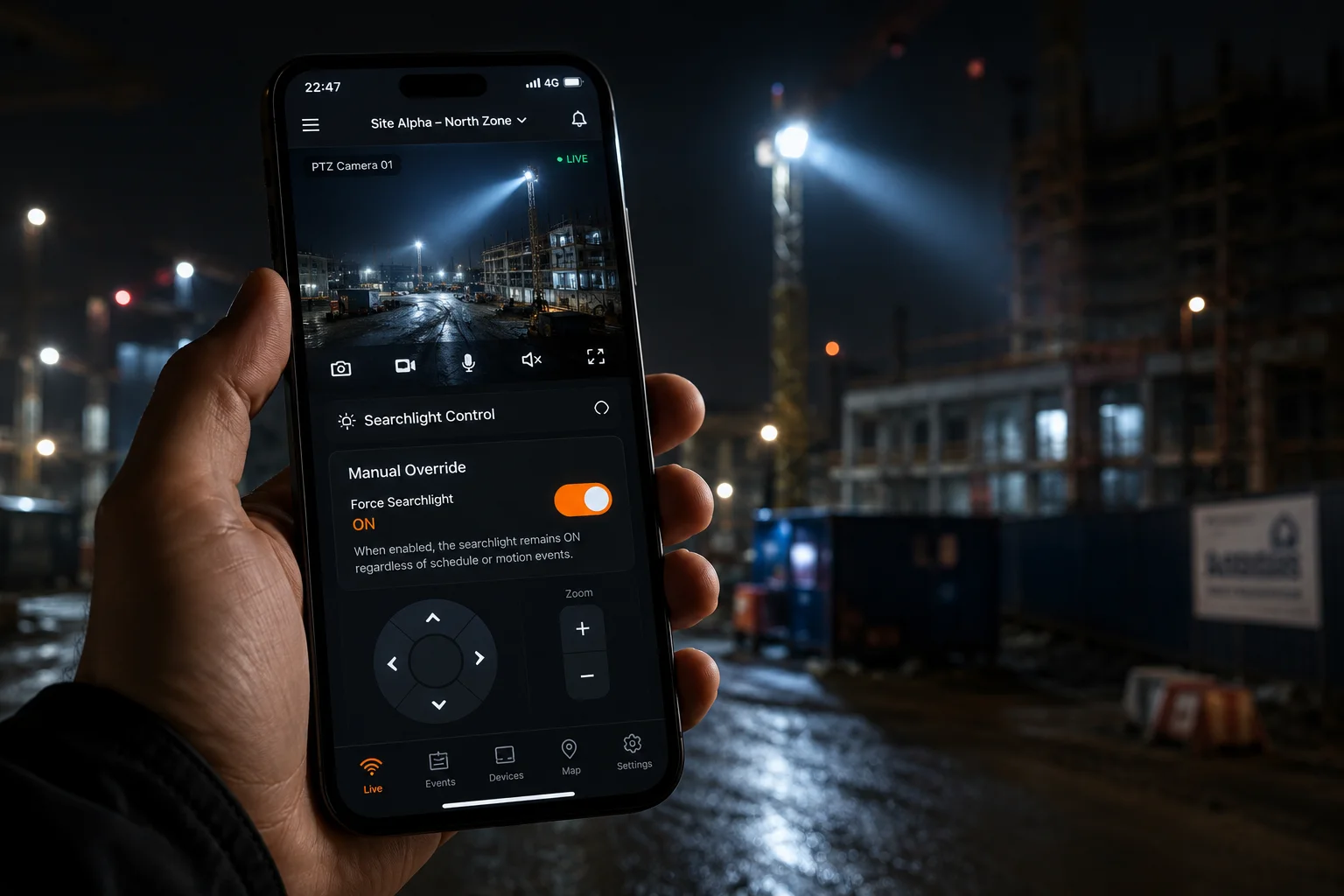

Mobile App manuelles Alarmausgangs-Override PTZ-Kamera

Wie das manuelle Override funktioniert

Die mobile App (oder Weboberfläche) sendet einen Befehl über die 4G-Verbindung an die Kamera. Die Kamera schließt oder öffnet sofort den Alarmausgangsrelais. Dies umgeht die gesamte ereignisbasierte Logik. Sie steuern direkt den Hardware-Schalter.

Auf den meisten Plattformen finden Sie dies unter:

Live-Ansicht > Alarmausgang > Manueller Auslöser

Oder in der App:

Gerät > Mehr > Alarmausgang > EIN/AUS

Override-Modi

Es gibt typischerweise drei Zustände, die Sie manuell einstellen können:

1. Erzwinge EIN: Relais schließt sofort. Licht geht an. Bleibt an, bis Sie es manuell ausschalten oder ein Timeout abläuft.
2. Erzwingen AUS: Relais öffnet sofort. Licht geht aus. Bleibt aus, bis Sie die Überschreibung aufheben.
3. Auto: Gibt die Steuerung an die ereignisbasierte Logik zurück. Die Kamera übernimmt die Auslösung basierend auf KI-Erkennung und Zeitplänen.

Latenz über 4G

Dies ist wichtig für netzunabhängige Installationen. Wenn Sie in der App auf “EIN” tippen, reist der Befehl von Ihrem Telefon → Cloud-Server → 4G-Netzwerk → Kamera. Die gesamte Latenz beträgt typischerweise 1-3 Sekunden. In einem Notfall ist das schnell genug. Erwarten Sie jedoch keine sofortige Reaktion wie in einem lokalen Netzwerk.

Wenn die Latenz kritisch ist, unterstützen einige Kameras SMS-Befehle als Backup. Sie senden eine codierte SMS an die SIM-Kartennummer der Kamera, und diese löst das Relais aus. Die SMS-Zustellung dauert normalerweise unter 5 Sekunden, selbst in überlasteten Netzwerken.

Festlegen eines manuellen Überschreibungs-Timeouts

Hier ist ein Tipp, den ich immer für meine Kunden konfiguriere. Legen Sie eine maximale Dauer für die manuelle Überschreibung fest – sagen wir, 10 Minuten. Wenn jemand das Licht manuell einschaltet und vergisst, es auszuschalten, kehrt es nach 10 Minuten automatisch in den “Auto”-Modus zurück. Dies verhindert ein Szenario, in dem der Suchscheinwerfer die ganze Nacht brennt und die Batterie entlädt, weil jemand mit geöffneter App eingeschlafen ist.

App-Kompatibilität

Nicht alle Apps unterstützen die Steuerung von Alarm-Ausgängen gleichermaßen. Hier erfahren Sie, worauf Sie achten sollten, bevor Sie sich für eine Plattform entscheiden:

• Zeigt die App den Status des Alarm-Ausgangs in Echtzeit an?
• Können Sie EIN/AUS über den Live-View-Bildschirm auslösen (nicht in Menüs versteckt)?
• Unterstützt sie Widgets oder Verknüpfungen für die Ein-Tipp-Aktivierung?
• Können Sie Berechtigungen festlegen, sodass nur bestimmte Benutzer eine Überschreibungsberechtigung haben?

Für Multi-Site-Installationen empfehle ich, die Alarm-Ausgangssteuerung der App während Ihrer Evaluierungsphase zu testen. Einige Budget-Apps verstecken diese Funktion oder machen sie bei 4G-Verbindungen unzuverlässig.

Schlussfolgerung

Der Alarm-Ausgang bei industriellen PTZ-Kameras ist ein zuverlässiger potentialfreier Schalter, der externe Suchscheinwerfer für präzise Zeitdauern auslösen kann. Kombinieren Sie ihn mit KI-Filterung, ordnungsgemäßer Relaisverdrahtung und manueller App-Überschreibung für ein vollständiges aktives Abschreckungssystem an jedem netzunabhängigen Standort.

---
