Ist die Pixelverteilung (z. B. 4MP + 4MP) zwischen dem Panoramablick- und dem PTZ-Objektiv ausgewogen?

Ich habe zu viele Integratoren gesehen, die eine Projektangebotsabgabe verloren haben, weil sie die falsche Objektivkonfiguration gewählt haben. Die Pixelaufteilung zwischen Panoramablick- und PTZ-Objektiven ist nicht nur eine Spezifikation – sie entscheidet darüber, ob Ihr System in der Praxis funktioniert.

Bei einer Dual-Lens-Kamera ist die 4MP + 4MP-Konfiguration funktional ausgewogen – nicht weil die Zahlen übereinstimmen, sondern weil jedes Objektiv seine Pixel für eine andere Aufgabe verwendet. Das Panoramablick-Objektiv verteilt 4MP über eine weite Szene für die KI-Erkennung, während das PTZ-Objektiv 4MP durch optischen Zoom für die Detailerfassung über große Entfernungen konzentriert.

Dual-Lens PTZ-Kamera Pixelverteilung Gleichgewicht

Unten gehe ich auf die vier häufigsten Fragen ein, die ich von Systemintegratoren zu dieser Pixelaufteilung erhalte. Jede Antwort basiert auf realen Einsatzdaten und technischen Kompromissen, mit denen wir täglich in unserer Fabrik konfrontiert sind.

Bietet ein 4MP Panoramablick-Objektiv genügend Details, damit die KI einen 40-fachen PTZ bei 500 Metern auslösen kann?

Das ist die Frage, die Projektmanager nachts wach hält. Wenn das Panoramablick-Objektiv nicht weit genug sehen kann, erhält der PTZ nie den Befehl zum Zoomen – und Sie haben gerade ein teures Briefbeschwerer installiert.

Ja, ein 4MP Panoramablick-Objektiv bietet genügend Pixeldichte, um die KI-Erkennung in Entfernungen von bis zu 80–120 Metern auszulösen. Über diese Reichweite hinaus verlässt sich die KI auf bewegungsbasierte Algorithmen anstelle von Formerkennung. Für eine 500-Meter-PTZ-Verriegelung verwendet das System einen gestaffelten Erkennungsansatz – keinen Single-Frame-Trigger.

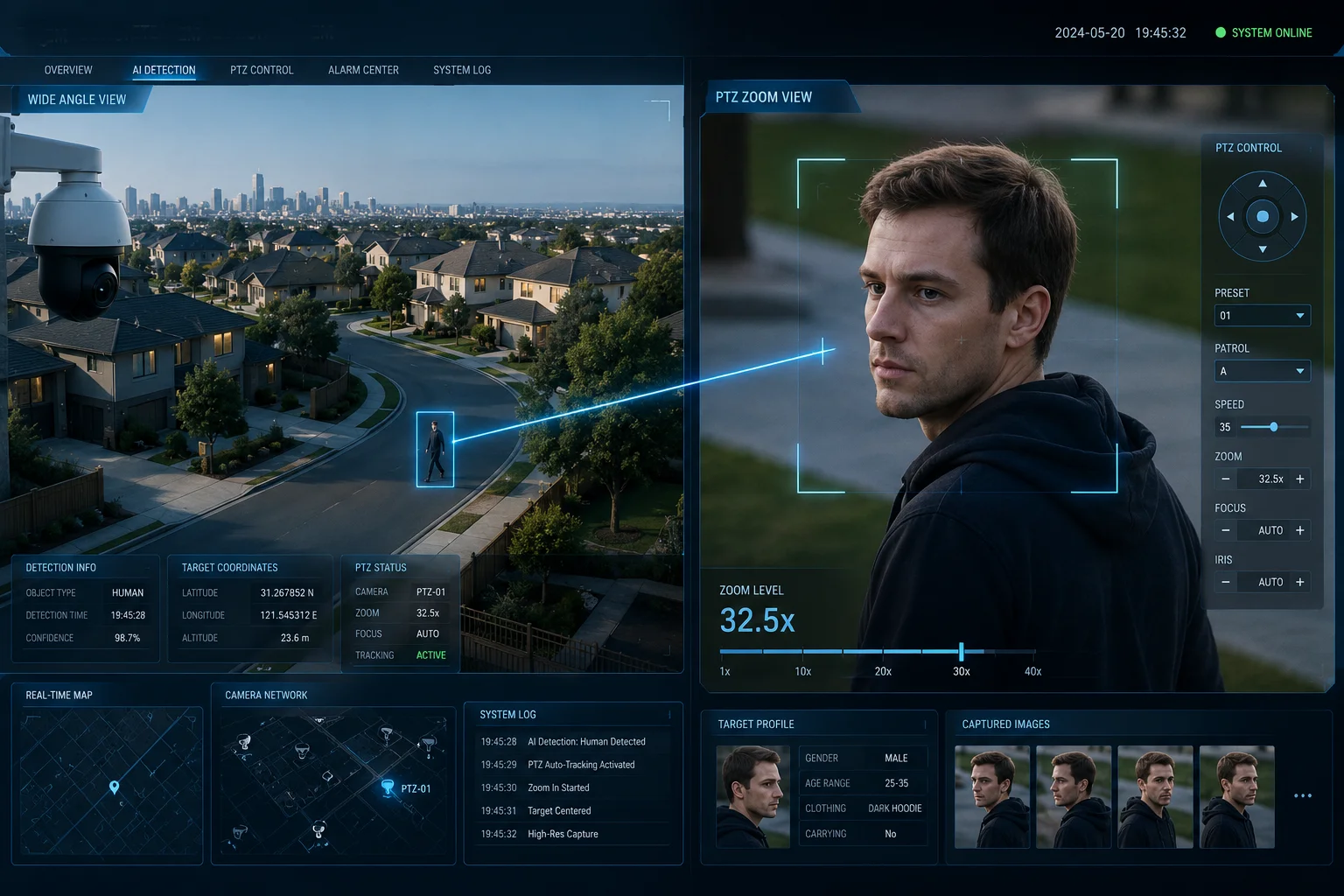

4MP Panoramablick-Objektiv KI-Erkennungsreichweite für PTZ-Trigger

Wie die gestaffelte Erkennung funktioniert

Lassen Sie mich klarstellen: Kein 4MP Weitwinkelobjektiv kann ein menschliches Gesicht in 500 Metern Entfernung erkennen. So funktionieren Dual-Lens-Systeme nicht. Der eigentliche Prozess hat mehrere Schritte.

Das Panoramablick-Objektiv (normalerweise 2,8 mm oder 4 mm Brennweite) deckt ein Sichtfeld zwischen 90° und 110° ab. Bei diesem Winkel nimmt die Pixeldichte mit zunehmender Entfernung schnell ab. Hier ist, wie sich das in der Praxis auswirkt:

Entfernung von der Kamera	Pixel pro Meter (4MP, 4mm Objektiv)	KI-Fähigkeit
30 Meter	~52 PPM	Ganzkörpererkennung, Gesichts-Umriss
80 Meter	~20 PPM	Erkennung von Personenformen, Fahrzeugtypen
150 Meter	~10 PPM	Nur Bewegungsobjekterkennung
500 Meter	~3 PPM	Keine nützliche Erkennung

Wie erfasst die PTZ eine Zielperson in 500 Metern Entfernung? Die Antwort lautet: Koordinatenabbildung mit prädiktiver Verfolgung¹.

Die Rolle der Koordinatenabbildung

Das Panoramakameraobjektiv muss das Ziel in 500 Metern Entfernung nicht klar “sehen”. Stattdessen funktioniert das System wie folgt:

1. Das Panoramakameraobjektiv erkennt Bewegung oder eine Personenform in seinem effektiven KI-Bereich (30–120 m).
2. Die KI-Engine berechnet Richtung und Geschwindigkeit des Ziels.
3. Sie sendet PTZ-Koordinaten ($x, y$) an das Detailobjektiv.
4. Das PTZ-Objektiv schwenkt zu dieser Position und verwendet seinen eigenen 4MP-Sensor – jetzt durch 40-fachen optischen Zoom fokussiert –, um zu bestätigen und zu verfolgen.

Sobald die PTZ erfasst hat, verwendet sie ihre eigene Onboard-KI zur weiteren Verfolgung. Das Panoramakameraobjektiv kehrt zum Scannen zurück.

Warum 4MP das Minimum ist – nicht das Maximum

Ich habe 2MP-Panoramakameraobjektive für diese Aufgabe getestet. Das Ergebnis: Der KI-Erkennungsbereich sinkt auf etwa 50 Meter. Das gibt der PTZ weniger als 2 Sekunden Reaktionszeit für eine gehende Person. In den meisten Fällen verlässt das Ziel den Schwenkbereich der PTZ, bevor diese ihre Drehung beendet hat.

Mit 4MP erhalten Sie etwa 80–120 Meter zuverlässige Erkennung. Das gibt der PTZ 5–8 Sekunden Vorlaufzeit. Genug für eine vollständige Erfassung, selbst bei einer 360°-Drehung.

Reale Einschränkung

Auf 500 Meter ist das Panoramalinsenobjektiv praktisch blind. Die PTZ muss bereits in die richtige Richtung zeigen – entweder durch voreingestellte Überwachungsrouten oder manuelle Bedienung durch den Bediener. Die Aussage “4MP löst PTZ bei 500m aus”, die Sie in einigen Datenblättern sehen, bezieht sich auf den gesamten System-Workflow, nicht auf ein Wunder aus einem einzigen Bild.

Verursacht die Dual-4MP-Konfiguration einen signifikanten Hitzeanstieg im ISP während der 4G-Übertragung?

Hitze ist der stille Killer von Außenkameras. Ich habe ausgefallene Einheiten vom Feld geholt, bei denen sich der ISP-Chip buchstäblich von der Platine gelötet hat. Wenn Sie zwei 4MP-Streams über 4G senden, wird das Wärmemanagement zu einem echten Ingenieurproblem.

Ja, die Dual-4MP-Kodierung erzeugt messbare Wärme im ISP – typischerweise 8–12 °C über dem Betrieb mit einer einzelnen Linse. Eine gut konzipierte thermische Architektur hält die Sperrschichttemperaturen jedoch auch bei 50 °C Umgebungstemperatur innerhalb sicherer Grenzen (unter 105 °C). Das wirkliche Risiko geht von einem schlechten Gehäusedesign aus, nicht von der Pixelanzahl selbst.

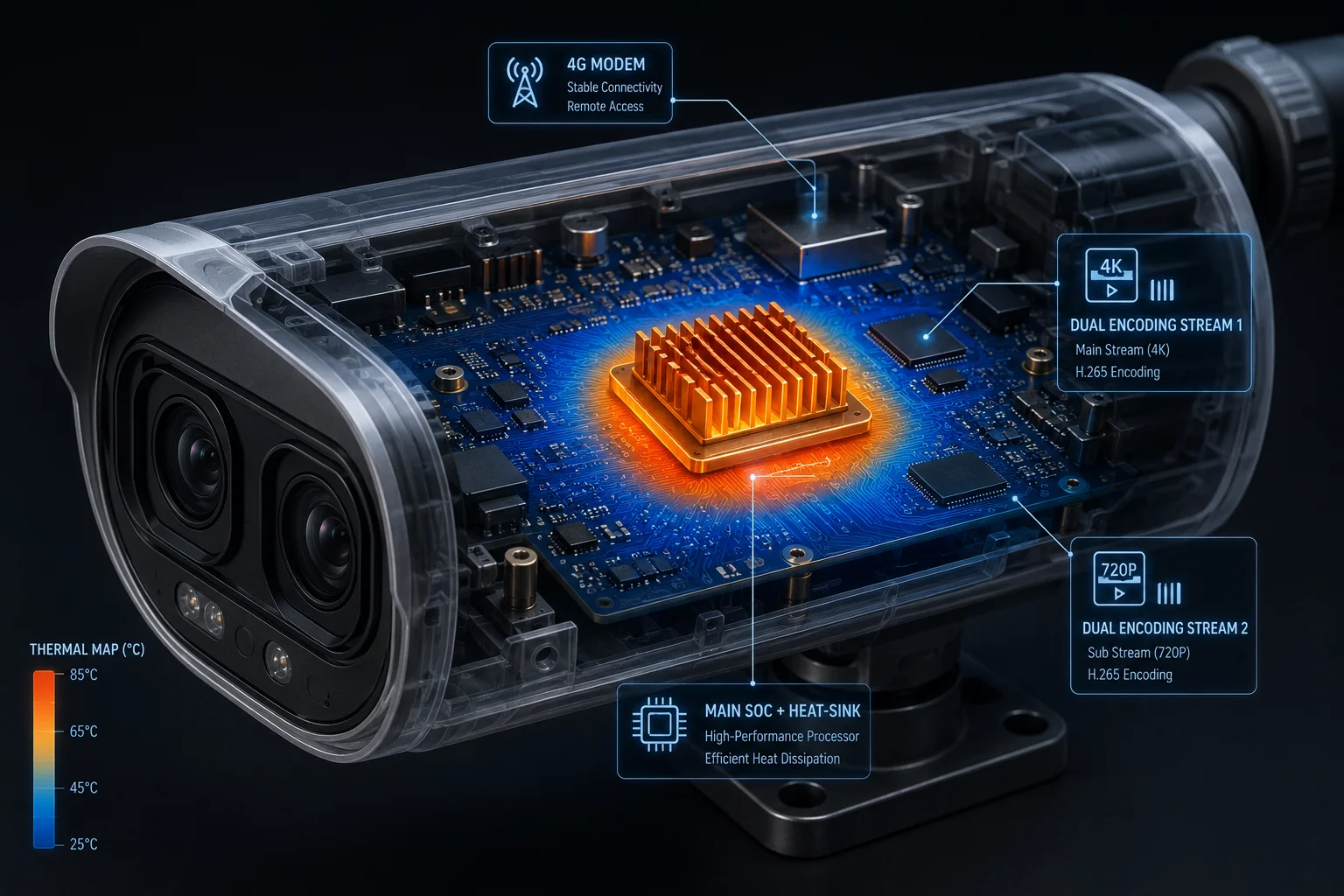

Dual-4MP-ISP-Wärmemanagement in 4G-PTZ-Kamera

Woher die Hitze kommt

Die ist der Chip, der das Rohbild vom Sensor verarbeitet.² im Inneren einer Dual-Lens-4G-Kamera erledigt drei anspruchsvolle Aufgaben gleichzeitig:

1. Dual-Channel-Kodierung: Zwei 4MP-Streams mit H.265-Kodierung⁷, typischerweise jeweils 25 Bilder pro Sekunde.
2. KI-Inferenz: Ausführen von Mensch/Fahrzeug-Erkennungsmodellen auf mindestens einem Stream.
3. 4G-Modem-Koordination: Verpacken von kodierten Daten für den LTE-Upload.

Jede dieser Aufgaben verbraucht Strom. Zusammen treiben sie den Stromverbrauch des SoC auf 3,5–5 W – was nicht viel klingt, bis man erkennt, dass alles auf einem Chip konzentriert ist, der so groß wie Ihr Fingernagel ist.

Aufschlüsselung des thermischen Budgets

Komponente	Leistungsaufnahme	Wärmebeitrag
ISP Dual-Channel-Kodierung	1,8–2,2 W	45% der Gesamtwärme
KI-Co-Prozessor	0,8–1,2W	25% Gesamtwärme
4G-Modem (Cat-4)	0,6–1,0W	20% Gesamtwärme
Speicher + E/A	0,3–0,5W	10% Gesamtwärme

Warum das für 4G-Solaranlagen wichtig ist

Bei einer kabelgebundenen PoE-Kamera ist die Wärmeableitung einfacher – das Metallgehäuse dient als Kühlkörper und die Leistung ist unbegrenzt. Aber in einem solarbetriebenen 4G-System³, stehen Sie vor zwei zusätzlichen Einschränkungen:

• Abgedichtetes Gehäuse: IP66/IP67-Gehäuse stauen Wärme im Inneren. Es gibt keine Belüftung.
• Begrenztes Energiebudget: Das Solarpanel und der Akku müssen alles mit Strom versorgen. Höhere Wärme bedeutet höheren Stromverbrauch, was größere Panels und Akkus bedeutet – was höhere Kosten bedeutet.

Wie wir es lösen

In unserem Werk verfolgen wir einen dreischichtigen thermischen Ansatz:

1. Kupfer-Heatspreader direkt auf dem SoC-Die verbunden.
2. Thermische Pad-Schnittstelle verbindet den Spreader mit dem Aluminiumgehäuse.
3. Selektive Stream-Drosselung: Wenn die ISP-Temperatur 95 °C erreicht, reduziert das System die Auflösung des Sub-Streams (nicht des Main-Streams), um die Kodierlast um ca. 30 % zu verringern.

Dies hält die Kamera in Wüstenumgebungen (Saudi-Arabien, Arizona) am Laufen, wo die Umgebungstemperaturen regelmäßig 55 °C erreichen.

Die praktische Schlussfolgerung

Wenn Ihr Lieferant Ihnen keine thermischen Testdaten zeigen kann – Sperrschichttemperaturkurven über 72 Stunden bei 50 °C Umgebungstemperatur – gehen Sie weg. Eine Kamera, die im Labor bei 25 °C einwandfrei funktioniert, wird im Feld gedrosselt oder stürzt ab. Ich habe das Dutzende Male erlebt.

Kann ich die Auflösungsbalance (z. B. 8MP Panorama + 4MP PTZ) für eine Weitbereichsabdeckung anpassen?

Alle paar Monate fragt mich ein Kunde: “Warum nicht einfach einen 8-MP-Sensor auf der Panoramaseite für eine bessere KI-Reichweite einbauen?” Das ist eine berechtigte Frage. Die Antwort beinhaltet Kompromisse, die aus dem Datenblatt nicht ersichtlich sind.

Ja, asymmetrische Konfigurationen wie 8 MP + 4 MP sind technisch möglich und wir bieten sie als OEM-Optionen an. Dies führt jedoch zu Kompromissen bei der Kodierlatenz, dem Stromverbrauch und der Genauigkeit der Koordinatenabbildung, die gegen Ihr spezifisches Einsatzszenario abgewogen werden müssen.

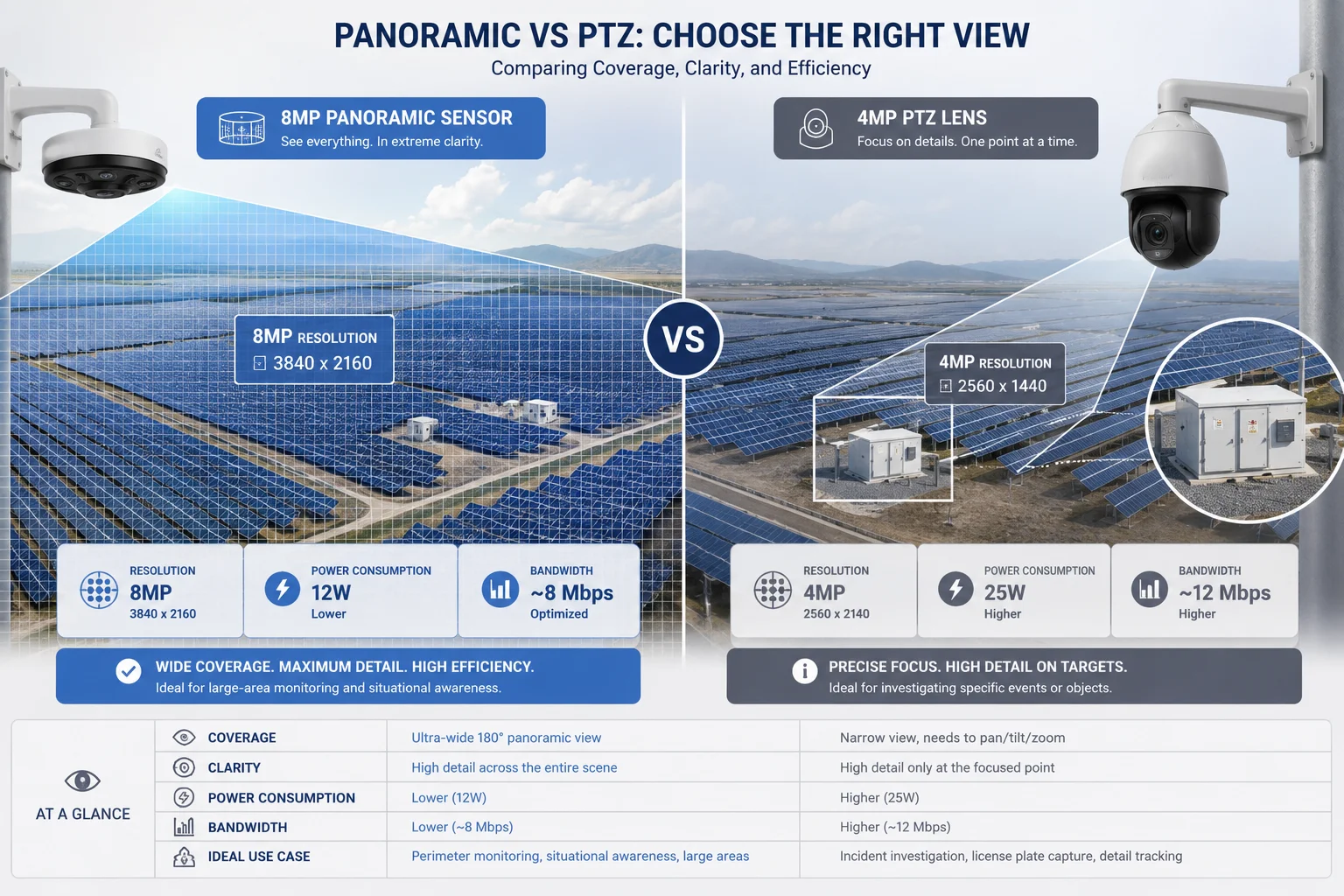

8-MP-Panorama plus 4-MP-PTZ-Benutzerdefinierte Auflösungskonfiguration

Was Sie mit 8 MP Panorama gewinnen

Ein 8-MP-Panoramasensor (3840 × 2160) verdoppelt ungefähr Ihre Pixeldichte in jeder Entfernung im Vergleich zu 4 MP. Das bedeutet:

• Die KI-Menschenerkennung reicht von ca. 100 m bis ca. 160 m.
• Die Fahrzeugklassifizierung reicht von ca. 150 m bis ca. 250 m.
• Die Panoramaaufnahme selbst wird für die forensische Untersuchung nach einem Ereignis nützlich, nicht nur für die Live-Auslösung.

Für weitläufige Standorte – Solarparks, Hafenperipherien, Autobahnkorridore – kann diese zusätzliche Reichweite den Bedarf an zusätzlichen Kameramasten eliminieren.

Was Sie verlieren

Hier wird es kompliziert:

SoC-Kodierdruck

Dual-Stream-Kodierung bei 8 MP + 4 MP = insgesamt 12 Megapixel. Die meisten Mittelklasse-Überwachungs-SoCs (wie der Hi3559A oder ähnliche) können dies bewältigen, aber mit Konsequenzen:

• Die Kodierlatenz erhöht sich um 40–80 ms pro Frame.
• Der PTZ-Stream kann bei Spitzenlast der KI von 25 fps auf 15 fps abfallen.
• Der 4G-Upload wird zum Flaschenhals – Sie benötigen Cat-6- oder Cat-12-Modems anstelle von Cat-4.

Strom und Wärme

Ein 8MP-Sensor verbraucht etwa 30% mehr Strom als ein 4MP-Sensor. In einem Solarsystem bedeutet dies:

• 20–30W zusätzliche Solarmodulkapazität erforderlich.
• Die Batteriereserve sinkt an bewölkten Tagen um ca. 2 Stunden.
• Die ISP-Temperatur steigt um zusätzliche 5–8°C.

Komplexität der Koordinatenabbildung

Wenn beide Objektive die gleiche Auflösung haben, ist die Pixel-zu-Winkel-Abbildung⁴ unkompliziert. Ein Pixel an Position (1920, 1080) in der Panoramansicht wird mit einfacher linearer Mathematik auf eine bestimmte PTZ-Voreinstellung abgebildet.

Bei asymmetrischen Auflösungen erfordert die Abbildung eine Interpolation. Dies führt zu einem kleinen, aber messbaren Fehler – typischerweise 0,3–0,5° Winkelversatz. Bei 200 Metern sind das ein Zielfehler von 1–2 Metern. Die PTZ kann das Ziel immer noch finden, aber es dauert zusätzliche 0,5–1 Sekunde Suchzeit.

Wann 8MP + 4MP Sinn macht

Szenario	Empfohlene Konfiguration	Grund
Städtische Kreuzung, kurze Reichweite	4MP + 4MP	Ausreichende KI-Reichweite, geringere Kosten
Autobahnkorridor, 200m+ Erkennung erforderlich	8MP + 4MP	Erweiterte KI-Reichweite rechtfertigt Kompromisse
Solarbetriebener Fernstandort	4MP + 4MP	Das Leistungsbudget unterstützt keine 8MP
Kabelgebundenes PoE mit NVR-Speicher	8MP + 4MP	Keine Strom- oder Bandbreitenbeschränkungen

Meine ehrliche Empfehlung

Für die meisten B2B-Integratoren, die 4G-Solarprojekte durchführen, bleiben Sie bei 4MP + 4MP. Die technischen Probleme von 8MP Panoramakameras – Hitze, Strom, Bandbreite – überwiegen normalerweise den Vorteil der Reichweite. Wenn Sie wirklich eine größere KI-Reichweite benötigen, sollten Sie stattdessen die Brennweite des Panoramalins (von 4 mm auf 6 mm) erhöhen. Dies verengt das Sichtfeld, erhöht aber die Pixeldichte in der Ferne – ohne das Leistungsbudget zu beeinträchtigen.

Wie wirkt sich die Sub-Stream-Auflösung beider Objektive auf das Fernvorschau-Erlebnis auf Mobilgeräten aus?

Dies ist die Frage, die erfahrene Integratoren von Anfängern trennt. Jeder konzentriert sich auf die Auflösung des Hauptstreams. Aber Ihr Endkunde – der Sicherheitsbeamte, der auf einem Handy zuschaut – sieht nie den Hauptstream. Er sieht den Substream. Und wenn dieser Substream schlecht konfiguriert ist, sieht Ihre 2.000-Dollar-Kamera auf seinem Bildschirm wie eine 50-Dollar-Webcam aus.

Die Substream-Auflösung⁵ (typischerweise D1 oder 720P) steuert direkt die Qualität der mobilen Vorschau und den Datenverbrauch. In einem Dual-Lens-System konkurrieren beide Substreams um die gleiche 4G-Uplink-Bandbreite. Eine schlechte Substream-Konfiguration führt zu ruckelnden Videos, hoher Latenz oder übermäßigen Datenkosten – all dies führt zu Kundenbeschwerden.

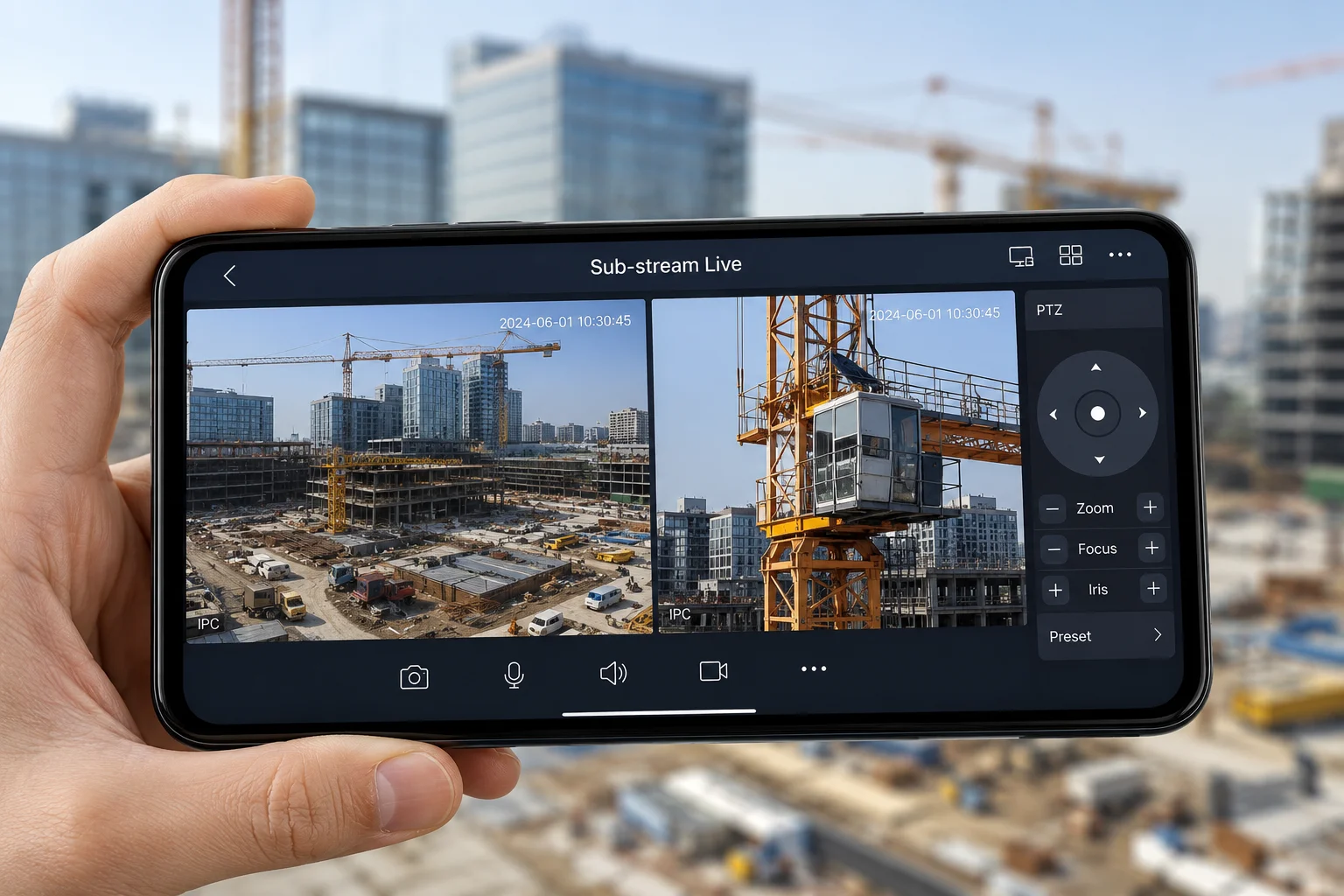

Substream-Auflösung mobile Vorschau Dual-Lens-Kamera

Verständnis der Stream-Hierarchie

Jede Dual-Lens-Kamera gibt gleichzeitig mehrere Streams aus:

• Hauptstream (pro Linse): Volle 4MP, 25fps, H.265. Wird für NVR-Aufzeichnungen und forensische Überprüfungen verwendet.
• Substream (pro Linse): Reduzierte Auflösung, 15fps, H.264 oder H.265. Wird für die Live-Vorschau auf Handys und Tablets verwendet.
• Dritter Stream (optional): Ultra-niedrige Auflösung für Thumbnail-Vorschauen oder reine KI-Verarbeitung.

Wenn ein Sicherheitsbeamter die App auf seinem Handy öffnet, ruft die Plattform den Substream ab – nicht den Hauptstream. Dies ist beabsichtigt. Ein voller 4MP-Stream mit 25fps benötigt 4–6 Mbps Bandbreite. Über 4G würde dies den Datenplan in Stunden aufbrauchen und zu ständigen Pufferungen führen.

Die Bandbreitenberechnung

Eine typische 4G-LTE-Verbindung im Feld liefert eine Upload-Geschwindigkeit von 5–15 Mbps. Aber das ist der theoretische Spitzenwert. Der reale, nachhaltige Durchsatz liegt normalerweise bei 2–5 Mbps. Teilen Sie dies nun auf zwei Linsen auf:

• Panorama-Teilstrom: 720P @ 15fps = 0,5–0,8 Mbps
• PTZ-Teilstrom: 720P @ 15fps = 0,5–0,8 Mbps
• Gesamtlast des Teilstroms: 1,0–1,6 Mbps

Das lässt Spielraum für Paketverlust, Neuübertragung und Signalfluktuationen. Wenn Sie beide Teilstrom auf 1080P hochfahren, steigt die Gesamtsumme auf 2,5–3,5 Mbps – gefährlich nahe am realen 4G-Limit.

Was passiert, wenn die Bandbreite knapp ist

Wenn die 4G-Verbindung nicht mithalten kann, trifft die Streaming-Engine der Kamera Entscheidungen. Diese Entscheidungen variieren je nach Firmware, aber die üblichen Verhaltensweisen sind:

1. Bildratenverlust: Der Stream bleibt bei 720P, fällt aber von 15fps auf 5–8fps. Das Video sieht “ruckelig” aus.”
2. Auflösungsherabstufung: Der Stream fällt auf D1 (704×576) ab, um die Bildrate beizubehalten. Das Video sieht verschwommen aus.
3. Latenzerhöhung: Bilder stauen sich im Puffer. Die Live-Ansicht liegt 3–8 Sekunden hinter der Echtzeit zurück.

Nichts davon ist für einen professionellen Einsatz akzeptabel. Ihr Kunde hat für “Echtzeitüberwachung” bezahlt und bekommt eine Diashow.

So konfigurieren Sie Teilstrom richtig

Der Schlüssel liegt darin, die Einstellungen des Teilstroms an die tatsächlichen 4G-Bedingungen vor Ort anzupassen. Hier ist, was ich unseren OEM-Partnern empfehle:

• Standardkonfiguration: Beide Objektive bei 720P, 15fps, H.265, VBR (Variable Bit Rate)⁸ mit einer Begrenzung von 1,0 Mbps pro Stream.
• Standorte mit schwachem Signal (< 3 Mbps Upload): Reduziere den Panorama-Substream auf D1. Behalte den PTZ-Substream bei 720P. Begründung: Die PTZ-Ansicht ist das, was der Bediener aktiv beobachtet; die Panoramaansicht dient nur dem Kontext.
• Standorte mit starkem Signal (> 8 Mbps Upload): Pushe beide Substreams auf 1080P @ 15fps für ein erstklassiges Vorschauerlebnis.

Die versteckten Kosten der Ignoranz

Ich hatte einen Kunden in Kanada, der 40 dual-lens Solarkameras entlang eines Pipeline-Korridors einsetzte. Sie ließen die Substreams auf Werkseinstellung (1080P dual). Innerhalb des ersten Monats betrug ihre 4G-Datenrechnung 12.000 $. Nachdem wir auf 720P mit adaptiver Bitrate⁶, umkonfiguriert hatten, sank die Rechnung auf 3.800 $ – ohne sichtbaren Qualitätsverlust auf den Handys der Bediener.

Die Konfiguration von Substreams ist nicht glamourös. Sie erscheint in keiner Marketingbroschüre. Aber sie ist der Unterschied zwischen einem Projekt, das reibungslos läuft, und einem, das jeden Monat Geld verbrennt.

Schlussfolgerung

Die Pixelverteilung 4MP + 4MP ist funktional ausgewogen, nicht nach Anzahl. Jede Linse erfüllt eine bestimmte Aufgabe – weite Erkennung und tiefe Details – und die eigentliche technische Herausforderung liegt im Wärmemanagement, der Bandbreitenzuweisung und der Optimierung von Substreams, nicht in der reinen Megapixel-Anzahl.

---

1. Entdecken Sie, wie Panorama- und PTZ-Objektive über geometrische Abbildung für nahtlose Zielübergaben kooperieren. ︎↩︎ 2. Der ISP kümmert sich um Dual-Channel-Encoding, KI-Inferenz und Modemkoordination und ist damit die thermische Zentrale der Kamera. ︎↩︎ 3. Solarbetriebene Überwachungssysteme erfordern eine sorgfältige Abstimmung von Solarpanel-Kapazität, Batteriespeicher und Stromverbrauch der Kamera. ︎↩︎ 4. Die Abbildung von Pixelkoordinaten aus einer Panoramaansicht auf PTZ-Presets erfordert eine präzise geometrische Kalibrierung. ︎↩︎ 5. Substreams sind Video-Feeds mit niedriger Auflösung, optimiert für die mobile Vorschau; ihre Konfiguration wirkt sich direkt auf den Datenverbrauch und die Benutzererfahrung aus. ︎↩︎ 6. Adaptive Bitrate-Streaming passt die Videoqualität automatisch an die verfügbare Netzwerkbandbreite an und verhindert Pufferung und Datenüberlastung. ︎↩︎ 7. H.265 (HEVC) halbiert die Bitrate im Vergleich zu H.264 und ermöglicht Dual-4MP-Streams über begrenzte 4G-Bandbreite. ︎↩︎ 8. VBR passt die Bitrate dynamisch an die Komplexität der Szene an, spart Bandbreite bei statischen Szenen und weist mehr zu, wenn Bewegung auftritt. ︎↩︎
