Ich habe schon erlebt, dass PTZ-Kameras nach nur wenigen Monaten im Streifendienst ausfallen. Der Motor klemmt. Das Bild flackert. Der Kunde ruft wütend an. Diese teure Lkw-Rolle frisst Ihren Gewinn auf.
Die unendliche Lebensdauer der 360°-Schwenkbewegung wird durch beschleunigte Lebensdauertests an Schleifringen (gemessen in Millionen von Drehzyklen), kontinuierliche Dauerläufe der gesamten Einheit unter thermischer Belastung und Echtzeitüberwachung der Signalintegrität und mechanischen Präzision während des gesamten Prozesses verifiziert.

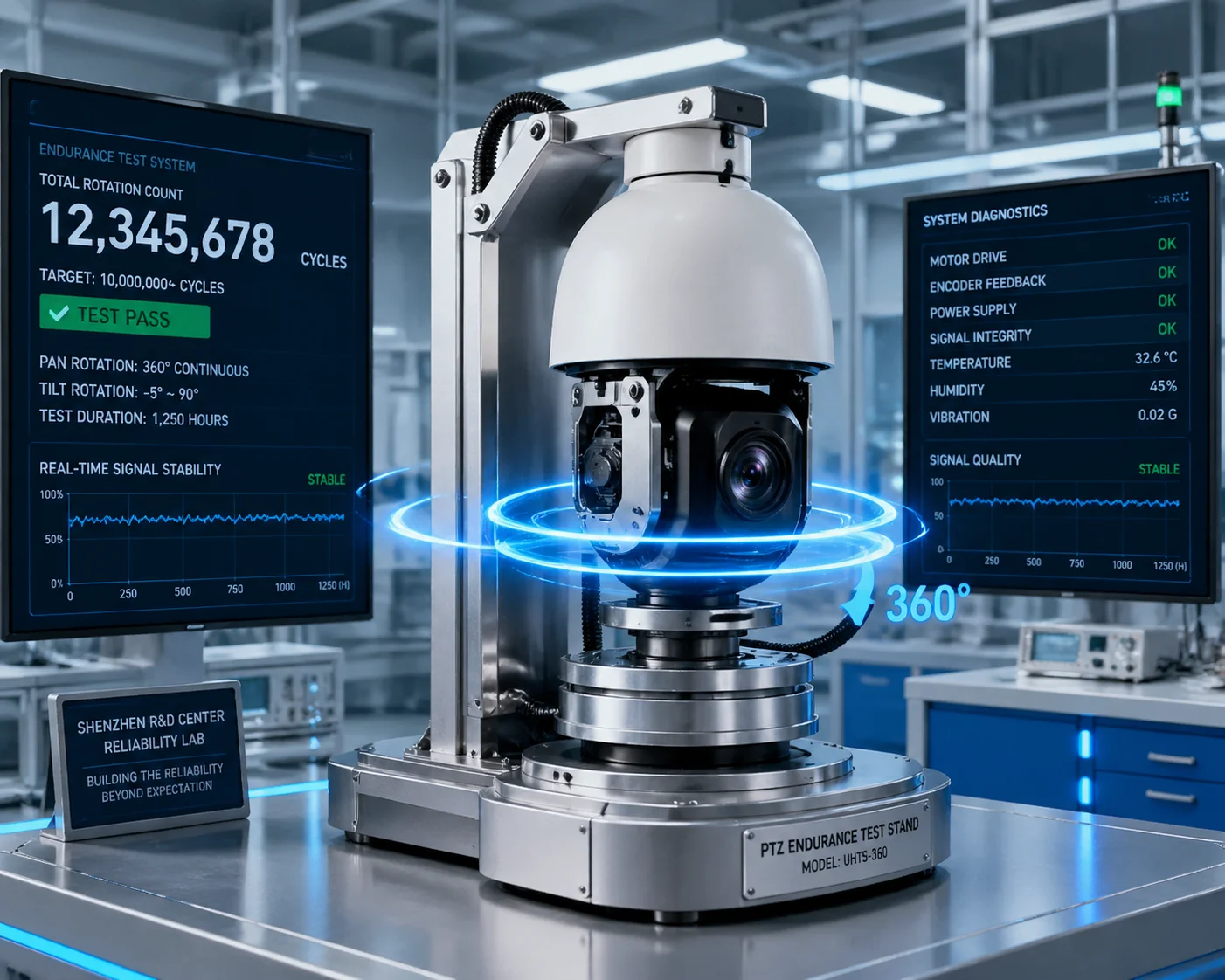

Prüfung der Lebensdauer einer PTZ-Kamera mit unendlicher 360-Schwenkbewegung
Im Folgenden erläutere ich genau, wie wir jede kritische Komponente in unserem Werk in Shenzhen testen, welche Zahlen Sie von jedem Lieferanten verlangen sollten und wie Sie Ihre eigene, verkürzte Überprüfung durchführen können, bevor Sie eine Großbestellung aufgeben. Lassen Sie uns die vier Fragen durchgehen, die ich am häufigsten von Integratoren wie Ihnen höre.
Wie viele Millionen Umdrehungen kann meine Kamera ausführen, bevor der Schleifring ausfällt?
Dies ist die erste Frage, die mir jeder ernsthafte Käufer stellt. Und das sollte sie auch sein. Denn der Schleifring ist das einzige Teil, das eine “unendliche Drehung” möglich macht - oder sie verhindert.
Die in unseren PTZ-Kameras verwendeten Schleifringe in Industriequalität sind für 5 bis 10 Millionen Umdrehungen ausgelegt. Wir überprüfen diese Zahl auf speziellen Lebenszyklustestständen, die den Schleifring bei voller Nenndrehzahl und -stromstärke drehen und dabei Kontaktwiderstand, Signalrauschen und Bitfehlerrate in Echtzeit überwachen.

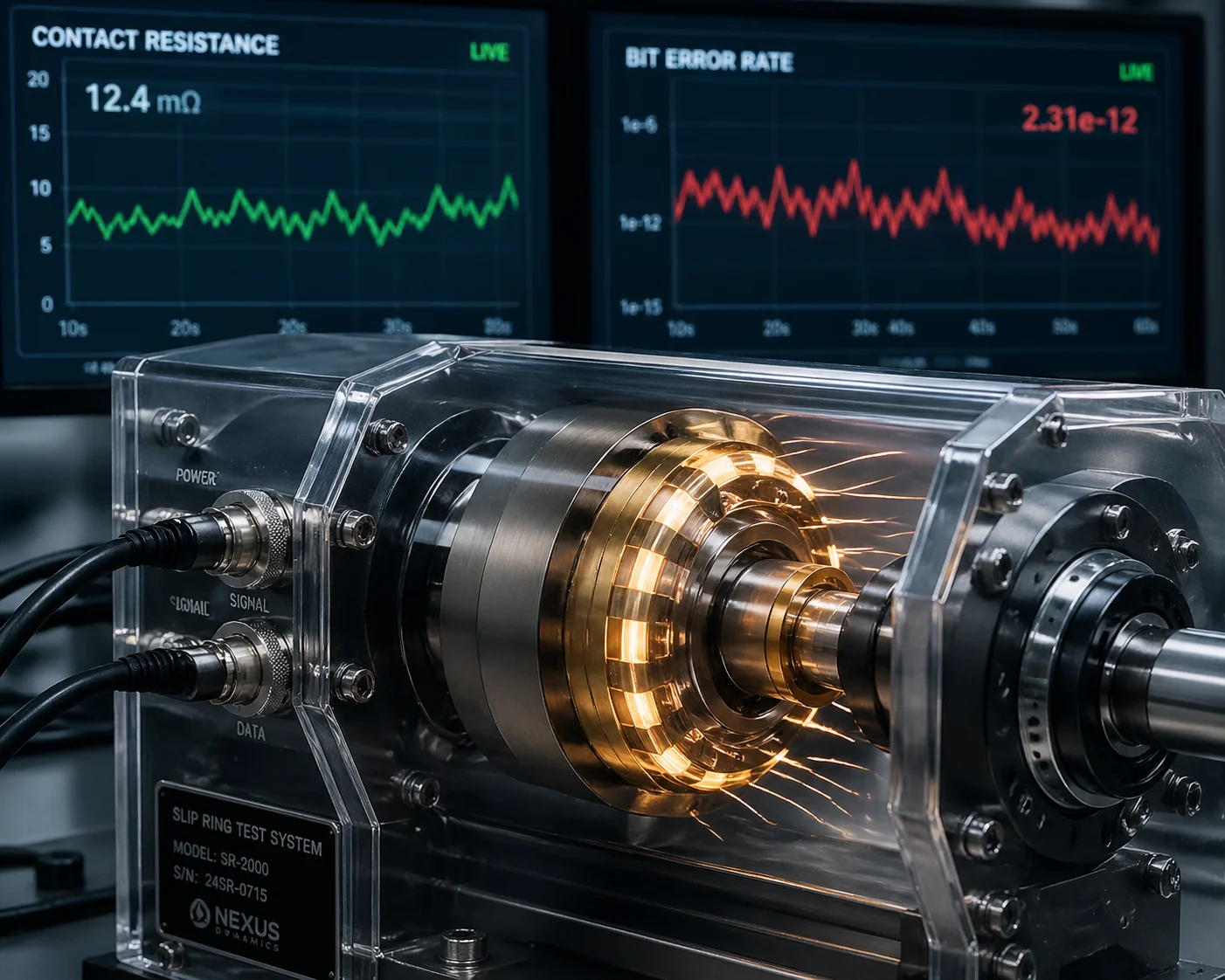

PTZ-Schleifring Lebensdauer Rotationsprüfstand
Was genau ist ein Schleifring und warum ist er wichtig?
A Schleifring 1 ist ein kleines elektromechanisches Gerät, das sich im Inneren der Schwenkachse jeder 360°-PTZ-Kamera befindet. Es überträgt Strom-, Video- und Datensignale von der stationären Basis zum kontinuierlich rotierenden Kopf. Ohne sie würde sich die interne Verkabelung verdrehen und nach ein paar vollen Umdrehungen brechen.
Der Schleifring hat Metallbürsten (oder Kontakte), die gegen rotierende Ringe drücken. Jede einzelne Drehung verursacht Reibung. Mit der Zeit verschleißt diese Reibung die Kontaktfläche. Winzige Metallpartikel sammeln sich an. Diese Partikel verursachen elektrisches Rauschen. Dieses Rauschen äußert sich in Form von Videoflimmern, horizontalen Linien im Bild oder sogar einem kompletten Neustart der Kamera. i-PRO hat genau diesen Fehlermodus in seinen technischen Bulletins dokumentiert: Verschmutzte oder abgenutzte Schleifringkontakte verursachen ein bildschirmfüllendes Rauschen und spontane Neustarts bei horizontaler Drehung.
Wie der Prüfstand funktioniert
Wir stellen keine Schleifringe selbst her. Wir beziehen sie von spezialisierten Schleifringfabriken. Diese Fabriken führen die primäre Lebenszyklusvalidierung durch. Das geschieht auf dem Prüfstand:
| Test Parameter | Was wird gemessen? | Kriterien für das Bestehen |
|---|---|---|
| Gesamtzahl der Umdrehungen | Kumulative volle 360°-Drehungen | ≥ 5.000.000 Umdrehungen |
| Durchgangswiderstand | Ohmscher Widerstand über jeden Kanal | Bleibt innerhalb von ±10% der ursprünglichen Spezifikation |
| Bitfehlerrate (Video) | BER bei HD-over-coax oder IP-Signal | < 1 × 10-⁹ BER |
| Spannungsabfall | Stabilität der DC-Leistungsabgabe | < 50 mV Abfall unter Nennlast |
| Grundrauschen | Elektrisches Rauschen in den Signalleitungen | Unterhalb von -60 dB |
Die Anlage dreht den Schleifring mit seiner maximalen Nenndrehzahl unter voller elektrischer Last - die Leistungskanäle übertragen den Nennstrom, die Signalkanäle die Live-Videodaten. Sensoren erfassen alle paar Sekunden den Kontaktwiderstand. Wenn der Widerstand den Schwellenwert übersteigt oder die Bitfehlerrate ansteigt, wird der Test gestoppt und das Schleifringlos fällt aus.
Was dies für Ihren Außeneinsatz bedeutet
Chinesische Schleifringlieferanten geben in der Regel eine Lebensdauer zwischen 20 und 200 Millionen Umdrehungen an. Diese Zahlen beziehen sich auf Reinraumbedingungen ohne Staub, Feuchtigkeitsschwankungen und Temperaturextreme. In der realen Welt ist die Lebensdauer kürzer. Aus diesem Grund wenden wir einen Sicherheitsfaktor an. Wir stufen unsere PTZ-Kameras mit 5 bis 10 Millionen Umdrehungen ein - eine konservative Zahl, die das Eindringen von Staub, Temperaturschwankungen und die Vibrationen von Außenmasten berücksichtigt.
Bei einer Kamera, die bei 6 U/min kontinuierlich 360° dreht, entsprechen 5 Millionen Umdrehungen etwa 19 Monaten ununterbrochenen Drehens. In der Praxis sind die meisten Patrouillenpläne keine 24/7-Dauerrotation. Bei einer typischen voreingestellten Tour dreht sich die Kamera vielleicht 30% jeder Stunde. Bei diesem Nutzungsmuster entsprechen 5 Millionen Umdrehungen etwa 5 Jahren zuverlässigen Feldeinsatzes.
Wenn Sie einen Lieferanten bewerten, fragen Sie nach dem Datenblatt für Schleifringe. Suchen Sie nach der Nenndrehzahl und den Testbedingungen. Wenn sie diese nicht zur Verfügung stellen können, ist das ein rotes Tuch.
Führen Sie kontinuierliche Rotationstests in Hochtemperaturkammern durch, um die Zuverlässigkeit zu gewährleisten?
Diese Frage wird mir häufig von Integratoren gestellt, die im Nahen Osten, im Südwesten der USA oder an anderen Standorten tätig sind, an denen die Temperaturen im Sommer über 50 °C steigen. Hitze tötet Schmiermittel. Hitze erweicht das Fett. Hitze beschleunigt den Verschleiß.
Ja. Wir führen kontinuierliche 360°-Drehungstests in Klimakammern durch, die für längere Zeit auf 60 °C eingestellt sind. Diese beschleunigte thermische Alterung bestätigt, dass der Motor, das Getriebeschmiermittel, der Schleifring und das Lagersystem das Äquivalent von 3 bis 5 Jahren rauen Außeneinsatzes ohne mechanische Beeinträchtigung oder Signalverlust überstehen.

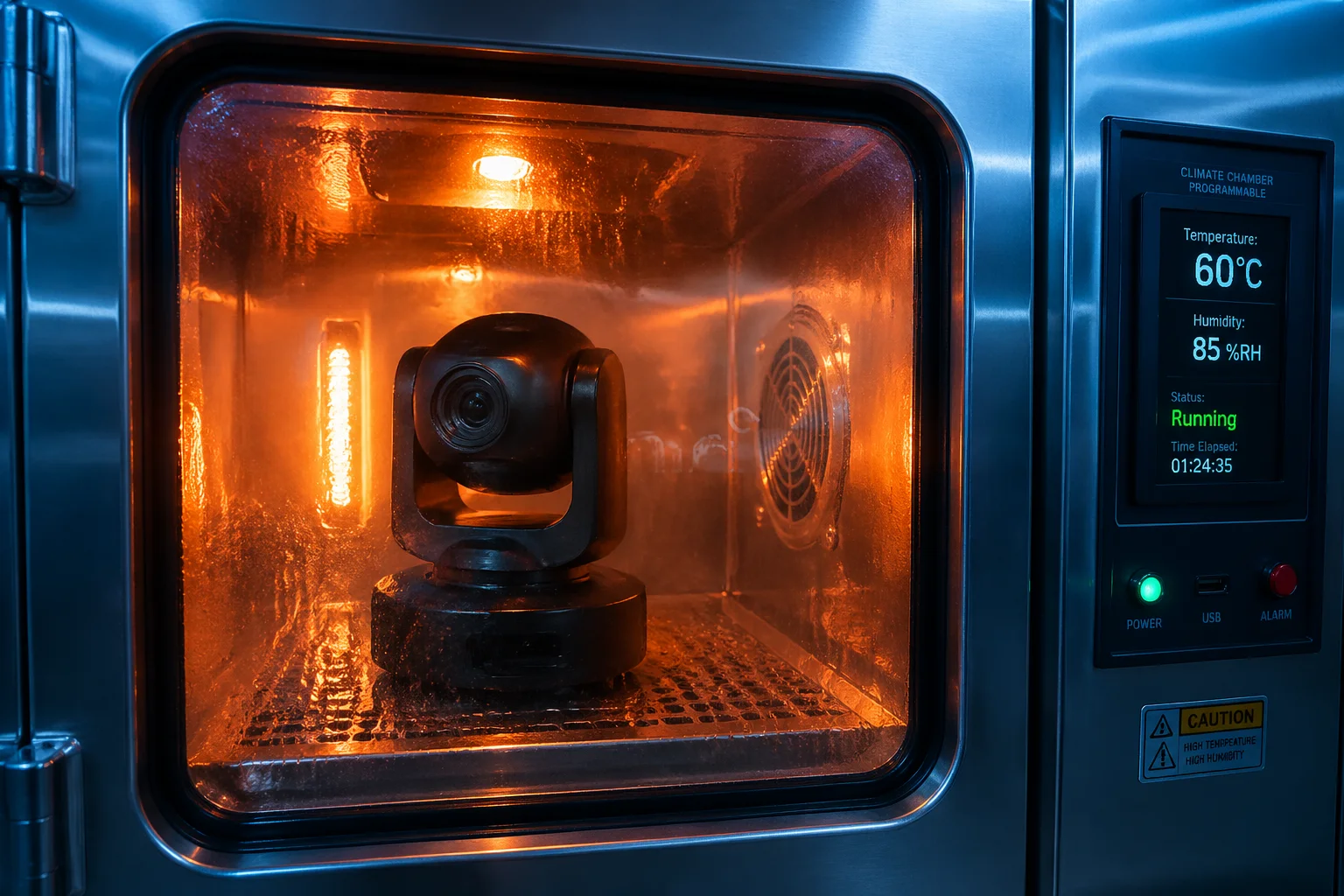

PTZ-Kamera Hochtemperaturkammer Rotation Zuverlässigkeitstest
Warum eine Prüfung bei Raumtemperatur nicht ausreicht
Eine PTZ-Kamera, die sich bei 25 °C im Labor einwandfrei dreht, kann in der Wüste innerhalb weniger Monate ausfallen. Der Grund dafür ist einfach: Das Schmierfett im Inneren des Lagers und des Getriebes ändert seine Viskosität mit der Temperatur. Bei 60 °C wird das billige Schmierfett dünnflüssig, wandert von den Kontaktflächen weg und lässt Metall auf Metall schleifen. Bei -30 °C wird das gleiche Fett dickflüssiger und der Motor bleibt stehen, weil er den Widerstand nicht überwinden kann.
Wir testen bei beiden Extremen. Aber der Hochtemperaturtest ist für die Lebensdauer der Rotation der härtere, weil die Hitze alle Verschleißmechanismen gleichzeitig beschleunigt - die Oxidation der Bürsten im Schleifring, die Zersetzung des Schmierfetts in den Lagern und die Entspannung des Riemens im Antriebsstrang.
Unser Kammerprüfungsprotokoll
Wir gehen dabei Schritt für Schritt vor:
- Auswahl der Proben. Wir ziehen 5 bis 10 Einheiten nach dem Zufallsprinzip aus der Produktionslinie. Keine Rosinenpickerei.
- Einrichtung der Kammer. Die Klimakammer ist auf 60°C und 85% relative Luftfeuchtigkeit eingestellt. Dies simuliert den ungünstigsten Fall eines Außengehäuses in direkter Sonne.
- Rotationsskript. Jede Kamera führt ein Patrouillenskript aus: kontinuierlicher 360°-Schwenk mit maximaler Geschwindigkeit (600°/s), abwechselnd mit Sprüngen von Voreinstellung zu Voreinstellung alle 30 Sekunden.
- Dauer. Der Test läuft mindestens 500 Stunden lang. Einige Chargen laufen 1.000 Stunden.
- Überwachung. Wir zeichnen die Videoausgabe in einer Schleife auf und markieren jedes Bild mit Rauschen, Flimmern oder Aussetzern. Wir protokollieren auch die Stromaufnahme des Motors - ein steigender Strom bedeutet zunehmende mechanische Reibung.
| Test Bedingung | Einstellung | Zweck |
|---|---|---|
| Temperatur | 60°C | Simulieren Sie die Spitzenwärme der Solaranlage |
| Luftfeuchtigkeit | 85% RH | Beschleunigung der Korrosion an Kontakten |
| Rotationsgeschwindigkeit | Max (600°/s) | Maximierung der mechanischen Belastung pro Stunde |
| Dauer | 500-1.000 Stunden | Entspricht 3-5 Jahren Feldeinsatz |
| Videoüberwachung | Kontinuierliche Aufzeichnung | Sofortige Erkennung von Signalverschlechterungen |
Wie Misserfolge im Plenarsaal aussehen
Wenn ein Gerät ausfällt, zeigt es in der Regel eines von drei Symptomen. Erstens: Der Motorstrom steigt sprunghaft an und die Schwenkbewegung wird ruckartig - das bedeutet, dass das Fett ausgetrocknet ist oder gewandert ist. Zweitens entstehen auf dem Videobild horizontale Linien oder statische Störungen - dies bedeutet, dass die Schleifringkontakte oxidieren oder sich Ablagerungen ansammeln. Drittens: Die Kamera startet mitten in der Drehung neu - das bedeutet, dass der Schleifring einen kurzzeitigen Unterbrechungsstromkreis im Stromkanal hat.
Wenn eines dieser Symptome während des 500-Stunden-Fensters auftritt, bedeutet dies, dass die Konstruktion oder die Komponentencharge nicht unserem Standard entspricht. Wir gehen der Ursache auf den Grund, ersetzen das fehlerhafte Bauteil (oft die Fettsorte oder den Schleifringlieferanten) und führen den Test erneut durch.
Für Ihre Projekte in heißen Klimazonen, David, ist dieser Test Ihre Versicherungspolice. Fragen Sie jeden Lieferanten: “Zeigen Sie mir Ihren Bericht über den Hochtemperatur-Dauerrotationstest.” Wenn sie zögern, gehen Sie weiter.
Wie hoch ist die MTBF (Mean Time Between Failures) für das horizontale Antriebssystem Ihrer PTZ?
MTBF klingt wie eine einfache Zahl. Aber ich habe gelernt, dass viele Käufer missverstehen, wofür sie eigentlich steht - und einige Anbieter nutzen diese Verwirrung aus.
Die MTBF 2 für unser horizontales PTZ-Antriebssystem beträgt mehr als 30.000 Stunden unter normalen Patrouillenbedingungen. Wir leiten diese Zahl aus beschleunigten Lebensdauertests in Kombination mit einer Analyse der Rücklaufquote im Feld ab, wobei wir uns speziell auf den Schrittmotor, den Synchronriemen und den Schleifring als die drei Hauptausfallpunkte konzentrieren.

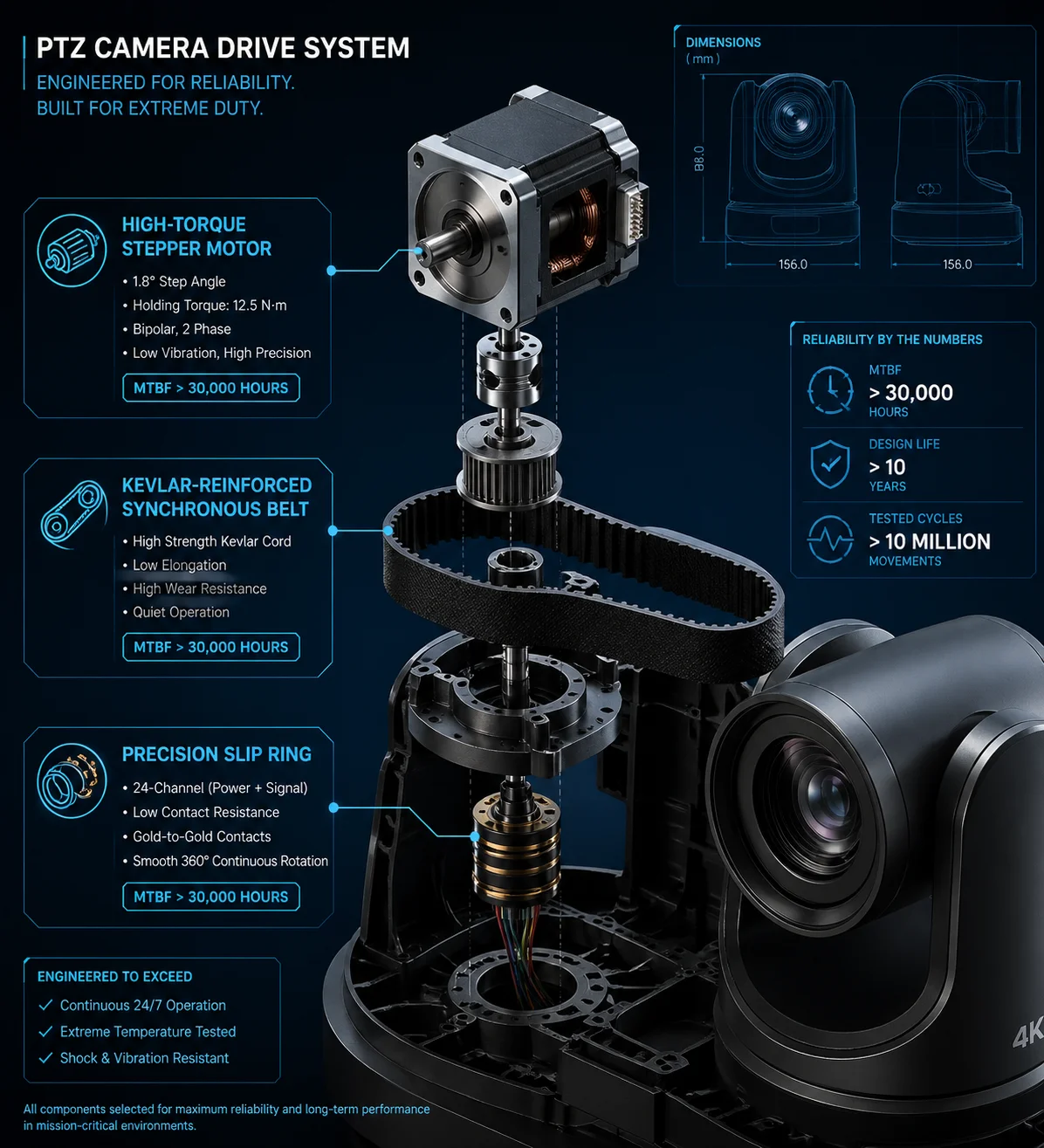

MTBF-Zuverlässigkeitsanalyse eines horizontalen PTZ-Antriebssystems
Wie wir die MTBF berechnen
MTBF ist keine Garantie dafür, dass Ihre Kamera 30.000 Stunden hält. Es handelt sich um einen statistischen Durchschnittswert. Wenn Sie 100 Kameras einsetzen, gibt MTBF an, wie lange es im Durchschnitt dauert, bis bei einer von ihnen ein horizontaler Laufwerksausfall auftritt. Diese Zahl wird folgendermaßen berechnet:
Testdaten zur beschleunigten Lebensdauer
Wir nehmen die Ergebnisse unserer Kammertests und der kontinuierlichen Rotationstests. Wir zeichnen auf, wie viele Stunden jede Probe gelaufen ist, bevor sie Anzeichen einer Verschlechterung zeigte. Anschließend wenden wir einen Beschleunigungsfaktor an (basierend auf dem Arrhenius-Modell für thermische Alterung), um die 60°C-Teststunden in entsprechende 25°C-Feldstunden umzurechnen.
Analyse der Rücklaufquote im Feld
Wir verfolgen jeden Garantieanspruch unseres weltweiten Kundenstamms. Wir kategorisieren jede Reklamation nach Fehlermodus: Netzplatine, Objektiv, IR-LEDs, Schwenkmotor, Kippmotor, Schleifring und so weiter. Für die horizontalen Laufwerksausfälle gibt es eine eigene MTBF-Berechnung, die auf dem tatsächlichen Rücklaufvolumen geteilt durch die Gesamtzahl der Betriebsstunden basiert.
Die drei Komponenten, die die MTBF des Horizontalantriebs bestimmen
| Komponente | Typischer Fehlermodus | Unser Design Gegenmaßnahme |
|---|---|---|
| Schrittmotor | Lagerverschleiß → erhöhte Reibung → Strömungsabriss | Abgedichtete Lager mit Hochtemperaturfett, ausgelegt für 20.000+ Stunden |
| Kevlar-verstärkter Gürtel | Streckung → Drift der voreingestellten Position | Werkseitig vorgespannt, geprüft nach 100.000 Zyklen |
| Schleifring | Kontaktverschleiß → Signalrauschen → Neustart | Gold-auf-Gold-Kontakte, bewertet mit 5M+ Umdrehungen |
Voreingestellte Genauigkeit als Abnutzungsindikator
Eine der praktischsten Möglichkeiten, einen frühen Verschleiß des Antriebssystems zu erkennen, ist die Überprüfung der Voreinstellungsgenauigkeit. Nach unserem 100.000-Zyklen-Ermüdungstest (bei dem die Kamera bei voller Geschwindigkeit zwischen zwei um 180° voneinander entfernten Voreinstellungen springt) messen wir, ob die Kamera zur exakt gleichen Pixelposition zurückkehrt.
Unsere Pass/Fail-Schwelle liegt bei ±0,1°. Wenn die Kamera darüber hinaus driftet, bedeutet dies, dass sich entweder der Gurt gedehnt hat oder der Motorgeber einen Fehler angesammelt hat. Beides sind frühe Anzeichen dafür, dass sich das mechanische System dem Ende seiner Lebensdauer nähert.
Diesen Test können Sie selbst durchführen, David. Legen Sie zwei Voreinstellungen fest. Führen Sie eine Woche lang eine automatische Tour durch. Prüfen Sie dann, ob die Kamera immer noch genau an der gleichen Stelle landet. Wenn sie abweicht, haben Sie ein Problem - und Sie haben es gefunden, bevor Ihr Kunde es fand.
Warum MTBF allein nicht ausreicht
MTBF ist ein Durchschnittswert. Sie sagt nichts über die Kindersterblichkeit (frühe Ausfälle aufgrund von Herstellungsfehlern) oder Abnutzungsausfälle (Verschlechterung am Ende der Lebensdauer) aus. Deshalb kombinieren wir die MTBF mit unserem Burn-in-Alterungsprozess. Jede Kamera läuft vor der Auslieferung 48 Stunden lang auf dem Alterungsrack. Auf diese Weise werden Ausfälle durch Kindersterblichkeit abgefangen, bevor sie Ihr Lager erreichen.
Wird das Videosignal nach einem Jahr ständiger 360°-Rundgänge schlechter oder flackert es?
Das ist die Frage, die Integratoren nachts wach hält. Denn eine Kamera, die sich zwar noch dreht, aber nur noch minderwertige Videos liefert, ist schlimmer als eine Kamera, die komplett ausfällt. Zumindest löst eine tote Kamera einen Alarm aus. Ein gestörtes Bild ruiniert nur stillschweigend Ihre Beweise.
Das Videosignal kann sich nach einer längeren 360°-Patrouille verschlechtern, wenn sich die Schleifringkontakte abnutzen oder leitende Ablagerungen ansammeln. Wir verhindern dies durch vergoldete Schleifringkontakte, softwarebasierte Autokalibrierungsroutinen, die die Kontaktoberfläche alle 24 Stunden reinigen, und S-Kurven-Softstart-Algorithmen, die mechanische Stöße um etwa 30% reduzieren.
PTZ-Videosignalqualität nach Langzeittests für 360-Patrouillen
Die Ursache der Videoverschlechterung während der Drehung
Wenn Sie horizontale Linien, Rauschen oder kurze Blackouts nur bei Schwenkbewegungen sehen, ist die Ursache fast immer der Schleifring. Hier ist die Kette der Ereignisse:
Die Metallbürste reibt an dem rotierenden Ring. Mikroskopisch kleine Metallpartikel platzen ab. Diese Partikel sammeln sich in der Kontaktlücke an. Sie erzeugen intermittierende Kurzschlüsse zwischen benachbarten Signalkanälen. Das Ergebnis: Rauschen wird direkt in den Videosignalweg eingespeist.
Das Ingenieurteam von i-PRO hat eine ausführliche Dokumentation zu genau diesem Phänomen veröffentlicht. Sie empfehlen eine “Position Refresh”-Funktion - die Kamera dreht sich periodisch in einen bestimmten Winkel, der die Schleifringkontakte sauber wischt. Wir setzen einen ähnlichen Ansatz um.
Unsere dreistufige Schutzstrategie
Ebene 1: Hardware - Gold-auf-Gold-Kontakte
Wir empfehlen Schleifringe mit vergoldeten Bürsten und vergoldeten Ringen. Gold oxidiert nicht. Es erzeugt weit weniger leitfähige Ablagerungen als Silber- oder Kupferlegierungen. Der Nachteil sind die Kosten - Goldkontakte erhöhen die Stückliste um etwa $2-3. Aber für eine Kamera, die zu Industriepreisen verkauft wird, ist das eine geringfügige Investition im Falle eines Garantieanspruchs.
Ebene 2: Software - Automatische Kalibrierung und Positionsaktualisierung
Alle 24 Stunden löst unsere Firmware eine automatische Selbstprüfungsroutine aus. Die Kamera dreht sich in ihre Ausgangsposition, überprüft den Nullpunkt des Encoders und führt eine langsame vollständige Drehung durch. Diese langsame Drehung dient zwei Zwecken: Sie verteilt das Schmiermittel neu auf den Lageroberflächen und ermöglicht es den Schleifringbürsten, Ablagerungen von den Kontaktringen zu fegen.
Diese Autokalibrierung korrigiert auch die kumulative Positionsabweichung. Nach Tausenden von Hochgeschwindigkeitsumdrehungen können sich winzige Encoderfehler häufen. Die tägliche Rückstellung beseitigt diese kumulierten Fehler und hält die voreingestellte Genauigkeit innerhalb von ±0,1°.
Schicht 3: Software - S-Kurven-Beschleunigungskontrolle
Jedes Mal, wenn die Kamera eine Schwenkbewegung startet oder stoppt, erfährt der Motor einen mechanischen Stoß. Plötzliche Starts und Stopps sind die Hauptursache für Zahnradverschleiß und Riemenermüdung. Unsere Firmware verwendet S-Kurven-Beschleunigungsprofile anstelle von linearen Hochläufen. Der Motor beschleunigt allmählich, erreicht die Höchstgeschwindigkeit und wird dann allmählich abgebremst.
Dies ist nicht nur Theorie. In unseren internen Tests hat die S-Kurven-Steuerung die mechanische Lebensdauer des Antriebssystems im Vergleich zur linearen Beschleunigung um etwa 30% verlängert. Die Kamera fühlt sich geschmeidiger an, ist leiser und hält länger.
Was Sie testen sollten, bevor Sie einen Großauftrag erteilen
Hier ist mein praktischer Rat für alle Integratoren, die PTZ-Muster bewerten:
- Stellen Sie die Kamera auf kontinuierliche 360°-Patrouille bei mittlerer Geschwindigkeit ein.
- Zeichnen Sie die Videoausgabe in einem NVR auf.
- Lassen Sie ihn 2 Wochen lang durchgehend laufen.
- Überprüfen Sie das aufgezeichnete Filmmaterial. Scrollen Sie es mit 16-facher Geschwindigkeit durch. Suchen Sie nach Bildern mit horizontalen Linien, statischen Bursts, Farbverschiebungen oder kurzen Blackouts.
- Überprüfen Sie nach der 2-wöchigen Laufzeit die Genauigkeit der Voreinstellung. Kehrt die Kamera immer noch an die exakt gleiche Position zurück?
Wenn die Kamera diesen Test ohne Probleme besteht, können Sie sich darauf verlassen, dass sie langfristig zuverlässig rotiert. Wenn sie innerhalb von 2 Wochen Artefakte aufweist, sollten Sie sie nicht kaufen - denn diese Probleme werden mit der Zeit nur noch schlimmer werden.
Dies ist genau die Art von verkürzter Lebensdauerprüfung, die seriöse Anbieter von Kataloghändlern unterscheidet. Wir begrüßen ihn. In der Tat ermutigen wir jeden neuen Kunden, diesen Test an unseren Mustern durchzuführen, bevor er einen Produktionsauftrag erteilt.
Schlussfolgerung
Die unendliche Lebensdauer der 360°-Schwenkeinheit ergibt sich aus der Anzahl der Schleifringumdrehungen, der Ermüdungsfestigkeit des Antriebssystems und dem softwarebasierten Verschleißschutz - alles durch beschleunigte Lebensdauertests verifiziert, nicht durch Vermutungen.
1. Mechanischer und elektrischer Schleifringbetrieb für PTZ-Kameras. ︎ 2. Statistische Berechnung der MTBF aus Daten des beschleunigten Lebensdauertests. ︎ 3. Kontaktwiderstandsüberwachung zur Erkennung von Schleifringverschleiß. ︎ 4. Gold-auf-Gold-Kontakte sorgen für geringes Signalrauschen. ︎ 5. Arrhenius-Beschleunigungsfaktor für thermische Alterungstests. ︎ 6. S-Kurven-Beschleunigung des Motors für geringere mechanische Stöße. ︎ 7. i-PRO-Schleifringwartung und Positionsauffrischungsfunktion. ︎ 8. Burn-in-Tests zur Erkennung von Fehlern bei der Kindersterblichkeit. ︎ 9. Voreingestellter Genauigkeitsabbau als Riemenverschleißanzeige. ︎ 10. Vorspannung des Kevlar-Gurtes für Null-Dehnung im Laufe der Zeit. ︎
