Ich habe schon zu viele PTZ-Kameras gesehen, die im Einsatz die Verbindung verloren haben. Eine Antenne ist nicht genug, wenn Ihr Standort meilenweit vom nächsten Mobilfunkmast entfernt ist.
Ein Zwei-Antennen-Design verbessert die Signalabdeckung in abgelegenen Gebieten durch die Verwendung von Raumdiversität und MIMO-Technik 1. Zwei Antennen empfangen Signale von verschiedenen Pfaden, reduzieren Fading und erhöhen den Datendurchsatz. So bleibt Ihre PTZ-Kamera auch am Rande der Mobilfunk- oder Wi-Fi-Abdeckung verbunden und streamt.
PTZ-Kamerasignalabdeckung mit zwei Antennen in abgelegenen Gebieten
In diesem Artikel erkläre ich genau, wie Dualantennen in der Praxis funktionieren. Ich gehe auf externe Antennenoptionen, MIMO-Geschwindigkeitsgewinne, Störungsresistenz und den richtigen Antennenabstand ein. Wenn Sie 4G-Solar-PTZ-Kameras aus China für abgelegene Projekte beschaffen, sind diese Informationen wichtig, bevor Sie Ihre nächste Bestellung aufgeben.
Kann ich eine externe Yagi-Antenne mit hoher Verstärkung mit dem sekundären Antennenanschluss verwenden?
Diese Frage höre ich häufig von Systemintegratoren, die im ländlichen Amerika arbeiten. Ihre Standorte sind weit von Basisstationen entfernt, und die eingebauten Antennen reichen nicht aus.

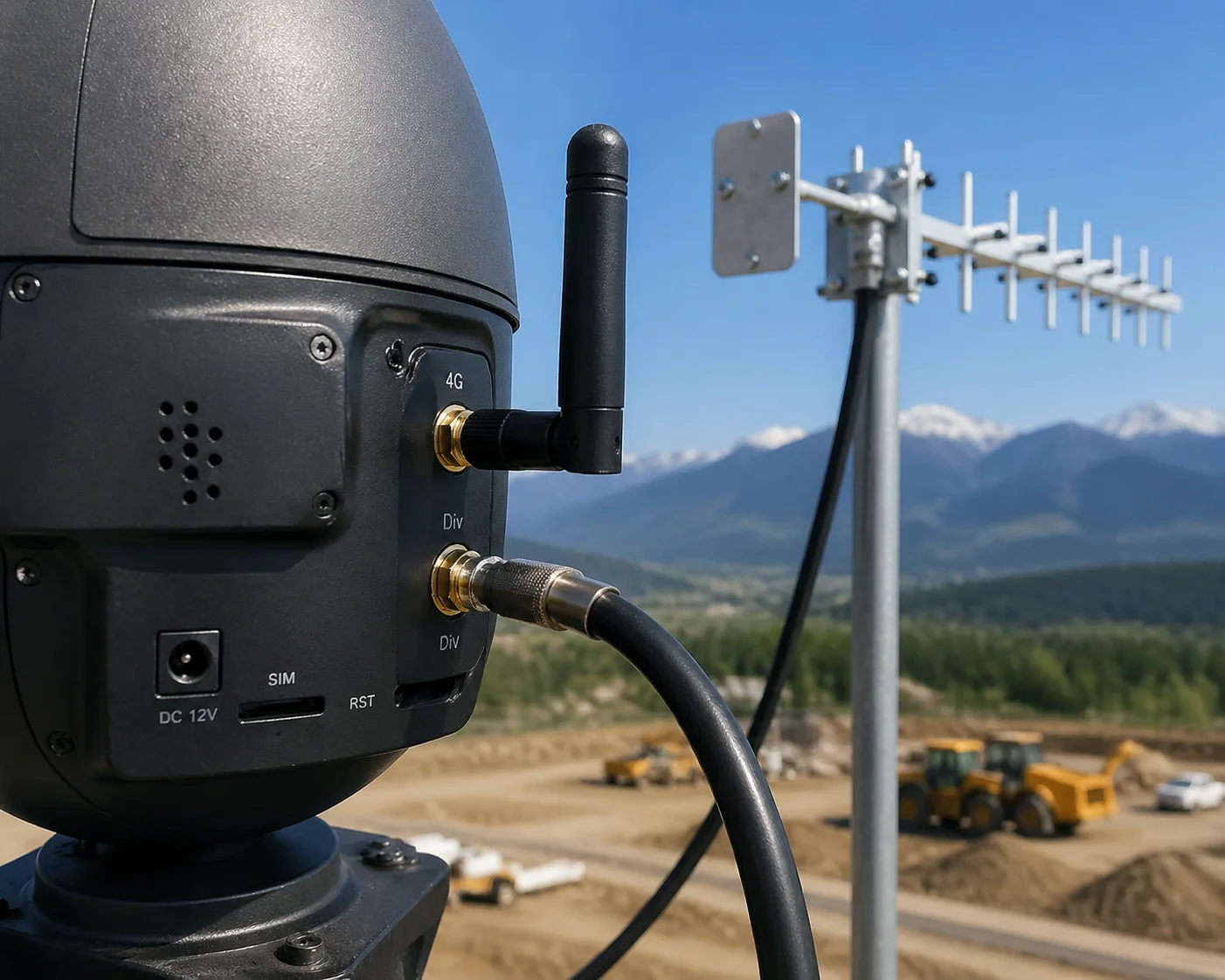

Ja, die meisten industrietauglichen 4G-PTZ-Kameras mit echtem Dual-Antennen-Design haben zwei RF-Anschlüsse - Main und Div - mit Standard-SMA- oder TS9-Steckern. Sie können eine externe Antenne mit hoher Verstärkung anschließen. Yagi-Antenne 2 an den sekundären Anschluss, um die Empfangsempfindlichkeit zu erhöhen und die nutzbare Reichweite um 15% bis 25% zu vergrößern.
Yagi-Antenne mit hoher Verstärkung Sekundäranschluss 4G PTZ-Kamera
Warum der sekundäre Anschluss wichtig ist
Viele Leute denken, dass der zweite Antennenanschluss nur ein Backup ist. Das ist er aber nicht. In einem echten Zwei-Antennen-System hat das 4G-Modul in der Kamera zwei separate HF-Ketten. Die eine ist mit dem Hauptseite Anschluss. Der andere Anschluss ist mit dem Div (Diversity-)Anschluss. Beide sind gleichzeitig aktiv.
Wenn ich eine Yagi-Antenne mit hoher Verstärkung an den sekundären Anschluss anschließe, gebe ich dem Diversity-Empfänger ein stärkeres Signal, mit dem er arbeiten kann. Das System kombiniert dann beide Signale. Dies wird als Maximum Ratio Combining (MRC). Das Ergebnis ist ein höheres effektives Signal-Rausch-Verhältnis (SNR).
Welche Art von Yagi-Antenne sollte ich verwenden?
Für die in den USA gebräuchlichen 4G-LTE-Bänder (Band 12, Band 13, Band 71) empfehle ich eine Yagi-Richtantenne mit mindestens 10 dBi Gewinn. Richten Sie es auf den nächstgelegenen Mobilfunkmast. Mit dieser Einrichtung können Sie eine schlechte Verbindung in eine brauchbare verwandeln.
Hier ist ein schneller Vergleich:
| Antenne Typ | Typische Verstärkung | Breite des Strahls | Bester Anwendungsfall |
|---|---|---|---|
| Eingebautes Omni (Vorrat) | 3-5 dBi | 360° | Städtische, signalstarke Gebiete |
| Externe Omni (Upgrade) | 6-8 dBi | 360° | Vorstadt, mäßiges Signal |
| Externe Yagi (direktional) | 10-14 dBi | 30°-60° | Ländlich, schwaches Signal, große Reichweite |
Vorsicht vor gefälschten Dual-Antennen-Designs
Ich muss hier ehrlich sein. Einige billige Kameras auf dem Markt haben zwei Antennenstummel an der Außenseite, aber nur einer ist tatsächlich mit dem 4G-Modul verbunden. Der andere dient nur der Optik. Das ist ein üblicher Trick, um ein Produkt leistungsfähiger erscheinen zu lassen.
Wenn ich einen Anbieter bewerte, verlange ich immer den RF-Testbericht. Ich möchte sehen, dass sowohl Main- als auch Div-Ports unabhängig voneinander gemessen werden. Bei Loyalty-Secu sind beide Antennenanschlüsse mit hochverstärkten Kupferkernantennen verbunden. Wir testen die RF-Anpassung bei jedem Gerät. In Umgebungen, in denen die Signalstärke auf -110 dBm, halten unsere Kameras immer noch eine stabile Herzschlagverbindung aufrecht. Das ist der Unterschied zwischen einem echten Zwei-Antennen-System und einem kosmetischen System.
Wie steigert das MIMO-Design (Multiple-Input Multiple-Output) meine Upload-Geschwindigkeiten?
Ich hatte schon Kunden, die mich frustriert anriefen, weil ihre 4G-PTZ-Kamerastreams ständig puffern. Im Lager funktioniert die Kamera einwandfrei. Aber auf einer abgelegenen Baustelle ist das Video nicht zu sehen.
Bei MIMO werden zwei Antennen zum gleichzeitigen Senden und Empfangen mehrerer Datenströme verwendet. Bei einer 2×2-MIMO-Einrichtung kann das 4G-Modul zwei parallele Datenströme verarbeiten. Dadurch kann sich die Upload-Geschwindigkeit im Vergleich zu einem System mit einer Antenne fast verdoppeln, insbesondere bei mäßiger Signalqualität.

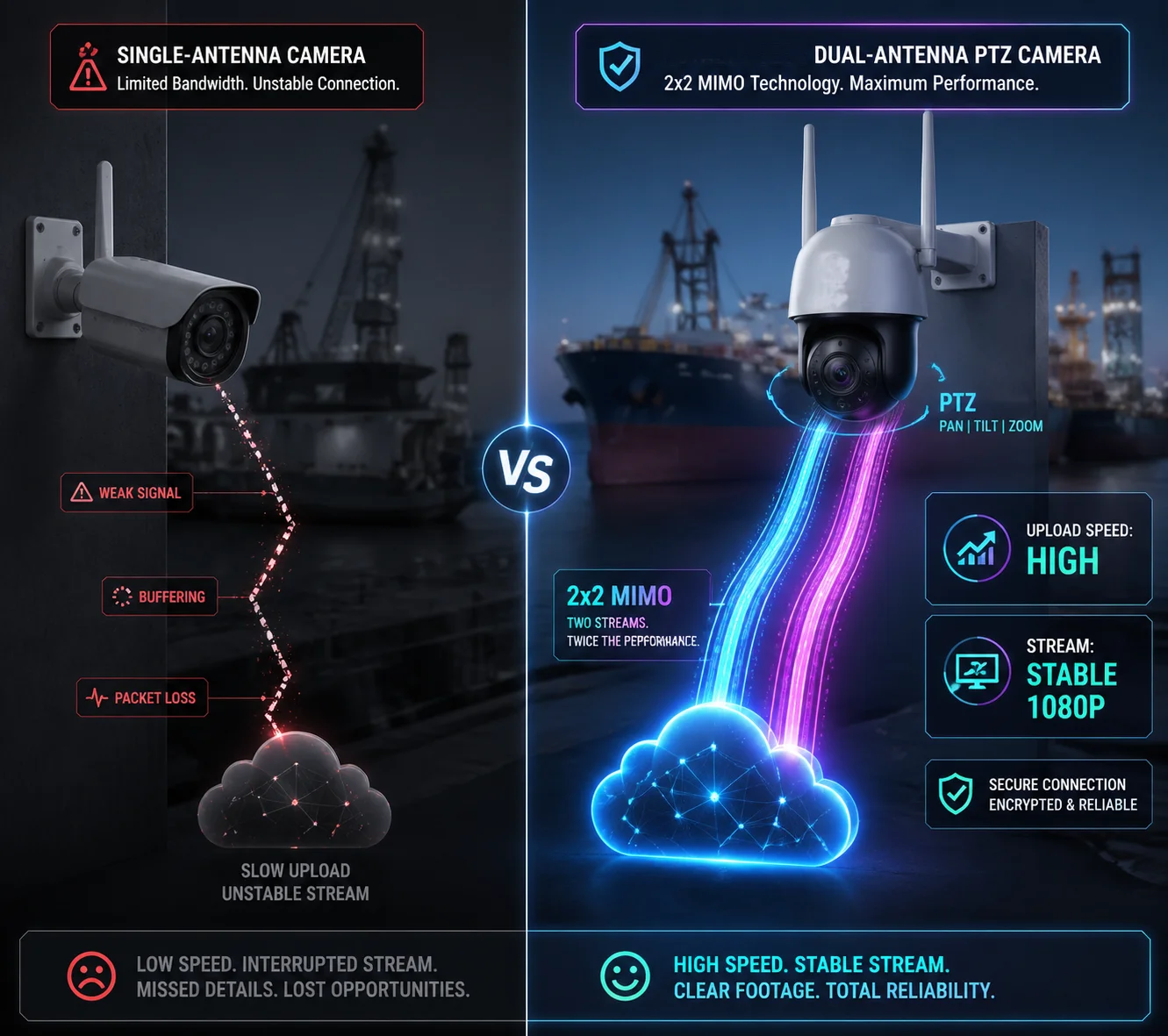

MIMO-Doppelantennen-Upload-Geschwindigkeit 4G PTZ-Kamera
Wie MIMO in der Praxis funktioniert
In LTE-Netzen kann die Basisstation Ihre Daten in zwei separate Streams aufteilen. Jeder Datenstrom durchläuft einen anderen räumlichen Pfad und kommt bei einer anderen Antenne auf Ihrer Kamera an. Das 4G-Modul fügt dann die Daten wieder zusammen. Dies wird als Räumliches Multiplexing. Es funktioniert am besten, wenn die Signalbedingungen gut sind - normalerweise, wenn SINR 3 über 10 dB liegt.
Was die meisten Menschen jedoch nicht wissen, ist Folgendes. In Gebieten mit schwachem Signal verwendet das Netz kein räumliches Multiplexing. Stattdessen schaltet es auf Sende-Diversity Modus. In diesem Modus sendet die Basisstation die gleichen Daten über mehrere Antennen. Ihre Kamera mit zwei Antennen empfängt beide Kopien und kombiniert sie. Dadurch wird die Geschwindigkeit zwar nicht verdoppelt, aber die Verbindung wird viel zuverlässiger. Dies kann den Unterschied zwischen einem stabilen 1080p-Stream und einer ständigen Pufferung ausmachen.
Echte Zahlen aus echten Einsätzen
Ich habe Feldtests gesehen, bei denen der Anschluss einer geeigneten 2×2 MIMO-Antenne an ein 4G-Endgerät das RSRP von -90 dBm bis -66 dBm, und der SINR sprang von fast 0 auf über 20. Die Verbindung wurde innerhalb von Sekunden von “kaum verbunden” zu “hoher Qualität”.
Für eine 4G-Solar-PTZ-Kamera mit H.265+-Kodierung benötige ich normalerweise etwa 1-3 Mbps Upload für einen stabilen 1080p-Stream. Hier sehen Sie, wie MIMO hilft:
| Signalzustand | Upload über eine einzelne Antenne | Doppelantenne (2×2 MIMO) Upload |
|---|---|---|
| Starkes Signal (RSRP > -80 dBm) | 8-15 Mbit/s | 15-30 Mbit/s |
| Mäßiges Signal (-80 bis -100 dBm) | 3-6 Mbit/s | 5-12 Mbit/s |
| Schwaches Signal (-100 bis -110 dBm) | 0,5-1,5 Mbit/s | 1,5-4 Mbit/s |
Warum dies für 4K-PTZ-Streaming wichtig ist
Bei schwachen Signalen erreicht eine einzelne Antenne kaum 1 Mbps. Das ist nicht genug für flüssige Videos, selbst mit H.265+ 4. Aber mit MIMO mit zwei Antennen kann ich 1,5 bis 4 Mbit/s erwarten. Dieser Bereich reicht aus, um einen gestochen scharfen 1080p-Stream oder sogar einen komprimierten 4K-Stream in bewegungsarmen Szenen wie der Perimeterüberwachung zu übertragen.
Das sage ich meinen Kunden immer: MIMO verwandelt “kein Signal” nicht in “volle Balken”. Aber in den Bereichen, in denen ein gewisses Signal vorhanden ist - den Randbereichen, den Zwischenbereichen - ist MIMO das, was Ihre Videoübertragung am Leben erhält. Und wenn Sie dies mit der H.265+-Kodierung kombinieren, die den Bandbreitenbedarf um 50% oder mehr senkt, haben Sie ein System, das in der realen Welt tatsächlich funktioniert.
Verringert der Aufbau mit zwei Antennen das “Signalschwinden” in Gebieten mit starken Interferenzen?
Ich habe Kameras in der Nähe von Ölraffinerien, Metalllagern und dichten Baumreihen aufgestellt. Kameras mit einer einzigen Antenne fallen an diesen Orten ständig aus. Das Signal kommt und geht wie ein flackerndes Licht.
Ja, Doppelantennen-Konfigurationen reduzieren das durch Mehrwege-Interferenzen verursachte Signalschwund erheblich. Durch den Einsatz von Raumdiversität und Kreuzpolarisation erfassen zwei Antennen unterschiedliche Versionen desselben Signals. Das System wählt die stärkere aus oder kombiniert beide, wodurch 3 dB bis 5 dB der verlorenen Signalstärke wiedergewonnen werden können.

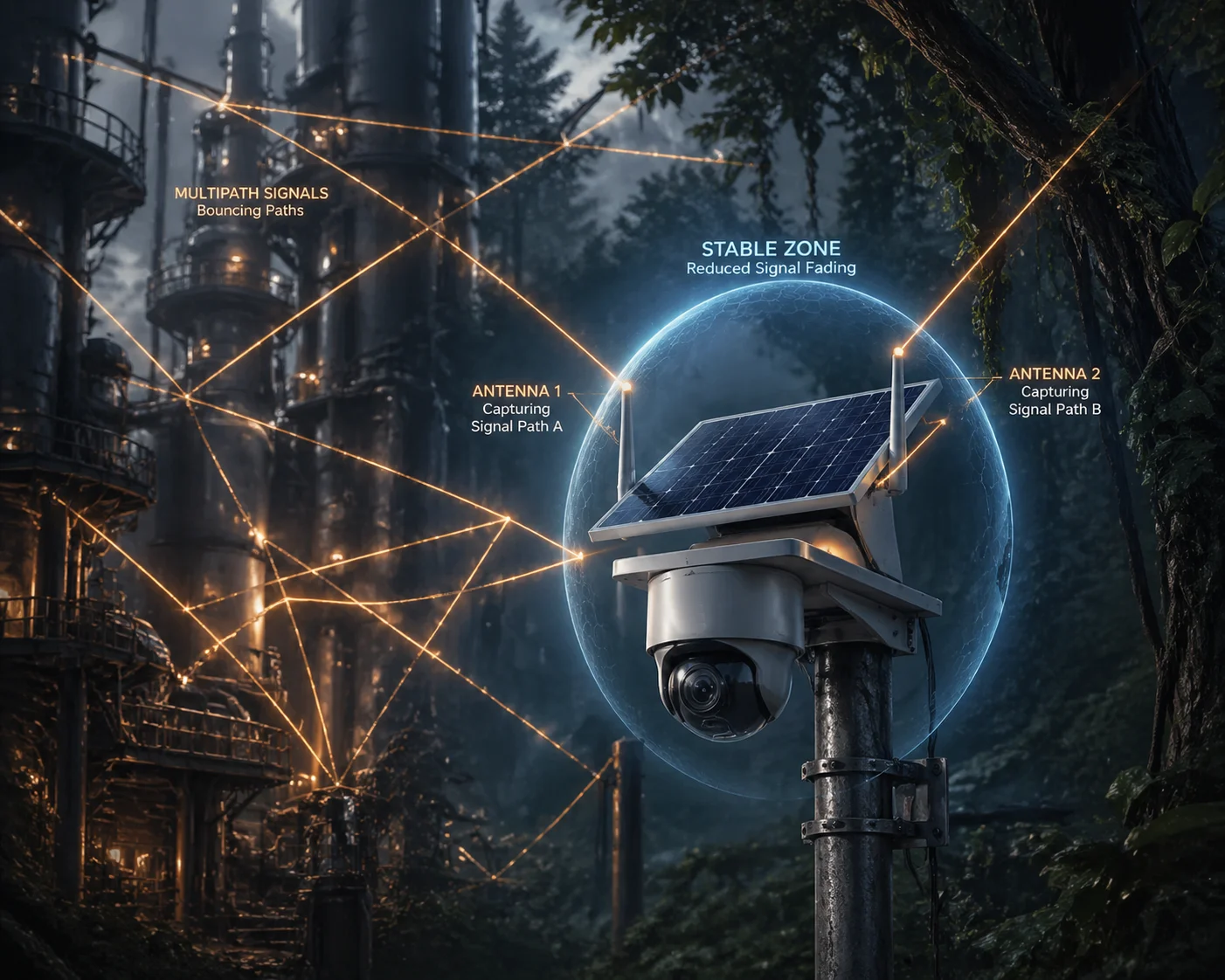

Doppelantenne reduziert Signalschwund und Mehrweginterferenzen
Wie kommt es überhaupt zum Signalschwund?
Funksignale breiten sich nicht in einer geraden Linie aus und bleiben stehen. Sie prallen an Gebäuden, dem Boden, Bäumen, Metallstrukturen und sogar am Wasser ab. Jeder Abprall erzeugt eine Kopie des Signals, die zu einem leicht anderen Zeitpunkt und in einem anderen Winkel an der Antenne ankommt. Diese Kopien können sich konstruktiv (Verstärkung des Signals) oder destruktiv (gegenseitige Aufhebung) addieren.
Wenn es zu destruktiven Interferenzen kommt, wird Ihr Signal plötzlich schwächer. Dies wird als Mehrwegschwund. Das kann in Millisekunden passieren. Es kann sein, dass Ihre Kamera in der einen Sekunde drei Balken anzeigt und in der nächsten null Balken. Dies ist die Hauptursache für die intermittierenden Verbindungsabbrüche, die so viele meiner Kunden frustrieren.
Wie Doppelantennen Fading bekämpfen
Die Physik ist einfach. Zwei Antennen, die an unterschiedlichen Positionen angebracht sind, weisen unterschiedliche Fading-Muster auf. Wenn eine Antenne auf eine Signalnullstelle (einen toten Punkt) trifft, befindet sich die andere Antenne mit ziemlicher Sicherheit nicht in der gleichen Nullstelle. Das System kann dann das bessere Signal auswählen oder beide kombinieren.
Es gibt drei Haupttechniken:
Auswahl Kombinieren
Das System überwacht ständig beide Antennen und wählt diejenige mit dem stärkeren Signal zu einem bestimmten Zeitpunkt aus. Dies ist der einfachste Ansatz und funktioniert gut für grundlegende Diversität.
Maximum Ratio Combining (MRC)
Das System wägt beide Signale anhand ihrer Qualität ab und addiert sie. Dadurch wird die bestmögliche Ausgabe erzielt. Die meisten modernen 4G-Module verwenden MRC.
Polarisationsübergreifende Diversität
Bei unseren PTZ-Kameras mit zwei Antennen konfiguriere ich eine Antenne für vertikale Polarisation und eine für horizontale Polarisation. Nach dem Abprallen von Oberflächen ändert sich die Polarisationsrichtung des Signals auf unvorhersehbare Weise. Wenn ich beide Polarisationsebenen abdecke, kann ich mehr von der gesamten Signalenergie erfassen.
Das Ergebnis in der Praxis
In Umgebungen mit starkem Mehrwegempfang - Straßenschluchten, Industriekomplexe, bewaldete Gebiete - bietet die Diversität mit zwei Antennen in der Regel einen gleichwertigen Gewinn von 3 dB bis 5 dB über eine einzige Antenne. Das mag wenig klingen. Aber in der HF-Technik verdoppelt jede 3 dB die effektive Empfangsleistung. Das bedeutet, dass eine PTZ-Kamera mit zwei Antennen installiert werden kann 15% bis 25% weiterführend von der Basisstation entfernt als eine Kamera mit einer einzigen Antenne, ohne dass die Verbindungsqualität beeinträchtigt wird.
Für meine Kunden, die auf texanischen Ranches oder in kanadischen Bergwerken arbeiten, ist diese zusätzliche Marge nicht nur ein nettes Feature. Es ist der Unterschied zwischen einer Kamera, die funktioniert, und einer Kamera, die “offline” blinkt.”
Wie groß ist der empfohlene Abstand zwischen den beiden Antennen, um einen maximalen Wirkungsgrad zu erzielen?
Ich hatte einmal einen Kunden, der beide Antennen direkt nebeneinander auf derselben Halterung montierte. Er rief mich am nächsten Tag verwirrt an. “Han, ich sehe keine Verbesserung gegenüber einer einzelnen Antenne.”

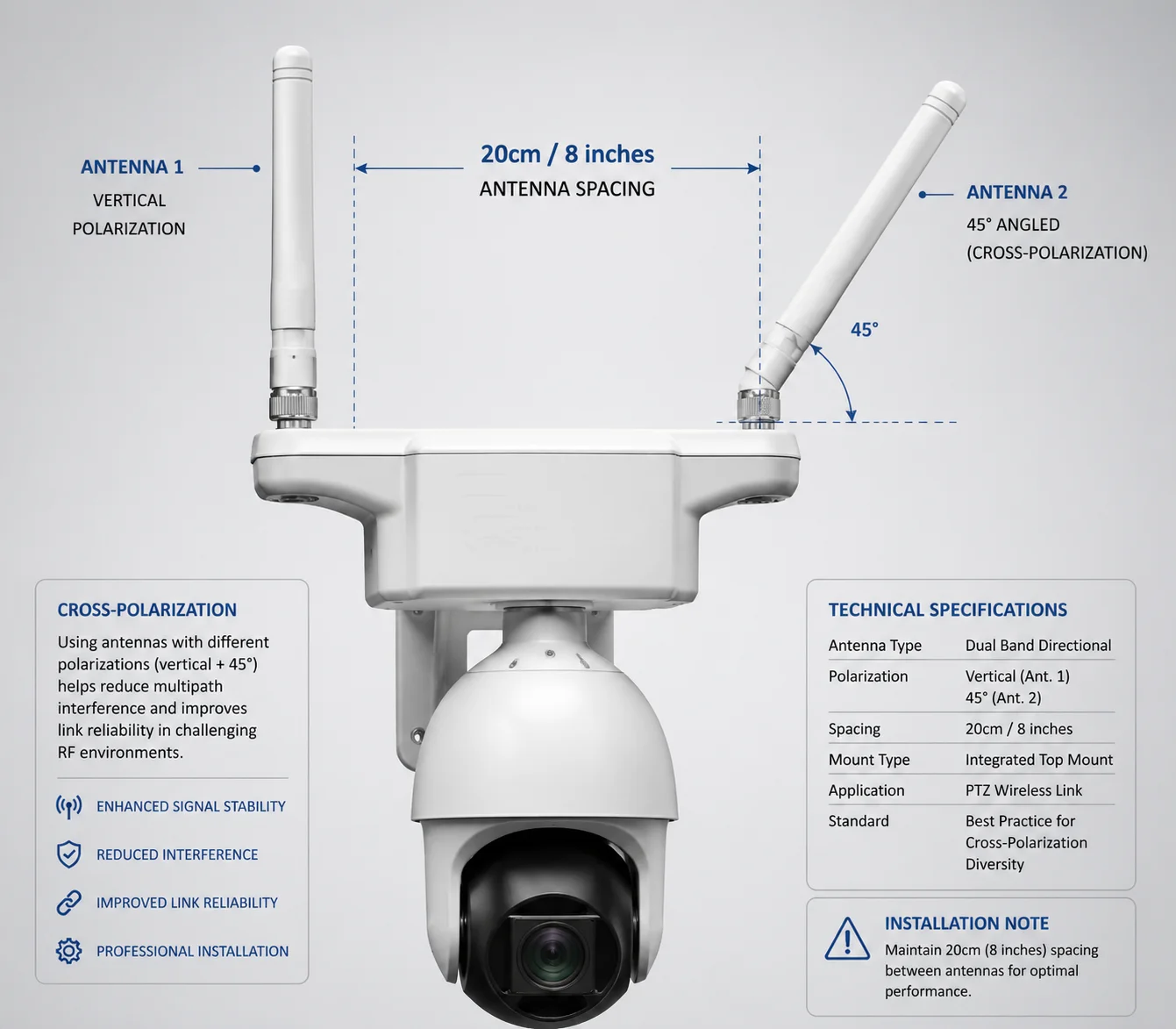

Für maximalen Diversitätsgewinn sollten die beiden Antennen mindestens eine halbe Wellenlänge voneinander entfernt sein. Für 4G-LTE-Frequenzen um 700 MHz bedeutet dies etwa 20 cm. Für die Bänder 1800-2600 MHz sind 6 bis 8 cm (etwa 3 Zoll) ausreichend. Durch Kreuzpolarisierung kann der erforderliche Abstand weiter verringert werden.
Antennenabstand Abstand Doppelantenne PTZ-Kamera
Warum Abstände wichtig sind
Der Sinn von zwei Antennen besteht darin, dass sie unterschiedliche Signalbedingungen erleben. Wenn ich sie zu nahe beieinander aufstelle, sehen sie fast dasselbe Signal - dieselben Übergänge, dieselben Nullen. Der Nutzen der Diversität geht dann gegen Null.
Die allgemeine Regel in der Antennentechnik lautet: Mindestabstände von λ/4 bis λ/2, wobei λ (lambda) die Wellenlänge der Betriebsfrequenz ist. Bei 4G-LTE-Frequenzen variieren die Wellenlängen je nach Band sehr stark.
Abstandsrichtlinien nach Frequenzband
Hier ist eine praktische Referenztabelle, die ich beim Entwurf unserer Kameraantennen-Layouts verwende:
| LTE-Band | Frequenzbereich | Wellenlänge (λ) | Mindestabstand (λ/4) | Empfohlene Abstände (λ/2) |
|---|---|---|---|---|
| Band 71 (600 MHz) | 617-698 MHz | ~46 cm | ~12 cm | ~23 cm |
| Band 12/13 (700 MHz) | 698-798 MHz | ~41 cm | ~10 cm | ~20 cm |
| Band 4 (1700 MHz) | 1710-1755 MHz | ~17 cm | ~4 cm | ~9 cm |
| Band 7 (2600 MHz) | 2500-2690 MHz | ~12 cm | ~3 cm | ~6 cm |
Bei unseren industriellen PTZ-Kameras sind die beiden Antennenbefestigungspunkte entsprechend den LTE-Zielbändern für den jeweiligen Markt im Voraus festgelegt. Bei Geräten, die in den USA hauptsächlich auf den Bändern 12/13 und 71 betrieben werden, stelle ich sicher, dass zwischen den beiden Antennensockeln ein Abstand von mindestens 20 cm besteht.
Kreuzpolarisierung als Alternative
Manchmal ist der Platz begrenzt. Das Gehäuse einer PTZ-Kamera ist nicht unendlich groß. In diesen Fällen verwende ich kreuzpolarisierte Antennen anstatt sich nur auf die räumliche Trennung zu verlassen. Eine Antenne ist vertikal ausgerichtet, die andere in einem Winkel von 45° oder horizontal.
Bei der Kreuzpolarisation wird die Diversität durch den Polarisationsunterschied und nicht durch den physischen Abstand erreicht. Das bedeutet, dass ich die beiden Antennen näher beieinander montieren kann - manchmal nur 5 bis 8 cm voneinander entfernt - und trotzdem eine starke Diversity-Leistung erhalte. Die wichtigste Kennzahl ist hier Antennenisolierung, die ich bei 15 dB oder mehr zwischen den beiden Anschlüssen sehen möchte.
Praktische Tipps für die Installation vor Ort
Wenn meine Kunden Außenantennen auf Masten installieren, gebe ich ihnen drei Regeln mit auf den Weg:
- Halten Sie einen Abstand von mindestens 20 cm zwischen den Antennen wenn die gleiche Polarisation verwendet wird.
- Kreuzpolarisierte Antennen verwenden wenn der Platz knapp ist.
- Wickeln Sie die Kabel nicht zusammen. Halten Sie die Koaxialkabel getrennt, um Kopplungen und Signalverluste zwischen den beiden HF-Pfaden zu vermeiden.
Ich habe schon Installationen gesehen, bei denen die Antennen richtig angeordnet waren, aber die Kabel über die gesamte 3-Meter-Strecke mit Kabelbindern zusammengebunden waren. Dadurch wurde die Isolierung aufgehoben und der Diversitätsgewinn halbiert. Bei der HF-Arbeit kommt es auf kleine Details an.
Schlussfolgerung
Das Design mit zwei Antennen ist kein Luxus für ferngesteuerte PTZ-Einsätze - es ist eine Grundvoraussetzung. Raumdiversität, MIMO und der richtige Antennenabstand sorgen für eine stabile Videoübertragung, wo Kameras mit nur einer Antenne versagen.
