Entspricht die PTZ-Kamera in Verkehrsqualität den NEMA TS2 Vibrationsteststandards?

Ich habe zu viele sogenannte “PTZ-Kameras in Verkehrsqualität” gesehen” ¹ die innerhalb weniger Monate auf Autobahnbrücken ausfielen. Die Grundursache? Sie haben nie echte Vibrationstests bestanden.

Eine echte PTZ-Kamera in Verkehrsqualität muss den NEMA TS2 Vibrationstest ² bestehen – insbesondere Abschnitt 2.2.8 (Schock) und Abschnitt 2.2.9 (Vibration). Das bedeutet, dass die Kamera bei Erschütterungen über drei Achsen bei Frequenzen von 5 Hz bis 30 Hz normal weiterarbeiten muss. Ohne diese Zertifizierung ist die Bezeichnung “Verkehrsqualität” nur ein Marketingbegriff.

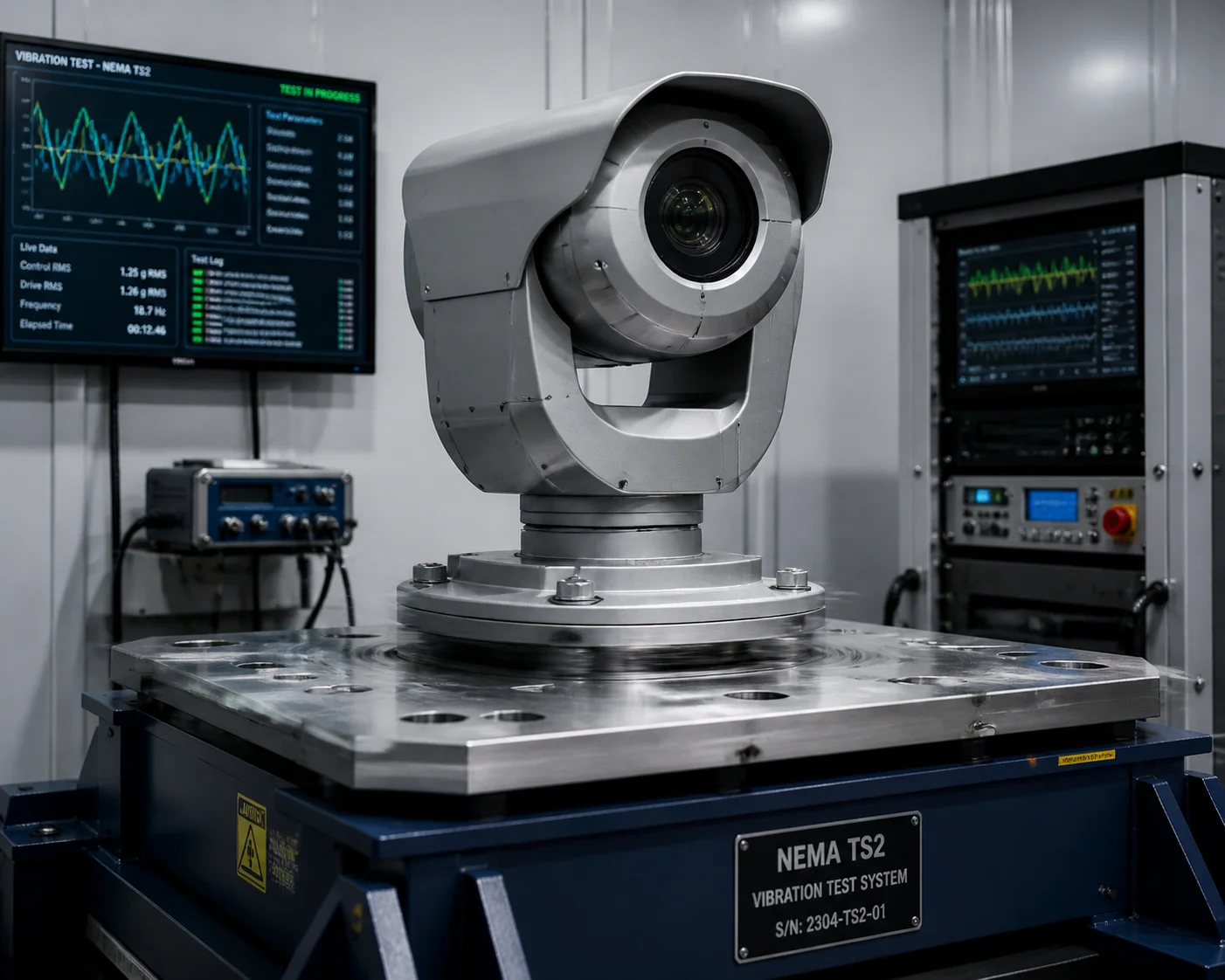

PTZ-Kamera in Verkehrsqualität NEMA TS2 Vibrationstest

Aber hier ist die Sache, die die meisten Integratoren übersehen. Viele chinesische Fabriken bezeichnen ihre PTZ-Kameras als “Verkehrsqualität”, nur weil sie über einen LPR-Algorithmus ³ oder eine IP67-Bewertung verfügen. Das ist nicht dasselbe. NEMA TS2 ist ein umfassender Umwelt- und mechanischer Standard, der für Straßen-ITS-Geräte entwickelt wurde. Im Folgenden gehe ich auf die vier Fragen ein, die ich am häufigsten von Ingenieuren und Einkaufsmanagern höre. Jede Antwort hilft Ihnen, die echte PTZ-Kamera in Verkehrsqualität von den gefälschten zu unterscheiden.

Kann meine Kamera ein stabiles Bild beibehalten, wenn sie auf einer vibrierenden Autobahnbrücke montiert ist?

Ich hatte einmal einen Kunden in Texas, der mich anrief, weil seine PTZ-Bilder an einem windigen Tag wie Wackelpudding aussahen. Die Kamera war “für den Außenbereich geeignet” – aber niemand hat geprüft, ob sie Brückenvibrationen ⁴.

aushalten kann. Ja, eine richtig gebaute PTZ-Kamera in Verkehrsqualität kann ein stabiles Bild auf einer vibrierenden Autobahnbrücke beibehalten. Aber nur, wenn ihre mechanische Struktur und elektronische Bildstabilisierung (EIS) ⁵ sind beide so konzipiert, dass sie die Vibrationsanforderungen von NEMA TS2 Abschnitt 2.2.9 erfüllen. Ohne das Zusammenspiel beider Schichten wird das Bild wackeln.

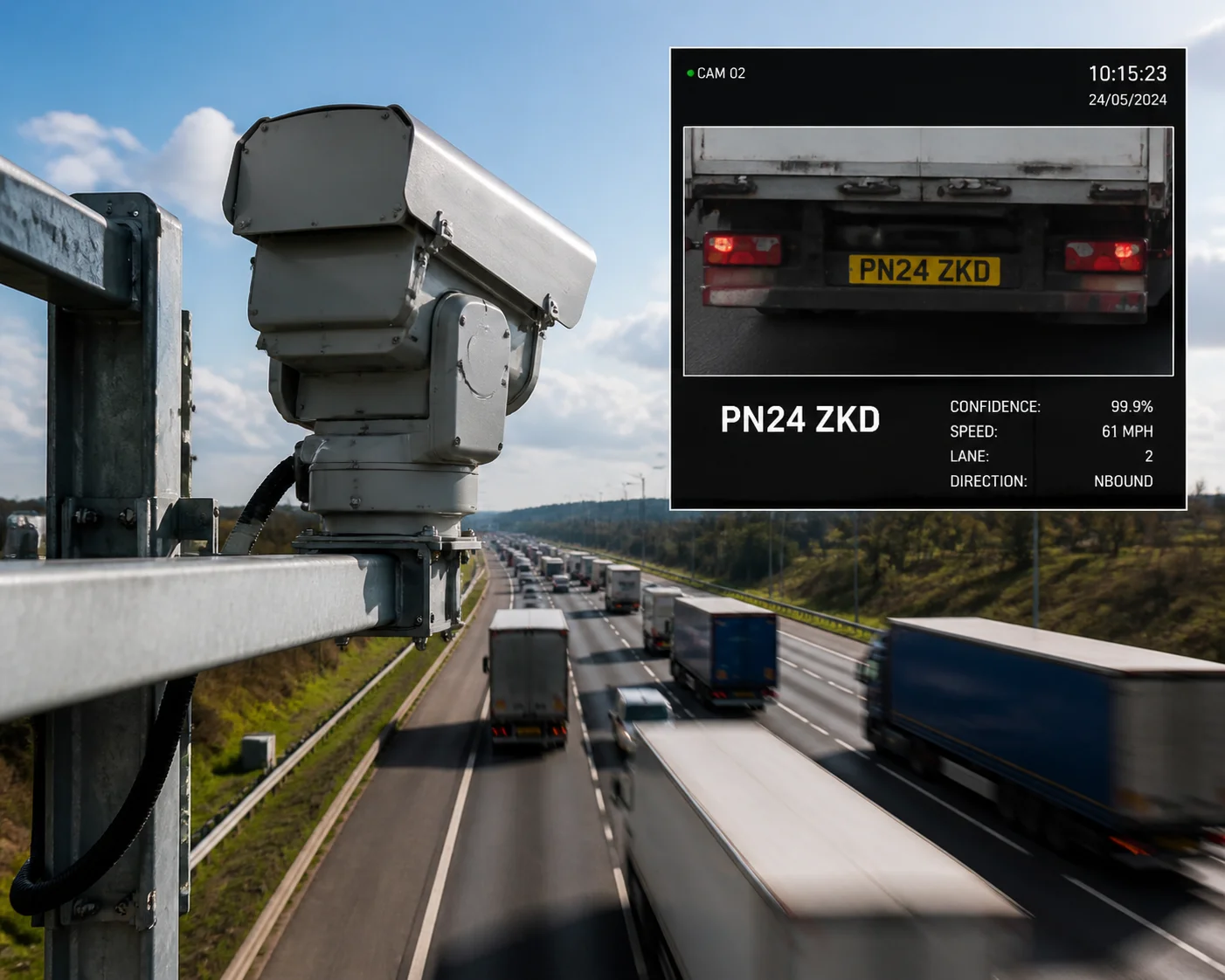

PTZ-Kamera stabiles Bild Autobahn-Gittermast Vibration

Warum Autobahn-Gittermasten so stark vibrieren

Autobahn-Gittermasten sind hohe Metallkonstruktionen. Die meisten sind 10 bis 15 Meter hoch. Jedes Mal, wenn ein schwerer LKW darunter hindurchfährt, wackelt der Gittermast. Wind verstärkt die Bewegung. In offenen Gebieten wie Texas, Florida oder den kanadischen Prärien können die Windgeschwindigkeiten an einem normalen Tag 60 Meilen pro Stunde oder mehr erreichen. Dies erzeugt niederfrequente Vibrationen – normalerweise zwischen 5 Hz und 15 Hz. Dies sind genau die Frequenzen, die die größten Schäden an Kameramotoren ⁶ und Objektivbaugruppen verursachen.

Die zwei Schichten der Bildstabilisierung

Eine gute PTZ-Kamera für den Straßenverkehr verwendet zwei Systeme zur Bekämpfung von Vibrationen:

Ebene	Was es bewirkt	Einschränkung
EIS (Elektronische Bildstabilisierung)	Die Software schneidet den Bildausschnitt zu und verschiebt ihn, um kleine Bewegungen auszugleichen	Kann keine große physische Verschiebung des Objektivs beheben
Mechanische Struktur (NEMA TS2-konform)	Das Gehäuse, die Motorhalterungen und das interne Chassis sind so konstruiert, dass sie Vibrationen absorbieren, ohne sie auf das Objektiv zu übertragen	Erhöht Gewicht und Kosten der Kamera

EIS allein reicht nicht aus. Wenn sich der PTZ-Motor während der Vibration physisch verschiebt, kann EIS nur Bewegungen von wenigen Pixeln kompensieren. Sobald die Verschiebung diesen Bereich überschreitet, erhalten Sie unscharfe Bilder. Deshalb ist das mechanische Design wichtiger als die Software.

Was passiert ohne NEMA TS2-Konformität

Wenn eine nicht konforme PTZ-Kamera an einem Autobahn-Gittermast montiert wird, passieren im Laufe der Zeit drei Dinge. Erstens verliert der Schrittmotor seine Referenzposition. Das bedeutet, dass Ihre voreingestellten Touren zu driften beginnen. Zweitens vibriert die Zoomobjektivgruppe in ihrem Tubus, was Mikrokratzer auf den Objektivführungen verursacht. Drittens wird das gesamte Bild während der Spitzenverkehrszeiten instabil – genau dann, wenn Sie die klarsten Aufnahmen am dringendsten benötigen.

Genauigkeit der Voreinstellung

Eine NEMA TS2-konforme PTZ sollte ihre Voreinstellung innerhalb von ±0.1° auch nach anhaltenden Vibrationen beibehalten. Ich sage meinen Kunden immer: Wenn Ihre Kamera nach einer windigen Nacht nicht an denselben Punkt zurückkehren kann, war sie von Anfang an nicht für den Straßenverkehr geeignet.

Wie schützt das interne Aufhängungssystem die Linse vor ständigen Straßenvibrationen?

Die meisten Käufer konzentrieren sich auf Auflösung und Zoom. Aber ich habe gelernt, dass die internes Aufhängungsdesign ⁷ trennt eine 2-Jahres-Kamera von einer 10-Jahres-Kamera auf einer belebten Autobahn.

Eine PTZ-Kamera in Verkehrsqualität verwendet eine Kombination aus Dämpfungshalternungen, verstärkten Motorhalterungen und isolierten Objektivmodulen, um Straßenvibrationen zu absorbieren, bevor sie die optische Baugruppe erreichen. Dieses interne Aufhängungssystem ist das, was NEMA TS2 Abschnitt 2.2.9 testen und validieren soll.

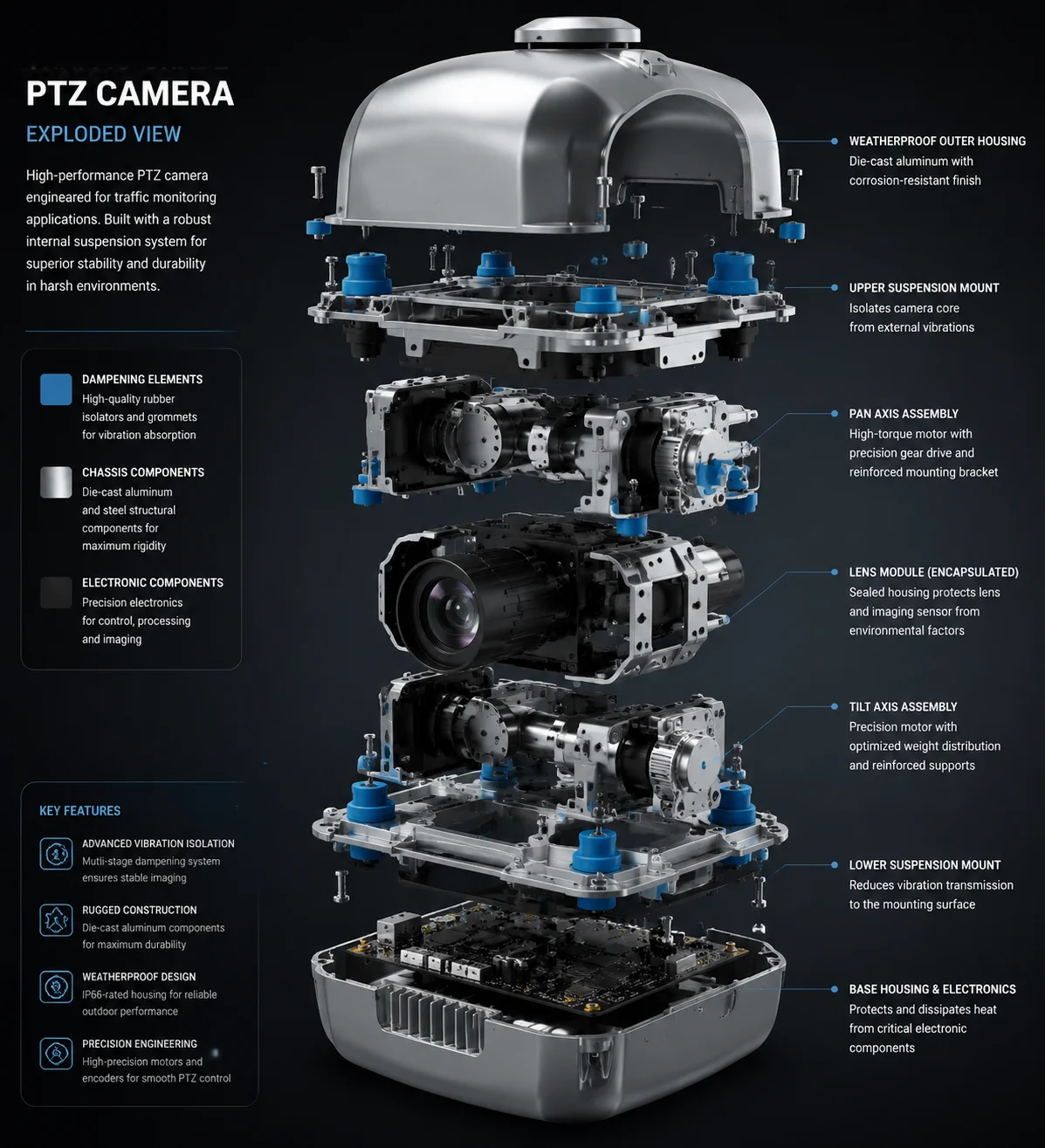

PTZ internes Aufhängungssystem Linsenschutz Vibration

Wie Vibrationen eine PTZ von innen beschädigen

Straßenerschütterungen sind kein einmaliges Ereignis. Sie sind konstant. Jeden Tag passieren Tausende von Fahrzeugen unter dem Portal hindurch. Jedes sendet eine kleine Schockwelle den Mast hinauf und in die Kamera. Über Wochen und Monate summieren sich diese winzigen Erschütterungen. Sie lockern Schrauben. Sie verschleißen Lagerflächen. Sie ermüden Lötstellen auf Leiterplatten. Eine Kamera, die am ersten Tag einwandfrei funktioniert, kann nach sechs Monaten stillschweigend ausfallen.

Schlüsselkomponenten eines internen Aufhängungssystems

Nicht alle PTZ-Kameras verfügen über ein echtes Aufhängungssystem. Hier ist, worauf Sie bei einem Gerät in Verkehrsqualität achten sollten:

Komponente	Zweck	Was ist zu prüfen?
Gummi-Dämpfungshalterungen	Isolieren Sie den Kamerakern vom äußeren Gehäuse	Achten Sie auf die Shore-Härtebewertung – zu weich und die Kamera hängt durch; zu hart und sie absorbiert keine Vibrationen
Verstärkte Motorhalterungen	Verhindern Sie, dass sich die Schwenk-/Neigungsmotoren unter Vibration verschieben	Sollten aus Aluminiumdruckguss sein, nicht aus gestanztem Blech
Isoliertes Objektivmodul	Trennen Sie die Zoomobjektivgruppe vom Hauptchassis, damit sich Vibrationen nicht direkt übertragen	Prüfen Sie, ob der Objektivtubus einen eigenen Befestigungsrahmen hat
Verriegelnde Zahnräder	Verhindern Sie Spiel in den Schwenk-/Neigungsgetrieben während der Vibration	Schneckengetriebe sind für die Vibrationsfestigkeit besser geeignet als Riemenantriebe

Warum Riemenantriebssysteme bei Verkehrsanwendungen versagen

Viele mittelgroße PTZ-Kameras verwenden Riemenantriebssysteme für Schwenk- und Neigebewegungen. Riemen sind billiger und leiser. Aber auf einem vibrierenden Portal dehnen sich Riemen mit der Zeit. Sobald sich ein Riemen auch nur um 0,5 mm dehnt, sinkt die Genauigkeit der Voreinstellungen. Die Kamera kann nicht zuverlässig zur gleichen Position zurückkehren. Für ITS-Verkehrsprojekte empfehle ich immer Schneckengetriebe- oder Direktantriebsmotorsysteme. Sie kosten mehr, aber sie halten.

Die Rolle der Schutzlackierung

Ein Detail, das viele Käufer übersehen, ist die Schutzlackierung ⁸ auf den internen Leiterplatten. NEMA TS2-Umgebungen umfassen nicht nur Vibrationen, sondern auch Feuchtigkeit und Temperaturschwankungen. Eine PTZ-Kamera in Verkehrsqualität verfügt über alle Leiterplatten, die mit einer dünnen Schicht Schutzmaterial beschichtet sind. Dies verhindert, dass Mikrorisse in Lötstellen unter Vibrationsbelastung zu vollständigen Ausfällen werden. Wenn Sie Ihren Lieferanten um ein Demontagefoto bitten, prüfen Sie, ob die Platinen eine glänzende oder leicht trübe Beschichtung haben. Wenn die Platinen nackt aussehen, ist das ein Warnsignal.

Wie hoch ist die G-Kraft-Bewertung des mechanischen Antriebs der PTZ bei Hochfrequenzerschütterungen?

Diese Frage stelle ich oft von Ingenieuren, die Beschaffungsspezifikationen für DOT-Projekte schreiben. Sie wollen eine Zahl. Und diese Zahl ist wichtig.

Die meisten NEMA TS2-konformen PTZ-Kameras sind getestet, um mindestens 10 G Stoß und kontinuierliche Vibrationen mit einer Auslenkung von 0,5 mm über den Frequenzbereich von 5–30 Hz zu widerstehen. Die genaue G-Kraft-Bewertung hängt von der Testachse und der Dauer ab, aber dies sind die Basiswerte, die Sie im Datenblatt sehen sollten.

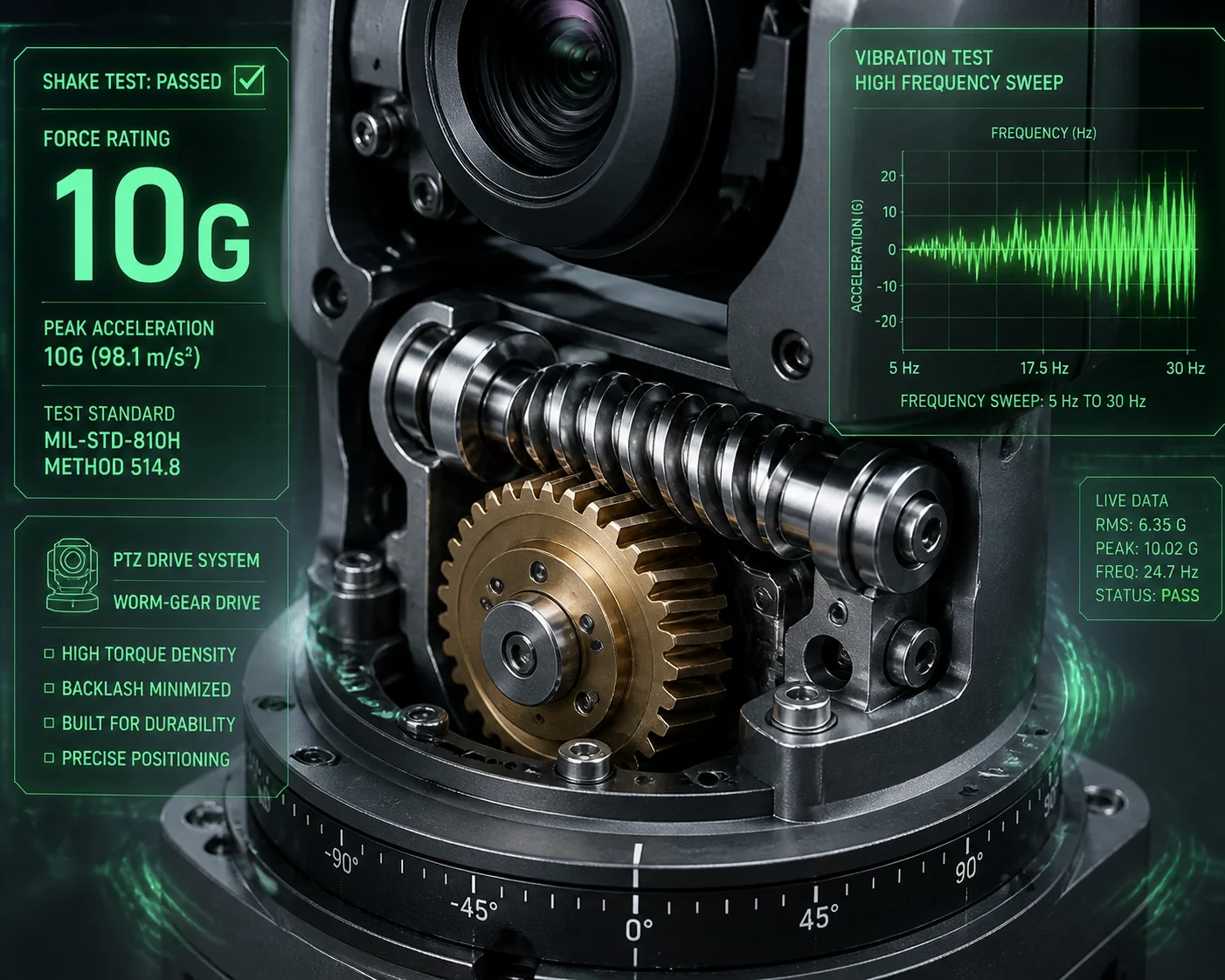

PTZ G-Kraft-Bewertung mechanischer Antrieb Vibrationstest

Verständnis des NEMA TS2 Vibrationstestaufbaus

Der NEMA TS2 Vibrationstest ist kein einzelner Ruck. Es ist ein Sweep. Das Testgerät beginnt bei 5 Hz und erhöht langsam die Frequenz bis 30 Hz, dann kehrt es zurück. Dies geschieht auf jeder der drei Achsen – X, Y und Z. Während des gesamten Sweeps muss die Kamera eingeschaltet und funktionsfähig bleiben. Das Bild muss stabil bleiben. Die Motoren müssen auf Befehle reagieren. Wenn während des Sweeps etwas ausfällt, besteht die Kamera den Test nicht.

NEMA TS2 vs. IEC 60068: Kennen Sie den Unterschied

Viele chinesische PTZ-Hersteller werden Ihnen sagen, dass ihre Kamera besteht IEC 60068-2-6 ⁹ (Sinus-Vibration) oder IEC 60068-2-27 (Stoß). Dies sind gültige internationale Standards. Aber sie sind nicht dasselbe wie NEMA TS2. Hier ist warum:

Standard	Umfang	Verwendet für	Akzeptiert von US DOTs?
IEC 60068-2-6	Allgemeiner Sinus-Vibrationstest für Elektronik	Weltweit für Konsumgüter und Industrieprodukte	Nicht allein – muss mit NEMA TS2-Referenz gekoppelt werden
IEC 60068-2-27	Mechanische Schockprüfung	Allgemeine elektronische Geräte	Wie oben
NEMA TS2 Abs. 2.2.8	Stoßprüfung speziell für Verkehrssteuerungsausrüstung	Am Straßenrand installierte ITS-Geräte	Ja
NEMA TS2 Abs. 2.2.9	Vibrationsprüfung speziell für Verkehrssteuerungsausrüstung	Am Straßenrand installierte ITS-Geräte	Ja

Der Hauptunterschied ist der Kontext. NEMA TS2 definiert die spezifischen Testbedingungen, die reale Straßenumgebungen simulieren. IEC 60068 ist ein allgemeiner Rahmen. Eine Kamera kann IEC 60068 mit einer geringen G-Kraft bestehen und dennoch NEMA TS2 nicht bestehen. Fragen Sie Ihren Lieferanten immer: “Haben Sie unter NEMA TS2-Bedingungen getestet oder nur nach IEC 60068?”

So lesen Sie einen Testbericht

Wenn Sie einen Testbericht von Drittanbietern erhalten, achten Sie auf diese Details:

• Name des Prüflabors — Sollte ein anerkanntes Labor wie MET Labs, Intertek oder TÜV sein.
• Referenzierter Standard — Muss “NEMA TS2” lauten und die spezifischen Abschnittsnummern auflisten.
• Zu prüfendes Gerät (DUT) — Muss genau dem Modell und der Hardware-Revision entsprechen, die Sie kaufen.
• Testbedingungen — Frequenzbereich, Verschiebung, Anzahl der Achsen, Dauer.
• Bestanden/Nicht bestanden Ergebnis — Der Bericht sollte für jede Achse klar “BESTANDEN” angeben.

Wenn eines davon fehlt, ist der Bericht unvollständig. Akzeptieren Sie ihn nicht.

Verursachen Langzeitvibrationen, dass sich die internen Flachbandkabel lösen oder trennen?

Dies ist der Ausfallmodus, der mir am meisten Angst macht. Weil er unsichtbar ist. Die Kamera sieht von außen gut aus. Aber im Inneren hat sich ein Flachbandkabel nach 18 Monaten ständigen Rüttelns gelöst.

Ja, Langzeitvibrationen können dazu führen, dass interne Flachbandkabel locker werden oder sich lösen – wenn die Kamera nicht für den Einsatz im Straßenverkehr ausgelegt war. Eine NEMA TS2-konforme PTZ verwendet Verriegelungssteckverbinder ¹⁰, Zugentlastungsklammern und eine gesicherte Kabelführung, um genau diesen Ausfallmodus zu verhindern.

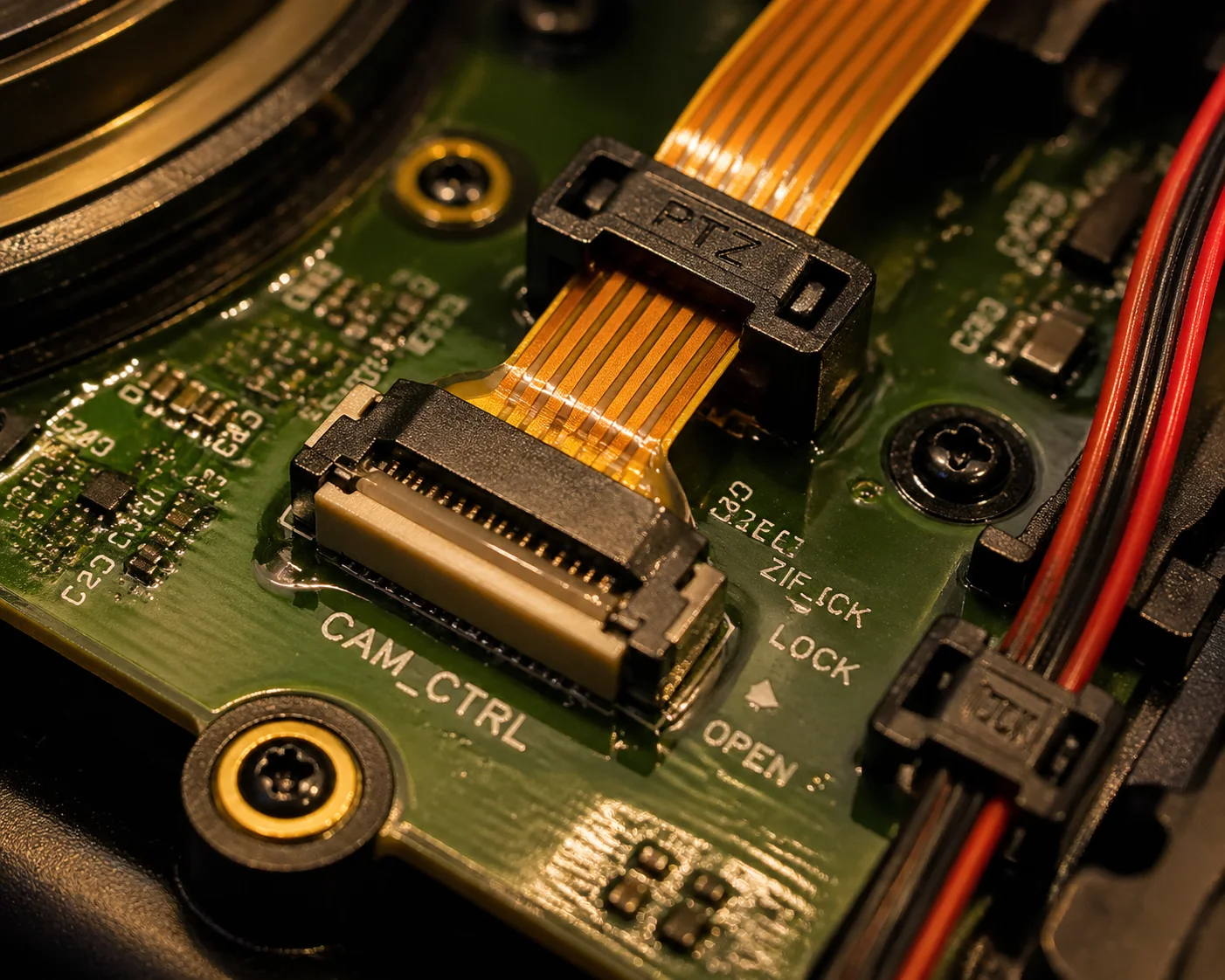

PTZ internes Flachbandkabel Vibrationsausfall Verriegelungssteckverbinder

Warum Flachbandkabel der Schwachpunkt sind

Im Inneren jeder PTZ-Kamera verbinden Flachbandkabel die Hauptplatine mit dem Bildsensor, der Motorsteuerungsplatine und der IR-LED-Platine. Diese Kabel sind flach, dünn und flexibel. Diese Flexibilität ist gut für die Montage – aber schlecht für Vibrationen. Jedes Mal, wenn die Kamera wackelt, bewegt sich das Kabel leicht in seinem Steckverbinder. Über Tausende von Zyklen verlieren die Steckverbinderstifte den Kontakt. Das Ergebnis? Zeitweiliger Videoverlust. Zufällige Motorstillstände. IR-LEDs, die nachts flackern. Diese Probleme treten sporadisch auf, was ihre Fernwartung sehr erschwert.

Wie ein Design für den Straßenverkehr von innen aussieht

Eine echte PTZ für den Straßenverkehr begegnet dem Ausfall von Flachbandkabeln auf drei Arten:

Verriegelungssteckverbinder

Standard-FFC-Steckverbinder (Flat Flexible Cable) verwenden eine Reibungspassung. Das Kabel sitzt in einem Schlitz und wird von einer kleinen Kunststoffverriegelung gehalten. Bei Vibrationen kann sich diese Verriegelung öffnen. Kameras für den Straßenverkehr verwenden ZIF-Steckverbinder (Zero Insertion Force) mit positiven Verriegelungshebeln. Einige Designs fügen einen Tropfen Klebstoff auf den Hebel für zusätzliche Sicherheit hinzu.

Zugentlastungsklammern

Das Kabel sollte in der Nähe des Steckverbinders an der Karosserie befestigt werden. So bewegen die Vibrationen den Kabelkörper – nicht den Verbindungspunkt. Ohne Zugentlastung wird die volle Kraft jedes Vibrationszyklus direkt auf die Steckverbinderstifte übertragen.

Gesicherte Kabelführung

Bei einer billigen PTZ sind die Kabel oft lose im Gehäuse verlegt. Sie können frei schwingen und andere Komponenten berühren. Bei einer Einheit für den Straßenverkehr wird jedes Kabel durch Kanäle geführt oder mit Klammern befestigt. Dies reduziert die Bewegung und verhindert Abrieb an scharfen Leiterplattenkanten.

So prüfen Sie vor dem Kauf

Bevor Sie eine Sammelbestellung aufgeben, bitten Sie Ihren Lieferanten um interne Fotos oder ein Demontagevideo. Sehen Sie sich an, wie die Flachbandkabel angeschlossen sind. Gibt es Verriegelungsclips? Gibt es Zugentlastung? Sind die Kabel befestigt? Wenn der Lieferant sich weigert, interne Fotos zu zeigen, sagt Ihnen das etwas. Bei Loyalty-Secu biete ich ernsthaften Käufern immer Demontagefotos an. Wenn eine Fabrik stolz auf ihre Ingenieurskunst ist, wird sie Ihnen das Innere zeigen.

Die wahren Kosten eines Kabelbruchs

Lassen Sie mich das in Dollar ausdrücken. Wenn Sie 50 PTZ-Kameras auf einer 32 km langen Autobahn installieren und 10% davon nach 18 Monaten Bandkabelbrüche aufweisen, sind das 5 LKW-Einsätze. Jeder LKW-Einsatz in ländlichen Gebieten kostet $800 bis $1.500, einschließlich Arbeitszeit, Reisekosten und Verkehrsregelung. Das sind $4.000 bis $7.500 an ungeplanten Kosten – für ein Problem, das ab Werk für weniger als $2 pro Kamera hätte verhindert werden können.

Schlussfolgerung

Vertrauen Sie nicht blind dem Label “Traffic-Grade”. Fordern Sie NEMA TS2 Abschnitt 2.2.8 und 2.2.9 Testberichte an. Schauen Sie ins Innere, nicht nur auf das Datenblatt.

---
