Ich habe zu viele Überwachungsprojekte mit Solarenergie scheitern sehen, weil jemand die falsche Platzierung der Batterie gewählt hat. Es ist eine Entscheidung, die einen jahrelang verfolgt.
Für die meisten netzunabhängigen Überwachungskamera-Projekte ist eine eigenständige Batteriebox für langfristige Zuverlässigkeit besser geeignet, während ein integriertes Design hinter dem Panel bei Geschwindigkeit und sauberer Ästhetik punktet. Die richtige Wahl hängt von Ihren Standortbedingungen, dem Wartungszugang und der Hitze ab, der Ihre Batterien ausgesetzt sein werden.

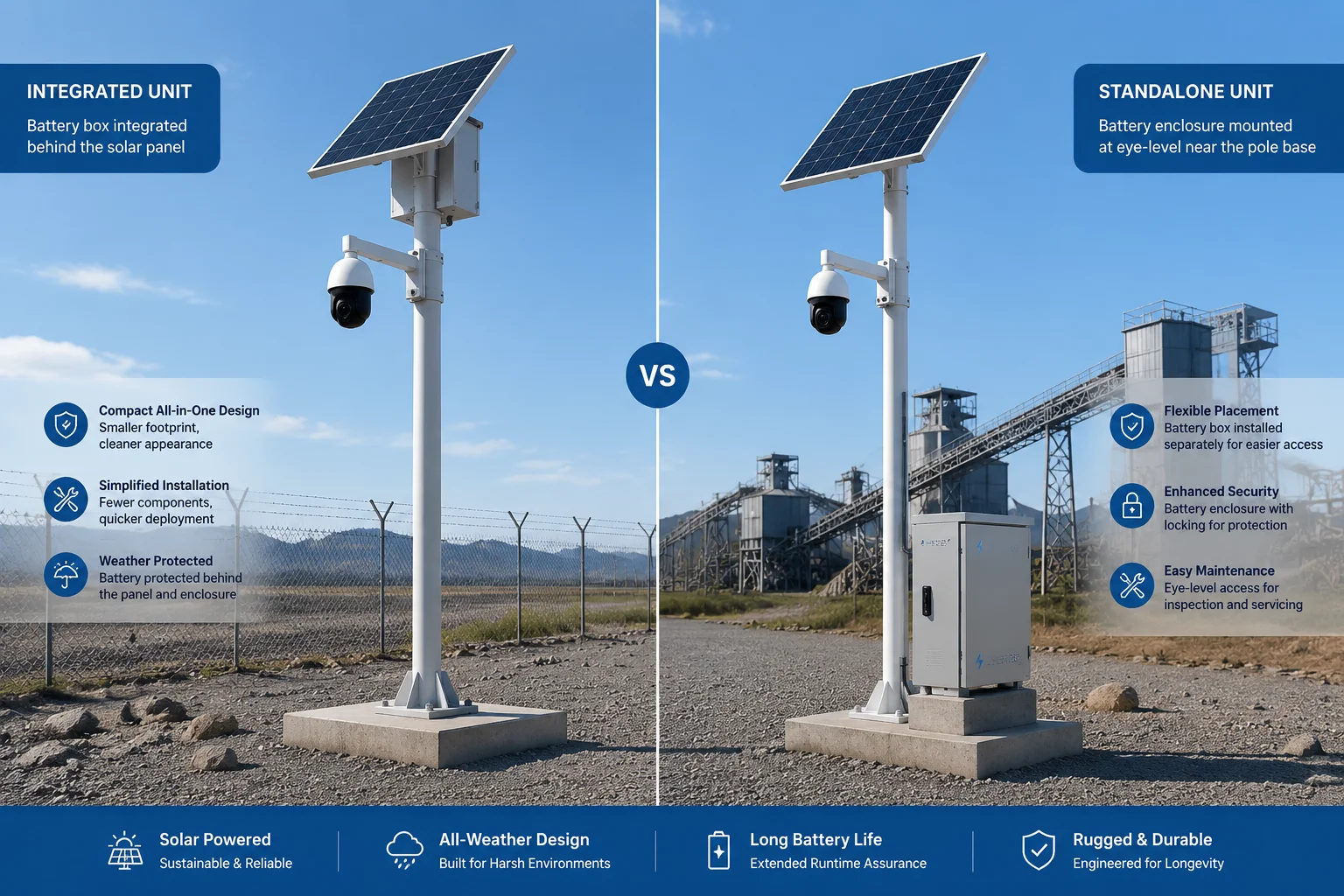

Solar-Batteriebox integriert vs. eigenständige Montage
Im Folgenden zerlege ich die vier häufigsten Fragen, die ich von Integratoren und Projektmanagern höre, wenn sie sich zwischen diesen beiden Designs entscheiden. Jede Antwort basiert auf realen Einsatzerfahrungen bei Hitze in Texas, Kälte in Kanada und Staub im Nahen Osten.
Inhaltsübersicht
Bietet die Montage der Batterie hinter dem Solarpanel zusätzlichen Schatten, um sie kühl zu halten?
Ich dachte früher, das Panel würde die Batterie beschatten. Dann habe ich die tatsächlichen Temperaturen an einem Einsatzort im Juli überprüft. Ich lag falsch.
Nein. Die Montage der Batterie hinter dem Solarpanel hält sie nicht kühl. Die Rückseite des Panels strahlt Wärme ab und erreicht bei direkter Sonneneinstrahlung oft 70 °C. Diese eingeschlossene Wärme beschleunigt tatsächlich die Batteriedegradation, anstatt sie zu schützen.

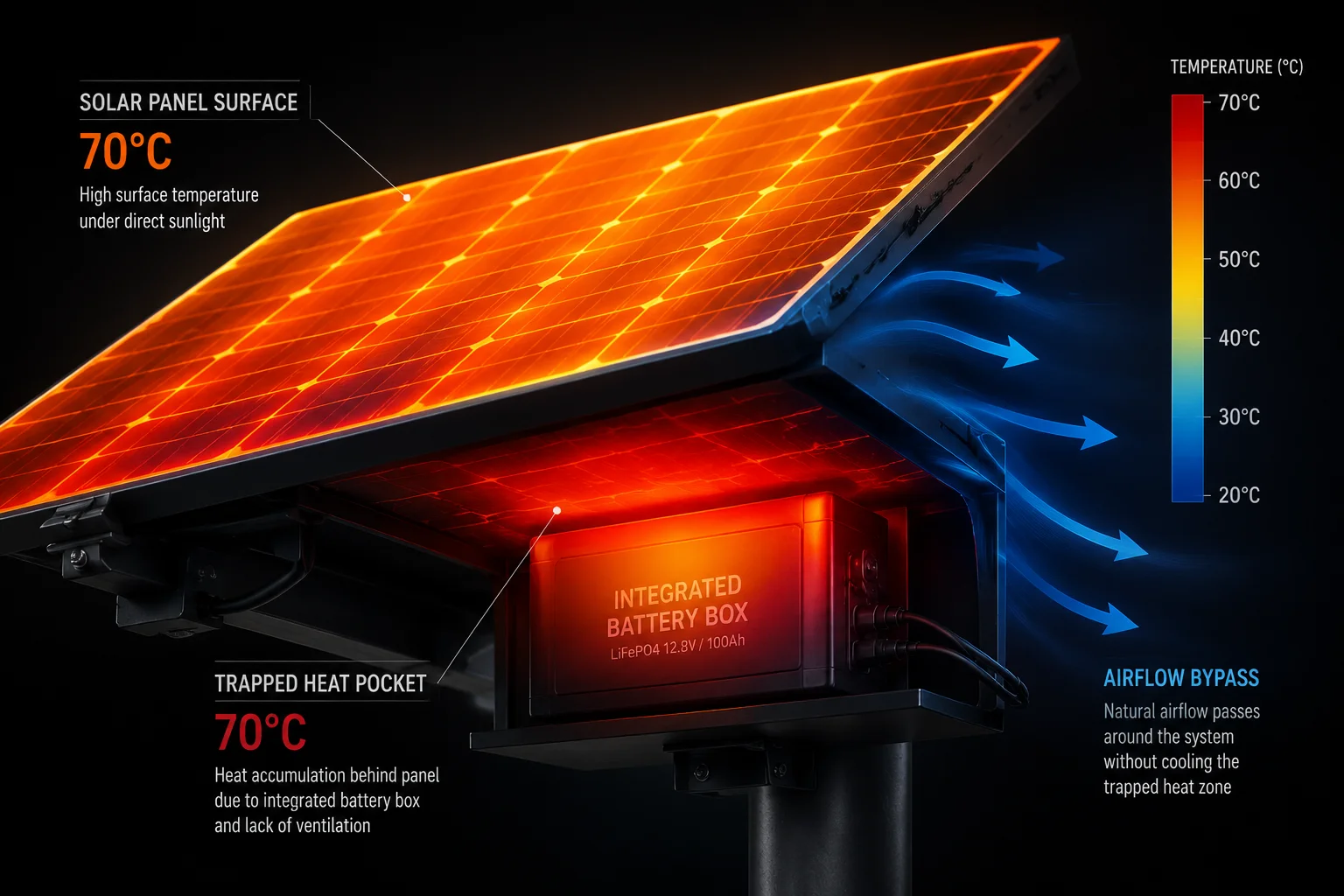

Wärmeabstrahlung von der Rückseite des Solarpanels und ihre Auswirkung auf die Batterietemperatur
Warum die “Schatten”-Theorie versagt
Viele Leute gehen davon aus, dass das Solarpanel wie ein Dach wirkt. Es blockiert die direkte Sonneneinstrahlung auf die Batteriebox. Das stimmt. Aber hier ist, was sie übersehen: das Panel selbst wird zu einer Wärmequelle.
Wenn Sonnenlicht auf ein Solarpanel trifft, werden nur etwa 20% in Strom umgewandelt. Der Rest wird zu Wärme. Diese Wärme strahlt von der Rückseite ab. Wenn Ihre Batterie 2-3 cm hinter dieser Oberfläche sitzt, befindet sie sich in einem Hitzestau ohne Belüftung.
Reale Temperaturdaten
Ich habe die Rückseite der Panel-Temperaturen8 in verschiedenen Klimazonen gemessen. Hier sind die Zahlen:
| Klimazone | Panelrückseitentemperatur (Spitze) | Ideale Batterietemperatur | Tatsächliche Batterietemperatur (integriert) |
|---|---|---|---|
| Texas Sommer | 70-75°C | 25°C | 55-65°C |
| Arizona Wüste | 75-80°C | 25°C | 60-70°C |
| Kanadischer Sommer | 45-55°C | 25°C | 35-45°C |
Diese Zahlen erzählen eine klare Geschichte. In heißen Klimazonen läuft die integrierte Batterie 30-40°C über ihrer idealen Betriebstemperatur. Jede 10°C über 25°C verkürzt die Lebensdauer von Lithiumbatterien um etwa 50%.
Was dies für Ihr Projekt bedeutet
Wenn Sie in nördlichen Klimazonen wie Kanada oder Nordeuropa einsetzen, ist die Hitzebelastung überschaubar. Die Rückseite des Panels bleibt die meiste Zeit des Jahres unter 55°C. Ihre Batterie hält immer noch 3-5 Jahre.
Aber wenn Ihre Projekte in Texas, im Nahen Osten oder in Südostasien angesiedelt sind, wird diese Hitze Ihre Batterien in 12-18 Monaten zerstören. Das bedeutet Serviceeinsätze, Austauschkosten und unzufriedene Kunden.
Das Luftstromproblem
Einige Hersteller fügen Lüftungsschlitze in das integrierte Gehäuse ein. Das hilft ein wenig. Aber in Mastspitzenhöhe (3-5 Meter) sind die Windmuster unvorhersehbar. An ruhigen Tagen leistet diese Belüftung fast nichts. Die heiße Luft bleibt einfach dort.
Eine freistehende Box auf Bodenniveau oder in mittlerer Höhe mit reflektierender Beschichtung und richtigem Abstand bleibt 20-30°C kühler als eine integrierte Einheit. Dieser Temperaturunterschied wirkt sich direkt auf die Batterielebensdauer aus.
Ist eine eigenständige Batteriebox einfacher zu warten oder in Zukunft auszutauschen?
Jedes Mal, wenn ich ein Projekt kalkuliere, berechne ich die Gesamtkosten über 5 Jahre. Die Wartungskosten sprechen auf lange Sicht immer für freistehende Boxen.
Ja. Eine freistehende Batteriebox, die in zugänglicher Höhe montiert ist, ist deutlich einfacher zu warten. Ein Techniker kann Batterien in 15 Minuten ohne Hubarbeitsbühne austauschen, was die Wartungskosten um 60-70% senkt im Vergleich zu integrierten Einheiten, die Ausrüstung für den Zugang in großer Höhe erfordern.

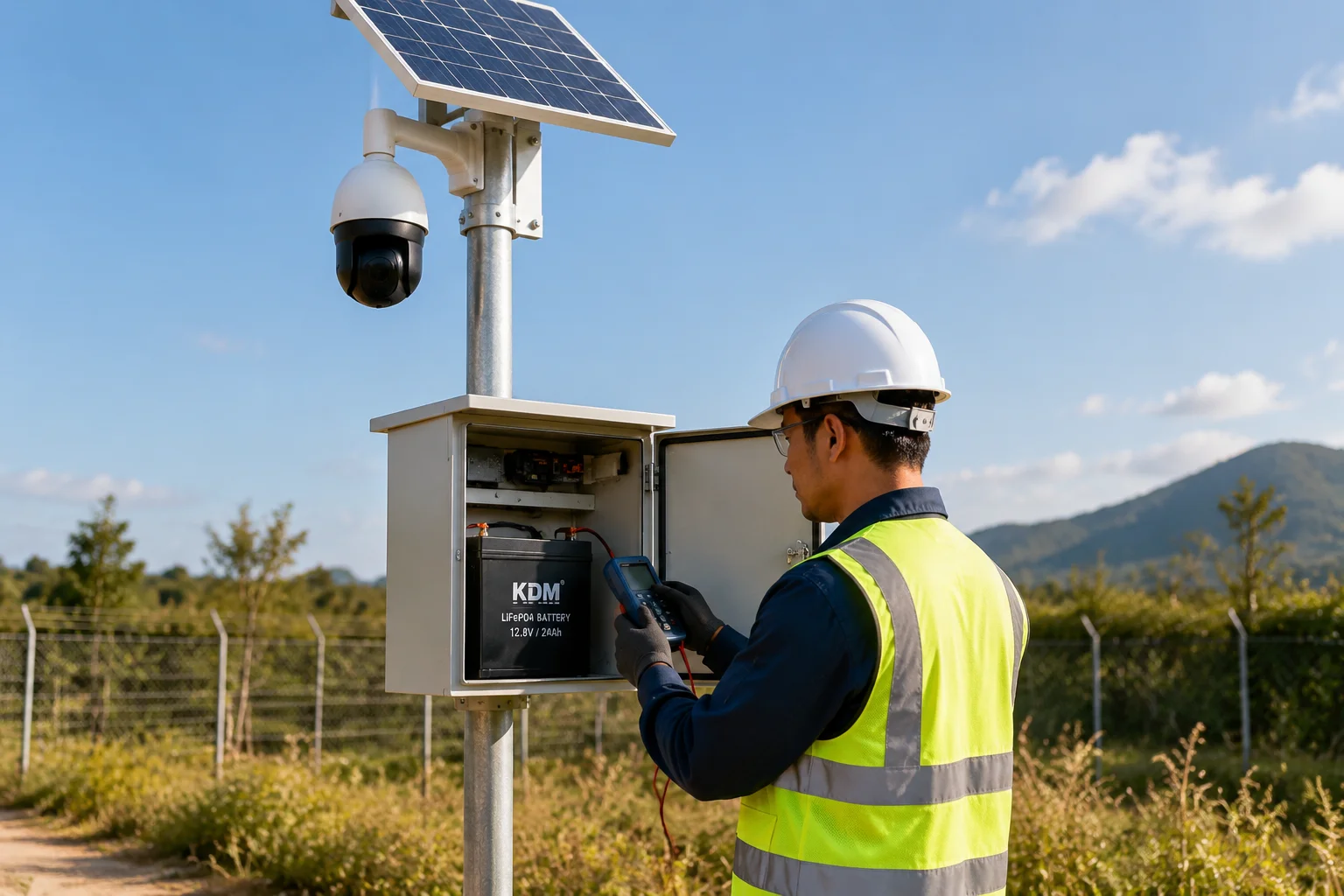

eigenständige Batteriebox, Wartungszugang auf Bodenniveau
Die versteckten Kosten einer “einfachen” Installation
Integrierte Designs sehen auf dem Papier gut aus. Eine Einheit, eine Verbindung, fertig. Aber diese Einfachheit hat ein Verfallsdatum. Nach 2-3 Jahren, wenn die Batterie ausgetauscht werden muss, sehen Sie sich einer anderen Realität gegenüber.
Um auf eine integrierte Batterie in 4-5 Metern Höhe zuzugreifen, benötigen Sie entweder eine Leiter (riskant für eine Person) oder einen Hubwagen2 (teuer im Einsatz). In ländlichen Gebieten wie Ölfeldern oder Farmumzäunen kann die Anfahrt eines Hubwagens vor Ort 500-1.500 € pro Besuch kosten. Wenn Ihre Batterie im Winter ausfällt und Sie einen Notdienst benötigen, verdoppeln sich diese Kosten.
Wartungsvergleich
| Aufgabe | Integriert (Spitzenmontage) | Eigenständig (Boden/Mitte der Stange) |
|---|---|---|
| Batteriewechsel | 2 Techniker + Hubwagen, 2 Stunden | 1 Techniker, 15 Minuten |
| Steuerungskontrolle | Wie oben | Kasten öffnen, Sichtprüfung |
| Firmware-Update (falls verdrahtet) | Aufstieg erforderlich | Zugang auf Bodenniveau |
| Durchschnittliche Servicekosten | 800-1.500 € pro Besuch | 100-200 € pro Besuch |
| Jährliches Wartungsbudget | Hoch | Niedrig |
Design für das Unvermeidliche
Batterien sind Verbrauchsmaterialien. Selbst die besten Lithium-Eisenphosphat (LiFePO4)1 Zellen verlieren nach 2.000-3.000 Zyklen an Kapazität. Das sind unter idealen Bedingungen etwa 5-7 Jahre. In heißen Klimazonen sind es 2-3 Jahre.
Wenn ich ein System für einen Kunden entwerfe, frage ich immer: “Wer wird das im dritten Jahr warten?” Wenn die Antwort ein lokaler Auftragnehmer mit einem Pickup und grundlegenden Werkzeugen ist, ist eine Standalone-Lösung die einzig verantwortungsvolle Wahl.
Modulare Austauschstrategie
Mit einer Standalone-Box können Sie auch Ersatzbatterien vorab lagern. Versenden Sie einen neuen Akkupack zum Standort. Der lokale Techniker öffnet die Box, trennt zwei Kabel, tauscht den Pack aus und schließt die Box. Keine spezielle Schulung. Keine Höhenzertifizierung. Keine Haftung.
Dies ist besonders wichtig für verteilte Einsätze. Wenn Sie 50 Solarkameras in einem Landkreis haben, möchten Sie keine 50 Besuche mit Hubwagen planen. Sie möchten einen Techniker in einem Lieferwagen, der 8-10 Standorte pro Tag anfahren kann.
Wie wirkt sich die Gewichtsverteilung einer integrierten Panel-Batterie-Einheit auf die Stabilität des Mastes aus?
Diese Lektion habe ich auf einem windigen Standort in Oklahoma auf die harte Tour gelernt. Die kopflastige Einheit schwankte so stark, dass das PTZ-Bild bei 38-facher Vergrößerung unbrauchbar war.
Eine integrierte Panel-Batterie-Einheit konzentriert das gesamte Gewicht an der Spitze des Mastes, wodurch ein hoher Schwerpunkt entsteht, der die windinduzierten Vibrationen verstärkt. Diese Vibrationen verschlechtern die Bildqualität bei hohen Zoomstufen und können die Mastbefestigung im Laufe der Zeit ermüden.

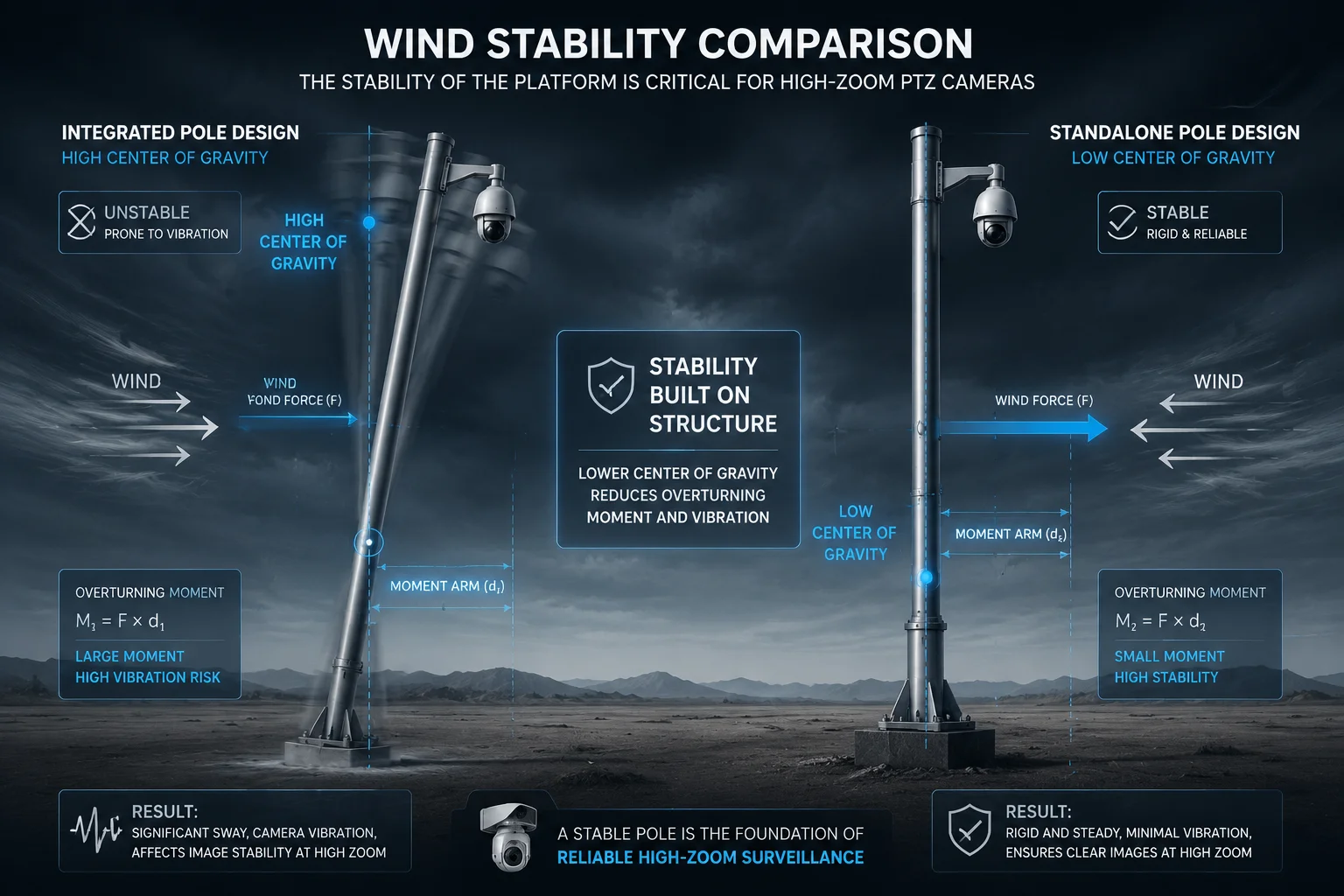

Maststabilität Windlast Integriert vs. Standalone-Batterie
Verständnis der Physik
Ein Solarpanel wirkt bereits als Segel. Es fängt Böen auf und überträgt seitliche Kräfte auf den Mast. Wenn Sie 10-15 kg Batterien dahinter anbringen, erhöhen Sie den Hebelarm. Die Mastspitze biegt sich unter der gleichen Windlast stärker durch.
Für einen Standard-4-Meter-Mast aus verzinktem Stahl (76 mm Durchmesser, 3 mm Wandstärke) sehen die Zahlen wie folgt aus:
- Nur Panel (8 kg): Durchbiegung der Spitze bei 60 km/h Wind = ca. 12 mm
- Panel + integrierte Batterie (22 kg): Durchbiegung der Spitze bei 60 km/h Wind = ca. 25 mm
- Nur Panel + Standalone-Batterie am Fuß: Durchbiegung der Spitze bei 60 km/h Wind = ca. 12 mm
Diese 25 mm Schwankung an der Mastspitze führen zu erheblichen Bilderschütterungen, wenn Ihre PTZ-Kamera auf 38-fach oder 40-fach gezoomt ist. In 800 Metern Entfernung verschiebt selbst eine Bewegung der Kamera um 1 mm das Sichtfeld um mehrere Meter.
Windlastberechnungen
| Konfiguration | Oberes Gewicht | Segelfläche | Mastspitzen-Durchbiegung3 (60 km/h) | Bildstabilisierung bei 38-facher Vergrößerung |
|---|---|---|---|---|
| Nur Panel + PTZ | 12 kg | 0,5 m² | 12 mm | Gut |
| Panel + PTZ + Integrierter Akku | 25 kg | 0,6 m² | 25 mm | Schlecht bei Böen |
| Panel + PTZ (Akku an der Basis) | 12 kg | 0,5 m² | 12 mm | Gut |
Strukturelle Ermüdung
Das Gewicht an der Spitze verursacht nicht nur Schwankungen. Es verursacht Ermüdung. Jede Windböe erzeugt einen Spannungszyklus an der Mastbasis und den Befestigungsschrauben. Über Tausende von Zyklen entwickeln sich Mikrorisse. Ich habe gesehen, wie Mastbefestigungen in windigen Gebieten nach 3-4 Jahren versagten, weil die integrierte Einheit zu schwer für die ursprüngliche Mastspezifikation war.
Der Zoomfaktor
Dies ist entscheidend für unsere 38X und 40X optischen Zoom-PTZ-Kameras4. Diese Kameras sind darauf ausgelegt, Kennzeichen in 200 Metern Entfernung zu lesen oder Gesichter in 100 Metern Entfernung zu identifizieren. Jede Vibration am Montagepunkt wird durch das Zoomverhältnis verstärkt.
Wenn Ihr Mast an der Kamerahalterung um 2 mm schwankt, sieht das bei 40-facher Vergrößerung wie eine Bewegung von 80 mm im Bild aus. Die automatische Stabilisierung kann einen Teil davon kompensieren, aber sie reduziert die effektive Auflösung und verschwendet Rechenleistung.
Meine Empfehlung für High-Zoom-Installationen
Halten Sie die Mastspitze so leicht wie möglich. Verlagern Sie den Akku in die Mitte des Mastes oder auf Bodenniveau. Verwenden Sie eine Mast mit dickerer Wand oder Abspannseile, wenn der Standort anhaltenden Winden über 80 km/h ausgesetzt ist. Dies gibt Ihrem 800-Meter-Laser-PTZ die stabile Plattform, die er benötigt, um Tag und Nacht scharfe Bilder zu liefern.
Welches Design ist besser geeignet, um Diebstahl und Manipulation an unüberwachten ländlichen Standorten zu verhindern?
Diebstahl ist ein echtes Problem. Ich hatte Kunden, die über Nacht komplette Solar-Kamerasysteme auf Baustellen und abgelegenen Bauernhöfen verloren haben.
Integrierte Designs hinter der Verkleidung bieten einen besseren Diebstahlschutz, da der Akku in Mastspitzenhöhe (3-5 Meter) versteckt ist, was den physischen Zugang ohne Werkzeug und Leiter erschwert. Freistehende Bodeneinheiten sind anfälliger, können aber durch Verankerung, Schlösser und Manipulationsalarme gesichert werden.

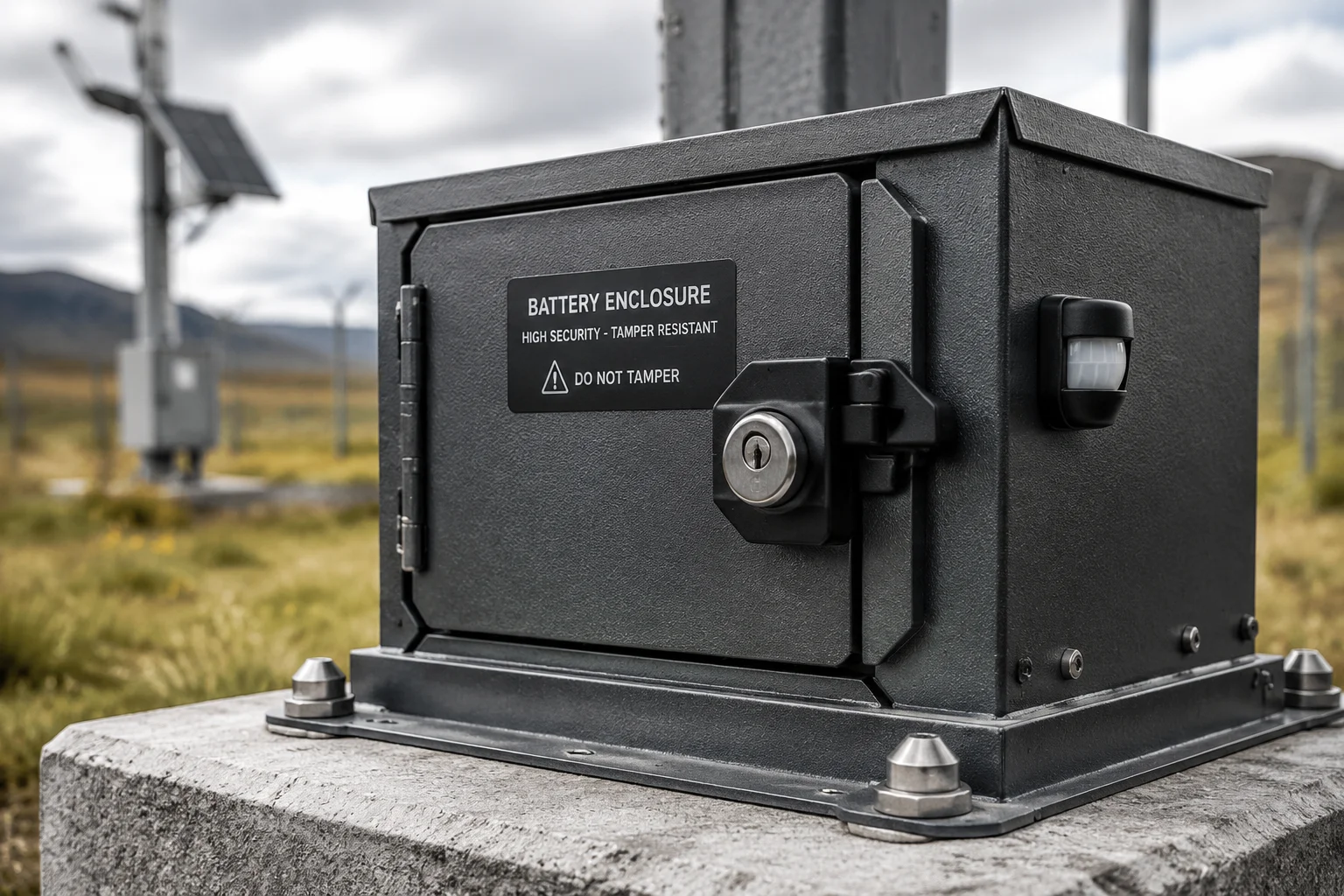

Diebstahlsichere Solar-Kamera-Akku-Box für ländliche Standorte
Das Diebstahlprofil
Die meisten Diebstähle von Solaranlagen sind opportunistisch. Jemand fährt vorbei, sieht eine glänzende Box auf Bodenniveau und schnappt sie sich. Sie bringen keine Leitern oder Kletterausrüstung mit. Sie suchen nach schnellen, einfachen Zielen.
Ein integrierter Akku in 4-5 Metern Höhe eliminiert diesen Gelegenheitsdiebstahl vollständig. Der Dieb müsste entweder den Mast erklimmen (schwierig mit Diebstahlschutzgitter5) oder Ausrüstung mitbringen. Die meisten werden sich nicht die Mühe machen.
Optionen zur Sicherung auf Bodenniveau
Wenn Sie aus thermischen Gründen oder aus Wartungsgründen eine freistehende Box wählen, können Sie diese dennoch diebstahlsicher machen:
- Beton-Ankerbolzen: Verschrauben Sie das Gehäuse mit einer gegossenen Betonplatte. Dies erfordert Elektrowerkzeuge zur Entfernung.
- Manipulationssichere Befestigungselemente: Verwenden Sie Sicherheitsschrauben, die spezielle Bits erfordern. Gängige Werkzeuge öffnen die Box nicht.
- Stahlseilschlösser: Führen Sie ein Kabel aus Flugzeugqualität durch das Gehäuse und um den Mast.
- Manipulationserkennung6: Verdrahten Sie einen Kontaktsensor mit dem 4G-Modem7. Wenn sich die Box unerwartet öffnet, erhalten Sie eine sofortige Benachrichtigung.
- Tarnung: Streichen Sie die Box passend zur Umgebung. Eine grüne Box in hohem Gras ist von der Straße aus schwerer zu erkennen.
Standortspezifische Risikobewertung
Nicht jeder Standort hat das gleiche Diebstahlrisiko. Eine Kamera, die ein Regierungsgebäude in einer Stadt überwacht, hat Sicherheitspersonal in der Nähe. Eine Kamera, die ein Pipelineventil mitten im Nirgendwo überwacht, hat keine menschliche Präsenz.
Für Standorte mit hohem Risiko (Baustellen, abgelegene Bauernhöfe, Grenzgebiete) empfehle ich den integrierten Ansatz, es sei denn, Hitze ist ein ernstes Problem. Die Beruhigung ist den Kompromiss bei der Wartung wert.
Für Standorte mit mittlerem Risiko und regelmäßigem Personenverkehr ist eine gehärtete Standalone-Box in Ordnung. Der Manipulationsalarm gibt Ihnen Reaktionszeit, und die Anwesenheit der Kamera selbst schreckt die meisten Leute ab.
Kombination beider Ansätze
Einige unserer Kunden verwenden eine hybride Strategie. Sie montieren eine kleine Notstrombatterie (20 Ah), die hinter der Platte integriert ist, für sofortige Stromversorgung. Dann platzieren sie die Hauptbatteriebank (100 Ah+) in einer verschlossenen, verankerten Bodenbox. Wenn jemand die Bodenbox stiehlt, bleibt das System 24-48 Stunden mit der Notstromversorgung online, was dem Eigentümer Zeit zum Reagieren gibt.
Dieser hybride Ansatz bietet Ihnen die thermischen Vorteile der Bodenspeicherung, die Sicherheit der höhenmontierten Notstromversorgung und den Wartungskomfort zugänglicher Hauptbatterien. Es kostet im Voraus mehr, löst aber alle drei Probleme gleichzeitig.
Versicherung und Haftung
Eine weitere Überlegung: Versicherungsgesellschaften in Nordamerika verlangen oft einen Nachweis von Diebstahlschutzmaßnahmen für abgelegene Geräte. Eine dokumentierte Härtungsstrategie (Fotos von Ankerbolzen, Seriennummern, Manipulationssensoren) kann Ihre Versicherungsprämien senken und die Abwicklung von Ansprüchen beschleunigen, falls es zu einem Diebstahl kommt.
Schlussfolgerung
Wählen Sie integriert für schnelle städtische Einsätze, bei denen Ästhetik und Diebstahlschutz am wichtigsten sind. Wählen Sie Standalone für heiße Klimazonen, große Batterieanforderungen und Standorte, an denen einfache Wartung Ihnen über die Lebensdauer des Systems Tausende von Dollar spart. Passen Sie das Design an Ihren Standort an, nicht an eine Broschüre.
