لقد فقدت مجموعة كاملة من كاميرات PTZ الخارجية خلال صيف تكساس. استمرت وحدات 4G بالداخل في التوقف عن العمل. كلفني هذا الفشل أكثر من المال - لقد كلفني ثقة العميل.
عند درجة حرارة +75 درجة مئوية، لا يزال بإمكان وحدة 4G من الدرجة الصناعية أن تعمل، ولكنها تعمل بالقرب من سقفها المقدر. وتعتمد موثوقيتها الحقيقية على فئة درجة حرارة الوحدة، وتصميم المسار الحراري داخل مبيت الكاميرا، وما إذا كانت البرامج الثابتة تحتوي على إدارة نشطة للحرارة. بدون هذه الأمور الثلاثة، توقع انخفاض الإشارة وفقدان السرعة وقصر عمر المكونات.
موثوقية وحدة الجيل الرابع 4G في اختبار درجات الحرارة المرتفعة للغاية
إذن، كيف يتصرف مودم 4G الخلوي في الواقع عند دفعه إلى +75 درجة مئوية؟ وما الذي يفصل الكاميرا التي تنجو من صيف قاسٍ عن تلك التي تموت في الأسبوع الأول؟ سأقوم بتفصيل ذلك عبر أربعة أسئلة مهمة أدناه. كل واحد منها يشير إلى خطر هندسي حقيقي رأيت أنه يعيق حتى شركات التكامل ذات الخبرة.
هل ستخنق وحدة 4G سرعة بياناتها إذا تجاوزت درجة الحرارة الداخلية 70 درجة مئوية؟
شاهدت ذات مرة بثًا مباشرًا لفيديو 4G من موقع عمل يتحول من 1080 بكسل سلس إلى فوضى منقطة في أقل من ساعة. لم يكن السبب هو الشبكة. بل كانت الحرارة.
نعم، تبدأ معظم وحدات الجيل الرابع 4G في الاختناق الحراري بين 65 درجة مئوية و75 درجة مئوية لدرجة حرارة الرقاقة الداخلية. تقلل الوحدة من طاقة الإرسال وسرعة ساعة المعالجة لمنع التلف. يقلل هذا مباشرةً من عرض النطاق الترددي للتحميل ويمكن أن يتسبب في حدوث تلعثم في الفيديو أو انخفاض الإطارات أو انقطاع الاتصال الكامل بشبكة LTE.
اختناق حراري لوحدة 4G عند درجة حرارة عالية
كيف يعمل الخنق الحراري في الواقع
عندما تقوم وحدة 4G بنقل البيانات - خاصةً دفق الفيديو عالي معدل البت - يولد معالج النطاق الأساسي ومضخم التردد اللاسلكي الكثير من الحرارة من تلقاء نفسه. في غرفة باردة عند درجة حرارة 25 درجة مئوية، لا يمثل ذلك مشكلة. ولكن عندما تكون درجة حرارة الهواء المحيط بالفعل +75 درجة مئوية، يمكن أن ترتفع درجة الحرارة الداخلية للرقاقة بسرعة لتتجاوز +100 درجة مئوية. عند هذه النقطة، تبدأ الحماية المدمجة في الوحدة في العمل.
تقوم الوحدة بأمرين لحفظ نفسها. أولاً، تقلل من طاقة الإرسال (طاقة الإرسال (TX)). وهذا يعني أن الإشارة التي ترسلها إلى برج الهاتف الخلوي تصبح أضعف. ثانيًا، يبطئ ساعة المعالجة. وهذا يعني أنه يتعامل مع عدد أقل من حزم البيانات في الثانية الواحدة. كلا هذين الإجراءين يقلل بشكل مباشر من سرعة التحميل لديك.
كيف يبدو ذلك في الميدان
لقد رأيت انخفاضًا في السرعة في العالم الحقيقي مثل هذا أثناء اختبارات مقاعد البدلاء في درجات الحرارة العالية:
| الحالة | سرعة التحميل | الكمون | استقرار الاتصال |
|---|---|---|---|
| 25 درجة مئوية (درجة حرارة الغرفة) | 18 ميغابت في الثانية | 35 مللي ثانية | مستقر، بدون قطرات |
| 60 درجة مئوية (دافئة) | 15 ميغابت في الثانية | 42 مللي ثانية | مستقر |
| 70 درجة مئوية (ساخن) | 9 ميغابت في الثانية | 68 مللي ثانية | فقدان الحزمة من حين لآخر |
| 75 درجة مئوية (قصوى) | 4-6 ميغابت في الثانية | 110+مللي ثانية | إعادة التخزين المؤقت المتكرر |
بالنسبة لشركات تكامل الأمان التي تقوم ببث فيديو بدقة 1080p أو 4K إلى نظام إدارة الفيديو، فإن هذا النوع من انخفاض السرعة يمثل مشكلة حقيقية. فإما أن يتجمد الفيديو أو تنخفض جودته أو تنقطع الجلسة تماماً. وإذا كانت الوحدة تقاوم أيضًا إشارة خلوية ضعيفة في نفس الوقت، فإن الاختناق يزداد سوءًا لأن الوحدة تحاول زيادة طاقة الإرسال - مما يولد المزيد من الحرارة - مما يخلق حلقة مفرغة.
عامل الضوضاء الحرارية
هناك أيضاً مشكلة فيزيائية في اللعب. الضوضاء الحرارية 1 تزداد الطاقة مع ارتفاع درجة الحرارة. وبشكل تقريبي، يضيف كل ارتفاع بمقدار 10 درجات مئوية حوالي 0.3-0.4 ديسيبل من التشويش. عند درجة حرارة +75 درجة مئوية، تنخفض نسبة الإشارة إلى الضوضاء (SNR) لوصلة LTE بشكل ملحوظ. في المناطق التي تكون فيها إشارة المحطة الأساسية هامشية بالفعل (على سبيل المثال، نسبة الإشارة إلى الضوضاء إلى الإشارة أقل من -100 ديسيبل ميلي واط)، يمكن أن تؤدي هذه الضوضاء الإضافية إلى دفع الاتصال إلى ما دون الحد الأدنى. قد تظل الوحدة قيد التشغيل، لكنها ببساطة لا تستطيع فك تشفير الإشارة الواردة بشكل نظيف بما يكفي للبقاء على الاتصال.
في Loyalty-Secu، أعالج هذا الأمر في برنامجنا الثابت. عندما يُبلغ مستشعر درجة الحرارة الداخلي للوحدة عن درجة حرارة أعلى من 70 درجة مئوية، يتحول البرنامج الثابت إلى وضع “تجانس حركة المرور”. فهو يقلل من معدل بتات الفيديو، ويطيل الفاصل الزمني لنبضات القلب، ويتجنب التحميلات المتتالية. هذا يحافظ على الوحدة من الارتفاع في الإغلاق الحراري أثناء ذروة الحرارة.
ما هي إجراءات التبريد التي تحمي المودم الخلوي خلال صيف كاليفورنيا الحار؟
لقد قمت بفتح الكاميرات المرتجعة من قبل ووجدت وحدة 4G موضوعة في جيب بلاستيكي بدون تدفق هواء. لا عجب أنها تعطلت.
يعتمد التبريد الفعال لمودم الجيل الرابع 4G الخارجي على ثلاثة أشياء: مسار حراري مباشر من الوحدة إلى مبيت معدني، ومواد واجهة حرارية عالية التوصيل، وتخطيط ذكي للوحة PCB يفصل المودم عن مصادر الحرارة الأخرى مثل وحدة المعالجة الرئيسية ومنظمات الطاقة.

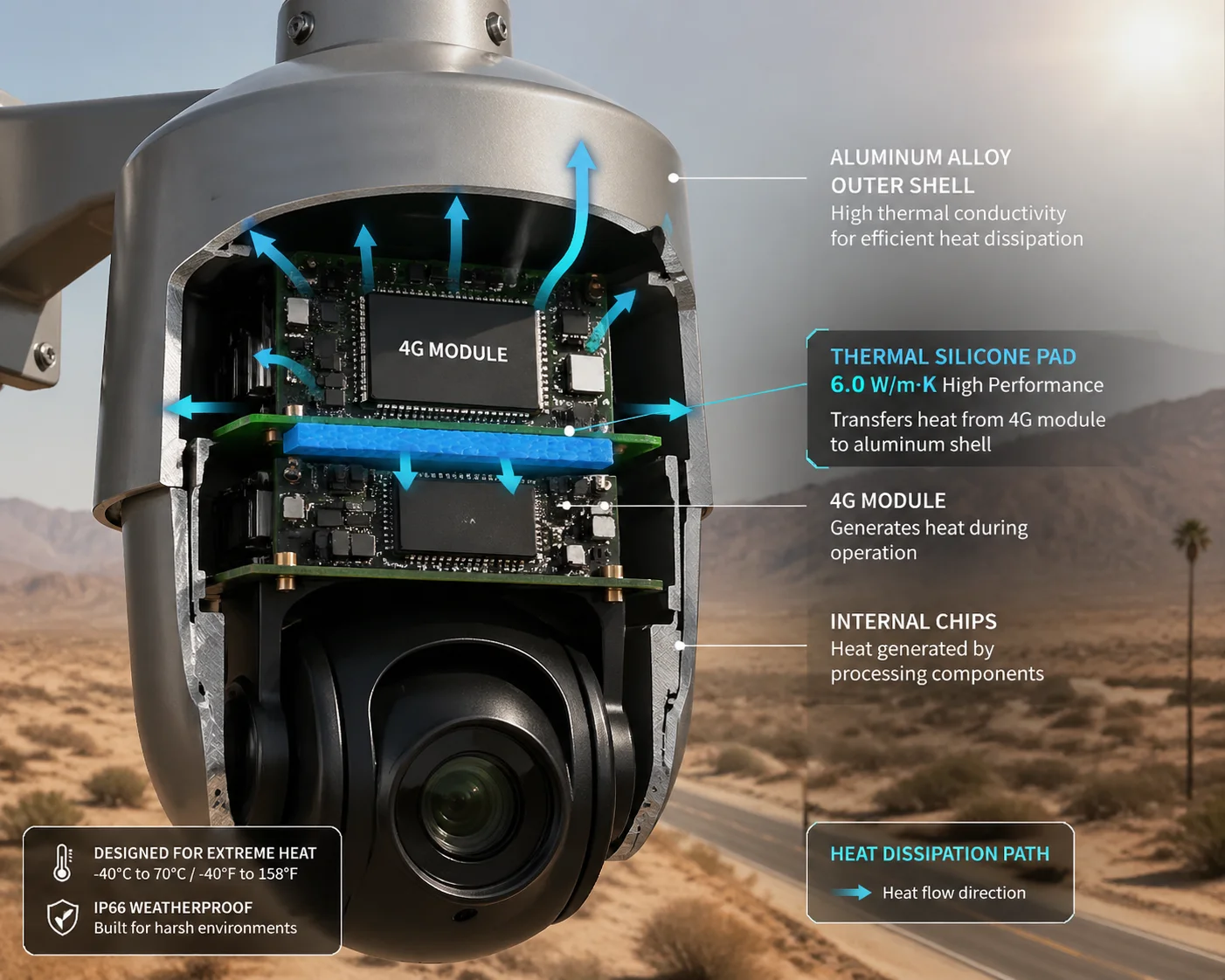

تصميم التبريد للمودم الخلوي 4G في كاميرا PTZ الخارجية
لماذا يعتبر التبريد السلبي أكثر أهمية مما تظن؟
معظم كاميرات PTZ الخارجية عبارة عن وحدات محكمة الغلق. لديها تصنيفات IP66 أو IP67. وهذا يعني عدم وجود مراوح أو فتحات تهوية أو هواء قسري. يجب أن تتم جميع عمليات إزالة الحرارة من خلال التوصيل السلبي والإشعاع. إذا كانت وحدة 4G مثبتة على ثنائي الفينيل متعدد الكلور العاري داخل قبة بلاستيكية بدون تلامس معدني، فلن يكون للحرارة مكان تذهب إليه. الوحدة تطبخ نفسها ببطء.
تصميم المسار الحراري
يبدأ النهج الصحيح على مستوى ثنائي الفينيل متعدد الكلور. في شركة Loyalty-Secu، أتأكد من أن وحدة 4G لدينا تحتوي على مستوى أرضي نحاسي كبير تحتها. يتصل هذا المستوى النحاسي ب وسادة حرارية - صفيحة سيليكون ناعمة موصلة للحرارة - والتي تضغط مباشرةً على الجزء الداخلي من مبيت الألومنيوم. ثم يعمل الغلاف بعد ذلك كمشتت حراري عملاق، يشع الحرارة في الهواء الخارجي.
إليك كيفية المقارنة بين مواد الواجهات الحرارية المختلفة (TIMs):
| المواد | الموصلية الحرارية (وات/م كلفن) | التكلفة | الاستخدام النموذجي |
|---|---|---|---|
| فجوة الهواء (بدون وسادة) | 0.025 | مجاناً | كاميرات الميزانية (سيئة) |
| وسادة حرارية قياسية | 1.0-2.0 | منخفضة | أجهزة متوسطة المدى |
| وسادة سيليكون عالية الأداء | 5.0-6.0 | متوسط | الكاميرات الصناعية |
| صفيحة الجرافين | 10-20 (في المستوى 10-20) | عالية | بريميوم / عسكري |
أنا أستخدم وسادة سيليكون حرارية 6.0 واط/م-ك في موديلات 4G الشمسية PTZ الخاصة بنا. وهذا يعطي جسراً حرارياً صلباً من الوحدة إلى الغلاف دون إضافة الكثير من التكلفة.
تخطيط ثنائي الفينيل متعدد الكلور: إبعاد مصادر الحرارة عن بعضها البعض
خطأ آخر أراه في التصميمات الرخيصة هو حشر وحدة 4G بجوار معالج الفيديو الرئيسي أو مرحلة طاقة PoE. كلاهما يعمل ساخنًا بمفرده. عندما تكدسهما معًا، يمكن أن تكون درجة حرارة اللوحة المحلية 15-20 درجة مئوية فوق الهواء المحيط داخل الغلاف. لذا حتى لو كانت درجة حرارة الهواء الخارجي 55 درجة مئوية فقط، فقد تكون الوحدة موجودة بالفعل في جيب 75 درجة مئوية.
أبقي وحدة 4G منفصلة فعليًا عن المكونات عالية الحرارة على ثنائي الفينيل متعدد الكلور. وأضيف أيضًا صبّات نحاسية للتخفيف من الحرارة حول منطقة الوحدة واستخدم لوحًا متعدد الطبقات لتوزيع الحرارة على سطح أوسع.
الضميمة نفسها
لون مبيت الكاميرا وطلائها مهمان أيضًا. يمكن أن تصل درجة حرارة سطح الغلاف المعدني المطلي باللون الأسود في شمس كاليفورنيا المباشرة إلى 80-90 درجة مئوية. أنا أستخدم طلاءات ذات ألوان فاتحة، وحيثما أمكن، واقي من الشمس فوق هيكل الكاميرا. يمكن أن يؤدي ذلك وحده إلى خفض درجة الحرارة الداخلية بمقدار 10-15 درجة مئوية، وهو ما يمثل غالبًا الفرق بين التشغيل المستقر والإيقاف الحراري.
كيف يختلف تصنيف “الدرجة الصناعية” للوحدة النمطية عن الأجزاء من الدرجة الاستهلاكية؟
كنت أفترض أن “الدرجة الصناعية” كانت مجرد علامة تسويقية. ثم أجريت اختبارات جنبًا إلى جنب في غرفة حرارية، وكان الفرق واضحًا جدًا.
وحدات 4G من الدرجة الصناعية مصنفة من -40 درجة مئوية إلى +85 درجة مئوية وتستخدم مكونات مختارة لتحمل درجات حرارة واسعة. يتم تصنيف الوحدات من فئة المستهلكين من 0 درجة مئوية إلى +50 درجة مئوية وستدخل في إيقاف التشغيل الحراري أو تعاني من تلف دائم عند +75 درجة مئوية. الفجوة ليست مجرد مواصفات - إنها عتبة البقاء على قيد الحياة.

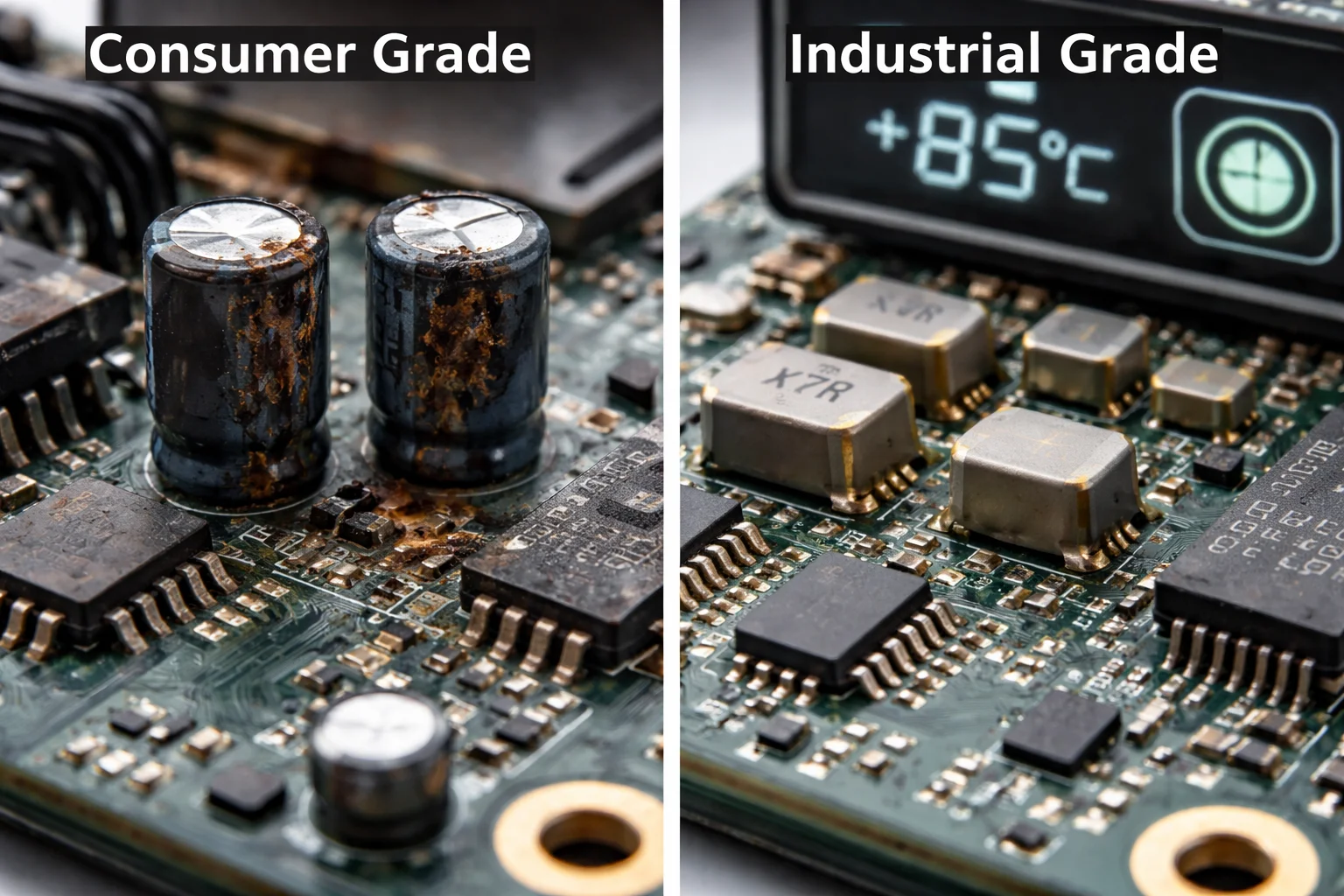

مقارنة وحدة 4G من الفئة الصناعية مقابل وحدة 4G من الفئة الاستهلاكية
فهم تصنيفات درجة الحرارة
معظم أوراق بيانات وحدات الجيل الرابع 4G من كويكتيل 2 أو سيمكوم 3 تظهر نطاقين لدرجات الحرارة. الأول هو درجة حرارة التشغيل - النطاق الذي تفي فيه الوحدة بجميع مواصفات الترددات اللاسلكية والإنتاجية الخاصة بـ 3GPP. والثاني هو درجة الحرارة الممتدة - النطاق حيث لا يزال بإمكان الوحدة النمطية الاتصال وتمرير البيانات، ولكن قد تنزلق بعض أرقام أداء الترددات اللاسلكية خارج الحدود القياسية.
على سبيل المثال، تسرد وحدة Quectel EG800Q Cat 1:
- التشغيل: -35 درجة مئوية تحت الصفر إلى +75 درجة مئوية
- ممتد: -40 درجة مئوية إلى +85 درجة مئوية
هذا يعني أن +75 درجة مئوية تقع عند الحافة العليا لنطاق “التشغيل”. تم تصميم الوحدة للتعامل معها، ولكن لا يوجد أي هامش. إذا أضاف تخطيط ثنائي الفينيل متعدد الكلور أو تصميم المبيت حتى بضع درجات إضافية، تنتقل الوحدة إلى المنطقة “الممتدة” - ويبدأ الأداء في التدهور.
ما الذي يجعل الأجزاء الصناعية مختلفة في الداخل
الفرق ليس مجرد ملصق. تستخدم الوحدات من الدرجة الصناعية مكونات تم تجميعها واختبارها خصيصًا لنطاقات درجات الحرارة الواسعة. وهذا يشمل:
- المذبذبات التي تحافظ على ثبات التردد من -40 درجة مئوية إلى +85 درجة مئوية
- مضخمات الطاقة مصنفة لدرجات حرارة الوصلة الأعلى
- المكثفات مصنوعة من عوازل X7R أو C0G بدلاً من أنواع Y5V الأرخص ثمناً التي تفقد السعة في درجات الحرارة القصوى
- وصلات اللحام مصممة للتعامل مع التدوير الحراري المتكرر دون تشقق
قاعدة أرهينيوس وعمر المكونات
هناك قاعدة معروفة في مجال موثوقية الإلكترونيات تسمى معادلة أرهينيوس 4. بعبارات بسيطة، لكل 10 درجات مئوية زيادة في درجة حرارة التشغيل، ينخفض عمر المكثفات الإلكتروليتية إلى النصف. لذا فإن المكثف المقدر له 10,000 ساعة عند 45 درجة مئوية قد يدوم 2500 ساعة فقط عند 65 درجة مئوية - وحوالي 1,250 ساعة عند 75 درجة مئوية. وهذا يعني 52 يومًا تقريبًا من التشغيل المستمر قبل أن يبدأ في الانتفاخ أو التسريب.
هذا هو السبب في أنني لا أقبل أبدًا تصميمًا يستخدم مكثفات قياسية من الدرجة الاستهلاكية بالقرب من وحدة 4G. في كاميراتنا Loyalty-Secu، أضع مواصفات مكثفات ذات عمر طويل ومقاومة لدرجات الحرارة العالية (درجة الحرارة المقدرة 105 درجة مئوية، وعمر افتراضي لا يقل عن 5000 ساعة في درجة الحرارة المقدرة) لجميع دوائر إمداد الطاقة حول المودم. وهذا يعطينا عمر خدمة حقيقي يقاس بالسنوات وليس بالأشهر.
جدول مقارنة سريعة
| الميزة | درجة المستهلك | الدرجة الصناعية |
|---|---|---|
| نطاق درجة حرارة التشغيل | 0 درجة مئوية إلى +50 درجة مئوية | -35 درجة مئوية إلى +75 درجة مئوية |
| نطاق درجة الحرارة الممتد | لا يوجد | -40 درجة مئوية إلى +85 درجة مئوية |
| تصنيف المكثف | 85 درجة مئوية / 2000 ساعة | 105 درجة مئوية / 5000+ ساعة |
| خطر الإغلاق الحراري عند 75 درجة مئوية | عالية جداً | منخفض (ضمن المواصفات) |
| علاوة السعر | خط الأساس | +15-25% |
| الاستخدام النموذجي | الهواتف والأجهزة اللوحية | الكاميرات الخارجية، إنترنت الأشياء الصناعية |
هل تتمتع فتحة بطاقة SIM بتصميم مقاوم لدرجات الحرارة العالية لمنع الالتواء؟
لقد قمت بسحب صواني SIM من وحدات معطلة ووجدت الحامل البلاستيكي مثنيًا وبطاقة SIM بالكاد تلامسها. هذا هو وضع الفشل الذي لا يفكر فيه معظم الناس أبدًا.
نعم، يجب أن تكون فتحة بطاقة SIM مصممة لدرجات حرارة عالية. تستخدم حوامل بطاقات SIM القياسية مواد بلاستيكية مصنفة حتى 85 درجة مئوية فقط. عند درجة حرارة محيطة +75 درجة مئوية، يمكن أن تدفع النقاط الساخنة الموضعية لثنائي الفينيل متعدد الكلور الفتحة إلى ما بعد هذا الحد، مما يتسبب في التواء وضعف الاتصال وانقطاع الشبكة بشكل متقطع. تستخدم التصاميم الصناعية نايلون عالي الحرارة (PA9T) أو LCP 5 العلب المصنفة حتى 105 درجة مئوية أو أعلى.

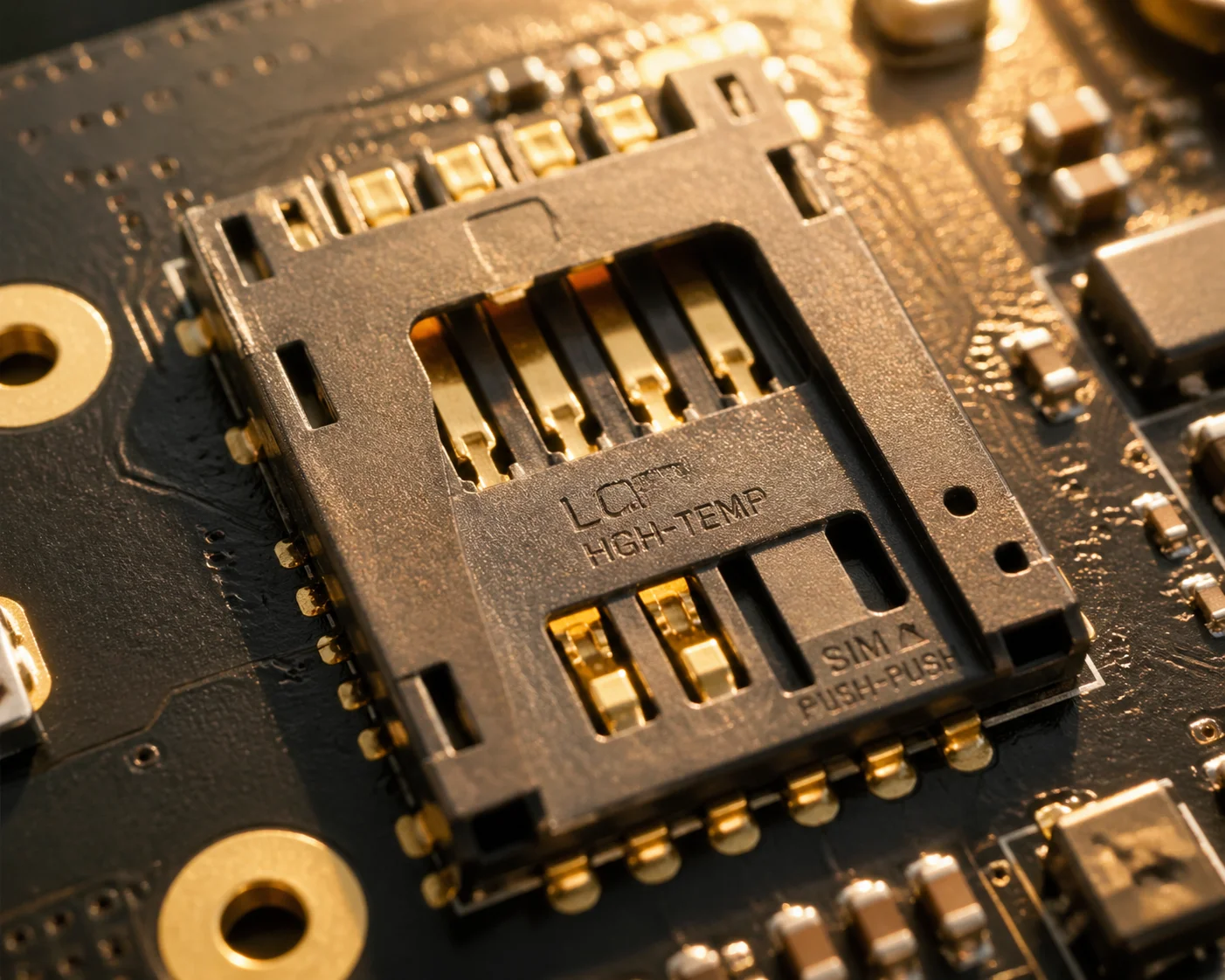

تصميم فتحة بطاقة SIM ذات درجة حرارة عالية للكاميرا الخارجية
لماذا تعتبر فتحة SIM حلقة ضعيفة
يركز الجميع على شريحة وحدة 4G عند الحديث عن الحرارة. لكن فتحة بطاقة SIM هي مكون ميكانيكي - وغالباً ما تكون الأجزاء الميكانيكية هي أول الأجزاء التي تتعطل بسبب الحرارة. حامل بطاقة SIM القياسي مصنوع من البلاستيك المصبوب بالحقن. إذا كان البلاستيك ليناً أو ملتوياً ولو قليلاً، فإن أصابع التلامس الذهبية تفقد الضغط على وسادات بطاقة SIM. والنتيجة هي اتصال متقطع. قد تسجل الوحدة على الشبكة، ثم تنقطع ثم تعود - مراراً وتكراراً. يعد هذا أحد أصعب الأعطال التي يمكن تشخيصها عن بُعد لأن السجلات تُظهر فقط حالات انقطاع الاتصال العشوائي بدون نمط واضح.
اختيار المواد لحامل بطاقة SIM
الإصلاح بسيط ولكنه مهم. أستخدم حاملات SIM مصنوعة من PA9T (نايلون عالي الحرارة) أو LCP (بوليمر بلوري سائل). تحافظ كلتا هاتين المادتين على شكلها وصلابتها بشكل جيد فوق 100 درجة مئوية.
إليك سبب أهمية ذلك. في مبيت PTZ مغلق محكم الإغلاق وموضوع تحت أشعة الشمس المباشرة، قد تكون درجة حرارة الهواء المحيط بالداخل 75 درجة مئوية. لكن سطح ثنائي الفينيل متعدد الكلور بالقرب من منظم الطاقة أو SoC الرئيسي يمكن أن يكون 85-95 درجة مئوية. إذا كان حامل SIM بجوار إحدى هذه المناطق الساخنة مباشرة، فسوف يشهد درجات حرارة أعلى بكثير من المحيط العام.
بطاقة SIM نفسها
تحتوي بطاقة SIM أيضاً على تصنيف لدرجات الحرارة. يتم تصنيف بطاقات SIM الاستهلاكية القياسية للمستهلكين من -25 درجة مئوية إلى +85 درجة مئوية. بالنسبة لعمليات النشر في درجات الحرارة الشديدة، أوصي بما يلي بطاقات SIM من الفئة الصناعية مصنفة حتى +105 درجة مئوية. وتستخدم هذه المواد ركيزة مختلفة وطلاء ذهبي أكثر سمكًا على وسادات التلامس لمقاومة الأكسدة في درجات الحرارة العالية.
موثوقية اللحام والتلامس
بالإضافة إلى الهيكل البلاستيكي، فإن وصلات اللحام التي تثبت حامل SIM في ثنائي الفينيل متعدد الكلور مهمة أيضًا. تخلق دورات التسخين والتبريد المتكررة - مثل انتقال الكاميرا من 75 درجة مئوية خلال النهار إلى 20 درجة مئوية في الليل - ضغطًا حراريًا على كل وصلة لحام. على مدى مئات الدورات، يمكن أن تتشقق الوصلة الضعيفة. لقد حددت أن جميع وسادات لحام حامل SIM تستخدم ENIG (ذهب مغمور بالنيكل عديم النيكل الكهربائي) 6 على مركبات ثنائي الفينيل متعدد الكلور. وهذا يعطي سطح تلامس مسطحًا وموثوقًا يتحمل التدوير الحراري بشكل أفضل بكثير من تشطيبات HASL (تسوية اللحام بالهواء الساخن) القياسية.
ما أطلبه من خط الإنتاج لدينا
في خط التجميع Loyalty-Secu الخاص بنا، يمر كل حامل شريحة SIM بـ اختبار قوة الدفع والسحب بعد اللحام. أقوم أيضًا بتشغيل عينة دفعة من خلال 500 دورة حرارية (من -20 درجة مئوية إلى +80 درجة مئوية) والتحقق من تغيرات مقاومة التلامس. إذا تغيرت المقاومة بأكثر من 10%، يتم رفض الدفعة. هذا النوع من الاختبارات ليس براقًا، لكنه ما يمنع حامل شريحة $0.15 من قتل كاميرا $500 في الميدان.
الخاتمة
عند درجة حرارة +75 درجة مئوية، لا يصمد إلا نظام مصمم هندسيًا بالكامل - وحدة صناعية، ومسار حراري مناسب، وبرنامج ثابت ذكي، وكل جزء صغير مصمم لتحمّل الحرارة.
1. تأثير ضوضاء جونسون-نيكويست الحرارية على حساسية الترددات اللاسلكية. ︎ 2. مواصفات درجة حرارة وحدة كويكتيل EG800Q من الفئة الصناعية. ︎ 3. خط إنتاج وحدة SIMCom ذات درجة الحرارة الواسعة من الجيل الرابع 4G. ︎ 4. معادلة أرهينيوس لتقدير العمر الافتراضي القائم على درجة الحرارة. ︎ 5. البوليمر البلوري السائل لحاملي شرائح SIM ذات درجة الحرارة العالية. ︎ 6. تشطيب ثنائي الفينيل متعدد الكلور ENIG لموثوقية التدوير الحراري. ︎ 7. ثبات درجة حرارة العازل الكهربائي للمكثف X7R مقابل Y5V. ︎ 8. مقارنة الموصلية الحرارية لمواد الواجهة الحرارية. ︎ 9. إرشادات تصميم الإدارة الحرارية لثنائي الفينيل متعدد الكلور IPC-2221. ︎ 10. زحف مفصل اللحام والتعب الناتج عن التدوير الحراري. ︎
