ما مدى سلاسة تركيز الصورة أثناء انتقالات التكبير المستمر؟

لقد فقدت عدد المرات التي اتصل بي فيها عميل محبطًا لأن كاميرا PTZ الخاصة به حولت كل تكبير إلى فوضى ضبابية.

أثناء التكبير/التصغير المستمر، يجب أن تحافظ كاميرا PTZ جيدة التصميم على وضوح الصورة من 1X إلى 40X دون ضبابية مرئية أو تعقب التركيز البؤري. ويتطلب ذلك حركة عدسة متزامنة، وخوارزميات ضبط بؤري تلقائي تنبؤي وخوارزميات ضبط بؤري تلقائي تنبؤي ومحركات متدرجة عالية الدقة تعمل معاً في الوقت الحقيقي للحفاظ على مستوى بؤري مغلق طوال فترة الانتقال بأكملها.

أداء التركيز البؤري المستمر للتكبير/التصغير المستمر لكاميرا PTZ

في هذه المقالة، سأشرح لك بالضبط كيف تحقق كاميراتنا تجربة التكبير/التصغير “السلسة كالحرير”. كما سأشارك أيضًا طريقة اختبار عملية يمكنك استخدامها للتحقق من الأداء البؤري لأي كاميرا PTZ بنفسك. سواء أكنت مدمج نظام أو مدير مشروع هندسي، سيساعدك هذا الدليل على فصل الأداء البصري الحقيقي عن زغب التسويق.

هل تظل الصورة واضحة وثابتة طوال عملية التكبير/التصغير من 1X إلى 40X بأكملها؟

في كل مرة أقوم فيها بعرض تكبير/تصغير كامل النطاق على عميل جديد، فإن أول ما يشاهدونه هو تلك اللحظة المخيفة عندما تصبح الصورة ضعيفة.

نعم، تحافظ كاميرات PTZ الخاصة بنا على تركيز بؤري واضح ومستقر طوال نطاق التكبير/التصغير من 1X إلى 40X بالكامل. يتم تحقيق ذلك من خلال منحنيات تتبع التركيز البؤري التي تمت معايرتها في المصنع والتي تزامن مجموعات عدسة التكبير/التصغير والتركيز البؤري، بحيث لا تفقد الصورة وضوحها أبدًا أثناء الانتقال.

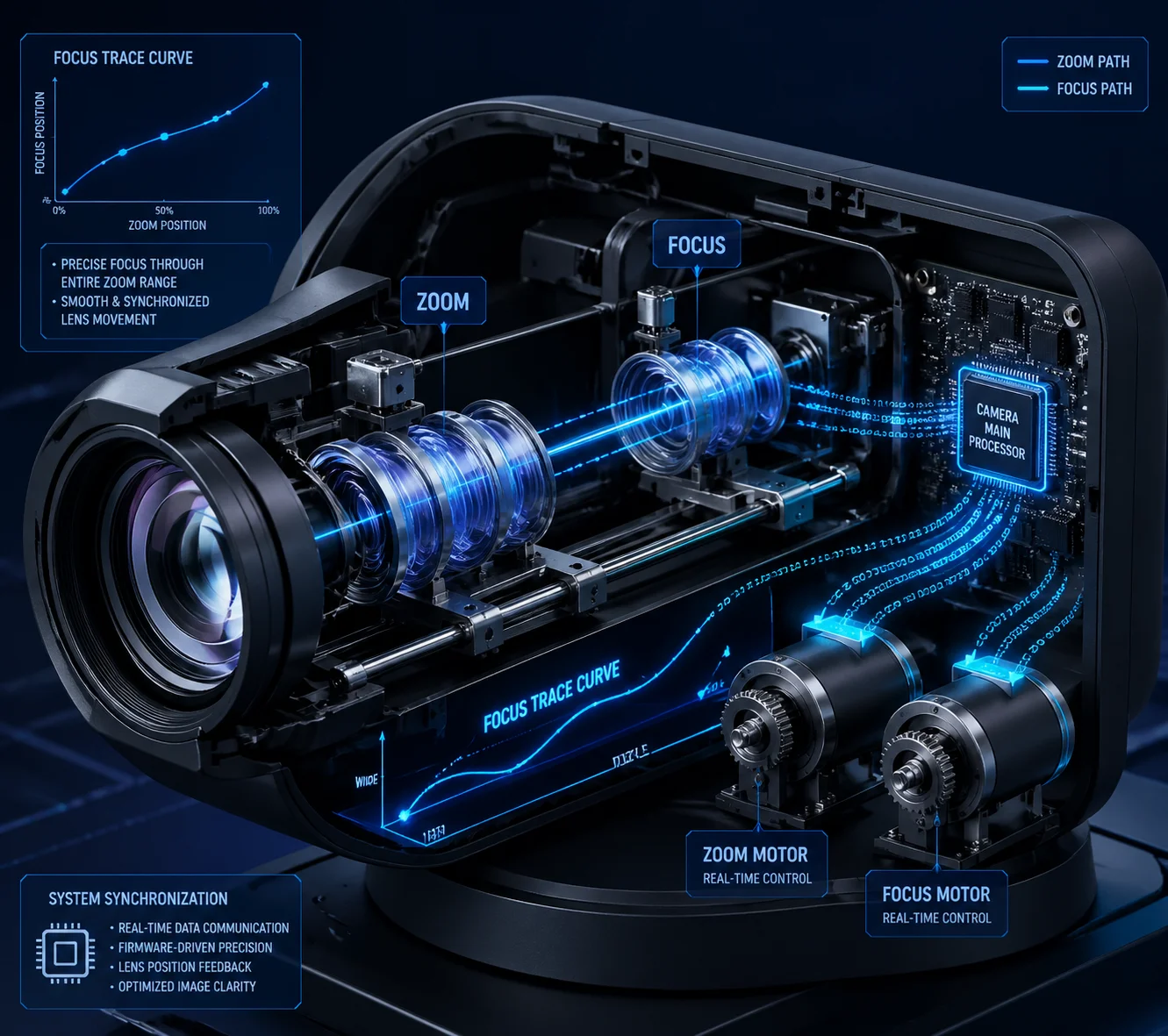

اختبار وضوح التكبير/التصغير من 1X إلى 40X لكاميرا PTZ

ما هو منحنى التتبع البؤري؟

التكبير ليس مجرد تحريك قطعة واحدة من الزجاج. داخل وحدة عدسة PTZ، توجد مجموعتان منفصلتان للعدسة. تتحكم إحداهما في التكبير. وتتحكم الأخرى في الضبط البؤري. إذا تحركت هاتان المجموعتان بشكل مستقل، فستحصل على ضبابية في كل مرة تقوم فيها بالتكبير.

يحل منحنى تتبع التركيز البؤري هذه المشكلة. قبل أن تغادر كل وحدة عدسة مصنعنا، نقوم بتشغيلها من خلال عملية معايرة. يقوم مهندسونا بتسجيل الموضع الفعلي الدقيق الذي يجب أن تكون عليه مجموعة عدسة التركيز البؤري لكل موضع تكبير/تصغير. وتصبح هذه البيانات جدول بحث مخزّن في البرنامج الثابت للكاميرا.

عند إرسال أمر تكبير/تصغير، لا تقوم الكاميرا بالتكبير أولاً ثم إعادة التركيز. تتحرك مجموعتا العدسة في نفس الوقت. يعرف البرنامج الثابت بالفعل أين يجب أن تكون مجموعة التركيز البؤري في المللي ثانية التالية. لذا تظل الصورة واضحة طوال نطاق التكبير/التصغير بالكامل.

سبب أهمية ذلك بالنسبة للتكبير/التصغير البصري 40X

عند مستويات التكبير/التصغير المنخفضة مثل 2X أو 5X، يمكن لمعظم الكاميرات مواكبة ذلك. عمق المجال واسع. أخطاء التركيز البؤري الصغيرة غير مرئية. ولكن عند 40X، يصبح عمق المجال ضيقًا للغاية. حتى الاختلال البسيط بين التكبير/التصغير ومجموعات الضبط البؤري يؤدي إلى ضبابية مرئية.

هذا هو المكان الذي تفشل فيه كاميرات PTZ الرخيصة. فهي تعتمد على منحنى تركيز بؤري عام لا يتطابق مع الخصائص البصرية الفعلية لكل عدسة على حدة. نهجنا مختلف. تتم معايرة كل عدسة على حدة.

التأثير الواقعي

السيناريو	رخيصة PTZ (منحنى عام)	الولاء-سيكو بي تي زد (منحنى معايرة)
تكبير 1X 1X → 10X	ضبابية طفيفة، تتعافى خلال 0.5 ثانية	لا توجد ضبابية مرئية
تكبير 10X 10X → 25X	ضبابية واضحة، تصطاد لـ 1-2 ثانية	لا توجد ضبابية مرئية
تكبير 25X 25X → 40X	ضبابية شديدة، قد تفشل في إعادة التركيز	تعديل دقيق وجيز، حاد في أقل من 0.1 ثانية

بالنسبة لشخص مثل ديفيد، الذي يحتاج إلى تكبير لوحة ترخيص على بعد 500 متر، فإن هذه الثانية أو الثانية أو الثانية من الضبابية تعني أن السيارة قد اختفت بالفعل. يزيل منحنى المعايرة لدينا هذه الفجوة.

دور تعويض درجة الحرارة

إليك شيئًا لا يتحدث عنه معظم المصنعين أبدًا. يغير الزجاج البصري معامل انكساره عندما تتغير درجة الحرارة. في أماكن مثل تكساس، حيث يمكن أن تتجاوز درجات الحرارة في منتصف النهار 45 درجة مئوية، فإن منحنى تتبع البؤرة الذي كان يعمل بشكل مثالي عند 20 درجة مئوية سينحرف.

يقرأ برنامجنا الثابت البيانات من مستشعر درجة الحرارة الداخلي ويطبق التصحيحات الدقيقة في الوقت الحقيقي على منحنى التركيز البؤري. وهذا يعني أن الكاميرا تظل دقيقة سواء كانت درجة الحرارة متجمدة في الشتاء الكندي أو مخبوزة في صيف الشرق الأوسط.

كيف يمكنك التخلص من “الاهتزاز” أو الضبابية اللحظية أثناء التغييرات البؤرية عالية السرعة؟

شاهدت ذات مرة كاميرا أحد المنافسين تحاول تتبع شخص يركض أثناء التكبير. بدت الصورة وكأنها تعاني من نوبة صرع.

لقد تخلصنا من الارتعاش والضبابية اللحظية من خلال الجمع بين ثلاث تقنيات للضبط البؤري التلقائي - الضبط البؤري التلقائي للتباين والضبط البؤري التلقائي لاكتشاف الطور (PDAF) والضبط البؤري التلقائي بمساعدة الذكاء الاصطناعي - مع محركات متدرجة ذات 256 خطوة متناهية الصغر. يعمل هذا النهج ثلاثي الطبقات على تثبيت الضبط البؤري في أقل من 0.1 ثانية ويحافظ على سلاسة حركة المحرك بدلاً من التشنج.

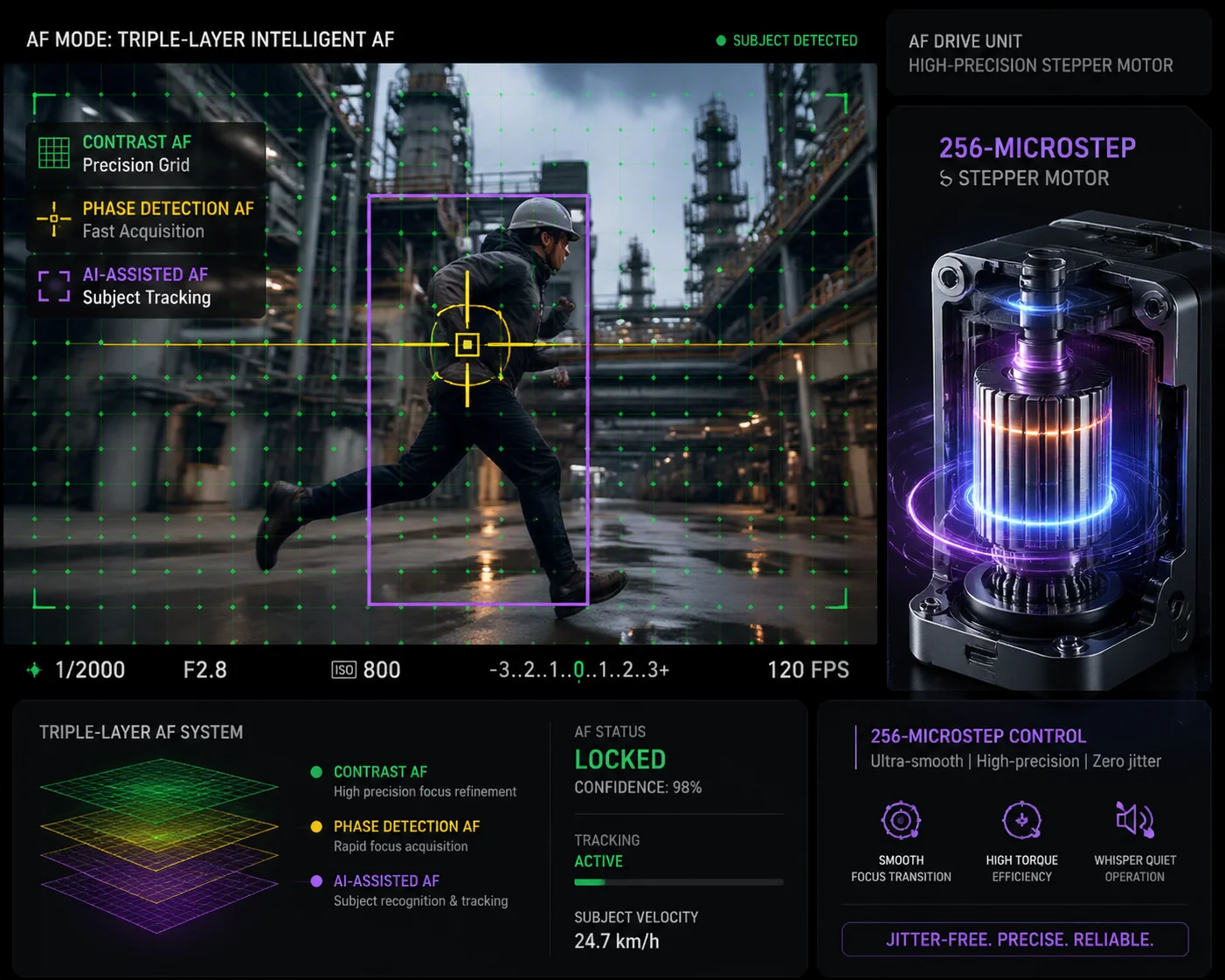

نظام تركيز الكاميرا PTZ المضاد للاهتزاز

فهم أوضاع الضبط البؤري التلقائي الثلاثة

لا توجد طريقة واحدة للتركيز البؤري التلقائي تعمل بشكل مثالي في كل موقف. ولهذا السبب تستخدم كاميراتنا ثلاث طرق في نفس الوقت. كل واحدة منها تعالج جزءًا مختلفًا من المشكلة.

التباين AF يحلل حدة حواف البكسل في الصورة. يعمل عن طريق قياس التباين. عندما يكون التباين في أعلى مستوى، تكون الصورة في بؤرة التركيز. هذه الطريقة دقيقة جداً للمشاهد الثابتة. لكنها بطيئة لأنها تحتاج إلى “البحث” ذهابًا وإيابًا للعثور على القمة.

التركيز البؤري التلقائي لاكتشاف الطور (PDAF) يحسب فرق الطور للضوء الوارد. ويمكنه تحديد الاتجاه الذي يجب أن يتحرك فيه البؤرة ومقداره، كل ذلك في قياس واحد. هذا سريع. فهو يثبت على المستوى البؤري الصحيح في غضون 0.1 ثانية. ولكنها أقل دقة من الضبط البؤري التبايني للضبط البؤري التلقائي للضبط الدقيق.

التردد الأذيني بمساعدة الذكاء الاصطناعي يضيف الذكاء فوق الطرق البصرية. فبدلاً من التركيز على أي شيء يحتوي على أكبر قدر من التباين، فإنه يحدد الأشكال البشرية وأشكال المركبات في الإطار. ثم يخبر نظام التركيز البؤري بإعطاء الأولوية لتلك الأجسام.

طريقة AF	السرعة	الدقة	أفضل حالة استخدام
التباين AF	بطيء (0.3-0.8 ثانية)	عالية جداً	المشاهد الثابتة، الضبط النهائي
اكتشاف الطور AF	سريع جدًا (أقل من 0.1 ثانية)	معتدل	القفل الأولي أثناء بدء التكبير/التصغير
التردد الأذيني بمساعدة الذكاء الاصطناعي	سريع (0.1-0.3 ثانية)	عالية (مدركة للهدف)	مواضيع متحركة، خلفيات معقدة

كيف يعملان معاً

عند بدء التكبير/التصغير، يتم تشغيل PDAF أولاً. فهو يجعل التركيز البؤري “في الملعب” على الفور تقريبًا. ثم يتولى الضبط البؤري التبايني الضبط البؤري التلقائي للتباين من أجل الضبط النهائي. وفي الوقت نفسه، يراقب التركيز البؤري التلقائي بالذكاء الاصطناعي المشهد باستمرار. إذا سار شخص ما خلف شجرة وظهر مرة أخرى، يخبر الذكاء الاصطناعي-التركيز البؤري التلقائي النظام بتجاهل الشجرة وإعادة التركيز على الشخص.

يعني هذا النهج متعدد الطبقات أنك لن ترى أبدًا “مطاردة” الكاميرا، أي البحث المزعج عن التركيز البؤري ذهابًا وإيابًا الذي يجعل الصورة تنبض بالحدة وإبعادها عن الوضوح.

جانب الأجهزة: محركات 256 ميكرو خطوة صغيرة

خوارزميات البرامج هي نصف القصة فقط. إذا كان المحرك الذي يحرك عدسة التركيز البؤري بدائيًا، فستظل الصورة ترتعش. تستخدم العديد من كاميرات PTZ منخفضة التكلفة محركات متدرجة أساسية ذات 16 أو 32 خطوة صغيرة. كل خطوة عبارة عن قفزة صغيرة ولكنها مرئية.

تستخدم محركاتنا 256 خطوة فرعية متناهية الصغر ¹. هذا يعني أن العدسة تتحرك بزيادات صغيرة للغاية. الحركة خطية وسلسة، وليست خطوة بخطوة. والنتيجة هي عدم وجود تلعثم مرئي أثناء تعديلات الضبط البؤري.

هناك ميزة إضافية هنا أيضاً. هذه المحركات صامتة تقريباً. في سيناريوهات المراقبة السرية التي تكون فيها المراقبة الصوتية نشطة، لن تسمع حركة العدسة.

هل يمكنني مشاهدة عينة فيديو للأداء البؤري أثناء التكبير السريع؟

أتلقى هذا الطلب مرة واحدة على الأقل في الأسبوع، وبصراحة، أعتقد أنه أذكى سؤال يمكن أن يطرحه المشتري.

نحن نقدم عينات فيديو غير محررة وكاملة الطول تُظهر التكبير المستمر من 1X إلى 40X في ظروف النهار والليل. هذه تسجيلات خام وليست مقاطع تسويقية. يمكنك طلبها مباشرةً عن طريق إرسالها عبر البريد الإلكتروني sales05@loyalty-secu.com مع حالة الاستخدام الخاصة بك.

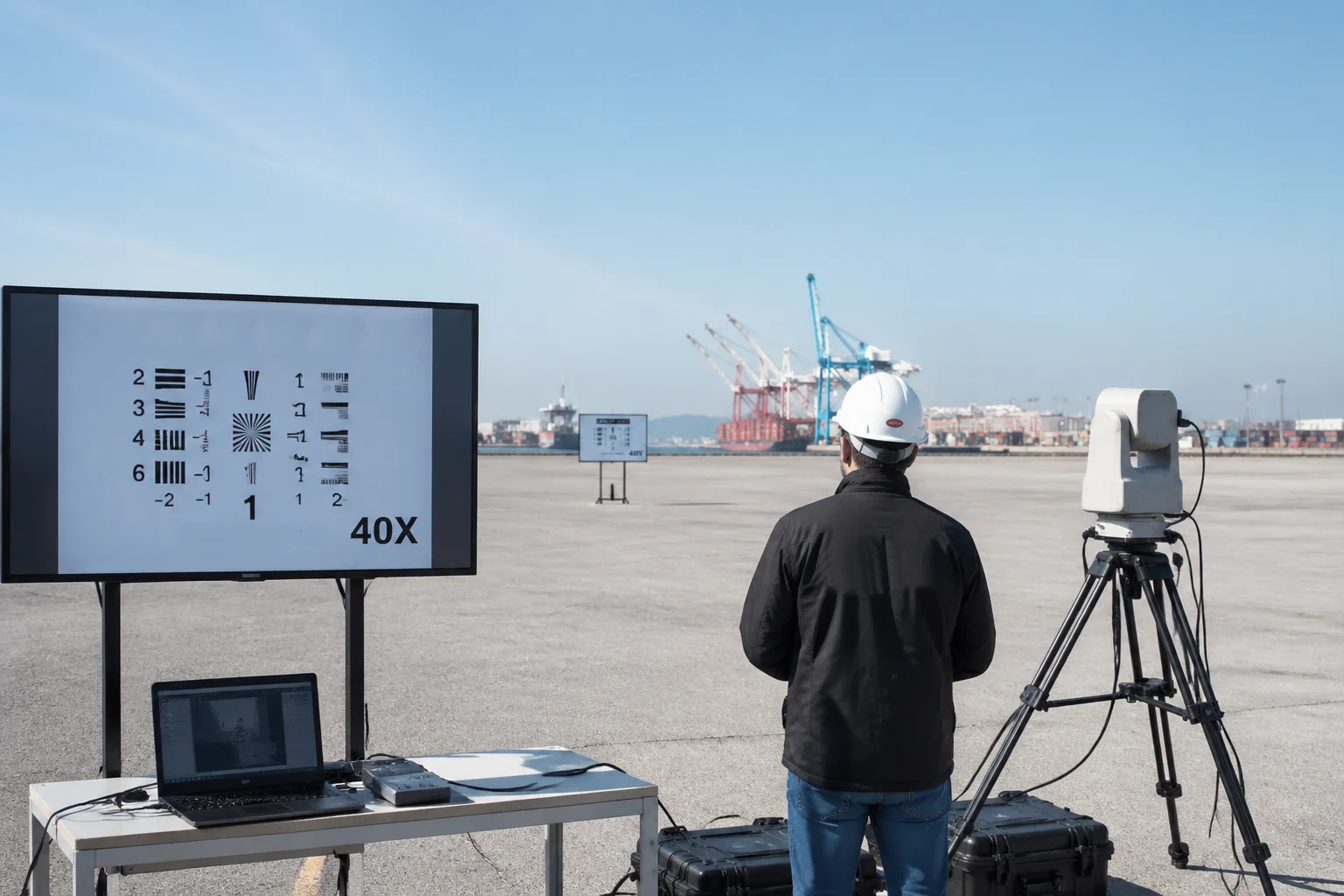

طلب عينة فيديو بارفوكسي لكاميرا PTZ

أهمية الفيديو الخام أكثر من أوراق المواصفات

يمكن أن تقول أوراق المواصفات أي شيء. “عدسة متكافئة البؤرة.” “تركيز بؤري تلقائي بدون تأخير.” “قفل فوري”. هذه مجرد كلمات. والطريقة الوحيدة للتحقق من الأداء البؤري هي مشاهدة لقطات فعلية للكاميرا وهي تقوم بالتكبير/التصغير باستمرار من الزاوية الواسعة إلى التقريب الكامل.

إليك ما يجب البحث عنه في نموذج فيديو:

معايير التقييم الرئيسية

اتساق التركيز. راقب الجسم المستهدف طوال نطاق التكبير/التصغير بالكامل. هل يظل حادًا؟ أم أنه يصبح ضعيفًا في مواضع تكبير معينة ثم يتعافى؟ في الحقيقة العدسة البؤرية ² سيبقي الهدف في بؤرة التركيز طوال الوقت.

ممنوع الصيد. ابحث عن تأثير “التنفس”، أي أن الصورة تدخل وتخرج بسرعة من التركيز البؤري. هذه علامة على أن خوارزمية التركيز البؤري التلقائي تعاني. الكاميرات الجيدة لا تفعل ذلك.

ثبات التعرض. تقوم بعض الكاميرات بتغيير إعدادات التعريض الضوئي أثناء عمليات ضبط الضبط التلقائي للصورة. يؤدي ذلك إلى تذبذب الصورة بين السطوع والظلام. تقوم كاميراتنا بفصل نظامي التعريض والتركيز البؤري عن بعضهما البعض، لذا يظل السطوع ثابتًا.

كيفية إجراء الاختبار الخاص بك

إذا تلقيت عينة وحدة منا، فإليك اختباراً بسيطاً يمكنك إجراؤه بنفسك:

1. قم بتركيب الكاميرا على حامل ثلاثي القوائم ثابت.
2. ضع هدفًا عالي التباين (مثل مخطط عالي الدقة مطبوع) على بعد 20 مترًا.
3. اضبط الكاميرا على وضع الضبط البؤري التلقائي المستمر.
4. قم بتثبيت التعريض والكسب على الوضع اليدوي حتى لا يتغيرا.
5. أرسل أمر تكبير مستمر من 1X إلى 40X. لا تتوقف في المنتصف.
6. سجّل العملية بأكملها.
7. ثم قم بالتكبير مرة أخرى من 40X إلى 1X. سجّل ذلك أيضاً.
8. راجع اللقطات إطاراً بإطار.

كيف تبدو النتائج الجيدة

اختبار القياس	ضعف الأداء	أداء جيد
إطارات خارج نطاق التركيز	>10% من إجمالي الإطارات	<1% من إجمالي الإطارات
أحداث صيد التركيز على الصيد البؤري	3+ في كل دورة تكبير/تصغير	0 لكل دورة تكبير/تصغير
وقت استرداد التركيز البؤري التلقائي بعد بدء التكبير/التصغير	>0.5 ثانية	<أقل من 0.1 ثانية
تكرار موضع التركيز البؤري	تختلف كل دورة	متطابقة في كل دورة

إذا أردت، يمكنني أن أرسل لك مجموعة من فيديوهات الاختبار الأولية مع ظروف الاختبار التي استخدمناها. فقط أرسل لي بريدًا إلكترونيًا على sales05@loyalty-secu.com وأخبرني بتطبيقك المستهدف. سأطابق العرض التوضيحي مع السيناريو الخاص بك.

هل سيواجه جهاز VMS الخاص بي تنبيهات “ضبابية الحركة” أثناء حركة تكبير الكاميرا؟

يُطرح هذا السؤال كثيراً مع العملاء الذين يديرون Milestone أو Blue Iris، وهو سؤال وجيه.

لا، لا ينبغي أن يؤدي نظام إدارة الصور الافتراضية الذي تم تكوينه بشكل صحيح إلى تنبيهات ضبابية الحركة الخاطئة أثناء التكبير. تستخدم كاميراتنا إشارات البيانات الوصفية الداخلية للإشارة إلى نظام إدارة الفيديو للإشارة إلى أن إجراء التكبير/التصغير قيد التقدم، ويقلل الانتقال السلس للتركيز البؤري من التغييرات على مستوى البكسل التي تؤدي عادةً إلى تنبيهات قائمة على الضبابية.

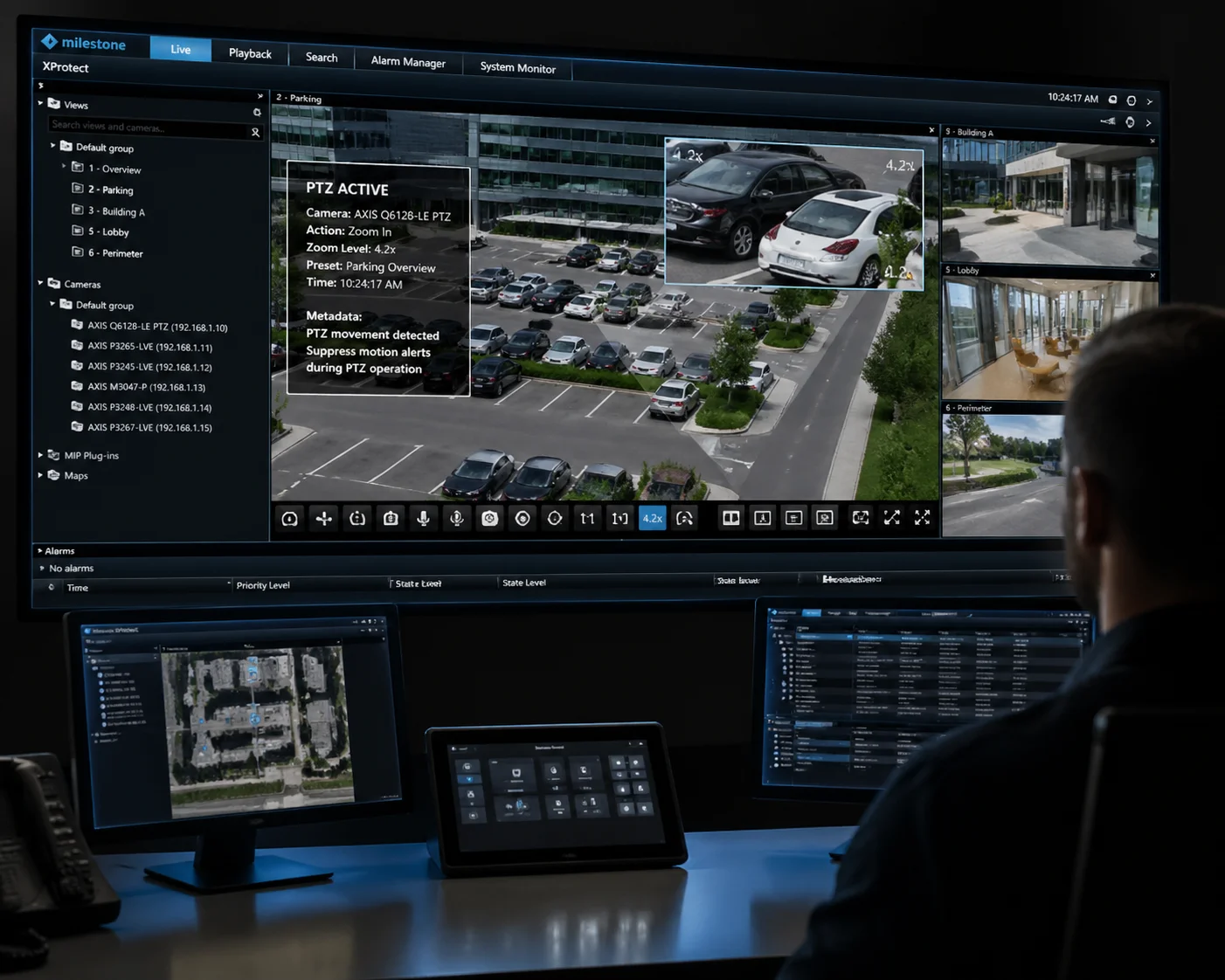

تنبيه ضبابية حركة VMS أثناء التكبير/التصغير PTZ

لماذا تقوم أنظمة VMS بإطلاق تنبيهات خاطئة أثناء التكبير/التصغير

تكتشف معظم أنظمة إدارة الفيديو الحركة من خلال مقارنة الإطارات المتتالية. عندما يتم تكبير كاميرا PTZ، يتغير كل بكسل في الإطار. يرى نظام إدارة الفيديو هذا كحدث حركة ضخم. تراقب بعض منصات VMS المتقدمة أيضًا حدة الصورة. إذا أصبحت الصورة ضعيفة أثناء التكبير/التصغير، فقد يضع نظام إدارة الفيديو الافتراضي علامة على أنها “ضبابية الحركة” أو “تلاعب بالكاميرا”.”

هذا ليس عيباً في الكاميرا. إنها مشكلة في تكوين VMS. لكنها تصبح مشكلة حقيقية بالنسبة لشركات تكامل الأنظمة مثل ديفيد. إذا قام نظام إدارة الفيديو بإغراق المشغل بتنبيهات خاطئة في كل مرة يتم فيها تكبير الكاميرا، يبدأ المشغل في تجاهل التنبيهات. ومن ثم يفوتهم التنبيهات الحقيقية.

كيف تحل كاميراتنا هذه المشكلة

تدعم كاميرات PTZ الخاصة بنا ملف تعريف ONVIF S ³ و الملف الشخصي T ⁴. من خلال هذه البروتوكولات، ترسل الكاميرا بيانات التعريف إلى نظام إدارة الفيديو التي تتضمن حالة PTZ الحالية. عندما تكون الكاميرا في حالة تكبير نشط، يمكن لنظام إدارة الفيديو الافتراضي قراءة بيانات التعريف هذه وإيقاف التحليلات المستندة إلى الحركة مؤقتًا.

لكن البيانات الوصفية وحدها لا تكفي. الحل الحقيقي هو بصري. نظرًا لأن انتقال التركيز البؤري لدينا سلس للغاية، فإن التغييرات على مستوى البكسل بين الإطارات المتتالية أثناء التكبير/التصغير تكون في حدها الأدنى. لا يوجد ارتفاع مفاجئ في الضبابية. لا يوجد إطار تصبح فيه الصورة بأكملها ضعيفة. لذا، حتى إذا لم يقرأ نظام إدارة الصور الافتراضي البيانات الوصفية، فإن التغييرات الفعلية في الصورة تكون صغيرة بما يكفي بحيث لا تعمل معظم خوارزميات اكتشاف الضبابية.

نصائح عملية لتكوين VMS

فيما يلي بعض الإعدادات التي أوصي بها العملاء الذين يدمجون كاميراتنا مع منصات VMS الشائعة:

مايلستون XProtect: استخدم قاعدة حدث “دورية PTZ” لمنع التحليلات أثناء أوامر التكبير/التصغير النشطة. تمكين تدفق بيانات التعريف ONVIF.

السوسن الأزرق: اضبط حساسية اكتشاف الحركة على “متوسط” وقم بتمكين خيار “تجاهل حركة PTZ” في خصائص الكاميرا. هذا يخبر Blue Iris بتجاهل تغييرات البكسل التي ترتبط بأوامر PTZ.

نظام إدارة الفيديو الافتراضي العام ONVIF: تأكد من أن نظام إدارة الفيديو الخاص بك يقرأ قناة البيانات الوصفية لحالة PTZ. معظم المنصات الحديثة تدعم ذلك، ولكن غالباً ما يتم تعطيلها افتراضياً.

الصورة الأكبر: التفكير على مستوى النظام

هذا شيء أقوله دائماً لعملائي. كاميرا PTZ لا تعمل بمعزل عن غيرها. إنها جزء من نظام. يجب أن تعمل الكاميرا ونظام إدارة الفيديو والشبكة والتخزين معًا. عندما نصمم كاميراتنا، فإننا نفكر في سلسلة الإشارة بأكملها - وليس فقط البصريات. هذا هو السبب في أننا نختبر كل إصدار من البرامج الثابتة مقابل Milestone و Blue Iris والعديد من منصات VMS الرئيسية الأخرى قبل شحنها.

إذا كنت تقوم ببناء نظام وكنت قلقًا بشأن التنبيهات الخاطئة، أرسل لي طراز نظام إدارة المحتوى وإصداره. سأرسل لك دليل تهيئة خاص بإعداداتك.

الخاتمة

إن الضبط البؤري السلس أثناء التكبير/التصغير المستمر ليس سحراً، بل هو هندسة. تعمل منحنيات الضبط البؤري المعايرة والتركيز البؤري التلقائي ثلاثي الطبقات والمحركات الدقيقة والتكامل الذكي لنظام إدارة الصور الافتراضي معًا لتقديم صور واضحة وثابتة من 1X إلى 40X.

---

1. محرك متدرج متدرج دقيق لحركة عدسة سلسة. ︎ 2. تصميم عدسة متكافئ البؤرة للاحتفاظ بالتكبير/التصغير من خلال التركيز البؤري. ︎ 3. ملف تعريف ONVIF S للتحكم في كاميرا PTZ والبيانات الوصفية. ︎ 4. ONVIF Profile T لتحليلات الحركة واكتشاف العبث. ︎ 5. معايرة منحنى تتبع التركيز البؤري لعدسات التكبير/التصغير متساوية البؤرة. ︎ 6. تعويض درجة حرارة معامل الانكسار في الزجاج البصري. ︎ 7. تركيز بؤري تلقائي هجين يجمع بين مزايا PDAF وCDAF. ︎ 8. تقليل عمق المجال عند مستويات التقريب عن بُعد. ︎ 9. حساسية اكتشاف حركة VMS أثناء عمليات PTZ. ︎ 10. تقليل ضوضاء محرك السائر للمراقبة السرية. ︎
