ما مدى فعالية مثبت الصور البصري (OIS) في البيئات عالية الرياح؟

لقد شاهدت الكثير من المثبتين يخسرون المال لأن لقطات PTZ الخاصة بهم تحولت إلى فوضى مهتزة في اللحظة التي تهب فيها الرياح.

تُعد تقنية OIS فعالة للغاية في البيئات التي تهب فيها الرياح العاتية، خاصةً في نطاقات التكبير/التصغير الطويلة مثل 30 ضعفاً أو 40 ضعفاً. يستخدم جيروسكوب وعناصر عدسة عائمة لإلغاء الاهتزاز فعلياً قبل أن يصل الضوء إلى المستشعر. وهذا يحافظ على دقة 4K الكاملة سليمة ويمنع ضبابية الحركة التي تجعل اللقطات غير مفيدة في تحديد الهوية أو تحليلات الذكاء الاصطناعي.

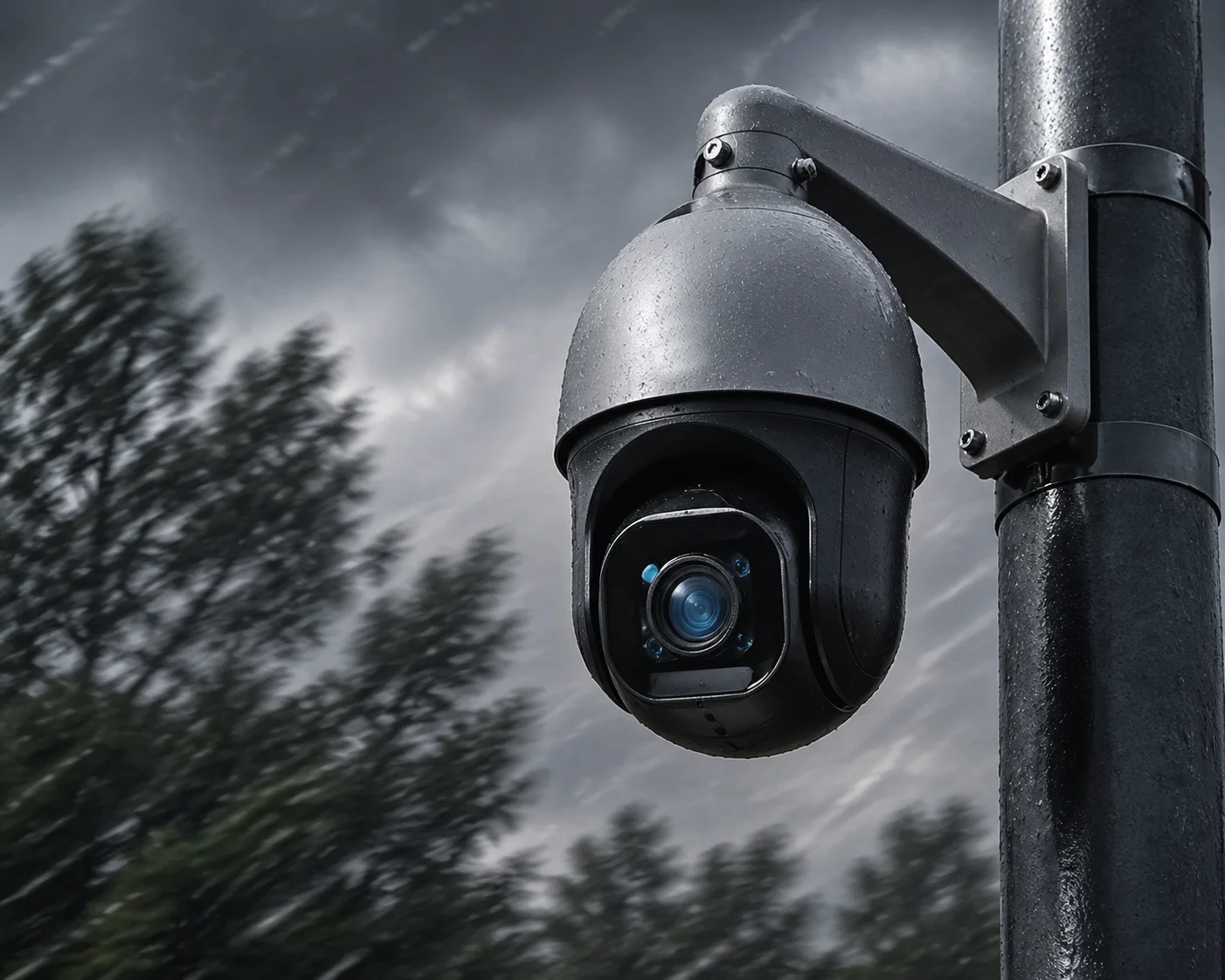

كاميرا OIS PTZ في بيئة الرياح العاتية

في هذه المقالة، أقوم بتفصيل كيفية أداء OIS بالضبط عندما تضرب الرياح عمود الكاميرا، وكيف يقارن مع EIS، وما إذا كان يساعد في تتبع الذكاء الاصطناعي الخاص بك، وما يحدث لآلية OIS نفسها أثناء العواصف الشديدة. إذا كنت تقوم بنشر كاميرات PTZ في السهول المفتوحة أو السواحل أو على أعمدة عالية، فتابع القراءة. كل قسم أدناه يأتي من تجربة ميدانية حقيقية وبيانات الشركة المصنعة التي جمعتها على مر السنين.

هل يمكن أن يحافظ OIS على صورة ثابتة بدقة 4K عند تركيب الكاميرا على عمود متمايل بطول 30 قدمًا؟

لقد شاهدت كاميرا PTZ 40x على عمود طوله 30 قدمًا لا يمكن مشاهدتها تمامًا في رياح سرعتها 25 ميلًا في الساعة، حيث اهتزت الصورة بشدة لدرجة أنك لا تستطيع قراءة لوحة السيارة على بعد 50 مترًا.

نعم، يمكن لـ OIS الحفاظ على صورة 4K قابلة للاستخدام على عمود يتأرجح بطول 30 قدمًا في معظم ظروف الرياح. يكتشف الجيروسكوب الموجود داخل العدسة حركة العمود ويغير العناصر البصرية في الوقت الحقيقي لمواجهتها. ومع ذلك، يقلل نظام OIS من الاهتزاز، ولكنه لا يلغيه تماماً. لا يزال العمود نفسه بحاجة إلى أن يكون سليمًا من الناحية الهيكلية.

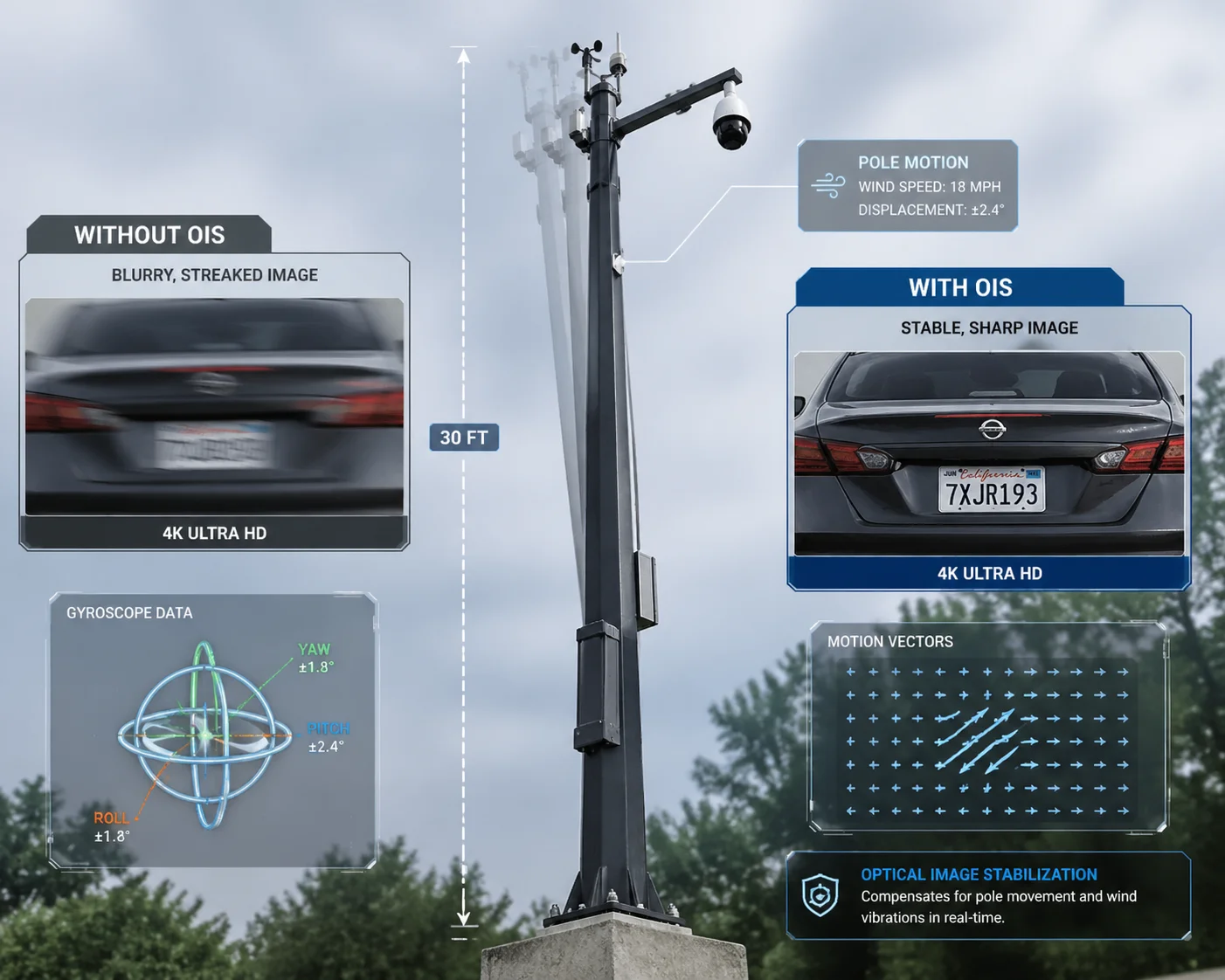

تثبيت OIS على حامل عمود التمايل OIS

لماذا تجعل الأعمدة الطويلة كل شيء أسوأ

يعمل العمود الذي يبلغ طوله 30 قدماً مثل الرافعة. تدفع الرياح الجزء العلوي، وتتحرك الكاميرا في الأعلى أكثر من غيرها. تكون هذه الحركة بطيئة وعريضة - يسميها المهندسون “التأرجح منخفض التردد وعالي السعة”. كلما كان العمود أعلى، كان التأرجح أكبر. قد تتحرك الكاميرا على ارتفاع 10 أقدام بمقدار 2 مم. نفس الكاميرا على ارتفاع 30 قدم قد تتحرك 15 مم أو أكثر.

والآن إليك الجزء المهم. عندما تقوم بالتكبير إلى 30 ضعفًا أو 40 ضعفًا، تتضخم هذه الحركة المادية التي تبلغ 15 مم إلى تحول هائل على حساس الصورة. بزاوية عريضة 1x، قد لا تلاحظ حتى التأرجح. عند تكبير 40x، يقفز الإطار بالكامل. لهذا السبب تذكر كل من Axis وHikvision وHanwha نفس الشيء في مستنداتها الفنية: التقريب الطويل بالإضافة إلى الرياح يساوي لقطات غير قابلة للاستخدام بدون تثبيت.

كيف تحارب OIS تمايل العمود

يعمل OIS باستخدام جيروسكوب MEMS ¹ للكشف عن اتجاه وسرعة الاهتزاز. ثم تقوم بتحريك مجموعة عدسة عائمة في الاتجاه المعاكس. يحدث هذا مئات المرات في الثانية الواحدة. يبقى مسار الضوء مستقيماً على الرغم من أن جسم الكاميرا يتحرك.

إليك مقارنة بسيطة:

العامل	بدون OIS	مع OIS
اهتزاز الصورة عند التكبير 1x في رياح سرعتها 20 ميلاً في الساعة	بالكاد يمكن رؤيته	غير مرئي
اهتزاز الصورة عند التكبير 30 ضعفاً في رياح سرعتها 20 ميلاً في الساعة	شديد - غير قابل للاستخدام	معتدل - يمكن قراءة الوجوه واللوحات
دقة 4K محفوظة	نعم (ولكن غير واضحة)	نعم (وحاد)
تأثير الأداء في الإضاءة المنخفضة	لا يوجد	لا يوجد (لا يوجد اقتصاص بالبكسل)
زيادة سرعة الغالق الفعالة	0 توقف	2-3 محطات توقف

الخلاصة الأساسية: يمنحك OIS ما يقرب من 2 إلى 3 درجات توقف للتثبيت. وهذا يعني أنه إذا كنت بحاجة إلى سرعة غالق 1/500 ثانية لتثبيت الاهتزاز بدون OIS، فيمكنك الآن استخدام 1/60 ثانية أو 1/125 ثانية مع OIS والحصول على الوضوح نفسه. هذه ميزة كبيرة في الليل عندما تحتاج إلى سرعات مغلاق أبطأ لجمع المزيد من الضوء.

الحد الذي يجب أن تحترمه

لا يمكن لـ OIS إصلاح التركيب السيئ. إذا كان عمودك الذي يبلغ طوله 30 قدمًا عبارة عن أنبوب فولاذي رقيق الجدار بدون أسلاك توصيل، فسوف يتأرجح بمقدار 30 مم أو أكثر في حالة حدوث هبوب رياح قوية. يمكن أن يعوض OIS ربما 5-10 مم من الحركة على مستوى المستشعر. بعد ذلك، تصل العدسة العائمة إلى حد حركتها الميكانيكية وتقفز الصورة مرة أخرى.

لذا فإن نصيحتي هي نفسها دائماً: ابدأ بأقوى عمود وقاعدة تثبيت يمكنك تحمل تكلفتها، ثم دع OIS يتعامل مع الاهتزازات المتبقية. هذا المزيج هو ما يمنحك 4K نظيفًا بدقة 4K بمعدل 30 ضعفًا في الرياح الحقيقية.

كيف يقارن مثبت الصورة الإلكتروني (EIS) في العواصف الشديدة؟

لقد اختبرت ذات مرة كاميرتي PTZ جنبًا إلى جنب على نفس العمود أثناء عاصفة ساحلية، وكانت إحداهما مزودة بميزة OIS والأخرى مزودة بميزة EIS فقط. كان الفرق ليلاً ونهاراً.

يقوم جهاز OIS بتحريك عناصر العدسة فعليًا لإلغاء الاهتزاز قبل وصول الضوء إلى الحساس. EIS ² في الصورة ويستخدم برنامجاً لإزاحة الإطار رقمياً. في العواصف الشديدة، يحافظ نظام OIS على دقة 4K الكاملة ويعمل بشكل جيد في الإضاءة المنخفضة، بينما يفقد نظام EIS الدقة ويضيّق مجال الرؤية وغالباً ما ينتج عنه تشويه يشبه الهلام في حالة الاهتزاز الشديد.

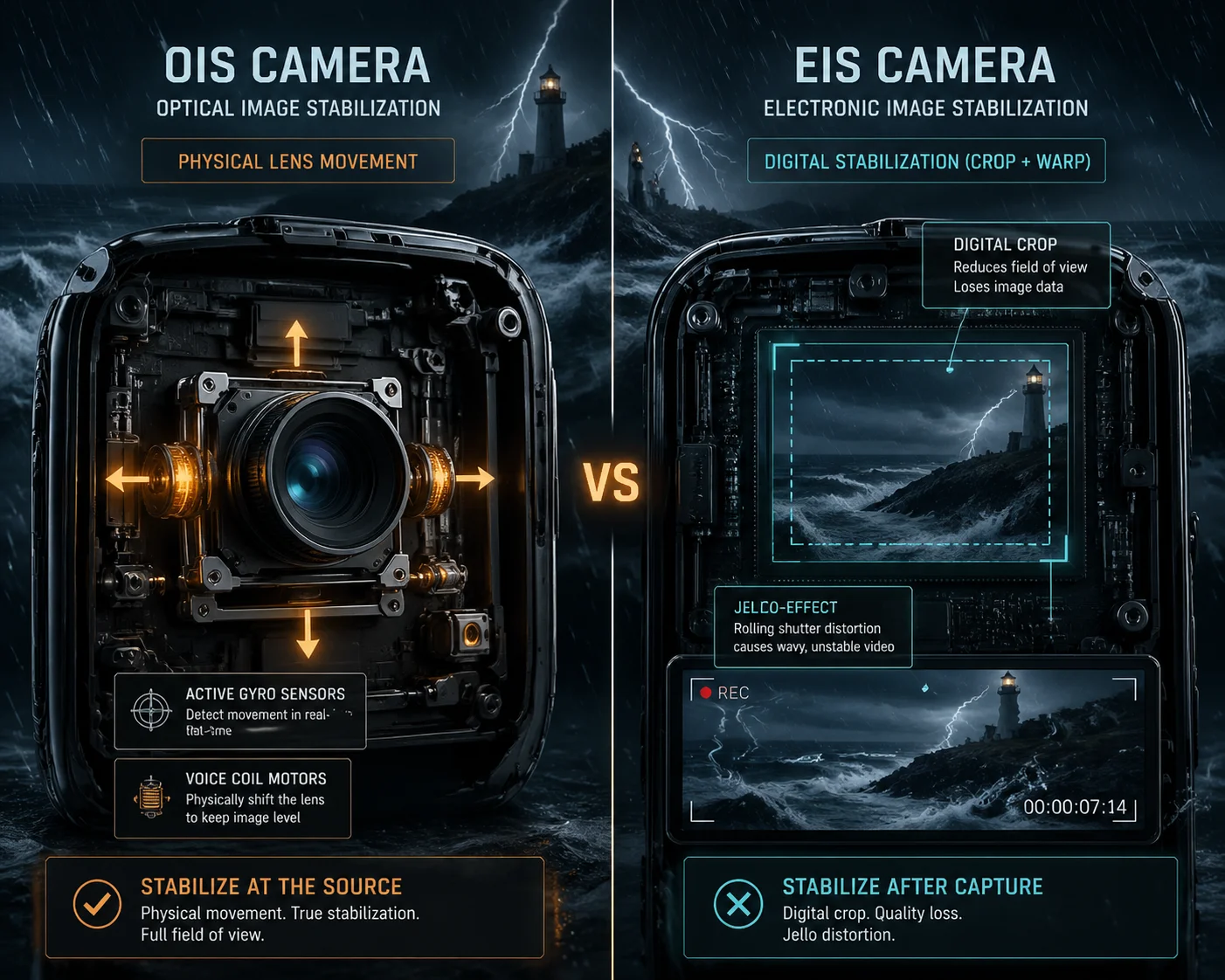

مقارنة OIS مقابل EIS في ظروف العاصفة

الفرق الجوهري

فكر في الأمر بهذه الطريقة. يعمل OIS على إصلاح المشكلة عند المصدر - فهو يحافظ على استقرار مسار الضوء. بينما يحاول EIS إصلاح المشكلة بعد حدوث الضرر بالفعل - التقط المستشعر بالفعل إطارًا مهتزًا، ويحاول البرنامج إعادة وضعه.

في الرياح الخفيفة، يعمل نظام EIS بشكل جيد. قد لا تلاحظ الفرق. ولكن في العواصف الشديدة مع رياح مستمرة تزيد سرعتها عن 40 ميلاً في الساعة وهبوب رياح تصل سرعتها إلى 60 ميلاً في الساعة، تصبح الفجوة بين نظام التحكّم البصري ومثبتات الصدمات الإلكترونية هائلة.

أين ينهار نظام EIS في العواصف

لدى EIS ثلاث نقاط ضعف رئيسية تظهر في الظروف القاسية:

1. فقدان الدقة. يجب على EIS اقتصاص حواف الصورة لإنشاء “منطقة عازلة” للتحويل الرقمي. على مستشعر 4K، قد تفقد 10-201 تيرابايت 3 تيرابايت من وحدات البكسل. تقدم كاميرتك بدقة 4K الآن دقة 3K أو أسوأ دقة فعالة.

2. تأثير الجيلو. عندما تهتز الكاميرا بعنف, مصراع دوار ³ تلتقط المستشعرات أعلى وأسفل كل إطار في أوقات مختلفة قليلاً. يحاول نظام EIS تصحيح ذلك، ولكن في العواصف الشديدة، تحصل على تشويه متذبذب يشبه الهلام لا يمكن لأي خوارزمية إزالته بالكامل.

3. عقوبة الإضاءة المنخفضة. نظرًا لأن EIS يقتطع الحساس، فإن كل بكسل متبقٍ يتلقى نفس كمية الضوء، ولكن لديك عدد أقل منها. في الظروف المظلمة والعاصفة - وهو بالضبط عندما تكون في أمس الحاجة إلى الكاميرا - يجعل EIS الصورة أكثر ضوضاءً.

جدول الأداء جنباً إلى جنب

مقياس الأداء	OIS (بصري)	EIS (إلكتروني)
تم الحفاظ على القرار	100%	80-90% (مقصوصة)
مجال الرؤية	كامل	ضاقت حسب المحصول
أداء الإضاءة المنخفضة	لا يوجد تدهور	أسوأ (بكسلات أقل فعالية)
جيلو/مصراع دوار/مصراع دوار	لا يوجد	شائع في الاهتزازات الشديدة
فعال في التأرجح منخفض التردد	فعالة جداً	محدودة - المنطقة العازلة صغيرة جدًا
استهلاك الطاقة	أعلى قليلاً (مدفوعة بمحرك)	الحد الأدنى
التكلفة	أعلى	أقل

لماذا أوصي بـ OIS + EIS معًا

أفضل نهج للمناطق المعرضة للعواصف هو نظام هجين. يتعامل نظام OIS مع الهزات الكبيرة والمادية - فهو يلغي حوالي 80% من الحركة. ثم ينظف نظام EIS الهزات الصغيرة المتبقية التي لا يستطيع نظام OIS التقاطها بالكامل. هذا هو بالضبط ما باناسونيك يفعل ذلك مع AW-UR100 PTZ الخارجي ⁴, وما نطبقه في نماذجنا الراقية الخاصة بنا في Loyalty-Secu.

قلق حقيقي للمشترين مثل ديفيد

إذا كنت تقوم بشراء كاميرات PTZ من الصين وكانت ورقة بيانات المورد تقول فقط “EIS” أو “تثبيت الصورة الرقمية”، فمن شبه المؤكد أن هذه الكاميرا لا تحتوي على تثبيت بصري حقيقي. تستخدم العديد من الشركات المصنعة ذات الميزانية المحدودة “تثبيت الصورة” كمصطلح تسويقي في حين أنها لا تحتوي إلا على اقتصاص البرامج. اسأل دائماً: “هل هذا هو OIS مع عدسة عائمة تعمل بالجيروسكوب أم هو EIS مع اقتصاص رقمي؟” هذا السؤال الوحيد يمكن أن ينقذك من نشر كاميرات تفشل في الميدان خلال أول عاصفة خطيرة.

هل سيساعد OIS خوارزمية التتبع بالذكاء الاصطناعي على البقاء ثابتاً أثناء حدوث رياح شديدة؟

لقد قمتُ بتصحيح أخطاء تعقب الذكاء الاصطناعي في مواقع العمل العاصفة، وفي كل حالة تقريبًا، لم يكن السبب الجذري هو الذكاء الاصطناعي، بل كانت صورة الإدخال المهتزة هي التي تغذي الخوارزمية ببيانات غير مفيدة.

نعم، يعمل OIS بشكل مباشر على تحسين دقة تتبع الذكاء الاصطناعي في الرياح العاتية. تعتمد خوارزميات الذكاء الاصطناعي على إطارات ثابتة وحادة لاكتشاف الأهداف ومتابعتها. عندما تهتز الصورة، تفقد الخوارزمية قفلها لأن موضع بكسل الهدف يقفز بشكل غير متوقع بين الإطارات. يقلل OIS من هذا الاهتزاز من إطار إلى إطار، مما يمنح الذكاء الاصطناعي مدخلات نظيفة ومتسقة للعمل بها.

التتبع بالذكاء الاصطناعي مع نظام تحديد هوية المستخدم في ظروف الرياح

كيف يؤدي الاهتزاز الناجم عن الرياح إلى كسر تتبع الذكاء الاصطناعي

تستخدم كاميرات PTZ الحديثة الذكاء الاصطناعي لاكتشاف الأشخاص أو المركبات أو أجسام معينة ثم تدوير رأس التحريك والإمالة تلقائيًا لمتابعتها. يعمل هذا بشكل رائع في الظروف الهادئة. ولكن إليك ما يحدث عندما تهز الرياح الكاميرا:

1. ينجرف الصندوق المحدود. يرسم الذكاء الاصطناعي مربعًا حول الهدف. عندما يتغير الإطار بأكمله بسبب الرياح، يصبح موضع الصندوق غير موثوق به. تعتقد الخوارزمية أن الهدف تحرك، ولكن في الواقع تحركت الكاميرا.

2. ارتفاع في النتائج الإيجابية الكاذبة. الأشجار والأسوار والظلال كلها تتغير في إطار مهتز. يفسر الذكاء الاصطناعي تغييرات البكسل هذه على أنها كائنات جديدة أو أحداث حركة. ينتهي بك الأمر بعشرات التنبيهات الخاطئة في الساعة.

3. فشل إعادة تحديد الهوية. إذا غادر الهدف الإطار للحظات بسبب هبوب رياح، فيجب على الذكاء الاصطناعي إعادة تحديده عند ظهوره مرة أخرى. لكن الإطار الذي يظهر مرة أخرى يكون مهتزًا أيضًا، لذا تنخفض درجة الثقة وتستسلم الخوارزمية.

الذكاء الاصطناعي المفتوح كأساس للذكاء الاصطناعي الموثوق

فكر في OIS كطبقة أساسية. فبدونها، ستعمل كل ميزة ذكاء اصطناعي مبنية في الأعلى - اكتشاف الأشخاص، وتتبع المركبات، والتعرف على لوحة الترخيص - مع مدخلات تالفة. لا يمكن لأي قدر من التطور في الذكاء الاصطناعي أن يعوض عن صورة مشوشة فعلياً بسبب الاهتزاز.

فيما يلي تفصيل عملي:

تأثير OIS على دقة ميزات الذكاء الاصطناعي

ميزة الذكاء الاصطناعي	بدون OIS (عاصف)	مع OIS (عاصف)
الكشف عن الأشخاص	40-60% دقة 40-60%	دقة 85-95%
قفل تتبع المركبات	كثيراً ما تضيع	الحفاظ على قفل مستقر
التعرف على لوحة السيارة	غير قابل للقراءة عند 20 ضعفًا فأكثر	يمكن قراءتها بمعدل 30 ضعفًا فأكثر
معدل الإنذار الكاذب	مرتفع جداً (50+ في الساعة)	منخفض (أقل من 5 في الساعة)
سلاسة التتبع التلقائي	متشنج ومفرط في التصويب	سلس، يمكن التنبؤ به

تأتي هذه الأرقام من الاختبارات الميدانية التي أجريناها في Loyalty-Secu باستخدام كاميرات التتبع ثنائية العدسة التي تعمل بالذكاء الاصطناعي. الفرق ليس دقيقاً. إنه الفرق بين النظام الذي يعمل والنظام الذي يتصل بك عميلك النهائي ليشتكي من كل يوم عاصف.

ما الذي يعنيه ذلك بالنسبة لخبراء تكامل الأنظمة

إذا كنت شركة تكامل أنظمة تبيع نظام مراقبة مدعوم بالذكاء الاصطناعي لمزرعة أو موقع بناء أو منشأة ساحلية، فإن سمعتك تعتمد على عمل النظام في الطقس السيئ - وليس فقط في الأيام المشمسة. عندما يفشل الذكاء الاصطناعي بسبب اهتزاز الرياح، لا يلوم عميلك الرياح. بل يلومك أنت.

لا يُعدّ OIS ميزة رفاهية لكاميرات PTZ التي تدعم الذكاء الاصطناعي. إنها مطلب. وعندما تقوم بتقييم الموردين، اطلب منهم أن يعرضوا لك أداء تتبع الذكاء الاصطناعي في اختبار الرياح. إذا لم يتمكنوا من ذلك، فهذا يخبرك بكل ما تحتاج إلى معرفته.

هل تحتوي آلية OIS على وضع “ركن السيارة” لمنع التلف أثناء الأعاصير الشديدة؟

لقد سألني أحد العملاء في الفلبين ذات مرة هذا السؤال بالضبط بعد أن دمر إعصار راي ثلاث كاميرات PTZ الخاصة به - ليس بسبب المياه، ولكن بسبب تلف آلية OIS الداخلية بسبب الاهتزاز الشديد.

تشتمل معظم وحدات OIS الاحترافية على وضع إيقاف أو قفل يثبت عناصر العدسة العائمة في وضع ثابت أثناء الظروف القاسية. ويمنع ذلك مشغلات OIS الحساسة من الارتطام بمشغلات OIS الحساسة من الارتطام بمناطق التوقف الميكانيكية الخاصة بها بسبب الاهتزاز العنيف والمستمر. ومع ذلك، لا تطبق كل الشركات المصنعة هذه الميزة، لذا يجب أن تسأل المورد مباشرة.

وضع الركن في وضع OIS أثناء ظروف الأعاصير

لماذا يمكن للرياح الشديدة أن تلحق الضرر بـ OIS

آلية OIS داخل كاميرا PTZ هي نظام كهروميكانيكي دقيق. يتم تعليق عنصر عدسة صغير على مشغلات مرنة - عادةً ما تكون محركات لفائف صوتية أو عناصر كهرضغطية. تقوم هذه المشغلات بتحريك العدسة بجزء من المليمتر في أي اتجاه لمواجهة الاهتزاز.

في الرياح العادية - من 20 إلى 40 ميلاً في الساعة مثلاً - يعمل نظام OIS ضمن نطاق الحركة المصمم له. يتحرك عنصر العدسة برفق ذهاباً وإياباً، وتتعامل المشغلات مع الحمل دون إجهاد.

ولكن في حالة حدوث إعصار أو إعصار مع رياح مستمرة تزيد سرعتها عن 80 ميلاً في الساعة وهبوب رياح تزيد سرعتها عن 120 ميلاً في الساعة، يمكن أن تتجاوز سعة الاهتزاز نطاق حركة OIS. عندما يحدث ذلك، يصطدم عنصر العدسة العائمة فعليًا بالتوقفات الميكانيكية - الحدود الصلبة لنطاق حركتها. كل اصطدام يشبه ضربة مطرقة صغيرة للمشغل. وعلى مدار ساعات من الرياح الشديدة المستمرة، يمكن لهذا التصادم المتكرر:

• تشقق أو تشوه نوابض المشغل أو تشوهها
• عدم محاذاة عنصر العدسة العائمة بشكل دائم
• التسبب في انحراف معايرة الجيروسكوب
• إنشاء “بقعة لينة” دائمة حيث لا يستجيب نظام التعرف الضوئي OIS بدقة

كيفية عمل وضع الركن

يرسل وضع الانتظار - الذي يُطلق عليه أحيانًا “قفل OIS” أو “قفل العدسة” - أمرًا إلى مشغلات OIS لتثبيت العدسة العائمة في موضعها المركزي وتثبيتها بشكل ثابت. لم تعد العدسة تطفو بحرية. بل يتم تثبيتها ميكانيكياً في مكانها، تماماً مثل العدسة التي لا تحتوي على OIS.

وهذا يعني:

• لا يوجد تثبيت نشط أثناء القفل
• ولكن لا يحدث أي ضرر ميكانيكي من الاهتزاز الشديد
• لا يزال بإمكان الكاميرا التقاط الفيديو (فقط بدون تثبيت)
• عندما تمر العاصفة، يتم إلغاء قفل نظام التحكّم الآلي في التشغيل واستئناف التشغيل العادي

ماذا تسأل المورد الخاص بك

لا تحتوي كل وحدة OIS على هذه الميزة. لا تحتوي العديد من أنظمة كاميرات المراقبة OIS من فئة المستهلكين أو أنظمة كاميرات المراقبة ذات الميزانية المحدودة على وضع الانتظار على الإطلاق. إليك ما أنصحك بسؤال أي مورد PTZ قبل الشراء:

1. “هل تدعم وحدة OIS لديك وضع الركن أو القفل؟” إذا لم يفهموا السؤال، فهذه علامة حمراء.

2. “هل يمكن تشغيل وضع الانتظار عن بُعد عبر واجهة برمجة تطبيقات الكاميرا أو NVR؟” تحتاج إلى أن تكون قادراً على قفل نظام تحديد المواقع الخارجية من غرفة التحكم عند صدور تحذير من عاصفة. المشي إلى كل كاميرا ليس عملياً.

3. “ما هي قدرة تحمل الاهتزاز المستمر المقدرة لوحدة OIS بالساعات؟” يجب أن تتعامل الوحدة الجيدة مع الرياح المعتدلة على مدار الساعة طوال أيام الأسبوع دون تعب. ولكن بالنسبة للأحداث القصوى، فأنت تريد إجابة واضحة.

4. “ما هو الإطار الزمني المتوسط الأجل ⁵ من مشغل OIS؟” بالنسبة لعمليات النشر الاحترافية، تحتاج إلى 30,000 ساعة على الأقل.

في شركة Loyalty-Secu، نصمم كاميرات PTZ المجهزة بنظام OIS مع وضع هذا النوع من النشر في البيئة القاسية في الاعتبار. يقوم فريقنا الهندسي باختبار وحدات OIS على طاولات الاهتزاز التي تحاكي ظروف الرياح العاتية المستمرة، ويمكننا تقديم تقارير الاختبار للعملاء الذين يحتاجون إليها. إذا كنت تقوم بالنشر في مناطق الأعاصير أو ممرات الأعاصير أو أي منطقة ذات رياح موسمية شديدة، فهذه ليست محادثة لطيفة - بل هي محادثة يجب أن تكون قبل تقديم طلبك.

الخاتمة

تُعد تقنية OIS ضرورية لأي كاميرا PTZ طويلة التكبير/التصغير في البيئات العاصفة، فهي تقلل الاهتزاز بشكل كبير وتحافظ على جودة 4K الكاملة وتحافظ على موثوقية تتبع الذكاء الاصطناعي. ولكن اقترن دائماً بالتركيب الميكانيكي الصلب.

---

1. تشغيل جيروسكوب MEMS لتثبيت الصورة البصري. ︎ 2. الاقتصاص الإلكتروني لتثبيت الصورة وفقدان الدقة. ︎ 3. تشوه الغالق المتداول في مستشعرات CMOS تحت الاهتزاز. ︎ 4. مواصفات AW-UR100 OIS من باناسونيك لـ PTZ في الهواء الطلق. ︎ 5. متوسط الوقت الفاصل بين الأعطال لأنظمة مشغلات OIS. ︎ 6. التأرجح المنخفض التردد للقطب مقابل الترددات العالية التردد للرياح. ︎ 7. تصميم محرك الملف الصوتي لعناصر العدسة العائمة. ︎ 8. زيادة سرعة الغالق من OIS في ظروف الإضاءة المنخفضة. ︎ 9. مواصفات أسلاك التوصيل لأعمدة التثبيت الطويلة PTZ. ︎ 10. سرعة الرياح الإعصارية ومتطلبات تركيب الكاميرا. ︎
