كيف يضمن مراقب الأجهزة إعادة التشغيل التلقائي أثناء انقطاع الاتصال بشبكة 4G؟

لقد شاهدت الكثير من كاميرات 4G تنطفئ في المناطق النائية - وتبقى مظلمة لأسابيع لأنه لم يكن هناك أحد ليضغط على زر إعادة الضبط.

جهاز Watchdog عبارة عن شريحة مؤقت مستقلة داخل الكاميرا. تراقب إشارة نبضات قلب النظام. إذا توقفت وحدة المعالجة المركزية الرئيسية عن الاستجابة - بسبب تجميد وحدة 4G أو تعطل البرنامج الثابت أو تجاوز سعة الذاكرة - فإن Watchdog يقطع الطاقة المادية ويفرض إعادة تشغيل كاملة. لا حاجة للإنسان. لا حاجة إلى لفة شاحنة.

نظام إعادة التشغيل التلقائي لكاميرا مراقبة الأجهزة 4G PTZ 4G

فيما يلي، سأشرح بالضبط كيف تعمل هذه الآلية خطوة بخطوة. أغطي أيضًا منطق التحقق الذكي من الارتباط، وتسجيل إعادة التشغيل، ومؤقت التأخير الذي يمنع حلقات إعادة التشغيل اللانهائية. إذا كنت تنشر كاميرات 4G PTZ في الأماكن التي تكلف فيها زيارة موقع واحد أكثر من الكاميرا نفسها، فهذه المقالة مناسبة لك.

هل يمكن لـ Watchdog تعقب نظام أسماء النطاقات العام (مثل 8.8.8.8.8) لاكتشاف فشل الإنترنت؟

اعتدتُ أن أعتقد أن وحدة مراقبة الأجهزة تتعامل مع كل شيء من تلقاء نفسها، بما في ذلك التحقق مما إذا كان الإنترنت لا يزال يعمل أم لا. كنت مخطئًا.

لا تقوم وحدة مراقبة الأجهزة نفسها باختبار أي شيء. فهو يراقب فقط نبضات قلب وحدة المعالجة المركزية. تقوم خدمة برمجية منفصلة - البرنامج النصي لمراقبة الارتباط - بإجراء اختبارات اختبار اختبار الاتصال الفعلي لخوادم DNS العامة مثل 8.8.8.8.8 أو بوابة الناقل. إذا فشلت اختبارات الاتصال بشكل متكرر، يقوم هذا البرنامج النصي بتشغيل إجراءات الاسترداد. يعد Watchdog هو الملاذ الأخير إذا فشل كل شيء آخر.

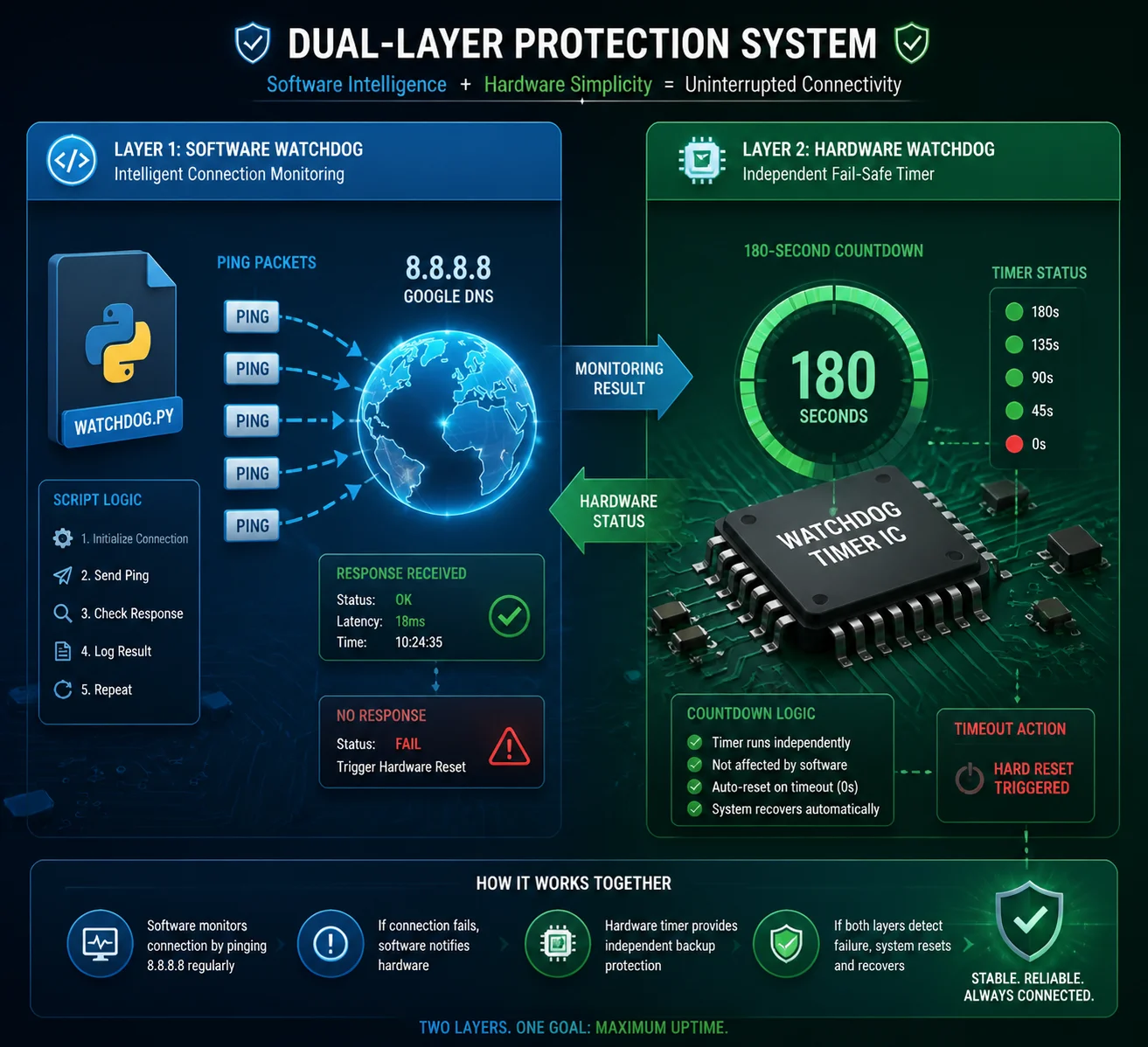

مراقبة اختبار الاتصال العام لنظام أسماء النطاقات DNS 4G

كيف يعمل نظام الطبقتين

فكر في الأمر على أنه حارسان يعملان في نوبات مختلفة. الحارس الأول هو عملية مراقبة الارتباط. يعمل داخل نظام Linux ويرسل حزم اختبار ICMP ping إلى عنوان IP عام كل 30 إلى 60 ثانية. إذا عاد اختبار الاتصال، فكل شيء على ما يرام. لا يفعل الحارس شيئًا.

ولكن إذا فشل اختبار الاتصال - على سبيل المثال، ثلاث مرات متتالية - يبدأ هذا الحارس الأول في اتخاذ إجراء. قد يعيد تشغيل خدمة الاتصال بالجيل الرابع 4G. قد يرسل أمر AT لإعادة ضبط وحدة المودم. يحاول النهج اللطيف أولاً.

الحارس الثاني هو مراقبة الأجهزة. إنه موجود على شريحة منفصلة. لا يهتم بنتائج اختبار الاتصال. إنه يهتم فقط بشيء واحد: “هل أرسلت وحدة المعالجة المركزية الرئيسية إشارة نبضات قلب في آخر 180 ثانية؟ إذا كانت الإجابة لا، فإنه يسحب قابس الطاقة. إعادة التشغيل الصلب. يُعاد تشغيل كل شيء من الصفر.

سبب أهمية هذا الفصل

إليك سبب اعتقادي أن هذا التصميم ذكي. جهاز المراقبة بسيط عن قصد. ليس له تبعيات برمجية. لا يمكن أن يتعطل. لا يمكن أن يتعطل. إنه يحسب الوقت فقط. إذا تجمدت وحدة المعالجة المركزية بشكل سيء للغاية لدرجة أن البرنامج النصي لمراقبة الارتباط يتوقف عن العمل، يظل Watchdog يعمل.

من ناحية أخرى، فإن البرنامج النصي لمراقبة الارتباط ذكي. ويمكنه معرفة الفرق بين “فقدت وحدة 4G الإشارة لمدة 10 ثوانٍ” و“تعطلت حزمة الشبكة بالكامل”. ويمكنه تجربة إصلاحات بسيطة قبل أن يقوم بإعادة التشغيل الكامل.

ما الذي يتم تنبيهه ومتى

نوع الشيك	الهدف	التردد	الغرض
ICMP Ping	8.8.8.8.8.8 (Google DNS)	كل 30-60 ثانية	تأكيد الوصول إلى الإنترنت العام
بوابة بينج	بوابة الناقل IP	كل 60 ثانية	تأكيد أن جلسة بيانات 4G 4G حية
استعلام أمر AT	وحدة 4G (داخلية)	كل 120 ثانية	التحقق من حالة التسجيل وقوة الإشارة

في كاميرات PTZ الخاصة بنا في Loyalty-Secu، أتأكد من أن كلا الطبقتين نشطتان خارج الصندوق. يجب ألا تضطر إلى تكوين هذا بنفسك. ولكن إذا كنت ترغب في تغيير هدف اختبار الاتصال أو الفاصل الزمني للتحقق، فيمكنك القيام بذلك من خلال واجهة الويب أو ملف التكوين.

كم عدد محاولات الاتصال الفاشلة التي ستؤدي إلى تشغيل دورة الطاقة الصلبة للمودم؟

لقد شاهدت كاميرات رخيصة يتم إعادة تشغيلها بعد فشل واحد في الاتصال. هذه فكرة فظيعة. حزمة واحدة تسقط، ويعاد تشغيل النظام بأكمله - في منتصف التسجيل مباشرةً.

في النظام المصمم بشكل صحيح، يتبع الاسترداد نهجاً متدرجاً. عادةً ما تؤدي 3 حالات فشل متتالية في اختبار الاتصال إلى إعادة تشغيل خدمة الاتصال بالجيل الرابع 4G. إذا فشل ذلك، يقوم النظام بإعادة تشغيل وحدة 4G بعد 5 حالات فشل تراكمية. لا تحدث إعادة التشغيل الصلبة الكاملة من قبل Watchdog إلا بعد 10 إلى 15 دقيقة من فقدان الشبكة بالكامل - وليس بعد اختبار اتصال واحد سيء.

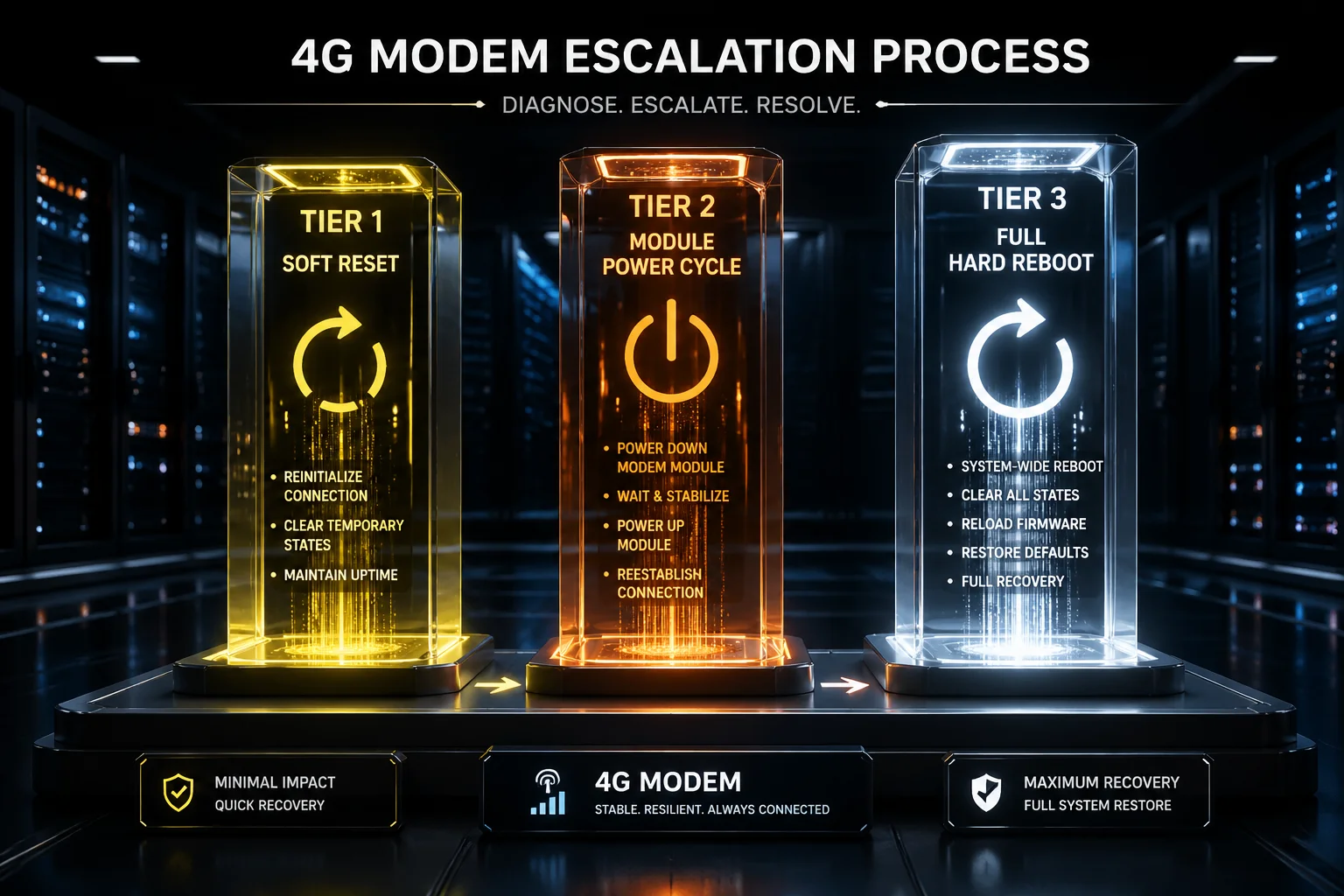

عتبة فشل اتصال مودم 4G دورة طاقة المودم 4G

استراتيجية الاسترداد ثلاثية المستويات

دائماً ما أقول لعملائي - خاصةً أولئك الذين يتم نشرهم في المناطق الريفية في أمريكا الشمالية - أن كاميرا 4G الجيدة يجب ألا تقفز مباشرةً إلى إعادة التشغيل الثابت. يجب أن يكون التعافي تدريجياً. إليك كيفية تصميمي للتصعيد في أنظمتنا:

المستوى 1: إعادة الضبط الناعم لاتصال البيانات. يكتشف مراقب الارتباط 3 حالات فشل متتالية في اختبار الاتصال. يقوم بإيقاف جلسة عمل بيانات PPP أو QMI الحالية وبدء جلسة عمل جديدة. يعمل هذا على إصلاح معظم حالات قطع الاتصال المؤقتة من جانب الناقل. تظل الكاميرا قيد التشغيل. لا يتم فقد أي فيديو أثناء هذه الخطوة.

المستوى 2: دورة طاقة وحدة الجيل الرابع 4G. إذا لم يصلح المستوى 1 المشكلة بعد محاولتين، يرسل النظام إشارة GPIO للأجهزة لقطع الطاقة عن وحدة 4G لمدة 10 ثوانٍ، ثم يعيد تشغيلها مرة أخرى. هذا يجبر المودم على إعادة التسجيل مع البرج الخلوي من الصفر. إنه يزيل أي جمود على مستوى البرنامج الثابت داخل شريحة المودم.

المستوى 3: إعادة تشغيل النظام بالكامل عبر وحدة المراقبة. إذا ظلت وحدة 4G غير قادرة على الاتصال بعد 15 دقيقة من محاولات المستوى 1 والمستوى 2، يتوقف البرنامج النصي لمراقبة الارتباط عن عمد عن تغذية مؤقت Watchdog للأجهزة. تنتهي صلاحية مؤقت Watchdog. يقوم بقطع الطاقة عن اللوحة بأكملها - وحدة المعالجة المركزية والذاكرة ووحدة 4G وكل شيء - ويعيد تشغيل النظام على البارد.

لماذا يوفر لك التصعيد التدريجي المال

يستغرق كل مستوى وقتاً أطول ولكنه يحل مشكلة أصعب. النقطة الأساسية هي: تستغرق إعادة التشغيل الكاملة من 60 إلى 90 ثانية. خلال ذلك الوقت، تفقد الفيديو، وتفقد وضع PTZ، وتفقد أي جلسة إنذار نشطة. لذا فأنت تريد إعادة تشغيل كاملة فقط عندما لا يعمل أي شيء آخر.

مستوى التعافي	حالة الزناد	الإجراء المتخذ	وقت التوقف عن العمل
المستوى 1 - إعادة الضبط الناعم	3 إخفاقات متتالية في اختبار الاتصال	إعادة تشغيل جلسة البيانات (PPP/QMI)	5-10 ثوانٍ
المستوى 2 - دورة طاقة الوحدة النمطية	فشل المستوى 1 مرتين	قطع طاقة GPIO عن وحدة 4G	20-30 ثانية
المستوى 3 - إعادة التشغيل الصلب الكامل	لا يوجد اتصال لمدة 15 دقيقة	جهاز الحراسة يقطع الطاقة الرئيسية	60-90 ثانية

لقد اختبرت هذا التسلسل بالضبط على وحدات 4G الشمسية PTZ الخاصة بنا في ظل ظروف حقيقية - مناطق ضعيفة الإشارة، ونوافذ صيانة الناقل، وأحداث اختناق بطاقة SIM. في أكثر من 95% من الحالات، يتم إصلاح المشكلة في المستوى 1 أو المستوى 2. نادراً ما تحدث إعادة التشغيل الكامل. ولكن عندما يحدث ذلك، فإنه يعمل في كل مرة.

هل ستقوم وحدة المراقبة بتسجيل سبب كل عملية إعادة تشغيل لتقارير الصيانة الخاصة بي؟

ذات مرة كان لدي عميل في كندا ظل يسألني “هان، أعيد تشغيل الكاميرا مرة أخرى الليلة الماضية. هل كان السبب شركة الاتصالات؟ هل كانت الأجهزة؟ أريد أن أعرف حتى أتمكن من كتابة تقرير الصيانة.”

نعم. بعد كل عملية إعادة تشغيل، يكتب النظام المصمم بشكل جيد سبب إعادة التشغيل في EEPROM ¹ - نوع من الذاكرة غير المتطايرة التي تتحمل فقدان الطاقة. يمكنك سحب هذا السجل عن بُعد. سوف يخبرك ما إذا كانت إعادة التشغيل ناتجة عن مهلة Watchdog، أو فشل في الارتباط 4G، أو أمر إعادة التشغيل اليدوي، أو انقطاع التيار الكهربائي.

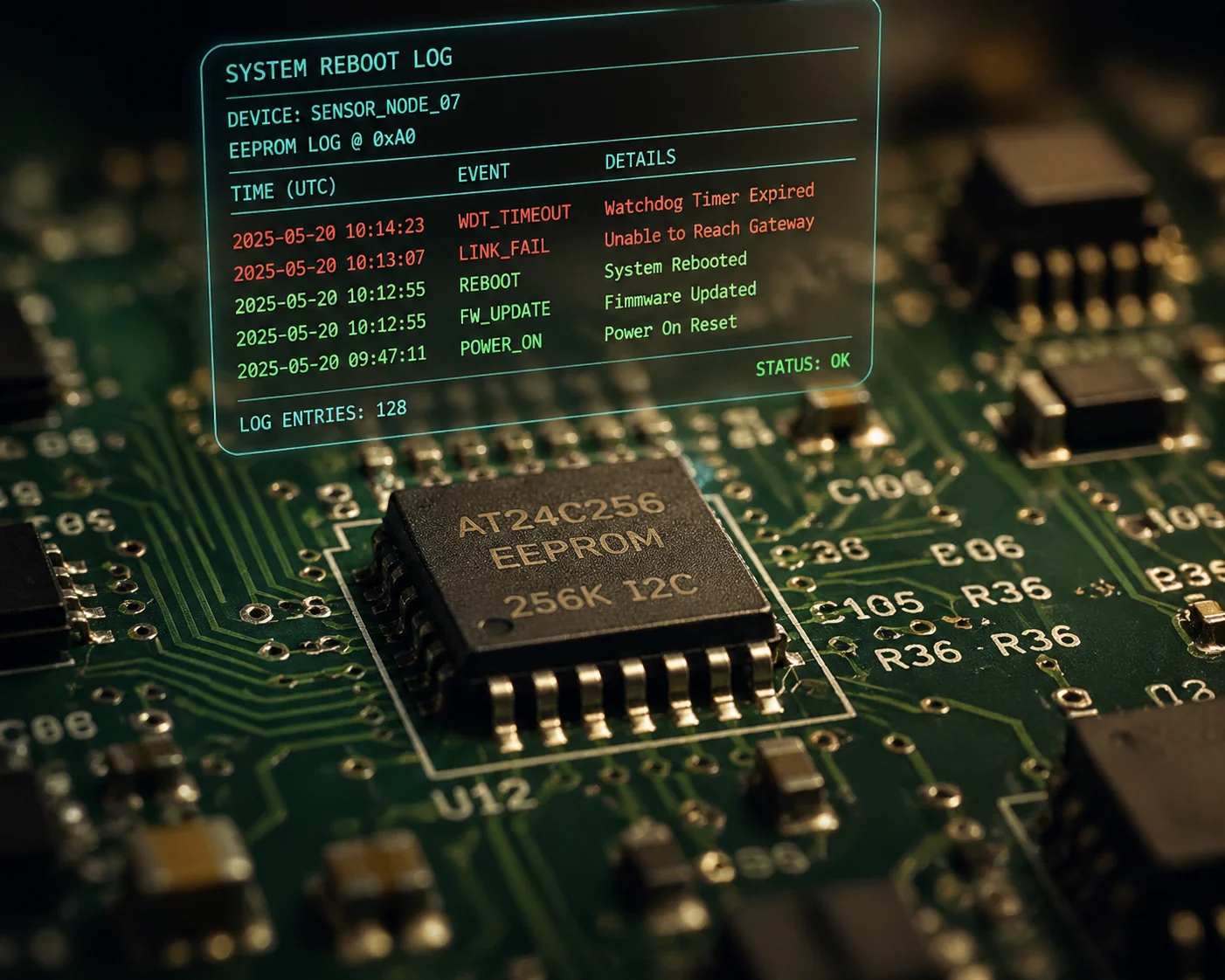

سجل إعادة تشغيل نظام المراقبة EEPROM تقرير صيانة EEPROM

ما يتم تسجيله وأين يتم تسجيله

في كاميراتنا Loyalty-Secu PTZ، يتم تخزين سجل إعادة التشغيل في مكانين. الأول هو شريحة EEPROM المدمجة. هذه قطعة صغيرة من الذاكرة التي تحتفظ ببياناتها حتى عند انقطاع التيار الكهربائي تماماً. وهي تخزّن رمزًا قصيرًا لكل حدث إعادة تشغيل - أشياء مثل “WDT_TIMEOUT” أو “LINK_FAIL” أو “USER_REBOOT” أو “POWER_LOSS”.”

الموقع الثاني هو ملف سجل النظام على وحدة تخزين الفلاش الداخلية. يحتوي هذا الملف على مزيد من التفاصيل. وهو يتضمن الطوابع الزمنية، وآخر قوة إشارة معروفة قبل إعادة التشغيل، وعدد محاولات الاتصال الفاشلة، ومستوى الاسترداد الذي كان نشطاً عندما توقف النظام عن العمل.

كيفية الوصول إلى السجلات

يمكنك سحب السجلات بثلاث طرق. أولاً، من خلال واجهة الويب الخاصة بالكاميرا - ما عليك سوى تسجيل الدخول والانتقال إلى صفحة الصيانة. ثانيًا، من خلال نظام إدارة الفيديو المتوافق مع ONVIF مثل علامة فارقة ² أو السوسن الأزرق ³, إذا كانت الكاميرا تدعم الإبلاغ عن أحداث ONVIF. ثالثًا، من خلال منصة إدارة عن بُعد إذا كانت الكاميرات تقدم تقاريرها إلى خادم مركزي عبر MQTT أو HTTP.

مثال واقعي على أهمية ذلك في العالم الحقيقي

سأشارك قصة. قام أحد العملاء في تكساس بنشر 20 وحدة من وحدات PTZ الشمسية من الجيل الرابع 4G الخاصة بنا على طول خط أنابيب. بعد ثلاثة أشهر، كان يتم إعادة تشغيل خمس كاميرات كل ليلة حوالي الساعة 2:00 صباحًا. أظهرت السجلات أن السبب كان “LINK_FAIL” - وليس “WDT_TIMEOUT”. أخبرنا ذلك أن وحدة المعالجة المركزية كانت على ما يرام. كان اتصال 4G ينقطع.

نظرت بشكل أعمق في السجلات. كانت قوة الإشارة مباشرة قبل كل عطل حوالي -105 ديسيبل ميلي واط - ضعيفة جدًا. كانت شركة الاتصالات تجري صيانة على برج قريب بين الساعة 1:00 صباحًا و3:00 صباحًا كل ليلة. وبمجرد أن عرفنا ذلك، اتصل العميل بشركة الاتصالات وتأكد من جدول الصيانة، وعدّل توقيت المراقبة للانتظار لفترة أطول قبل إعادة التشغيل. تم حل المشكلة. لا حاجة إلى لفات الشاحنات.

بدون السجلات، كان موكلي سيفترض أن الكاميرات معطلة. ربما كان سيرسل طاقمًا لتبديل الأجهزة. كان ذلك سيكلفه آلاف الدولارات - لمشكلة لم تكن حتى خطأ الكاميرا.

رموز سبب إعادة التشغيل الشائعة

رمز السجل	المعنى	الإجراء المقترح
WDT_TIMEOUT	تجمدت وحدة المعالجة المركزية، أجبرت وحدة المراقبة على إعادة التشغيل	تحقق من إصدار البرنامج الثابت، وقم بالتحديث إذا لزم الأمر
LINK_FAIL	انقطاع اتصال 4G لأكثر من 15 دقيقة	تحقق من قوة الإشارة وموضع الهوائي
USER_REBOOT	إعادة التشغيل اليدوي عبر الويب أو الأمر	لا يلزم اتخاذ أي إجراء
خسارة_الطاقة	انخفض مصدر الطاقة عن الحد الأدنى	تحقق من سلامة اللوحة الشمسية والبطارية
MODULE_RESET	تم إعادة تشغيل وحدة 4G (المستوى 2)	عادةً ما يتم حلها تلقائيًا، ومراقبة التردد

هل يحتوي النظام على “مؤقت تأخير” لمنع حلقات إعادة التشغيل التي لا نهاية لها أثناء الانقطاع؟

لقد شاهدت هذا السيناريو الكابوسي من قبل: يتعطل برج الناقل لمدة ست ساعات، وتعيد الكاميرا تشغيل نفسها كل 15 دقيقة - مرارًا وتكرارًا - حتى نفدت البطارية.

نعم. يشتمل نظام Watchdog المصمم بشكل صحيح على مؤقت تأخير الإيقاف الاحتياطي. بعد عدد محدد من عمليات إعادة التشغيل المتتالية (عادةً من 3 إلى 5)، يقوم النظام بتمديد وقت الانتظار بين محاولات إعادة التشغيل. هذا يمنع الكاميرا من استنزاف بطاريتها أثناء انقطاع الناقل لفترة طويلة. تتضمن بعض الأنظمة أيضاً اكتشاف انقطاع التيار الكهربائي لمنع إعادة التشغيل عندما يكون جهد البطارية منخفضاً جداً.

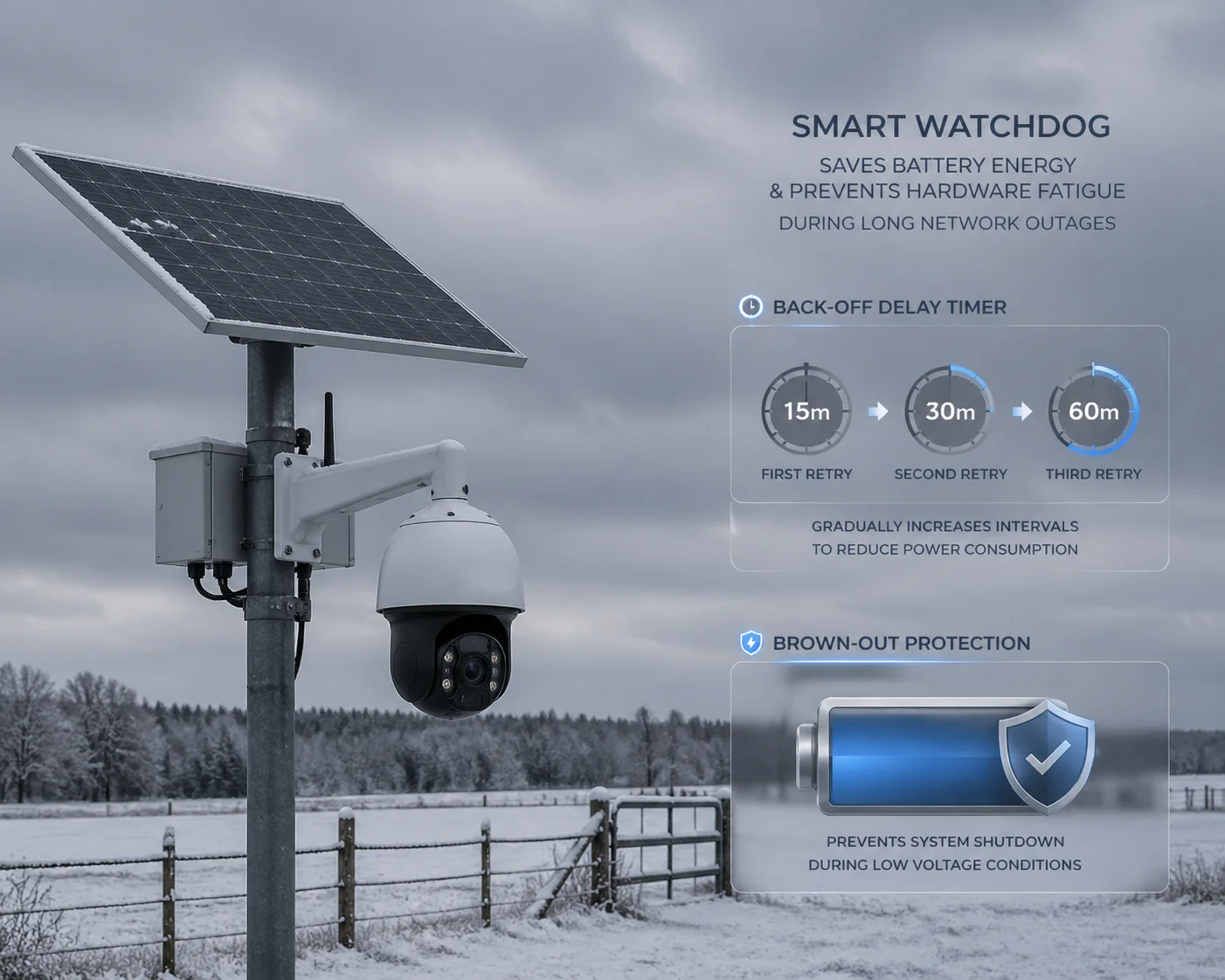

منع حلقة تأخير مؤقت مؤقت المراقبة لإعادة التشغيل

لماذا تعتبر حلقات إعادة التشغيل خطرة

في كل مرة يتم فيها إعادة تشغيل كاميرا 4G، تمر وحدة 4G بتسلسل متعطش للطاقة. تقوم بتشغيل الراديو. تبحث عن الأبراج الخلوية القريبة. تحاول التسجيل في الشبكة. تتفاوض على جلسة IP. تسحب هذه العملية بأكملها تيارًا عاليًا - أحيانًا 2 أمبير أو أكثر لمدة 30 إلى 60 ثانية.

إذا كنت تعمل بالطاقة الشمسية مع بطارية، فإن تلك الـ 30 إلى 60 ثانية من السحب العالي تتراكم بسرعة. يمكن لخمس عمليات إعادة تشغيل في ساعة واحدة أن تسحب طاقة أكثر مما تستخدمه الكاميرا في التشغيل العادي للفترة نفسها. إذا كان الجو غائماً، أو إذا كان الشتاء مع ساعات نهار قصيرة، فإن البطارية تستنزف. بمجرد انخفاض الجهد الكهربائي إلى أقل من الحد الأدنى، تتوقف الكاميرا عن العمل تماماً. الآن لديك كاميرا ميتة لن تعود إلى العمل حتى تشحن الشمس البطارية بما فيه الكفاية - وهو ما قد يستغرق يوماً كاملاً.

كيف يعمل مؤقِّت الإيقاف الاحتياطي

مؤقت إعادة التشغيل بسيط. بعد إعادة التشغيل الأولى، ينتظر النظام 15 دقيقة عادية قبل محاولة إعادة التشغيل مرة أخرى إذا استمر فشل الاتصال. بعد إعادة التشغيل الثانية، ينتظر النظام 30 دقيقة. بعد الثالثة، ينتظر 60 دقيقة. بعد الرابعة، ينتظر النظام ساعتين. هذا التراجع الأسي ⁴ تبقي الكاميرا على قيد الحياة لفترة طويلة بما يكفي للنجاة من انقطاع التيار الكهربائي لفترة طويلة.

كشف الانقطاع البني: الحامي الصامت

أريد أن أسلط الضوء على ميزة واحدة لا يسأل عنها معظم المشترين ولكن يجب أن يسألوا عنها. تسمى اكتشاف الانقطاع في التيار الكهربائي. قبل أن يقوم كلب المراقبة بتشغيل إعادة التشغيل، يقوم بفحص جهد البطارية. إذا كان الجهد الكهربي أقل من الحد الآمن - لنقل 11.4 فولت لنظام 12 فولت - يؤجل Watchdog إعادة التشغيل. ينتظر حتى يرتفع الجهد الكهربائي مرة أخرى فوق 11.8 فولت قبل السماح بإعادة التشغيل.

وهذا أمر بالغ الأهمية لعمليات نشر الطاقة الشمسية. أثناء مرحلة البحث عن الإشارة في وحدة 4G، يمكن أن يتسبب ارتفاع التيار في انخفاض الجهد. إذا كانت البطارية منخفضة بالفعل، يمكن أن يؤدي هذا الانخفاض إلى تعطل النظام في منتصف التشغيل. يمنع اكتشاف انقطاع التيار الكهربائي هذا الأمر. تبقى الكاميرا في حالة سكون منخفضة الطاقة حتى يتوفر لديها ما يكفي من الطاقة لإكمال دورة تمهيد كاملة بأمان.

ما الذي يجب أن تسأل المورد الخاص بك

إذا كنت تقوم بتوريد كاميرات 4G PTZ من الصين، فإليك نصيحتي. اسأل المصنع ثلاثة أسئلة محددة

1. هل لدى Watchdog مؤقِّت للإيقاف الاحتياطي لإعادة التشغيل المتكرر؟
2. هل يتحقق النظام من جهد البطارية قبل تشغيل إعادة التشغيل؟
3. ما هو الحد الأقصى لعدد مرات إعادة التشغيل المسموح بها في الساعة؟

إذا لم يتمكن المصنع من الإجابة على هذه الأسئلة بوضوح، فمن المحتمل أن يكون تطبيق Watchdog الخاص بهم أساسيًا - مجرد مؤقت بسيط بدون ذكاء. هذا جيد للكاميرات التي تعمل بالشبكة. ولكن بالنسبة لعمليات نشر الجيل الرابع الشمسية في المناطق النائية، فأنت بحاجة إلى الإصدار الذكي.

في شركة Loyalty-Secu، صممت أنظمة PTZ الشمسية الخاصة بنا مع جميع وسائل الحماية الثلاثة المدمجة. مؤقت الإيقاف الخلفي، واكتشاف انقطاع التيار الكهربائي، وحد إعادة التشغيل القابل للتكوين. لأنني أعلم أنه بالنسبة لعملاء مثل ديفيد، فإن الكاميرا المعطلة في حقل بعيد ليست مجرد إزعاج. إنه مشروع فاشل وسمعة سيئة.

الخاتمة

تضمن لك كاميرا 4G Watchdog إعادة تشغيل كاميرا 4G عندما تتجمد. وبالإضافة إلى المراقبة الذكية للارتباط، والاسترداد المتدرج، وتسجيل إعادة التشغيل، فإنه يحافظ على المواقع البعيدة متصلة بالإنترنت - دون الحاجة إلى لفات شاحنة مكلفة.

---

1. ذاكرة EEPROM غير متطايرة لتسجيل سبب إعادة التشغيل. ︎ 2. التكامل بين حدث ONVIF وسجّل المراقبة. ︎ 3. مراقبة أحداث Blue Iris PTZ Watchdog لمراقبة الأحداث. ︎ 4. خوارزمية التراجع الأسي لمنع حلقة إعادة التشغيل. ︎ 5. مراقبة الاتصال بالإنترنت المستندة إلى ICMP ping المستندة إلى ICMP. ︎ 6. تصميم دائرة مؤقت مراقبة الأجهزة لنظام لينكس المدمج. ︎ 7. تعادل القوة الشرائية مقابل استرداد بيانات جلسة بيانات QMI لوحدات الجيل الرابع. ︎ 8. تبديل طاقة GPIO لإعادة ضبط وحدة 4G. ︎ 9. دائرة كشف انقطاع التيار البني للكاميرات التي تعمل بالطاقة الشمسية. ︎ 10. الإدارة عن بعد MQTT للإبلاغ عن سجل المراقبة عن بعد. ︎
