كيف يمكنك منع تجمد الشحوم أو تشويشها في آلية التكبير/التصغير عند درجة حرارة -40 درجة مئوية؟

لقد رأيت محركات التكبير/التصغير تحترق في الميدان. كان السبب الجذري بسيطًا - تحول الشحم الخاطئ إلى شمع عند درجة حرارة -40 درجة مئوية، وانغلقت التروس.

لمنع تجمد الشحوم في آلية التكبير/التصغير في آلية التكبير/التصغير عند درجة حرارة -40 درجة مئوية، تحتاج إلى ثلاثة أشياء تعمل معًا: شحم اصطناعي منخفض الحرارة من الدرجة الفضائية يبقى سائلاً تحت درجة حرارة -50 درجة مئوية، ونظام تسخين مسبق مدمج يعمل على تدفئة الأجزاء الداخلية قبل أي حركة للمحرك، ومحركات عالية العزم مع مسارات مغطاة بالتفلون مصممة للتغلب على الاحتكاك في بداية التشغيل البارد.

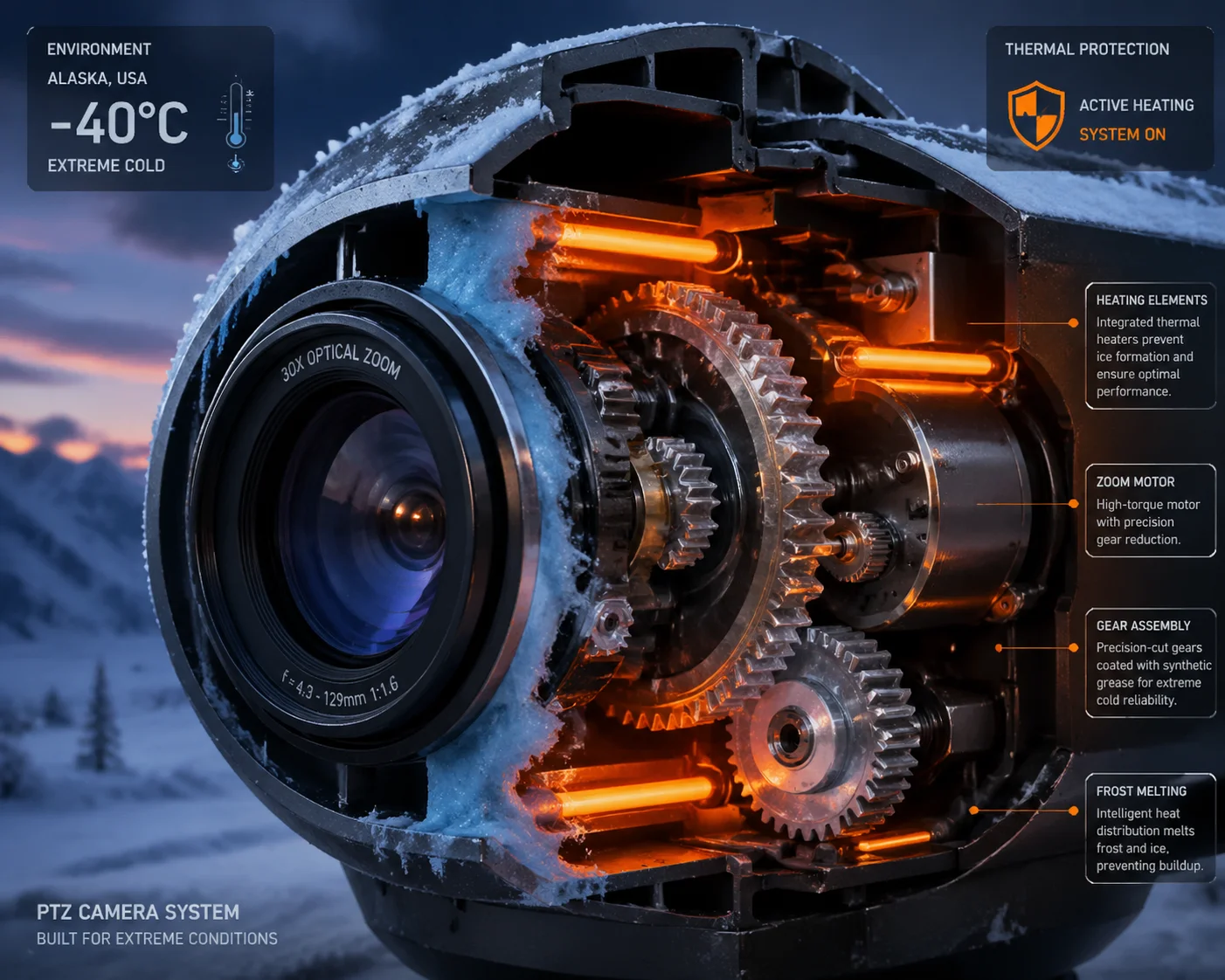

آلية التكبير/التصغير لكاميرا PTZ منع تجمد الشحوم عند 40 درجة تحت الصفر

في هذا المقال، سوف أطلعك على كل طبقة من طبقات نظامنا الدفاعي في الطقس البارد. سأشرح نوع الشحم الذي نستخدمه بالضبط، وكيف تحمي سخاناتنا الأجزاء الداخلية، وما يحدث أثناء دورة بدء التشغيل البارد، ولماذا لن يحترق المحرك - حتى في أسوأ شتاء ألاسكا. إذا كنت تبحث عن كاميرات PTZ لمشاريع تحت الصفر، فهذا هو التفصيل الفني الذي تحتاجه قبل التوقيع على أي طلب شراء.

ما نوع الشحوم الصناعية ذات درجة الحرارة المنخفضة المستخدمة في شحوم PTZs من فئة ألاسكا؟

تستخدم معظم مصانع PTZ شحم الليثيوم الرخيص القائم على الليثيوم. لقد توقفت عن استخدامه منذ سنوات لأنه يفشل بشدة تحت -10 درجة مئوية.

تستخدم كاميراتنا من فئة ألاسكا PTZ شحمًا صناعيًا بالكامل من الدرجة المنخفضة في درجة حرارة منخفضة في الفضاء الجوي مع نطاق عمل يتراوح من -50 درجة مئوية إلى +250 درجة مئوية. يحافظ هذا الشحم على لزوجة مستقرة عند درجة حرارة -40 درجة مئوية، وينتج الحد الأدنى من عزم الدوران في البداية، ولا يتبلور أو يتصلب أو ينتقل إلى الأسطح البصرية.

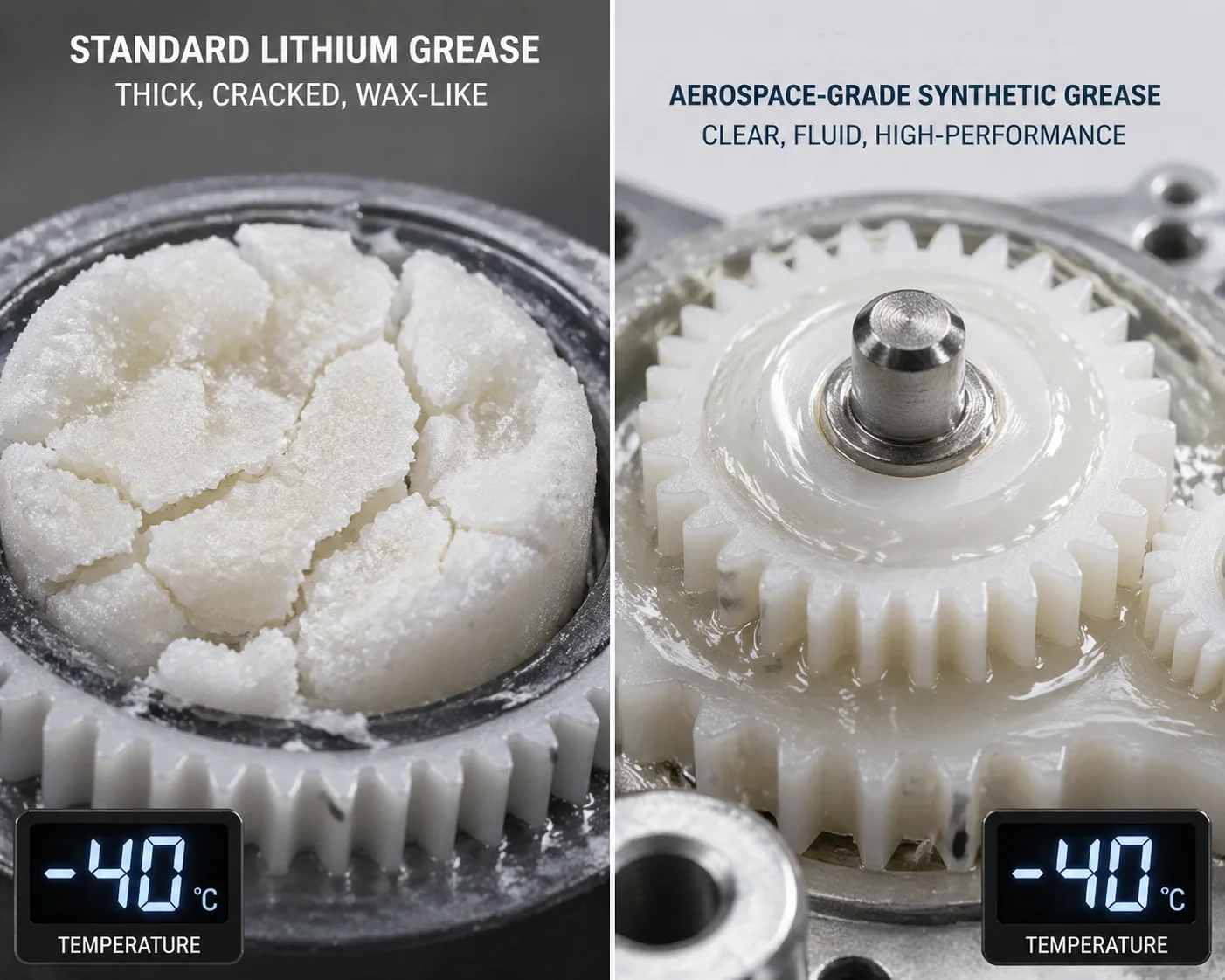

شحم صناعي بدرجة حرارة منخفضة لآلية التكبير/التصغير PTZ في الطقس البارد

لماذا يفشل الشحم القياسي في البرد القارس

الشحوم العادية التي أساسها الكالسيوم أو الليثيوم لها أرضية درجة حرارة تشغيلها حوالي -10 درجة مئوية. وتحت هذه النقطة، يصبح الشحم سميكًا بسرعة. وعند -40 درجة مئوية، يصبح صلبًا تقريبًا. عندما يحاول محرك الزوم الدفع عبر هذه المقاومة، يحدث أمران. أولاً، تبطئ التروس أو تتوقف تماماً. ثانيًا، يسحب المحرك تيارًا زائدًا ويسخن داخليًا بشكل مفرط. لقد استلمت وحدات مرتجعة من كندا حيث كان ماسورة التكبير/التصغير بأكملها مقفلة في مكانها. عندما فتحناها، بدا الشحم مثل شمع الشمع الجاف.

ما الذي يجعل شحمنا مختلفاً

في شركة Loyalty-Secu، أقوم بتحديد شحم اصطناعي قائم على السيليكون مصمم للأدوات الدقيقة. هذه هي نفس فئة مواد التشحيم المستخدمة في التلسكوبات البصرية والمشغلات الفضائية. إليك كيفية مقارنته بالخيارات القياسية:

الممتلكات	شحم الليثيوم القياسي	الشحوم الاصطناعية منخفضة الحرارة الخاصة بنا
نطاق درجة حرارة العمل	-10 درجات مئوية إلى +120 درجة مئوية	-50 درجة مئوية إلى +250 درجة مئوية
اللزوجة عند درجة حرارة -40 درجة مئوية	يتصلب/يشبه الشمع	يبقى سائلاً وقابلاً للانتشار
بدء العزم عند درجة حرارة -40 درجة مئوية تحت الصفر	عالية جداً (خطر توقف المحرك)	منخفضة ويمكن التنبؤ بها
نزيف الزيت / الهجرة	عالية (تلوث العدسة)	منخفضة جداً (تبقى في مكانها)
توافق البلاستيك	قد تتحلل بعض المواد البلاستيكية	آمن ل POM، النايلون، PTFE، PTFE

مسائل التحكم في التطبيقات أيضاً

اختيار الشحم المناسب هو نصف المهمة فقط. فالكمية التي تضعها والمكان الذي تضعه فيه مهمان بنفس القدر. أطلب من فريق التجميع لدينا اتباع خريطة تشحيم صارمة. تحصل كل نقطة تلامس على حلزونية التكبير، وقضبان التوجيه، وأسنان التروس على كمية محسوبة - عادةً أقل من 0.3 جرام لكل نقطة. يؤدي الإفراط في الشحوم إلى تكوين كتلة سميكة تتجمد في كتلة صلبة في درجات الحرارة المنخفضة. يتسبب الشحم القليل جدًا في تآكل المعدن على المعدن. كما أطلب أيضًا إرفاق ورقة بيانات الشحوم (TDS) مع كل شحنة، حتى يتمكن عملائي مثل ديفيد من التحقق من المواصفات بشكل مستقل. هذا ليس شيئًا أتركه للصدفة على أرضية الإنتاج.

هل سيحترق محرك التكبير/التصغير إذا حاول التحرك بينما الأجزاء الداخلية متجمدة؟

هذا هو السؤال الذي يؤرق مديري المشاريع ليلاً. أنا أفهم السبب - محرك معطل في موقع ناءٍ في ألاسكا يعني لفة شاحنة $2,000.

لا، لن يحترق محرك التكبير/التصغير. تتضمن برامجنا الثابتة بروتوكول حماية لبدء التشغيل البارد الذي يمنع كل الحركة الميكانيكية حتى تصل درجة الحرارة الداخلية إلى عتبة آمنة. لن يتلقى المحرك ببساطة طاقة للتحرك بينما لا تزال الأجزاء مجمدة.

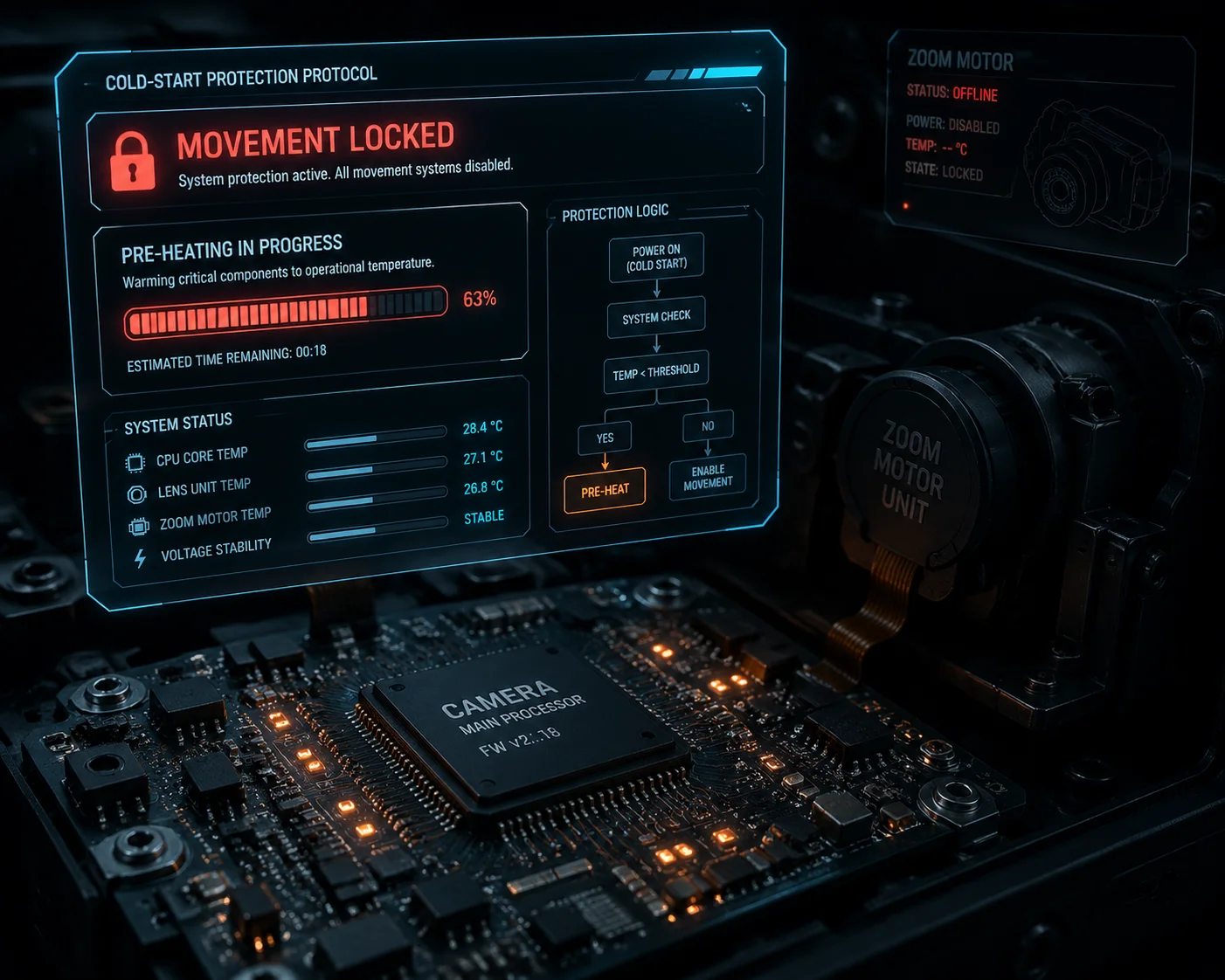

حماية البرنامج الثابت للحماية من بدء التشغيل البارد لمحرك التكبير/التصغير PTZ

الخطر الحقيقي البدايات الباردة غير المحمية

في كاميرا PTZ رخيصة بدون حماية البرامج الثابتة، إليك ما يحدث عند درجة حرارة -40 درجة مئوية. يتم تشغيل النظام. ترسل وحدة التحكم على الفور أمرًا إلى محرك التكبير/التصغير: “انتقل إلى الوضع الرئيسي.” يحاول المحرك الدوران. لكن الشحم قاسي، وتقاوم التروس، ويتوقف المحرك. يسحب المحرك المتوقف الحد الأقصى للتيار باستمرار. في غضون ثوان، ترتفع درجة حرارة لفات الملف. يحترق المحرك. الكاميرا الآن عبارة عن ثقالة ورق فوق عمود طوله 30 قدمًا في مكان مجهول. لقد سمعت هذه القصة من شركات الدمج أكثر مما يمكنني عده.

كيف يعمل بروتوكول الحماية الخاص بنا

في Loyalty-Secu، قمتُ ببناء حماية بسيطة وفعالة في البرنامج الثابت. يعمل المنطق على النحو التالي:

1. تشغيل الطاقة. يقوم النظام بالتمهيد وقراءة مستشعر درجة الحرارة الداخلي.
2. فحص درجة الحرارة. إذا كانت درجة الحرارة الداخلية أقل من -10 درجة مئوية، يقوم النظام بتنشيط دائرة التسخين أولاً.
3. فترة الإغلاق. يتم حظر جميع أوامر حركة PTZ - التحريك والإمالة والتكبير/التصغير. تبث الكاميرا الفيديو، لكن لا شيء يتحرك.
4. بلوغ العتبة. بمجرد قراءة المستشعر أعلى من درجة الحرارة الآمنة، يفتح النظام روتين الاختبار الذاتي ويسمح بالتشغيل الميكانيكي الكامل.

مواصفات المحرك: مصمم للمقاومة

حتى مع حماية البرنامج الثابت، لا أعتمد على البرنامج وحده. أقوم أيضًا باختيار محركات يمكنها التعامل مع أحمال بدء تشغيل أعلى من المعتاد. هذا ما أحدده:

معلمة المحرك	محرك PTZ قياسي	محرك ذو تصنيف بارد
بدء تحمل التيار الحالي	1.2 ضعف التصنيف	2.0x تصنيف
مدة المماطلة قبل التلف	< أقل من 3 ثوانٍ	> 10 ثوانٍ
نطاق درجة حرارة التشغيل	-10 درجات مئوية إلى +50 درجة مئوية	-40 درجة مئوية إلى +60 درجة مئوية
مادة العتاد	بلاستيك ABS قياسي	بولي إثيلين متعدد الألياف (POM) مُصنَّف على البارد + طلاء تفلون

وهذا يعني أنه حتى إذا تعطل البرنامج الثابت - وهو ما لم أره يحدث من قبل - يمكن للمحرك نفسه أن ينجو من توقف قصير دون أن يحترق. أسمي هذا “الدفاع في العمق”. البرنامج يحمي أولاً. والأجهزة تحمي ثانيًا. الشحم يحمي ثالثاً. تحتاج إلى الطبقات الثلاث، وليس طبقة واحدة فقط.

ما هي المدة التي تستغرقها دورة ما قبل التسخين “بدء التشغيل البارد” قبل أن يصبح جهاز PTZ يعمل؟

أعرف ما تفكر فيه. “إذا لم تتمكن الكاميرا من الحركة لمدة 20 دقيقة بعد التشغيل، فهذه مشكلة.” أنا أسمعك. دعني أشرح لك المفاضلة.

تستغرق دورة التسخين المسبق لبدء التشغيل على البارد حوالي 15 إلى 20 دقيقة عند درجة حرارة -40 درجة مئوية. خلال هذا الوقت، يرفع السخان الداخلي درجة الحرارة داخل الغلاف المحكم الإغلاق إلى مستوى تشغيل آمن. يبدأ بث الفيديو على الفور - تتأخر الحركة الميكانيكية فقط.

زمن دورة التسخين المسبق لبدء التشغيل البارد PTZ عند 40 درجة تحت الصفر

لماذا 15-20 دقيقة هو الرقم الصحيح

لم أختر هذا الرقم عشوائيًا. لقد اختبرناه في غرفة مناخية. عند درجة حرارة -40 درجة مئوية، يستغرق حجم الهواء الداخلي لمبيت PTZ النموذجي حوالي 12 دقيقة ليرتفع من -40 درجة مئوية إلى -10 درجات مئوية باستخدام عنصر التسخين بقدرة 15 وات. وأضيف هامش أمان يتراوح بين 3-8 دقائق لأن الأجزاء المعدنية - التروس والأعمدة والأقواس - تمتص الحرارة بشكل أبطأ من الهواء. المعدن لديه كتلة حرارية أعلى. إذا قمت بقطع التسخين المسبق، فقد يكون الهواء دافئًا، لكن أسطح التروس لا تزال باردة. الشحوم على تلك الأسطح لا تزال قاسية. لذا أنتظر حتى تصبح الأسطح المعدنية دافئة أيضًا.

ما يحدث خلال فترة ما قبل الحرارة

هذا أمر مهم. الكاميرا ليست “ميتة” أثناء التسخين المسبق. إليك ما يعمل وما لا يعمل:

الوظيفة	متاح خلال فترة ما قبل الحرارة؟
بث الفيديو (عرض مباشر)	✅ نعم
الوصول إلى الشبكة (IP/RTSP/ONVIF)	✅ نعم
قائمة OSD والإعدادات	✅ نعم
حركة التحريك والإمالة	❌ لا (مغلق)
التكبير والتركيز	❌ لا (مغلق)
جولة محددة مسبقاً/دورية تلقائية	❌ لا (مغلق)
مصباح الأشعة تحت الحمراء	✅ نعم

لذا فإن NVR أو VMS الخاص بك يرى الكاميرا على الفور. تحصل على صورة حية على الفور. لا يمكنك فقط تحريك رأس PTZ أو التكبير/التصغير حتى ينتهي السخان من مهمته. بالنسبة لمعظم تطبيقات المراقبة، هذه مقايضة مقبولة تمامًا. البديل - عدم وجود تسخين مسبق، حركة فورية، محرك محترق، كاميرا معطلة - أسوأ بكثير.

هل يمكنك تقصير وقت ما قبل التسخين؟

نعم، ولكن ذلك يتطلب تغييرات في الأجهزة. يمكن لسخان بقوة كهربائية أعلى - لنقل 25 وات بدلاً من 15 وات - أن يقلل الوقت إلى حوالي 8-10 دقائق. ولكن هناك تكلفة. القوة الكهربائية الأعلى تعني سحب طاقة أعلى. إذا كانت كاميرتك تعمل بالطاقة الشمسية مع بطارية بنك، فإن هذه الـ 10 واط الإضافية مهمة جدًا. أسأل عملائي دائماً عن ميزانية الطاقة الخاصة بهم أولاً. بالنسبة للتركيبات التي تعمل بالطاقة الشبكية، أوصي بخيار السخان ذو القوة الكهربائية الأعلى. أما بالنسبة للمواقع التي تعمل بالطاقة الشمسية، فإنني أبقيها عند 15 واط وأقبل بفترة إحماء أطول. هذا قرار تصميم أتخذه مع كل عميل بناءً على ظروف موقعه الفعلي - وليس إجابة واحدة تناسب الجميع.

التسخين المستمر بعد بدء التشغيل

لا يتم إيقاف تشغيل السخان بعد دورة ما قبل التسخين. بل يتحول إلى وضع الصيانة. يستمر مستشعر درجة الحرارة في مراقبة الهواء الداخلي. إذا انخفضت درجة الحرارة مرة أخرى نحو العتبة - على سبيل المثال أثناء هبوب رياح مفاجئة أو انخفاض مفاجئ في درجة الحرارة - يعود السخان للعمل تلقائيًا. هذا يحافظ على دفء الشحم والسوائل طوال فترة التشغيل بأكملها. لقد صممت هذا كنظام حلقة مغلقة، وليس إحماء لمرة واحدة.

هل يمكن للسخان الداخلي منع تراكم الجليد على التروس الميكانيكية والأحزمة؟

الجليد داخل مبيت PTZ أسوأ من الشحم المتيبس. لقد رأيت بلورات الصقيع تغلق مجموعة تروس صلبة - لن يصلح ذلك أي قدر من عزم دوران المحرك.

نعم، يمنع السخان الداخلي تراكم الجليد من خلال الحفاظ على درجة حرارة المبيت فوق نقطة الندى. بالإضافة إلى مانع تسرب IP66/IP67 ومانع التسرب الداخلي مادة مجففة ¹ العبوات، يمنع نظامنا دخول الرطوبة وتكثيفها على التروس والأحزمة والأسطح البصرية.

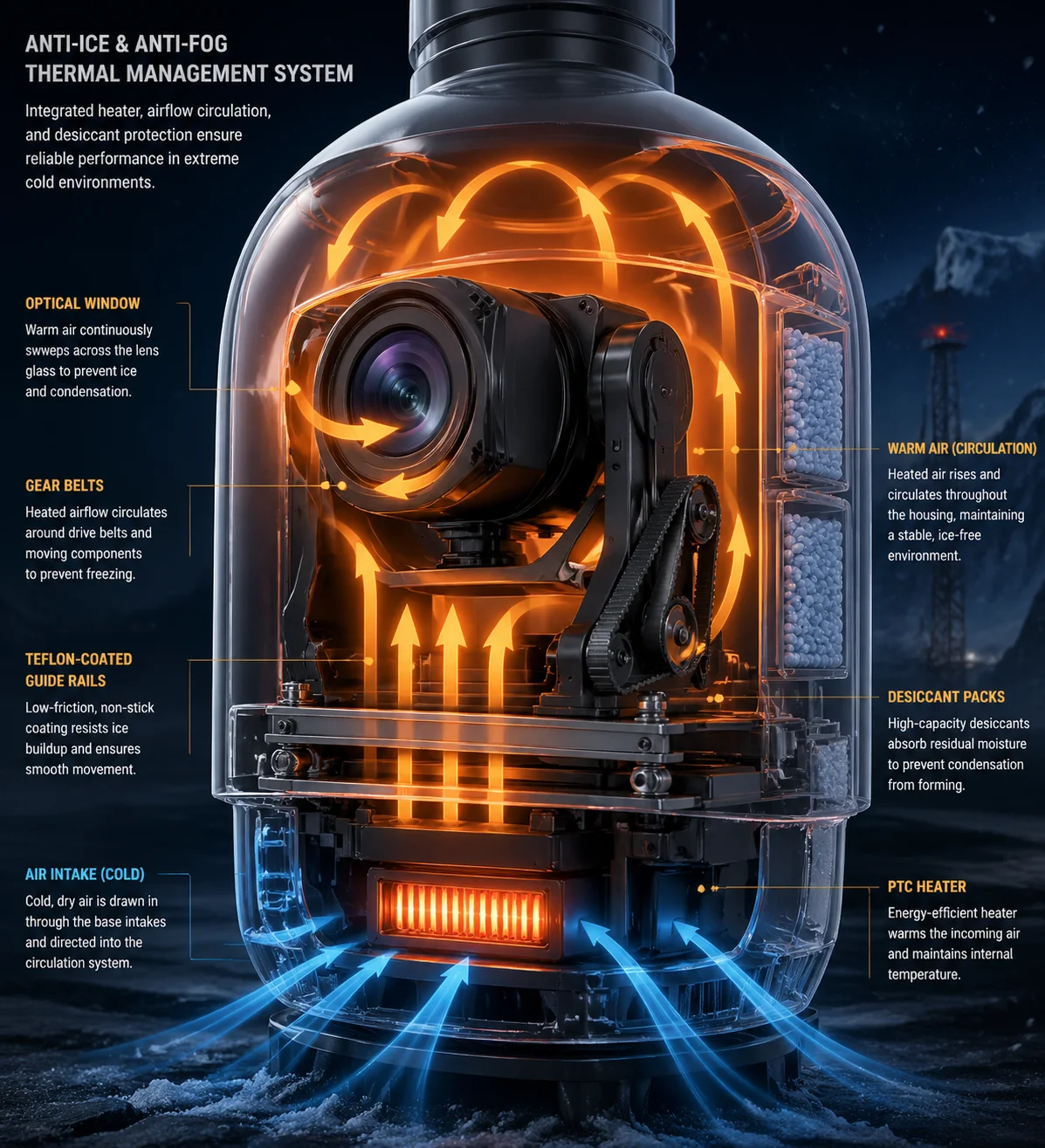

تروس وأحزمة كاميرا PTZ الداخلية للوقاية من الجليد السخان الداخلي للكاميرا PTZ

من أين يأتي الثلج؟

وهذا يفاجئ الكثير من الناس. فالثلج لا يأتي من الخارج. بل يأتي من الداخل. يحتوي كل مبيت مغلق على كمية صغيرة من الهواء المحبوس. ويحتفظ هذا الهواء بالرطوبة. عندما تنخفض درجة الحرارة بشكل حاد - على سبيل المثال من -10 درجات مئوية خلال النهار إلى -40 درجة مئوية في الليل - تتكثف هذه الرطوبة على الأسطح المعدنية الأكثر برودة داخل الغلاف. إذا استمرت درجة الحرارة في الانخفاض، يتجمد التكثيف. يكون لديك الآن بلورات جليدية تستقر مباشرة على أسنان التروس وقضبان التوجيه وحتى سطح العدسة. هذا هو السبب في أنك ترى أحيانًا صور PTZ “ضبابية” في الطقس البارد - وهذا هو التكثيف على الجزء الداخلي من الزجاج الأمامي.

كيف يحل السخان الخاص بنا هذه المشكلة

يتم وضع عنصر التسخين الخاص بنا بالقرب من وحدة التكبير/التصغير ولوحة الاستشعار الرئيسية. يقوم بوظيفتين في آن واحد.

أولاً، يحافظ على الأجزاء المعدنية فوق نقطة الندى. طالما أن أسطح التروس أكثر دفئًا من الهواء المحيط، فلن تتكثف الرطوبة عليها. عدم التكثيف يعني عدم وجود جليد.

ثانيًا، يخلق تيارًا حراريًا لطيفًا داخل الغلاف المحكم الإغلاق. يرتفع الهواء الدافئ من السخان، ويدور عبر الزجاج الأمامي، ويعود إلى الأسفل. توزع حركة الهواء هذه الحرارة بالتساوي وتمنع البقع الباردة التي قد يتشكل فيها الجليد. أفكر في الأمر وكأنه نظام صغير للتحكم في المناخ داخل هيكل الكاميرا.

مانع التسرب والمجفف: النصف الآخر من الحل

السخان وحده لا يكفي. إذا كان هناك تسرب في الغلاف، يستمر الهواء الرطب النقي في الدخول. وهذا يعني أن الرطوبة الجديدة تستمر في التكثّف، ولا يمكن للسخان مواكبة ذلك. لهذا السبب أطلب IP66 ² أو مانع تسرب IP67 على كل وحدة تعمل في الطقس البارد نقوم بشحنها. يجب أن تجتاز الحشيات وغدد الكابلات وموانع تسرب النوافذ اختبار اضمحلال الضغط قبل مغادرة الوحدة لمصنعنا.

أضع أيضًا عبوات مجففة داخل المبيت أثناء التجميع النهائي. تمتص عبوات هلام السيليكا هذه أي رطوبة متبقية محتجزة أثناء التصنيع. بين السدادة والمجفف والسخان، تظل البيئة الداخلية جافة ودافئة. عدم وجود رطوبة يعني عدم وجود جليد. عدم وجود ثلج يعني عدم وجود تروس محشورة.

اختيار المواد المضادة للتجمد

هناك طبقة أخرى أريد أن أذكرها. عند درجة حرارة -40 درجة مئوية، تنكمش المواد المختلفة بمعدلات مختلفة. ينكمش الفولاذ قليلاً. ينكمش الألومنيوم أكثر. البلاستيك ينكمش أكثر. إذا وُضع عمود فولاذي داخل محور تروس بلاستيكي، فقد يضيق البلاستيك حول العمود أثناء انكماشه. يمكن لهذا الضغط الميكانيكي أن يغلق التجميع تمامًا كما يفعل الثلج. أحل هذه المشكلة عن طريق مطابقة معاملات التمدد الحراري ³ من أجزاء التزاوج. أستخدم مادة POM (بولي أوكسي ميثيلين) ذات التصنيف البارد للتروس البلاستيكية - فهي ذات معدل تمدد مماثل لمعدل تمدد الأعمدة الفولاذية التي نستخدمها. أقوم أيضًا بوضع طلاء التفلون على قضبان التوجيه. يوفر التفلون “تشحيمًا جافًا” - حتى إذا تعطل الشحم وتشكل الجليد، فإن سطح التفلون لديه احتكاك منخفض لدرجة أن المحرك لا يزال بإمكانه اختراقه. هذا هو خط دفاعي الأخير، ولم يسبق لي أن رأيته يفشل في الميدان.

الخاتمة

يتطلب منع تجمد الشحوم عند درجة حرارة -40 درجة مئوية -40 درجة مئوية وجود مادة التشحيم المناسبة، والتسخين النشط، والبرامج الثابتة الذكية، ومانع التسرب المناسب - وكلها مصممة منذ البداية، ولا تتم إضافتها لاحقًا.

---

1. عبوات مجففة من هلام السيليكا للتحكم في الرطوبة في العبوات المغلقة. ︎ 2. تصنيف IP66 للحماية من دخول الغبار ونفاثات الماء. ︎ 3. مطابقة معامل التمدد الحراري للتروس البلاستيكية ذات التصنيف البارد. ︎ 4. صحيفة بيانات الشحوم الاصطناعية منخفضة الحرارة (TDS) للتشغيل عند درجة حرارة -50 درجة مئوية. ︎ 5. دائرة حماية تيار المماطلة لمحركات التيار المستمر في كاميرات PTZ. ︎ 6. حساب نقطة الندى لمنع تكاثف الرطوبة. ︎ 7. اختبار اضمحلال الضغط لسلامة مانع تسرب مبيت IP66. ︎ 8. الخواص الميكانيكية في درجات الحرارة المنخفضة لبلاستيك POM مقابل بلاستيك ABS. ︎ 9. معامل احتكاك طلاء التفلون في درجات حرارة دون الصفر. ︎ 10. نظام تحكم في السخان مغلق الحلقة لتشغيل PTZ في الطقس البارد. ︎
