هل تتطلب وظيفة ذاكرة إيقاف التشغيل إعادة المعايرة بعد الاهتزاز لمسافات طويلة؟

لقد رأيت الكثير من المثبتين يفتحون صندوقًا بعد الشحن الخارجي، ويقومون بتشغيل كاميرا PTZ¹, ، وتجد كل نقطة محددة مسبقًا متوقفة عن العمل ببضع درجات. هذا هو الخطأ الخفي الذي لا يحذرك منه أحد.

إن ذاكرة إيقاف التشغيل² لا تحتاج الوظيفة نفسها إلى إعادة معايرة. تبقى ذاكرة البرنامج سليمة بعد النقل. لكن الاهتزاز المادي أثناء الشحن لمسافات طويلة يمكن أن يغير نقطة الصفر الميكانيكية لتروس وأحزمة PTZ. وهذا يعني أن الكاميرا قد تعود إلى وضع مادي خاطئ على الرغم من أن بياناتها المخزنة صحيحة. تعمل كاميرات PTZ الاحترافية على حل هذه المشكلة من خلال المعايرة الذاتية³ عند كل عملية إعادة تشغيل.

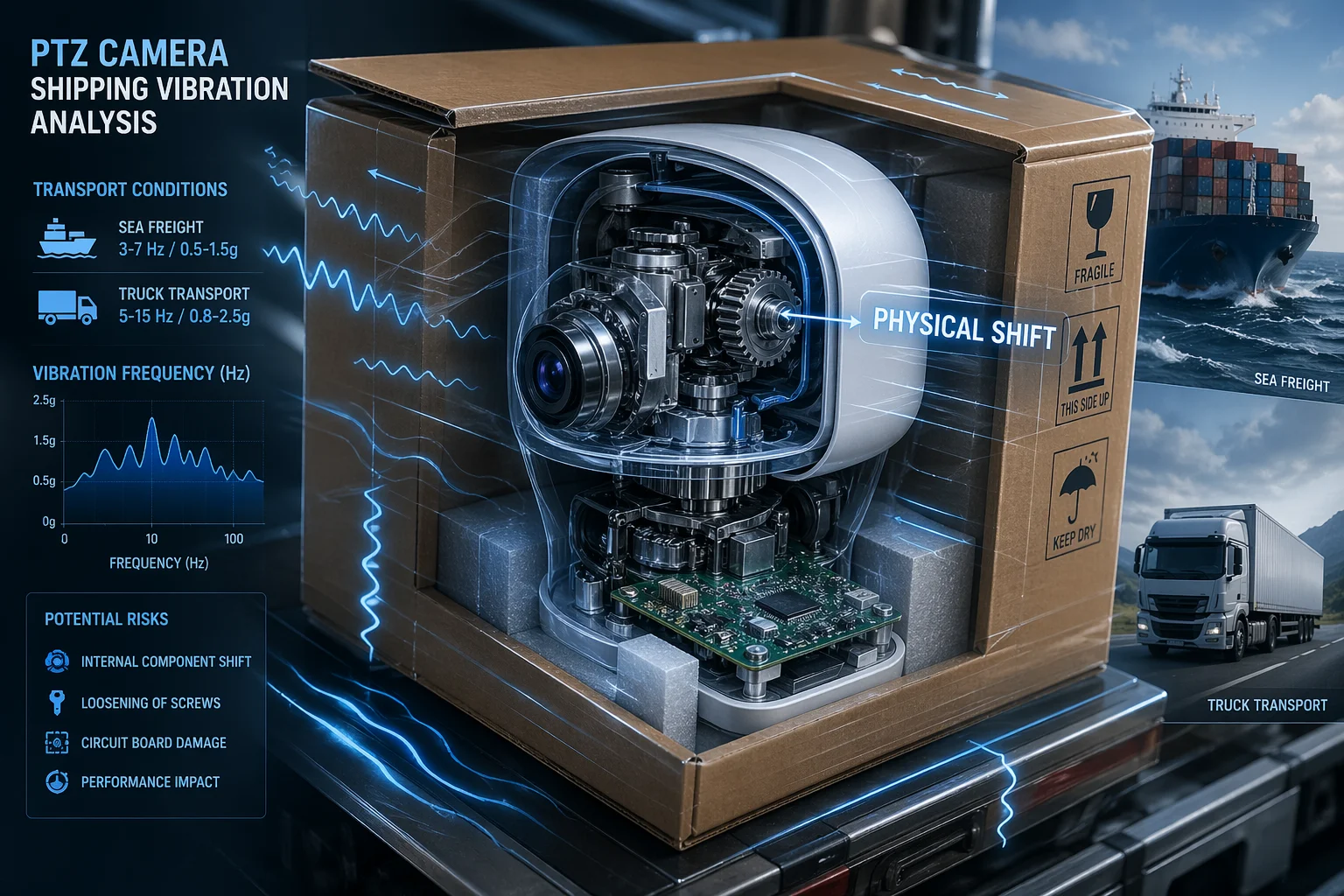

إعادة معايرة ذاكرة إيقاف تشغيل كاميرا PTZ بعد اهتزاز الشحن

يبدو هذا مخيفاً إذا كنت قد طلبت للتو 200 وحدة من الصين إلى موقع عمل في تكساس. لكن ابق معي. سأقوم بتفصيل ما يحدث بالضبط داخل كاميرات PTZ الخاصة بك أثناء الشحن، وكيف تتعامل كاميراتنا مع ذلك، وما يمكنك فعله لحماية استثمارك. كل قسم أدناه يجيب على سؤال حقيقي من عملائنا المهندسين.

كيف تحمي آلية PTZ دقة موقعها أثناء الشحن الخشن؟

أتلقى هذا السؤال تقريباً من كل مدير مشروع يطلب شحنات بالجملة عبر المحيط. فهم ينفقون الآلاف على الشحن، ويريدون التأكد من أن الكاميرات ستعمل في اليوم الأول.

تحمي كاميرات PTZ الاحترافية دقة تحديد الموقع أثناء الشحن من خلال أقفال النقل⁴, المشفرات المغناطيسية⁵ لتتبع الموضع المطلق، وإجراءات المعايرة الذاتية للتمهيد التي تعيد مزامنة نقطة الصفر الميكانيكية في كل مرة يتم فيها تشغيل الكاميرا.

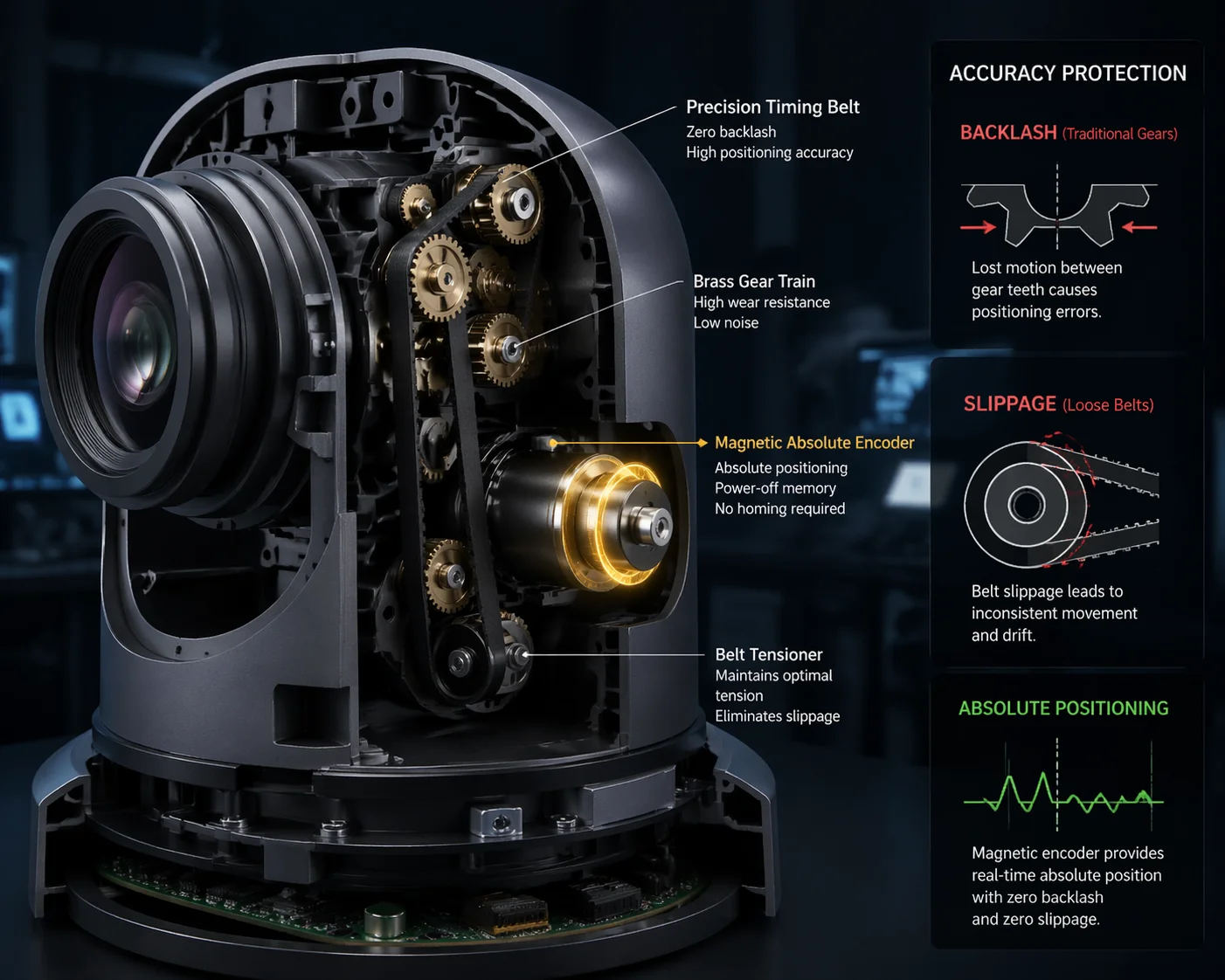

دقة موضع آلية PTZ أثناء الشحن الخشن

المشكلة الحقيقية: التروس والأحزمة وردود الفعل العكسية

دعني أشرح لك ما يحدث بالفعل داخل كاميرا PTZ أثناء ركوب شاحنة وعرة أو رحلة بحرية لمدة 30 يومًا. تعتمد حركات التحريك والإمالة على تروس صغيرة و أحزمة التوقيت⁶. هذه الأجزاء دقيقة، لكنها ميكانيكية. عندما تتقاذف حاوية الشحن الخاصة بك على متن سفينة شحن، يمكن أن تتعرض هذه التروس لانزلاق دقيق. قد ينزلق حزام التوقيت بجزء من السن. وهذا ما يسمى “رد فعل عكسي”. إنه عدو دقة الضبط المسبق⁷.

تقوم ذاكرة إيقاف التشغيل بتخزين رقم. فكر في الأمر على أنه عدد النبضات. إن البرامج الثابتة⁸ يقول: “يكون الإعداد المسبق 1 عند النبضة 4,520 على محور التحريك والنبضة 1,200 على محور الإمالة.” عندما يتم إعادة تشغيل الكاميرا، فإنها تدفع المحرك إلى تلك النبضات بالضبط. ولكن إذا انزلق الحزام أثناء الشحن، فإن النبضة 4,520 لم تعد تشير إلى نفس الزاوية الفعلية. الذاكرة مثالية. لقد تغيرت الميكانيكا.

كيف تحارب الكاميرات الاحترافية هذا الأمر

هناك طريقتان رئيسيتان لحل هذه المشكلة. وفيما يلي مقارنة جنباً إلى جنب:

طريقة الحماية	كيف تعمل	مقاومة الاهتزازات	مستوى التكلفة
قفل النقل (داخلي)	يقفل دبوس أو مشبك مادي رأس PTZ في وضع ثابت أثناء الشحن	عالية - تمنع أي حركة تروس عالية	منخفضة
أداة التشفير المغناطيسي (مطلق)	يسجل الزاوية الفعلية الفعلية، وليس النبضات التراكمية	عالية جدًا - محصنة ضد انزلاق الحزام	متوسط-عالي
المعايرة الذاتية لبدء التشغيل	تدور الكاميرا إلى مفاتيح الحد الفعلي عند التشغيل للعثور على نقطة الصفر الحقيقية	مرتفع - يصحح أي انحراف تلقائيًا	مضمن في البرامج الثابتة
مقرنة بصرية (تزايدي)	عد النبضات من نقطة البداية، لا يوجد مرجع مطلق	منخفض - يفقد الدقة إذا انزلق الحزام	منخفضة

في شركة Loyalty-Secu، تجمع كاميرات PTZ الصناعية الخاصة بنا بين أجهزة التشفير المغناطيسية وبروتوكول المعايرة الذاتية للتمهيد. في كل مرة تقوم فيها بتشغيل الكاميرا، فإنها تقوم بمسح كامل بزاوية 360 درجة ومسح كامل للإمالة. تضغط على مفاتيح الحد الفعلي. يعثر على نقطة الصفر الحقيقية. ثم يطبق الإزاحات المخزنة مسبقاً من ذلك الصفر الذي تم التحقق منه. وهذا يعني أنه حتى بعد 10,000 كيلومتر من الشحن عبر المحيط، فإن إعداداتك المسبقة تهبط في حدود ± 0.1 درجة من الموضع المقصود.

ما الذي يجب عليك التحقق منه قبل الشحن

إذا كنت من شركات تكامل الأنظمة التي تقوم بشحن الكاميرات إلى مواقع العمل البعيدة، اطرح ثلاثة أسئلة على المورد الخاص بك. هل تحتوي الكاميرا على أقفال نقل داخلية؟ هل تستخدم مشفرات مغناطيسية أو مقرنة ضوئية⁹s? هل يتضمن البرنامج الثابت روتين الاختبار الذاتي¹⁰ عند التشغيل؟ ستخبرك هذه الإجابات الثلاث بكل شيء عن مقدار عمل إعادة المعايرة الذي ينتظرك في الطرف الآخر.

هل ستعود الكاميرا إلى النقطة المحددة مسبقاً بالضبط بعد انقطاع التيار الكهربائي؟

أعمل في هذا المجال منذ عام 2013. لا يزال هذا هو السؤال الأول الذي أسمعه من المهندسين الذين ينشرون الكاميرات في أماكن ذات طاقة غير مستقرة - مواقع الطاقة الشمسية، والحدود النائية، وساحات البناء.

نعم، ستعود كاميرا PTZ جيدة التصميم إلى النقطة المحددة مسبقًا بالضبط بعد انقطاع التيار الكهربائي. يتم تخزين الإحداثيات المحددة مسبقًا في ذاكرة غير متطايرة¹¹ التي تنجو من فقدان الطاقة. عند إعادة التشغيل، تقوم الكاميرا بتشغيل دورة معايرة ذاتية للعثور على نقطة الصفر الفعلية، ثم تتحرك إلى الموضع المخزّن المضبوط مسبقاً بدقة عالية.

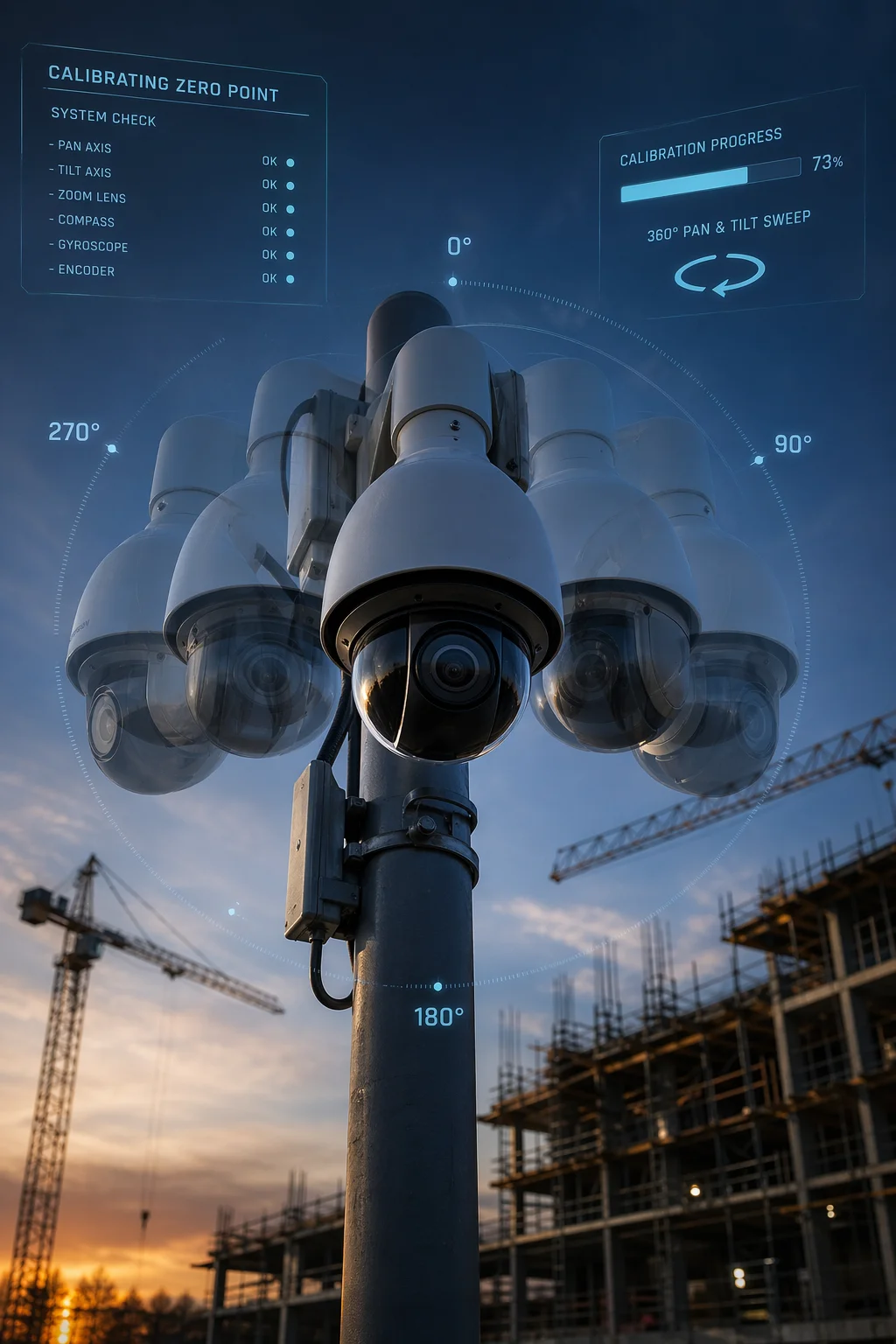

عودة نقطة الضبط المسبق لكاميرا PTZ بعد انقطاع التيار الكهربائي

الذاكرة غير المتطايرة: ما الذي يعنيه ذلك حقًا

“غير متطايرة” هو مصطلح منمق لفكرة بسيطة. وهو يعني أن شريحة الذاكرة لا تحتاج إلى كهرباء للاحتفاظ بالبيانات. يتم حفظ جميع الإعدادات المسبقة ومسارات الدوريات وإعدادات الإنذار وقيم المعايرة على شريحة EEPROM صغيرة أو شريحة فلاش داخل الكاميرا. اسحب الطاقة لمدة خمس دقائق أو خمسة أشهر - تبقى البيانات.

وهذا يختلف عن ذاكرة الوصول العشوائي، التي تفقد كل شيء لحظة انقطاع الطاقة. تستخدم كل كاميرا PTZ الجادة التي تم تصنيعها في العقد الماضي تخزينًا غير متطاير لبيانات التكوين. لذلك لا داعي للقلق بشأن فقدان إعداداتك.

تسلسل الإقلاع والتمهيد المهم

السؤال الحقيقي ليس ما إذا كانت الكاميرا تتذكر الإعداد المسبق. إنها تتذكره. السؤال الحقيقي هو ما إذا كان بإمكان الكاميرا العودة بدقة إلى ذلك الموضع الفعلي بعد إعادة التشغيل. هنا هو تسلسل بدء التشغيل¹² كاميراتنا تتبعنا

عملية المعايرة الذاتية خطوة بخطوة

1. تشغيل الطاقة - تتم تهيئة المعالج الرئيسي.
2. الاختبار الذاتي - تقوم الكاميرا بفحص جميع الأنظمة الداخلية، بما في ذلك برامج تشغيل المحرك.
3. البحث عن نقطة الصفر - يدور رأس PTZ إلى مفاتيح الحد المادية أو يقرأ المشفر المغناطيسي لتحديد الصفر الميكانيكي الحقيقي.
4. تطبيق الأوفست - يقرأ البرنامج الثابت الإحداثيات المخزنة مسبقًا من الذاكرة غير المتطايرة ويحسب المسافة من الصفر.
5. الإرجاع المسبق - يتحرك المحرك إلى الموضع الصحيح بناءً على نقطة الصفر التي تم التحقق منها.

تستغرق هذه العملية بأكملها حوالي 10 إلى 30 ثانية. بعد ذلك، تبدو الكاميرا في المكان الذي يجب أن تكون فيه بالضبط. لا حاجة إلى عمل يدوي.

لماذا تفشل الكاميرات الرخيصة هنا

لقد اختبرت العديد من كاميرات PTZ منخفضة التكلفة على مر السنين. بعضها يتخطى الخطوة 3. فهي تقوم فقط بالتشغيل والقيادة إلى عدد النبضات المخزنة دون التحقق من نقطة الصفر. إذا تغير أي شيء - طفرة في الطاقة، أو رياح قوية، أو سقوط طائر على الغلاف - فسيكون الإعداد المسبق متوقفًا. لن تلاحظ ذلك حتى يتصل العميل ويقول: “كاميرتك تراقب موقف السيارات بدلاً من البوابة.”

لهذا السبب أقول للعملاء دائمًا: خطوة المعايرة الذاتية ليست اختيارية. هذا هو الفرق بين الكاميرا التي تعمل والكاميرا التي تتسبب في عمليات الاسترجاع. بالنسبة لأنظمة PTZ الشمسية من الجيل الرابع (4G) الخاصة بنا، يحدث انقطاع التيار الكهربائي كل ليلة عندما تنخفض طاقة البطارية. يجب أن تتعافى الكاميرا من تلقاء نفسها كل صباح. هذا هو الاختبار الحقيقي لذاكرة انقطاع الطاقة مع المعايرة الذاتية.

هل يمكنني إعادة معايرة إحداثيات PTZ عن بُعد إذا تغيرت طريقة العرض؟

في العام الماضي، نشر أحد عملائي في كندا 40 كاميرا على طول خط أنابيب. وبعد عاصفة شتوية، تغيرت مناظر ثلاث كاميرات بعد العاصفة الشتوية. لم يتمكن من إرسال فني إلى كل موقع - كان أقرب موقع يبعد 200 كيلومتر. كان بحاجة إلى إصلاح عن بُعد.

نعم، يمكنك إعادة معايرة إحداثيات PTZ عن بُعد من خلال واجهة الويب الخاصة بالكاميرا أو منصة VMS الخاصة بك. يمكنك ضبط المواضع المحددة مسبقًا وتشغيل معايرة ذاتية يدوية وحفظ الإحداثيات الجديدة - كل ذلك دون لمس الكاميرا فعليًا. وهذا يوفر تكاليف العمالة الكبيرة في عمليات النشر عن بُعد.

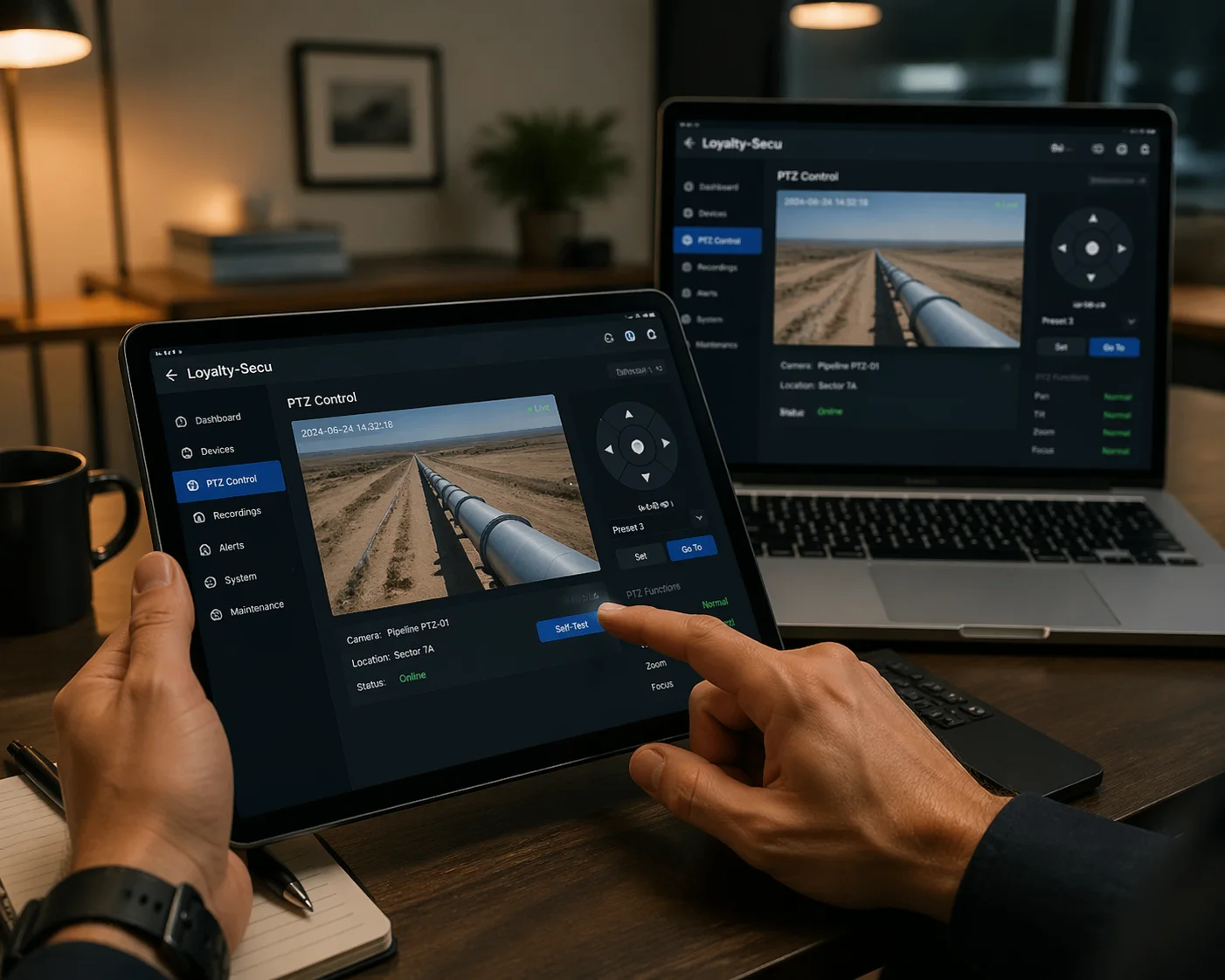

إعادة معايرة PTZ عن بُعد لإعادة معايرة PTZ لإزاحة عرض الكاميرا عن بُعد

خيارات الوصول عن بُعد

تدعم معظم كاميرات PTZ الاحترافية عدة طرق للوصول وإعادة المعايرة من مسافة بعيدة. إليك مقارنة سريعة:

طريقة الوصول عن بُعد	المتطلبات	الأفضل لـ	القيود
واجهة الويب الخاصة بالكاميرا	الوصول المباشر عبر IP أو VPN إلى الكاميرا	تعديلات سريعة بكاميرا واحدة	الحاجة إلى معرفة عنوان IP للكاميرا؛ كاميرا واحدة في كل مرة
برنامج VMS (Milestone، Blue Iris)	كاميرا متصلة بخادم VMS	إدارة العديد من الكاميرات في وقت واحد	يتطلب ترخيص وإعداد VMS
إدارة 4G/4G/LTE عن بُعد	بطاقة SIM في الكاميرا، منصة سحابية	مواقع خارج الشبكة ومواقع تعمل بالطاقة الشمسية	يعتمد على التغطية الخلوية
أوامر بروتوكول ONVIF	أي عميل متوافق مع ONVIF	التوافق بين العلامات التجارية	يقتصر على الوظائف التي يدعمها ONVIF

كيفية إعادة المعايرة عن بُعد: دليل عملي

إليك ما أوصي به العملاء عندما تتغير رؤية الكاميرا بعد عاصفة أو حدث اهتزاز شديد أو فترة طويلة من انقطاع التيار الكهربائي.

الخطوة 1: التحقق من التحول

قم بتسجيل الدخول إلى الكاميرا أو VMS. انتقل إلى الإعداد المسبق 1 واتصل به. انظر إلى المنظر المباشر. هل لا يزال الهدف - بوابة، باب، تقاطع - في منتصف الإطار؟ إذا كان بعيدًا بأكثر من بضع بكسلات قليلة، فأنت بحاجة إلى إعادة المعايرة.

الخطوة 2: قم بإجراء معايرة ذاتية يدوية

تحتوي معظم كاميراتنا على زر “PTZ للاختبار الذاتي” في واجهة الويب أسفل صفحة إعدادات PTZ. انقر فوقه. ستقوم الكاميرا بإجراء نفس البحث عن نقطة الصفر الذي تقوم به عند التشغيل. غالباً ما يعمل هذا على إصلاح الانحرافات الطفيفة الناجمة عن الرياح أو الاهتزازات أو تغيرات درجة الحرارة.

الخطوة 3: ضبط الإعدادات المسبقة وإعادة حفظها

إذا لم ينجح الاختبار الذاتي في إصلاح المشكلة بالكامل، فقم بتوجيه الكاميرا يدويًا إلى الموضع الصحيح باستخدام عناصر تحكم PTZ في واجهة الويب. ثم احفظ هذا الموضع كإعداد مسبق جديد. هذا يتجاوز الإحداثيات القديمة.

الخطوة 4: التحقق من جميع الإعدادات المسبقة

لا تتوقف عند الإعداد المسبق 1. تحقق من كل إعداد مسبق وكل مسار دورية. إذا تغير أحدها، فربما تغيرت مسارات أخرى أيضاً.

بالنسبة لأنظمة PTZ الشمسية من الجيل الرابع 4G، يمكن القيام بكل ذلك من خلال منصة إدارة سحابية على هاتفك. لا حاجة لشبكة VPN. لا حاجة إلى كمبيوتر محمول. فقط افتح التطبيق، واضبط، واحفظ، وانتهى الأمر. عندما تكون كاميرتك فوق توربينات الرياح أو في وسط مزرعة، فهذا ليس ترفاً. إنها ضرورة. يمكن أن توفر لك القدرة على إصلاح عرض متغير من كرسي مكتبك آلاف الدولارات في لفات الشاحنات ووقت الفنيين.

ما هو تفاوت الانحراف المسموح به لنقاط الضبط المسبق للكاميرا مع مرور الوقت؟

أتذكر مناقصة مشروع حكومي حيث كانت المواصفات تتطلب دقة ± 0.05 درجة مئوية محددة مسبقًا على مدى 5 سنوات. سألني مسؤول المشتريات بصراحة: “هل يمكن أن تضمن كاميرتك ذلك”؟ يفصل هذا السؤال بين المعدات الاحترافية والألعاب الاستهلاكية.

بالنسبة لكاميرات PTZ الاحترافية المزودة بأجهزة تشفير مغناطيسية ومعايرة ذاتية، فإن تحمل الانحراف¹³ ± 0.1 درجة أو أفضل في الظروف العادية. وبمرور الوقت، قد يؤدي التآكل الميكانيكي إلى زيادة ذلك قليلاً، ولكن المعايرة الذاتية المنتظمة عند كل عملية إعادة تشغيل تحافظ على الانحراف ضمن الحدود المقبولة للتطبيقات الأمنية.

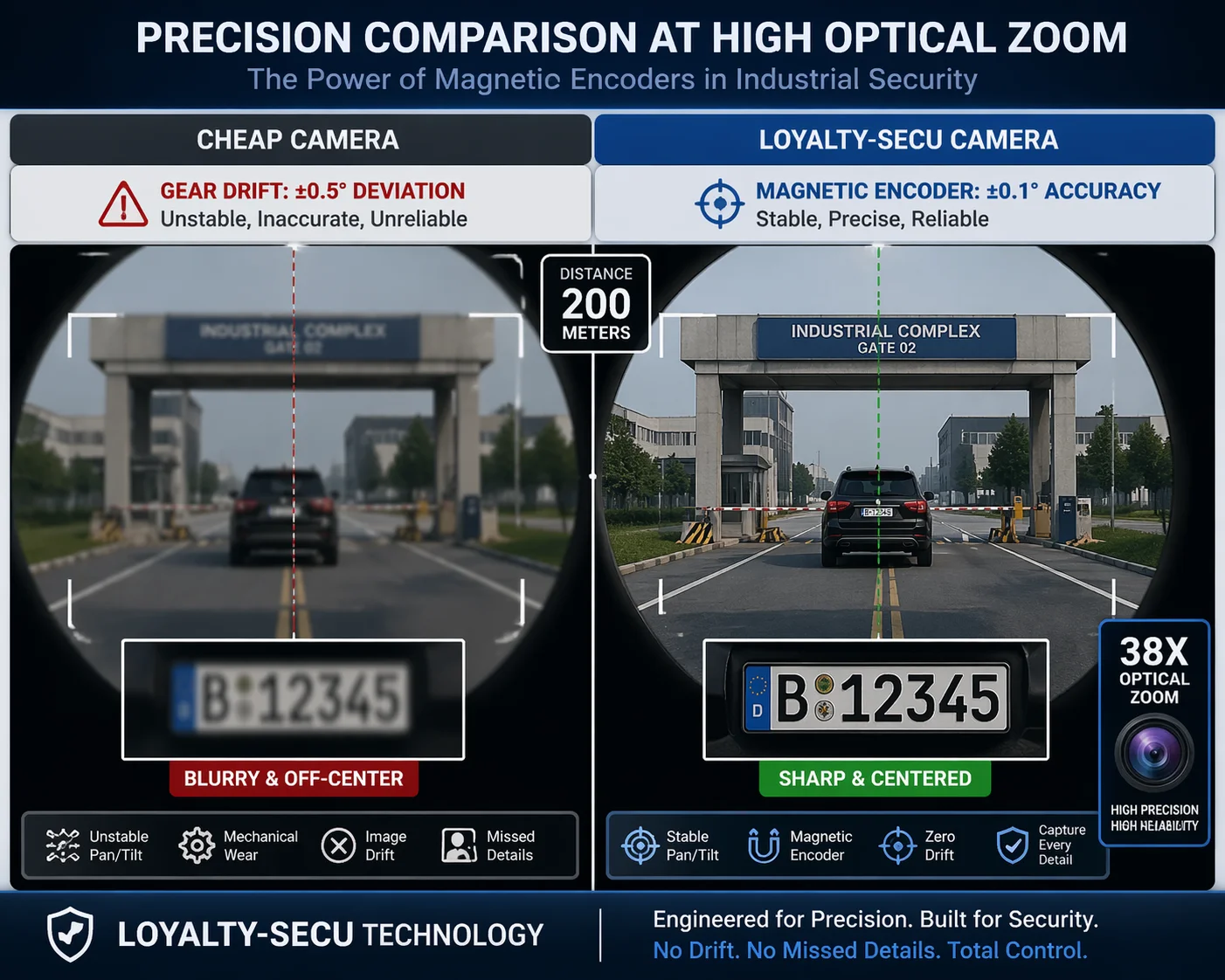

تفاوت الانحراف المسبق لكاميرا PTZ مع مرور الوقت

ما الذي يسبب الانجراف المسبق مع مرور الوقت؟

لا تبقى دقة الضبط المسبق مثالية إلى الأبد. تتسبب عدة عوامل في تدهورها ببطء.

عوامل التآكل الميكانيكية

• تآكل أسنان التروس - آلاف الدورات في اليوم الواحد، مما يؤدي إلى تآكل أسنان التروس تدريجيًا، مما يخلق فجوات صغيرة.
• امتداد الحزام - تمتد أحزمة التوقيت المصنوعة من المطاط أو المواد المركبة على مدى أشهر وسنوات من الاستخدام.
• تدهور المحمل - فإن المحامل التي تدعم عمودي التحريك والإمالة تتلاعب بمرور الوقت.
• تدوير درجة الحرارة - تتمدد الأجزاء المعدنية وتنكمش مع التغيرات اليومية في درجات الحرارة. وهذا يخلق حركات دقيقة في التجميع الميكانيكي.

كل هذه العوامل طبيعية. فهي تحدث في كل كاميرا PTZ، بغض النظر عن العلامة التجارية أو السعر. السؤال هو: هل لدى كاميرتك طريقة للتعويض عنها؟

نوع أداة التشفير يحدث الفرق الأكبر

لا يمكنني التأكيد على هذا بما فيه الكفاية. نوع أداة التشفير داخل كاميرا PTZ هو العامل الأكبر في دقة الضبط المسبق على المدى الطويل. إليك السبب:

نوع جهاز التشفير	تتبُّع المواقع	الانجراف بمرور الوقت	التصحيح الذاتي	أفضل تطبيق
مقرنة بصرية (تزايدي)	يعد النبضات من الصفر؛ يفقد العد إذا انزلق الحزام	عالية - تراكم الأخطاء التراكمية المتراكمة	لا - الأخطاء دائمة حتى تتم إعادة الضبط اليدوي	الكاميرات السكنية منخفضة التكلفة
أداة التشفير المغناطيسي (مطلق)	يقرأ زاوية العمود الفعلية في جميع الأوقات	منخفضة جدًا - كل قراءة مستقلة عن الأخرى	نعم - كل التحقق من كل موضع جديد	الصناعة، والحكومة، والبنية التحتية الحيوية
مستشعر تأثير القاعة	يكتشف موضع المغناطيس على العمود	متوسطة - دقة محدودة	جزئي - تصحيح خشن فقط	كاميرات تجارية متوسطة المدى

يقرأ المشفر المغناطيسي الزاوية الفعلية الفعلية للعمود في كل مرة يُطلب منه ذلك. لا يهتم بما حدث من قبل. فهو لا يراكم الأخطاء. حتى لو انزلق السير، حتى لو تآكلت التروس، فإن أداة التشفير تبلغ عن الزاوية الحقيقية. ثم يقوم البرنامج الثابت بضبط محرك المحرك للتعويض. هذا هو السبب في أن أجهزة التشفير المغناطيسية هي المعيار الذهبي لأي كاميرا PTZ تدخل في مشروع لا يمكنك إرسال فني كل شهر.

أرقام من العالم الحقيقي من اختبارات المصنع

في مصنعنا، نجري اختبار إجهاد مستمر لمدة 30 يومًا على كل طراز PTZ قبل الإصدار. تدور الكاميرا من خلال 16 إعدادًا مسبقًا على مدار 24 ساعة في اليوم. بعد 30 يومًا - أي أكثر من 40,000 مكالمة معدة مسبقًا - نقيس الانحراف.

تُظهر نماذج أداة التشفير المغناطيسية لدينا باستمرار انحرافًا أقل من ± 0.1 درجة. تُظهر نماذج المقرنة الضوئية الخاصة بنا لخطوط الإنتاج ذات الميزانية المحدودة انحرافًا يتراوح بين ± 0.3 درجة إلى ± 0.5 درجة. بالنسبة للكاميرا المزودة بتقريب 38X عند التقريب الكامل، يمكن أن يعني ± 0.5 درجة الفرق بين التقاط لوحة ترخيص وفقدانها بالكامل.

لذلك عندما يسألني شخص مثل ديفيد: “ما هو التسامح؟” - تكون إجابتي دائمًا “أخبرني بمستوى التكبير والمسافة المستهدفة. ثم سأخبرك بأداة التشفير التي تحتاج إليها.” على بعد 200 متر مع تكبير 38X، فإن ± 0.1 درجة تحافظ على هدفك في الإطار. عند ± 0.5 درجة، فأنت تنظر إلى السيارة الخطأ. هذا ليس تخميناً. هذه عملية حسابية. والخطأ في ذلك يعني فشل عميلك في اختبار القبول.

الخاتمة

لا تحتاج ذاكرة إيقاف التشغيل إلى إعادة معايرة بعد الاهتزاز، ولكن قد تحتاج ميكانيكا PTZ الخاصة بك. اختر الكاميرات المزودة بمشفرات مغناطيسية ومعايرة ذاتية التشغيل و الوصول عن بُعد¹⁴ - فهي تلغي إعادة المعايرة الميدانية تمامًا.
