هل تفي حماية وحدة 4G من زيادة التيار الكهربائي بالمعايير الصناعية الأمريكية؟

لقد رأيت وحدات 4G تحترق بعد عاصفة رعدية واحدة. كانت تكلفة الاستبدال لا شيء مقارنةً بلفة الشاحنة. هذا الفشل الواحد قضى على ميزانية المشروع بالكامل.

تجتاز معظم وحدات 4G داخل كاميرات PTZ الصينية فقط الوحدات الأساسية IEC 61000-4-5 ¹ اختبارات زيادة التيار عند 1 كيلو فولت إلى 2 كيلو فولت. وهذا لا يفي تلقائيًا بالمعايير الصناعية أو معايير الاتصالات الأمريكية مثل GR-1089-CORE ² أو IEEE C62.41 ³. لحماية نظامك حقًا في مناطق الإضاءة العالية، تحتاج إلى التحقق من مستوى الاختبار الفعلي وإضافة حماية خارجية من زيادة التيار.

وحدة 4G للحماية من زيادة التيار الكهربائي لكاميرات PTZ الصناعية

فيما يلي، أقوم بتفصيل مخاطر زيادة التيار الكهربائي في العالم الحقيقي لكاميرات PTZ المتصلة بالجيل الرابع. أغطي حماية منفذ الهوائي، والدرع الداخلي لثنائي الفينيل متعدد الكلور، وموانع الصواعق الخارجية، وما يحدث أثناء ارتفاع الجهد في نظامك الشمسي. يمنحك كل قسم الحقائق التقنية التي تحتاجها لاتخاذ قرار شراء آمن.

هل منفذ الهوائي محمي ضد الارتفاعات المفاجئة بجهد 2 كيلو فولت أو 4 كيلو فولت أثناء العواصف البرقية؟

لقد فقدت ثلاث كاميرات في موسم واحد لأن منفذ الهوائي لم يكن به أي حماية مخصصة ضد زيادة التيار. كان موصل التردد اللاسلكي هو الحلقة الأضعف في كل مرة.

يجب أن يتحمل منفذ الهوائي في معظم وحدات 4G الصناعية الدرجة 4G ارتفاعًا في التيار لا يقل عن 2 كيلو فولت وفقًا للمواصفة IEC 61000-4-5. ومع ذلك، فإن عمليات النشر الصناعية الحقيقية في الولايات الجنوبية الأمريكية تتطلب 4 كيلو فولت أو أعلى. اسأل دائمًا المورد الخاص بك عن مستوى الاختبار المحدد على منفذ التردد اللاسلكي، وليس فقط مدخل الطاقة.

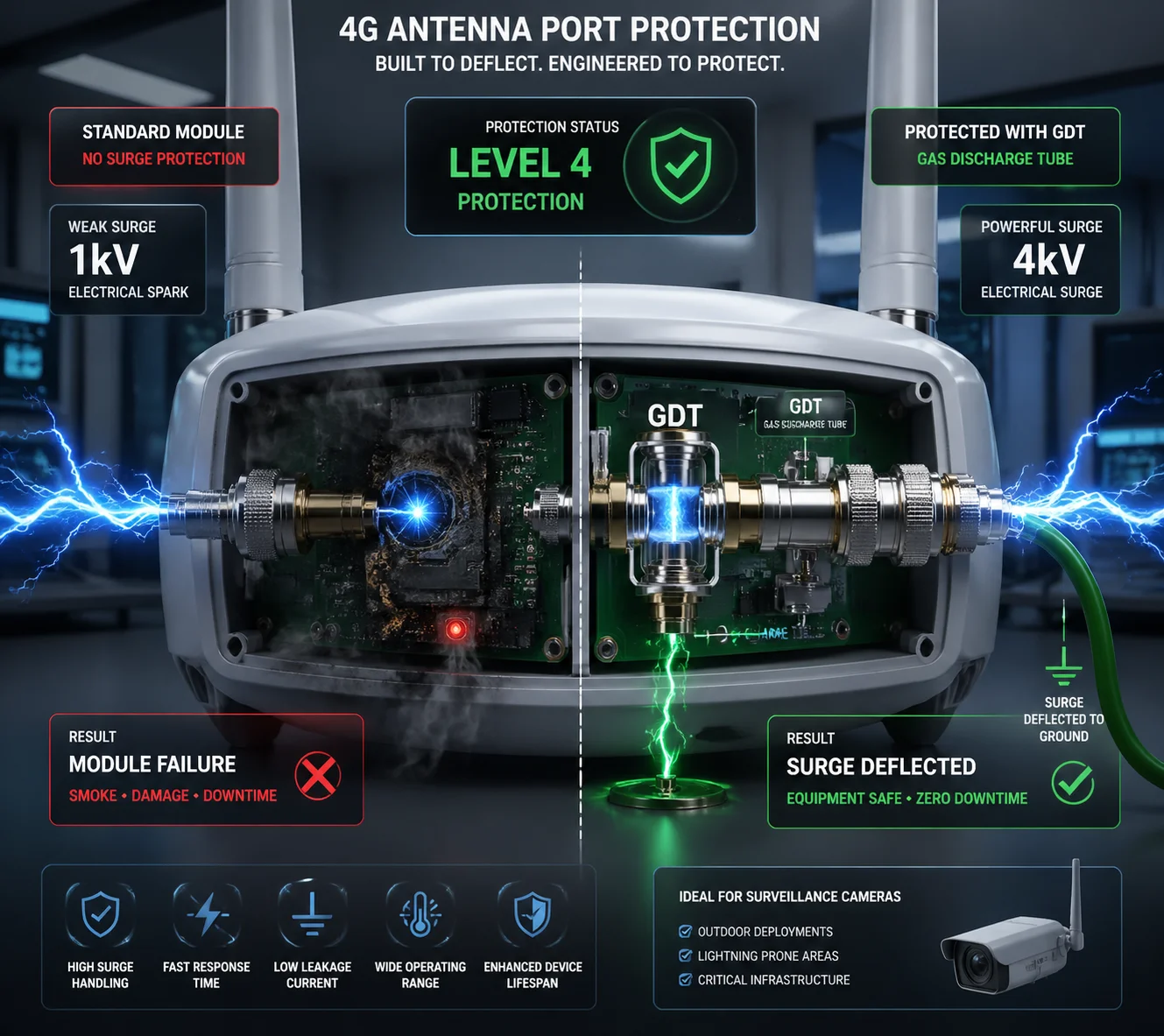

اختبار مستوى الحماية من زيادة التيار في منفذ هوائي 4G

لماذا يعتبر منفذ الهوائي هو النقطة الأكثر عرضة للخطر

يقع هوائي 4G على قمة عمود. وهو أعلى نقطة في النظام. لا يحتاج البرق إلى ضربه مباشرة. تخلق الضربة القريبة نبضة كهرومغناطيسية قوية. تنتقل هذه النبضة إلى أسفل الكابل المحوري وتدخل وحدة 4G من خلال موصل التردد اللاسلكي.

تختبر معظم الشركات المصنعة للكاميرات الحماية من زيادة التيار على مدخل الطاقة ومنفذ الإيثرنت. وغالباً ما يتخطون منفذ الهوائي. هذه مشكلة كبيرة. يتصل مسار التردد اللاسلكي مباشرةً بمجموعة شرائح 4G. يمكن لطفرة واحدة عبر هذا المسار أن تدمر الواجهة الأمامية للتردد اللاسلكي. بمجرد اختفاء ذلك، تصبح الكاميرا غير متصلة بالإنترنت.

ما تتطلبه المعايير في الواقع

فيما يلي مقارنة بين مستويات اختبار زيادة التيار الشائعة لمنافذ الهوائي والترددات اللاسلكية:

قياسي	مستوى الاختبار	شكل الموجة	التطبيق النموذجي
IEC 61000-4-5 المستوى 2	1.0 كيلو فولت	1.2/50 μs - 8/20 μs	الإلكترونيات الاستهلاكية، الاستخدام الداخلي
IEC 61000-4-5 المستوى 3	2.0 كيلو فولت	1.2/50 μs - 8/20 μs	صناعات خفيفة، محمية في الهواء الطلق
IEC 61000-4-4-5 المستوى 4	4.0 كيلو فولت	1.2/50 μs - 8/20 μs	صناعات ثقيلة، مكشوفة في الهواء الطلق
GR-1089-CORE (داخل المبنى)	1.0 كيلو فولت - 1.5 كيلو فولت	متنوع	معدات الاتصالات، داخلي
GR-1089-CORE (هوائي/خارجي)	2.0 كيلو فولت - 6.0 كيلو فولت	متنوع	معدات الاتصالات، مكشوفة في الهواء الطلق

إذا كان مشروعك في تكساس أو فلوريدا أو في أي مكان على طول ساحل الخليج، فأنت في منطقة عالية التعرض. المستوى 2 (1 كيلو فولت) لا يكفي. تحتاج إلى المستوى 4 (4 كيلو فولت) على منفذ الهوائي كحد أدنى.

كيف نتعامل مع هذا الأمر في شركة الولاء-سيكو

تستخدم كاميرات 4G PTZ التي نقدمها أنبوب تفريغ الغاز (GDT) ⁴ عند موصل الهوائي مباشرةً. يقع جهاز GDT بين مسار إشارة التردد اللاسلكي والمستوى الأرضي. عندما يحدث اندفاع في التيار الكهربائي، ينطلق جهاز GDT في نانو ثانية. يقوم بتفريغ الطاقة إلى الأرض قبل أن تصل إلى مجموعة شرائح 4G.

خلف الـ GDT، نضع الصمام الثنائي TVS ⁵ للتشبيك الثانوي. يمنحنا هذا النهج ثنائي المراحل على مسار التردد اللاسلكي وحده حماية مختبرة عند عتبة IEC 61000-4-5 المستوى 4. لكنني أقول لعملائي دائمًا: اطلب تقرير الاختبار. إذا لم يتمكن المورد من عرض تقرير مختبر طرف ثالث مع اختبار منفذ الهوائي بشكل منفصل، افترض أنه لم يتم اختباره.

كيف تحمي لوحة PCB الداخلية وحدة 4G من التداخل الكهرومغناطيسي؟

فتحت ذات مرة كاميرا أحد المنافسين ووجدت وحدة 4G موضوعة على اللوحة الرئيسية بدون أي حماية على الإطلاق. كانت ضوضاء محرك PTZ تنزف مباشرة إلى دائرة التردد اللاسلكي.

تستخدم لوحة ثنائي الفينيل متعدد الكلور المصممة بشكل صحيح علب التدريع المعدني للترددات اللاسلكية، وعزل المستوى الأرضي، وقضبان الطاقة المفلترة لحماية وحدة 4G من التداخل الكهرومغناطيسي الداخلي. بدون هذه الأمور، تنقطع إشارة 4G، ويعاد توصيلها باستمرار، ويصبح البث المباشر غير موثوق به.

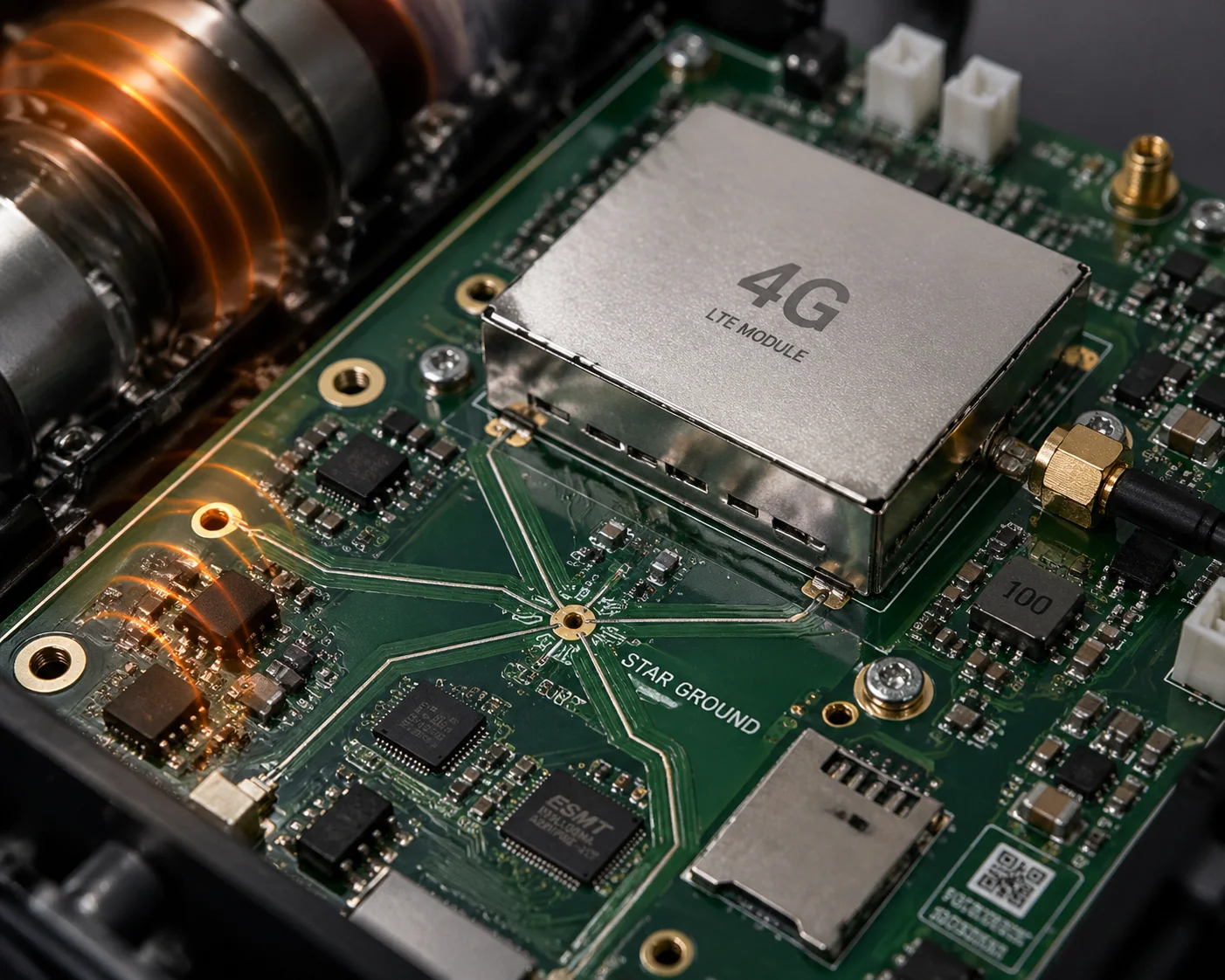

التدريع الداخلي لثنائي الفينيل متعدد الكلور لوحدة 4G في كاميرا PTZ

الطبقات الثلاث للحماية الداخلية

تعمل الحماية من زيادة التيار على إيقاف الضربات الكبيرة. لكن التداخل الكهرومغناطيسي (EMI) يمثل تهديدًا مستمرًا منخفض المستوى. داخل كاميرا PTZ، لديك مصادر تشويش متعددة:

• محركات PTZ توليد ضوضاء تبديل في كل مرة تتحرك فيها الكاميرا أو تميل.
• برامج تشغيل الصمام الثنائي الباعث للضوء بالأشعة تحت الحمراء إنشاء تموج عالي التردد على ناقل الطاقة.
• رقائق معالجة الفيديو تشع ضوضاء النطاق العريض من خطوط البيانات عالية السرعة.

كل هذا يمكن أن يتداخل مع قدرة وحدة 4G على الحفاظ على اتصال مستقر. إليك كيفية تعامل ثنائي الفينيل متعدد الكلور المصمم جيدًا مع ذلك.

الطبقة 1: علب حماية الترددات اللاسلكية

يجب أن تكون وحدة 4G نفسها مغطاة بعلبة معدنية واقية. هذه العلبة عبارة عن صندوق معدني مختوم وملحوم مباشرة فوق الوحدة على ثنائي الفينيل متعدد الكلور. يحجب التداخل الكهرومغناطيسي المشع من الوصول إلى دوائر التردد اللاسلكي الحساسة داخل الوحدة. بدون هذه العلبة، تلتقط وحدة 4G ضوضاء من كل مكون آخر على اللوحة.

الطبقة 2: عزل المستوى الأرضي

يستخدم التصميم الجيد لثنائي الفينيل متعدد الكلور مستويات أرضية منفصلة لقسم 4G وبقية إلكترونيات الكاميرا. تتصل هذه المستويات الأرضية عند نقطة واحدة فقط. هذا يمنع تيارات الضوضاء من محرك المحرك أو معالج الفيديو من التدفق عبر المسار الأرضي لوحدة 4G. نسمي هذا “التأريض النجمي”. إنه بسيط ولكنه فعال للغاية.

الطبقة 3: قضبان الطاقة المفلترة والمعزولة

تحصل وحدة 4G على منظم جهد مخصص لها. يحتوي هذا المنظم على مكثفات ترشيح المدخلات والمخرجات. تضيف بعض التصاميم أيضًا حبة فريت أو خنق صغير للوضع المشترك على خط الطاقة. هذا يوقف الضوضاء التي يتم إجراؤها من الانتقال على طول مسار الطاقة إلى وحدة 4G.

في Loyalty-Secu، نخطو خطوة أخرى إلى الأمام. فنحن نستخدم محول تيار مستمر - تيار مستمر معزول لتشغيل قسم 4G. وهذا يخلق حاجزًا كلفانيًا بين طاقة وحدة 4G وبقية النظام. والنتيجة هي مصدر طاقة أنظف وعدد أقل من حالات الفصل العشوائي في الميدان.

ماذا تسأل المورد الخاص بك

عند تقييم كاميرا PTZ من الجيل الرابع 4G، اطرح هذه الأسئلة:

• هل تحتوي وحدة 4G على علبة حماية معدنية للترددات اللاسلكية؟
• هل سكة الطاقة 4G معزولة عن طاقة اللوحة الرئيسية؟
• هل تم اختبار الكاميرا للانبعاثات المشعة بموجب EN 55032 الفئة ب؟

إذا كانت الإجابة على أي من هذه الأسئلة هي “لا” أو “لا أعرف”، فهذا مؤشر خطر.

هل أحتاج إلى مانع صواعق خارجي لهوائي 4G الخاص بي في المناطق عالية الخطورة؟

كنت أعتقد أن الحماية المدمجة كانت كافية. ثم أرسل لي عميل في فلوريدا صورًا لموصل SMA ذائب بعد عاصفة صيفية. غير ذلك رأيي بسرعة.

نعم، أنت بحاجة إلى مانع صواعق خارجي لهوائي 4G الخاص بك في المناطق عالية الخطورة. تتعامل الحماية المدمجة من الصواعق مع الارتفاعات المعتدلة في التيار الكهربائي، ولكن يمكن أن تؤدي الصاعقة المباشرة أو شبه المباشرة إلى طاقة تفوق بكثير ما يمكن لأي مكون داخلي امتصاصه. المانع الخارجي هو خط دفاعك الأول.

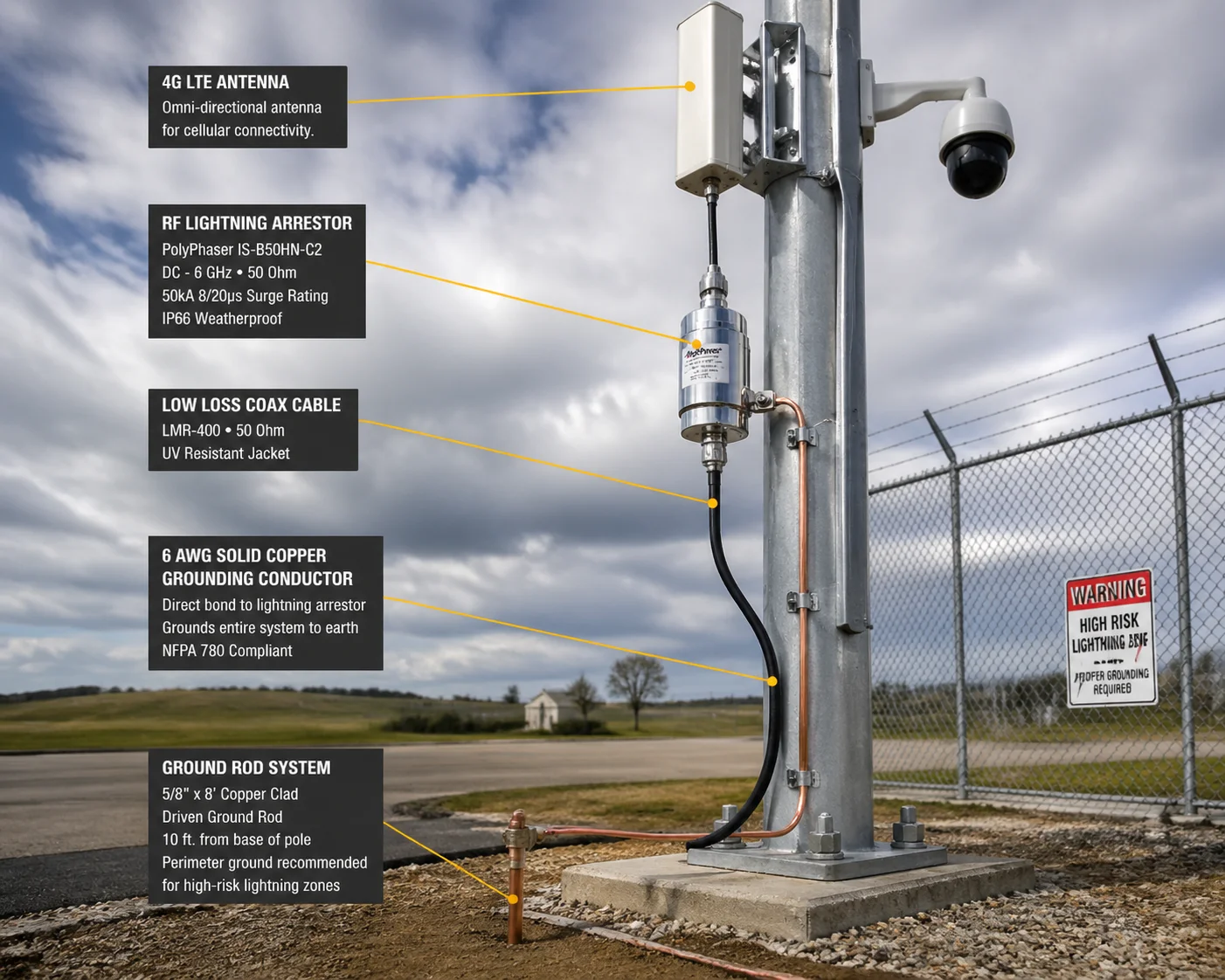

مانع صواعق خارجي لهوائي 4G على عمود المراقبة

لماذا لا تكفي الحماية الداخلية وحدها؟

المكونات الداخلية للحماية من زيادة التيار مثل GDTs وصمامات TVS الثنائية صغيرة. وهي مصممة للتعامل مع الطاقة المتبقية التي تتجاوز الحاجز الأول. فهي ليست مصممة لتلقي الضربة الكاملة من ضربة صاعقة قريبة.

تولد ضربة البرق النموذجية من 20,000 إلى 200,000 أمبير. يمكن أن يصل التيار الكهربائي المستحث على كابل هوائي قريب إلى 5 كيلو فولت إلى 10 كيلو فولت. يتم تصنيف GDT الداخلي في وحدة 4G على وحدة 4G ربما لتيار اندفاع التيار من 2 كيلو أمبير إلى 5 كيلو أمبير. هذه فجوة كبيرة.

ما الذي يفعله مانع الصواعق الخارجي

يتم تركيب مانع صواعق التردد اللاسلكي الخارجي على كابل المحور المتصل بين الهوائي والكاميرا. وهو يحتوي على مانع صواعق GDT شديد التحمل أو فجوة شرارة مصنفة لمستويات طاقة أعلى بكثير. عندما تأتي زيادة مفاجئة في الكابل، ينطلق المانع أولاً. يقوم بتحويل معظم الطاقة إلى نظام التأريض. لا يصل إلى الكاميرا سوى نبضة صغيرة متبقية.

اختيار المانع المناسب

إليك ما الذي تبحث عنه:

الميزة	المواصفات الموصى بها	ما أهمية ذلك
نطاق التردد	700 ميجاهرتز - 2700 ميجاهرتز	يجب أن تغطي جميع نطاقات 4G LTE
تصنيف التيار الزائد	≥ 10 كيلو أمبير (8/20 ميكرو أمبير)	يتعامل مع الطفرات شبه الناجمة عن الضربة القاضية
فقدان الإدراج	≤ 0.3 ديسيبل	لا تضعف إشارة 4G الخاصة بك 4G
نوع الموصل	نوع N أو SMA (طابق الكابل الخاص بك)	يجب أن يناسب إعداد الكابل الموجود لديك
طريقة التأريض	الربط المباشر بالناقل الأرضي	يجب أن يكون لها مسار قصير ومنخفض المعاوقة إلى الأرض

التأريض هو كل شيء

لا يمكنني التأكيد على ذلك بما فيه الكفاية. المانع الخارجي عديم الفائدة بدون تأريض مناسب. يجب أن يكون السلك الأرضي من المانع قصيرًا وسميكًا ومتصلًا بقضيب تأريض مخصص أو بنظام تأريض العمود. السلك الأرضي الطويل الرفيع يضيف مقاومة. تعني الممانعة العالية أن الطاقة الزائدة لا يمكن أن تتدفق إلى الأرض بسرعة كافية. إنها تتراجع وتدخل إلى الكاميرا على أي حال.

بالنسبة للكاميرات الشمسية من الجيل الرابع 4G المثبتة على عمود، أوصي بتوصيل المانع الأرضي مباشرة بالعمود المعدني. ثم قم بتوصيل قاعدة العمود بقضيب أرضي بسلك نحاسي 6 AWG كحد أدنى. أبقِ المسار الأرضي الكلي أقل من 3 أمتار إن أمكن.

في شركة Loyalty-Secu، نقوم بتضمين توصيات التأريض في دليل التركيب الخاص بنا لكل نظام PTZ الشمسي من الجيل الرابع 4G. نقدم أيضًا مجموعات مانع الترددات اللاسلكية الاختيارية المطابقة لموصلات الهوائي الخاصة بنا. بهذه الطريقة، لن يضطر عامل التركيب إلى تخمين الأجزاء التي يجب شراؤها.

ماذا يحدث للوحدة 4G إذا حدث ارتفاع مفاجئ في الجهد في النظام الشمسي؟

كان لدي عميل تعطلت وحدة تحكم شحن الطاقة الشمسية لديه. فقد أرسلت 18 فولت إلى نظام مصنّف بجهد 12 فولت. تعطلت وحدة 4G على الفور. نجا جسم الكاميرا، ولكن بدون 4G، كانت مجرد ثقالة ورق باهظة الثمن على عمود.

يمكن أن يؤدي الارتفاع المفاجئ في الجهد الكهربائي من النظام الشمسي إلى تلف وحدة 4G بشكل دائم إذا كانت الكاميرا تفتقر إلى تثبيت جهد الدخل المناسب والحماية من الجهد الزائد. تستخدم الكاميرات الصناعية عالية الجودة صمامات TVS الثنائية والصمامات ومنظمات الجهد مع نطاقات إدخال واسعة لامتصاص هذه الارتفاعات قبل أن تصل إلى مجموعة شرائح 4G.

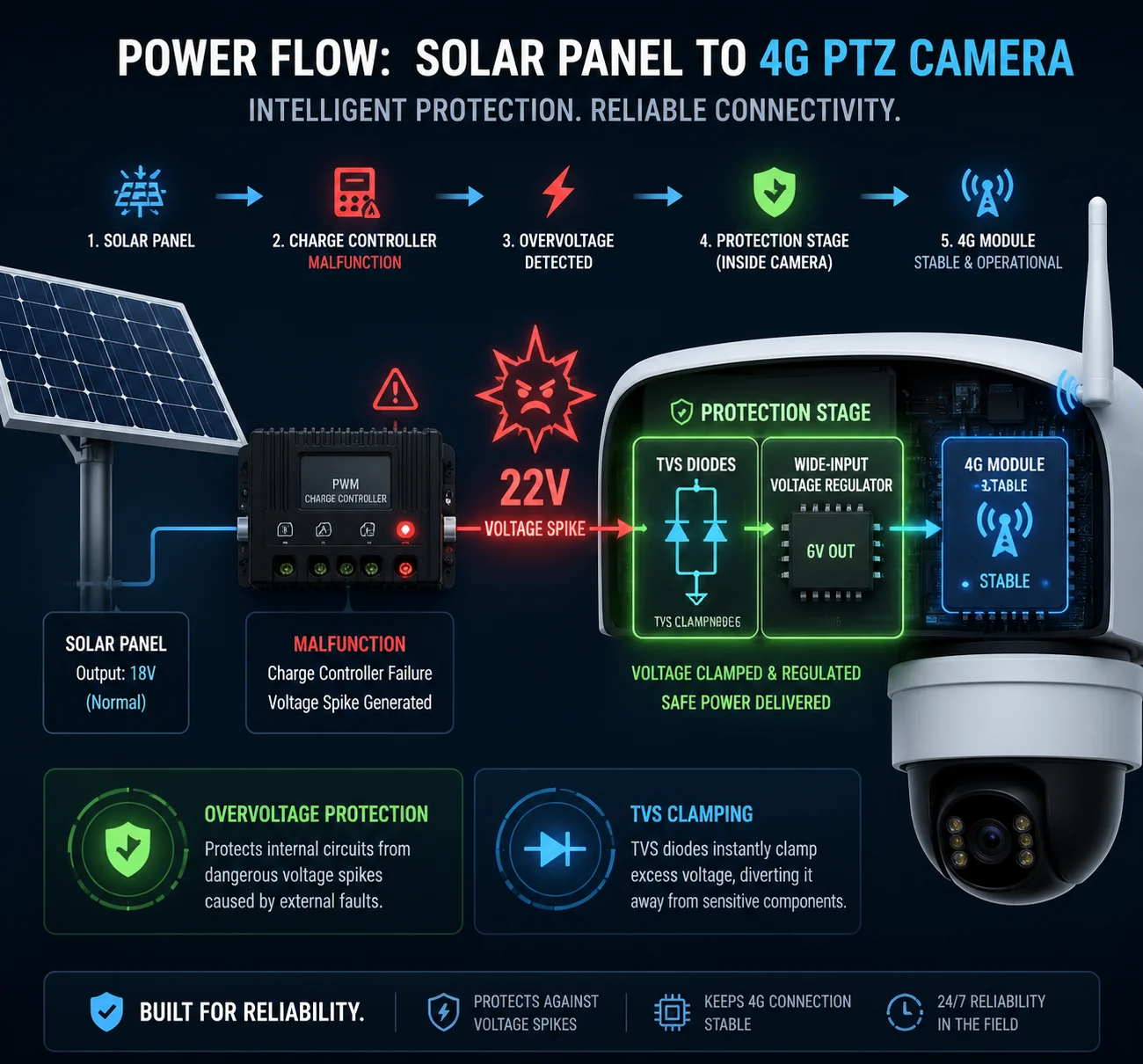

حماية النظام الشمسي من ارتفاع الجهد الكهربائي لكاميرا PTZ 4G PTZ

من أين تأتي طفرات الجهد الشمسي؟

أنظمة الطاقة الشمسية ليست مستقرة مثل طاقة الشبكة. هناك عدة أشياء يمكن أن تتسبب في ارتفاع الجهد الكهربائي:

• تعطل وحدة التحكم في الشحن. إذا كان MPPT ⁶ أو تعطل وحدة التحكم PWM، يمكنها تمرير جهد الدائرة المفتوحة الكامل للوحة الشمسية مباشرةً إلى الكاميرا. يمكن أن يشهد نظام 12 فولت مع لوحة 100 واط جهد دائرة مفتوحة يبلغ 22 فولت أو أكثر.
• فصل البطارية تحت التحميل. إذا انفصل كابل البطارية أثناء شحن اللوحة الشمسية، يمكن أن يقفز الجهد على الناقل على الفور. بدون البطارية التي تعمل كمخزن مؤقت، يكون الجهد غير منظم.
• تفريغ الحمولة. إذا تم إيقاف تشغيل جهاز آخر على نفس ناقل الطاقة فجأة، يمكن للطاقة المخزنة في الأسلاك أن تخلق ارتفاعًا عابرًا.
• الارتفاعات المفاجئة الناجمة عن الصواعق على أسلاك الألواح الشمسية. يعمل الكابل الطويل الممتد بين اللوحة والكاميرا كهوائيات. فهي تلتقط الجهد المستحث من البرق القريب.

كيف تتعامل الكاميرا جيدة التصميم مع هذا الأمر

تحتوي كاميرا PTZ الشمسية الجيدة على مراحل حماية متعددة على مدخلات طاقة التيار المستمر:

المرحلة 1: الصمام الثنائي TVS المدخلات

يوجد صمام ثنائي TVS عالي الطاقة عند موصل دخل التيار المستمر مباشرةً. وهو يشبك أي ارتفاع في الجهد فوق عتبة محددة. بالنسبة لنظام 12 فولت، يكون جهد المشبك هذا عادةً حوالي 18 فولت إلى 20 فولت. يمتص TVS طاقة الارتفاع المفاجئ ويحولها إلى حرارة. يحدث هذا في بيكو ثانية.

المرحلة 2: الصمامات المتعددة الصمامات أو الصمامات القابلة لإعادة الضبط

يحد الصمام المتعدد الصمامات من التيار إذا ظل الجهد عالياً لفترة طويلة جداً. وعلى عكس المصهر العادي، فإنه يعيد ضبط نفسه بعد زوال العطل. وهذا يمنع الجهد الزائد المستمر من حرق الدوائر الداخلية.

المرحلة 3: منظم الجهد واسع المدخلات

يجب أن يقبل محول التيار المستمر-التناضح المستمر الذي يشغّل الأجزاء الداخلية للكاميرا نطاق إدخال واسع. في شركة Loyalty-Secu، تقبل كاميرات PTZ الشمسية الخاصة بنا من 10 فولت إلى 36 فولت تيار مستمر. هذا يعني أنه حتى إذا أرسل جهاز التحكم في الشحن ارتفاعًا قصيرًا بجهد 22 فولت، فإن المنظم يتعامل معه دون تمرير الجهد الزائد إلى المصب.

المرحلة 4: تصفية طاقة وحدة 4G المخصصة للجيل الرابع 4G

بعد المنظم الرئيسي، تحصل وحدة 4G على منظم ثانوي خاص بها مع ترشيح إضافي. وهذا يعزل مجموعة شرائح 4G عن أي تشويش أو تموج متبقٍ على ناقل الطاقة الرئيسي.

ما الذي يحدث بدون هذه الحماية

سيناريو الفشل	بدون حماية	مع حماية كاملة
وحدة التحكم في الشحن ترسل 22 فولت	احتراق وحدة 4G	يشبك TVS إلى 18 فولت، ويتولى المنظم الباقي
تنفصل البطارية تحت الشحن	ارتفاع الجهد إلى 25 فولت+	يقوم نظام TVS + الصمامات بقطع الارتفاع، ويبقى النظام متصلاً بالإنترنت
يستحث البرق 2 كيلو فولت على الكابل الشمسي	تم تدمير اللوحة الرئيسية	يمتص GDT + TVS الطاقة، ويتم إعادة تشغيل الكاميرا بشكل طبيعي
الجهد الزائد البطيء (15 فولت مستمر)	ارتفاع درجة حرارة المكونات وتعطلها على مدار أسابيع	يعمل المنظم واسع المدخلات بشكل طبيعي عند 15 فولت

خلاصة القول بسيطة. إذا لم تكن كاميرا PTZ الشمسية الخاصة بك لا تحتوي على حماية موثقة للجهد الزائد على مدخلات التيار المستمر، فأنت تغامر بكل عاصفة وكل خلل في وحدة التحكم في الشحن. اسأل المورد الخاص بك عن نطاق جهد الدخل وجهد لقط TVS. إذا لم يتمكنوا من الإجابة، فانتقل.

الخاتمة

لا تثق بادعاءات التسويق حول الحماية من زيادة التيار. اطلب تقارير اختبار IEC 61000-4-5، وتحقق من تصنيف الكيلوفولت الفعلي على كل منفذ، وأضف دائمًا موانع خارجية في مناطق الإضاءة العالية.

---

1. IEC 61000-4-5 مستويات الاختبار القياسية IEC 61000-4-5 للمناعة ضد زيادة التيار. ︎ 2. GR-1089-CORE متطلبات زيادة التيار الكهربائي في معدات الاتصالات. ︎ 3. معيار IEEE C62.41 لمقاومة زيادة التيار الكهربائي لطاقة التيار المتردد منخفضة الجهد. ︎ 4. حماية أنبوب التفريغ الغازي من الاندفاع المفاجئ لمنافذ الترددات اللاسلكية. ︎ 5. دوائر تثبيت الصمام الثنائي لقمع الجهد العابر. ︎ 6. أوضاع فشل وحدة التحكم في الشحن MPPT والجهد الزائد. ︎ 7. اختبار الانبعاثات المشعة EN 55032 الفئة ب. ︎ 8. مستويات تيار الصواعق وطاقة الاندفاع المفاجئ المستحثة. ︎ 9. مقاومة التأريض لفعالية الحماية من زيادة التيار. ︎ 10. حماية ضد التيار الزائد متعدد الصمامات القابلة لإعادة الضبط للتيار الزائد من أجل PTZ الشمسية. ︎
