لقد اختبرت المئات من كاميرات PTZ من المصانع الصينية. معظمها يدعي 120 ديسيبل WDR على ورقة المواصفات. ولكن عندما أضعها أمام نافذة ساطعة، يصبح الوجه أسود. غالبًا ما يكون هذا الرقم كذبة.
الإجابة المختصرة: يدعم المصنعون الصينيون من الدرجة الأولى أجهزة WDR حقيقية بقوة 120 ديسيبل WDR، ولكن فقط عندما تستخدم الكاميرا مجموعة أجهزة حساس ومعالج معين. يقوم معظم الموردين من المستوى المتوسط إلى المنخفض بتسمية WDR الرقمي (DWDR) على أنه “120 ديسيبل WDR” للفوز بالطلبات. يجب عليك التحقق من طراز المستشعر وشريحة مزود خدمة الإنترنت قبل أن تثق بأي ورقة مواصفات.

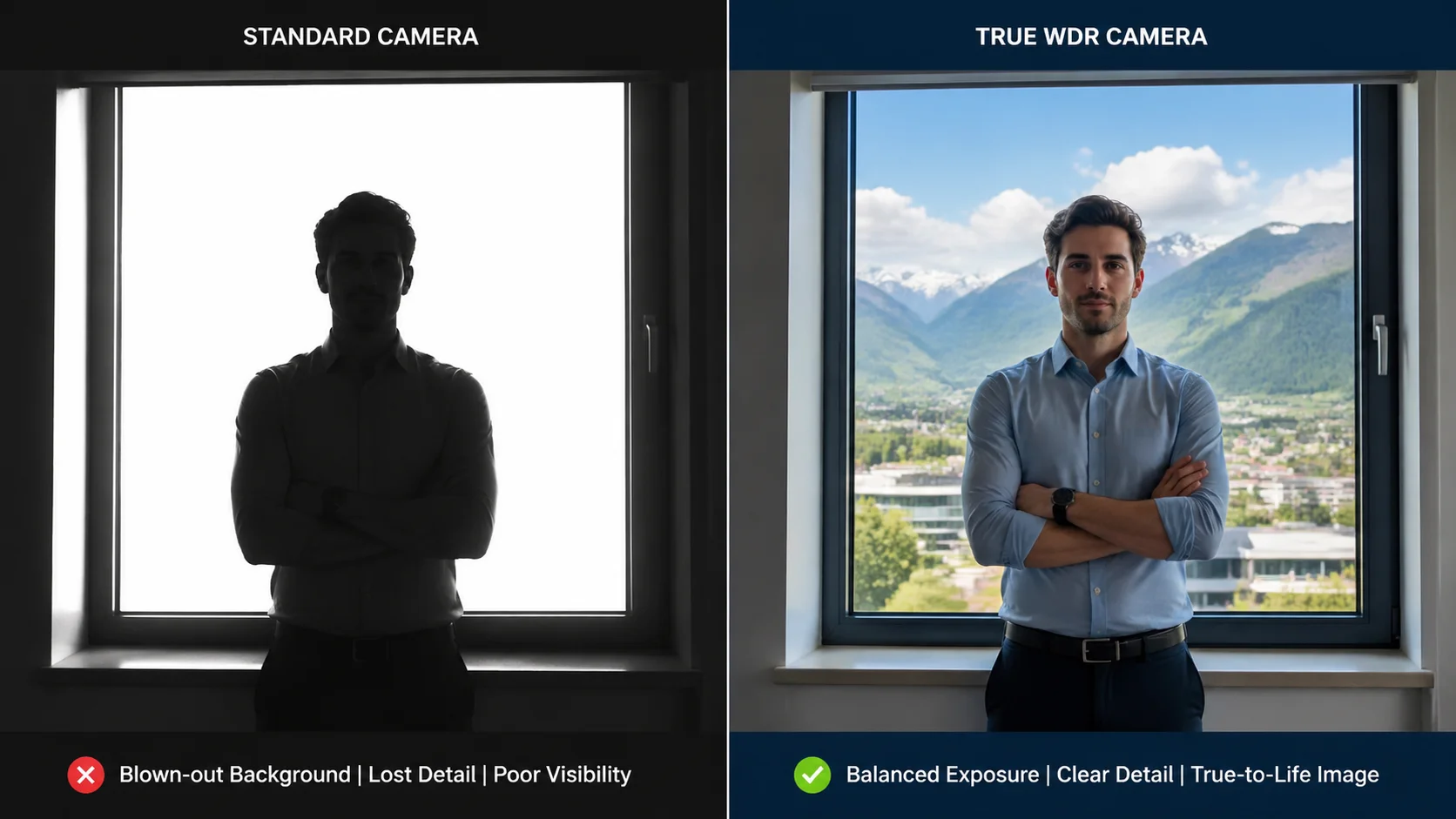

120 ديسيبل اختبار كاميرا WDR PTZ بجهاز WDR في الإضاءة عالية التباين
الفرق بين WDR الحقيقي و WDR المزيف ليس تفصيلاً بسيطاً. فهو يحدد ما إذا كانت الكاميرا تستطيع التقاط وجه واضح في مدخل مضاء بنور الشمس أو مجرد إظهار صورة ظلية مظلمة. فيما يلي، سأوضح أدناه كيفية التفريق بينهما بالضبط، وما الذي يجب أن تطلبه من المورد الخاص بك، وكيف تبدو النتائج في العالم الحقيقي.
كيف يمكنني التمييز بين WDR الحقيقي للأجهزة و WDR الرقمي الأرخص (DWDR)؟
كنت أثق في أوراق المواصفات. ثم قمت بتركيب 40 كاميرا عند مدخل مستودع في ضوء الشمس المباشر. لم يظهر نصفها سوى الوهج الأبيض والظلال السوداء. كانت المواصفات تقول “120 ديسيبل WDR”. كان الواقع هو DWDR مع حيل برمجية.
تستخدم ميزة True Hardware WDR للأجهزة الحساس لالتقاط تعريضات ضوئية متعددة للإطار نفسه بمستويات سطوع مختلفة، ثم تدمجها في الأجهزة. تضبط تقنية DWDR التباين على إطار واحد فقط باستخدام برنامج - مثل إضافة فلتر إلى صورة الهاتف. الفرق في جودة الصورة هائل ويسهل اكتشافه.

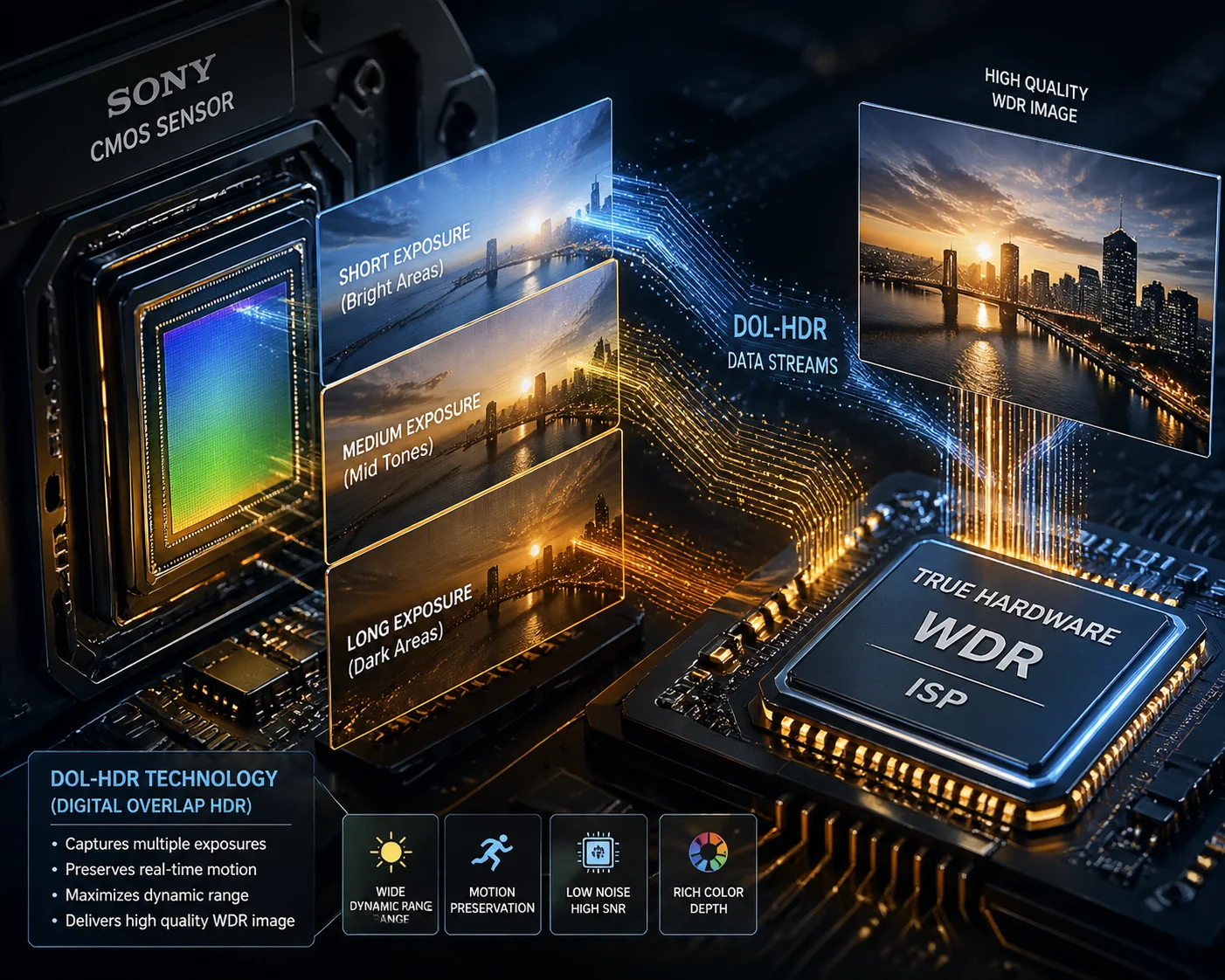

مقارنة بين ميزة WDR الحقيقي مقابل WDR الرقمي في مشهد الإضاءة الخلفية
الفيزياء الكامنة وراء WDR الحقيقي
إن WDR الحقيقي هو عملية على مستوى الأجهزة. يلتقط حساس الصورة تعريضين أو ثلاثة تعريضات ضوئية بتسلسل سريع خلال فترة إطار واحد. تعريض ضوئي واحد طويل - يلتقط تفاصيل الظل. وتعريض ضوئي آخر قصير - يمنع المناطق الساطعة من التوهج. ثم يجمع ISP (معالج إشارة الصورة) بين هذه التعريضات في إطار واحد بتفاصيل كاملة في كل من المناطق المظلمة والمشرقة.
وهذا ما يسمى DOL-HDR (النطاق الديناميكي العالي التداخل الرقمي) في مصطلحات سوني. يقرأ الحساس خطوط تعريض ضوئي متعددة في وقت واحد، لذا يوجد حد أدنى من ضبابية الحركة بين الإطارات.
من ناحية أخرى، تأخذ تقنية DWDR إطارًا واحدًا واحدًا وتطبق خوارزميات برمجية لتمديد المدرج التكراري. يعمل على تفتيح الظلال وتعتيم الإضاءة رقمياً. والنتيجة؟ تشويش شديد في المناطق المظلمة، وألوان باهتة، وعدم استعادة التفاصيل الحقيقية.
قائمة التحقق السريع من الهوية
إليك جدول بسيط لمساعدتك في التمييز بينهما أثناء الشراء:
| شيك بوينت | أجهزة WDR حقيقية للأجهزة | تقنية WDR الرقمية (DWDR) |
|---|---|---|
| متطلبات المستشعر | يجب أن تدعم DOL-HDR أو الإخراج متعدد التعريض الضوئي | يعمل أي مستشعر CMOS أساسي |
| خيارات القائمة | ضبط المستوى (1-100) أو الوضعين العادي/المرتفع | مفتاح تشغيل/إيقاف تشغيل بسيط فقط |
| تأثير معدل الإطارات | انخفاض معدل الإطارات (على سبيل المثال، 30 إطارًا في الثانية → 15 إطارًا في الثانية) عند التمكين | لا يوجد تغيير في معدل الإطارات |
| جودة الصورة | ألوان طبيعية وظلال واضحة وتفاصيل إضاءة غنية | ظلال صاخبة، تحول في الألوان، تحسن محدود |
| التكلفة | ارتفاع تكلفة المشتريات والبيع بسبب المستشعر المتميز + موفر خدمة الإنترنت | تكلفة إضافية تقترب من الصفر |
ماذا تسأل المورد الخاص بك
اطرح هذا السؤال المباشر: “هل تعتمد تقنية WDR لديك على التعريض الضوئي متعدد الإطارات على مستوى المستشعر، أم أنها معالجة برمجية لمزود خدمة الإنترنت على إطار واحد؟”
إذا لم يتمكن المورد من الإجابة بوضوح، أو إذا تهرب من السؤال، تعامل مع ادعاء 120 ديسيبل على أنه DWDR. سيخبرك المصنع الذي يستخدم تقنية WDR الحقيقية للأجهزة بفخر بطراز المستشعر - لأنها نقطة بيع حقيقية.
اطلب أيضاً ورقة بيانات المستشعر. ابحث عن مصطلحات مثل “DOL-WDR” أو “DOL-HDR” أو “DOL-HDR” أو "HDR متعدد التعريضات الضوئية" في الوثائق الرسمية. إذا كانت هذه المصطلحات غير موجودة، فهذا يعني أن الحساس لا يدعم تقنية WDR الحقيقية للأجهزة. فترة.
هل يمكنني مشاهدة اختبار جانبي لكاميرتي في مواجهة مصدر إضاءة خلفية عالية التباين؟
يقول كل مورد أن WDR الخاص بهم رائع. لكن الكلمات لا تعني شيئًا بدون اختبار حقيقي. أطلب دائمًا عرضًا تجريبيًا محددًا قبل الموافقة على أي طلب. إذا رفض المورد، أمضي قدمًا.
نعم، يجب أن تطلب مقطع فيديو اختباري جنباً إلى جنب. اطلب من المورد وضع شخص أمام نافذة ساطعة أو باب مفتوح. عند إيقاف تشغيل ميزة WDR، يجب أن يكون وجه الشخص صورة ظلية مظلمة. عند تشغيل ميزة True WDR، يجب أن تكون تفاصيل الوجه والخلفية الخارجية مرئية بوضوح في الوقت نفسه.

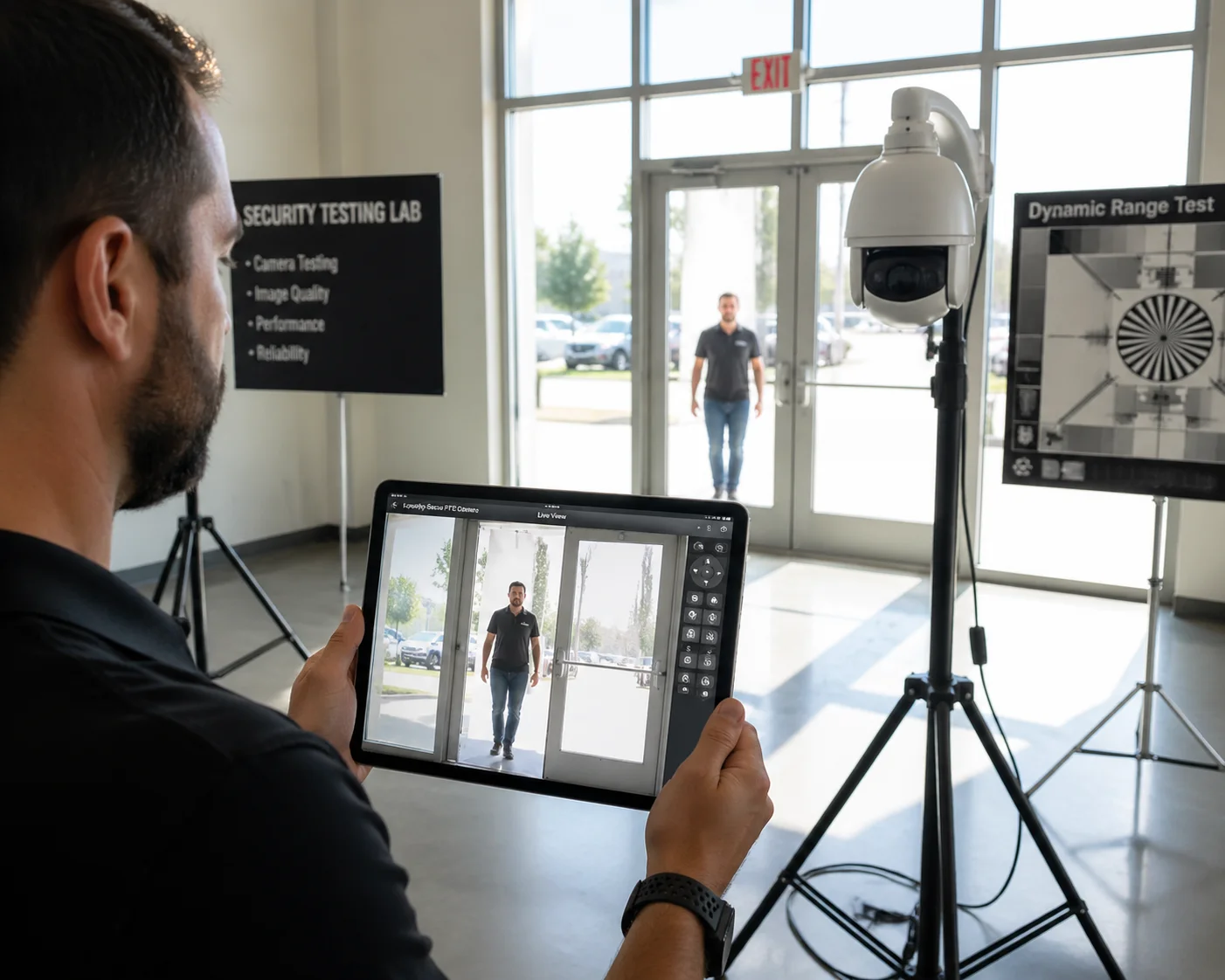

اختبار WDR جنباً إلى جنب مع شخص يقف أمام نافذة ساطعة
كيفية إعداد اختبار WDR مناسب
الاختبار بسيط، ولكن يجب أن يتبع شروطاً محددة. وإلا فإن المورد يمكنه التلاعب بالنتيجة.
الخطوة 1: إنشاء مشهد عالي التباين
وجّه الكاميرا مباشرةً إلى مصدر ضوء ساطع - نافذة بها ضوء الشمس أو باب مرآب مفتوح أو مدخل زجاجي. ضع شخصاً على بعد مترين تقريباً أمام الكاميرا، بين الكاميرا ومصدر الضوء. هذا يخلق سيناريو “الإضاءة الخلفية” الكلاسيكي الذي يقتل الكاميرات الرخيصة.
الخطوة 2: التسجيل مع إيقاف تشغيل WDR
التقط 30 ثانية من الفيديو مع تعطيل WDR. في هذا المقطع، ستكون الخلفية معرضة للضوء بشكل زائد (أبيض)، وسيكون وجه الشخص معرضًا للضوء بشكل ناقص (صورة ظلية داكنة). هذا أمر طبيعي. فهو يحدد خط الأساس.
الخطوة 3: التسجيل مع تشغيل WDR
قم بتمكين وظيفة WDR وسجل 30 ثانية أخرى. قارن الآن:
| ما الذي تبحث عنه | نتيجة WDR حقيقية | نتيجة DWDR |
|---|---|---|
| وجه الشخص | بشرة واضحة الملمس وعينين وفم واضحين | أكثر إشراقاً قليلاً ولكن لا تزال الضوضاء موحلة وثقيلة |
| الخلفية (النافذة/السماء) | تفاصيل السحابة مرئية وغير مموهة | لا تزال بيضاء في الغالب، مع الحد الأدنى من التعافي |
| دقة الألوان | لون بشرة طبيعي، بدون صبغة أرجوانية أو خضراء | تغير ملحوظ في اللون، خاصة في الظلال |
| القطع الأثرية المتحركة | ظلال طفيفة على الحواف سريعة الحركة (عادي) | لا يوجد ظلال (لأنه لا يحدث أي تعرض متعدد) |
| مستوى الضوضاء | ضوضاء منخفضة في مناطق الظل | حبيبات مرئية وضوضاء أرجوانية في المناطق المظلمة |
الخطوة 3 حيث يفشل معظم المزيفين
إليك هذه الفكرة المهمة: إذا كنت لا ترى أي ظلال على الأجسام المتحركة عند تشغيل ميزة WDR، فهذا في الواقع علامة حمراء. تدمج كاميرا WDR الحقيقية للأجهزة تعريضات ضوئية متعددة تم التقاطها في أوقات مختلفة قليلاً. ستظهر الأجسام سريعة الحركة تأثير “شبح” أو “هلام” خافت عند حوافها. هذا أثر جانبي معروف للدمج الحقيقي متعدد التعريضات الضوئية.
يعالج DWDR إطارًا واحدًا، لذا لا يوجد ظلال على الإطلاق. ومن المفارقات أن عدم وجود القطع الأثرية يثبت أن WDR مزيف.
ما أقوله لعملائي
في شركة Loyalty-Secu، أقول لكل عميل نفس الشيء: “لا تثق في ورقة المواصفات الخاصة بي. ثق بعينيك.” وأرسل مقاطع فيديو اختبارية تم تصويرها في مختبرنا في ظروف إضاءة خلفية مضبوطة. كما أشجع العملاء على اختبار وحدة العينة في موقع العمل الخاص بهم قبل تقديم طلب بالجملة. يمكن لاختبار عينة $200 أن ينقذك من خطأ $20,000.
لماذا ينخفض معدل إطارات الكاميرا عند تمكين وضع WDR 120 ديسيبل؟
تلقيت هذا السؤال من عميل في تكساس العام الماضي. لقد قام بتمكين WDR على كاميرا PTZ الخاصة به ولاحظ انخفاض الفيديو من 30 إطارًا في الثانية إلى 15 إطارًا في الثانية. ظن أن الكاميرا معطلة. لم تكن كذلك. لقد كان في الواقع دليلًا على أن WDR كان حقيقيًا.
ينخفض معدل الإطارات لأن تقنية True WDR تتطلب من الحساس التقاط تعريضين أو ثلاثة تعريضات منفصلة لكل إطار إخراج واحد. يؤدي ذلك إلى مضاعفة عبء عمل الحساس مرتين أو ثلاث مرات. ستنخفض الكاميرا التي تعمل بمعدل 30 إطارًا في الثانية عادةً إلى 15 إطارًا في الثانية أو حتى 12.5 إطارًا في الثانية مع تمكين WDR بمعدل 120 ديسيبل. إذا ظل معدل الإطارات كما هو، فمن المحتمل أن يكون WDR مزيفًا.

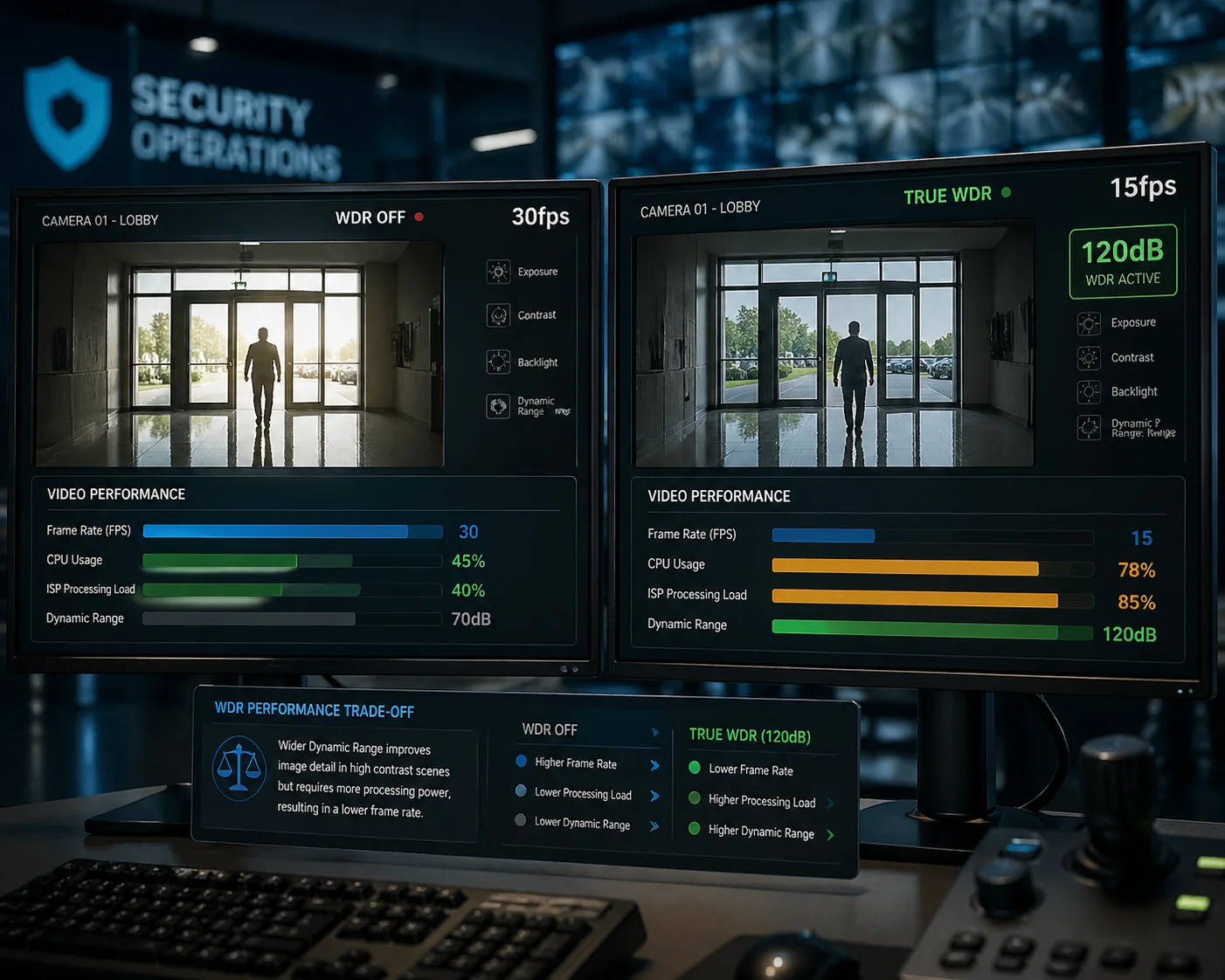

مقارنة معدل إطارات كاميرا PTZ مع تشغيل WDR وإيقاف تشغيله
لماذا يكلف التعرض المتعدد معدل الإطارات
فكر في الأمر بهذه الطريقة. عند 30 إطارًا في الثانية، يكون لدى الحساس حوالي 33 مللي ثانية لالتقاط كل إطار. مع ميزة True WDR، يجب أن يلتقط المستشعر تعريضًا ضوئيًا طويلاً وتعريضًا ضوئيًا قصيرًا في نفس نافذة ال 33 مللي ثانية - أو يجب أن يمدد النافذة.
سوني تقنية DOL-HDR 1 يساعد في تقليل هذه العقوبة من خلال تداخل قراءات التعريضات المختلفة. ولكن حتى مع DOL، يحتاج موفر خدمة الإنترنت إلى وقت معالجة إضافي لدمج الإطارات. والنتيجة هي انخفاض معدل إطارات الإخراج.
سلوك معدل الإطار النموذجي
إليك ما يجب أن تتوقعه من كاميرا مزودة بخاصية WDR أصلية تبلغ 120 ديسيبل:
- إيقاف تشغيل WDR: 30 إطارًا في الثانية بمعدل 1080 بكسل و25 إطارًا في الثانية بمعدل 4 ميجابكسل أو أعلى
- تشغيل WDR (2 إطار): 15-20 إطاراً في الثانية بمعدل 1080 بكسل
- تشغيل WDR (3 إطارات DOL): 12.5 - 15 إطاراً في الثانية بمعدل 1080 بكسل
إذا أخبرك أحد الموردين أن كاميرته تعمل بتقنية WDR 120 ديسيبل بمعدل 30 إطارًا في الثانية بالكامل باستخدام مستشعر قياسي، فاطلب منه أن يشرح لك كيف. بعض المستشعرات المتطورة جدًا (مثل سوني IMX485 سوني IMX485 2) مع مزودي خدمات الإنترنت الأقوياء (مثل سلسلة Ambarella CV 3) يمكنها الحفاظ على معدلات إطارات أعلى. لكن هذه الرقائق تكلف أكثر بكثير. لا يمكن لوحدة كاميرا $50 القيام بذلك.
عامل NDAA وتغييرات مزود خدمة الإنترنت
قبل الولايات المتحدة. NDAA 4 القيود، معظم كاميرات المراقبة الصينية تستخدم مزودات ISPs من HiSilicon (قسم الرقائق في Huawei). تحتوي سلسلة HiSilicon Hi3516 و Hi3519 من HiSilicon على خوارزميات معالجة WDR ممتازة. لقد تعاملوا مع دمج التعريض المتعدد بكفاءة مع ضبط جيد للألوان.
والآن، تحولت العديد من الشركات المصنعة إلى نوفاتيك (سلسلة NT9852X) 5, سيجما ستار, أو أمباريلا مزودي خدمة الإنترنت للمنتجات المتوافقة مع NDAA. تدعم هذه الرقاقات أيضًا تقنية WDR 120 ديسيبل WDR، ولكن ضبط الألوان وأسلوب التباين مختلفان. كانت بعض المنتجات المبكرة المستندة إلى Novatek تتمتع باستعادة ظل أضعف مقارنةً بـ HiSilicon.
لقد أجرينا في Loyalty-Secu تحسينًا ثانويًا على خوارزمية Novatek WDR في برنامجنا الثابت. لقد قمنا بضبط منحنى التباين وتقليل التشويش خصيصًا للمشاهد عالية التباين الشائعة في عمليات النشر في أمريكا الشمالية - مثل مداخل مرآب السيارات وردهات المباني ذات الجدران الزجاجية.
قاعدة بسيطة للإبهام
إذا قمت بتمكين WDR ولم يتغير معدل الإطارات على الإطلاق، فمن شبه المؤكد أنك تنظر إلى DWDR. الفيزياء الحقيقية لها تكلفة حقيقية. تظهر هذه التكلفة كمعدل إطارات منخفض. تقبّل ذلك. خطط لذلك. واستخدمها كأداة تحقق.
هل ستساعدني ميزة WDR الحقيقية في التعرف على لوحات السيارات في الظلال الداكنة والشمس الساطعة؟
هذا هو السؤال الأكثر أهمية لعملائي. فهم لا يهتمون بأرقام الديسيبل أو نماذج المستشعرات. إنهم يهتمون بشيء واحد: هل يمكنني قراءة اللوحة؟ هل يمكنني رؤية الوجه؟ إذا كانت الإجابة لا، فإن الكاميرا لا قيمة لها.
نعم، تُعد ميزة True WDR ضرورية للتعرف على لوحة الترخيص والوجه في الإضاءة المختلطة. في المشهد الذي تسقط فيه أشعة الشمس المباشرة على الرصيف ولكن السيارة تحت الظل أو المظلة، تستعيد ميزة True WDR التفاصيل في كلا المنطقتين في نفس الوقت. وبدون ذلك، ستحصل إما على لوحة مقروءة مع خلفية غير واضحة أو خلفية مرئية مع لوحة غير مقروءة.

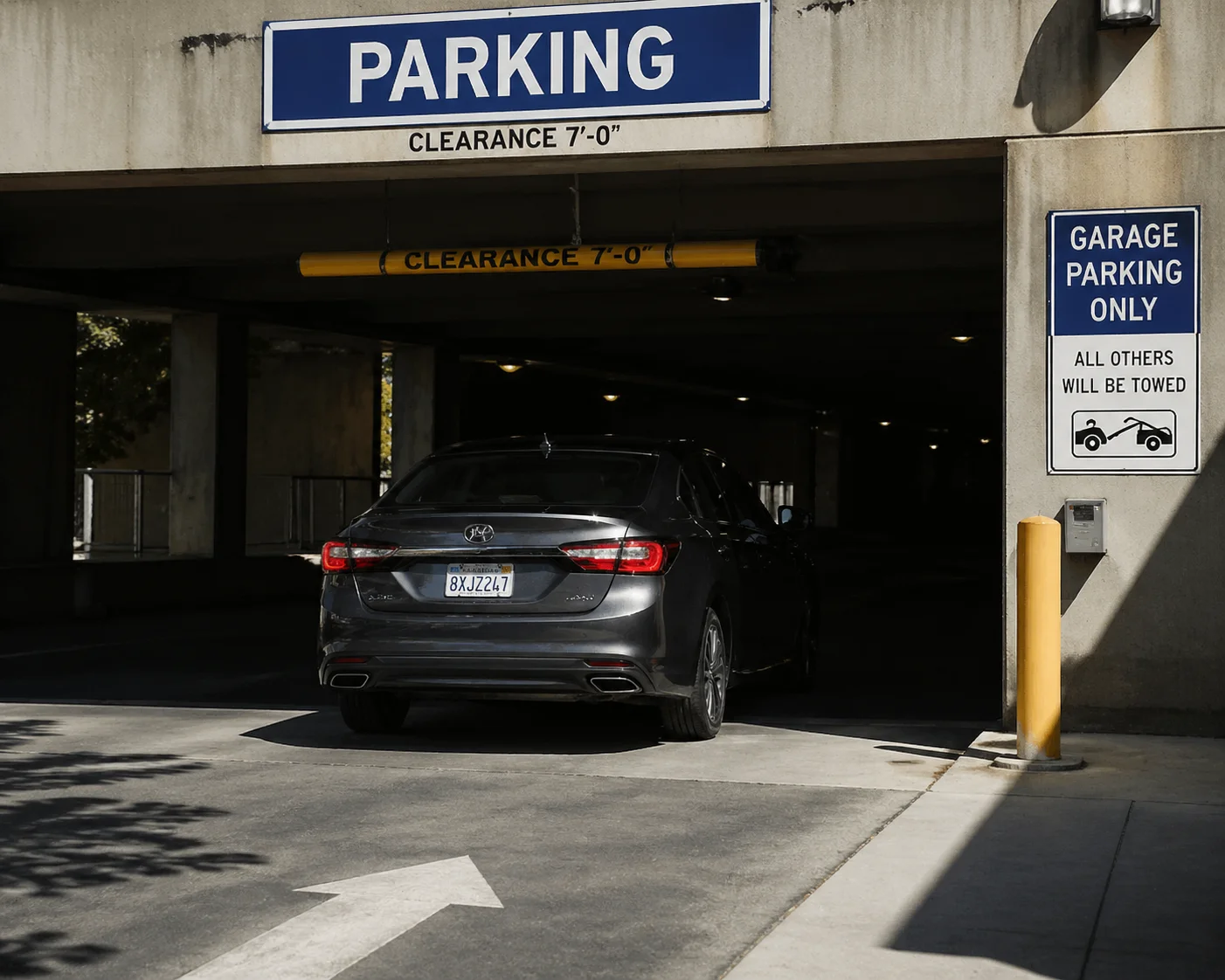

التعرف على لوحة السيارة تحت أشعة الشمس والظل المختلطة مع تمكين WDR
مشكلة تكساس
دعني أصف لك سيناريو حقيقي. يدير ديفيد منشآت أمنية في جميع أنحاء تكساس. موقع عمله النموذجي هو مدخل مبنى تجاري مواجه للجنوب. عند الظهيرة، تضرب الشمس موقف السيارات بضوء شديد. تخلق بروزات المدخل ظلًا عميقًا. تتوقف سيارة. لوحة السيارة في الظل. يعكس الزجاج الأمامي ضوء الشمس الساطع.
بدون تقنية True WDR، يتعين على الكاميرا أن تختار: التعريض للمنطقة الساطعة (تصبح اللوحة سوداء) أو التعريض للمنطقة المظلمة (تصبح الخلفية بيضاء). في كلتا الحالتين، لا يستطيع ديفيد قراءة اللوحة. يشتكي عميله. فيرسل فنيًا لضبط الإعدادات. يقود الفني سيارته لمدة 90 دقيقة في كل اتجاه. هذا يعني $400 في العمل لمشكلة كاميرا $150.
مع ميزة True WDR، تلتقط الكاميرا كلا المنطقتين. أحرف اللوحة واضحة. وجه السائق من خلال الزجاج الأمامي مرئي. الخلفية المشمسة غير محجوبة. كاميرا واحدة. رحلة واحدة. تم.
ما هي تركيبة المستشعر ومزود خدمة الإنترنت التي تعمل بشكل أفضل
لالتقاط لوحة السيارة في التباين الشديد، أوصي بالكاميرات المبنية على منصات الأجهزة هذه:
| المكوّن | الخيارات الموصى بها | ما أهمية ذلك |
|---|---|---|
| المستشعر | IMX335 من سوني (5 ميجابكسل)، IMX415 (4K)، IMX485 (2 ميجابكسل، بكسل كبير) | تدعم جميعها تقنية DOL-HDR مع إمكانية 3 إطارات |
| موفر خدمة الإنترنت/مزود خدمة الإنترنت | Novatek NT98528، Ambarella CV25، SigmaStar SSC338Q، Novatek NT98528، Ambarella CV25، SigmaStar SSC338Q | قوة معالجة كافية للدمج متعدد التعريض في الوقت الحقيقي |
| العدسة | متغير البؤرة بمحرك أو ثابت مع مرشح قطع الأشعة تحت الحمراء | يجب الحفاظ على دقة التركيز البؤري عبر تغييرات التعريض |
| مصباح الأشعة تحت الحمراء | أشعة تحت حمراء ذكية مع تعتيم تلقائي | يمنع التعرض المفرط للأشعة تحت الحمراء على الأجسام القريبة ليلاً |
ما وراء WDR: الصورة الكاملة
لا تضمن تقنية WDR الحقيقية وحدها إمكانية قراءة اللوحة. تحتاج أيضاً إلى:
- دقة وضوح كافية على المسافة المستهدفة. قد لا تحل كاميرا بدقة 2 ميجابكسل على بُعد 50 مترًا أحرف اللوحة حتى مع WDR المثالي. تحتاج إلى وحدات بكسل كافية على الهدف.
- سرعة الغالق المناسبة. تتطلب المركبات المتحركة مغلاقًا سريعًا (1/500 ثانية أو أسرع) لتجنب ضبابية الحركة. يتعارض هذا مع التعريض الضوئي الطويل ل WDR. يوازن مزود خدمة الإنترنت الجيد بين الأمرين.
- 3D DNR (تقليل التشويش الرقمي). بعد أن تدمج WDR التعريضات الضوئية، تبقى بعض التشويشات. تعمل 3D DNR على تنظيفه دون تشويه التفاصيل.
في Loyalty-Secu، تم تصميم كاميراتنا PTZ المزودة بتقريب بصري 38X وتقريب بصري 38X وWDR حقيقي لحالة الاستخدام هذه بالضبط. يمنحك التقريب ما يكفي من وحدات البكسل على اللوحة. وتتولى ميزة WDR معالجة التباين. يحافظ التتبع التلقائي بالذكاء الاصطناعي على توجيه الكاميرا إلى السيارة أثناء تحركها. تعمل هذه الميزات معاً. لا توجد ميزة واحدة تحل المشكلة بمفردها.
ثلاث طرق سريعة لاكتشاف WDR المزيف قبل الشراء
- تحقق من قائمة الإعدادات. إذا كان WDR يحتوي فقط على مفتاح تشغيل/إيقاف تشغيل بدون ضبط المستوى، فمن المحتمل أن يكون DWDR. تقدم قوائم WDR الحقيقية مستويات قوة (منخفضة/متوسطة/عالية أو 0-100 منزلق).
- ابحث عن طراز المستشعر. ابحث في جوجل عن رقم جزء المستشعر من ورقة المواصفات. اقرأ ورقة البيانات الرسمية. إذا لم تذكر DOL-HDR أو التعريض الضوئي المتعدد، فلا يمكن للمستشعر القيام بتعريض ضوئي بتقنية WDR الحقيقية. لا توجد استثناءات.
- انتبه للظلال. أثناء الاختبار، لوّح بيدك بسرعة أمام الكاميرا مع تشغيل WDR. إذا رأيت حوافًا مزدوجة خافتة على يدك المتحركة، فهذا هو دمج التعريض المتعدد في العمل. هذا هو WDR الحقيقي. إذا كانت الحركة تبدو نظيفة تمامًا، فهذا هو DWDR.
الخاتمة
معظم ادعاءات “120 ديسيبل WDR” من الموردين الصينيين هي أرقام DWDR أو أرقام مبالغ فيها. تحقق دائمًا من طراز الحساس واختبرها بمشاهد إضاءة خلفية حقيقية وتحقق من انخفاض معدل الإطارات. هذه الخطوات الثلاث تحمي مشروعك وسمعتك.
1. تقنية DOL-HDR من سوني لمستشعرات WDR متعددة التعريض الضوئي. ︎ 2. مواصفات مستشعر IMX485 4K STARVIS 2 من سوني IMX485 4K. ︎ 3. سلسلة Ambarella CV ISP من Ambarella لمعالجة WDR عالية الأداء. ︎ 4. قيود المادة 889 من قانون الدفاع الوطني على رقائق المراقبة الصينية. ︎ 5. Novatek NT98528 SoC لكاميرات PTZ المتوافقة مع NDAA. ︎ 6. مقارنة تقنية WDR الرقمية (DWDR) مقابل تقنية WDR للأجهزة. ︎ 7. معايير اختبار الإضاءة الخلفية لكاميرا الأمن WDR. ︎ 8. تقنية الأشعة تحت الحمراء الذكية لالتقاط لوحة السيارة ليلاً. ︎ 9. إرشادات وضع كاميرا LPR وإرشادات سرعة الغالق. ︎ 10. تقليل التشويش ثلاثي الأبعاد بعد دمج إطارات WDR. ︎
