هل يمكن لكاميرا PTZ بدقة 4K الحفاظ على معدل إطارات ثابت أعلى من 30 إطارًا في الثانية؟

لقد شاهدت الكثير من المشاريع التي تعد بـ 4K في 30 إطاراً في الثانية¹ على الورق. ثم يضرب الواقع - تنخفض الإطارات, تلعثم الفيديو², ، ويتصل العميل الغاضب متسائلاً عن الخطأ الذي حدث.

معظم كاميرات المراقبة بدقة 4K PTZ³ سقف 30 إطارًا في الثانية حسب تصميم الأجهزة. للحفاظ على ثبات 30 إطارًا في الثانية مستقرًا حقًا، تحتاج إلى شركة SoC عالية الأداء مع مساحة رأس المعالجة⁴, PoE+ (802.3at)⁵ توصيل الطاقة، و الترميز الذكي H.265+ H.265+⁶. تجاوز سرعة 30 إطاراً في الثانية بأقصى سرعة دقة 4K⁷ غير واقعي بالنسبة لمعظم كاميرات PTZ ذات الدرجة الأمنية الموجودة في السوق اليوم.

اختبار ثبات معدل إطارات كاميرا PTZ بدقة 4K

فيما يلي، أقوم بتفصيل أكبر أربعة أسئلة أسمعها من مدمجي الأنظمة حول أداء معدل إطارات 4K. هذه هي الإجابات الحقيقية التي تعلمتها من سنوات من الاختبارات الميدانية وأعمال البحث والتطوير في المصنع في شركة Loyalty-Secu.

لماذا تسقط إطارات الفيديو بدقة 4K عندما أقوم بتمكين جميع ميزات الذكاء الاصطناعي؟

ساعدت عميلاً ذات مرة في نشر 200 وحدة لمشروع مدينة. قاموا بتشغيل جميع ميزات الذكاء الاصطناعي دفعة واحدة. في غضون أسبوع واحد، انخفضت كل كاميرا إلى 15 إطاراً في الثانية. لم يلاحظ أحد حتى فشلت التسجيلات في مراجعة الشرطة.

عندما التتبع التلقائي للذكاء الاصطناعي⁸, و WDR، و إخراج متعدد الدفق⁹ تعمل جميعها في الوقت نفسه، يرتفع حمل معالجة SoC بشكل حاد. تؤدي الشرائح المنخفضة إلى تشغيل الاختناق الحراري¹⁰ تحت الحمل الثقيل، مما يقلل بصمت معدل الإطارات الحقيقي إلى 15-20 إطارًا في الثانية - بينما واجهة الكاميرا¹¹ لا يزال يعرض 30 إطاراً في الثانية.

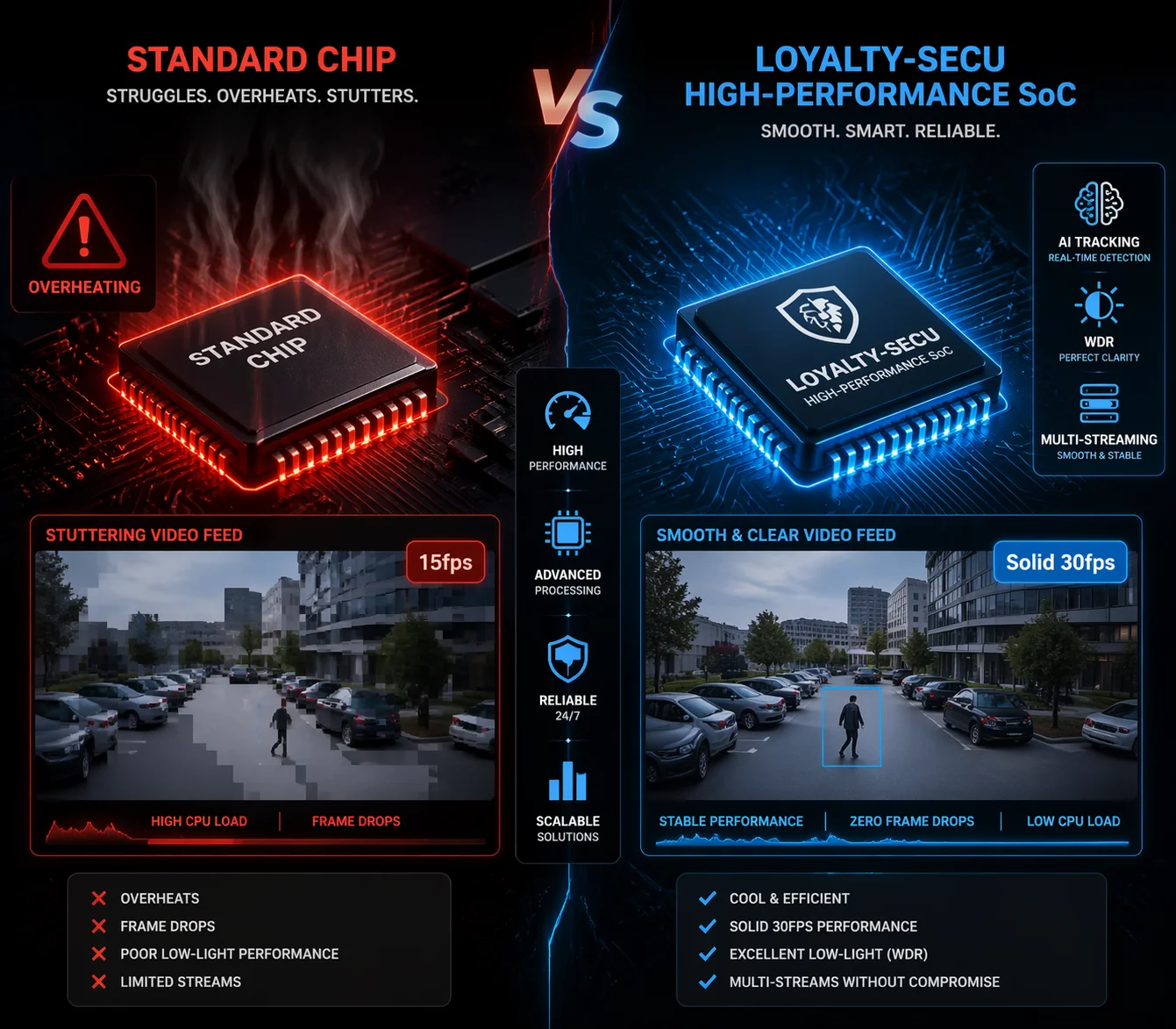

مقارنة حمل معالجة ميزات كاميرا 4K PTZ بتقنية الذكاء الاصطناعي لكاميرا 4K

ما الذي يفعله الاختناق الحراري بالكاميرا في الواقع

إليك السر القذر الذي لن يخبرك به معظم بائعي الكاميرات. تستخدم العديد من كاميرات PTZ بدقة 4K رقاقات مصممة بدقة 4K بمعدل 30 إطاراً في الثانية - ولكن فقط في الظروف المثالية. تعني كلمة “مثالية” إخراج دفق واحد وعدم تشغيل الذكاء الاصطناعي ودرجة حرارة الغرفة الباردة. في اللحظة التي تكدس فيها الميزات، تسخن الرقاقة.

عندما تسخن الشريحة بشدة، يخفض البرنامج الثابت سرعة الساعة بهدوء. وهذا ما يسمى الاختناق الحراري. والنتيجة؟ ينخفض معدل الإطارات من 30 إطارًا في الثانية إلى ربما 18 إطارًا في الثانية أو حتى 15 إطارًا في الثانية. ولكن واجهة الويب لا تزال تعرض “30 إطارًا في الثانية” لأنها تعرض تم تكوينه وليس قيمة الفعلية الإخراج.

كيف يستهلك تكديس الميزات ميزانية المعالجة الخاصة بك

فكّر في هيكل الكاميرا مثل مخطط دائري. كل ميزة تأخذ شريحة:

الميزة	الحمل النموذجي SoC	التأثير على معدل الإطارات
ترميز 4K (H.265، دفق واحد)	~40%	خط الأساس
التتبع التلقائي للذكاء الاصطناعي	+20-25%	مخاطر معتدلة
WDR (نطاق ديناميكي عريض)	+10-15%	مخاطر منخفضة إلى متوسطة
إخراج متعدد الدفق (3 تدفقات)	+15-20%	مخاطر معتدلة
جميع الميزات مجتمعة	85-100% 85-100%	ارتفاع مخاطر سقوط الإطار

في شركة Loyalty-Secu، تستخدم كاميراتنا المزوّدة بتقنية PTZ بدقة 4K كاميرات SoCs المصنفة بدقة 4K بمعدل 60 إطارًا في الثانية ولكن بمعدل 30 إطارًا في الثانية. ويوفر ذلك مساحة معالجة 50%، مما يضمن أنه عندما تكون جميع ميزات الذكاء الاصطناعي والبث المتعدد نشطة، يظل الإخراج ثابتًا بمعدل 30 إطارًا في الثانية دون اختناق.

كيف يمكنني ضمان ثبات 30 إطاراً في الثانية أثناء التحريك والإمالة بسرعة عالية؟

التحريك والإمالة بسرعة عالية هو المكان الذي تنهار فيه الكاميرات الرخيصة. لقد شاهدت بثاً مباشراً يتحول إلى عروض شرائح أثناء حركات PTZ السريعة - بالضبط عندما يكون الفيديو السلس أكثر أهمية.

يتطلب ثبات 30 إطارًا في الثانية أثناء حركة PTZ السريعة ثلاثة أشياء: طاقة PoE+ (802.3at) لمنع انخفاض الجهد عند دوران المحركات، ومستشعر ذو نسبة الإشارة إلى الضوضاء (SNR)¹² لتقليل عبء العمل على مزود خدمة الإنترنت، ومعالج SoC مع مساحة كافية للتعامل مع التشفير والتحكم الميكانيكي في الوقت نفسه.

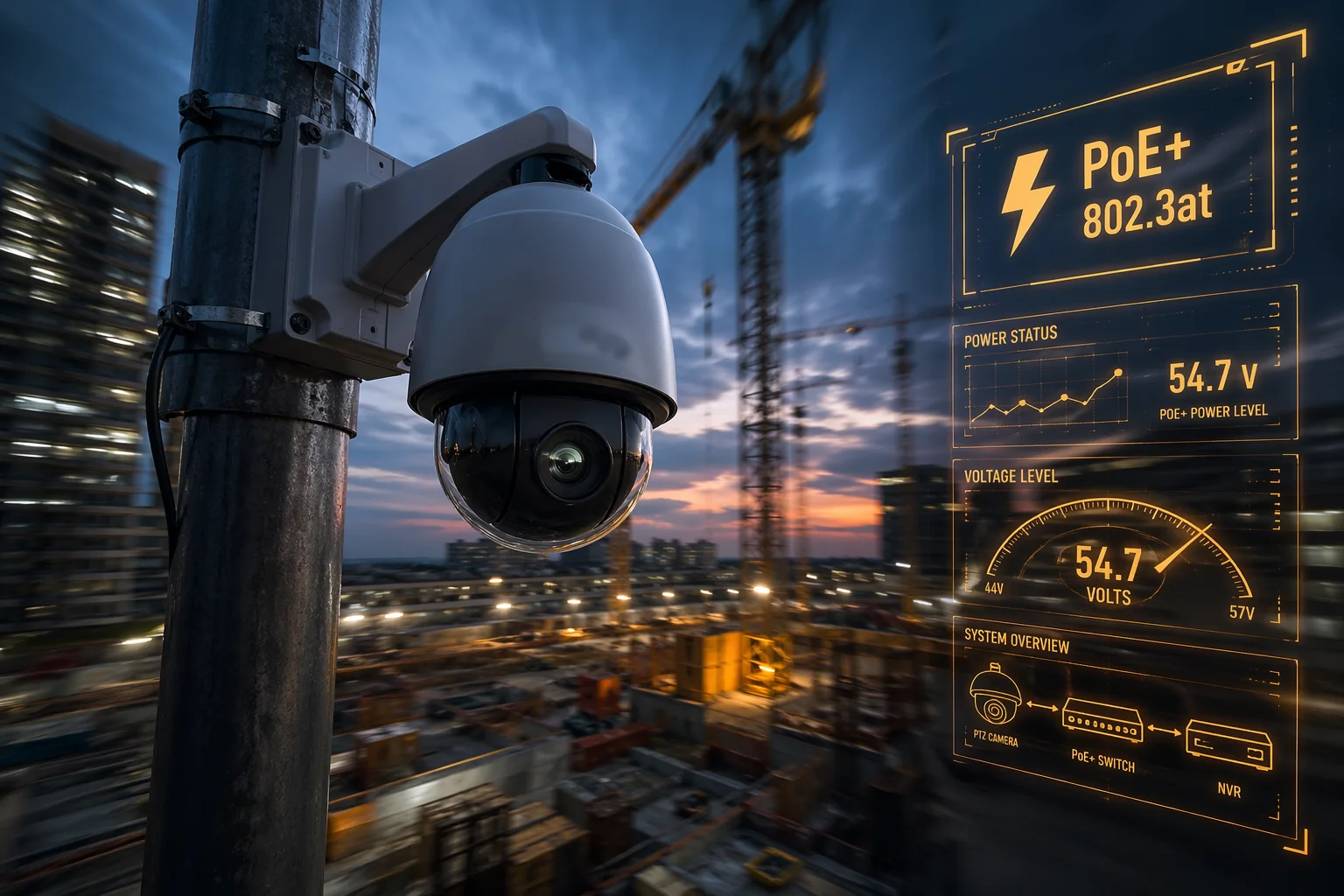

اختبار ثبات معدل إطارات التحريك عالي السرعة لكاميرا PTZ

الركائز الثلاث لثبات معدل إطارات PTZ

أطلب من كل خبير تكامل أن يتحقق من هذه الأمور الثلاثة قبل نشر كاميرا PTZ بدقة 4K:

العامل	ما الذي يجب التحقق منه	الحد الأدنى من المتطلبات
توصيل الطاقة	معيار PoE على منفذ التبديل	PoE+ (802.3at)، 30 وات لكل منفذ
جودة المستشعر	قيمة SNR1s في ورقة البيانات	≥ 38 ديسيبل للاستقرار أداء في الإضاءة المنخفضة13
مساحة الرأس SoC	التقييم مقابل الإعداد الفعلي	مُصنَّف SoC بمعدل 60 إطاراً في الثانية، مقفل على 30 إطاراً في الثانية

هل يزيد معدل البت بشكل كبير عندما أضبط الكاميرا على 30 إطارًا في الثانية بدقة 4K؟

أتلقى هذا السؤال كل أسبوع من شركات التكامل التي تخطط لميزانيات التخزين. الإجابة: يولد 4K بمعدل 30 إطارًا في الثانية ضعف بيانات 15 إطارًا في الثانية تقريبًا.

رياضيات التخزين الحقيقية: 15 إطارًا في الثانية مقابل 30 إطارًا في الثانية مقابل 60 إطارًا في الثانية

استناداً إلى نموذج حضري نموذجي لقطات المراقبة¹⁴ بنشاط معتدل باستخدام ترميز H.265¹⁵:

الإعداد	متوسط معدل البت	التخزين في اليوم الواحد	تخزين لمدة 30 يوماً
4K بمعدل 15 إطارًا في الثانية (H.265)	6 ميغابت في الثانية	~حوالي 63 جيجابايت	~حوالي 1.9 تيرابايت
4K بدقة 4K بمعدل 30 إطاراً في الثانية (H.265)	12 ميغابت في الثانية	~126 جيجابايت	~حوالي 3.8 تيرابايت
4K بمعدل 30 إطارًا في الثانية (H.265+)	6-8 ميغابت في الثانية	~حوالي 63-84 جيجابايت	~حوالي 1.9-2.5 تيرابايت
4K بدقة 4K بمعدل 60 إطارًا في الثانية (H.265)	24 ميغابت في الثانية	~252 جيجابايت	~حوالي 7.6 تيرابايت

H.265+ هو المكان الذي توفر فيه أموالاً حقيقية

وهي تستخدم خوارزميات تتكيف مع المشهد لتقليل معدل البت خلال الفترات الثابتة. يمكن أن يوفر ذلك على عميلك 30-50% في تكاليف التخزين دون التضحية بتفاصيل الطب الشرعي.

هل سيدعم عرض النطاق الترددي للشبكة المحلية الخاصة بي بثاً بدقة 4K 30 إطاراً في الثانية من وحدات متعددة؟

لقد رأيت مشاريع تفشل بسبب عدم قيام أي شخص بفحص سعة اللوحة المعززة للمحول قبل تثبيت 32 كاميرا على مقطع شبكة واحد.

يحتاج دفق H.265 بدقة 4K 30 إطارًا في الثانية إلى 8-16 ميغابت في الثانية من عرض النطاق الترددي المستمر. بالنسبة لعمليات النشر متعددة الكاميرات، يجب أن يكون لمفاتيح الشبكة إنتاجية كافية للوحة الخلفية، ويجب أن تتعامل كل وصلة صاعدة مع معدل البت الإجمالي، ويجب أن يكون NVR¹⁶ يجب ألا تصبح الواجهة عنق الزجاجة.

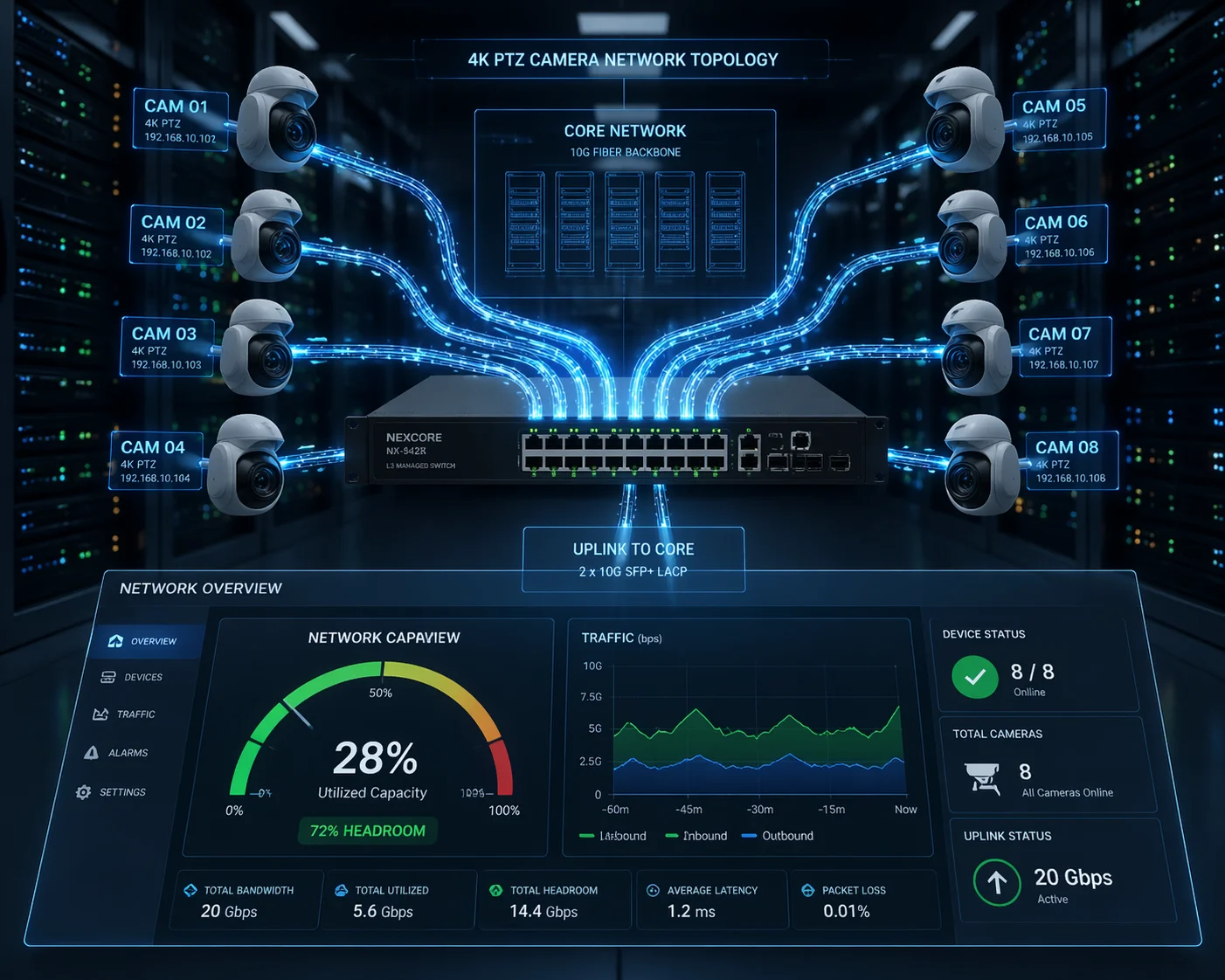

تخطيط عرض النطاق الترددي للشبكة لكاميرات PTZ متعددة بدقة 4K

عنق الزجاجة NVR الذي يغفل عنه معظم الناس

لا تثق في “عدد القنوات” على العلبة. يتم احتساب معظم مسجلات الفيديو الشبكية متوسطة المدى بدقة 1080 بكسل بمعدل 15 إطاراً في الثانية. بالنسبة ل نشر الكاميرا¹⁷ بدقة 4K كاملة 30 إطارًا في الثانية، يجب عليك التحقق من إجمالي عرض النطاق الترددي الوارد المواصفات. إذا كانت كاميراتك الـ 16 تتطلب 192 ميجابت في الثانية وكان الحد الأقصى لمسجل فيديو الشبكة لديك 160 ميجابت في الثانية، فستعاني من فقدان الإطار الصامت.

الخاتمة

يمكن تحقيق ثبات 4K 30 إطارًا في الثانية بدقة 4K مع شركة SoC المناسبة، وطاقة PoE+ المناسبة، وترميز H.265+. خطط لمساحة المعالجة، وتوصيل الطاقة، وسعة الشبكة قبل النشر، وليس بعده.
