هل يوجد صمام Gore (تعويض الضغط) لمنع التكثف الداخلي؟

لقد رأيت العديد من الكاميرات الخارجية تفشل بعد الأيام الحارة والليالي الباردة. يتسلل الرطوبة، وسرعان ما يتكون الضباب على العدسة ويفقد النظام الثقة.

نعم، فتحة تعويض الضغط بأسلوب Gore¹ يمكن أن تساعد في منع التكثف الداخلي¹².

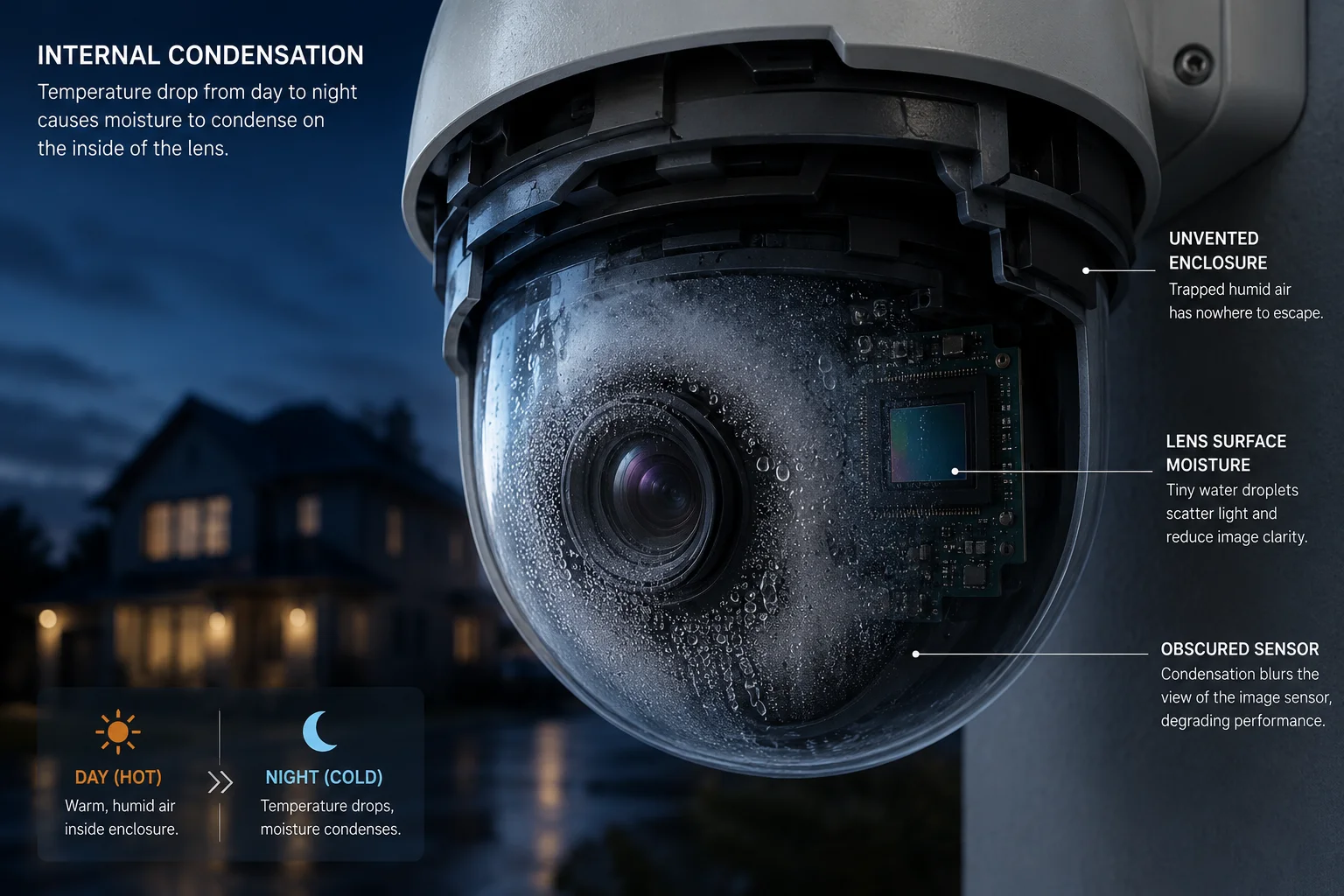

فتحة تعويض الضغط وكاميرا PTZ

أريد أن أشرح لماذا هذا الجزء الصغير مهم جدًا، لأنه في التركيبات الخارجية القاسية، يمكن أن يؤدي ختم واحد ضعيف إلى إفساد المشروع بأكمله.

كيف يقوم صمام Gore بموازنة الضغط الداخلي مع منع الماء السائل والغبار؟

لقد تعاملت مع أغلفة خارجية بدت جيدة من الخارج ولكنها لا تزال تتكون فيها الضباب من الداخل. تبدأ هذه المشكلة عادةً بتغيرات الضغط، وليس بعدسة سيئة.

تسمح فتحة بأسلوب Gore للهواء وبخار الماء بالمرور عبر غشاء ePTFE خاص² بينما تمنع الماء السائل والغبار. هذا يساعد على بقاء الضغط الداخلي والخارجي قريبًا، بحيث لا “يتنفس” الغلاف من خلال الأختام الضعيفة بطريقة ضارة.

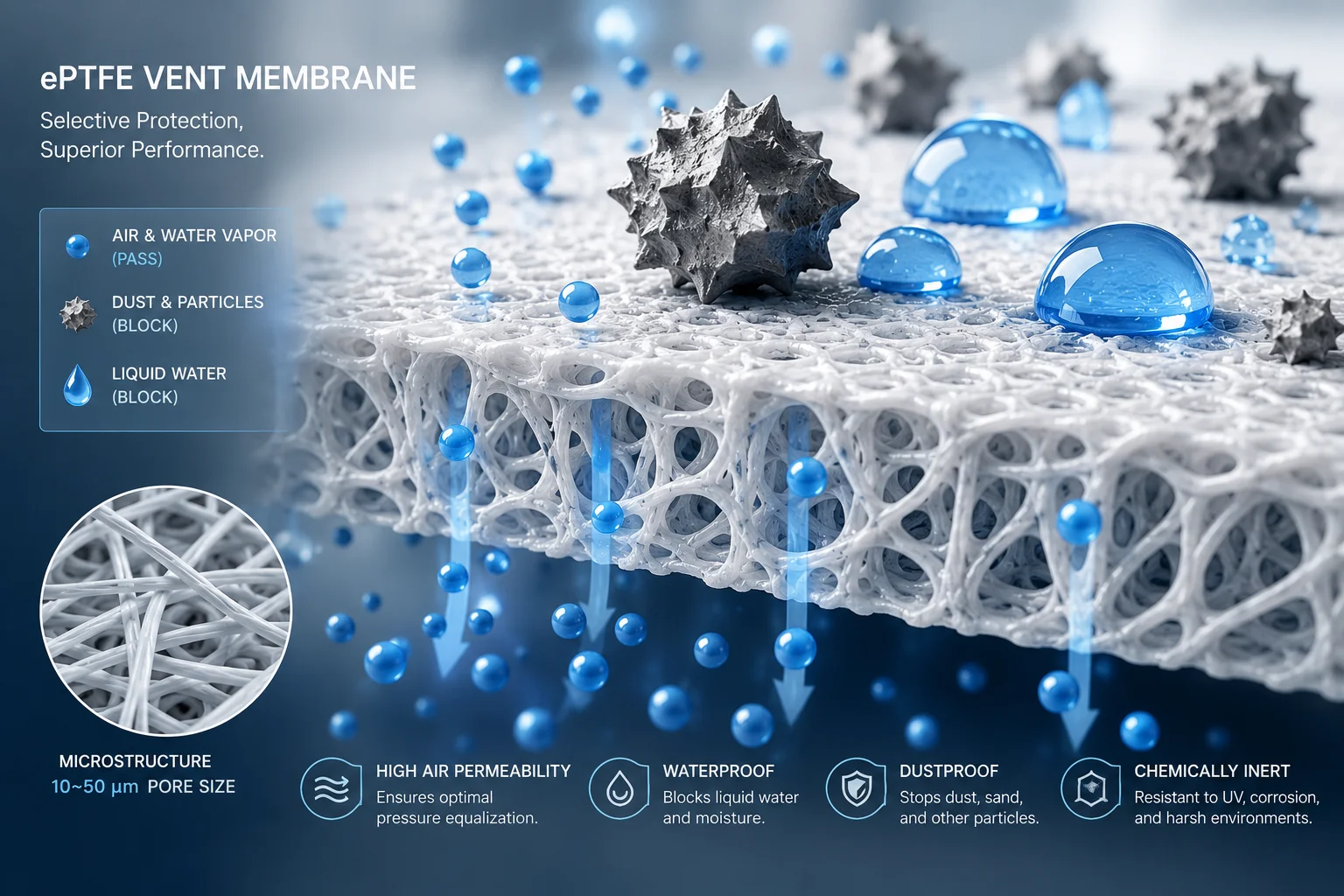

غشاء تهوية ePTFE للكاميرا الخارجية

أعتقد أن الفكرة الأساسية بسيطة. الهواء الدافئ يتمدد في الشمس. الهواء البارد ينكمش في الليل. إذا كان الغلاف محكم الإغلاق جدًا بدون مسار ضغط، فيمكنه سحب الهواء الرطب عبر فتحات الكابلات، أو حواف الحشيات، أو الشقوق الصغيرة. ثم يتكثف هذا الهواء الرطب عندما تنخفض درجة الحرارة. توفر فتحة التهوية مسارًا أفضل لهذا الهواء. إنها لا تفتح الغلاف مثل الثقب. إنها تعمل كمرشح ذكي. تسمح بتبادل الغازات، ولكنها تقاوم قطرات الماء والأوساخ.

ما أبحث عنه في تصميم فتحة تهوية جيدة

الميزة	ما أريده	لماذا هو مهم
مقاومة الماء	يمنع المطر والرذاذ	يحافظ على السائل بالخارج
تدفق الهواء	يسمح بتوازن الضغط	يقلل إجهاد الختم11
حماية من الغبار	يوقف الجسيمات الدقيقة	يحمي البصريات ولوحات الدوائر المطبوعة
أداء مستقر	يعمل في الحرارة والبرودة	مناسب للاستخدام الخارجي
عمر طويل	لا يحتاج إلى تغيير متكرر	يخفض تكلفة الخدمة

أنا أيضًا أولي اهتمامًا للموضع. تعمل الفتحة بشكل أفضل عندما أضعها في مكان لا يواجه المياه الراكدة. أتجنب النقاط المنخفضة حيث يمكن أن تتجمع مياه الأمطار. أتأكد أيضًا من أن الفتحة لا تُغطى بالطلاء أو الغراء أو الأوساخ أثناء التجميع. إذا انسد الغشاء، فإن فكرة التحكم في الضغط بأكملها تفقد قيمتها. في المشاريع الحقيقية، أتعامل مع هذا الجزء كقطعة نظام صغيرة ولكنها مهمة، وليس كملحق بسيط.

هل سيمنع الصمام “تأثير الفراغ” الذي يسحب الرطوبة عبر الأختام أثناء التبريد السريع؟

لقد رأيت هذا يحدث بعد فترة ما بعد الظهيرة حارة وليلة باردة مفاجئة. يبرد غلاف الكاميرا بسرعة، وينكمش الهواء بالداخل، وتسحب الوحدة الهواء الخارجي إلى الداخل.

نعم، الصمام يساعد في إيقاف تأثير الفراغ³ عن طريق السماح للضغط بالانخفاض أو الارتفاع بطريقة خاضعة للرقابة. هذا يعني أن الغلاف لا يخلق ضغطًا سلبيًا قويًا يسحب الهواء الرطب عبر الأختام ونقاط دخول الكابلات.

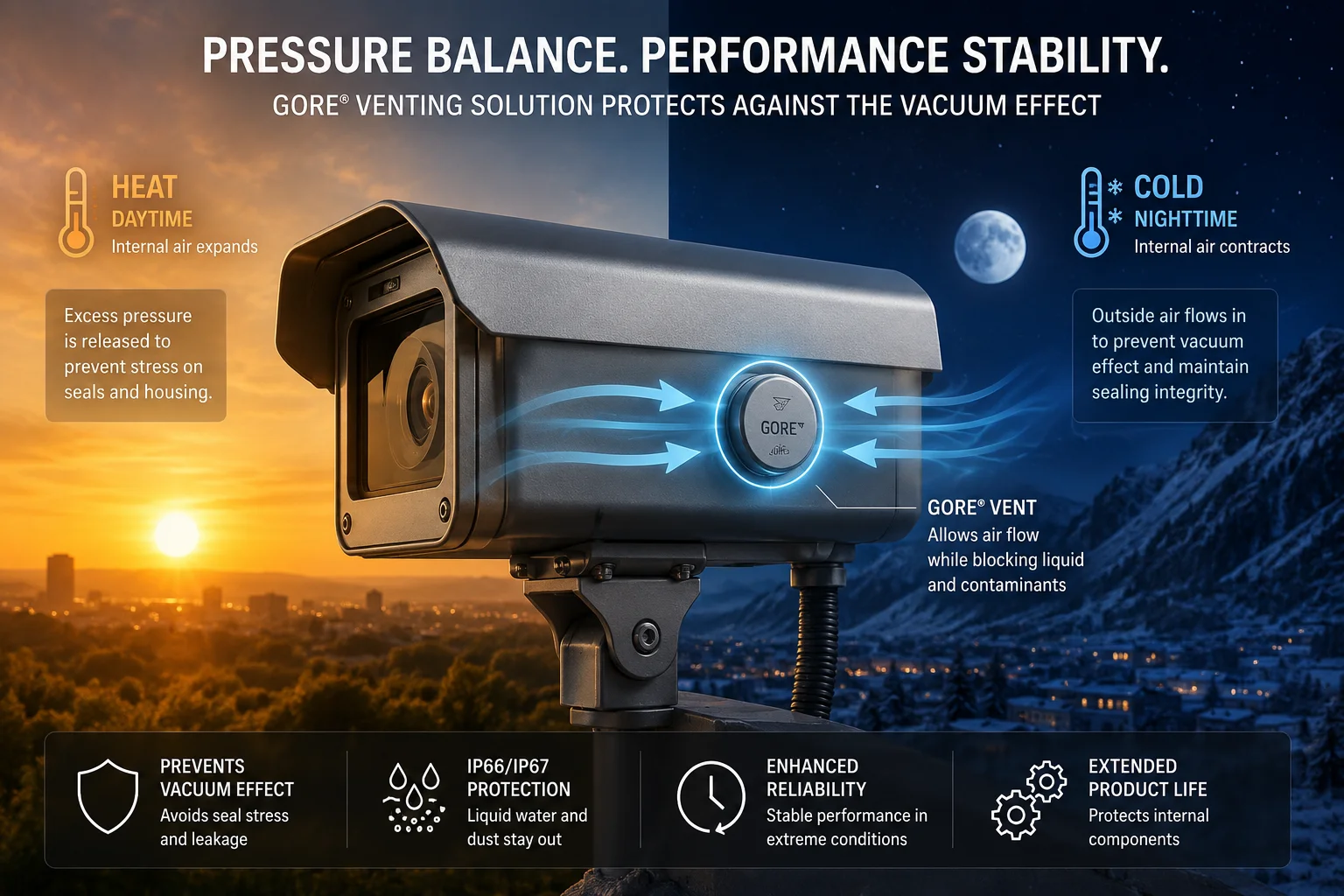

فتحة موازنة ضغط حاوية الكاميرا

لماذا التأثير الفراغي ضار جدًا

الموقف	ما يحدث في الداخل	المخاطر
تبريد سريع	يتقلص الهواء الداخلي	يتشكل ضغط سلبي
تسخين سريع	يتمدد الهواء الداخلي	يزداد إجهاد الختم
هواء الليل الرطب	يتم سحب الرطوبة للداخل	يبدأ التكثف
إغلاق كابل ضعيف	يدخل الهواء عبر فجوات صغيرة	ضباب وتآكل

أعتقد أن الكثير من الناس يركزون فقط على تصنيفات مقاومة المطر مثل IP66⁴ أو الإصدارات المصنفة IP67⁵. هذه التصنيفات مفيدة، لكنها لا تحل كل مشكلة بمفردها. لا يزال الصندوق المغلق بحاجة إلى التعامل مع الدورة الحرارية⁶. كل يوم، يتمدد الغلاف وينكمش. إذا تركت تغير الضغط هذا دون إدارة، فإن الأختام تتقدم في العمر بشكل أسرع. المطاط يتعب. الحشيات تتسطح. تفتح مسارات صغيرة. ثم يبدأ النظام في استنشاق الهواء الرطب مرارًا وتكرارًا.

كيف أشرح العملية للعملاء

غالبًا ما أشرح الأمر على هذا النحو: حاوية الكاميرا ليست صندوقًا حجريًا. إنها تتغير مع الطقس. عندما تسخنها الشمس، يدفع الهواء بالداخل للخارج. عندما يبرد الليل، يسحب الهواء بالداخل للخلف. إذا كان الصندوق لا يحتوي على فتحة تهوية، يتحرك الهواء عبر أضعف نقطة سهلة. غالبًا ما تكون نقطة الضعف هذه هي غدة الكابل أو ختم الباب. بمجرد دخول الهواء الرطب إلى الداخل، فإن نقطة الندى⁷ يمكن الوصول إليها بسرعة كبيرة. ثم تتشكل قطرات الماء على العدسة، أو نافذة الأشعة تحت الحمراء، أو اللوحة.

أعتقد أيضًا أنه يساعد في مقارنة هذا بكابينة السيارة. إذا كانت نافذة السيارة مفتوحة قليلاً وتغيرت درجة الحرارة بسرعة، فإن الداخل يبدو مختلفًا على الفور. نفس المنطق ينطبق هنا، ولكن المخاطر أعلى لأن الكاميرا يجب أن تعمل طوال الليل والنهار. لا تزيل الفتحة كل الرطوبة بطريقة سحرية. إنها فقط تحافظ على هدوء تغيرات الضغط. هذه الحالة الهادئة تجعل التكثف أقل احتمالاً بكثير.

كم مرة يجب استبدال صمام Gore في بيئة استوائية عالية الرطوبة؟

أعرف أن هذه المسألة مهمة لأن العديد من المشترين يريدون منتجًا قليل الصيانة. لا يريدون المزيد من الزيارات الميدانية، أو المزيد من العمالة، أو المزيد من الأعطال المفاجئة.

في معظم الحالات، فتحة تعويض الضغط¹⁰ عالية الجودة لا تحتاج إلى استبدال متكرر. في⁸, بيئة استوائية عالية الرطوبة.

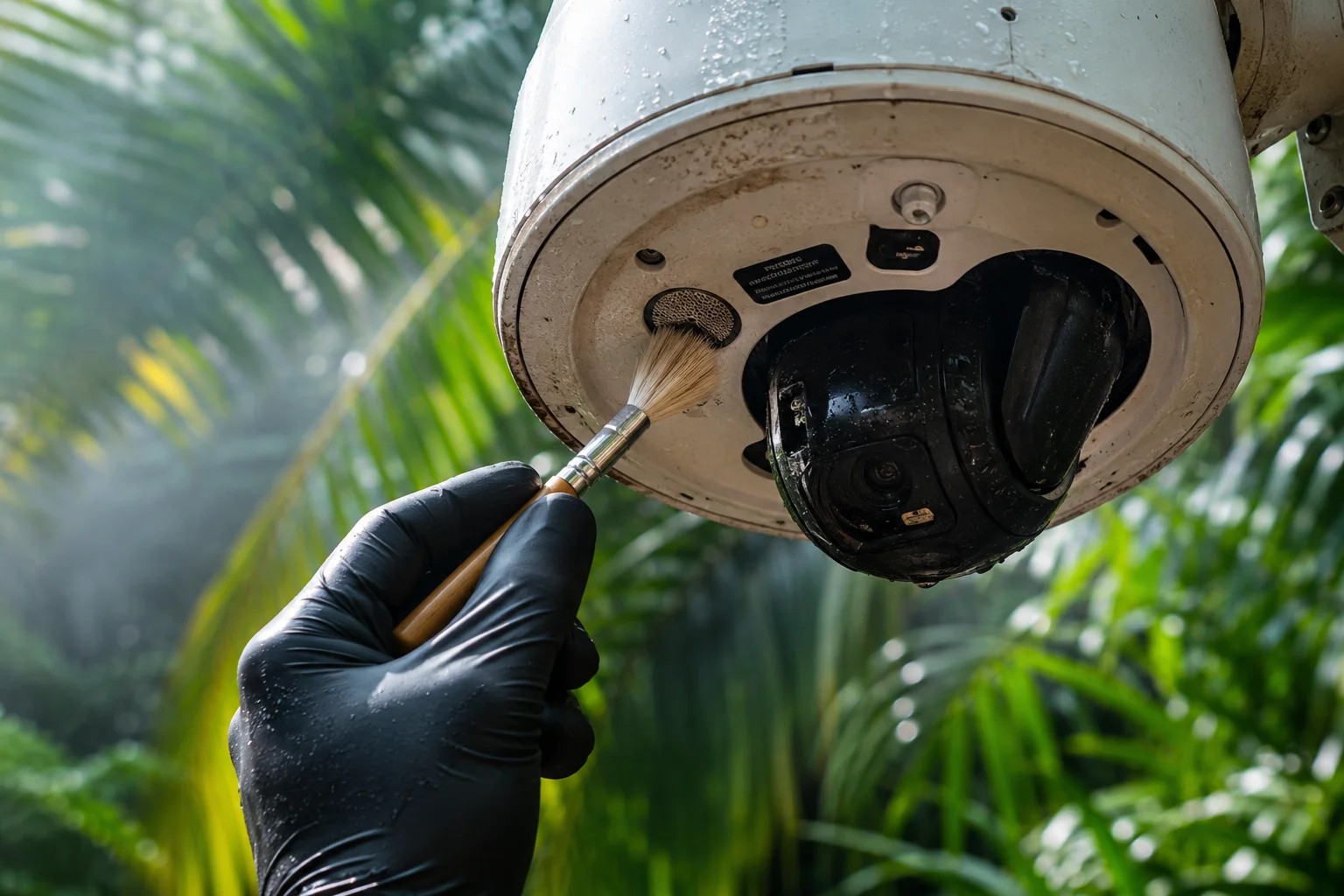

، أقوم بفحصها أثناء فحوصات الخدمة المنتظمة واستبدلها فقط إذا أصبحت مسدودة أو تالفة أو ملوثة أو تجاوزت المواصفات بسبب التقادم.

فحص الصيانة لاستبدال فتحة الكاميرا

العامل	ما الذي يغير عمر الفتحة في الطقس القاسي	فعلي
التأثير على عمر الفتحة	الرطوبة المستمرة	المزيد من حمل الرطوبة
تحقق من الانسداد	هواء مالح	تآكل أسرع للسطح
افحص بشكل متكرر أكثر	الغبار وحبوب اللقاح	تنظيف منطقة الغلاف
رذاذ الزيت أو الطلاء	يمكن أن يغلق فتحة التهوية	تجنب التعرض
شمس قوية	يؤثر على المواد بمرور الوقت	استخدم قطع غيار تم اختبارها

لا أحب تقديم رقم استبدال ثابت دون رؤية حالة الاستخدام الحقيقية. وحدة السطح في فلوريدا، موقع مزرعة في جنوب شرق آسيا، وعمود مدينة في الشرق الأوسط كلها تتقادم بطرق مختلفة. السؤال الأفضل ليس “كم عدد الأشهر؟” السؤال الأفضل هو “هل لا تزال فتحة التهوية تتنفس بشكل طبيعي، وهل الغلاف لا يزال جافًا؟” أتحقق من الضباب بالداخل، وعلامات الماء، وتراكم الغبار، ومشاكل الضغط بعد تغيرات الطقس السريعة. إذا بقيت الكاميرا واضحة وظلت الأختام سليمة، فعادةً ما أترك فتحة التهوية في مكانها. إذا أصبح الغشاء مغطى بالأوساخ أو بقايا المواد الكيميائية، فأنا أستبدله مبكرًا.

ما أقوله لفرق العمل الميداني لمراقبته

أطلب من الفنيين والموظفين الميدانيين البحث عن ثلاث علامات. أولاً، يجب أن يبحثوا عن الضباب الداخلي المتكرر الذي لا يزول. ثانيًا، يجب أن يبحثوا عن التآكل بالقرب من الموصل أو اللوحة. ثالثًا، يجب أن يفحصوا وجه فتحة التهوية بحثًا عن الأوساخ أو الطلاء أو الغراء أو انسداد الحشرات. يمكن أن تفشل فتحة التهوية بصمت. قد تبدو لا تزال جيدة، لكنها قد لا تحرك الهواء بشكل جيد بعد الآن. لهذا السبب أفضل خطوة فحص بسيطة أثناء الصيانة الروتينية. إنها تكلف القليل ويمكن أن تنقذ الكاميرا بأكملها.

هل يمكن للصمام التعامل مع تغيرات الضغط الشديدة لكاميرا PTZ بتقنية 4G تعمل في مناطق مرتفعة؟

أعتقد أن هذا هو المكان الذي تكون فيه التصميمات مهمة للغاية. كاميرا PTZ بدقة 4G⁹ في مناطق المرتفعات العالية¹⁰ تواجه ضغط هواء منخفض، وليالي باردة، وشمس قوية، وغالبًا رياح قاسية. هذا مزيج صعب.

نعم، يمكن لفتحة تهوية مناسبة من نوع Gore المساعدة في التعامل مع تغيرات الضغط الشديدة عن طريق موازنة الضغط عبر الغلاف. إنها تدعم التشغيل المستقر في مناطق المرتفعات العالية، ولكن يجب أن تقترن بختم جيد، ووضع فتحة تهوية مناسب، ومواد تم اختبارها.

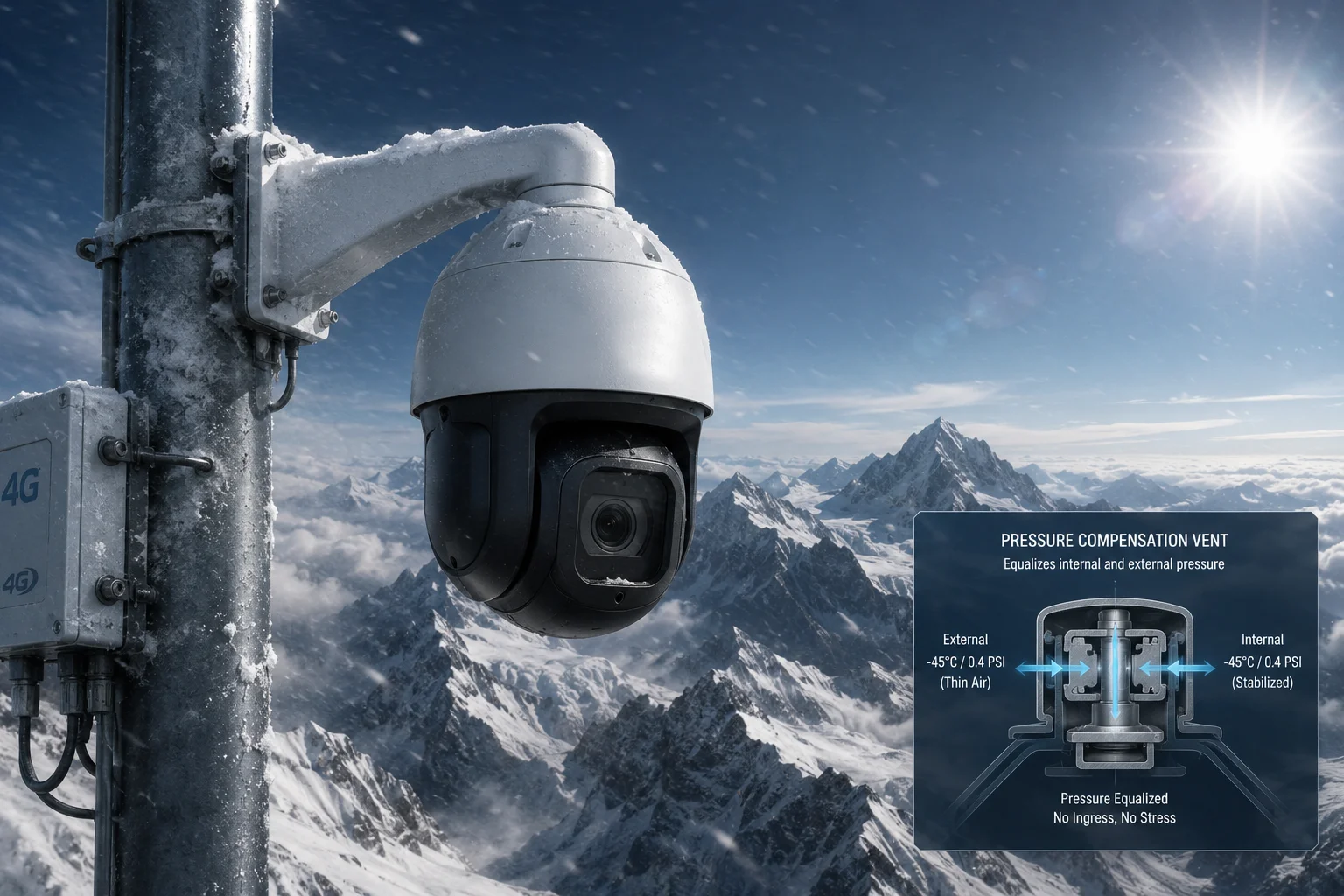

حل تعويض الضغط لكاميرا PTZ في المرتفعات العالية

لماذا تجعل المرتفعات المشكلة أصعب

في المرتفعات العالية، يكون ضغط الهواء الخارجي أقل مما هو عليه عند مستوى سطح البحر. هذا يعني أن فرق الضغط بين داخل وخارج الكاميرا يمكن أن يصبح أكبر وأكثر تكرارًا. لقد رأيت هذه المشكلة في مواقع الجبال والأبراج النائية. الكاميرا لا تقاوم المطر فقط. إنها تقاوم أيضًا التحولات الحرارية السريعة وضغط الغلاف الجوي المنخفض. عندما تقوم كاميرا PTZ بدقة 4G بالدوران والإمالة والتكبير والتسخين والتبريد، يتعرض الغلاف للعديد من دورات الإجهاد الصغيرة. إذا كان مسار الضغط ضعيفًا، يمكن للوحدة سحب الرطوبة أو فقدان عمر الختم بشكل أسرع من المتوقع.

ما أحتاجه من النظام بأكمله للقيام به

جزء النظام	الوظيفة المطلوبة	لماذا يهم في الارتفاع
غشاء التهوية	معادلة الضغط	يمنع إجهاد الختم
الحشية الرئيسية	منع دخول الماء	يدعم حماية IP
غدة الكابل	منع تسرب الهواء	يوقف دخول الرطوبة
مادة الغلاف	البقاء مستقرًا في الحرارة والبرودة	يقلل من التشوه
الطلاء الداخلي	مقاومة تلف التكثف	يحمي اللوحة والموصلات

أريد أيضًا أن أكون حذرًا هنا. التهوية ليست حلاً للمشاكل الهندسية السيئة. إذا كان الغلاف يعاني من تشغيل آلي ضعيف، أو ضغط ضعيف للحشية، أو إحكام غير محكم للكابل، فإن التهوية لا يمكنها فعل الكثير. في عمليات النشر على ارتفاعات عالية، أفضل اختبار الوحدة بأكملها في دورات الضغط ودرجة الحرارة قبل الشحن. أفضل أيضًا استخدام مواد لا تتشقق في الهواء البارد ولا تلين كثيرًا في الحرارة الشديدة. بالنسبة لكاميرا PTZ بتقنية 4G، يزداد هذا الأمر أهمية لأن الأجزاء المتحركة تولد حرارة واهتزازات إضافية. تساعد التهوية الغلاف على البقاء متوازنًا، ولكن يجب أن يظل التصميم الكامل قويًا.

الخاتمة

أرى أن التهوية بأسلوب Gore هي جزء صغير له دور كبير. فهي تساعد على منع التكثف، وتقليل إجهاد الضغط، والحفاظ على استقرار كاميرات PTZ الخارجية في الظروف الجوية القاسية.

---
