هل مادة الغلاف تتوافق مع معايير مقاومة التآكل ISO 12944 C5-M؟

لقد رأيت الكثير من الكاميرات تتعطل في غضون أشهر في مواقع العمل الساحلية. الهواء المالح يتآكل الأغلفة الرخيصة بسرعة، وتكلفة الاستبدال تؤلم أكثر من الشراء الأصلي.

نعم، تم تصميم أغلفة كاميرات PTZ الصناعية لدينا لتلبية متطلبات الحماية من التآكل ISO 12944 C5 (المعروفة سابقًا باسم C5-M). نستخدم الألمنيوم المصبوب بالصب مع معالجة أولية بالكرومات وطلاء صناعي من الفلوروكربون، مما يوفر مقاومة لرذاذ الملح لأكثر من 1000 ساعة في البيئات البحرية والصناعية الثقيلة.

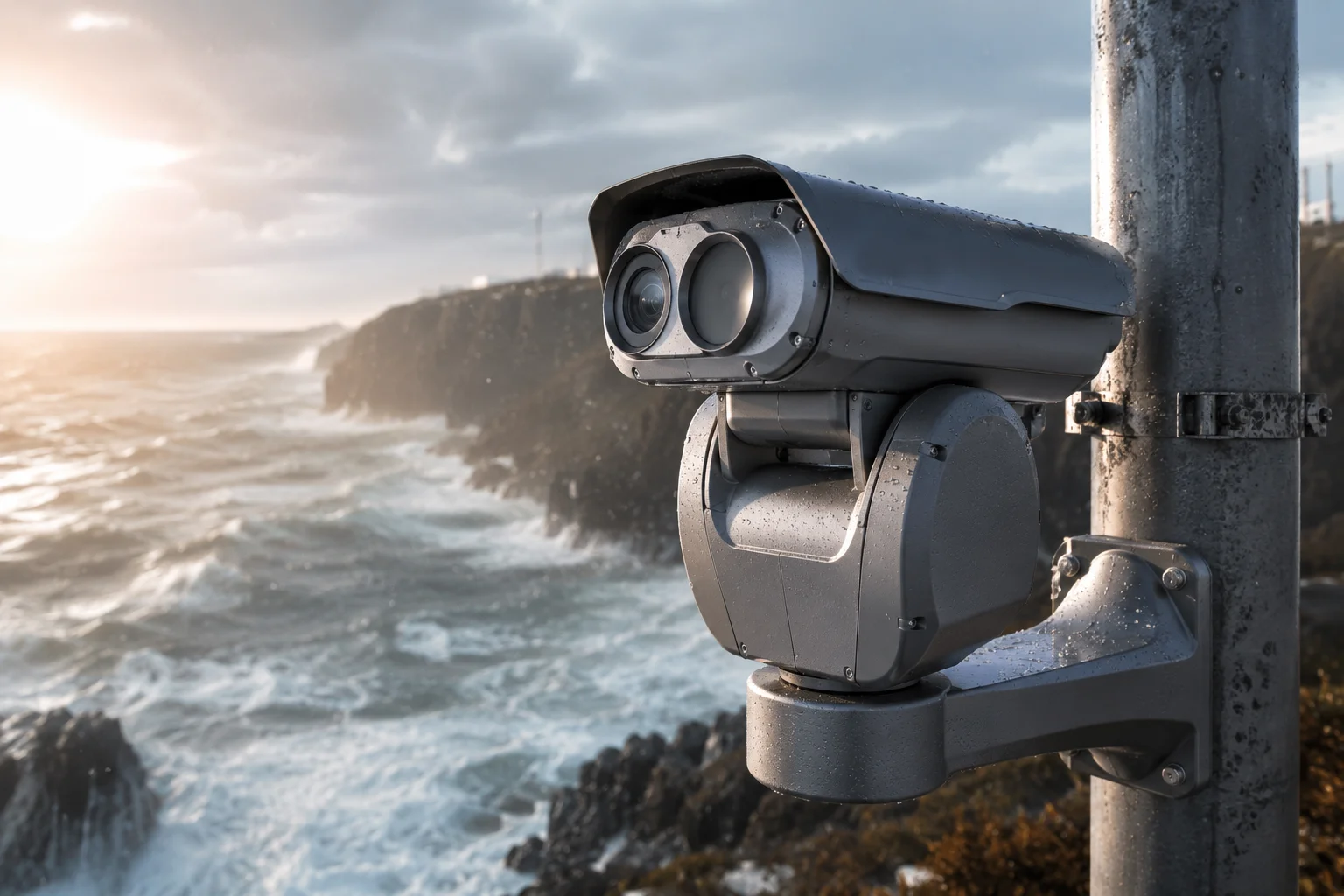

غلاف كاميرا PTZ مقاوم للتآكل معيار ISO 12944 C5-M

أدناه، سأوضح بالتفصيل كيف ينطبق هذا المعيار على التركيبات الواقعية، وماذا يعني ذلك لميزانيتك، وأين تكمن الحدود. دعنا ندخل في التفاصيل.

كيف يقلل الغلاف المصنف C5-M من تكاليف الصيانة الخاصة بي للتركيبات البحرية أو الساحلية؟

كل رحلة شاحنة إلى موقع ساحلي بعيد تكلف المال. لقد تحدثت مع مدمجين ينفقون أكثر على زيارة خدمة واحدة أكثر من تكلفة الكاميرا نفسها. الغلاف الذي يفشل مبكرًا يحول المشروع الجيد إلى مستنقع للمال.

يقلل الغلاف المصنف C5 من تكاليف الصيانة الخاصة بك عن طريق تمديد الوقت بين الاستبدالات من 2-3 سنوات إلى 15+ سنة في البيئات البحرية. هذا يعني عددًا أقل من رحلات الشاحنات، وقطع غيار أقل، ومكالمات غاضبة أقل من عميلك النهائي بشأن بقع الصدأ وفشل الكاميرا.

غلاف PTZ المصنف C5-M لتوفير صيانة التركيبات الساحلية

التكلفة الحقيقية لفشل التآكل

دعني أضع هذا في أرقام واضحة. عندما يفشل غلاف الكاميرا على منصة نفط ساحلية أو منشأة ميناء، فإنك لا تخسر الكاميرا فقط. أنت تخسر تكلفة العمالة لإرسال فني. أنت تخسر وقت التوقف عن العمل. قد تخسر العقد إذا حدث ذلك كثيرًا.

سمعت من مدمجين في تكساس وفلوريدا يخصصون ميزانية تتراوح بين 800 دولار و 1500 دولار لكل استدعاء خدمة للمواقع الساحلية البعيدة. يشمل ذلك السفر، وتأجير معدات الرفع، ووقت الفني. إذا فشل غلاف رخيص بعد 18 شهرًا، فإنك تواجه مكالمتين أو ثلاث مكالمات خدمة على مدار فترة عقد مدتها خمس سنوات. هذا يعني 2400 دولار إلى 4500 دولار كتكاليف إضافية فوق الأجهزة البديلة.

كيف يغير الحماية C5 الحسابات

تم تصميم الغلاف المصنف C5 المطلي بشكل صحيح ليدوم دورة حياة كاملة لإلكترونيات الكاميرا. يحدد معيار ISO 12944 فئات المتانة. بالنسبة لبيئات C5، يعني تصنيف المتانة “عالي جدًا” أن نظام الطلاء يجب أن يستمر لأكثر من 25 عامًا قبل الصيانة الرئيسية الأولى.

عامل التكلفة	غلاف رخيص (بدون تصنيف C5)	غلاف مصنف C5
عمر الغلاف المتوقع	2-4 سنوات في الهواء الساحلي	15-25 سنة في الهواء الساحلي
مكالمات الخدمة كل 5 سنوات	2-3 زيارات	0 زيارات
التكلفة الإضافية المقدرة لكل كاميرا	2,400 - 4,500 دولار	$0
رضا العميل النهائي	منخفض (صدأ مرئي، أعطال)	مرتفع (مظهر نظيف، موثوق)
مخاطر المطالبة بالضمان	عالية	منخفض جدًا

لماذا يتفوق الألمنيوم على الفولاذ في البيئات البحرية

يعتقد البعض أن الفولاذ المقاوم للصدأ هو الخيار الأفضل للهواء المالح. هذا ليس صحيحًا دائمًا. يتمتع الألمنيوم المصبوب بالحقن مع طلاء مناسب بميزة رئيسية: فهو لا يطور تآكل الشقوق عند المفاصل بالطريقة التي يمكن أن يفعلها الفولاذ المقاوم للصدأ. الألمنيوم أيضًا أخف وزنًا، وهذا مهم عندما تقوم بتركيب كاميرا PTZ على عمود أو سارية تحمل بالفعل حمل الرياح.

يستخدم غلافنا الألمنيوم المصبوب بالحقن لأنه يمنحنا تحكمًا دقيقًا في الأبعاد. كل وحدة تخرج من القالب بنفس الطريقة. هذا يعني أن سمك الطلاء يظل متساويًا عبر السطح. لا توجد نقاط ضعيفة. لا توجد نقاط ضعف يمكن للملح أن يتسلل إليها.

كما أن الطلاء العلوي بالفلوروكربون يقاوم التدهور الناتج عن الأشعة فوق البنفسجية. في تكساس، تحصل على شمس قوية على مدار السنة. الطلاء الذي يتشقق أو يتفتت تحت الأشعة فوق البنفسجية سيكشف المعدن الموجود تحته. تم اختبار نظام الطلاء الخاص بنا لمقاومة الأشعة فوق البنفسجية على وجه التحديد لأننا نعرف أين تنتهي هذه الكاميرات.

هل التجميع بأكمله، بما في ذلك الوصلات والأقواس، معتمد للملوحة العالية والرطوبة العالية؟

هذا هو السؤال الذي يفصل المشترين الجادين عن المتسوقين العاديين. أنا أحترم ذلك. لأن جسم الكاميرا يمكن أن يكون مثاليًا، ولكن إذا صدئ حامل التركيب، فسوف يسقط الجهاز بأكمله من العمود.

تم تصميم التجميع الكامل، بما في ذلك الحوامل والمسامير وموانع تسرب الكابلات، للبيئات ذات الملوحة العالية والرطوبة العالية. تتلقى جميع المكونات المعدنية المكشوفة نفس عملية المعالجة السطحية. تُستخدم مثبتات الفولاذ المقاوم للصدأ 316 عند جميع نقاط الوصل الخارجية لمنع التآكل الجلفاني بين المعادن المختلفة.

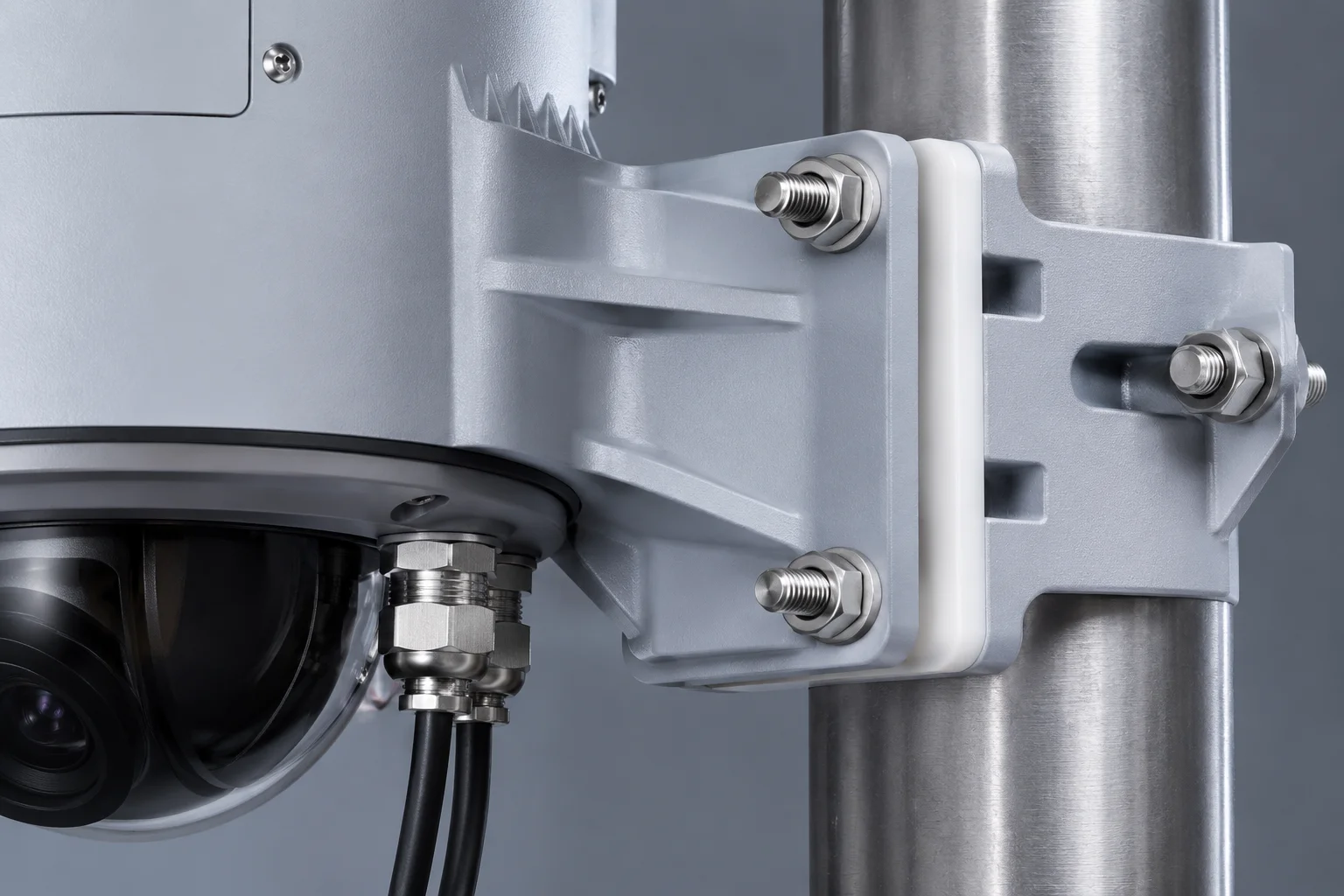

تجميع كامل لكاميرا PTZ، مفاصل، حوامل، مقاومة للتآكل

مشكلة الحلقة الضعيفة

معظم أعطال الكاميرات في البيئات البحرية لا تبدأ من الغلاف الرئيسي. تبدأ عند المفاصل. البراغي. نقاط دخول الكابلات. لوحة التركيب حيث يتلامس معدنان مختلفان.

عندما يتلامس معدنان مختلفان في وجود ماء مالح، يحدث تآكل جلفاني. إنها تفاعل كهروميكيميائي. المعدن الأقل نبلاً يذوب. لهذا السبب لا يمكنك ببساطة ربط غلاف من الألومنيوم بقوس من الفولاذ الكربوني العادي وتسميته بدرجة بحرية.

نهج التجميع الخاص بنا

نعالج هذا على ثلاثة مستويات:

المستوى 1: اختيار المواد يستخدم كل قوس وذراع تثبيت نفس سبيكة الألومنيوم المصبوبة بالقالب مثل الجسم الرئيسي. نفس عملية الطلاء. نفس السماكة. هذا يحافظ على النظام بأكمله عند نفس جهد التآكل.

المستوى 2: درجة المثبتات جميع المثبتات الخارجية هي فولاذ مقاوم للصدأ 316¹ (درجة بحرية). لا نستخدم الدرجة 304، والتي لا تزال يمكن أن تتآكل في البيئات عالية الكلوريد. تحتوي الدرجة 316 على الموليبدينوم، مما يمنحها مقاومة أفضل بكثير للملح.

المستوى 3: العزل حيث يجب أن تلتقي معادن مختلفة (على سبيل المثال، عند التثبيت على عمود فولاذي مجلفن)، نستخدم حلقات عزل نايلون². هذه تكسر المسار الكهربائي بين المعادن وتوقف التآكل الجلفاني قبل أن يبدأ.

ماذا عن نقاط دخول الكابل؟

غدد الكابلات³ هي نقطة فشل شائعة أخرى. يتسرب الماء عبر مدخل الكابل، ويستقر داخل الغلاف، ويتآكل الإلكترونيات من الداخل إلى الخارج. تصنيفات غدد الكابل الخاصة بنا هي الإصدارات المصنفة IP67⁴ الحد الأدنى. تستخدم أختام ضغط السيليكون التي تحافظ على مرونتها في درجات حرارة تتراوح من -40 درجة مئوية إلى +70 درجة مئوية. المطاط البارد يصبح هشًا ويتشقق. أختامنا لا تفعل ذلك.

مكون التجميع	المواد	طريقة الحماية من التآكل
جسم الغلاف الرئيسي	ألومنيوم مصبوب بالقالب (ADC12)	طلاء كرومات + فلوروكربون (200-320 ميكرومتر)
حامل التثبيت	ألمنيوم مصبوب	نفس طلاء جسم الهيكل
مثبتات خارجية	ستانلس ستيل 316	مقاومة متأصلة للتآكل بدرجة بحرية
غدد الكابلات	نحاس مطلي بالنيكل / نايلون	مختوم بمعيار IP67، مقاوم للأشعة فوق البنفسجية
غلاف محرك المساحة	ألومنيوم مطلي	نفس عملية الجسم الرئيسي
واقي شمسي	ألومنيوم مطلي	نفس عملية الجسم الرئيسي

هل يمكنني استخدام هذه الكاميرات في المناطق الصناعية الثقيلة ذات التلوث الكبريتي أو الكيميائي العالي؟

أتلقى هذا السؤال كثيرًا من العملاء الذين يديرون المصافي ومصانع المواد الكيميائية ومصانع الصلب. الهواء في هذه الأماكن قاسٍ. ليس مجرد ملح. إنه ثاني أكسيد الكبريت وكبريتيد الهيدروجين والمطر الحمضي. نوع مختلف من الهجوم على المعدن.

نعم. يغطي تصنيف ISO 12944 C5 البيئات البحرية (سابقًا C5-M) والصناعية (سابقًا C5-I). نظام الطلاء الخاص بنا يقاوم مركبات الكبريت والتكثيف الحمضي والأبخرة الكيميائية الموجودة في المصافي ومحطات الطاقة ومرافق التصنيع الثقيلة.

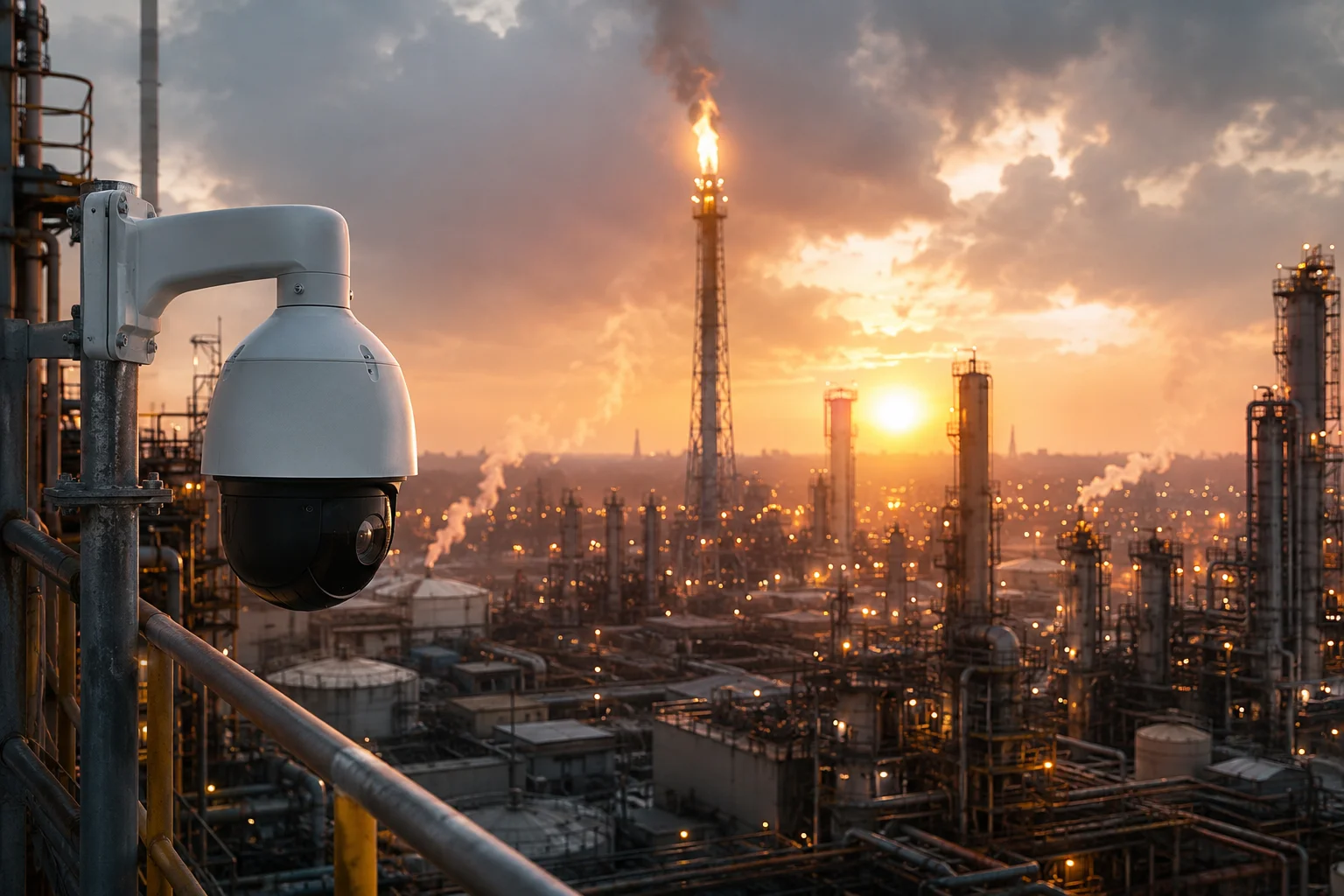

كاميرا PTZ منطقة صناعية ثقيلة مقاومة للتلوث الكيميائي

فهم التآكل الصناعي مقابل التآكل البحري

التآكل البحري يتعلق بشكل أساسي بأيونات الكلوريد من الملح. التآكل الصناعي مختلف. يتضمن غازات حمضية تذوب في الرطوبة على سطح الكاميرا وتشكل أحماضًا ضعيفة. هذه الأحماض تهاجم المعدن والطلاء بطرق مختلفة عن الملح.

ثاني أكسيد الكبريت (SO₂) من المداخن يمتزج مع الرطوبة لتكوين حمض الكبريتوز. كبريتيد الهيدروجين (H₂S) من معالجة النفط والغاز يهاجم مكونات النحاس والفضة داخل الإلكترونيات. أكاسيد النيتروجين من الاحتراق تخلق حمض النيتريك على الأسطح الرطبة.

اعترف معيار ISO 12944 القديم بهذا الاختلاف من خلال وجود فئات منفصلة C5-M (بحرية) و C5-I (صناعية). تم دمجها في مراجعة عام 2018 في فئة C5 واحدة لأن أنظمة الطلاء التي تصمد في بيئة واحدة تصمد عمومًا في البيئة الأخرى. نهج الحماية هو نفسه: طلاءات حاجز سميكة وخاملة كيميائيًا.

لماذا يعمل طلاء الفلوروكربون في البيئات الكيميائية

طلاءات الفلوروكربون (تسمى أيضًا بولي فينيليدين فلورايد (كيينار)⁵ أو الطلاءات القائمة على Kynar) تحتوي على رابطة كربون-فلور. هذه واحدة من أقوى الروابط في الكيمياء العضوية. الأحماض والمذيبات والعوامل المؤكسدة تجد صعوبة بالغة في كسرها. لهذا السبب غالبًا ما تستخدم معدات المعالجة الكيميائية بطانات الفلوروبوليمر.

يستخدم طلاء الغلاف الخاص بنا نفس الكيمياء هذه على السطح الخارجي. والنتيجة هي سطح:

• لا يتفاعل مع حمض الكبريتيك أو النيتريك بتركيزات محيطة
• لا يمتص الرطوبة التي يمكن أن تحمل المواد الكيميائية المذابة إلى المعدن
• لا يتحلل تحت التعرض للأشعة فوق البنفسجية، مما قد يكشف الطبقة التمهيدية
• يحافظ على خصائصه الحاجزة لأكثر من 15 عامًا في التعرض الصناعي المستمر

تطبيق واقعي: أمن محيط المصفاة

قامت مصفاة في الشرق الأوسط بتركيب كاميرات PTZ الخاصة بنا على طول سياج المحيط. تقع الكاميرات على بعد 200 متر في اتجاه الريح من مدخنة. بعد 3 سنوات من التشغيل، لم تظهر الأغلفة أي تدهور في الطلاء، أو تآكل، أو تآكل مرئي عند أي مفصل. تظل الإلكترونيات بالداخل جافة وعاملة.

هذا مهم لأنه في هذه البيئات، لا يمكنك إيقاف العمليات بسهولة لاستبدال كاميرا. نوافذ الصيانة المجدولة نادرة ومكلفة. المعدات التي تدوم فترة العقد بأكملها دون تدخل توفر أموالًا حقيقية.

هل يشمل تصنيف ISO 12944 سبيكة الألمنيوم المحددة (ADC12) المستخدمة في جسم PTZ؟

هذا سؤال تقني دقيق. أقدر عندما يتعمق المشترون في مواصفات المواد بدلاً من مجرد قبول ادعاءات التسويق. دعني أقدم لك إجابة صريحة.

لا تصادق ISO 12944 على سبائك محددة. إنها تصادق على نظام الطلاء الكامل المطبق على ركيزة. سبائك الألومنيوم ADC12 هي ركيزة ممتازة لأنظمة الطلاء المصنفة C5 بسبب سطحها المصقول، ومساميتها المنخفضة، والتصاقها القوي بطبقات التحويل الكروماتية. يقيم المعيار النظام الكامل: تحضير الركيزة، والطبقة التمهيدية، والطبقة العلوية معًا.

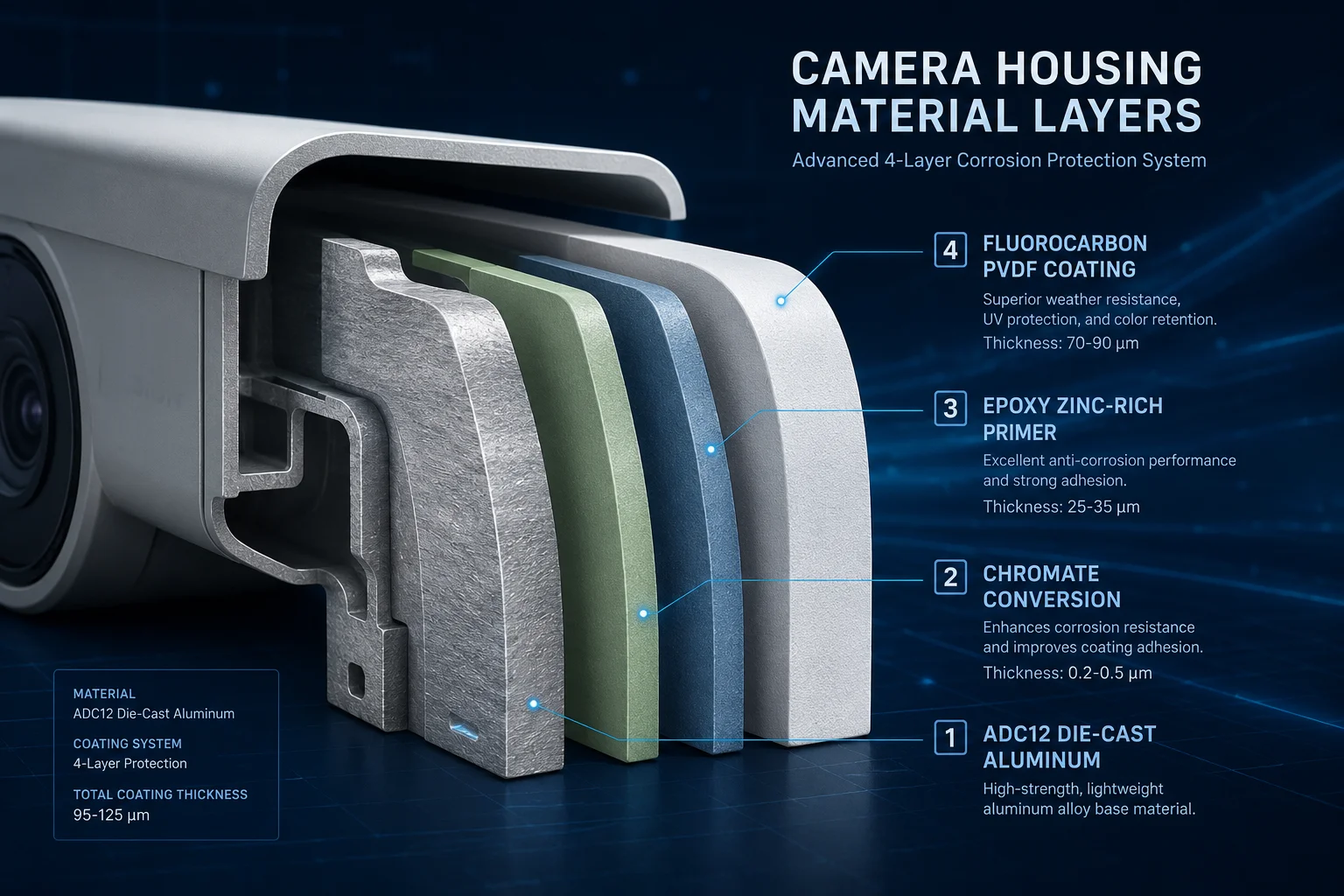

نظام طلاء لجسم كاميرا PTZ من سبائك الألومنيوم ADC12 وفقًا لمعيار ISO 12944

ما تصادق عليه ISO 12944 فعليًا

هناك سوء فهم شائع هنا. ISO 12944 ليس شهادة مادة. إنها شهادة نظام طلاء. يحدد المعيار:

1. فئات التآكل (من C1 إلى C5، بالإضافة إلى CX للمنصات البحرية)
2. درجات تحضير السطح (مدى نظافة المعدن قبل الطلاء)
3. مواصفات نظام الطلاء (نوع الطلاء التمهيدي، والطبقة الوسطى، والطبقة النهائية، والسماكة الإجمالية)
4. توقعات المتانة (منخفض، متوسط، مرتفع، مرتفع جدًا)

السبيكة نفسها غير مصنفة. ما يهم هو مدى التصاق الطلاء بتلك السبيكة ومدى أداء النظام كوحدة واحدة في الاختبارات المعجلة.

لماذا ADC12 هو الخيار الصحيح لهذا التطبيق

ADC12 (تسمى أيضًا A383 في النظام الأمريكي) هي سبيكة ألومنيوم عالية السيليكون مصممة للصب بالقالب تحت الضغط. إليك سبب أدائها الجيد تحت نظام طلاء C5:

جودة السطح: الصب بالقالب باستخدام ADC12 ينتج سطحًا أملسًا وكثيفًا مع مسامية منخفضة جدًا. الأسطح المسامية تحبس الهواء والرطوبة تحت الطلاء، مما يسبب التقرح. تقلل ADC12 من هذا الخطر.

الاستقرار الأبعادي: تتميز السبيكة بانكماش منخفض أثناء التبريد. هذا يعني تفاوتات ضيقة على الهيكل، مما يعني سماكة طلاء متساوية عبر جميع الأسطح. لا توجد نقاط ضعيفة يمكن أن تبدأ منها التآكل.

التصاق الكرومات: تستجيب ADC12 بشكل جيد جدًا لـ طلاء تحويل الكرومات (Alodine)⁶ (يسمى أيضًا طلاء التحويل الكيميائي أو معالجة Alodine). ترتبط طبقة الكرومات على المستوى الجزيئي بسطح أكسيد الألومنيوم. هذا يعطي الطلاء التمهيدي شيئًا قويًا للتشبث به.

حزمة الطلاء الكاملة على ADC12

الطبقة	المواد	السُمك	الوظيفة
الركيزة	ADC12 ألومنيوم مصبوب بالقالب ADC12	غير متاح	الجسم الهيكلي، تبديد الحرارة
المعالجة المسبقة	طلاء تحويل الكرومات	1-3 ميكرومتر	تعزيز الالتصاق، حاجز تآكل أساسي
برايمر	طلاء أساسي إيبوكسي غني بالزنك7	60-80 ميكرومتر	حماية كاثودية، التصاق بالطلاء العلوي
طبقة علوية	طلاء فلوروكربون (PVDF)	140-240 ميكرومتر	مقاومة للأشعة فوق البنفسجية، حاجز كيميائي، جماليات
السماكة الإجمالية الجافة (DFT)	—	200-320 ميكرومتر	يفي بمعيار ISO 12944 C5 VH للمتانة

ملاحظة حول تحديث معيار 2018

إذا كانت وثائق المواصفات الخاصة بك لا تزال تشير إلى “C5-M”، فيجب أن تعلم أن الإصدار الحالي من ISO 12944:2018 قد دمج C5-M و C5-I في فئة C5 واحدة. الجديد ISO 12944 CX⁸ تغطي الفئة الآن البيئات البحرية الأكثر تطرفًا (مناطق الرذاذ المباشر على منصات النفط، على سبيل المثال).

يتوافق غلافنا مع C5. لتركيبات منصات النفط البحرية الحقيقية حيث تتعرض المعدات لرذاذ الأمواج المباشر، قد تكون هناك حاجة إلى تدابير إضافية مثل الأنودات التضحوية أو أنظمة الحماية الكاثودية. ولكن بالنسبة للبيئات الساحلية والموانئ والصناعية، فإن C5 هو المعيار الصحيح والكافي.

الخاتمة

تتوافق أغلفة كاميرات PTZ الخاصة بنا مع متطلبات ISO 12944 C5 لمقاومة التآكل من خلال نظام كامل: ركيزة ألومنيوم ADC12، معالجة مسبقة بالكرومات، وطلاء فلوروكربون صناعي بسماكة إجمالية 200-320 ميكرومتر. هذا يحمي استثمارك في البيئات البحرية والساحلية والصناعية الثقيلة لمدة 15 عامًا أو أكثر.

---

1. تفاصيل فنية حول الفولاذ المقاوم للصدأ 316، وهو سبيكة بحرية مع الموليبدينوم لمقاومة محسنة للكلوريد. ︎↩︎ 2. حلقات مانعة للتسرب غير موصلة تمنع التآكل الجلفاني عن طريق عزل المعادن المختلفة. ︎↩︎ 3. دليل لموانع الكابلات - التركيبات المستخدمة لتأمين وإغلاق نهاية الكابلات الكهربائية بالمعدات. ︎↩︎ 4. شرح تصنيف الحماية من دخول IP67 - مقاوم للغبار ومحمي ضد الغمر المؤقت في الماء. ︎↩︎ 5. طلاء Kynar PVDF هو بوليمر فلوري متميز معروف بمقاومته الاستثنائية للمواد الكيميائية والأشعة فوق البنفسجية. ︎↩︎ 6. معالجة التحويل الكيميائي للألمنيوم التي تشكل طبقة واقية من أكسيد الكروم وتحسن التصاق الطلاء. ︎↩︎ 7. توفر البرايمرات الإيبوكسية التي تحتوي على غبار الزنك حماية كاثودية للركيزة. ︎↩︎ 8. قدمت مراجعة عام 2018 فئة CX للبيئات البحرية الأكثر تطرفًا (مناطق الرذاذ المباشر). ︎↩︎
