هل القبة الشفافة مصنوعة من البولي كربونات المعدل (PC) أم الزجاج المقسى؟

لقد رأيت العديد من المدمجين يخسرون المال لأن قبة الكاميرا الخاصة بهم اصفرت أو شوهت الصورة بعد عام واحد فقط في الميدان.

تستخدم معظم كاميرات PTZ الصناعية قباب بولي كربونات (PC) معدلة لمقاومة الصدمات، ولكن نماذج الليزر بعيدة المدى مع تقريب 40X تتطلب نوافذ زجاجية مقواة مع طلاء AR للحفاظ على الوضوح البصري. أفضل التصميمات تستخدم نهجًا هجينًا - زجاج للمسار البصري و PC للغلاف الواقي.

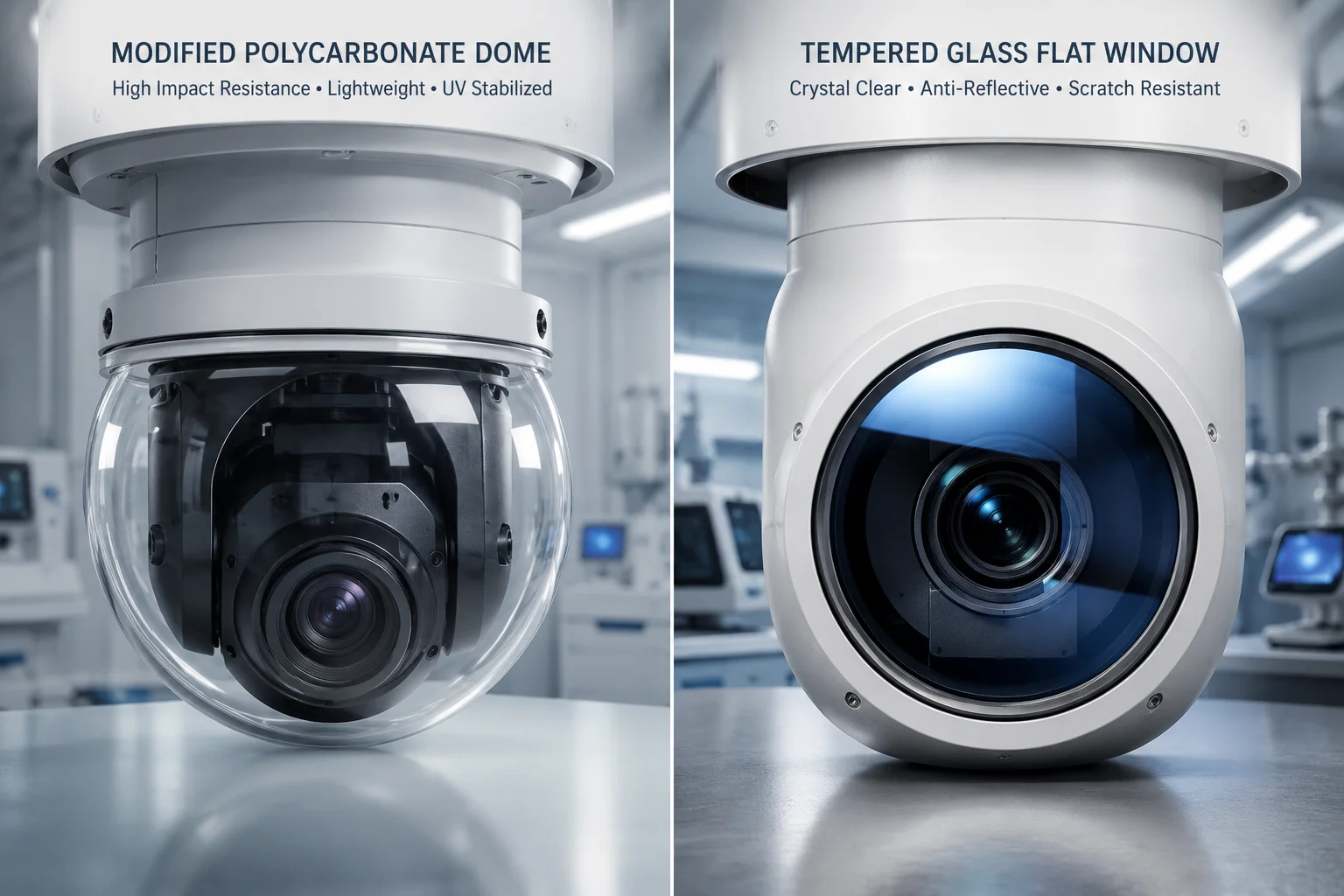

مقارنة مواد قبة كاميرا PTZ: PC مقابل الزجاج المقوى

أدناه، سأجيب على الأسئلة الأربعة الأكثر شيوعًا التي أتلقاها من مدمجي الأنظمة حول مواد القباب. كل إجابة تأتي من اختبارات واقعية وردود فعل ميدانية عبر آلاف عمليات النشر.

هل ستحافظ قبة PC المعدلة على وضوحها البصري دون “اصفرار” بعد 3 سنوات من التعرض للأشعة فوق البنفسجية؟

لقد قمت شخصيًا باستبدال عشرات القبب الرخيصة من PC التي اصفرت في أقل من 18 شهرًا. إنها غلطة مكلفة يمكن تجنبها بسهولة.

قبة PC معدلة بشكل صحيح مع مثبتات للأشعة فوق البنفسجية وطلاءات مقواة ستحافظ على الوضوح البصري لأكثر من 5 سنوات دون اصفرار. الكلمة المفتاحية هي “معدلة” - البولي كربونات الخام بدون حماية من الأشعة فوق البنفسجية ستتدهور بسرعة تحت أشعة الشمس المباشرة، خاصة في ولايات جنوب الولايات المتحدة أو مناخات الشرق الأوسط.

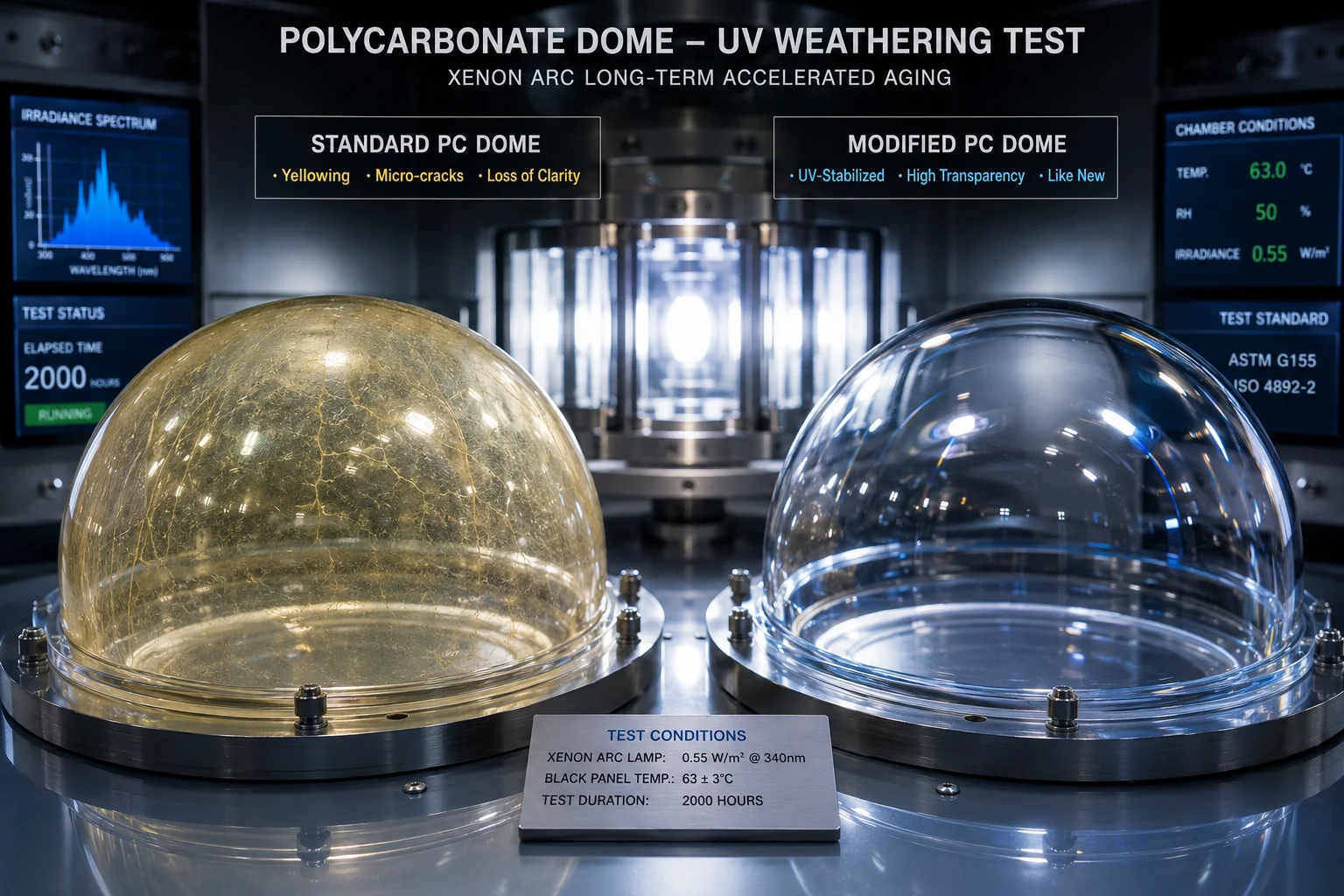

نتائج اختبار مقاومة الأشعة فوق البنفسجية واصفرار قبة PC المعدلة

ما الذي يسبب الاصفرار في قباب PC؟

البولي كربونات بلاستيك قوي. يمكنه تحمل رصاصة دون أن يتحطم. لكن له نقطة ضعف واحدة: الأشعة فوق البنفسجية تكسر سلاسلها الجزيئية بمرور الوقت. تسمى هذه العملية التحلل الضوئي¹.

تعتمد سرعة الاصفرار على ثلاثة عوامل:

• شدة الأشعة فوق البنفسجية - كاميرا في أريزونا تحصل على 3 أضعاف الأشعة فوق البنفسجية مقارنة بكاميرا في سياتل.
• درجة المادة - تستخدم PC الرخيصة حبيبات معاد تدويرها مع شوائب تسرع التحلل.
• المعالجة السطحية — تعمل الطلاءات كواقي شمسي للبلاستيك.

كيف يحل البولي كربونات “المعدل” المشكلة

عندما نقول “بولي كربونات معدل”، فإننا نعني أن المادة الخام قد تم تحسينها على المستوى الجزيئي. إليك ما نضيفه:

مادة مضافة	الوظيفة	التأثير على العمر الافتراضي
مثبت UV-327	يمتص الأشعة فوق البنفسجية قبل وصولها إلى نواة البولي كربونات	يطيل الوضوح إلى 5-7 سنوات
HALS (مثبت الضوء الأميني المعاق)	يحبس الجذور الحرة التي تسبب انقسام السلسلة	يمنع الهشاشة
طلاء نانو سيليكا صلب	ينشئ طبقة سطحية شبيهة بالزجاج	يمنع الخدوش من الرمال والغبار

بيانات الأداء في العالم الحقيقي

في اختبارات التقادم المتسارعة لدينا، نعرض عينات القبة لـ 2000 ساعة من مصباح قوس الزينون² الإشعاع. هذا يحاكي ما يقرب من 5 سنوات من التعرض الخارجي في منطقة ذات أشعة فوق بنفسجية عالية مثل تكساس أو المملكة العربية السعودية.

النتائج من مختبرنا:

• بولي كربونات غير معدل: اصفرار مرئي عند 400 ساعة. ينخفض ​​النفاذ إلى أقل من 85% عند 800 ساعة.
• بولي كربونات معدل (قياسي لدينا): لا يوجد اصفرار مرئي عند 2000 ساعة. تظل النفاذ أعلى من 90%.
• زجاج مقسّى: لا تغيير عند 2000 ساعة. تظل النفاذ عند 98%.

لذا نعم، البولي كربونات المعدل يتحمل جيدًا. ولكن إذا كان مشروعك يعمل في مناطق الأشعة فوق البنفسجية القصوى وتحتاج إلى عدم تدهور على الإطلاق على مدى 10 سنوات، فإن الزجاج هو الخيار الأكثر أمانًا للنافذة البصرية.

متى يجب أن تقلق؟

إذا لم يتمكن المورد الخاص بك من إخبارك بمثبتات الأشعة فوق البنفسجية التي يستخدمونها، فهذه علامة حمراء. اطلب تقرير اختبار التقادم بالزينون. أي مصنع جاد سيكون لديه واحد. إذا لم يكن لديهم، فمن المحتمل أن يكون القبة عبارة عن بولي كربونات سلعي غير معدل - وسوف يصفر.

كيف تقارن قبة الزجاج المقوى من حيث مقاومة الصدمات وانعكاس الأشعة تحت الحمراء ليلاً؟

لقد كان لدي عميل في كندا رفض كاميرا ذات قبة زجاجية لأنه افترض أن الزجاج يعني هشاشة. لقد كان مخطئًا - ولكن قلقه بشأن انعكاس الأشعة تحت الحمراء كان صحيحًا.

الزجاج المقسّى أقوى بـ 4-5 مرات من الزجاج العادي ويمر اختبارات الصدمات IK09³, ، ولكنه لا يمكن أن يضاهي تصنيف IK10 للبولي كربونات. ومع ذلك، فإن الزجاج ذو الطلاء المضاد للانعكاس متعدد الطبقات يقلل من انعكاس الأشعة تحت الحمراء الداخلي إلى أقل من 0.5%، وهو أمر بالغ الأهمية لكاميرات PTZ المجهزة بالليزر التي تعمل ليلاً.

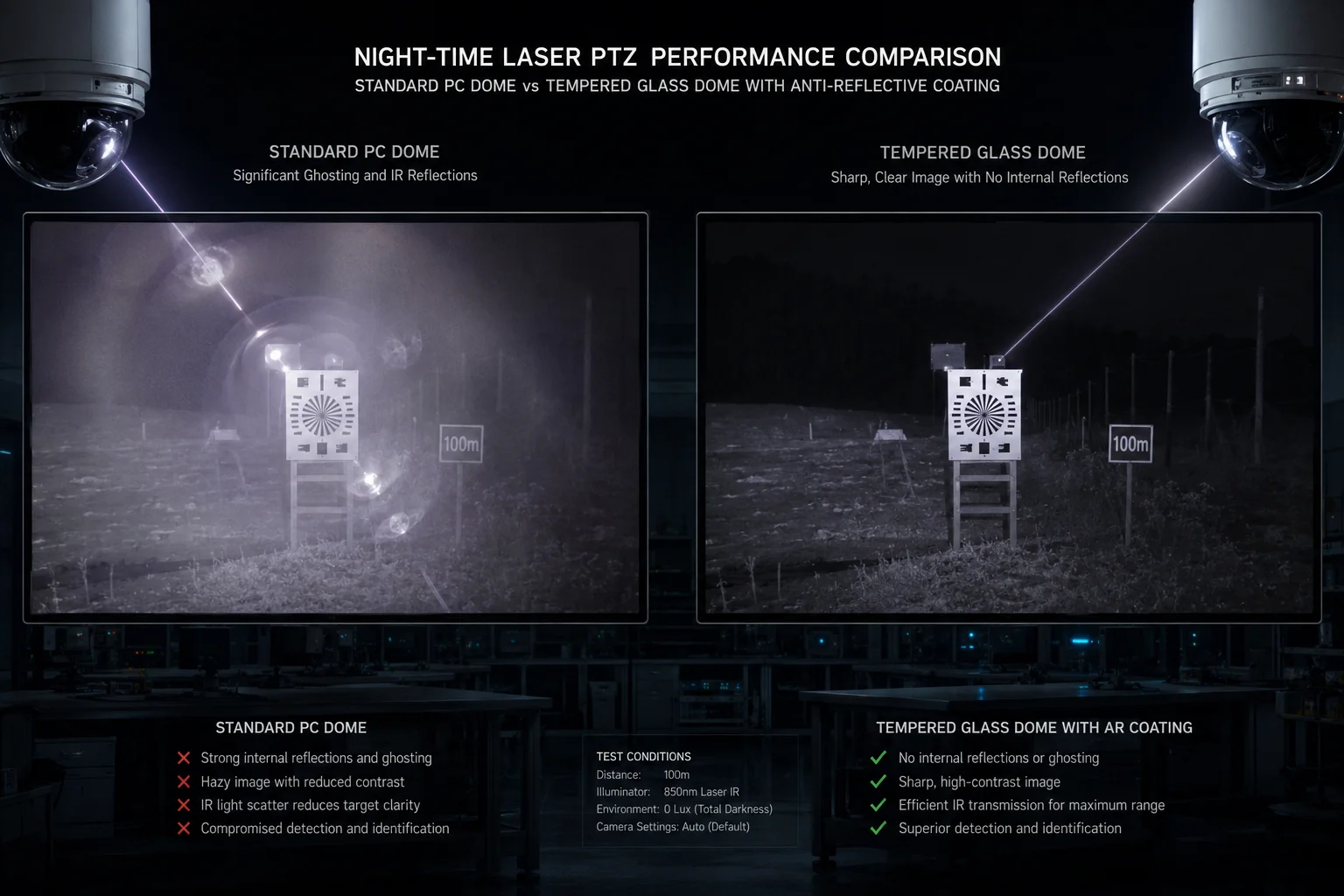

اختبار صدمات قبة الزجاج المقسّى ومقارنة انعكاس الأشعة تحت الحمراء

مقاومة الصدمات: الزجاج مقابل البولي كربونات

لنكن مباشرين. البولي كربونات يفوز في الصدمات. لا توجد مقارنة في امتصاص الطاقة الخام. لكن الزجاج المقسّى ليس ضعيفًا أيضًا. إليك كيف يقارنون تحت اختبارات الصدمات القياسية IK:

تصنيف IK	طاقة الصدمة (جول)	نتيجة البولي كربونات	نتيجة الزجاج المقسّى
IK08	5 جول	نجاح	نجاح
IK09	10 جول	نجاح	نجاح
IK10	20 جول	نجاح	فشل (تشققات)
ما بعد IK10	50 جول	نجاح (تشوه)	تحطم

بالنسبة لمعظم التركيبات التجارية - مواقف السيارات، تقاطعات المدن، محيط المباني - فإن IK09 أكثر من كافٍ. أنت تحتاج فقط إلى IK10 إذا كانت الكاميرا في متناول أيدي المخربين المحتملين، مثل ساحة سجن أو ميدان عام معرض للشغب.

مشكلة انعكاس الأشعة تحت الحمراء

هنا حيث يكتسب الزجاج مكانته. عندما يطلق جهاز إضاءة الليزر ضوء الأشعة تحت الحمراء ليلاً، يرتد بعض هذا الضوء عن السطح الداخلي للغطاء. هذا يخلق ضبابًا ساطعًا أو “صورة شبحية” تمحو الصورة.

تتمتع أغطية البولي كربونات بانعكاسية سطح أعلى - حوالي 8-10% لكل سطح بدون طلاء. هذا يعني أن ما يصل إلى 20% من طاقة الليزر الخاصة بك يمكن أن ترتد داخل الغطاء. بالنسبة لكاميرا قصيرة المدى، يمكن التحكم في ذلك. بالنسبة لنظام ليزر بطول 800 متر، فهذه كارثة.

الزجاج المطلي بطلاء مضاد للانعكاس يقلل من انعكاسية السطح إلى 0.2-0.5% لكل سطح. يمر الليزر بوضوح. لا صور شبحية. لا ضباب. تصل القوة الكاملة إلى الهدف.

لماذا لا يتم طلاء البولي كربونات فقط؟

يمكنك طلاء البولي كربونات بأفلام مضادة للانعكاس. بعض المصنعين يفعلون ذلك. ولكن هناك مشكلتان:

1. الالتصاق: ترتبط الطلاءات المضادة للانعكاس بشكل أفضل بالزجاج على المستوى الجزيئي. على البولي كربونات، تميل إلى التقشر أو التشقق بعد التغيرات الحرارية.
2. استواء السطح: قباب الكمبيوتر الشخصي منحنية. الأسطح المنحنية تخلق سماكة طلاء غير متساوية، مما يسبب تداخل الألوان عند مستويات التكبير العالية.

لهذا السبب تستخدم طرازات PTZ الليزرية التي يصل مداها إلى 800 متر نافذة زجاجية مسطحة للمسار البصري. الزجاج المسطح يقبل طلاء AR موحد. النتيجة هي صور ليلية واضحة وخالية من الظلال عند التكبير الكامل.

هل مادة PC “صحيحة بصريًا” لمنع تشوه الصورة عند مستويات التقريب العالية 40X؟

لقد اختبرت كاميرات بدت واضحة عند تكبير 1X ولكنها تحولت إلى فوضى ضبابية عند تكبير 40X. كانت العدسة جيدة. القبة كانت المشكلة.

تتسبب قباب الكمبيوتر الشخصي المنحنية القياسية في تشويه بصري يمكن قياسه عند مستويات التكبير التي تزيد عن 20X، مما يجعلها غير مناسبة لمهام تحديد الهوية بعيدة المدى. لتطبيقات التكبير 40X، يلزم وجود نافذة زجاجية مقواة مسطحة بسماكة مضبوطة (±0.1 مم) للحفاظ على الوضوح من الحافة إلى الحافة.

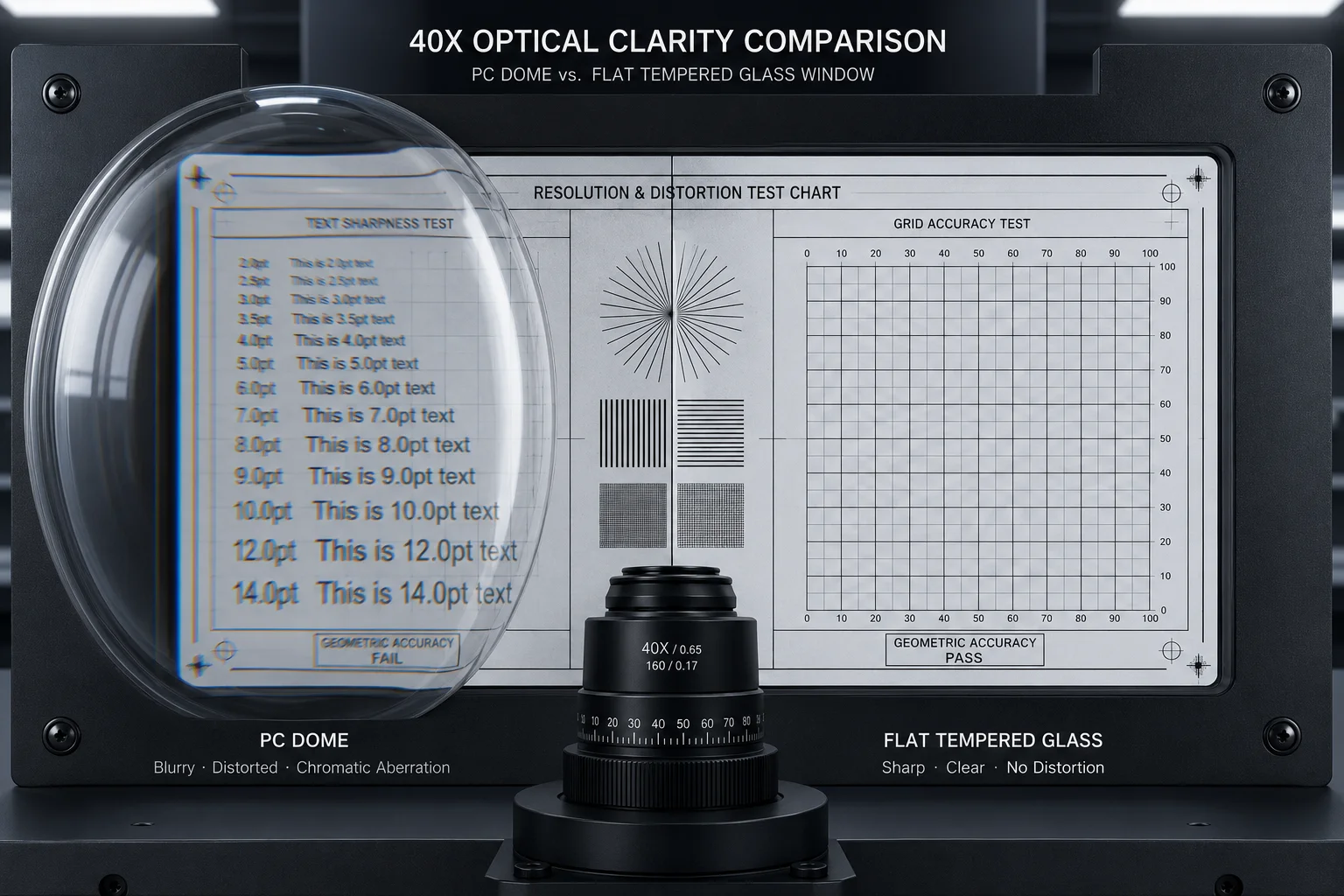

مقارنة التشويه البصري بين قبة الكمبيوتر الشخصي ونافذة الزجاج المسطح عند تكبير 40X

لماذا تتسبب القبب المنحنية في تشويه الصورة

تعمل القبة المنحنية مثل عدسة ضعيفة. ينحني الضوء عند مروره عبر السطح المنحني. عند التكبير المنخفض، يكون هذا الانحناء صغيرًا جدًا بحيث لا يمكن ملاحظته. ولكن عند تكبير 40X، فإنك تقوم بتكبير كل شيء - بما في ذلك الأخطاء البصرية للقبة.

الأنواع الرئيسية للتشويه من قبة كمبيوتر شخصي منحنية:

• الانحراف الكروي⁵: يركز الضوء عند حافة القبة في نقطة مختلفة عن الضوء في المركز.
• التشتت اللوني⁶: تنحني الأطوال الموجية المختلفة (الألوان) بزوايا مختلفة قليلاً، مما يخلق تداخل الألوان.
• الاستجماتيزم: تركز الخطوط الأفقية والرأسية على مسافات مختلفة، مما يجعل النص غير قابل للقراءة.

معيار “المصحح بصريًا”

“المصحح بصريًا” يعني أن القبة تحدث تشويهًا أقل من 1/4 موجة عبر مجال الرؤية. هذا معيار مستعار من بصريات التلسكوب. عدد قليل جدًا من قباب الكمبيوتر الشخصي تلبي هذا المعيار بسبب:

1. قولبة الحقن تخلق سماكة جدار غير متساوية.
2. الكمبيوتر الشخصي لديه معامل انكسار⁷ أعلى تباينًا من الزجاج.
3. الهندسة المنحنية تضخم أي عدم اتساق في السماكة.

كيف يحل الزجاج المسطح هذه المشكلة

النافذة المسطحة لها انحناء صفري. يمر الضوء بشكل مستقيم دون انحناء. مصدر التشوه الوحيد هو سمك الزجاج نفسه. من خلال التحكم في السمك إلى ±0.1 مم واستخدام زجاج عائم بصري، نحافظ على التشوه أقل من عتبة الموجة 1/4 حتى عند تكبير 40X.

التأثير العملي على مشروعك

إذا كنت تقوم بنشر كاميرا PTZ بتكبير 40X لقراءة لوحات الأرقام على مسافة 500 متر، فإن تشوه القبة ليس مشكلة بسيطة. إنه الفرق بين لوحة قابلة للقراءة وشريط ضبابي. أنا دائمًا أقول للمدمجين: يمكن أن تكون عدستك مثالية، ويمكن أن يكون مستشعر الكاميرا مثاليًا، ولكن إذا أضافت القبة تشوهًا، فقد أهدرت أموالك على بصريات متميزة.

بالنسبة للكاميرات المستخدمة بتكبير 20X أو أقل - مراقبة المنطقة العامة، مراقبة الحشود، نظرة عامة على المحيط - تعمل قبة الكمبيوتر المعدلة عالية الجودة بشكل جيد. التشوه عند مستويات التكبير هذه غير مرئي في الصورة النهائية.

هل تلبي القبة معيار IK10 لمقاومة التخريب لتركيبات السلامة العامة؟

لقد طلب مني مديرو المشاريع توفير قباب زجاجية IK10. يجب أن أكون صريحًا معهم - هذا المزيج غير موجود في شكل عملي.

تلبي قباب الكمبيوتر المعدلة معيار IK10 (مقاومة الصدمات 20 جول) وهي الخيار العملي الوحيد لتركيبات السلامة العامة المقاومة للتخريب. الحد الأقصى للزجاج المقسى هو IK09. بالنسبة للمشاريع التي تحتاج إلى حماية IK10 ووضوح بصري للتكبير بعيد المدى، فإن التصميم الهجين مع غلاف خارجي من الكمبيوتر ونافذة بصرية زجاجية غائرة هو الحل الصحيح.

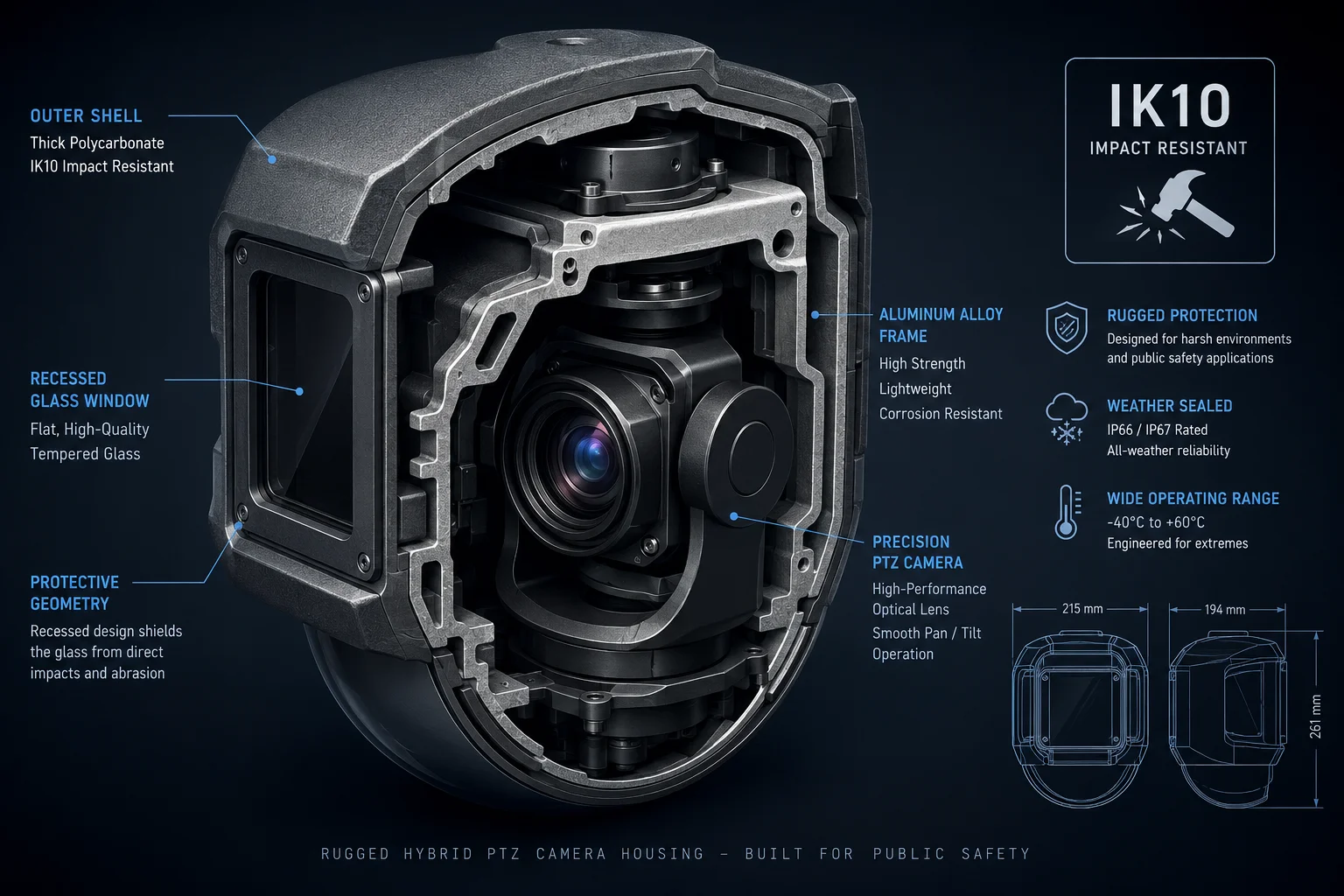

اختبار مقاومة الصدمات لقبة PTZ المقاومة للتخريب IK10

ماذا يعني IK10 فعليًا

IK10 هو أعلى تصنيف في IEC 62262⁴ المعيار. هذا يعني أن الغلاف يمكنه تحمل صدمة بقوة 20 جول - وهو ما يعادل سقوط وزن 5 كجم من ارتفاع 40 سم. في الحياة الواقعية، هذا يعادل تقريبًا ضربة كاملة بمطرقة أو صخرة ملقاة.

بالنسبة لكاميرات السلامة العامة المثبتة على أعمدة في مراكز المدن أو محطات النقل أو المرافق الإصلاحية، غالبًا ما يكون IK10 مواصفات إلزامية في وثيقة المناقصة. لا يوجد IK10، لا توجد مناقصة.

لماذا لا يمكن للزجاج الوصول إلى IK10

الزجاج المقسى قوي في الضغط ولكنه ضعيف ضد الصدمات النقطية. يركز الجسم الحاد القوة على منطقة صغيرة، ويتشقق الزجاج. من ناحية أخرى، يتشوه الكمبيوتر ويمتص الطاقة. قد ينبعج، لكنه لن يتحطم أو يفقد شفافيته.

الحل الهجين

هذا هو المكان الذي تكمن فيه الهندسة الذكية. نهجنا لكاميرات PTZ بعيدة المدى في مشاريع السلامة العامة:

المكوّن	المواد	الغرض
غلاف القبة الخارجي	كمبيوتر معدل (IK10)	يمتص الصدمات، ويحمي المكونات الداخلية
النافذة البصرية (مسار العدسة)	زجاج مقسّى مسطح مع طلاء مضاد للانعكاس	تشويه صفري، لا انعكاس للأشعة تحت الحمراء
نافذة الليزر	زجاج مقسّى مسطح مع طلاء يمرر الأشعة تحت الحمراء	أقصى نقل لليزر
جسم غير بصري	سبيكة ألومنيوم مصبوبة	الصلابة الهيكلية، تبديد الحرارة

تجلس النافذة الزجاجية في تجويف خلف غلاف الكمبيوتر. يضرب الشخص المخرب الذي يضرب القبة الكمبيوتر أولاً. النافذة الزجاجية محمية بالهندسة - فهي متراجعة عن السطح الخارجي ومحاطة بإطار الألومنيوم.

التحقق الميداني

لقد اختبرنا هذا التصميم الهجين تحت الظروف التالية:

• تأثير 20 جول على قبة الكمبيوتر عند -40 درجة مئوية (البرودة تجعل البلاستيك هشًا - لا يزال الكمبيوتر المعدل لدينا يجتاز الاختبار).
• اختبار رش الملح⁸ لمدة 1000 ساعة (التركيبات الساحلية).
• دورات الصدمة الحرارية⁹ من -40 درجة مئوية إلى +70 درجة مئوية، 100 دورة.

النتيجة: تدهور بصري صفري، فشل هيكلي صفري. تظهر قبة الكمبيوتر علامات تأثير على السطح ولكنها تحافظ على شفافيتها الكاملة. تظل النافذة الزجاجية خلفها دون مساس.

متى تحدد ماذا

توصيتي بناءً على بيئة التركيب:

• تركيب على عمود حضري (ارتفاع 4 أمتار+): تصميم هجين. خطر التخريب منخفض على ارتفاع، ولكن المواصفات غالبًا ما تتطلب IK10 للامتثال.
• منطقة عامة على مستوى الأرض أو داخلية: قبة كمبيوتر كاملة. أقصى مقاومة للتخريب. اقبل المقايضة البصرية الطفيفة عند التكبير الشديد.
• موقع بعيد (مزرعة، خط أنابيب، حدود): أولوية لنافذة زجاجية. خطر التخريب منخفض. الأداء البصري ووضوح الليزر أكثر أهمية.

الخاتمة

اختر البولي كربونات المعدل لمقاومة الصدمات والزجاج المقسى للوضوح البصري. بالنسبة لكاميرات PTZ الليزرية بعيدة المدى، يمنحك التصميم الهجين كليهما دون مساومة.

---
